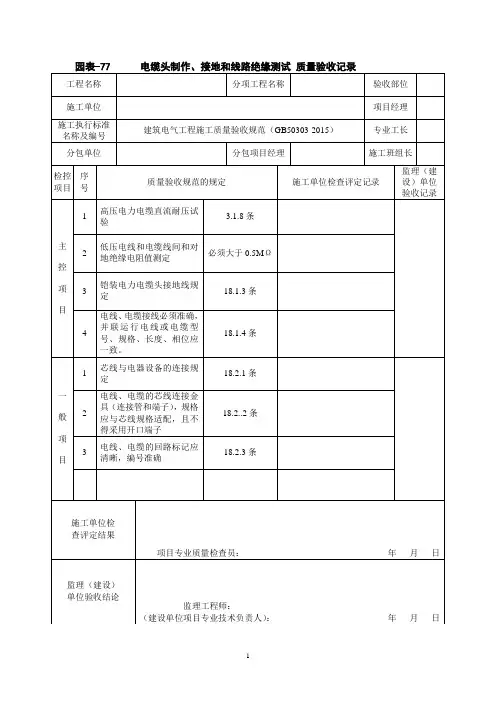

电缆头制作自检记录表

说明主控项目1．电缆按进场批次进行检查，电缆外表无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷，电缆的绝缘试验合格；电缆的规格、型号符合设计要求。

检验数量：施工、监理单位均全部检查。

检验方法：施工单位检查质量证明文件、试验及观察检查。

监理单位检查质量证明文件、见证试验及观察检查。

2．桥上使用的电缆槽道和支架的规格、型号、质量应符合设计要求和相关产品标准的规定。

电缆槽道应平直，转弯等过渡组件配合严密，支架和钢制槽道防腐层良好。

检验数量：施工、监理单位均全部检查。

检验方法：检查质量证明文件及观察检查。

3．电缆槽、电缆支架在桥梁上的安装应符合下列规定：（1）电缆槽、电缆支架在桥梁上的固定位置、固定方式以及槽内垫层的规格、材质应符合设计要求，且固定牢固。

（2）电缆槽应齐全无破损，槽口接缝应严密。

（3）电缆支架排列整齐。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

4．桥墩两端和伸缩缝处的电缆应留有松弛量，松弛部分应有减震措施并固定良好。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

5．桥梁两端的电缆应穿钢管保护，出入口及管口处应密封，引下钢管应有防止雨水渗入路基的措施。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

一般项目1．桥梁上电缆槽道盖板应密封良好。

检验数量：施工单位全部检查。

检验方法：观察检查。

2．电缆标志牌符合下列要求：（1）在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。

（2）标志牌上应注明线路编号。

当无编号时，应写明电缆型号、规格及起讫点；并联使用的电缆应有顺序号。

标志牌的字迹应清晰不易脱落。

（3）标志牌规格宜统一。

标志牌应能防腐，挂装应牢固。

检验数量：施工单位抽检20%。

检验方法：观察检查。

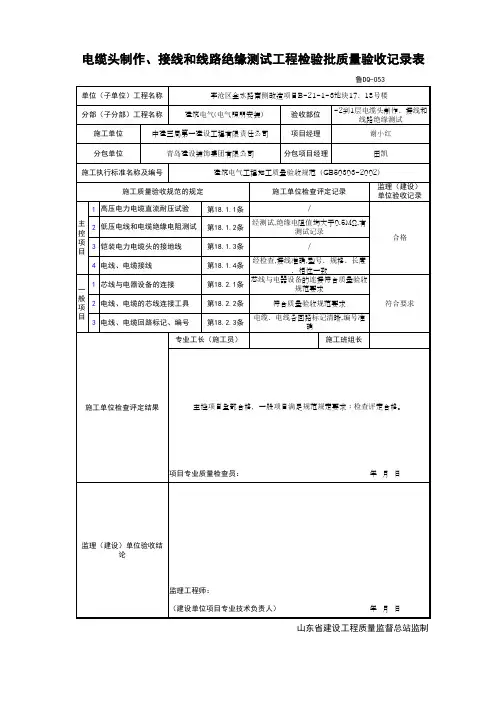

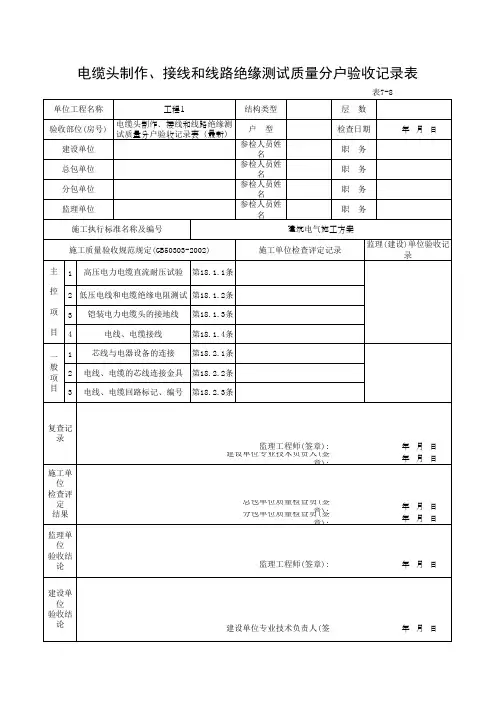

电缆头制作与安装检验批质量验收记录表09010303□□□09020506□□□09030506□□□。

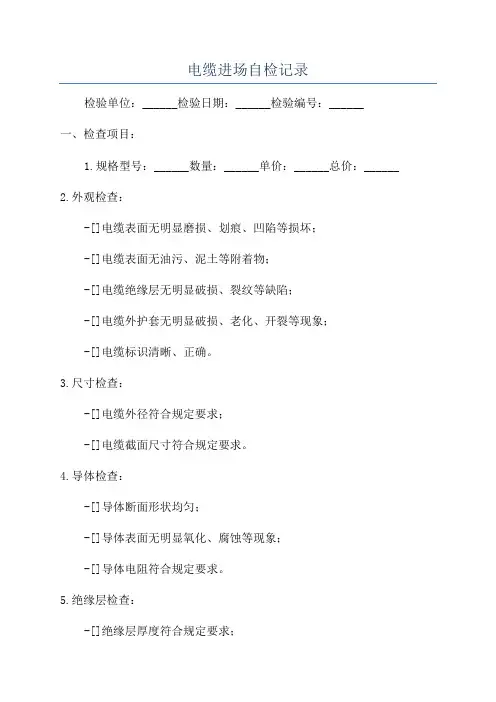

电缆进场自检记录
检验单位：______检验日期：______检验编号：______
一、检查项目：
1.规格型号：______数量：______单价：______总价：______
2.外观检查：
-[]电缆表面无明显磨损、划痕、凹陷等损坏；
-[]电缆表面无油污、泥土等附着物；
-[]电缆绝缘层无明显破损、裂纹等缺陷；
-[]电缆外护套无明显破损、老化、开裂等现象；
-[]电缆标识清晰、正确。

3.尺寸检查：
-[]电缆外径符合规定要求；
-[]电缆截面尺寸符合规定要求。

4.导体检查：
-[]导体断面形状均匀；
-[]导体表面无明显氧化、腐蚀等现象；
-[]导体电阻符合规定要求。

5.绝缘层检查：
-[]绝缘层厚度符合规定要求；
-[]绝缘层表面无明显破损、裂纹等缺陷；
-[]绝缘层介电强度符合规定要求。

6.外护套检查：
-[]外护套厚度符合规定要求；
-[]外护套表面无明显破损、裂纹等缺陷；
-[]外护套抗冲击性能符合规定要求。

7.绝缘电阻检查：
-[]绝缘电阻值符合规定要求。

8.交付验收：
-[]交付验收材料齐全；
-[]交付验收报告填写正确。

二、检验结果：
根据以上检查项目的自检，电缆进场符合规定要求，符合使用条件。

三、备注：
四、自检人员签名：______日期：______。

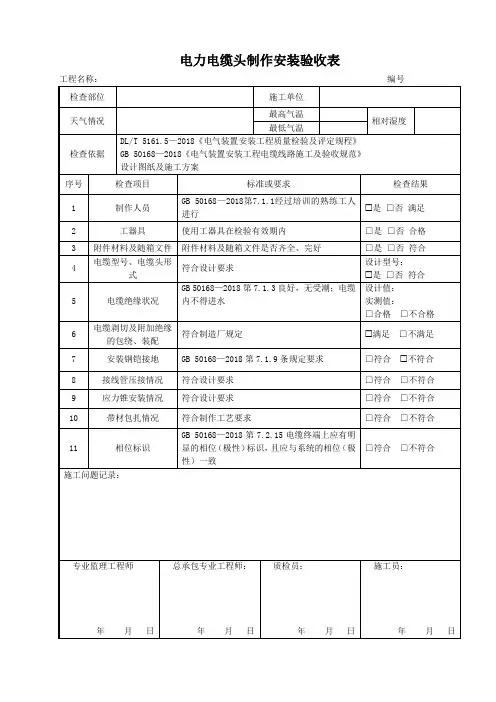

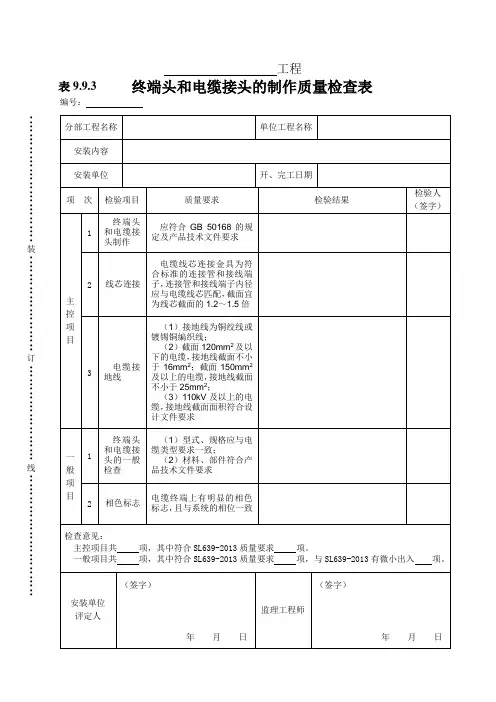

电力电缆头制作安装验收表
工程名称：编号
填写说明及要求：
1.本表适用于电缆中间接头、终端头安装过程进行旁站检查的记录，每组（ABC三相）电缆头填写一张表格。

2.附件数量需与设计文件、合同文件、装箱清单一致，合格证需齐全并有效，附件外观检查应完好，表面光滑、均匀，无异常。

3.接线管需检查压接前后情况。

压接前需检查尺寸是否与电缆铜芯相符，外观是否完好，压接后记录伸长量、对边距，检查是否有质量缺陷。

4.应力锥安装情况应填写安装位置是否与图纸相符，外观有无损伤，套入过程硅油涂抹情况。

5.带材包扎情况应填写包扎层次、厚度、搭接长度等是否符合工艺要求。

6.《电气装置安装工程电缆线路施工及验收规范》GB 50168-2018
第7.1.9三芯电力电缆在电缆中间接头处，其电缆铠装、金属屏蔽层应各自有良好的电气连接并相互绝缘;在电缆终端头处，电缆铠装、金属屏蔽层应用接地线分别引出，并应接地良好。

交流系统单芯电力电缆金属层接地方式和回流线的选择应符合设计要求。

7.数码照片采集说明：
拍摄附件外观检查照片、压接质量照片，应力锥外观检查照片、安装位置照片、电缆绝缘测量照片各1张。
