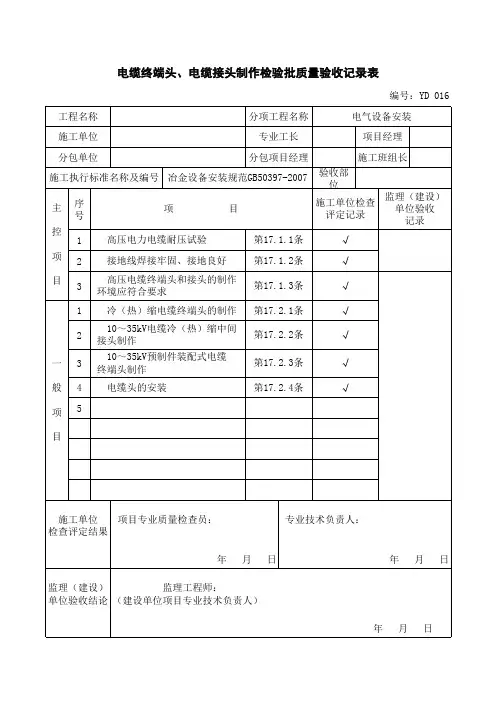

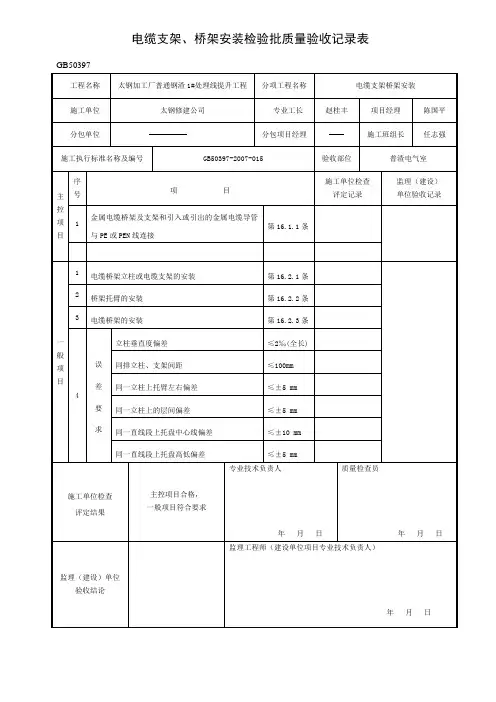

16.电缆终端头、电缆接头制作检验批质量验收记录表GB50397-2007-016[1]

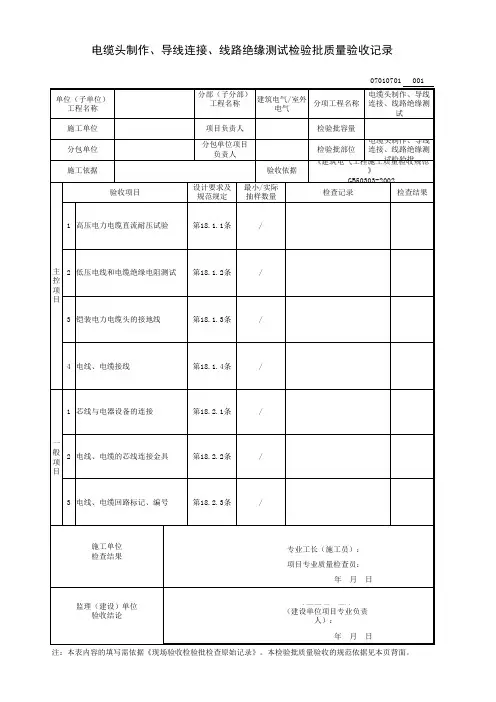

电缆头制作、导线连接和线路绝缘测试检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑电气工程质量验收规范》GB50303-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按照楼层、系统、施工段、竖井等划分检验批。

三、GB50303-2002规范摘要主控项目18.1.1 高压电力电缆直流耐压试验必须按本规范第3.1.8条的规定交接试验合格。

18.1.2 低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MΩ。

18.1.3 铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于表18.1.3的规定。

表18.1.3 电缆芯线和接地线截面积（m）注：电缆芯线截面积在16m及以下，接地线截面积与电缆芯线截面积相等。

18.1.4 电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。

一般项目18.2.1 芯线与电器设备的连接应符合下列规定：1 截面积在10m及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接。

2 截面积在2.5m及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接。

3 截面积大于2.5m，的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡。

4 多股铝芯线接续端子后与设备、器具的端子连接。

5 每个设备和器具的端子接线不多于2根电线。

18.2.2 电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。

18.2.3 电线、电缆的回路标记应清晰，编号准确。

说明主控项目1．电缆按进场批次进行检查，电缆外表无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷，电缆的绝缘试验合格；电缆的规格、型号符合设计要求。

检验数量：施工、监理单位均全部检查。

检验方法：施工单位检查质量证明文件、试验及观察检查。

监理单位检查质量证明文件、见证试验及观察检查。

2．桥上使用的电缆槽道和支架的规格、型号、质量应符合设计要求和相关产品标准的规定。

电缆槽道应平直，转弯等过渡组件配合严密，支架和钢制槽道防腐层良好。

检验数量：施工、监理单位均全部检查。

检验方法：检查质量证明文件及观察检查。

3．电缆槽、电缆支架在桥梁上的安装应符合下列规定：（1）电缆槽、电缆支架在桥梁上的固定位置、固定方式以及槽内垫层的规格、材质应符合设计要求，且固定牢固。

（2）电缆槽应齐全无破损，槽口接缝应严密。

（3）电缆支架排列整齐。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

4．桥墩两端和伸缩缝处的电缆应留有松弛量，松弛部分应有减震措施并固定良好。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

5．桥梁两端的电缆应穿钢管保护，出入口及管口处应密封，引下钢管应有防止雨水渗入路基的措施。

检验数量：施工、监理单位均全部检查。

检验方法：观察检查。

一般项目1．桥梁上电缆槽道盖板应密封良好。

检验数量：施工单位全部检查。

检验方法：观察检查。

2．电缆标志牌符合下列要求：（1）在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。

（2）标志牌上应注明线路编号。

当无编号时，应写明电缆型号、规格及起讫点；并联使用的电缆应有顺序号。

标志牌的字迹应清晰不易脱落。

（3）标志牌规格宜统一。

标志牌应能防腐，挂装应牢固。

检验数量：施工单位抽检20%。

检验方法：观察检查。

电缆头制作与安装检验批质量验收记录表09010303□□□09020506□□□09030506□□□。

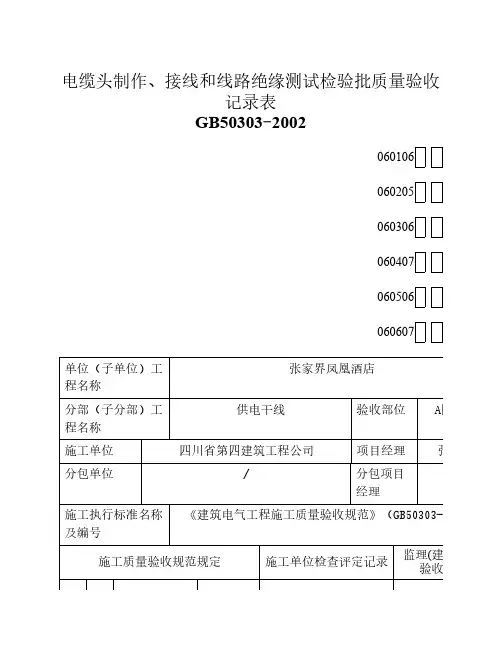

电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303-2002060106060205060306060407060506060607单位（子单位）工程名称张家界凤凰酒店分部（子分部）工程名称供电干线验收部位A区B5层施工单位四川省第四建筑工程公司项目经理张启勋分包单位/分包项目经理施工执行标准名称及编号《建筑电气工程施工质量验收规范》（GB50303-2002）施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1高压电力电缆直流耐压试验第18.1.1条/ 2低压电线和电缆绝缘电阻测试第18.1.2条合格3铠装电力电缆头的接地线第18.1.3条/ 4电线、电缆接线第18.1.4条合格一般项目1芯线与电器设备的连接第18.2.1条合格2电线、电缆的芯线连接金具第18.2.2条合格3电线、电缆回路标记、编号第18.2.3条合格施工单位检查评定结果专业工长（施工员）施工班组长经检查，主控项目、一般项目均符合设计和《建筑电气工程施工质量验收规范》（GB50303-2002）的规定，评定合格。

项目专业质量检查员：年月监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年日电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303-2002060106060205060306060407060506060607单位（子单位）工程名称张家界凤凰酒店分部（子分部）工程名称供电干线验收部位A区B4层A-3段施工单位四川省第四建筑工程公司项目经理张启勋分包单位/分包项目经理施工执行标准名称及编号《建筑电气工程施工质量验收规范》（GB50303-2002）施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1高压电力电缆直流耐压试验第18.1.1条/ 2低压电线和电缆绝缘电阻测试第18.1.2条合格3铠装电力电缆头的接地线第18.1.3条/ 4电线、电缆接线第18.1.4条合格一般1芯线与电器设备的连接第18.2.1条合格电线、电缆的第18.2.2项目2芯线连接金具条合格3电线、电缆回路标记、编号第18.2.3条合格施工单位检查评定结果专业工长（施工员）施工班组长经检查，主控项目、一般项目均符合设计和《建筑电气工程施工质量验收规范》（GB50303-2002）的规定，评定合格。

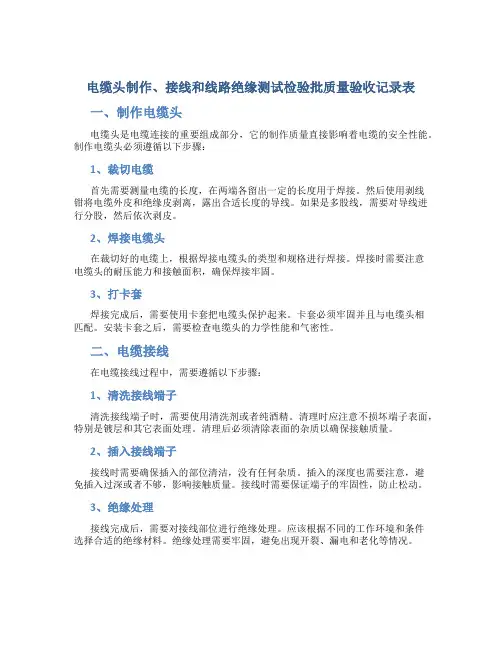

电缆头制作、接线和线路绝缘测试检验批质量验收记录表一、制作电缆头电缆头是电缆连接的重要组成部分，它的制作质量直接影响着电缆的安全性能。

制作电缆头必须遵循以下步骤：1、裁切电缆首先需要测量电缆的长度，在两端各留出一定的长度用于焊接。

然后使用剥线钳将电缆外皮和绝缘皮剥离，露出合适长度的导线。

如果是多股线，需要对导线进行分股，然后依次剥皮。

2、焊接电缆头在裁切好的电缆上，根据焊接电缆头的类型和规格进行焊接。

焊接时需要注意电缆头的耐压能力和接触面积，确保焊接牢固。

3、打卡套焊接完成后，需要使用卡套把电缆头保护起来。

卡套必须牢固并且与电缆头相匹配。

安装卡套之后，需要检查电缆头的力学性能和气密性。

二、电缆接线在电缆接线过程中，需要遵循以下步骤：1、清洗接线端子清洗接线端子时，需要使用清洗剂或者纯酒精。

清理时应注意不损坏端子表面，特别是镀层和其它表面处理。

清理后必须清除表面的杂质以确保接触质量。

2、插入接线端子接线时需要确保插入的部位清洁，没有任何杂质。

插入的深度也需要注意，避免插入过深或者不够，影响接触质量。

接线时需要保证端子的牢固性，防止松动。

3、绝缘处理接线完成后，需要对接线部位进行绝缘处理。

应该根据不同的工作环境和条件选择合适的绝缘材料。

绝缘处理需要牢固，避免出现开裂、漏电和老化等情况。

三、线路绝缘测试检验线路绝缘测试检验是电路组装和安装完毕后，必须做的测试项。

通常采用绝缘电阻测量法进行测试，测试时需要注意以下几点：1、准备工作测试前需要对测试仪器进行检查和校准，确保其质量和精度。

同时需要关闭电源，并将电路的所有负载去除，避免测量误差。

还需要对测试的电缆和线路进行清洁和绝缘处理，确保测试准确。

2、测试方法使用万用表或者LCR表等测试仪器，将测量头接在被测电缆的两端，并进行读数。

测试完成后需要将测试仪器恢复到正常状态，防止影响其它测量。

3、测试结果测试结果需要根据设定的标准进行判断。

如果合格，则可以正常使用。

电缆头制作、接线和线路电气试验检验批质量验收记录表GB50303-2002A-159单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理专业分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理单位验收记录主控项目1 高压电力电缆直流耐压试验第18.1.1条2 低压电线和电缆绝缘电阻测试第18.1.2条3 铠装电力电缆头的接地线第18.1.3条4 电线、电缆接线第18.1.4条一般项目1 芯线与电器设备的连接第18.2.1条2 电线、电缆的芯线连接金具第18.2.2条3 电线、电缆回路标记、编号第18.2.3条施工单位检查评定结果项目质量检查员：年月日监理单位验收结论专业监理工程师：年月日填表说明主控项目：1.高压电力电缆直流耐压试验必须按本规范第3.1.8条的规定交接试验合格。

2.低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MΩ。

3.铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于表18.1.3的规定。

表18.1.3 电缆芯线和接地线截面积（mm2）电缆芯线截面积接地线截面积120及以下16150及以上25注：电缆芯线截面积在16mm2及以下，接地线截面积与电缆芯线截面积相等。

4.电线、电线接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。

一般项目：1.芯线与电器设备的连接应符合下列规定：1）截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；2）截面积在2.5 mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3）截面积大于2.5 mm2的多股铜芯线，除设备自带播接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4）多股铝芯线接续端子后与设备、器具的端子连接；5）每个设备和器具的端子接线不多于2根电线。

2.电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。

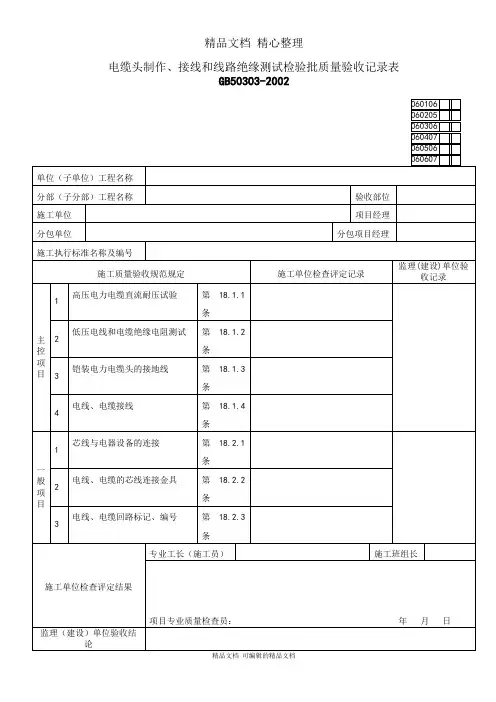

1234123电缆头制作、接线和线路绝缘测试检验批质量验收记录表
GB50303－2002
单位（子单位）工程名称
分部（子分部）工程名称
施工单位
分包单位
施工执行标准名称及编号
施工质量验收规范规定
主
控 项
目一
般
项 目
施工单位检查评定结果
监理(建设)单位验收结论
铠装电力电缆头的接地线电线、电缆接线芯线与电器设备的连接电线、电缆的芯线连接金具电线、电缆回路标记、编号专业工长（施工员）
高压电力电缆直流耐压试验低压电线和电缆绝缘电阻测试项目专业质量检查员：
监理工程师
(建设单位项目专业技术负责人):第18.1.1条第18.1.2条第18.1.3条
第18.1.4条第18.2.1条第18.2.2条第18.2.3条
分包项目经理验收部位项目经理施工单位检查评定记录060106060205060306施工班组
060407
060506
060607
监理(建设)单位验收
记录
工班组长
年 月 日
年 月 日。
