配网工程旁站记录电缆头制作旁站表

  • 格式：docx
  • 大小：199.91 KB
  • 文档页数：3

下载文档原格式

  / 3

合集下载

10-1 变电工程质量旁站要点及旁站监理记录模板(高压电缆头制作)

10-1 变电工程质量旁站要点及旁站监理记录模板(高压电缆头制作)

质量旁站要点及旁站监理记录模板（高压电缆头的制作）旁站要点：1 .施工方案是否已经审定，施工人员及管理人员是否均已到位，高压电缆头的制作前是否已安全技术交底；检查施工作业票办理情况并记录。

2 .导线压接工具（液压钳等）、高压绝缘摇表等工器具性能是否正常。

液压钳及模具规格配备与导线线径是否相符，线鼻子规格与线芯是否相符。

3 .对电缆的规格、型号、电压进行核对是否与设计图纸相符，同时还要进行外观检查有无异常现象，是否存在在运输及存放过程中造成损伤现象。

4 .外部环境是否适宜，高压电缆头制作要求在天气晴朗、空气干燥的情况下进行，施工场地应清洁无飞扬的尘土或纸屑，空气湿度不大于70%,严禁在雾或雨雪中施工。

5 .检查高压电缆头的制作是否符合规范及施工方案的要求，电缆最小的弯曲半径应符合规范要求。

7 .核查液压接线端子的压接等特殊工种人员均能持证上岗，同时准备记录施工证号。

8 .电缆的绝缘检测是否合格，测试合格后方可转入下道工序。

9 .目前市面上使用的电缆头制作材料主要以预制式附件、冷缩式附件、热收缩附件为主，制作工艺不同，要必须核实清楚现场的到货材料与施工方案是否一致。

10 .电缆最小的方曲半径是否符合规范要求。

11 .检查标准工艺、强条、质量通病的执行情况。

12 .最后电缆的接地问题是否符合规范要求，要对高压三芯电缆或单芯电缆的接地问题重点进行控制，高压电力电缆的铜屏蔽和钢铠一般都需要接地。

35KV高压电缆多为单芯电缆，单芯电缆在通电运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行，为了避免这种现象的发生，通常采用一端接地的方式，当线路很长时还可以采用中点接地和交叉互联等方式。

旁站监理记录表施工情况：（符合要求项目打J ,不涉及项目打/）（主要指施工哪些项目、部位、内容，施工过程时间，施工队负责人，以及施工中执行什么方案、措施、管理制度及规程、规范等情况）1、高压电缆头制作执行施工方案，施工方案是否已审定，口是、口否。

主变侧电缆头制作(切割电缆及电缆护套处理)旁站记录

主变侧电缆头制作(切割电缆及电缆护套处理)旁站记录
3.检查固定点距离电缆终端尾管距离：1.5米；固定点到电缆终端尾部间电缆管无弯曲；电缆终端引下部分弯曲半径为6米；电缆长度有足够余量
4．检查金属套剥除质量情况：依次使用240#、320#、400#和600#砂纸将电缆绝缘表面及半导体电屏蔽切断口处打磨光滑、圆整；
5.检查金属护套表面搪锡情况无伤害电缆绝缘。在最终切割处沿电缆轴线垂直切断。
监理项目部：________________
旁站监理人员：______________
日 期：________年___月___日
注本表由监理项目部填写，监理项目部存一份
6．检查接地导线与电缆金属护套采用卡箍方式连接。焊接过程中没有伤害绝缘层。
发现问题：无
处理意见：无
备注：
旁站依据：《高压电缆头安装规程.》DLT 344-2010
《工艺标准库》2012版
施工项目部：_______________
质检员：_______________
日 期：___ห้องสมุดไป่ตู้____年___月___日
2.切割机1台；电缆终端附件材料情况：附件型号HL-YJZWFC4-110；
3.电缆头制作环境情况：室内主变室，温度30度，湿度40%，无明显粉尘和腐蚀气体；
4．电缆固定、切割、护套处理按照流程及规范要求完成。
监理情况：
1.检查施工人员共：4人，经过安全技术交底：项目技术负责人刘昌峰履行岗位职责。
2.检查电缆终端附件材料情况：附件型号HL-YJZWFC4-110；切割机使用状态：良好；

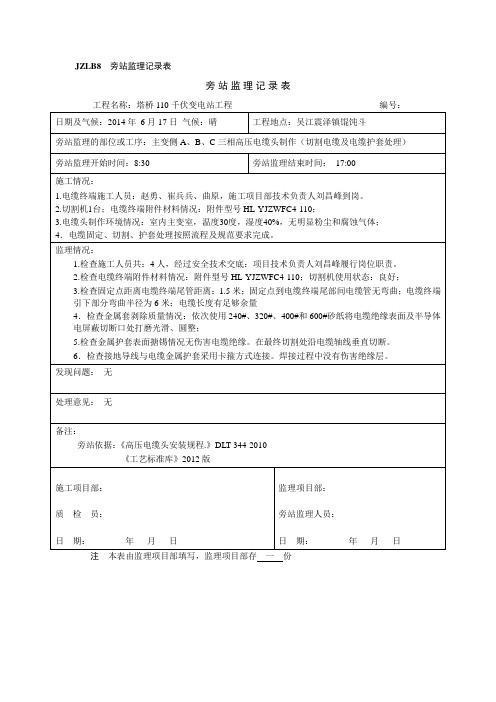

JZLB8旁站监理记录表
旁站监理记录表
工程名称：塔桥110千伏变电站工程编号：
日期及气候：2014年6月17日气候：晴
工程地点：吴江震泽镇馄饨斗

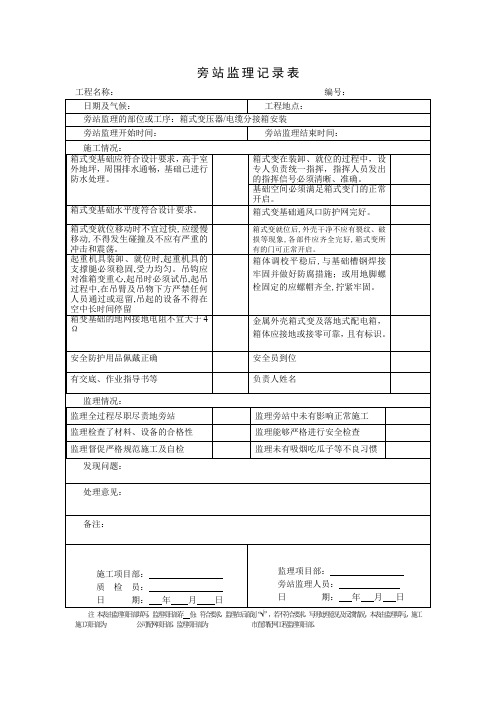

配网工程旁站记录：箱式变压器安装旁站

配网工程旁站记录：箱式变压器安装旁站

旁站监理记录表工程名称：编号：日期及气候：工程地点：旁站监理的部位或工序：箱式变压器/电缆分接箱安装旁站监理开始时间：旁站监理结束时间：施工情况：箱式变基础应符合设计要求，高于室外地坪，周围排水通畅，基础已进行防水处理。

箱式变在装卸、就位的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。

基础空间必须满足箱式变门的正常开启。

箱式变基础水平度符合设计要求。

箱式变基础通风口防护网完好。

箱式变就位移动时不宜过快,应缓慢移动,不得发生碰撞及不应有严重的冲击和震荡。

箱式变就位后,外壳干净不应有裂纹、破损等现象,各部件应齐全完好,箱式变所有的门可正常开启。

起重机具装卸、就位时,起重机具的支撑腿必须稳固,受力均匀。

吊钩应对准箱变重心,起吊时必须试吊,起吊过程中,在吊臂及吊物下方严禁任何人员通过或逗留,吊起的设备不得在空中长时间停留箱体调校平稳后,与基础槽钢焊接牢固并做好防腐措施；或用地脚螺栓固定的应螺帽齐全,拧紧牢固。

箱变基础的地网接地电阻不宜大于4Ω金属外壳箱式变及落地式配电箱，箱体应接地或接零可靠，且有标识。

安全防护用品佩戴正确安全员到位有交底、作业指导书等负责人姓名监理情况：监理全过程尽职尽责地旁站监理旁站中未有影响正常施工监理检查了材料、设备的合格性监理能够严格进行安全检查监理督促严格规范施工及自检监理未有吸烟吃瓜子等不良习惯发现问题：处理意见：备注：施工项目部：质检员：日期：年月日监理项目部：旁站监理人员：日期：年月日注本表由监理项目部填写，监理项目部存份；符合要求，监理在后面划“√”，若不符合要求，写明处理意见及反馈情况，本表由监理填写,，施工施工项目部为公司配网项目部，监理项目部为市直供配网工程监理项目部。

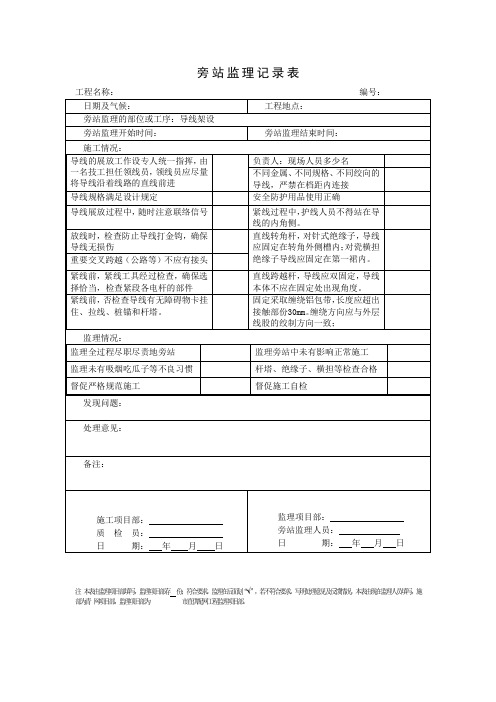

配网工程旁站记录：导线架设好

配网工程旁站记录：导线架设好

旁站监理记录表
工程名称：编号：日期及气候：工程地点：
旁站监理的部位或工序：导线架设
旁站监理开始时间：旁站监理结束时间：
施工情况：
导线的展放工作设专人统一指挥，由一名技工担任领线员，领线员应尽量将导线沿着线路的直线前进负责人：现场人员多少名
不同金属、不同规格、不同绞向的导线，严禁在档距内连接
导线规格满足设计规定安全防护用品使用正确
导线展放过程中，随时注意联络信号紧线过程中，护线人员不得站在导
线的内角侧。

放线时，检查防止导线打金钩，确保导线无损伤直线转角杆，对针式绝缘子，导线应固定在转角外侧槽内；对瓷横担绝缘子导线应固定在第一裙内。

重要交叉跨越（公路等）不应有接头
紧线前，紧线工具经过检查，确保选择恰当，检查紧段各电杆的部件直线跨越杆，导线应双固定，导线本体不应在固定处出现角度。

紧线前，否检查导线有无障碍物卡挂住、拉线、桩锚和杆塔。

固定采取缠绕铝包带，长度应超出接触部份30mm。

缠绕方向应与外层线股的绞制方向一致；
监理情况：
监理全过程尽职尽责地旁站监理旁站中未有影响正常施工监理未有吸烟吃瓜子等不良习惯杆塔、绝缘子、横担等检查合格督促严格规范施工督促施工自检
发现问题：
处理意见：
备注：
施工项目部：
质检员：
日期：年月日监理项目部：
旁站监理人员：
日期：年月日
注本表由监理项目部填写，监理项目部存份；符合要求，监理在后面划“√”，若不符合要求，写明处理意见及反馈情况，本表由现在监理人员填写，施部为青网项目部，监理项目部为市直供配网工程监理项目部。

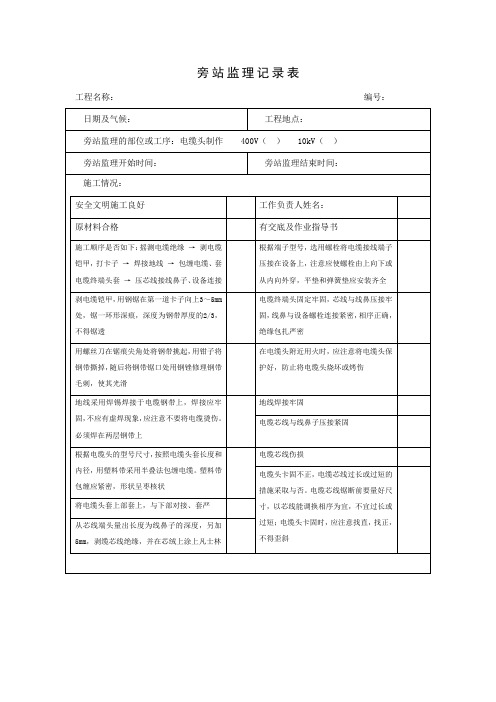

配网工程旁站记录：电缆头制作旁站表

配网工程旁站记录：电缆头制作旁站表
根据端子型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内向外穿，平垫和弹簧垫应安装齐全
剥电缆铠甲，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透
电缆终端头固定牢固，芯线与线鼻压接牢固，线鼻与设备螺栓连接紧密，相序正确，绝缘包扎严密
用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑
电缆芯线伤损
电缆头卡固不正，电缆芯线过长或过短的措施采取与否。电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短；电缆头卡固时，应注意找直，找正，不得歪斜
将电缆头套上部套上，与下部对接、套严
从芯线端头量出长度为线鼻子的深度，另加5mm，剥缆芯线绝缘，并在芯绒上涂上凡士林
监理情况：
监理全过程尽职尽责地旁站
监理旁站中未有影响正常施工
监理检查了材料、设备的合格性
监理能够严格进行安全检查
惯
发现问题：
处理意见：
备注：
施工项目部：XX公司XX配网工程施工项目部
质检员：
日期：年月日
监理项目部：XX公司XX配网工程监理项目部
旁站监理人员：
日 期：年月日
注本表由监理项目部填写，监理项目部存份；符合要求，监理在后面划“√”，若不符合要求，写明处理意见及反馈情况。本表由现场监理人员填写，施工项目部为湖南长峰电力集团股份有限公司配网工程施工项目部，监理项目部为湖南电力建设监理咨询有限责任公司城配网工程监理项目部。
在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤
地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。必须焊在两层钢带上
地线焊接牢固

配网工程旁站记录：电缆头制作旁站表

配网工程旁站记录：电缆头制作旁站表
电缆芯线伤损
电缆头卡固不正，电缆芯线过长或过短的措施采取与否。电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短；电缆头卡固时，应注意找直，找正，不得歪斜
将电缆头套上部套上，与下部对接、套严
从芯线端头量出长度为线鼻子的深度，另加5mm，剥缆芯线绝缘，并在芯绒上涂上凡士林
监理情况：
监理全过程尽职尽责地旁站
根据端子型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内向外穿，平垫和弹簧垫应安装齐全
剥电缆铠甲，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透
电缆终端头固定牢固，芯线与线鼻压接牢固，线鼻与设备螺栓连接紧密，相序正确，绝缘包扎严密
用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑
监理旁站中未有影响正常施工
监理检查了材料、设备的合格性
监理能够严格进行安全检查
监理督促严格规范施工及自检
监理未有吸烟吃瓜子等不良习惯
发现问题：
处理意见：
备注：
施工项目部：XX公司XX配网工程施工项目部
质检员：
日期：年月日
监理项目部：XX公司XX配网工程监理项目部
旁站监理人员：
日 期：年月日
注本表由监理项目部填写，监理项目部存份；符合要求，监理在后面划“√”，若不符合要求，写明处理意见及反馈情况。本表由现场监理人员填写，施工项目部为湖南长峰电力集团股份有限公司配网工程施工项目部，监理项目部为湖南电力建设监理咨询有限责任公司城配网工程监理项目部。
在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤
地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。必须焊在两层钢带上

完整版配网专业控制标准WHS表

项目名称：10/0.4kV电缆线路（S）编号：PD01项目名称：10kV架空线路（W 编号：PD02项目名称：配电房电气安装（S）编号：PD05项目名称：10kV开关站及配电房土建（W 编号：PD06项目名称：基础及隐蔽工程（H）编号：PD07项目名称：10kV/0.4 kV箱变、电缆分支箱安装（W 编号：PD085.7.1工程质量WHS$制记录表的编制及使用说明5.7.1.1 W 记录表（见证点记录表）编号前控W为前控见证记录表、编号BTW 为变电土建工程、BDW为电气安装工程、XLW为架空送电线路工程、DLW为高压电缆线路工程、SYW为变电试验、PDW为配网工程的见证记录表，序号与工程检查同步。

W 质量控制记录表为质量见证点通用检查记录表，前控项目、土建专业检验批、电气安装专业分项工程、电气试验专业、线路专业子分部检查项目，在同时进行多项同类项工程质量检查时，可合并使用1张W质量控制记录表记录。

文件见证中如果存在审批文件或者签字确认文件，可以不再形成W记录。

检查范围按工程质量控制点设置表、工程质量控制标准及检查方式。

记录表编号按专业检查同步排序。

业主、监理、施工项目部采用巡视检查、文件检查方式见证工程质量。

文件检查R检查方式：业主、监理项目部依据国家及行业有关法律法规、标准规范和设计文件，对施工单位报审的材料出厂质保资料、材料见证送检报告、隐蔽工程验收记录、试验报告等工程质量文件进行检查并签署审核意见。

5.7.1.2 H 记录表（停工待检点记录表）编号前控H为前控停工待检点记录表、BTH 为变电土建工程、BDH为电气安装工程、XLH为架空送电线路工程、DLH为高压电缆线路工程、PDH为配网工程停工待检点记录表，序号与工程检查同步。

H质量控制记录表为工程质量停工待检点通用检查表，记录表编号按专业检查同步排序，每个控制点使用1张H质量控制记录表记录。

女口：线路基础混凝土浇筑前基础坑深、基坑土质、基础坑底板尺寸H点，可合并1张记录表。

监理旁站记录


配网工程 监理旁站记录
编号： 工程名称 施工单位 施工项目 改造35kV长龙变10kV工区612线路工程 福建亿山电力工程有限公司 工程编号 施工日期 181314140183
施工质量检查内容及情况 □水泥杆规格是否符合设计□ 2、水泥杆是否完好、无裂缝、露筋、弯曲等缺陷 □ 3、水泥杆埋设桩位、深度、垂直度是否符合设计□ 4、拉线方向是否符合设 计、受力牢固 5、导线弧垂、跨越、对地安全距离、相间距离是否符合规范要求 □ 6、导线型号、规格符合要求，无存损缺陷□ 7、横担安装是否符合设计□ 8、金具、瓷瓶安装是否合格□ 9、接地环、故障指示器安装是否符合设计要求□ 10、喷刷杆号、相色符合标准规定□ 1、电缆型号是否符合设计，电缆无破损□ 2、电缆展放牵引机、滑车布置符合规 范、拉力符合要求□ 3、电缆头制作是否符合规范□ 4、电缆头悬挂标识牌内容 完整□ 5、电缆埋设的开挖尺寸与其他管沟的安全距离是否符合□ 6、直埋电缆 的保护管及盖板符合设计要求□ 7、穿越公路、水沟等处理措施符合设计，保护 钢管焊接质量合格□ 1、变压器安装：一、二次引线排列整齐、绑扎牢固，油枕油位正常，硅胶无变 色，无渗漏油现象，装设高于3米以上，接地体连接牢靠□ 2、断路器和负荷开关 操作灵活，分、合位指示正确可靠□ 3、隔离刀闸合闸紧密，分闸后应有不小于 200mm的空气间隙□ 4、跌落式开关各部件完整，安装牢靠，高压跌落式应安装在 朝向路心及容易操作的一侧□ 5、避雷器低压保险丝（片）安装工艺合格□ 6、 低压综合配电箱型号规格符合设计要求，质量完好□ 1、设备基础开挖、地基处理是否符合要求□ 2、模板安装、钢筋安装是否符合规 范要求□ 3、砼配合比、浇筑振捣质量是否符合要求□ 4、电缆头制作、弯曲半 径、端头密封、标识牌是否合格□ 5、箱变基础防水通风、围栏装设、安全标识 牌安装合格□ 6、接地布置合格，接地电阻不大于4Ω □ 7、主变、断路器、PT 、CT等主要设备型号规格符合设计要求，出厂说明书、合格证、相关试验资料完整 □ 8、配变各种操作工具应齐全□ 9、高压负荷开关（环网）应完好，分合闸位 置指示应正确□ 10、变压器硅胶、油色、油位应正常，无渗漏油现象□ 11、无 功补偿装置应完好且有自动投切装置□ 12、各种表计应完好□ 13、箱变各种操 作工具应齐全□ 14、进出箱变的高、低压出线电缆孔应进行防火防水封堵□

旁站记录表(通用)2021.4

旁站开始时间：8.50
旁站结束时间：14.30
施工情况：
发现问题及处理情况：
安装锅炉钢构时及装配上了生命线
旁站人员（签字）：
2021年4月17日

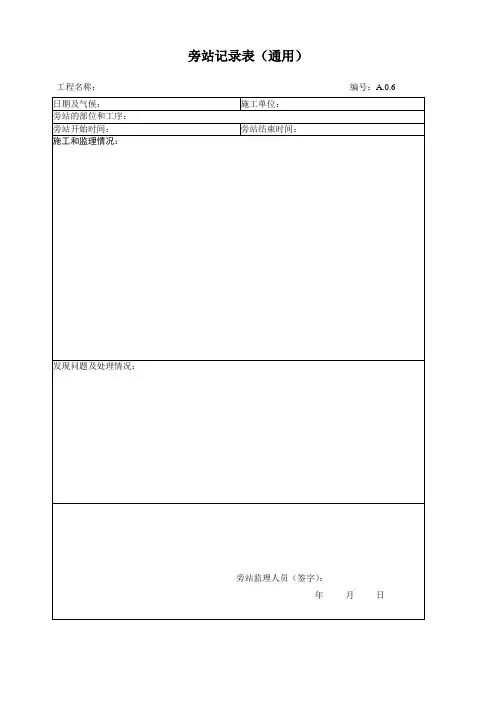

旁站记录表（通用）
工程名称：项目 编号：A.0.6－
日期及气候：2021.4.23
施工单位：限公司
旁站的部位和工序：卸=燃室上件
旁站开始时间：14.00
旁站结束时间：14.30

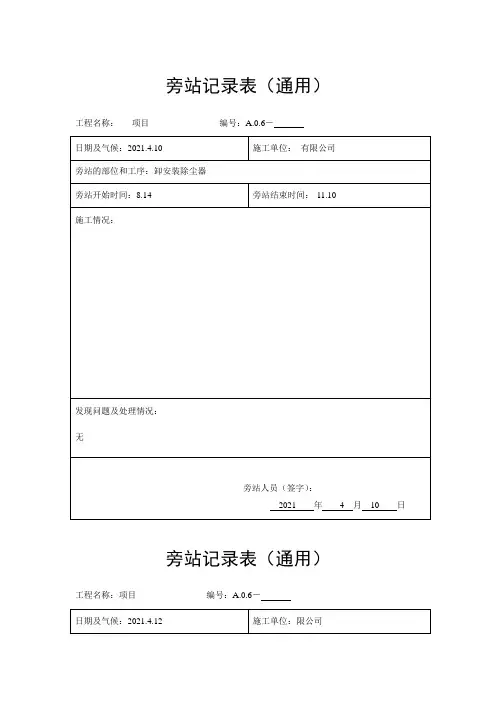

旁站记录表（通用）
工程名称：项目 编号：A.0.6－
日期及气候：2021.4.10
施工单位：有限公司
旁站的部位和Βιβλιοθήκη 序：卸安装除尘器旁站开始时间：8.14--
旁站结束时间：-11.10
施工情况：
发现问题及处理情况：
无
旁站人员（签字）：
2021年4月10日
旁站记录表（通用）
工程名称：项目 编号：A.0.6－
施工情况：
发现问题及处理情况：
旁站人员（签字）：
2021年4月23日
旁站记录表（通用）
工程名称：项目 编号：A.0.6－
日期及气候：2021.4.27
施工单位：限公司
旁站的部位和工序：吊装第—片水冷壁
旁站开始时间：9.30.00
旁站结束时间：10.30
施工情况：
发现问题及处理情况：
旁站人员（签字）：
日期及气候：2021.4.12
施工单位：限公司
旁站的部位和工序：卸安装洗涤塔
旁站开始时间：13.25
旁站结束时间：17.50
施工情况：
发现问题及处理情况：
无
旁站人员（签字）：
2021年4月12日
旁站记录表（通用）

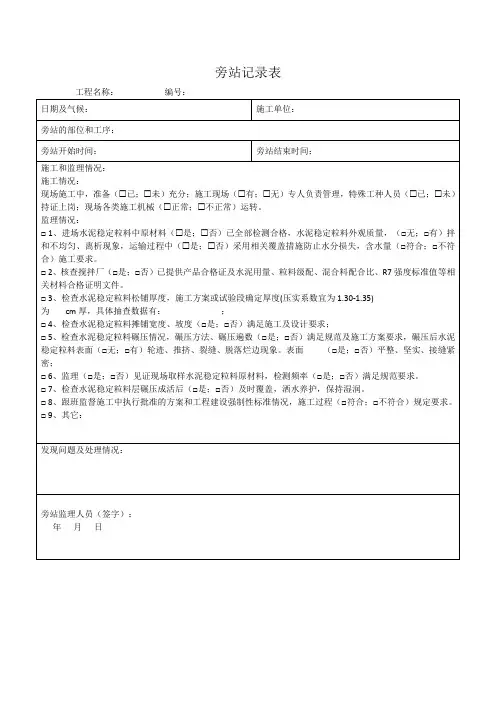

旁站记录表


为 cm 厚，具体抽查数据有：
；
□ 4、检查水泥稳定粒料摊铺宽度、坡度（□是；□否）满足施工及设计要求；
□ 5、检查水泥稳定粒料碾压情况，碾压方法、碾压遍数（□是；□否）满足规范及施工方案要求，碾压后水泥
稳定粒料表面（□无；□有）轮迹、推挤、裂缝、脱落烂边现象。表面 （□是；□否）平整、坚实、接缝紧
密；
□ 6、监理（□是；□否）见证现场取样水泥稳定粒料原材料，检测频率（□是；□否）满足规范要求。
□ 7、检查水泥稳定粒料层碾压成活后（□是；□否）及时覆盖，洒水养护，保持湿润。
□ 8、跟班监督施工中执行批准的方案和工程建设强制性标准情况，施工过程（□符合；□不符合）规定要求。
□ 9、其它：Βιβλιοθήκη 发现问题及处理情况：和不均匀、离析现象，运输过程中（是；否）采用相关覆盖措施防止水分损失，含水量（□符合；□不符
合）施工要求。
□ 2、核查搅拌厂（□是；□否）已提供产品合格证及水泥用量、粒料级配、混合料配合比、R7 强度标准值等相
关材料合格证明文件。
□ 3、检查水泥稳定粒料松铺厚度，施工方案或试验段确定厚度(压实系数宜为 1.30-1.35)
旁站记录表
工程名称： 日期及气候：
编号：
施工单位：
旁站的部位和工序：
旁站开始时间：
旁站结束时间：
施工和监理情况：
施工情况：
现场施工中，准备（已；未）充分；施工现场（有；无）专人负责管理，特殊工种人员（已；未）
持证上岗；现场各类施工机械（正常；不正常）运转。
监理情况：
□ 1、进场水泥稳定粒料中原材料（是；否）已全部检测合格，水泥稳定粒料外观质量，（□无；□有）拌
旁站监理人员（签字）： 年月日
