如何看二次回路图在电力系统中，二次设备的重要性是不言而喻的。
能快速、有效地将电气二次回路图做到一目了然，是运行人员必备的基本功之一，也是分析二次回路异常或故障的基础能力。

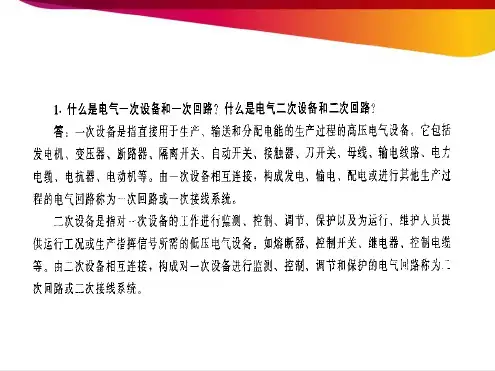

一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。
由这些设备连接在一起构成的电路，称之为一次接线或称主接线。
二次设备是指对一次设备的工况进行监视、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等。
这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二、二次回路的分类二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。
按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。
按不同的绘制方法可分为：原理图、展开图、安装图。
根据二次回路图各部分不同的特点和作用，绘制不同的图。

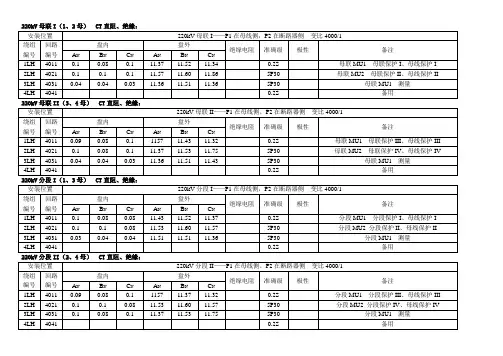

1. 按电源性质区分：1)交流电流回路---由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
如：图1为交流电流回路（厂房6kV馈线保护控制信号图）。
2)交流电压回路---由电压互感器（PT）二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。
如：图2为交流电压回路（厂房6kV馈线保护控制信号图）。
图1交流电流回路（厂房6kV馈线保护控制信号图）图2交流电压回路（厂房6kV馈线保护控制信号图）3)直流回路---设备控制、操作、保护、信号、事故照明等全部回路。
如：图3为直流回路（厂房6kV馈线保护控制信号图）。
图3直流回路（厂房6kV馈线保护控制信号图）2. 按用途区分：1)控制回路---由控制开关与控制对象（如断路器、隔离刀闸）的传递机构、执行（或操作）机构组成。
1 绪论1.1变电站继电保护的发展变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置，继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
继电保护发展现状，电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断注入新的活力，因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段。
随着电力系统的高速发展和计算机技术、通信技术的进步，继电保护技术面临着进一步发展的趋势。
国内外继电保护技术发展的趋势为：计算机化，网络化，保护、控制、测量、数据通信一体化和人工智能化。
2 设计概述：2.1设计依据:（1）继电保护设计任务书。
（2）国标GB50062-92《电力装置的继电保护和自动装置设计规范》。
（3）《电力系统继电保护》（山东工业大学）。
2.2设计规模：本设计为35KV降压变电所。
主变容量为6300KVA，电压等级为35/10KV。
2.3设计原始资料：2.3.1 35KV供电系统图,如图1所示。
2.3.2系统参数：电源I短路容量：SIDmax=200MVA；电源Ⅱ短路容量：SⅡDmax =250MVA；供电线路：L1=L2=15km，L3=L4=10km，线路阻抗：XL=0.4Ω/km。

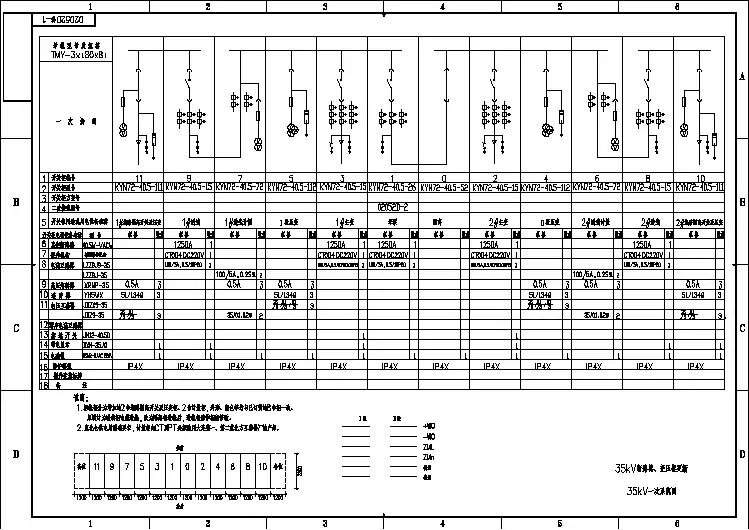

图1 35KV系统原理接线图2.3.3 35KV变电所主接线图，如图2所示S Ⅱ SIDL8图2 35KV变电所主接线图2.3.4 10KV母线负荷情况，见下表：3 主接线方案的选择3.1 主接线设计要求电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的，表明高压电气设备之间互相连接关系的传送电能的电路。
电路中的高压电气设备包括发电机、变电器、母线、断路器、隔离刀闸、线路等。

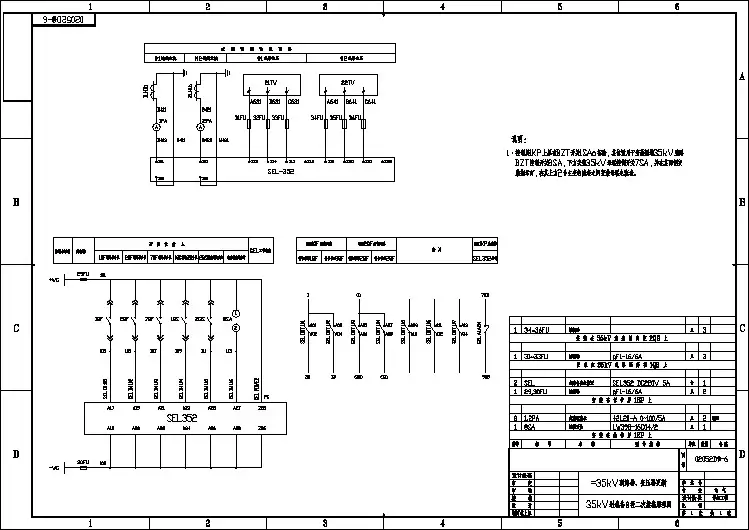

精品文档35千伏35千伏主进断路器保护二次接线方案图35干伏母联断路器保护二次接线方案图精品文档精品文档35千伏主变压器保护二次接线方案图精品文档精品文档精品文档精品文档35千伏电压互感器保护二次接线方案图35千伏所用变压器保护二次接线方案图精品文档10千伏10千伏引入线保护二次接线方案图精品文档精品文档精品文档精品文档精品文档精品文档精品文档10千伏变压器保护二次接线方案图精品文档精品文档精品文档精品文档10千伏备用电源自动投入接线图精品文档10千伏母联断路器自动投入接线图精品文档精品文档10千伏电压互感器接线原理图精品文档精品文档精品文档精品文档精品文档中央信号系统接线图低压成套开关设备二次接线方案图索引精品文档精品文档测量回路电流电能测量回路接线方案图精品文档精品文档精品文档电压测量回路接线方案图精品文档精品文档有功电能测量回路接线方案图三相有功电能测量回路接线方案图精品文档精品文档精品文档精品文档三相有功、无功电能测量回路接线方案图精品文档精品文档精品文档断路器断路器合分指示回路接线方案图断路器合分指示电分控制回路接线方案图精品文档精品文档精品文档断路器电合电分控制回路接线方案图精品文档精品文档精品文档精品文档AH （DW914）AH （DW914）断路器电合电分控制回路接线方案图精品文档精品文档。
断路器控制回路图控制回路是二次回路的重要组成部分,电气设备的种类和型号多种多样,控制回路的接线方式也很多,但其基本原理是相似的;这里以某变电站控制回路图为例,简要说明看图的基本方法;完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图;完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图;按照上述顺序联接;下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法图1;图1 A相合闸回路先来看图上的两种端子：是箱端子,位于保护装置后侧,是屏端子,一般位于保护屏后两侧,固定在保护屏上;图的左边为装置的逻辑回路,右侧相对于逻辑回路标有继电装置的种类及回路名称;如图中根据回路名称,我们可以快速找到A相合闸回路,其中包括跳位监视回路、合闸回路、防跳回路;跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子,通过跳闸位置继电器TWJa接至4n44,并引至屏端子4D168,从屏端子通过电缆连接至断路器操作机构箱;图中的7A为回路编号功能相同的回路在不同型号的设备中都有统一编号,比如合闸回路的编号一般为7,跳闸回路编号一般为37;合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ,手合命令发出后启动SHJ,重合闸命令发出后启动ZHJ,然而合闸命令只是一个脉冲,保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa;SHJ或ZHJ发出合闸脉冲后,HBJa线圈励磁,启动合闸回路的HBJa长开接点,这时合闸回路靠HBJa接点继续导通,直至A相合闸成功,机构箱内的合闸回路断开,HBJa线圈失磁,HBJa长开触点才断开,切断合闸回路;图中1TBJa为跳跃闭锁继电器,它有两个线圈,一个是电流启动线圈,串联在跳闸回路中,以便当继电保护装置动作于跳闸时,使1TBJa可靠的启动;一个是防跳回路中的电压保持线圈,其主要作用是在继电器动作后能可靠地自保持;直到SHJ或ZHJ返回,1TBJa的电压线圈失电为止,1TBJa继电器复归;使用1TBJa与2TBJa这两组接点是为了增加回路的可靠性;2、保护屏端子图端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸图2;图2 保护屏端子图端子排上的4D等为端子排编号.以端子排4D为例,其中间编号1、2、3…167、168、169…为端子排的顺序号;端子排4D左侧的标号,是到屏内各设备的编号,如4D169左侧的4n161,表示到屏上装的设备标号为4n的装置的第161号接线柱图3;图3同样,屏上设备4n的第161号编号接线柱也应标有到端子排的标号,即4D169图4;图4端子排4D右侧标明了引出电缆的去向;如4D168接的是回路7A,用编号为120A的电缆与B、C相合闸回路7B、7C一同引出至本线路机构箱图5;图53、汇控柜端子图图6 汇控柜端子图在汇控柜端子图上图6,我们找到“至本线路光纤电流差动保护柜”的电缆,电缆编号为120A,和保护屏端子图后的电缆编号一致;顺着电缆找到端子排接线柱I2-1,I2-2,I2-3,也分别标明合闸回路编号7A,7B,7C,我们仍然以A相为例,I2-1引至10A02;4、断路器控制回路图7 断路器控制回路断路器控制回路中绘制的是控制回路图中汇控柜及机构箱内的部分图7;我们先把图中的各部件简要作一下说明;图中的43R1为就地/远方把手图8,选择操作方式是远方还是就地;SRCA为合闸线圈的辅助电阻,其作用是分流,防止合闸线圈因电流过大而烧毁;CB1A 为断路器的辅助触点图9;CCA为合闸线圈图10;63Q3X1,63Q3X2为油压力接点,63G1X1为SF6压力接点,保证油压和SF6压力在正常范围内才能接通回路;图8 就地/远方把手图9 断路器的辅助触点图10 跳合闸线圈图11 油压力接点根据图7中上部的回路名称合闸回路7A,找到10A02,接至断路器远控/近控把手43R1;图7中的CB1-1A,CYA接点为汇控柜内的远方防跳回路,但因为我们一般情况下都是使用操作箱内的防跳回路,此远方防跳回路并没有接入;当操作把手打至远动位置时,标有“远”的接点闭合,“就”接点打开,合闸命令从10A02接点前的操作箱传过来;当操作把手打至“就地”位置时,标有“就”的接点闭合,“远”的接点打开,合闸命令电源取自101PS21经43R1的就地接点接至合闸按钮;按下合闸按钮,图中“合”接点闭合,接通合闸回路;刀闸控制回路：图12 刀闸控制回路电动刀闸的分合依靠电机的正转或反转;如果刀闸操作回路中的操作电源是直流,电机的正转、反转通过正负极的正接和反接实现,如果操作电源是交流,电机的正转、反转通过A/B/C三相的相序排列不同来实现,但其接通的基本原理都是相同的;图12中的电机M为交直流两用电机,在本处使用直流电源;我们来看看电机操作电源的正负极是如何导通带动电机旋转的此处的正转/反转是相对而言,并无统一标准;电机M正转时,其D2端接正极,D1端接负极;电源正极B3通过KE1的长开接点33/34接至电机M的D2端,再从M的D1端引出,依次通过KE1的长开接点23/24,KA1的长闭接点71/72导通至负极N;可以看出来,电机正转的条件是合闸辅助继电器KE1线圈励磁,分闸辅助继电器KA1线圈失磁;电机反转时,电机D1端应接通正极,D2端应接通负极,这时候电源正极B3通过KA1的长开接点33/34接至电机M的D1端,再从D2端引出,依次通过KE1的长闭接点71/72,KA1的长开接点23/24导通至负极N;电机反转的条件是分闸辅助继电器KA1线圈励磁,合闸辅助继电器KE1线圈失磁;线圈KE1,KA1的导通和失电在刀闸的控制回路中实现;以合闸操作为例,合闸操作时,KE1线圈需励磁,即合闸回路需导通;KA1的51/52接点因线圈KA1处于失磁状态闭合,刀闸行程开关SF1在刀闸分位时闭合,当满足刀闸操作的逻辑条件时,逻辑接点K15闭合;遥控或现场操作由远控/近控转换开关SA1实现,当通过K1接点给出合闸脉冲时,线圈KE1励磁,KE1的自保持接点43/44闭合,保证KE1处于励磁状态,直到刀闸合到位之后行程开关SF1的常闭接点断开,切断合闸回路;刀闸的分闸回路可参照合闸回路分析;合闸线圈KE1和分闸线圈KA1通过KE1的51/52接点和KA1的51/52接点互相闭锁,防止两线圈同时励磁;断路器失灵保护失灵保护的启动失灵保护一般由线路保护中的失灵辅助装置提供失灵启动接点;图13 失灵启动回路从图13中可以看出线路的失灵启动接点闭合的条件：1、有故障电流存在,即SLA,SLB,SLC,或SL2-2长开接点闭合；2、A/B/C相启动失灵压板1LP9,1LP10,1LP11和三相启动失灵压板8LP3投入；3、断路器的跳闸出口接点TJA ,TJB,TJC或三跳出口接点TJQ/TJR闭合;以上三条件满足,启动该断路器所连母线的失灵出口逻辑;以PB-2B母差保护为例,母差失灵出口回路如图14所示：从开关保护装置接入的失灵启动接点通过刀闸位置判断,第一延时跳开母联开关,第二延时经母差的复压闭锁开入接点跳相应母线上的所有设备;图14 母差失灵出口回路液压机构储能回路图15 液压机构储能回路当液压机构的压力降低时,靠油泵压力打压储能;如图15所示,油泵运转的条件为KM1,KM2线圈的长开接点闭合;那么我们来看一下KM1,KM2线圈的励磁条件;在油泵的启动和停止回路中,包括压力继电器PSY 的常闭接点1/2,常开接点7/8,及时间继电器KT 的常闭接点55/56;当压力不高于28时,PSY1/2的常闭接点闭合,保证油泵油压保持在安全范围;当压力值降低至25时,PSY7/8的长开接点闭合,油泵开始打压,当压力值达到26时,PSY7/8的长开接点打开,油泵停止打压;当压力接点都导通时,KT 时间继电器线圈励磁,其常闭接点经180S 延时后打开,切断打压回路; 复压闭锁 跳闸线路短延时 失灵启动I 母刀闸位置II 母刀闸位置 长延时 跳母联 跳母线。
