通过RS-232串口控制投影机开关

通过RS-232串口控制投影机开关在很多情况下需要能对投影机进行自动开关机。

本文讲解如何通过PC机的rs232串口控制投影机定时自动开关，并提供免费的软件。

投影机一般可以使用rs232串口或者红外遥控的方式来进行开关控制。

红外遥控的开关机指令是相同的，加上红外自身的特点，它的可靠性就不是很强了，而串口是有线连接，开关机指令也不同，具有很高的可靠性。

一、接线PC的COM1口是DB9，通常投影机的串口也是DB9，接口定义如下图通常只需要连接2接收数据，3发送数据，5地就可以了，23需要交叉连接，RXD接TXD。

二、RS232中控码有串口的投影机都会有中控码，开机与关机是最基本的中控码，你可以查看投影机的说明书，或者询问厂商或经销商。

很多说明书上并没有写到中控码，有些经销商也可能不知道(他们只管卖)，最好是询问厂商，当然也有可能在百度上搜到。

只要有rs232接口的投影机就一定有这个中控码，尽管有些经销商会说没有。

你需要得到以下参数波特率多数是9600或19200校验位多数是无检验(NONE)，还有可能是偶(EVEN)奇(ODD)数据位多数是8停止位多数是1开机码即开机指令代码，可能是一个字符串或者16进制的数据关机码即关机指令代码，可能是一个字符串或者16进制的数据三、控制开关机AutoSwitcher程序是开发rs232串口开关控制程序，可以定时自动发送开关指令，下载地址：/mtapp/autoswitcher.asp程序需要.net framework 2.0支持，如果你的电脑上没装，需要装一下。

使用记事本打开config.xml编辑参数<?xml version="1.0" encoding="utf-8"?><SP><name>投影机</name><port>COM1</port><baudrate>19200</baudrate><parity>None</parity><databits>8</databits><stopbits>1</stopbits><rts>0</rts><hex>1</hex><on>F<?xml:namespace prefix = st1 />123A0</on><off>F123B1</off><ontime>08:30:00</ontime><offtime>10:30:00</offtime><ontime>11:00:00</ontime><offtime>13:00:00</offtime></SP>设置好串口参数后可以运行AutoSwitcher.exe，运行后在右下角托盘中有一个图标，双击可打开窗口，点击立即开、立即关可以测试参数与接线是否正确。

投影机RS232控制代码

POWER OFF】四个代码 ⑥ 将输入的代码先作保存 ⑦ 最后选择合适的COM口，并按【发送】按钮，将RS232
代码写入到中控中 ⑧ 如果厂家提供的是ASAII码，需要先作ASAII�� 16进
制码的转换，方法是，将ASAII码输入到【VGA、VIDEO、 POWER ON、POWER OFF】四个代码窗口中，按一下【ASAII�� 16进制】按钮，原来输入的四个窗口中的代码就转换成16进制码，根据厂家提供的代码要求，可能需要加上象起始码、确认码之类的代码（不同厂家不一定一样），再进行保存、发送等步骤直至控制码录入完成。
当所有控制命令全部写入后，关闭写码程序。
二、投影机RS232控制代码的录入
数据库中没有您需要的投影机RS232控制代码时，您需要在投影机使用手册中或向投影机厂家索取相关代码，按以下方法输入到以下窗口中：
① 先点击【添加型号命令】按钮，出现以上窗口 ② 输入投影机的品牌和型号 ③ 在【波特率选择】下拉窗口中选择控制代码的波特率 ④ 在【校验类型】中选择厂家提供的校验类型 ⑤ 再输入提供的【VGA、VIDEO、POWER ON、
RS232控制线连接
将后面板上投影机控制口的P 5（数据地）、P 2 （控制时为发送数据），分别与投影机PC控制口（投影机上标有RS232C、CONTROL或PC CONTROL，有方型串口或圆型串口）中定义的数据地和数据接收脚相连即可（注：投影机定义的数据发送脚不要连接）。
单击【查找】按钮，出现以下窗口：
在查找关键词中输入您的投影机的品牌型号，如上图所示。如果数据库中有您的品牌型号投影机，那么在【选择投影机型号】窗口中就出现该型号，或在【选择投影机型号】下拉菜单中选择您需要的型号，如下图：

投影机232控制代码

HITACHI：CP-HX3000/CP-X43019200 8 N 1POWER ON: BE EF 03 06 00 BA D2 01 00 00 60 01 00POWER OFF: BE EF 03 06 00 2A D3 01 00 00 60 00 00SOURCE:RGB1: BE EF 03 06 00 FE D2 01 00 00 20 00 00RGB2: BE EF 03 06 00 3E D0 01 00 00 20 04 00DIGITAL: BE EF 03 06 00 0E D2 01 00 00 20 03 00VIDEO: BE EF 03 06 00 6E D3 01 00 00 20 01 00SVIDEO: BE EF 03 06 00 9E D3 01 00 00 20 02 00 COMPONENT: BE EF 03 06 00 AE D1 01 00 00 20 00 00INFOCUS：9600 N 8 1POWER ON 28 50 57 52 31 29POWER OFF 28 50 57 52 30 29STANDBY ON 28 53 54 42 31 29STANDBY OFF 28 53 54 42 30 29SOURCE1 28 53 52 43 30 29SOURCE2 28 53 52 43 31 29SOURCE3 28 53 52 43 32 29SOURCE4 28 53 52 43 33 29SOURCE5 28 53 52 43 34 29SOURCE6 28 53 52 43 35 29如果不行，可以试一下在各代码后再加结束码: 0D再不行，试一下先把各代码的28和29去掉，再加结束码: 0Depson9600 N 8 1POWER ON p w r on 50 57 52 20 4f 4e 0dPOWER OFF p w r off 50 57 52 20 4f 46 46 0d品牌型号串口码飞利普DB9：RD：2TD：3GND：5 1241PXG20波特率：9600 开机：POWR（3空格）1（回车）关机：POWR（3空格）0（回车）视频：IVED （3空格）1（回车）VGA1：IRGB（3空格）1（回车）VGA2：IRGB（3空格）2（回车）NECDIN-8PRD：1GND：4TD：7 440波特率38400VT650波特率：19200 开机：02H，00H，00H，00H，00H，02H 关机：02H，01H，00H，00H，00H，03HRGB：02H，03H，00H，00H，02H，01H，01H，09H视频：02H，03H，00H，00H，02H，01H，06H，0EHS-视频：02H，03H，00H，00H，02H，01H，0BH，13HEPSONDB9：RD：2GND：5TD：35600和7700的投影机的6脚要接高电平810/600/800/820波特率：9600 开机：PWR（空格）ON（回车）关机：PWR（空格）OFF（回车）RGB1（ANALOG）：SOURCE（空格）11（回车）RGB1（DIGITAL）：SOURCE（空格）12（回车）RGB1（RGB-VIDEO）：SOURCE（空格）13（回车）RGB2（ANALOG）：SOURCE（空格）21（回车）RGB2（RGB-VIDEO）：SOURCE（空格）22（回车）RGB2（YCBCR）：SOURCE（空格）23（回车）RGB2（YPBPR）：SOURCE（空格）24（回车）视1：SOURCE（空格）41（回车）S视：SOURCE（空格）42（回车）5600/7600/5300/7350/7250开机：1BH，07H，01H，00H，03H，01H，F4H关机：1BH，07H，01H，00H，03H，00H，F5HVGA1：1BH，07H，01H，01H，00H，10H，EFHVGA2：1BH，07H，01H，01H，00H，11H，E8HS-VIDEO：1BH，07H，01H，01H，00H，22H，D7H VIDEO：1BH，07H，01H，01H，00H，21H，D7H7700 开机：0x1d,0x00,0x09,0x01,0x01,0x00,0x03,0x01,0xf1关机：0x1d,0x00,0x09,0x01,0x01,0x00,0x03,0x00,0xf2视频：0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x21,0xd3S: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x22,0xd2V AG1: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x10,0Xe4BNC_RGB: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x30,0xc4BNC_YcrCb: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x40,0xb4DVI: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x50,0xa48000波特率：9600 开机：PWR；1（回车）关机：PWR；0（回车）VGA1：SRC；0（回车）视频：SRC；2（回车）ASKDIN-8PRD：6TD：4GND：8 C90/C100波特率：9600 开机：BEH，EFH，80H，06H，00H，00H，00H，01H，00H，01H，00H，00H，00H 关机：BEH，EFH，80H，06H，00H，00H，00H，01H，00H，00H，00H，00H，00H VGA1：BEH，EFH，80H，06H，00H，00H，00H，01H，00H ，32H, 00H, 00H,00HDVI1：BEH，EFH，80H，06H，00H，00H，00H，01H，00H ，32H, 00H, 01H,00HS1：BEH，EFH，80H，06H，00H，00H，00H，01H，00H ，32H, 00H, 02H,00HV1：BEH，EFH，80H，06H，00H，00H，00H，01H，00H ，32H, 00H, 03H,00HVGA2：BEH，EFH，80H，06H，00H，00H，00H，01H，00H ，32H, 00H, 04H,00HDVI2：BEH，EFH，80H，06H，00H，00H，00H，01H，00H ，32H, 00H, 05H,00HS2：BEH，EFH，80H，06H，00H，00H，00H，01H，00H ，32H, 00H, 06H,00HV2：BEH，EFH，80H，06H，00H，00H，00H，01H，00H ，32H, 00H, 07H,00HPROXIMA 5150/5155/6150/6155/6100日立DB15公头RD：13GND：10 TECHNICAL波特率：19200开机：BEH，EFH，03H，06H，00H，2AH，D3H，01H，00H，00H，60H，00H，00H关机：BEH，EFH，03H，06H，00H，BAH，D2H，01H，00H，00H，60H，01H，00HRGB1：BEH，EFH，03H，06H，00H，FEH，D2H，01H，00H，00H，20H，00H，00HRGB2：BEH，EFH，03H，06H，00H，3EH，D0H，01H，00H，00H，20H，04H，00H视频：BEH，EFH，03H，06H，00H，6EH，D3H，01H，00H，00H，20H，01H，00HS-VIDEO：BEH，EFH，03H，06H，00H，9EH，D3H，01H，00H，00H，20H，02H，00H DVI：BEH，EFH，03H，06H，00H，0EH，D2H，01H，00H，00H，20H，03H，00H3M 8775/8675波特率：19200松下开机：02H，PON，03H关机：02H，POF，03H视频：02H，IIS，“：”，VID，03HS视频：02H，IIS，“：”，SVD，03HRGB1：02H，IIS，“：”，RG1，03HRGB2：02H，IIS，“：”，RG2，03H东芝DIN-8PRD：1TD：7GND：4 开机：02H，PON，03H关机：02H，POF，03H （有确认信息）关机：02H，PSD，03H （没有确认信息）VGA1：02H，IN1，03HVGA2：02H，IN2，03H视频：02H，IN3，03HS-VIDEO：02H，IN4，03HCAMERA：02H，IN6，03HDIN-8PRD：1GND：4 所有系列波特率：19200 开机：C00（回车）关机：C01（回车）关机：C02（回车）有确认信息SLOT1 SELECT：C05（回车）SLOT2 SELECT：C06（回车）SLOT3 SELECT：C07（回车）SLOT4 SELECT：C08（回车）品牌：Mitsubish/Yokogawa型号：X500U全系列波特率：9600开机：30 30 21 0D关机：30 30 22 0D视频：30 30 5F 72 31 0D电脑：30 30 5F 76 31 0D品牌：Sanyo/Eiki型号：XP40L/XP45L波特率：19200开机：43 30 30 0D关机：43 30 32 0D视频：43 30 37 0D电脑：43 30 35 0D品牌：Epson型号：EMP-7600/7500/5600波特率：9600开机：1B 07 01 00 03 01 F4关机：1B 07 01 00 03 00 F4视频：1B 07 01 01 00 21 D6电脑：1B 07 01 01 00 10 E7品牌：Epson型号：EMP-810/811波特率：9600开机：50 57 52 20 4F 4E 0D关机：50 57 52 20 4F 46 46 0D视频：53 4F 55 52 43 45 20 34 31 0D电脑：53 4F 55 52 43 45 20 32 31 0D品牌：NEC型号：850波特率：38400开机：02 00 00 00 00 02关机：02 01 00 00 00 03视频：02 03 00 00 02 01 06 0E电脑：02 03 00 00 02 01 01 09品牌：Panasonic型号：1000波特率：9600开机：02 50 4F 4E 03关机：02 50 4F 46 03视频：02 49 49 53 3A 56 49 44 03电脑：02 49 49 53 3A 52 47 31 03品牌：松下PT-557E 232POWER ON：02H50H4FH4EH03HPOWER OFF ：02H50H4FH46H03HVIDEO：02H49H49H53H3AH56H49H44H03H S VIDEO：02H49H49H53H3AH53H56H44H03H RGB1 ：02H49H49H53H3AH52H47H31H03H RGB2 ：02H49H49H53H3AH52H47H32H03H 232::::::::RD---------------------3TD--------------------2GND-------------------5DIN-8PRD-=------------------1TD-----------------------7GND----------------==4品牌：SANYO CONTROL CODEBAUD：19200POWER ON: C0043 30 30 0DPOWER OFF: C0143 30 31 0D"usually"C02 "ower Off?" will dispear on screen43 30 32 0DComputer : C0543 30 35 0DSOURCE2: C0643 30 36 0DVideo: C0743 30 37 0DSOURCE4: C0843 30 38 0D品牌：SANYO/EIKI/PROXIMABAUD：19200 N 8 1POWER ON: C0043 30 30 0D 0APOWER OFF: C0143 30 31 0D 0AC02 "ower Off?" will dispear on screen43 30 32 0D 0AVGA 1: C0543 30 33 0D 0AVGA 2: C0643 30 36 0D 0AVIDEO 1: C0743 30 37 0D 0AVIDEO 2: C0843 30 38 0D 0A------------------------------------------------------------------------ 品牌：EPSON (EMP-7600/7500/5600/)BAUD: 9600POWER ON: 1B 07 01 00 03 01 F4POWER OFF: 1B 07 01 00 03 00 F5VGA 1: 1B 07 01 01 00 10 E7VGA 2: 1B 07 01 01 00 11 E6VIDEO 1: 1B 07 01 01 00 21 D6VIDEO 2: 1B 07 01 01 00 22 D5BNC(RGB): 1B 07 01 01 00 30 C7BNC(YCrCb): 1B 07 01 01 00 40 B7------------------------------------------------------------------------ 品牌：EPSON (EMP-810/811)BAUD: 9600POWER ON: PWR ON 50 57 52 20 4F 4E 0D POWER OFF: PWR OFF 50 57 52 20 4F 46 46 0D VGA: SOURCE 21 53 4F 55 52 43 45 20 32 31 0D VIDEO: SOURCE 41 53 4F 55 52 43 45 20 34 31 0D ------------------------------------------------------------------------ 品牌：ASK (C100/85/95/105/C300 & proxima 6150/6155) BAUD: 9600 N 8 1POWER ON: BE EF 80 06 00 00 00 01 00 01 00 01 00 POWER OFF: BE EF 80 06 00 00 00 01 00 01 00 00 00 VGA 1: BE EF 80 06 00 00 00 01 00 32 00 00 00DVI1 BE EF 80 06 00 00 00 01 00 32 00 01 00S-VIDEO1(ASK C300)S-VIDEO1 BE EF 80 06 00 00 00 01 00 32 00 02 00 CVBS1(ASK C300)CVBS1 BE EF 80 06 00 00 00 01 00 32 00 03 00VGA 2(ASK C300)VGA 2: BE EF 80 06 00 00 00 01 00 32 00 04 00S-VIDEO2(ASK C300)DVI2 BE EF 80 06 00 00 00 01 00 32 00 05 00CVBS2(ASK C300)SVIDEO2 BE EF 80 06 00 00 00 01 00 32 00 06 00DVI1(ASK C300)CVBS2 BE EF 80 06 00 00 00 01 00 32 00 07 00DVI2(ASK C300)BNC1(ASK C300) BE EF 80 06 00 00 00 01 00 32 00 08 00BNC2(ASK C300) BE EF 80 06 00 00 00 01 00 32 00 09 00DB9 1 2 3 4 5 6 7 8 9Pin-outs N/C RxD TxD N/C GND N/C N/C N/C N/C------------------------------------------------------------------------ 品牌：PROXIMA DP6860BAUD: 9600POWER ON BE EF 03 06 00 BA D3 01 00 00 60 00 00 POWER OFF BE EF 03 06 00 2A D2 01 00 00 60 01 00 RGB 1 BE EF 03 06 00 FE D2 01 00 00 20 00 00RGB 2 BE EF 03 06 00 3E D0 01 00 00 20 04 00VIDEO BE EF 03 06 00 6E D3 01 00 00 20 01 00S-VIDEO BE EF 03 06 00 9E D3 01 00 00 20 02 00DB9 1 2 3 4 5 6 7 8 9Pin-outs N/C RxD TxD N/C GND N/C N/C N/C N/C------------------------------------------------------------------------ 品牌：NEC(850)BAUD: 38400POWER ON: 02 00 00 00 00 02POWER OFF: 02 01 00 00 00 03VGA 1: 02 03 00 00 02 01 01 09VGA 2: 02 03 00 00 02 01 02 0AVIDEO 1: 02 03 00 00 02 01 06 0EVIDEO 2: 02 03 00 00 02 01 07 0FS-VIDED: 02 03 00 00 02 01 0B 13------------------------------------------------------------------------ 品牌：TOSHIBABAUD: 9600 N 8 1PWR ON: 02 50 4F 4E 03PWR OFF: 02 50 53 44 03RGB: 02 49 4E 31 03VIDEO: 02 49 4E 33 03PWR ON: 02 50 4F 4E 03PWR OFF: 02 50 4F 46 03RGB 02 49 4E 31 0303 49 49 53 3A02 50 4F 4E（34 34）03------------------------------------------------------------------------ 品牌：MITSUBISHI/YOKOGAWABAUD: 9600POWER ON: 00!\r 30 30 21 0DPOWER OFF: 00\x22\r 30 30 22 0DVGA 1: 00_r1\r 30 30 5F 72 31 0DVGA 2: 00_r2\r 30 30 5F 72 32 0DVIDEO 1: 00_v1\r 30 30 5F 76 31 0DVIDEO 2: 00_v2\r 30 30 5F 76 32 0D------------------------------------------------------------------------ 品牌：JVCBAUD: 9600POWER ON: !1 U0F 1\x0DPOWER OFF: !1 U0F 0\x0DS-VIDEO: !1 U1A 0\x0DVIDEO: !1 U1A 1\x0DCOMPONENT: !1 U1A 2\x0DVGA 1: !1 U1A 3\x0DVGA 2: !1 U1A 4\x0D------------------------------------------------------------------------品牌：PANASONICBAUD: 9600POWER ON: 02 50 4F 4E 03POWER OFF: 02 50 4F 46 03VIDEO: 02 49 49 53 3A 56 49 44 03VGA 1: 02 49 49 53 3A 52 47 31 03VGA 2: 02 49 49 53 3A 52 47 32 03----------------------------------------------------------------------品牌：SONYpx20 px30 38400 8 1 EPOWER ON:A5 01 00 01 00 01 03 00 01 00 01 17 00 90 0B 00 09 40 54 2E 00 00 00 00 00 00 BD 5A POWER OFF:A5 01 00 01 00 01 03 00 01 00 01 17 00 90 0B 00 09 40 54 2F 00 00 00 00 00 00 BC 5A VGAA5 01 00 01 00 01 03 00 01 00 01 00 00 90 0B 00 09 00 01 02 00 02 00 00 00 00 91 5AVIDEOA5 01 00 01 00 01 03 00 01 00 01 00 00 90 0B 00 09 00 01 02 00 00 00 00 00 00 93 5A S-VIDEOA5 01 00 01 00 01 03 00 01 00 01 00 00 90 0B 00 09 00 01 02 00 01 00 00 00 00 92 5A rm-pjm50 vpl-fx5038400 8 1 Evideo A9 00 01 00 00 00 01 9AINPUTA A9 00 01 00 00 02 03 9AINPUTB A9 00 01 00 00 03 03 9AINPUTC A9 00 01 00 00 04 05 9APOWER ON A9 01 02 03 00 00 03 9APOWER OFF A9 01 02 00 00 00 02 9A------------------------------------------------------------------------SHARP xgp10xPOWER ON 50 4F 57 52 20 20 20 31 0DPOWER OFF 50 4F 57 52 20 20 20 30 0DVIDEO 49 56 45 44 20 20 20 31 0DRGB1 49 52 47 42 20 20 20 31 0DRGB2 49 52 47 42 20 20 20 32 0D------------------------------------------------------------------------ 品牌：PHILIPS ProScreen PXG20 (LC1241)BAUD: 9600 N 8 1Power On: POWR 150 4F 57 52 20 20 20 31 0DPower Off: POWR 050 4F 57 52 20 20 20 30 0DVIDEO: IVED 149 56 45 44 20 20 20 31 0DRGB1: IRGB 149 52 47 42 20 20 20 31 0DRGB2: IRGB 249 52 47 42 20 20 20 32 0D------------------------------------------------------------------------ 品牌：PANASONIC（双灯泡）9600 n 8 1RGB02 41 44 30 31 3A 49 49 53 3A 52 47 32 0302 41 44 30 32 3A 49 49 53 3A 52 47 32 0302 41 44 30 33 3A 49 49 53 3A 52 47 32 03VGA02 41 44 30 31 3A 49 49 53 3A 52 47 31 0302 41 44 30 32 3A 49 49 53 3A 52 47 31 0302 41 44 30 33 3A 49 49 53 3A 52 47 31 03ON02 41 44 30 31 3A 50 4F 4E 0302 41 44 30 32 3A 50 4F 4E 0302 41 44 30 33 3A 50 4F 4E 03OFF02 41 44 30 31 3A 50 4F 46 0302 41 44 30 32 3A 50 4F 46 0302 41 44 30 33 3A 50 4F 46 03------------------------------------------------------------------------ 品牌：FUJITSU LPF-B2xxBAUD: 19200 N 8 1POWER ON 21 50 51 4D 00 01 0DPOWER OFF 21 50 51 4D 00 02 0DVIDEO 21 50 51 4D 05 79 0DRGB1 21 50 51 4D 78 08 0DRGB2 21 50 51 4D 78 09 0D------------------------------------------------------------------------ 品牌：HITACHI CP-HX3000/CP-X43019200 8 N 1POWER ON: BE EF 03 06 00 BA D2 01 00 00 60 01 00 POWER OFF: BE EF 03 06 00 2A D3 01 00 00 60 00 00SOURCE:RGB1: BE EF 03 06 00 FE D2 01 00 00 20 00 00 RGB2: BE EF 03 06 00 3E D0 01 00 00 20 04 00 DIGITAL: BE EF 03 06 00 0E D2 01 00 00 20 03 00 VIDEO: BE EF 03 06 00 6E D3 01 00 00 20 01 00 SVIDEO: BE EF 03 06 00 9E D3 01 00 00 20 02 00 COMPONENT: BE EF 03 06 00 AE D1 01 00 00 20 00 00DISPLAY:16:9 : BE EF 03 06 00 0E D1 01 00 08 20 01 004:3 : BE EF 03 06 00 9E D0 01 00 08 20 00 00CONNECT:PRJ(DB15) COMPUTER(DB9)6/7/10(GND) 5(GND)13 3(TXD)14 2(RXD)------------------------------------------------------------------------ 品牌：SightMaxPOWER ON 55 20 50 20 3e 0D 0Apower off 55 20 50 20 36 0D 0AVIDEO 55 20 53 20 33 0D 0Acomputer 55 20 53 20 3f 0D 0A------------------------------------------------------------------------VGA4X2 9同步切换OUT-1S 0 1 < 0 1 / r53 30 31 3C 30 31 72 0D 153 30 31 3C 30 32 72 0D 253 30 31 3C 30 33 72 0D 353 30 31 3C 30 34 72 0D 4OUT-253 30 32 3C 30 31 72 0D 153 30 32 3C 30 32 72 0D 253 30 32 3C 30 33 72 0D 353 30 32 3C 30 34 72 0D 4V A12X12OUT-156 30 31 3C 30 31 72 0D 156 30 31 3C 30 32 72 0D 256 30 31 3C 30 33 72 0D 356 30 31 3C 30 34 72 0D 456 30 31 3C 30 35 72 0D 556 30 31 3C 30 36 72 0D 656 30 31 3C 30 37 72 0D 756 30 31 3C 30 38 72 0D 856 30 31 3C 30 39 72 0D 956 30 31 3C 31 30 72 0D 1056 30 31 3C 31 31 72 0D 1156 30 31 3C 31 32 72 0D 12(31~39) (31~39)31 (30~1)品牌：RILI 9600POWER ON 3F \x20\x11\x31\x11\x3F POWER OFF 3E \x20\x11\x31\x11\x3E VIDEO 11 \x20\x11\x31\x21\x11\x40\x21 RGB1 21 \x20\x11\x31\x21\x21\x40\x21 RGB2 22 \x20\x11\x31\x21\x22\x40\x21品牌：SANYO XP45的投影机232控制代码：波特率：19200On 43 30 30 0dOff 43 30 31 0dVideo 43 30 37 0dRgb1 43 30 35 0d品牌SONY CX8038400bps投影机串口的接口一般有3种形式，一是9针的标准接口，一个是8针的圆接口，另一个是15针的标准接口。

投影机RS232控制代码

广州宏控电子科技有限公司(中控系统/矩阵切换器生产厂家)

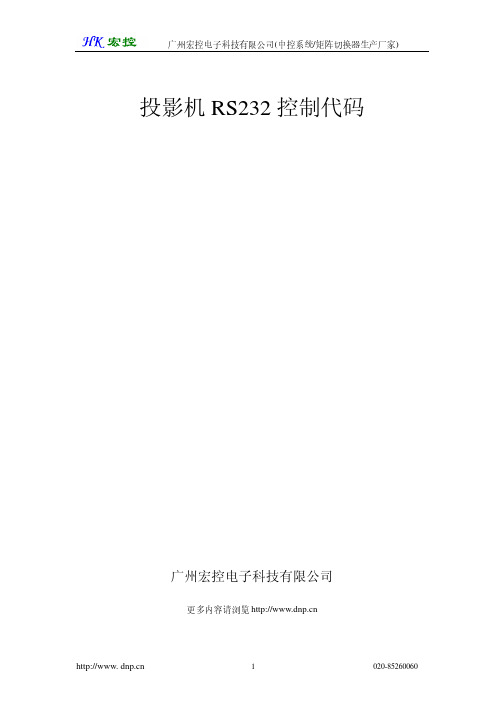

投影机 RS232 控制代码
广州宏控电子科技有限公司
更多内容请浏览
http://www.
1
020-85260060
广州宏控电子科技有限公司(中控系统/矩阵切换器生产厂家)
3M ......................................................................................................................................................... 3 ASK ......................................................................................................................................................4 BARCO.................................................................................................................................................. 6 BOXLIGHT .....................................................................................................................................7 CHRISTIE..........................................

各种设备的RS232代码

飞利普 M n
K,iR$W L'k
DB9：
RD：2
{ x*z U'n(~ K
TD：3
GND：5 1241PXG20 波特率：9600 开机：POWR（3 空格）1（回车）
关机：POWR（3 空格）0（回车）音响技术超级论坛:h)L Ae.H(^ u9q
视频：IVED （3 空格）1（回车）;~*G
RGB1（RGB-VIDEO）：SOURCE（空格）13（回车） X F(y w z D ]
RGB2（ANALOG）：SOURCE（空格）21（回车） C$Q
_ I0w I4?7i B
RGB2（RGB-VIDEO）：SOURCE（空格）22（回车）
RGB2（YCBCR）： SOURCE（空格）23（回车）}'K3W9eW
东芝 DIN-8P j j5k di&P6m7H RD：1 TD：7 GND：4 开机：02H，PON，03H S C i&y N P(E 关机：02H，POF，03H （有确认信息）关机：02H，PSD，03H （没有确认信息）音 v7E x-u5V c VGA1：02H，IN1，03H VGA2：02H，IN2，03H 视频：02H，IN3，03H
S-VIDEO：02H，IN4，03H7K(VR X1p `+N {
关机：02H，01H，00H，00H，00H，03H r g I4F |,h J ~
RGB：02H，03H，00H，00H，02H，01H，01H，4u k"q F:{ X;C
K
视频：02H，03H，00H，00H，02H，01H，06H，0EH
S-视频：02H，03H，00H，00H，02H，01H，0BH，13H

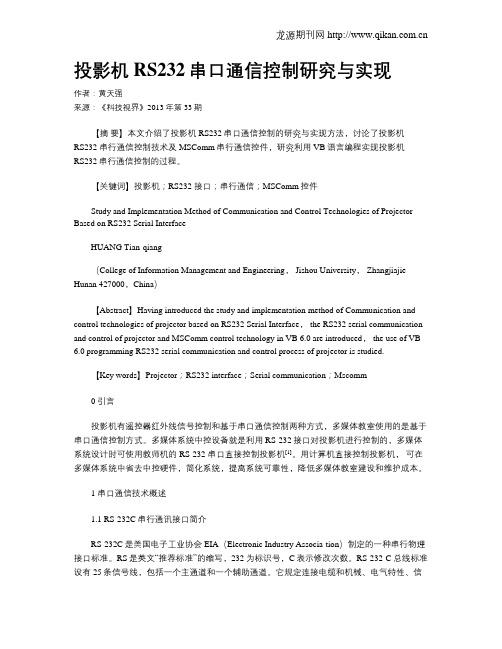

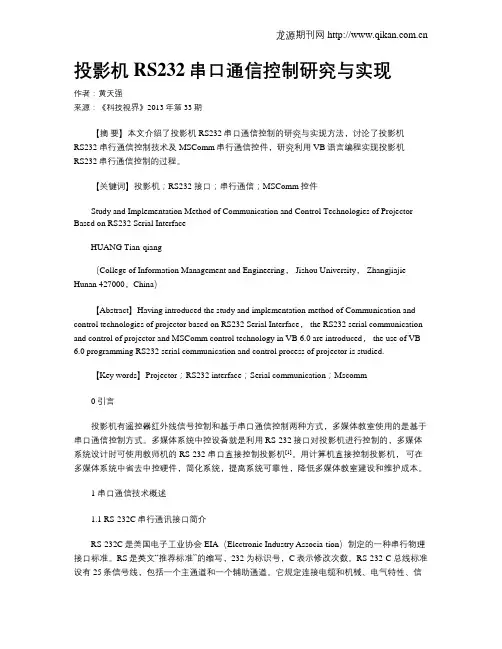

投影机RS232串口通信控制研究与实现

投影机RS232串口通信控制研究与实现作者：黄天强来源：《科技视界》2013年第33期【摘要】本文介绍了投影机RS232串口通信控制的研究与实现方法，讨论了投影机RS232 串行通信控制技术及MSComm串行通信控件，研究利用VB语言编程实现投影机RS232串行通信控制的过程。

【关键词】投影机；RS232 接口；串行通信；MSComm控件Study and Implementation Method of Communication and Control Technologies of Projector Based on RS232 Serial InterfaceHUANG Tian-qiang（College of Information Management and Engineering， Jishou University， Zhangjiajie Hunan 427000，China）【Abstract】Having introduced the study and implementation method of Communication and control technologies of projector based on RS232 Serial Interface， the RS232 serial communication and control of projector and MSComm control technology in VB 6.0 are introduced， the use of VB 6.0 programming RS232 serial communication and control process of projector is studied.【Key words】Projector；RS232 interface；Serial communication；Mscomm0 引言投影机有遥控器红外线信号控制和基于串口通信控制两种方式，多媒体教室使用的是基于串口通信控制方式。

投影机232控制代码大全

3M (1)ASK (2)BARCO (4)BOXLIGHT (4)CHRISTIE (5)DIGITEL (6)EIKI (7)INFOCUS (10)LENOVO (14)LG (15)LIESEGANG (15)LUMENS (15)MITSUBISHI (16)NEC (17)OPTOMA (18)PLUS (19)POLAROID (19)PROJECTIONDESIGN (19)PROXIMA (20)VIEWSONIC (23)爱普生 (23)奥视 (27)东芝 (28)飞浰普 (30)富士通 (31)惠普 (31)佳能 (32)明基 (33)日立 (35)三洋 (36)胜利 (40)松下 (41)索尼 (42)夏普 (43)3M型号：7640/7650/7740/7750/8649/8746/8747/8749/8795/8640;S10/S40/X40/S50/X50波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD2010000600100投影机关：BEEF0306002AD3010000600000电脑：BEEF030600FED2010000200000视频：BEEF0306006ED3010000200100 S 视频：BEEF0306009ED3010000200200 D V I：型号：8625/8725/8730/8740波特率：9600数据位：8停止位：1奇偶校验：0投影机开：31111F投影机关：31111E电脑：312121视频：312111S 视频：312112D V I：型号：8635/8670/8745/8770波特率：9600数据位：8停止位：1奇偶校验：0投影机开：31113F投影机关：31113E电脑：312121视频：312111S 视频：312111D V I：型号：8660/8780波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4430305730300D投影机关：4430305730310D电脑：4430325730310D视频：4430325731310DS 视频：4430325731320DD V I：型号：8765/8790; X65波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD2010000600100投影机关：BEEF0306002AD3010000600000电脑：BEEF030600FED2010000200000视频：BEEF0306006ED3010000200100 S 视频：BEEF0306009ED3010000200200 D V I：BEEF0306000ED2010000200300 ASK型号：C160/C180波特率：19200数据位：8停止位：1奇偶校验：0投影机开：285057523129投影机关：285057523029电脑：285352433129视频：285352433429S 视频：285352433329D V I：285352433029型号：1280; A8+/A9+/A10+波特率：1200数据位：7停止位：1奇偶校验：0投影机开：5057523B310D投影机关：5057523B300D电脑：5352433B300D视频：5352433B320DS 视频：5352433B310DD V I：型号：C85/C95/C105/C90/C100波特率：9600数据位：8停止位：1奇偶校验：0投影机开：BEEF8006000000010001000100投影机关：BEEF8006000000010001000000电脑：BEEF8006000000010032000000视频：BEEF8006000000010032000300 S 视频：BEEF8006000000010032000200 D V I：BEEF8006000000010032000500型号：C300波特率：9600数据位：8停止位：1奇偶校验：0投影机开：5057523B310D投影机关：5057523B300D电脑：5352433B300D视频：5352433B310DS 视频：5352433B310DD V I：BARCO型号：ALL BUT NOT IQ SERIES波特率：9600数据位：8停止位：1奇偶校验：0投影机开：FE016566FF投影机关：FE016667FF电脑：FE01310536FF视频：FE01310133FFS 视频：FE01310234FFD V I：FE01310738FF型号：IQ SERIES波特率：9600数据位：8停止位：1奇偶校验：0投影机开：FE016566FF投影机关：FE016667FF电脑：FE0138023BFF视频：FE0138033CFFS 视频：FE0138043DFFD V I：FE0138053EFFBOXLIGHT型号：CP322I/CP731I波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD2010000600100投影机关：BEEF0306002AD3010000600000电脑：BEEF030600FED2010000200000视频：BEEF0306006ED3010000200100 S 视频：BEEF0306009ED3010000200200 D V I：型号：MP650I/MP86I/MP93I波特率：19200数据位：8停止位：1奇偶校验：0投影机开：31113F投影机关：31113E电脑：312121视频：312111S 视频：312111D V I：型号：MP83I波特率：19200数据位：8停止位：1奇偶校验：0投影机开：31111F投影机关：31111E电脑：312121视频：312111S 视频：312111D V I：CHRISTIE型号：DS-30波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF03190012D5019C02000000010000投影机关：BEEF0319008214019C02000000000000电脑：BEEF031900EAE9010144000000000000视频：BEEF031900B92A010144000000050000 S 视频：BEEF03190029EB010144000000040000 D V I：BEEF0319008B68010144000000020000型号：EPS 1024波特率：4800数据位：8停止位：1奇偶校验：0投影机开：2150524D30310D投影机关：2150524D30320D电脑：2150524D30380D视频：2150524D30350DS 视频：2150524D30440DD V I：型号：Mirage&Vista&Roadster X&S series, Roadie (not S12 or X10)波特率：9600数据位：8停止位：1奇偶校验：0投影机开：28505752203129投影机关：28505752203029电脑：2853494E2030203129视频：2853494E2030203329S 视频：2853494E2030203329D V I：DIGITEL型号：ALL波特率：9600数据位：8停止位：1奇偶校验：0投影机开：BEEF0306002AD3010000600000投影机关：BEEF030600BAD2010000600100电脑：BEEF020600D3C0EA0000000000视频：BEEF020600E0C0E90000000000S 视频：BEEF0306009ED3010000200200D V I：BEEF0306000ED2010000200300EIKI型号：SD10波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330310D0A电脑：4330350D0A视频：4333330D0AS 视频：4333340D0AD V I：型号：LC-X999/984/990/983/980U/980E/982U/870U/970U/970E/860/波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330370D0AS 视频：4330370D0AD V I：型号：XC1/XM2/SM3/NB1/NB2/XNB1/XNB2波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330370D0AS 视频：4330370D0AD V I：型号：LC-SM2/1, XM1波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330370D0AS 视频：4330370D0AD V I：型号：XG200/XG100/XG110/XG210波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：434620494E50555420310D0A视频：434620494E50555420330D0AS 视频：434620494E50555420330D0AD V I：434620494E50555420320D0A型号：LC-XNB4M&S, LC-XNB4&S, LC-NB4&S波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330360D0AS 视频：4330360D0AD V I：型号：LC-SX3/2/1* & LC-X3/21A* LC-X1*/X50波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330370D0AS 视频：4330380D0AD V I：型号：LC-X4&L & LC-SX4L; B SERIES LX-XB25/XB20/SB20波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330310D0A电脑：4330360D0A视频：4330370D0AS 视频：4330370D0AD V I：4330350D0A型号：LC-XNB3&W&S & NB3W&E&E波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330360D0AS 视频：4330360D0AD V I：4330380D0A型号：XT1/XT2/XT3/UXT1/UXT3/X4/X5/SX4波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330380D0A视频：4330360D0AS 视频：4330370D0AD V I：4330350D0AINFOCUS型号：1200波特率：9600数据位：8停止位：1奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72310D视频：30305F76310DS 视频：30305F76310DD V I：型号：770波特率：9600数据位：7停止位：1奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72310D视频：30305F76320DS 视频：30305F76310DD V I：型号：640/540波特率：19200数据位：8停止位：1奇偶校验：0投影机开：285057523129投影机关：285057523029电脑：285352433129视频：285352433429S 视频：285352433329D V I：285352433029型号：225/350/340/435z/425z/425/420/400波特率：19200数据位：8停止位：1奇偶校验：0投影机开：285057523129投影机关：285057523029电脑：285352433029视频：285352433129S 视频：285352433129D V I：型号：530/500波特率：19200数据位：8停止位：1奇偶校验：0投影机开：2850575231290D 投影机关：2850575230290D 电脑：2853524332290D 视频：2853524335290D S 视频：2853524334290D D V I：2853524331290D型号：630波特率：19200数据位：8停止位：1奇偶校验：0投影机开：285057523129投影机关：285057523029电脑：285352433029视频：285352433429S 视频：285352433529D V I：285352433229型号：740波特率：19200数据位：8停止位：1奇偶校验：0投影机开：285057523129投影机关：285057523029电脑：285352433029视频：285352433129S 视频：285352433229D V I：型号：800波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD2010000600100投影机关：BEEF0306002AD3010000600000电脑：BEEF030600FED2010000200000视频：BEEF0306006ED3010000200100 S 视频：BEEF0306009ED3010000200200 D V I：BEEF0306000ED2010000200300型号：810波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330320D电脑：4330350D视频：4330360DS 视频：4330370DD V I：4330350D型号：790波特率：9600数据位：8停止位：1奇偶校验：0投影机开：5057523B310D投影机关：5057523B300D电脑：5352433B300D视频：5352433B320DS 视频：5352433B310DD V I：5352433B360D型号：110波特率：19200数据位：8停止位：1奇偶校验：0投影机开：285057523129投影机关：285057523029电脑：285352433729视频：285352433529S 视频：285352433429D V I：285352433129型号：RP10S/RP10X/2800/2900波特率：9600数据位：8停止位：1奇偶校验：0投影机开：BEEF8006000000010001000100投影机关：BEEF8006000000010001000000电脑：BEEF8006000000010032000100视频：BEEF8006000000010032000300 S 视频：BEEF8006000000010032000200 D V I：型号：820/840/850/1000波特率：19200数据位：8停止位：1奇偶校验：0投影机开：285057523129投影机关：285057523029电脑：285352433129视频：285352433429S 视频：285352433329D V I：285352433029LENOVO型号：TL500/TL510波特率：9600停止位：1奇偶校验：0投影机开：504F5752202020310D 投影机关：504F5752202020300D 电脑：49524742202020310D 视频：49564544202020310D S 视频：49564544202020320D D V I：LG型号：RL-JA20波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4B30303020010D投影机关：4B30303020000D电脑：4B30313020020D视频：4B30313020030DS 视频：4B30313020040DD V I：LIESEGANG型号：ALL波特率：2400数据位：8停止位：1奇偶校验：0投影机开：2E50573221投影机关：2E50573021电脑：2E5650313121视频：2E5650323121S 视频：2E5650323321D V I：LUMENS型号：95 and 136 Series 波特率：9600停止位：1奇偶校验：0投影机开：552050204E投影机关：5520502046电脑：5520532054视频：5520532043S 视频：5520532053D V I：MITSUBISHI型号：50/70/SA51/X120/S120波特率：9600数据位：8停止位：1奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72310D视频：30305F76310DS 视频：30305F76310DD V I：型号：SL1U/XD200/X300U/X400BU/XD350/XL30/XL25/SL25/X390U/SD200/XD300/XL1U 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72310D视频：30305F76310DS 视频：30305F76320DD V I：型号：X500U波特率：9600数据位：8奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72320D视频：30305F76310DS 视频：30305F76320DD V I：30305F72210DNEC型号：1055/155/850/220/240/260/150/154/156/157/158/440/540/840/1040/1045/850波特率：38400数据位：8停止位：1奇偶校验：0投影机开：020*********投影机关：020*********电脑：0203000002010109视频：020300000201060ES 视频：0203000002010B13D V I：型号：820/1020/100/80/81/1035/830/1030/600/波特率：9600数据位：8停止位：1奇偶校验：0投影机开：08投影机关：14电脑：04视频：03S 视频：C6D V I：型号：84/140波特率：9600数据位：8停止位：1奇偶校验：投影机开：020*********投影机关：020*********电脑：0203000002010109视频：020300000201060ES 视频：0203000002010B13D V I：OPTOMA型号：755/753/750/H55波特率：57600数据位：8停止位：1奇偶校验：0投影机开：504F5745523D310D投影机关：504F5745523D300D电脑：494E5055543D310D视频：494E5055543D340DS 视频：494E5055543D320DD V I：494E5055543D31310D型号：757波特率：96008数据位：8停止位：1奇偶校验：0投影机开：2A2030204952203030310D 投影机关：2A2030204952203030320D 电脑：2A2030204952203030330D 视频：2A2030204952203031390D S 视频：2A2030204952203031380D D V I：2A2030204952203031360D型号：OTHERS波特率：57600数据位：8停止位：1奇偶校验：0投影机开：2A2030204952203030310D投影机关：2A2030204952203030320D电脑：2A2030204952203030330D视频：2A2030204952203031390DS 视频：2A2030204952203031380DD V I：2A2030204952203031360DPLUS型号：All波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF02060079C0E00000000000投影机关：BEEF020600A8C1E10000000000电脑：BEEF0206000DC4D40000000000视频：BEEF020600DCC5D50000000000S 视频：D V I：POLAROID型号：360波特率：19200数据位：8停止位：1奇偶校验：0投影机开：31113F投影机关：31113E电脑：312121视频：312111S 视频：312111D V I：PROJECTIONDESIGN型号：ALL波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF03190012D5019C02000000010000投影机关：BEEF0319008214019C02000000000000电脑：BEEF031900EAE9010144000000000000视频：BEEF031900B92A010144000000050000 S 视频：BEEF03190029EB010144000000040000 D V I：BEEF0319008B68010144000000020000 PROXIMA型号：DP8200X/8400X/8500X波特率：19200数据位：8停止位：1奇偶校验：0投影机开：285057523129投影机关：285057523029电脑：285352433129视频：285352433429S 视频：285352433329D V I：285352433029型号：6800/6810波特率：1200数据位：7停止位：1奇偶校验：0投影机开：31111F投影机关：31111E电脑：312121视频：312111S 视频：312112D V I：型号：6860/6870波特率：192008数据位：1停止位：0奇偶校验：BEEF030600BAD2010000600100投影机开：BEEF0306002AD3010000600000投影机关：BEEF030600FED2010000200000电脑：BEEF0306006ED3010000200100视频：BEEF0306009ED3010000200200S 视频：BEEF0306000ED2010000200300D V I：型号：8000/6500波特率：9600数据位：8停止位：1奇偶校验：0投影机开：5057523B310D投影机关：5057523B300D电脑：5352433B300D视频：5352433B320DS 视频：5352433B310DD V I：5352433B360D型号：9240/9260/9260+/9280/9400/9400+/941波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4332330D0AS 视频：4332340D0AD V I：型号：9350波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330380D0AS 视频：4330370D0AD V I：型号：9500/9550/9295波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330320D电脑：4330350D视频：4330370DS 视频：4330370DD V I：型号：6155/S540/X540波特率：9600数据位：8停止位：1奇偶校验：0投影机开：BEEF8006000000010001000100投影机关：BEEF8006000000010001000000电脑：BEEF8006000000010032000000视频：BEEF8006000000010032000300 S 视频：BEEF8006000000010032000200 D V I：BEEF8006000000010032000100型号：9270/9290波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330320D电脑：4330360D视频：4330370DS 视频：4332340DD V I：4332320DVIEWSONIC型号：All波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF0306002AD3010000600000投影机关：BEEF030600BAD2010000600100电脑：BEEF030600FED2010000200000视频：BEEF0306006ED3010000200100 S 视频：BEEF0306009ED3010000200200 D V I：BEEF0306000ED2010000200300。

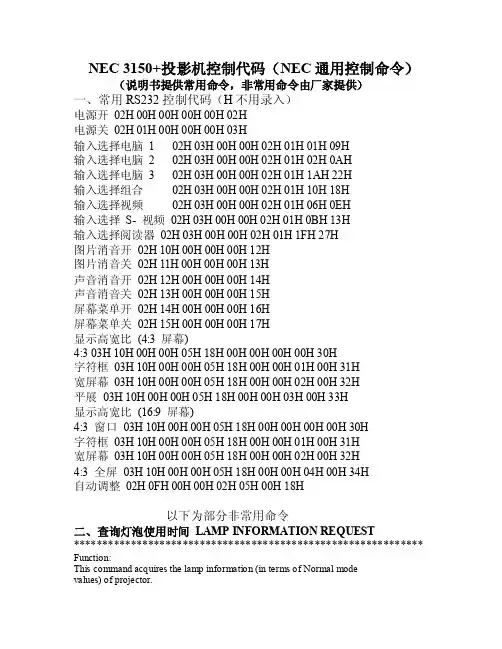

3150+投影机控制代码（NEC通用控制命令）

NEC 3150+投影机控制代码（NEC通用控制命令）（说明书提供常用命令，非常用命令由厂家提供）一、常用RS232控制代码（H不用录入）电源开02H 00H 00H 00H 00H 02H电源关02H 01H 00H 00H 00H 03H输入选择电脑1 02H 03H 00H 00H 02H 01H 01H 09H输入选择电脑2 02H 03H 00H 00H 02H 01H 02H 0AH输入选择电脑3 02H 03H 00H 00H 02H 01H 1AH 22H输入选择组合02H 03H 00H 00H 02H 01H 10H 18H输入选择视频02H 03H 00H 00H 02H 01H 06H 0EH输入选择S- 视频02H 03H 00H 00H 02H 01H 0BH 13H输入选择阅读器02H 03H 00H 00H 02H 01H 1FH 27H图片消音开02H 10H 00H 00H 00H 12H图片消音关02H 11H 00H 00H 00H 13H声音消音开02H 12H 00H 00H 00H 14H声音消音关02H 13H 00H 00H 00H 15H屏幕菜单开02H 14H 00H 00H 00H 16H屏幕菜单关02H 15H 00H 00H 00H 17H显示高宽比(4:3 屏幕)4:3 03H 10H 00H 00H 05H 18H 00H 00H 00H 00H 30H字符框03H 10H 00H 00H 05H 18H 00H 00H 01H 00H 31H宽屏幕03H 10H 00H 00H 05H 18H 00H 00H 02H 00H 32H平展03H 10H 00H 00H 05H 18H 00H 00H 03H 00H 33H显示高宽比(16:9 屏幕)4:3 窗口03H 10H 00H 00H 05H 18H 00H 00H 00H 00H 30H字符框03H 10H 00H 00H 05H 18H 00H 00H 01H 00H 31H宽屏幕03H 10H 00H 00H 05H 18H 00H 00H 02H 00H 32H4:3 全屏03H 10H 00H 00H 05H 18H 00H 00H 04H 00H 34H自动调整02H 0FH 00H 00H 02H 05H 00H 18H以下为部分非常用命令二、查询灯泡使用时间LAMP INFORMATION REQUEST************************************************************* Function:This command acquires the lamp information (in terms of Normal modevalues) of projector.Command（控制代码）:03H 8CH 00H 00H 00H 8FHResponse: At the time of a success23H 8CH 01H xxH 10H DATA01 ... DATA16 CKSData Portion Contents---------------------------------------------------------------------------DATA01 ... 04 Lamp Hour Meter(Normal mode) (second)读出的DATA01---DATA04,在计算时其位置是倒过来的。

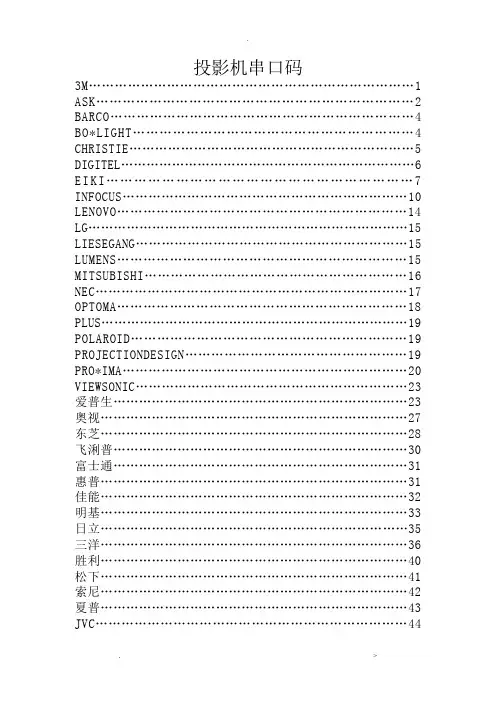

投影机RS232串口码汇总

投影机串口码3M (1)ASK (2)BARCO (4)BO*LIGHT (4)CHRISTIE (5)DIGITEL (6)E I K I (7)INFOCUS (10)LENOVO (14)LG (15)LIESEGANG (15)LUMENS (15)MITSUBISHI (16)NEC (17)OPTOMA (18)PLUS (19)POLAROID (19)PROJECTIONDESIGN (19)PRO*IMA (20)VIEWSONIC (23)爱普生 (23)奥视 (27)东芝 (28)飞浰普 (30)富士通 (31)惠普 (31)佳能 (32)明基 (33)日立 (35)三洋 (36)胜利 (40)松下 (41)索尼 (42)夏普 (43)JVC (44)3M型号：7640/7650/7740/7750/8649/8746/8747/8749/8795/8640; S10/S40/*40/S50 /*50波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD00投影机关：BEEF0306002AD00电脑：BEEF030600FED00视频：BEEF0306006ED00S 视频：BEEF0306009ED00D V I：型号：8625/8725/8730/8740波特率：9600数据位：8停止位：1奇偶校验：0投影机开：31111F投影机关：31111E电脑：312121视频：312111S 视频：312112D V I：型号：8635/8670/8745/8770波特率：9600数据位：8停止位：1奇偶校验：0投影机开：31113F投影机关：31113E电脑：312121视频：312111S 视频：312111D V I：型号：8660/8780.波特率：19200数据位：8停止位：1奇偶校验：0投影机开：00D投影机关：10D电脑：10D视频：10DS 视频：20DD V I：型号：8765/8790; *65波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD00投影机关：BEEF0306002AD00电脑：BEEF030600FED00视频：BEEF0306006ED00S 视频：BEEF0306009ED00D V I：BEEF0306000ED00ASK 型号：C160/C180波特率：19200数据位：8停止位：1奇偶校验：0投影机开：9投影机关：9电脑：9视频：9S 视频：9D V I：9型号：1280; A8+/A9+/A10+波特率：1200数据位：7停止位：1奇偶校验：0投影机开：5057523B310D投影机关：5057523B300D电脑：5352433B300D视频：5352433B320DS 视频：5352433B310DD V I：型号：C85/C95/C105/C90/C100波特率：9600数据位：8停止位：1奇偶校验：0投影机开：BEEF00100投影机关：BEEF00000电脑：BEEF00000视频：BEEF00300S 视频：BEEF00200D V I：BEEF00500型号：C300波特率：9600数据位：8停止位：1奇偶校验：0投影机开：5057523B310D投影机关：5057523B300D电脑：5352433B300D视频：5352433B310DS 视频：5352433B310DD V I：BARCO 型号：ALL BUT NOT IQ SERIES波特率：9600数据位：8停止位：1奇偶校验：0投影机开：FE016566FF投影机关：FE016667FF电脑：FE01310536FF视频：FE01310133FFS 视频：FE01310234FFD V I：FE01310738FF型号：IQ SERIES波特率：9600数据位：8停止位：1奇偶校验：0投影机开：FE016566FF投影机关：FE016667FF电脑：FE0138023BFF视频：FE0138033CFFS 视频：FE0138043DFFD V I：FE0138053EFFRGB:BO*LIGHT 型号：CP322I/CP731I波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD00投影机关：BEEF0306002AD00电脑：BEEF030600FED00视频：BEEF0306006ED00S 视频：BEEF0306009ED00D V I：型号：MP650I/MP86I/MP93I波特率：19200数据位：8停止位：1奇偶校验：0投影机开：31113F投影机关：31113E电脑：312121视频：312111S 视频：312111D V I：型号：MP83I波特率：19200数据位：8停止位：1奇偶校验：0投影机开：31111F投影机关：31111E电脑：312121视频：312111S 视频：312111D V I：CHRISTIE型号：DS-30波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF03190012D5019C000投影机关：BEEF19C000电脑：BEEF031900EAE00视频：BEEF031900B92A0S 视频：BEEF03190029EB0D V I：BEEF0319008B000型号：EPS 1024波特率：4800数据位：8停止位：1奇偶校验：0投影机开：2150524D30310D投影机关：2150524D30320D电脑：2150524D30380D视频：2150524D30350DS 视频：2150524D30440DD V I：型号：Mirage&Vista&Roadster *&S series, Roadie (not S12 or *10) 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：129投影机关：029电脑：2853494E2030203129 (SIN 0 1)视频：2853494E2030203329S 视频：2853494E2030203329D V I：DIGITEL型号：ALL波特率：9600数据位：8停止位：1奇偶校验：0投影机开：BEEF0306002AD005057524F4E投影机关：BEEF030600BAD005057524F4646电脑：BEEF020600D3C0EA0000000000视频：BEEF020600E0C0ES 视频：BEEF0306009ED00D V I：BEEF0306000ED00EIKI型号：SD10波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330310D0A电脑：4330350D0A视频：4333330D0AS 视频：4333340D0AD V I：型号：LC-*999/984/990/983/980U/980E/982U/870U/970U/970E/860/ 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330370D0AS 视频：4330370D0AD V I：型号：*C1/*M2/SM3/NB1/NB2/*NB1/*NB2 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330370D0AS 视频：4330370D0AD V I：型号：LC-SM2/1, *M1波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330370D0AS 视频：4330370D0AD V I：型号：*G200/*G100/*G110/*G210波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：434620494ED0A视频：434620494ED0AS 视频：434620494ED0AD V I：434620494ED0A型号：LC-*NB4M&S, LC-*NB4&S, LC-NB4&S波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330360D0AS 视频：4330360D0AD V I：型号：LC-S*3/2/1* & LC-*3/21A* LC-*1*/*50波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330370D0AS 视频：4330380D0AD V I：型号：LC-*4&L & LC-S*4L; B SERIES L*-*B25/*B20/SB20 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330310D0A电脑：4330360D0A视频：4330370D0AS 视频：4330370D0AD V I：4330350D0A型号：LC-*NB3&W&S & NB3W&E&E波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330360D0AS 视频：4330360D0AD V I：4330380D0A型号：*T1/*T2/*T3/U*T1/U*T3/*4/*5/S*4 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330380D0A视频：4330360D0AS 视频：4330370D0AD V I：4330350D0AINFOCUS 型号：1200波特率：9600数据位：8停止位：1奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72310D视频：30305F76310DS 视频：30305F76310DD V I：型号：770波特率：9600数据位：7停止位：1奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72310D视频：30305F76320DS 视频：30305F76310DD V I：型号：640/540波特率：19200数据位：8停止位：1奇偶校验：0投影机开：9投影机关：9电脑：9视频：9S 视频：9D V I：9型号：225/350/340/435z/425z/425/420/400 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：9投影机关：9电脑：9视频：9S 视频：9D V I：型号：530/500波特率：19200数据位：8停止位：1奇偶校验：0投影机开：90D投影机关：90D电脑：90D视频：90DS 视频：90DD V I：90D型号：630波特率：19200数据位：8停止位：1奇偶校验：0投影机开：9投影机关：9电脑：9视频：9S 视频：9D V I：9型号：740波特率：19200数据位：8停止位：1奇偶校验：0投影机开：9投影机关：9电脑：9视频：9S 视频：9D V I：型号：800波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD00 投影机关：BEEF0306002AD00 电脑：BEEF030600FED00视频：BEEF0306006ED00 S 视频：BEEF0306009ED00 D V I：BEEF0306000ED00 型号：810波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330320D电脑：4330350D视频：4330360DS 视频：4330370DD V I：4330350D型号：790波特率：9600数据位：8停止位：1奇偶校验：0投影机开：5057523B310D投影机关：5057523B300D电脑：5352433B300D视频：5352433B320DS 视频：5352433B310DD V I：5352433B360D型号：110波特率：19200数据位：8停止位：1奇偶校验：0投影机开：9投影机关：9电脑：9视频：9S 视频：9D V I：9型号：RP10S/RP10*/2800/2900波特率：9600数据位：8停止位：1奇偶校验：0投影机开：BEEF00100投影机关：BEEF00000电脑：BEEF00100视频：BEEF00300S 视频：BEEF00200D V I：型号：820/840/850/1000波特率：19200数据位：8停止位：1奇偶校验：0投影机开：9投影机关：9电脑：9视频：9S 视频：9D V I：9LENOVO 型号：TL500/TL510波特率：9600数据位：8停止位：1奇偶校验：0投影机开：504F10D投影机关：504F00D电脑：D视频：DS 视频：DD V I：LG型号：RL-JA20波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4BD投影机关：4BD电脑：4BD视频：4BDS 视频：4BDD V I：LIESEGANG 型号：ALL波特率：2400数据位：8停止位：1奇偶校验：0投影机开：2E50573221投影机关：2E50573021电脑：2E5650313121视频：2E5650323121S 视频：2E5650323321D V I：LUMENS型号：95 and 136 Series波特率：9600数据位：8停止位：1奇偶校验：0投影机开：552050204E投影机关：5520502046电脑：5520532054视频：5520532043S 视频：5520532053D V I：MITSUBISHI 型号：50/70/SA51/*120/S120波特率：9600数据位：8停止位：1奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72310D视频：30305F76310DS 视频：30305F76310DD V I：型号：SL1U/*D200/*300U/*400BU/*D350/*L30/*L25/SL25/*390U/SD200/*D300/*L1U波特率：9600数据位：8停止位：1奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72310D视频：30305F76310DS 视频：30305F76320DD V I：型号：*500U波特率：9600数据位：8停止位：1奇偶校验：0投影机开：3030210D投影机关：3030220D电脑：30305F72320D视频：30305F76310DS 视频：30305F76320DD V I：30305F72210DNEC型号：1055/155/850/220/240/260/150/154/156/157/158/440/540/840/1040/1045/850/1050/1055波特率：38400数据位：8停止位：1奇偶校验：0投影机开：2投影机关：3电脑：10109视频：1060ES 视频：10B13D V I：USB阅读器：11F27型号：820/1020/100/80/81/1035/830/1030/600/ 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：08投影机关：14电脑：04视频：03S 视频：C6D V I：型号：84/140波特率：9600数据位：8停止位：1奇偶校验：投影机开：2投影机关：3电脑：10109视频：1060ES 视频：10B13D V I：OPTOMA型号：755/753/750/H55波特率：57600数据位：8停止位：1奇偶校验：0投影机开：504F5745523D310D投影机关：504F5745523D300D电脑：494E5055543D310D.视频：494E5055543D340DS 视频：494E5055543D320DD V I：494E5055543D31310D型号：757波特率：96008数据位：8停止位：1奇偶校验：0投影机开：2A10D投影机关：2A20D电脑：2A30D视频：2A90DS 视频：2A80DD V I：2A60D型号：OTHERS波特率：57600数据位：8停止位：1奇偶校验：0投影机开：2A10D投影机关：2A20D电脑：2A30D视频：2A90DS 视频：2A80DD V I：2A60DPLUS 型号：All波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF02060079C0E投影机关：BEEF020600A8C1E电脑：BEEF0206000DC4D视频：BEEF020600DCC5DS 视频：D V I：POLAROID型号：360波特率：19200数据位：8停止位：1奇偶校验：0投影机开：31113F投影机关：31113E电脑：312121视频：312111S 视频：312111D V I：PROJECTIONDESIGN 型号：ALL波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF03190012D5019C000投影机关：BEEF19C000电脑：BEEF031900EAE00视频：BEEF031900B92A0S 视频：BEEF03190029EB0D V I：BEEF0319008B000PRO*IMA型号：DP8200*/8400*/8500*波特率：19200数据位：8停止位：1奇偶校验：0投影机开：9投影机关：9电脑：9视频：9S 视频：9D V I：9型号：6800/6810波特率：1200数据位：7停止位：1奇偶校验：0投影机开：31111F投影机关：31111E电脑：312121视频：312111S 视频：312112D V I：型号：6860/6870波特率：192008数据位：1停止位：0奇偶校验：BEEF030600BAD00投影机开：BEEF0306002AD00投影机关：BEEF030600FED00电脑：BEEF0306006ED00视频：BEEF0306009ED00S 视频：BEEF0306000ED00D V I：型号：8000/6500波特率：9600数据位：8停止位：1奇偶校验：0投影机开：5057523B310D投影机关：5057523B300D电脑：5352433B300D视频：5352433B320DS 视频：5352433B310DD V I：5352433B360D型号：9240/9260/9260+/9280/9400/9400+/941 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4332330D0AS 视频：4332340D0AD V I：型号：9350波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D0A投影机关：4330320D0A电脑：4330350D0A视频：4330380D0AS 视频：4330370D0AD V I：型号：9500/9550/9295 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330320D电脑：4330350D视频：4330370DS 视频：4330370DD V I：型号：6155/S540/*540 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：BEEF00100投影机关：BEEF00000电脑：BEEF00000视频：BEEF00300S 视频：BEEF00200D V I：BEEF00100型号：9270/9290波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330320D电脑：4330360D视频：4330370DS 视频：4332340DD V I：4332320DVIEWSONIC型号：All波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF0306002AD00投影机关：BEEF030600BAD00电脑：BEEF030600FED00视频：BEEF0306006ED00S 视频：BEEF0306009ED00D V I：BEEF0306000ED00爱普生型号：810/800/600/TS10波特率：9600数据位：8停止位：1奇偶校验：0投影机开：505752204F4E0D投影机关：505752204F46460D电脑：534F2310D视频：534F4310DS 视频：534F4320DD V I：534F1320D新增ESC/VP21型HDMI 1：534F3300DHDMI 2：SOURCE A0,$0D (534F1300D) 型号：720/730/520/30/52/73/53/S1 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：505752204F4E0D投影机关：505752204F46460D电脑：534F1310D视频：534F4310DS 视频：534F4320DD V I：型号：735波特率：9600数据位：8停止位：1奇偶校验：0投影机开：505752204F4E0D投影机关：505752204F46460D电脑：534F1310D视频：534F4310DS 视频：534F4320DD V I：型号：8300/7800波特率：9600数据位：8停止位：1奇偶校验：0投影机开：505752204F4E0D投影机关：505752204F46460D电脑：534F2300D视频：534F4310DS 视频：534F4320DD V I：534F3300D型号：EMP/ELP-3500波特率：9600数据位：8停止位：1奇偶校验：0投影机开：1B0701000301F4投影机关：1B0701000300F5电脑：1B0701010010E7视频：1B0701010020D7S 视频：1B0701010020D7D V I：型号：EMP/ELP-5000/5100波特率：9600数据位：停止位：1奇偶校验：0投影机开：1B0701000301F4投影机关：1B0701000300F5电脑：1B0701010010E7视频：1B0701010020D7S 视频：1B0701010020D7D V I：型号：EMP-7000/ 7100波特率：9600数据位：8停止位：1奇偶校验：0投影机开：1B0701000301F4投影机关：1B0701000300F5电脑：1B0701010010E7视频：1B0701010020D7S 视频：1B0701010020D7D V I：型号：EMP/ELP-5300/7300/7350/7250/5350波特率：9600数据位：8停止位：1奇偶校验：0投影机开：1B0701000301F4投影机关：1B0701000300F5电脑：1B0701010010E7视频：1B0701010021D6S 视频：1B0701010022D5D V I：型号：EMP/ELP-5500/7500/8000/9000 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：1B0701000301F4投影机关：1B0701000300F5电脑：1B0701010010E7视频：1B0701010021D6S 视频：1B0701010022D5D V I：型号：EMP-8100/9100波特率：9600数据位：8停止位：1奇偶校验：0投影机开：1D301F1投影机关：1D300F2电脑：1D010E4视频：1D021D3S 视频：1D022D2D V I：1D050A4型号：EMP-8150波特率：9600数据位：8停止位：1奇偶校验：0投影机开：1D301F1投影机关：1D300F2电脑：1D010E4视频：1D021D3S 视频：1D022D2D V I：1D050A4型号：EMP-7700/7600/5600波特率：9600数据位：8停止位：1奇偶校验：0投影机开：1D301F1投影机关：1D300F2电脑：1D010E4视频：1D021D3S 视频：1D022D2D V I：1D050A4奥视型号：2800/2900/2950/3300/3350/3600波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF02060001CA0投影机关：BEEF02060001CA0电脑：BEEF13902CCCC00000CCCCCCCCCCCCCCCCCCCCCCCC视频：BEEF03190004E2013902CCCC00000CCCCCCCCCCCCCCCCCCCCCCCC S 视频：BEEF03190004E2013902CCCC00000CCCCCCCCCCCCCCCCCCCCCCCC D V I：型号：3650/3800/3850/3880波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF100500388B2500010008投影机关：BEEF100500388B2500010008电脑：BEEF100500FECE2600010000视频：BEEF100500C2CE2600010050S 视频：BEEF1005000ECF2600010040D V I：BEEF10050032CF2600010010型号：500/550/600/700波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF100500388B2500010008投影机关：BEEF100500388B2500010008电脑：BEEF100500FECE2600010000视频：BEEF100500C2CE2600010050S 视频：BEEF100500C2CE6D V I：东芝型号：250/251/440/551/D1/D2波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：02494E3103视频：02494E3303S 视频：02494E3403D V I：型号：380/381/780/781/*10U/*11U/*20U/*21U/790/791 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603视频：02494E3303S 视频：02494E3403D V I：02494E3203型号：680/681/450U/451U/650U/651U/650A/651A/470U/471U/670U/671U 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：02494E3103视频：02494E3203S 视频：02494E3203D V I：型号：B2 ultra S U波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：02494E3103视频：02494E3003S 视频：02494E3003D V I：型号：S30/T50/T50M/T700/T701/T600/T601/T500/T501/T400/T401/S200/S201波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：02494E3103S 视频：02494E3603D V I：型号：T720/T721/T620/T621/T520/T521/T520E/T521E/S220/S221 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：02494E3103视频：02494E3503S 视频：02494E3603D V I：型号：T3/S3波特率：19200数据位：8停止位：1奇偶校验：0投影机开：90D投影机关：90D电脑：90D视频：90DS 视频：90DD V I：90D型号：TDP-TW420波特率：9600数据位：8停止位：1奇偶校验：N投影机开：02504F4E03投影机关：02504F4603电脑：02494E3103视频：02494E3903S 视频：02494E3603飞浰普型号：All波特率：9600数据位：8停止位：1奇偶校验：0投影机开：504F10D投影机关：504F00D电脑：D视频：DS 视频：DD V I：富士通型号：7000SERIES波特率：19200数据位：8停止位：1奇偶校验：0投影机开：2150524D30300D投影机关：2150524D30300D电脑：2150524D37380D视频：2150524D30350DS 视频：2150524D30440DD V I：2150524D30360D型号：7500SERIES,C211SERIES波特率：19200数据位：8停止位：1奇偶校验：0投影机开：2150524D30310D投影机关：2150524D30320D电脑：2150524D37380D视频：2150524D30350DS 视频：2150524D30440DD V I：2150524D30360D惠普型号：ALL波特率：600数据位：8停止位：1奇偶校验：0投影机开：2A570D投影机关：2A5348444E0D电脑：2A5352433D310D视频：2A5352433D330DS 视频：2A5352433D340DD V I：佳能型号：LV-5100/5110/7105/7325/7320/7525,S1,*1,S2,*2,S3;LV5210/7210/7215波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330350D视频：4330370DS 视频：4330370DD V I：型号：LV-7345/7350/7355波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330350D视频：4330360DS 视频：4330360DD V I：4330380D型号：LV-7545波特率：9600数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330360D视频：4330380DS 视频：4332340DD V I：4332320D型号：7555波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4335300D视频：4333330DS 视频：4333340DD V I：4335320D明基型号：PB7 SERIES波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF02060083CCBA0000000000投影机关：BEEF02060031C1E电脑：BEEF031900C84B01DA02CCCC00000CCCCCCCCCCCCCCCCCCCCCCCC 视频：BEEF0319009B8801DA02CCCC00000CCCCCCCCCCCCCCCCCCCCCCCC S 视频：BEEF0319009B8801DA02CCCC00000CCCCCCCCCCCCCCCCCCCCCCCC D V I：型号：8225/8235/8125波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF02060013CEAA0000000000投影机关：BEEF0206003EC4D电脑：BEEF020600AEC6C视频：BEEF02060051C6CS 视频：BEEF02060080C7CD V I：型号：D*550波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF0投影机关：BEEF0电脑：BEEF03060040D00视频：BEEF030600D0D00S 视频：BEEF03060020D00D V I：型号：D*660波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF02060013CEAA0000000000投影机关：BEEF02060013CEAA0000000000电脑：BEEF031900C84B01DA02CCCC00000CCCCCCCCCCCCCCCCCCCCCCCC 视频：BEEF0319000B4901DA02CCCC00000CCCCCCCCCCCCCCCCCCCCCCCC S 视频：BEEF031900390B01DA02CCCC00000CCCCCCCCCCCCCCCCCCCCCCCC D V I：型号：VP150*波特率：115200数据位：8停止位：1奇偶校验：0投影机开：BEEF0投影机关：BEEF0电脑：BEEF03060040D0视频：BEEF030600D0D0S 视频：BEEF03060020D00D V I：型号：D*655波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF02060013CEAA0000000000投影机关：BEEF02060013CEAA0000000000电脑：BEEF020600C4C88D0000000000视频：BEEF020600C4C88D0000000000S 视频：BEEF020600C4C88D0000000000D V I：日立型号：S845W/*940W/*940E波特率：9600数据位：8停止位：1奇偶校验：0投影机开：31113F投影机关：31113E电脑：312121视频：312111S 视频：312111D V I：型号：*950W/*955W/*955E波特率：9600数据位：8停止位：1奇偶校验：0投影机开：31111F投影机关：31111E电脑：312121视频：312111S 视频：312112D V I：型号：S310W/S370W/S225/*275/*380W/*430/H*300/H*4090波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD00投影机关：BEEF0306002AD00电脑：BEEF030600FED00视频：BEEF0306006ED00S 视频：BEEF0306009ED00D V I：型号：S*5500W/*985W/*980W/*990W波特率：19200数据位：8停止位：1奇偶校验：0投影机开：BEEF030600BAD00投影机关：BEEF0306002AD00电脑：BEEF030600FED00视频：BEEF0306006ED00S 视频：BEEF0306009ED00D V I：BEEF0306000ED00三洋型号：SU35波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330320D电脑：4330350D视频：4330360DS 视频：4330360DD V I：型号：SU07/SU10/*U10/SU15/SU20/SU22/*U20/*U21/*U22/SU30/*U30/*U35 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330350D视频：4330370DS 视频：4330370DD V I：型号：SW10/SW15/*W10/*W15/SW20/*W20波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330350D视频：4330370DS 视频：4330370DD V I：型号：8800/8810/5600/*P10/*P07/SP10/SP20/*P20/*P21/*P17/*P18 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330350D视频：4330370DS 视频：4330370DD V I：型号：PLV-60波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330350D视频：4330380DS 视频：4332330DD V I：型号：PLC-*P40; PLC-*P45 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330350D视频：4330380DS 视频：4332340DD V I：4332320D型号：9000/9005波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：330360D视频：4330370DS 视频：4330380DD V I：型号：EF10/EF12/*F10/*F12 波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330350D视频：4330370DS 视频：4330380DD V I：4330350D型号：*F20/UF10波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330380D视频：4330370DS 视频：4330370DD V I：4330350D型号：*F30/EF30波特率：19200数据位：8停止位：1奇偶校验：0投影机开：4330300D投影机关：4330310D电脑：4330360D视频：4330370DS 视频：4332370DD V I：4330350D胜利型号：G200/M4000/G1000/Q*1G/M2000 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：D投影机关：D电脑：D视频：DS 视频：DD V I：型号：G150波特率：9600数据位：8停止位：1奇偶校验：0投影机开：D投影机关：D电脑：D视频：DS 视频：DD V I：D型号：S*21波特率：19200数据位：8停止位：1奇偶校验：0投影机开：D投影机关：D电脑：D视频：DS 视频：DD V I：D松下型号：7500U/7600U/595U/592U/390U/U1*90/U1S90 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：024949533A52473103视频：024949533A56494403S 视频：024949533A53564403D V I：型号：76U/56U/75U/55U/797U/797P*U/797V*U/797PWU/797VU/597U/795U/730NTU波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：024949533A52473103视频：024949533A56494403S 视频：024949533A53564403D V I：型号：711/701/511/501/711U/701U/501U/520/720/7500/7600波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：024949533A52473103视频：024949533A56494403S 视频：024949533A53564403D V I：型号：780NTU/750U/759VU/759*U/6500U/6600U/*100波特率：9600数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：024949533A52473103视频：024949533A56494403S 视频：024949533A53564403D V I：024949533A44564903型号：*100/*200/F1*510/U1*92/U1*91/U1S91/U1*86/U1S86/E1AW10/165 波特率：9600数据位：8停止位：1投影机开：02504F4E03投影机关：02504F4603电脑：024949533A52473103视频：024949533A56494403S 视频：024949533A53564403D V I：024949533A44564903自动：024F415303型号：PT-SLZ67C/PT-SLW73C…波特率：19200数据位：8停止位：1奇偶校验：0投影机开：02504F4E03投影机关：02504F4603电脑：024949533A52473103视频：024949533A56494403S 视频：024949533A53564403D V I：024949533A44564903HDMI ：024949533A48443103索尼型号：P*32波特率：38400数据位：停止位：1奇偶校验：2投影机开：A0542E000000A15A投影机关：A0542F000000A05A电脑：A0542B000000A45A视频：A0542A000000A55AS 视频：D V I：型号：P*11波特率：38400数据位：8停止位：1投影机开：A9172E0000003F9A投影机关：A9172F0000003F9A电脑：A9172B0000003F9A视频：A9172A0000003F9AS 视频：D V I：型号：P*35/P*40/F*51波特率：38400数据位：8停止位：1奇偶校验：2投影机开：A039A投影机关：A039A电脑：A039A视频：A019AS 视频：A019AD V I：Vpl-c*130夏普型号：C30*U/NV4SU/D100U/D120U/E1200U/NV5*U/NV6*U/P10*U 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：504F10D 〔〞POWR 1,$0D〞〕投影机关：504F00D电脑：D视频：DS 视频：DHDMI 1 : D (‘IRGB 3,$0D’)HDMI 2 : D (‘IRGB 4,$0D’)D V I：型号：NV2SB/NV2U/NV3*U/C40*U/C45S/C50*/C55*波特率：9600数据位：8停止位：1奇偶校验：0投影机开：504F10D投影机关：504F00D电脑：D视频：DS 视频：DD V I：型号：A10*/A10S/C20*U/E3000U/E3500U/A20*/B10S 波特率：9600数据位：8停止位：1奇偶校验：0投影机开：504F10D投影机关：504F00D电脑：D视频：DS 视频：DD V I：型号：M15*/M15S波特率：9600数据位：8停止位：1奇偶校验：0投影机开：504F10D投影机关：504F00D电脑：D视频：DS 视频：DD V I：D型号：P20*U/V10WU/V10*U/P25*波特率：9600数据位：8停止位：1奇偶校验：0.投影机开：504F10D投影机关：504F00D电脑：D视频：DS 视频：DD V I：D型号：NV7*U波特率：9600数据位：8停止位：1奇偶校验：0投影机开：504F10D投影机关：504F00D电脑：D视频：DS 视频：DD V I：D*G-PH80WA/80WG波特率：115200,N,8,1504F10DD49,52,47,42,20,20,20,33,JVC 型号：DLA-*C988/788/388波特率：19200数据位：8停止位：1奇偶校验：0投影机开：10A投影机关：00A电脑：30AP ：20AHDMI 1 ：60AHDMI 2 ：70A。

控制系统中投影机RS232串口代码

VGA2：02H49H4EH32H03H
视频：02H49H4EH33H03H
S-VIDEO：02H49H4EH34H03H
CAMERA：02H49H4EH36H03H
东芝
DIN-8P
RD：1
TD：7
GND：4
新的机型
9600bps
220型
开机：02H50H4FH4EH03H
关机：02H50H4FH46H03H（有确认信息）
关机：BEHEFH80H06H00H00H00H01H00H01H00H00H00H
VGA1：BEHEFH80H06H00H00H00H01H00H32H00H00H00H
DVI1：BEHEFH80H06H00H00H00H01H00H32H00H01H00H
S1：BEHEFH80H06H00H00H00H01H00H32H00H02H00H
INPUTA(computer) : A5H 01H 00H 01H 00H 01H 03H 00H 01H 00H 01H 17H 00H 80H 08H 00H 06H 40H 54H 2BH 00H 00H 00H A4H 5AH
VIDEO : A5H 01H 00H 01H 00H 01H 03H 00H 01H 00H 01H 17H 00H 80H 08H 00H 06H 40H 54H 2AH 00H 00H 00H A5H 5AH
视频：49H 56H 3BH 44H 20H 20H 20H 31H 0DH
普乐士(PLUS)
U2 850W
19200 bps
DB9：
RD：3
GND：5
TD：2
开机：23H 50H 31H 0DH 0AH
关机：23H 50H 30H 0DH 0AH

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

所有投影机的232串口码关于串口控制投影机的操作方法的几个步骤1、将中控接上电源，连好控制面板2、将中控主机串口（RS232）接口与电脑主机COM口连接好3、将中控系统随机的光盘放入电脑中，打开“串口写码程序”软件4、写码程序设置处理：A：选择电脑的COM口，注意该端口不能被占用掉，否则无法与中控通讯B：选择输入码格式，16进制还是ASCII码C：选择波特率D：点击“电源开”键，并清空输入窗，按照投影机灯泡“电源开”的标准串口码输入到窗口中，并点击“确认”键后再点击“发送”键，此时应在控制面板上听到“嘟”—“嘟”两声接收蜂鸣，表示该码发送并成功接收到中控芯片中。

E：依次将“电源关”、“计算机”、“视频”键的串口码输入到中控中。

F：将中控主机控制投影机端口选择“串口控制”接口，并将控制接插头插入，在投影机机身上“computer”控制口或称“RS232”控制接口上找到正确的接线端，一般投影机控制脚被明确表示出来，如三洋投影机,NEC,等为8针圆脚（4脚接地，1脚接收等）。

爱普生是标准九针口 (2脚接受,5脚接地) ..........市场上现流行的RS232接口有两种：一种是标准9针接口，另一种是圆孔8针接口。

串口写入程序文件夹里文件的说明：1、串口写码程序为单机的中控写码程序，此程序不可导入和导出串口码2、串口写码程序＿通用为通用的写码程序。

A:根据选择可对单机的中控和网络中控进行写串口码，程序中里有个机器类别选择即为此功能,现此中控为单机的中控;B:在原来的基础上增加了串口码文件可导入和串口码可导出到文件的功能。

在没有串口码文件时，先将串口码输入到投影机代码输入窗中，接着按导出代码，然后将其取一文件名保存好,依次将投影机的所有串口码导出并保存，有了串口码文件后，将程序左边所有的设置设好，接着点导入代码按钮，选择相应的串口代码文件后，出现一对话窗“导入结束，按“发送”开始”，此时点“OK”，再点发送即可，发送串口码时，会有声音提示，到最近一声响时串口代码就发送好了。

3、COM测试为串口代码的测试软件4、投影机串口码为有关的一些投影机串口代码，可供参考5、关于串口控制投影机的操作方法的几个步骤为串口代码写入的一些注意事项，请仔细阅读S50U S200U9600bpsDIN-8PRD：1TD：7GND：4开机：30H,30H,21H,0DH关机：30H,30H,22H,0DHVGA1：30H,30H,5FH,72H,31H,0DH 视频：30H,30H,5FH,76H,31H,0DH SHAPR C30MIMITSUBI(三菱)S50U S200U9600bpsDIN-8PRD：1TD：7GND：4开机：30H 30H 21H 0DH关机：30H 30H 22H 0DHVGA1：30H 30H 5FH 72H 31H 0DH 视频：30H 30H 5FH 76H 31H 0DHDB9：RD：2GND：5TD：3C30(夏普)DB9：RD：2GND：5TD：39600bps开机：50H,4FH,57H,52H,20H,20H,20H,31H,0DH 关机：50H,4FH,57H,52H,20H,20H,20H,30H,0DH VGA1：49H,52H,47H,42H,20H,20H,20H,31H,0DH 视频：49H,56H,3BH,44H,20H,20H,20H,31H,0DH(夏普)9600bps开机：50, H 4FH 57H 52H 20H 20H 20H 31H 0DH关机：50H 4FH 57H 52H 20H 20H 20H 30H 0DHVGA1：49H 52H 47H 42H 20H 20H 20H 31H 0DH视频：49H 56H 3BH 44H 20H 20H 20H 31H 0DH普乐士(PLUS)U2 850W19200 bps开机： BEH,EFH,02H,06H,00H,79H,C0H,E0H,00H,00H,00H,00H,00H 关机：BEH,EFH,02H,06H,00H,A8H,C1H,E1H,00H,00H,00H,00H,00H VGA1：BEH,EFH,02H,06H,00H,0DH,C4H,D4H,00H,00H,00H,00H,00H 视频：BEH,EFH,02H,06H,00H,DCH,C5H,D5H,00H,00H,00H,00H,00H普乐士(PLUS)U2 850W19200 bps开机： BEH EFH 02H 06H 00H 79H C0H E0H 00H 00H 00H 00H 00H 关机：BEH EFH 02H 06H 00H A8H C1H E1H 00H 00H 00H 00H 00H VGA1：BEH EFH 02H 06H 00H 0DH C4H D4H 00H 00H 00H 00H 00H视频：BEH EFH 02H 06H 00H DCH C5H D5H 00H 00H 00H 00H 00H明基(X550)DIN-8PRD：7TD：3GND：外壳19200 bps开机： BEH,EFH,02H,04H,00H,57H,48H,01H,00H,01H,00H关机：BEH,EFH,02H,04H,00H,A7H,48H,01H,00H,02H,00HVGA1：BEH,EFH,03H,06H,00H,40H,D2H,01H,00H,07H,00H,00H,00H 视频：BEH,EFH,03H,06H,00H,D0H,D3H,01H,00H,07H,00H,01H,00H S-视频：BEH,EFH,03H,06H,00H,20H,D3H,01H,00H,07H,00H,02H,00H明基(X550)DIN-8PRD：7TD：3GND：外壳 19200 bps开机： BEH EFH 02H 04H 00H 57H 48H 01H 00H 01H 00H关机：BEH EFH 02H 04H 00H A7H 48H 01H 00H 02H 00HVGA1：BEH EFH 03H 06H 00H 40H D2H 01H 00H 07H 00H 00H 00H视频：BEH EFH 03H 06H 00H D0H D3H 01H 00H 07H 00H 01H 00H S-视频：BEH EFH 03H 06H 00H 20H D3H 01H 00H 07H 00H 02H 00H明基(DX655)DIN-8PRD：7TD：3GND：外壳LGRT-JT40DB9： 19200 bps 开机：BEH EFH 02H 06H 00H 13H CEH AAH 00H 00H 00H 00H 00H关机：BEH EFH 02H 06H 00H 13H CEH AAH 00H 00H 00H 00H 00HBEH EFH 02H 06H 00H C4H C8H 8DH 00H 00H 00H 00H 00H视频：BEH EFH 02H 06H 00H C4H C8H 8DH 00H 00H 00H 00H 00HS-视频：BEH EFH 02H 06H 00H C4H C8H 8DH 00H 00H 00H 00H 00HOPTOMA明基：波特率：19200，十六进制POWER：BE EF 02 06 00 13 CE AA 00 00 00 00 00INPUT SELECT：BE EF 02 06 00 C4 C8 8D 00 00 00 00 00 ZOOM＋：BE EF 02 06 00 AD CD B4 00 00 00 00 00ZOOM－：BE EF 02 06 00 7C CC B5 00 00 00 00 00DB9：RD：2TD：3GND：5 1241PXG20波特率：9600 开机：POWR（3空格）1（回车）关机：POWR（3空格）0（回车）视频：IVED （3空格）1（回车）VGA1：IRGB （3空格）1（回车）VGA2：IRGB（3空格）2（回车）EPSONDB9：RD：2GND：5TD：35600和7700的投影机的6脚要接高电平810/600/800/820波特率：9600 开机：PWR（空格）ON（回车）关机：PWR（空格）OFF（回车）RGB1（ANALOG）：SOURCE（空格）11（回车）RGB1（DIGITAL）：SOURCE（空格）12（回车）RGB1（RGB-VIDEO）：SOURCE（空格）13（回车）RGB2（ANALOG）：SOURCE（空格）21（回车）RGB2（RGB-VIDEO）：SOURCE（空格）22（回车）RGB2（YCBCR）： SOURCE（空格）23（回车）RGB2（YPBPR）： SOURCE （空格）24（回车）视1：SOURCE（空格）41（回车）S视：SOURCE（空格）42（回车）5600/7600/5300/7350/7250 开机：1BH，07H，01H，00H，03H，01H，F4H关机：1BH，07H，01H，00H，03H，00H，F5HVGA1：1BH，07H，01H，01H，00H，10H，EFHVGA2：1BH，07H，01H，01H，00H，11H，E8HS-VIDEO：1BH，07H，01H，01H，00H，22H，D7HVIDEO：1BH，07H，01H，01H，00H，21H，D7H7700 开机：0x1d,0x00,0x09,0x01,0x01,0x00,0x03,0x01,0xf1关机：0x1d,0x00,0x09,0x01,0x01,0x00,0x03,0x00,0xf2视频：0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x21,0xd3S: 0x1d,0x00,0x09, 0x01,0x01,0x01,0x00,0x22,0xd2VAG1:0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x10,0Xe4BNC_RGB:0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x30,0xc4BNC_YcrCb:0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x40,0xb4DVI:0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x50,0xa48000波特率：9600 开机：PWR；1（回车）关机：PWR；0（回车）VGA1：SRC；0（回车）视频：SRC；2（回车）8775/8675波特率：19200开机：BEH，EFH，03H，06H，00H，2AH，D3H，01H，00H，00H，60H，00H，00H 关机：BEH，EFH，03H，06H，00H，BAH，D2H，01H，00H， 00H，60H，01H，00HRGB1：BEH，EFH，03H，06H，00H，FEH，D2H，01H，00H，00H，20H，00H，00HRGB2：BEH，EFH，03H，06H，00H，3EH，D0H，01H，00H， 00H，20H，04H，00H 视频：BEH，EFH，03H，06H，00H，6EH，D3H，01H，00H，00H，20H，01H，00H S-VIDEO：BEH，EFH，03H，06H，00H，9EH，D3H，01H，00H，00H，20H，02H，00HDVI：BEH，EFH，03H，06H，00H，0EH，D2H，01H，00H，00H，20H，03H，00H松下开机：02H，PON，03H关机：02H，POF，03H视频：02H，IIS，“：”，VID，03H S视频：02H，IIS，“：”，SVD，03H RGB1：02H，IIS，“：”，RG1，03H RGB2：02H，IIS，“：”，RG2，03H波特率：19200，ASCII码，码尾加回车开机：IP＠G回车IPRM01回车IP＠Q回车关机：IP＠G回车IPRM02回车IP＠Q回车 RGB1：IP＠G回车IPRM03回车IP＠Q回车 VIDEO：IP＠G回车IPRM05回车IP＠Q回车波特率：19200，ASCII码，码尾加回车开机：C00回车关机：C01回车视频：C06回车计算机：C05回车上：C3C回车下：C3D回车左：C3B回车右：C3A回车大：C30回车小：C31回车DIN-8 PRD：1 TD：7 GND：4开机：02H，PON，03H关机：02H，POF，03H （有确认信息）关机：02H，PSD，03H （没有确认信息）VGA1：02H，IN1，03HVGA2：02H，IN2，03H视频：02H，IN3，03HS-VIDEO：02H，IN4，03HCAMERA：02H，IN6，03H东芝DIN-8 PRD串口码有两种形式，一种是ASCII码，另一种是16进制码。
