通过RS-232串口控制投影机开关在很多情况下需要能对投影机进行自动开关机。
本文讲解如何通过PC机的rs232串口控制投影机定时自动开关,并提供免费的软件。
投影机一般可以使用rs232串口或者红外遥控的方式来进行开关控制。
红外遥控的开关机指令是相同的,加上红外自身的特点,它的可靠性就不是很强了,而串口是有线连接,开关机指令也不同,具有很高的可靠性。

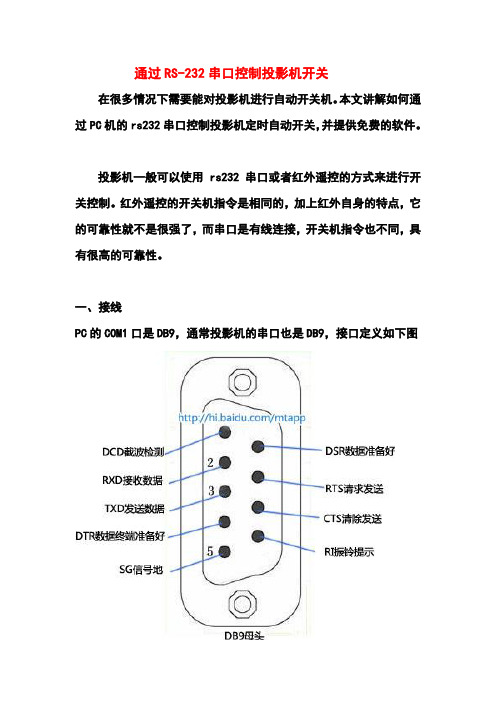

一、接线PC的COM1口是DB9,通常投影机的串口也是DB9,接口定义如下图通常只需要连接2接收数据,3发送数据,5地就可以了,23需要交叉连接,RXD接TXD。
二、RS232中控码有串口的投影机都会有中控码,开机与关机是最基本的中控码,你可以查看投影机的说明书,或者询问厂商或经销商。
很多说明书上并没有写到中控码,有些经销商也可能不知道(他们只管卖),最好是询问厂商,当然也有可能在百度上搜到。
只要有rs232接口的投影机就一定有这个中控码,尽管有些经销商会说没有。
你需要得到以下参数波特率多数是9600或19200校验位多数是无检验(NONE),还有可能是偶(EVEN)奇(ODD)数据位多数是8停止位多数是1开机码即开机指令代码,可能是一个字符串或者16进制的数据关机码即关机指令代码,可能是一个字符串或者16进制的数据三、控制开关机AutoSwitcher程序是开发rs232串口开关控制程序,可以定时自动发送开关指令,下载地址:/mtapp/autoswitcher.asp程序需要.net framework 2.0支持,如果你的电脑上没装,需要装一下。
使用记事本打开config.xml编辑参数<?xml version="1.0" encoding="utf-8"?><SP><!--控制的设备名称,显示在提示框和标题栏上--><name>投影机</name><!--端口--><port>COM1</port><!--波特率--><baudrate>19200</baudrate><!--奇偶检验 Even Odd Mark None Space--><parity>None</parity><!--数据位--><databits>8</databits><!--停止位 1 1.5 2--><stopbits>1</stopbits><!--启用RTS 0:不启用 1:启用--><rts>0</rts><!--使用十六进制发送--><hex>1</hex><!--开机码--><on>F<?xml:namespace prefix = st1 />123A0</on><!--关机码--><off>F123B1</off><!--定时开关机时间,可以自由增加或删除“<ontime></ontime>”“<offtime></offtime>”标签--><!--时间格式 hh:mm:ss--><ontime>08:30:00</ontime><offtime>10:30:00</offtime><ontime>11:00:00</ontime><offtime>13:00:00</offtime></SP>设置好串口参数后可以运行AutoSwitcher.exe,运行后在右下角托盘中有一个图标,双击可打开窗口,点击立即开、立即关可以测试参数与接线是否正确。

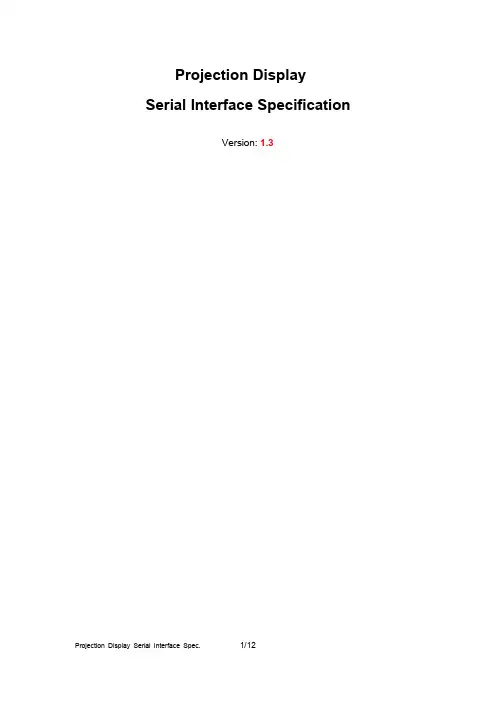

Projection Display Serial Interface SpecificationVersion: 1.3Table of Contents1.RS232 SETTING (3)2.CONTROL COMMAND DIAGRAM (3)3.CONTROL SEQUENCE (3)4.OPERATION COMMANDS (4)5.REMOTE COMMANDS (5)6.SET VALUE COMMAND (6)7.QUERY COMMAND (7)8. H Y P E R T E R M I N A L U T I L I T Y (8)APPENDIX 1 (12)1. RS232 SettingBaud rate: 9600Parity check: NoneData bit: 8Stop bit: 1Minimum delay for next command: 1ms2. Control Command Diagram The command is structured by the Header code, command code, data code and end code. Most of the commands are structured except some for the compatibility issue with other projectors.Header code Command code Data code End code HEX 7Eh Command Data 0DhASCII ‘~’Command Data CR3. Control SequenceThe projector may send a return code after it received a command. If the command isn’t received correctly, the projector will not send the return code4. Operation CommandsThe operation commands execute the basic operation setting of this projector.Operation ASCII HEXPower On ※~ P N CR ※7Eh 50h 4Eh 0Dh Power Off ~ P F CR 7Eh 50h 46h 0Dh Auto Image ~ A I CR 7Eh 41h 49h 0Dh Input Select RGB ~ S R CR 7Eh 53h 52h 0Dh Input Select RGB2 ~ S G CR7Eh 53h 47h 0Dh Input Select DVI ~ S D CR 7Eh 53h 44h 0Dh Input Select Video ~ S V CR 7Eh 53h 56h 0Dh Input Select S-Video ~ S S CR 7Eh 53h 53h 0Dh Input Select Component ~ S Y CR 7Eh 53h 59h 0Dh Input Select Wireless ~ S W CR7Eh 53h 57h 0Dh ※ Power On command will not work for 1 minute after the power off command triggered.※CR : Carriage Return.5. Remote CommandsThe remote commands simulate the code send from IR remote handset. Button’s name ASCII HEXUP arrow ~ r U CR 7Eh 72h 55h 0Dh DOWN arrow ~ r D CR 7Eh 72h 44h 0Dh LEFT arrow ~ r L CR 7Eh 72h 4Ch 0Dh RIGHT arrow ~ r R CR 7Eh 72h 52h 0Dh POWER ~ r P CR 7Eh 72h 50h 0Dh EXIT ~ r E CR 7Eh 72h 45h 0Dh INPUT ~ r I CR 7Eh 72h 49h 0Dh AUTO ~ r A CR 7Eh 72h 41h 0Dh KEYSTONE+ ~ r K CR 7Eh 72h 4Bh 0Dh KEYSTONE- ~ r J CR 7Eh 72h 4Ah 0Dh MENU ~ r M CR 7Eh 72h 4Dh 0Dh STATUS ~ r S CR 7Eh 72h 53h 0Dh MUTE ~ r T CR 7Eh 72h 54h 0Dh ZOOM+ ~ r Z CR 7Eh 72h 5Ah 0Dh ZOOM- ~ r Y CR 7Eh 72h 59h 0Dh BLANK ~ r B CR 7Eh 72h 42h 0Dh FREEZE ~ r F CR 7Eh 72h 46h 0Dh VOLUME+ ~ r V CR 7Eh 72h 56h 0Dh VOLUME- ~ r W CR 7Eh 72h 57h 0Dh Enter ~ r N CR 7Eh 72h 4Eh 0Dh6. Set Value CommandITEM ASCII HEXBrightness ~ s B ? CR ※7Eh 73h 42h ?h 0Dh Contrast ~ s C ? CR7Eh 73h 43h ?h 0Dh Color ~ s R ? CR7Eh 73h 52h ?h 0Dh Tint ~ s N ? CR7Eh 73h 4Eh ?h 0Dh Scaling ~ s A ? CR 7Eh 73h 41h ?h 0Dh Color Temperature ~ s T ? CR7Eh 73h 54h ?h 0Dh Projection Mode ~ s J ? CR7Eh 73h 4Ah ?h 0Dh ※ ? : ASCII DataData RangeITEM Set Data Range Source Brightness0 ~ 127 RGB0 ~ 200 Video Contrast 0 ~ 200RGB / Video Color 0 ~ 200VideoTint 0 ~ 200Video Scaling 0: 4:3 1: 16:9 RGB / Video Color Temperature 0:Cool 1:Normal 2:Warm 3:User RGB / VideoRGB / Video Projection Mode 0:Front 1:Rear+Ceiling 2:Rear3:CeilingAttention: Data range may be different for different modelsExample 1. Adjust Brightness value to 100Send Command : ~sB100CRExample 2. Adjust Color Temperature to WarmSend Command : ~sT2CR7. Query CommandITEM ASCII HEXSoftware Version ~ q V CR 7Eh 71h 56h 0Dh Power State ~ q P CR7Eh 71h 50h 0Dh Input Select ~ q S CR7Eh 71h 53h 0Dh Lamp Hours ~ q L CR7Eh 71h 4Ch 0Dh Brightness ~ q B CR 7Eh 71h 42h 0Dh Contrast ~ q C CR7Eh 71h 43h 0Dh Color (Video) ~ q R CR7Eh 71h 52h 0Dh Tint (Video) ~ q N CR7Eh 71h 4Eh 0Dh Scaling ~ q A CR 7Eh 71h 41h 0Dh Color Temperature ~ q T CR7Eh 71h 54h 0Dh Projection Mode ~ q J CR7Eh 71h 4Ah 0DhResponse messageITEM Response Message examplesSoftware Version SAA0. 23Power State On OffInput Select RGB DVI Video S-Video DVDHDTVLamp Hours 2000Brightness 100Contrast 100Color (Video) 100Tint (Video) 100Scaling 4:3 16:9Color Temperature Cool Normal Warm UserProjection Mode Front Rear+Ceiling Rear CeilingExample 1. Get Brightness valueSend Command : ~qBCRResponse : 100Example 2. Get Color TemperatureSend Command : ~qTCRResponse : Warm8. HYPER TERMINAL UTILITY8-1 Connect the RS232 Cable between your computer and Projector。

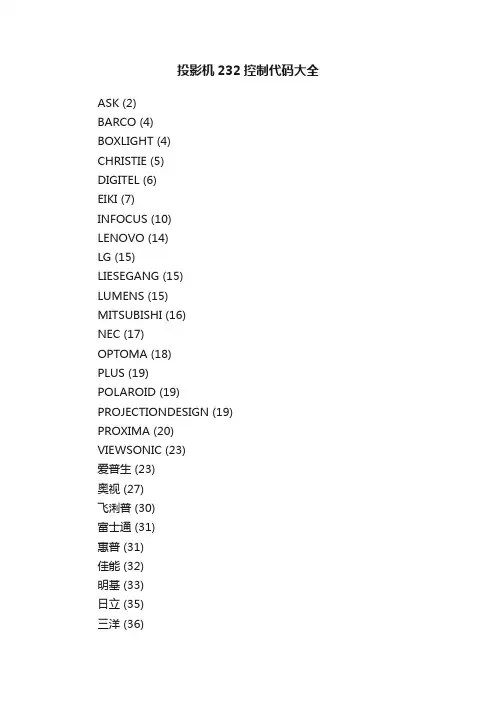

投影机232控制代码大全ASK (2)BARCO (4)BOXLIGHT (4)CHRISTIE (5)DIGITEL (6)EIKI (7)INFOCUS (10)LENOVO (14)LG (15)LIESEGANG (15)LUMENS (15)MITSUBISHI (16)NEC (17)OPTOMA (18)PLUS (19)POLAROID (19) PROJECTIONDESIGN (19)PROXIMA (20)VIEWSONIC (23)爱普生 (23)奥视 (27)飞浰普 (30)富士通 (31)惠普 (31)佳能 (32)明基 (33)日立 (35)三洋 (36)胜利 (40)松下 (41)索尼 (42)夏普 (43)3M型号:7640/7650/7740/7750/8649/8746/8747/8749/8795/8640;S10/S40/X40/S50/X50波特率:19200数据位:8停止位:1奇偶校验:0投影机开:BEEF030600BAD2010000600100投影机关:BEEF0306002AD3010000600000电脑:BEEF030600FED2010000200000视频:BEEF0306006ED3010000200100 S 视频:BEEF0306009ED3010000200200 D V I:型号:8625/8725/8730/8740波特率:9600数据位:8停止位:1奇偶校验:0投影机开:31111F投影机关:31111E电脑:312121视频:312111S 视频:312112D V I:型号:8635/8670/8745/8770波特率:9600数据位:8停止位:1奇偶校验:0投影机开:31113F投影机关:31113E电脑:312121视频:312111S 视频:312111D V I:型号:8660/8780波特率:19200数据位:8停止位:1奇偶校验:0投影机开:4430305730300D投影机关:4430305730310D电脑:4430325730310D视频:4430325731310DS 视频:4430325731320DD V I:型号:8765/8790; X65波特率:19200数据位:8停止位:1奇偶校验:0投影机开:BEEF030600BAD2010000600100投影机关:BEEF0306002AD3010000600000 电脑:BEEF030600FED2010000200000 视频:BEEF0306006ED3010000200100 S 视频:BEEF0306009ED3010000200200 D V I:BEEF0306000ED2010000200300 ASK型号:C160/C180波特率:19200数据位:8停止位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电脑:285352433129视频:285352433429S 视频:285352433329D V I:285352433029型号:1280; A8+/A9+/A10+波特率:1200数据位:7停止位:1奇偶校验:0投影机开:5057523B310D投影机关:5057523B300D电脑:5352433B300D视频:5352433B320DS 视频:5352433B310DD V I:型号:C85/C95/C105/C90/C100波特率:9600数据位:8停止位:1奇偶校验:0投影机开:BEEF8006000000010001000100 投影机关:BEEF8006000000010001000000 电脑:BEEF8006000000010032000000 视频:BEEF8006000000010032000300 S 视频:BEEF8006000000010032000200 D V I:BEEF8006000000010032000500型号:C300波特率:9600数据位:8停止位:1奇偶校验:0投影机开:5057523B310D投影机关:5057523B300D电脑:5352433B300D视频:5352433B310DS 视频:5352433B310DD V I:BARCO型号:ALL BUT NOT IQ SERIES 波特率:9600数据位:8停止位:1奇偶校验:0投影机开:FE016566FF投影机关:FE016667FF电脑:FE01310536FF视频:FE01310133FFS 视频:FE01310234FFD V I:FE01310738FF型号:IQ SERIES波特率:9600数据位:8停止位:1奇偶校验:0投影机开:FE016566FF投影机关:FE016667FF电脑:FE0138023BFF视频:FE0138033CFFS 视频:FE0138043DFFD V I:FE0138053EFFBOXLIGHT型号:CP322I/CP731I波特率:19200数据位:8停止位:1奇偶校验:0投影机开:BEEF030600BAD2010000600100 投影机关:BEEF0306002AD3010000600000 电脑:BEEF030600FED2010000200000 视频:BEEF0306006ED3010000200100S 视频:BEEF0306009ED3010000200200 D V I:型号:MP650I/MP86I/MP93I波特率:19200数据位:8停止位:1奇偶校验:0投影机开:31113F投影机关:31113E电脑:312121视频:312111S 视频:312111D V I:型号:MP83I波特率:19200数据位:8停止位:1奇偶校验:0投影机开:31111F投影机关:31111E电脑:312121视频:312111S 视频:312111D V I:CHRISTIE型号:DS-30波特率:19200数据位:8停止位:1奇偶校验:0投影机开:BEEF03190012D5019C02000000010000 投影机关:BEEF0319008214019C02000000000000 电脑:BEEF031900EAE9010144000000000000 视频:BEEF031900B92A010144000000050000 S 视频:BEEF03190029EB010144000000040000 D V I:BEEF0319008B68010144000000020000型号:EPS 1024波特率:4800数据位:8停止位:1奇偶校验:0投影机开:2150524D30310D投影机关:2150524D30320D电脑:2150524D30380D视频:2150524D30350DS 视频:2150524D30440DD V I:型号:Mirage&Vista&Roadster X&S series, Roadie (not S12 or X10)波特率:9600数据位:8停止位:1奇偶校验:0投影机开:28505752203129投影机关:28505752203029电脑:2853494E2030203129视频:2853494E2030203329S 视频:2853494E2030203329D V I:DIGITEL型号:ALL波特率:9600数据位:8停止位:1奇偶校验:0投影机开:BEEF0306002AD3010000600000 投影机关:BEEF030600BAD2010000600100 电脑:BEEF020600D3C0EA0000000000 视频:BEEF020600E0C0E90000000000 S 视频:BEEF0306009ED3010000200200 D V I:BEEF0306000ED2010000200300 EIKI型号:SD10波特率:19200数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330310D0A电脑:4330350D0A视频:4333330D0AS 视频:4333340D0AD V I:型号:LC-X999/984/990/983/980U/980E/982U/870U/970U/970E/860/ 波特率:19200数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电脑:4330350D0A视频:4330370D0AS 视频:4330370D0AD V I:型号:XC1/XM2/SM3/NB1/NB2/XNB1/XNB2波特率:19200数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电脑:4330350D0A视频:4330370D0AS 视频:4330370D0AD V I:型号:LC-SM2/1, XM1波特率:19200数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电脑:4330350D0A视频:4330370D0AS 视频:4330370D0AD V I:型号:XG200/XG100/XG110/XG210 波特率:19200数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电脑:434620494E50555420310D0A 视频:434620494E50555420330D0AS 视频:434620494E50555420330D0AD V I:434620494E50555420320D0A型号:LC-XNB4M&S, LC-XNB4&S, LC-NB4&S波特率:19200数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电脑:4330350D0A视频:4330360D0AS 视频:4330360D0AD V I:型号:LC-SX3/2/1* & LC-X3/21A* LC-X1*/X50 波特率:19200 数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A视频:4330370D0AS 视频:4330380D0AD V I:型号:LC-X4&L & LC-SX4L; B SERIES LX-XB25/XB20/SB20 波特率:19200数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330310D0A电脑:4330360D0A视频:4330370D0AS 视频:4330370D0AD V I:4330350D0A型号:LC-XNB3&W&S & NB3W&E&E波特率:19200数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A视频:4330360D0AS 视频:4330360D0AD V I:4330380D0A型号:XT1/XT2/XT3/UXT1/UXT3/X4/X5/SX4 波特率:19200 数据位:8停止位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电脑:4330380D0A视频:4330360D0AS 视频:4330370D0AD V I:4330350D0AINFOCUS型号:1200波特率:9600数据位:8停止位:1奇偶校验:0投影机开:3030210D投影机关:3030220D电脑:30305F72310D 视频:30305F76310D S 视频:30305F76310D D V I:型号:770波特率:9600数据位:7停止位:1奇偶校验:0投影机开:3030210D投影机关:3030220D电脑:30305F72310D 视频:30305F76320D S 视频:30305F76310D D V I:型号:640/540波特率:19200数据位:8停止位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电脑:285352433129视频:285352433429S 视频:285352433329D V I:285352433029型号:225/350/340/435z/425z/425/420/400 波特率:19200 数据位:8停止位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电脑:285352433029视频:285352433129S 视频:285352433129D V I:型号:530/500。
HITACHI: CP—HX3000/CP—X43019200 8 N 1POWER ON: BE EF 03 06 00 BA D2 01 00 00 60 01 00 POWER OFF:BE EF 03 06 00 2A D3 01 00 00 60 00 00 SOURCE:RGB1: BE EF 03 06 00 FE D2 01 00 00 20 00 00RGB2:BE EF 03 06 00 3E D0 01 00 00 20 04 00 DIGITAL: BE EF 03 06 00 0E D2 01 00 00 20 03 00VIDEO: BE EF 03 06 00 6E D3 01 00 00 20 01 00SVIDEO:BE EF 03 06 00 9E D3 01 00 00 20 02 00 COMPONENT: BE EF 03 06 00 AE D1 01 00 00 20 00 00INFOCUS:9600 N 8 1POWER ON 28 50 57 52 31 29POWER OFF 28 50 57 52 30 29STANDBY ON 28 53 54 42 31 29STANDBY OFF 28 53 54 42 30 29SOURCE1 28 53 52 43 30 29SOURCE2 28 53 52 43 31 29SOURCE3 28 53 52 43 32 29SOURCE4 28 53 52 43 33 29SOURCE5 28 53 52 43 34 29SOURCE6 28 53 52 43 35 29如果不行,可以试一下在各代码后再加结束码: 0D再不行,试一下先把各代码的28和29去掉,再加结束码:0Depson9600 N 8 1POWER ON p w r on 50 57 52 20 4f 4e 0dPOWER OFF p w r off 50 57 52 20 4f 46 46 0d品牌型号串口码飞利普DB9:RD:2TD:3GND:5 1241PXG20波特率:9600 开机:POWR(3空格)1(回车) 关机:POWR(3空格)0(回车)视频:IVED (3空格)1(回车)VGA1:IRGB(3空格)1(回车)VGA2:IRGB(3空格)2(回车)NECDIN-8PRD:1GND:4TD:7 440波特率38400VT650波特率:19200 开机:02H,00H,00H,00H,00H,02H 关机:02H,01H,00H,00H,00H,03HRGB:02H,03H,00H,00H,02H,01H,01H,09H视频:02H,03H,00H,00H,02H,01H,06H,0EHS-视频:02H,03H,00H,00H,02H,01H,0BH,13HEPSONDB9:RD:2GND:5TD:35600和7700的投影机的6脚要接高电平810/600/800/820 波特率:9600 开机:PWR(空格)ON(回车)关机:PWR(空格)OFF(回车)RGB1(ANALOG):SOURCE(空格)11(回车)RGB1(DIGITAL):SOURCE(空格)12(回车)RGB1(RGB—VIDEO):SOURCE(空格)13(回车) RGB2(ANALOG):SOURCE(空格)21(回车)RGB2(RGB—VIDEO):SOURCE(空格)22(回车)RGB2(YCBCR):SOURCE(空格)23(回车)RGB2(YPBPR):SOURCE(空格)24(回车)视1:SOURCE(空格)41(回车)S视:SOURCE(空格)42(回车)5600/7600/5300/7350/7250开机:1BH,07H,01H,00H,03H,01H,F4H关机:1BH,07H,01H,00H,03H,00H,F5HVGA1:1BH,07H,01H,01H,00H,10H,EFH VGA2:1BH,07H,01H,01H,00H,11H,E8H S—VIDEO:1BH,07H,01H,01H,00H,22H,D7H VIDEO:1BH,07H,01H,01H,00H,21H,D7H7700 开机:0x1d,0x00,0x09,0x01,0x01,0x00,0x03,0x01,0xf1关机:0x1d,0x00,0x09,0x01,0x01,0x00,0x03,0x00,0xf2视频:0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x21,0xd3S: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x22,0xd2V AG1:0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x10,0Xe4BNC_RGB: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x30,0xc4BNC_YcrCb: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x40,0xb4DVI:0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x50,0xa48000波特率:9600 开机:PWR;1(回车)关机:PWR;0(回车)VGA1:SRC;0(回车)视频:SRC;2(回车)ASKDIN—8PRD:6TD:4GND:8 C90/C100波特率:9600 开机:BEH,EFH,80H,06H,00H,00H,00H,01H,00H,01H,00H,00H,00H 关机:BEH,EFH,80H,06H,00H,00H,00H,01H,00H,00H,00H,00H,00H VGA1:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 00H,00H DVI1:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 01H,00HS1:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H,00H, 02H,00HV1:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H,00H,03H,00H VGA2:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 04H,00HDVI2:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H,00H,05H,00H S2:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H,00H,06H,00H V2:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H,00H, 07H,00HPROXIMA 5150/5155/6150/6155/6100日立DB15公头RD:13GND:10 TECHNICAL波特率:19200开机:BEH,EFH,03H,06H,00H,2AH,D3H,01H,00H, 00H,60H,00H,00H关机:BEH,EFH,03H,06H,00H,BAH,D2H,01H,00H,00H,60H,01H,00HRGB1:BEH,EFH,03H,06H,00H,FEH,D2H,01H,00H,00H,20H,00H,00HRGB2:BEH,EFH,03H,06H,00H,3EH,D0H,01H,00H,00H,20H,04H,00H视频:BEH,EFH,03H,06H,00H,6EH,D3H,01H,00H,00H,20H,01H,00HS-VIDEO:BEH,EFH,03H,06H,00H,9EH,D3H,01H,00H,00H,20H,02H,00H DVI:BEH,EFH,03H,06H,00H,0EH,D2H,01H,00H,00H,20H,03H,00H3M 8775/8675波特率:19200松下开机:02H,PON,03H关机:02H,POF,03H视频:02H,IIS,“:”,VID,03HS视频:02H,IIS,“:”,SVD,03HRGB1:02H,IIS,“:",RG1,03HRGB2:02H,IIS,“:",RG2,03H东芝DIN-8PRD:1TD:7GND:4 开机:02H,PON,03H关机:02H,POF,03H (有确认信息)关机:02H,PSD,03H (没有确认信息)VGA1:02H,IN1,03HVGA2:02H,IN2,03H视频:02H,IN3,03HS—VIDEO:02H,IN4,03HCAMERA:02H,IN6,03HDIN—8PRD:1GND:4 所有系列波特率:19200 开机:C00(回车)关机:C01(回车)关机:C02(回车)有确认信息SLOT1 SELECT:C05(回车)SLOT2 SELECT:C06(回车) SLOT3 SELECT:C07(回车)SLOT4 SELECT:C08(回车)品牌:Mitsubish/Yokogawa型号:X500U全系列波特率:9600开机:30 30 21 0D关机:30 30 22 0D视频:30 30 5F 72 31 0D电脑:30 30 5F 76 31 0D品牌:Sanyo/Eiki型号:XP40L/XP45L波特率:19200开机:43 30 30 0D关机:43 30 32 0D视频:43 30 37 0D电脑:43 30 35 0D品牌:Epson型号:EMP-7600/7500/5600波特率:9600开机:1B 07 01 00 03 01 F4关机:1B 07 01 00 03 00 F4视频:1B 07 01 01 00 21 D6电脑:1B 07 01 01 00 10 E7品牌:Epson型号:EMP—810/811波特率:9600开机:50 57 52 20 4F 4E 0D关机:50 57 52 20 4F 46 46 0D视频:53 4F 55 52 43 45 20 34 31 0D电脑:53 4F 55 52 43 45 20 32 31 0D品牌:NEC型号:850波特率:38400开机:02 00 00 00 00 02关机:02 01 00 00 00 03视频:02 03 00 00 02 01 06 0E电脑:02 03 00 00 02 01 01 09品牌:Panasonic型号:1000波特率:9600开机:02 50 4F 4E 03关机:02 50 4F 46 03视频:02 49 49 53 3A 56 49 44 03电脑:02 49 49 53 3A 52 47 31 03品牌:松下PT-557E 232POWER ON:02H50H4FH4EH03HPOWER OFF :02H50H4FH46H03HVIDEO:02H49H49H53H3AH56H49H44H03H S VIDEO:02H49H49H53H3AH53H56H44H03H RGB1 :02H49H49H53H3AH52H47H31H03H RGB2 :02H49H49H53H3AH52H47H32H03H 232::::::::RD--——-—-—--—-—-—---—--3TD--——-—--—--———-—————2 GND—-——-—————————-——--5DIN-8PRD-=—-—---———---—-----1TD-—-————-—-—-—-—-—------7GND-——--—-——-—-—---==4品牌:SANYO CONTROL CODEBAUD:19200POWER ON: C0043 30 30 0DPOWER OFF: C0143 30 31 0D”usually”C02 ”ower Off?” will dispear on screen43 30 32 0DComputer : C0543 30 35 0DSOURCE2:C0643 30 36 0DVideo: C0743 30 37 0DSOURCE4:C0843 30 38 0D品牌:SANYO/EIKI/PROXIMABAUD:19200 N 8 1POWER ON:C0043 30 30 0D 0APOWER OFF:C0143 30 31 0D 0AC02 ”ower Off?" will dispear on screen43 30 32 0D 0AVGA 1: C0543 30 33 0D 0AVGA 2: C0643 30 36 0D 0AVIDEO 1: C0743 30 37 0D 0AVIDEO 2: C0843 30 38 0D 0A—--—————---——--——-------—---—--——-—-—--—---——————-——-—-—--—---———--—————品牌:EPSON (EMP—7600/7500/5600/)BAUD: 9600POWER ON:1B 07 01 00 03 01 F4POWER OFF:1B 07 01 00 03 00 F5VGA 1:1B 07 01 01 00 10 E7VGA 2: 1B 07 01 01 00 11 E6VIDEO 1:1B 07 01 01 00 21 D6VIDEO 2: 1B 07 01 01 00 22 D5BNC(RGB): 1B 07 01 01 00 30 C7BNC(YCrCb):1B 07 01 01 00 40 B7—-———---——-—-——-—--—---—---—————-——-—--———-———--—-—-—---—-——-—-—-—----—-品牌:EPSON (EMP—810/811)BAUD:9600POWER ON:PWR ON 50 57 52 20 4F 4E 0DPOWER OFF: PWR OFF 50 57 52 20 4F 46 46 0DVGA: SOURCE 21 53 4F 55 52 43 45 20 32 31 0DVIDEO: SOURCE 41 53 4F 55 52 43 45 20 34 31 0D————--—--—-—---———-----——--—-——---—--—--—-----—-———--——---—---—————--———品牌:ASK (C100/85/95/105/C300 & proxima 6150/6155)BAUD: 9600 N 8 1POWER ON: BE EF 80 06 00 00 00 01 00 01 00 01 00POWER OFF: BE EF 80 06 00 00 00 01 00 01 00 00 00VGA 1:BE EF 80 06 00 00 00 01 00 32 00 00 00DVI1 BE EF 80 06 00 00 00 01 00 32 00 01 00S—VIDEO1(ASK C300)S-VIDEO1 BE EF 80 06 00 00 00 01 00 32 00 02 00CVBS1(ASK C300)CVBS1 BE EF 80 06 00 00 00 01 00 32 00 03 00VGA 2(ASK C300)VGA 2:BE EF 80 06 00 00 00 01 00 32 00 04 00S-VIDEO2(ASK C300)DVI2 BE EF 80 06 00 00 00 01 00 32 00 05 00CVBS2(ASK C300)SVIDEO2 BE EF 80 06 00 00 00 01 00 32 00 06 00DVI1(ASK C300)CVBS2 BE EF 80 06 00 00 00 01 00 32 00 07 00DVI2(ASK C300)BNC1(ASK C300) BE EF 80 06 00 00 00 01 00 32 00 08 00BNC2(ASK C300)BE EF 80 06 00 00 00 01 00 32 00 09 00DB9 1 2 3 4 5 6 7 8 9Pin-outs N/C RxD TxD N/C GND N/C N/C N/C N/C-—--—---—-—----———-—---————-—-—-———-—---—----------—---——-—---——-——————-品牌:PROXIMA DP6860BAUD: 9600POWER ON BE EF 03 06 00 BA D3 01 00 00 60 00 00POWER OFF BE EF 03 06 00 2A D2 01 00 00 60 01 00RGB 1 BE EF 03 06 00 FE D2 01 00 00 20 00 00RGB 2 BE EF 03 06 00 3E D0 01 00 00 20 04 00VIDEO BE EF 03 06 00 6E D3 01 00 00 20 01 00S-VIDEO BE EF 03 06 00 9E D3 01 00 00 20 02 00DB9 1 2 3 4 5 6 7 8 9Pin-outs N/C RxD TxD N/C GND N/C N/C N/C N/C—-——--—--—-——---——--—-———-—---———--———--—-———-——-——-——-———-—————-—-—-———品牌:NEC(850)BAUD: 38400POWER ON: 02 00 00 00 00 02POWER OFF:02 01 00 00 00 03VGA 1: 02 03 00 00 02 01 01 09VGA 2:02 03 00 00 02 01 02 0AVIDEO 1: 02 03 00 00 02 01 06 0EVIDEO 2:02 03 00 00 02 01 07 0FS-VIDED: 02 03 00 00 02 01 0B 13——-——-—-—---———————--—----——--———-——----—-----——---—-—--—-—-—---—--—-—-—品牌:TOSHIBABAUD: 9600 N 8 1PWR ON: 02 50 4F 4E 03PWR OFF:02 50 53 44 03RGB:02 49 4E 31 03VIDEO:02 49 4E 33 03PWR ON:02 50 4F 4E 03PWR OFF: 02 50 4F 46 03RGB 02 49 4E 31 0303 49 49 53 3A02 50 4F 4E(34 34) 03--—-——--—--——————--——-———--—---——-————--—--—----—-—-—------——--—--—-—-——品牌:MITSUBISHI/YOKOGAWABAUD:9600POWER ON:00!\r 30 30 21 0DPOWER OFF:00\x22\r 30 30 22 0DVGA 1:00_r1\r 30 30 5F 72 31 0DVGA 2: 00_r2\r 30 30 5F 72 32 0DVIDEO 1: 00_v1\r 30 30 5F 76 31 0DVIDEO 2:00_v2\r 30 30 5F 76 32 0D-——----———-———-—-—------—--—-——-—---——----———————-———--——-—-——-----—--——品牌:JVCBAUD: 9600POWER ON:!1 U0F 1\x0DPOWER OFF: !1 U0F 0\x0DS—VIDEO: !1 U1A 0\x0DVIDEO: !1 U1A 1\x0DCOMPONENT:!1 U1A 2\x0DVGA 1:!1 U1A 3\x0DVGA 2:!1 U1A 4\x0D——--———-—--—--——-——--——-—-—-—-—-—-————-—-—-—--————--———--—-----——------—品牌:PANASONICBAUD: 9600POWER ON: 02 50 4F 4E 03POWER OFF:02 50 4F 46 03VIDEO: 02 49 49 53 3A 56 49 44 03VGA 1:02 49 49 53 3A 52 47 31 03VGA 2: 02 49 49 53 3A 52 47 32 03—-—---—-----—-——---—-—--—-----———----——--—--——-------——---——-—--———--—品牌:SONYpx20 px30 38400 8 1 EPOWER ON:A5 01 00 01 00 01 03 00 01 00 01 17 00 90 0B 00 09 40 54 2E 00 00 00 00 00 00 BD 5APOWER OFF:A5 01 00 01 00 01 03 00 01 00 01 17 00 90 0B 00 09 40 54 2F 00 00 00 00 00 00 BC 5AVGAA5 01 00 01 00 01 03 00 01 00 01 00 00 90 0B 00 09 00 01 02 00 02 00 00 00 00 91 5AVIDEOA5 01 00 01 00 01 03 00 01 00 01 00 00 90 0B 00 09 00 01 02 00 00 00 00 00 00 93 5AS—VIDEOA5 01 00 01 00 01 03 00 01 00 01 00 00 90 0B 00 09 00 01 02 00 01 00 00 00 00 92 5Arm-pjm50 vpl—fx5038400 8 1 Evideo A9 00 01 00 00 00 01 9AINPUTA A9 00 01 00 00 02 03 9AINPUTB A9 00 01 00 00 03 03 9AINPUTC A9 00 01 00 00 04 05 9APOWER ON A9 01 02 03 00 00 03 9APOWER OFF A9 01 02 00 00 00 02 9A————--—-——-——-——-———---—--——--———-—-—-——-——-—---—------——-—-——-—-—--—--—SHARP xgp10xPOWER ON 50 4F 57 52 20 20 20 31 0DPOWER OFF 50 4F 57 52 20 20 20 30 0DVIDEO 49 56 45 44 20 20 20 31 0DRGB1 49 52 47 42 20 20 20 31 0DRGB2 49 52 47 42 20 20 20 32 0D—-—-———----—-————————-———---—-———-—-——-———-———--——-—-——--—-—-—-—---——---品牌:PHILIPS ProScreen PXG20 (LC1241)BAUD:9600 N 8 1Power On: POWR 150 4F 57 52 20 20 20 31 0DPower Off: POWR 050 4F 57 52 20 20 20 30 0DVIDEO:IVED 149 56 45 44 20 20 20 31 0DRGB1:IRGB 149 52 47 42 20 20 20 31 0DRGB2:IRGB 249 52 47 42 20 20 20 32 0D—--——------——-—-———-————--—-—-—-———-—--——————---——————--——-———--—————---品牌:PANASONIC(双灯泡)9600 n 8 1RGB02 41 44 30 31 3A 49 49 53 3A 52 47 32 0302 41 44 30 32 3A 49 49 53 3A 52 47 32 0302 41 44 30 33 3A 49 49 53 3A 52 47 32 03VGA02 41 44 30 31 3A 49 49 53 3A 52 47 31 0302 41 44 30 32 3A 49 49 53 3A 52 47 31 0302 41 44 30 33 3A 49 49 53 3A 52 47 31 03ON02 41 44 30 31 3A 50 4F 4E 0302 41 44 30 32 3A 50 4F 4E 0302 41 44 30 33 3A 50 4F 4E 03OFF02 41 44 30 31 3A 50 4F 46 0302 41 44 30 32 3A 50 4F 46 0302 41 44 30 33 3A 50 4F 46 03——-——---——-—-——-—--—————---—-—————--————-—--—--————————--——-----—-—--———品牌:FUJITSU LPF-B2xxBAUD:19200 N 8 1POWER ON 21 50 51 4D 00 01 0DPOWER OFF 21 50 51 4D 00 02 0DVIDEO 21 50 51 4D 05 79 0DRGB1 21 50 51 4D 78 08 0DRGB2 21 50 51 4D 78 09 0D--———--——---—------——---———-——-——-—-————--———---——-—-—--—-——---—-—-—-——-品牌:HITACHI CP—HX3000/CP-X43019200 8 N 1POWER ON: BE EF 03 06 00 BA D2 01 00 00 60 01 00POWER OFF: BE EF 03 06 00 2A D3 01 00 00 60 00 00SOURCE:RGB1:BE EF 03 06 00 FE D2 01 00 00 20 00 00RGB2: BE EF 03 06 00 3E D0 01 00 00 20 04 00DIGITAL:BE EF 03 06 00 0E D2 01 00 00 20 03 00VIDEO: BE EF 03 06 00 6E D3 01 00 00 20 01 00SVIDEO: BE EF 03 06 00 9E D3 01 00 00 20 02 00COMPONENT: BE EF 03 06 00 AE D1 01 00 00 20 00 00DISPLAY:16:9 : BE EF 03 06 00 0E D1 01 00 08 20 01 004:3 :BE EF 03 06 00 9E D0 01 00 08 20 00 00CONNECT:PRJ(DB15)COMPUTER(DB9)6/7/10(GND) 5(GND)13 3(TXD)14 2(RXD)-———--—-—--—---—--——-—————--—---—-—--—-——--—--—--—-—---—-——-—---—---————品牌:SightMaxPOWER ON 55 20 50 20 3e 0D 0Apower off 55 20 50 20 36 0D 0AVIDEO 55 20 53 20 33 0D 0Acomputer 55 20 53 20 3f 0D 0A--—-—-——--—--—-—---—--—-----—-————-———-—---—----——-—-—--————--——-—————-—VGA4X2 9同步切换OUT—1S 0 1 &lt;0 1 / r53 30 31 3C 30 31 72 0D 153 30 31 3C 30 32 72 0D 253 30 31 3C 30 33 72 0D 353 30 31 3C 30 34 72 0D 4OUT—253 30 32 3C 30 31 72 0D 153 30 32 3C 30 32 72 0D 253 30 32 3C 30 33 72 0D 353 30 32 3C 30 34 72 0D 4V A12X12OUT—156 30 31 3C 30 31 72 0D 156 30 31 3C 30 32 72 0D 256 30 31 3C 30 33 72 0D 356 30 31 3C 30 34 72 0D 456 30 31 3C 30 35 72 0D 556 30 31 3C 30 36 72 0D 656 30 31 3C 30 37 72 0D 756 30 31 3C 30 38 72 0D 856 30 31 3C 30 39 72 0D 956 30 31 3C 31 30 72 0D 1056 30 31 3C 31 31 72 0D 1156 30 31 3C 31 32 72 0D 12(31~39) (31~39)31 (30~1)品牌:RILI 9600POWER ON 3F \x20\x11\x31\x11\x3FPOWER OFF 3E \x20\x11\x31\x11\x3EVIDEO 11 \x20\x11\x31\x21\x11\x40\x21RGB1 21 \x20\x11\x31\x21\x21\x40\x21RGB2 22 \x20\x11\x31\x21\x22\x40\x21品牌:SANYO XP45的投影机232控制代码:波特率:19200On 43 30 30 0dOff 43 30 31 0dVideo 43 30 37 0dRgb1 43 30 35 0d品牌SONY CX8038400bps投影机串口的接口一般有3种形式,一是9针的标准接口,一个是8针的圆接口,另一个是15针的标准接口。
所有投影机的232串口码关于串口控制投影机的操作方法的几个步骤1、将中控接上电源,连好控制面板2、将中控主机串口(RS232)接口与电脑主机COM口连接好3、将中控系统随机的光盘放入电脑中,打开“串口写码程序”软件4、写码程序设置处理:A:选择电脑的COM口,注意该端口不能被占用掉,否则无法与中控通讯B:选择输入码格式,16进制还是ASCII码C:选择波特率D:点击“电源开”键,并清空输入窗,按照投影机灯泡“电源开”的标准串口码输入到窗口中,并点击“确认”键后再点击“发送”键,此时应在控制面板上听到“嘟”—“嘟”两声接收蜂鸣,表示该码发送并成功接收到中控芯片中。
E:依次将“电源关”、“计算机”、“视频”键的串口码输入到中控中。
F:将中控主机控制投影机端口选择“串口控制”接口,并将控制接插头插入,在投影机机身上“computer”控制口或称“RS232”控制接口上找到正确的接线端,一般投影机控制脚被明确表示出来,如三洋投影机,NEC,等为8针圆脚(4脚接地,1脚接收等)。
爱普生是标准九针口 (2脚接受,5脚接地) ..........市场上现流行的RS232接口有两种:一种是标准9针接口,另一种是圆孔8针接口。
串口写入程序文件夹里文件的说明:1、串口写码程序为单机的中控写码程序,此程序不可导入和导出串口码2、串口写码程序_通用为通用的写码程序。
A:根据选择可对单机的中控和网络中控进行写串口码,程序中里有个机器类别选择即为此功能,现此中控为单机的中控;B:在原来的基础上增加了串口码文件可导入和串口码可导出到文件的功能。
在没有串口码文件时,先将串口码输入到投影机代码输入窗中,接着按导出代码,然后将其取一文件名保存好,依次将投影机的所有串口码导出并保存,有了串口码文件后,将程序左边所有的设置设好,接着点导入代码按钮,选择相应的串口代码文件后,出现一对话窗“导入结束,按“发送”开始”,此时点“OK”,再点发送即可,发送串口码时,会有声音提示,到最近一声响时串口代码就发送好了。
3M (1)ASK (2)BARCO (4)BOXLIGHT (4)CHRISTIE (5)DIGITEL (6)EIKI (7)INFOCUS (10)LENOVO (14)LG (15)LIESEGANG (15)LUMENS (15)MITSUBISHI (16)NEC (17)OPTOMA (18)PLUS (19)POLAROID (19)PROJECTIONDESIGN (19)PROXIMA (20)VIEWSONIC (23)爱普生 (23)奥视 (27)东芝 (28)飞浰普 (30)富士通 (31)惠普 (31)佳能 (32)明基 (33)日立 (35)三洋 (36)胜利 (40)松下 (41)索尼 (42)夏普 (43)3M型 号:7640/7650/7740/7750/8649/8746/8747/8749/8795/8640;S10/S40/X40/S50/X50波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF030600BAD2010000600100投影机关:BEEF0306002AD3010000600000电 脑:BEEF030600FED2010000200000视 频:BEEF0306006ED3010000200100 S 视 频:BEEF0306009ED3010000200200 D V I:型 号:8625/8725/8730/8740波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:31111F投影机关:31111E电 脑:312121视 频:312111S 视 频:312112D V I:型 号:8635/8670/8745/8770波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:31113F投影机关:31113E电 脑:312121视 频:312111S 视 频:312111D V I:型 号:8660/8780波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4430305730300D投影机关:4430305730310D电 脑:4430325730310D视 频:4430325731310DS 视 频:4430325731320DD V I:型 号:8765/8790; X65波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF030600BAD2010000600100投影机关:BEEF0306002AD3010000600000电 脑:BEEF030600FED2010000200000视 频:BEEF0306006ED3010000200100 S 视 频:BEEF0306009ED3010000200200 D V I:BEEF0306000ED2010000200300 ASK型 号:C160/C180波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电 脑:285352433129视 频:285352433429S 视 频:285352433329D V I:285352433029型 号:1280; A8+/A9+/A10+波 特 率:1200数 据 位:7停 止 位:1奇偶校验:0投影机开:5057523B310D投影机关:5057523B300D电 脑:5352433B300D视 频:5352433B320DS 视 频:5352433B310DD V I:型 号:C85/C95/C105/C90/C100波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF8006000000010001000100投影机关:BEEF8006000000010001000000电 脑:BEEF8006000000010032000000视 频:BEEF8006000000010032000300 S 视 频:BEEF8006000000010032000200 D V I:BEEF8006000000010032000500型 号:C300波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:5057523B310D投影机关:5057523B300D电 脑:5352433B300D视 频:5352433B310DS 视 频:5352433B310DD V I:BARCO型 号:ALL BUT NOT IQ SERIES波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:FE016566FF投影机关:FE016667FF电 脑:FE01310536FF视 频:FE01310133FFS 视 频:FE01310234FFD V I:FE01310738FF型 号:IQ SERIES波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:FE016566FF投影机关:FE016667FF电 脑:FE0138023BFF视 频:FE0138033CFFS 视 频:FE0138043DFFD V I:FE0138053EFFBOXLIGHT型 号:CP322I/CP731I波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF030600BAD2010000600100投影机关:BEEF0306002AD3010000600000电 脑:BEEF030600FED2010000200000视 频:BEEF0306006ED3010000200100 S 视 频:BEEF0306009ED3010000200200 D V I:型 号:MP650I/MP86I/MP93I波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:31113F投影机关:31113E电 脑:312121视 频:312111S 视 频:312111D V I:型 号:MP83I波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:31111F投影机关:31111E电 脑:312121视 频:312111S 视 频:312111D V I:CHRISTIE型 号:DS-30波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF03190012D5019C02000000010000投影机关:BEEF0319008214019C02000000000000电 脑:BEEF031900EAE9010144000000000000视 频:BEEF031900B92A010144000000050000 S 视 频:BEEF03190029EB010144000000040000 D V I:BEEF0319008B68010144000000020000型 号:EPS 1024波 特 率:4800数 据 位:8停 止 位:1奇偶校验:0投影机开:2150524D30310D投影机关:2150524D30320D电 脑:2150524D30380D视 频:2150524D30350DS 视 频:2150524D30440DD V I:型 号:Mirage&Vista&Roadster X&S series, Roadie (not S12 or X10)波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:28505752203129投影机关:28505752203029电 脑:2853494E2030203129视 频:2853494E2030203329S 视 频:2853494E2030203329D V I:DIGITEL型 号:ALL波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF0306002AD3010000600000投影机关:BEEF030600BAD2010000600100电 脑:BEEF020600D3C0EA0000000000视 频:BEEF020600E0C0E90000000000S 视 频:BEEF0306009ED3010000200200D V I:BEEF0306000ED2010000200300EIKI型 号:SD10波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330310D0A电 脑:4330350D0A视 频:4333330D0AS 视 频:4333340D0AD V I:型 号:LC-X999/984/990/983/980U/980E/982U/870U/970U/970E/860/波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:4330350D0A视 频:4330370D0AS 视 频:4330370D0AD V I:型 号:XC1/XM2/SM3/NB1/NB2/XNB1/XNB2波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:4330350D0A视 频:4330370D0AS 视 频:4330370D0AD V I:型 号:LC-SM2/1, XM1波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:4330350D0A视 频:4330370D0AS 视 频:4330370D0AD V I:型 号:XG200/XG100/XG110/XG210波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:434620494E50555420310D0A视 频:434620494E50555420330D0AS 视 频:434620494E50555420330D0AD V I:434620494E50555420320D0A型 号:LC-XNB4M&S, LC-XNB4&S, LC-NB4&S波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:4330350D0A视 频:4330360D0AS 视 频:4330360D0AD V I:型 号:LC-SX3/2/1* & LC-X3/21A* LC-X1*/X50波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:4330350D0A视 频:4330370D0AS 视 频:4330380D0AD V I:型 号:LC-X4&L & LC-SX4L; B SERIES LX-XB25/XB20/SB20波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330310D0A电 脑:4330360D0A视 频:4330370D0AS 视 频:4330370D0AD V I:4330350D0A型 号:LC-XNB3&W&S & NB3W&E&E波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:4330350D0A视 频:4330360D0AS 视 频:4330360D0AD V I:4330380D0A型 号:XT1/XT2/XT3/UXT1/UXT3/X4/X5/SX4波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:4330380D0A视 频:4330360D0AS 视 频:4330370D0AD V I:4330350D0AINFOCUS型 号:1200波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:3030210D投影机关:3030220D电 脑:30305F72310D视 频:30305F76310DS 视 频:30305F76310DD V I:型 号:770波 特 率:9600数 据 位:7停 止 位:1奇偶校验:0投影机开:3030210D投影机关:3030220D电 脑:30305F72310D视 频:30305F76320DS 视 频:30305F76310DD V I:型 号:640/540波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电 脑:285352433129视 频:285352433429S 视 频:285352433329D V I:285352433029型 号:225/350/340/435z/425z/425/420/400波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电 脑:285352433029视 频:285352433129S 视 频:285352433129D V I:型 号:530/500波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:2850575231290D 投影机关:2850575230290D 电 脑:2853524332290D 视 频:2853524335290D S 视 频:2853524334290D D V I:2853524331290D型 号:630波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电 脑:285352433029视 频:285352433429S 视 频:285352433529D V I:285352433229型 号:740波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电 脑:285352433029视 频:285352433129S 视 频:285352433229D V I:型 号:800波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF030600BAD2010000600100投影机关:BEEF0306002AD3010000600000电 脑:BEEF030600FED2010000200000视 频:BEEF0306006ED3010000200100 S 视 频:BEEF0306009ED3010000200200 D V I:BEEF0306000ED2010000200300型 号:810波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D投影机关:4330320D电 脑:4330350D视 频:4330360DS 视 频:4330370DD V I:4330350D型 号:790波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:5057523B310D投影机关:5057523B300D电 脑:5352433B300D视 频:5352433B320DS 视 频:5352433B310DD V I:5352433B360D型 号:110波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电 脑:285352433729视 频:285352433529S 视 频:285352433429D V I:285352433129型 号:RP10S/RP10X/2800/2900波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF8006000000010001000100投影机关:BEEF8006000000010001000000电 脑:BEEF8006000000010032000100视 频:BEEF8006000000010032000300 S 视 频:BEEF8006000000010032000200 D V I:型 号:820/840/850/1000波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电 脑:285352433129视 频:285352433429S 视 频:285352433329D V I:285352433029LENOVO型 号:TL500/TL510波 特 率:9600停 止 位:1奇偶校验:0投影机开:504F5752202020310D 投影机关:504F5752202020300D 电 脑:49524742202020310D 视 频:49564544202020310D S 视 频:49564544202020320D D V I:LG型 号:RL-JA20波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4B30303020010D投影机关:4B30303020000D电 脑:4B30313020020D视 频:4B30313020030DS 视 频:4B30313020040DD V I:LIESEGANG型 号:ALL波 特 率:2400数 据 位:8停 止 位:1奇偶校验:0投影机开:2E50573221投影机关:2E50573021电 脑:2E5650313121视 频:2E5650323121S 视 频:2E5650323321D V I:LUMENS型 号:95 and 136 Series 波 特 率:9600停 止 位:1奇偶校验:0投影机开:552050204E投影机关:5520502046电 脑:5520532054视 频:5520532043S 视 频:5520532053D V I:MITSUBISHI型 号:50/70/SA51/X120/S120波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:3030210D投影机关:3030220D电 脑:30305F72310D视 频:30305F76310DS 视 频:30305F76310DD V I:型 号:SL1U/XD200/X300U/X400BU/XD350/XL30/XL25/SL25/X390U/SD200/XD300/XL1U 波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:3030210D投影机关:3030220D电 脑:30305F72310D视 频:30305F76310DS 视 频:30305F76320DD V I:型 号:X500U波 特 率:9600数 据 位:8奇偶校验:0投影机开:3030210D投影机关:3030220D电 脑:30305F72320D视 频:30305F76310DS 视 频:30305F76320DD V I:30305F72210DNEC型 号:1055/155/850/220/240/260/150/154/156/157/158/440/540/840/1040/1045/850波 特 率:38400数 据 位:8停 止 位:1奇偶校验:0投影机开:020*********投影机关:020*********电 脑:0203000002010109视 频:020300000201060ES 视 频:0203000002010B13D V I:型 号:820/1020/100/80/81/1035/830/1030/600/波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:08投影机关:14电 脑:04视 频:03S 视 频:C6D V I:型 号:84/140波 特 率:9600数 据 位:8停 止 位:1奇偶校验:投影机开:020*********投影机关:020*********电 脑:0203000002010109视 频:020300000201060ES 视 频:0203000002010B13D V I:OPTOMA型 号:755/753/750/H55波 特 率:57600数 据 位:8停 止 位:1奇偶校验:0投影机开:504F5745523D310D投影机关:504F5745523D300D电 脑:494E5055543D310D视 频:494E5055543D340DS 视 频:494E5055543D320DD V I:494E5055543D31310D型 号:757波 特 率:96008数 据 位:8停 止 位:1奇偶校验:0投影机开:2A2030204952203030310D 投影机关:2A2030204952203030320D 电 脑:2A2030204952203030330D 视 频:2A2030204952203031390D S 视 频:2A2030204952203031380D D V I:2A2030204952203031360D型 号:OTHERS波 特 率:57600数 据 位:8停 止 位:1奇偶校验:0投影机开:2A2030204952203030310D投影机关:2A2030204952203030320D电 脑:2A2030204952203030330D视 频:2A2030204952203031390DS 视 频:2A2030204952203031380DD V I:2A2030204952203031360DPLUS型 号:All波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF02060079C0E00000000000投影机关:BEEF020600A8C1E10000000000电 脑:BEEF0206000DC4D40000000000视 频:BEEF020600DCC5D50000000000S 视 频:D V I:POLAROID型 号:360波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:31113F投影机关:31113E电 脑:312121视 频:312111S 视 频:312111D V I:PROJECTIONDESIGN型 号:ALL波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF03190012D5019C02000000010000投影机关:BEEF0319008214019C02000000000000电 脑:BEEF031900EAE9010144000000000000视 频:BEEF031900B92A010144000000050000 S 视 频:BEEF03190029EB010144000000040000 D V I:BEEF0319008B68010144000000020000 PROXIMA型 号:DP8200X/8400X/8500X波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:285057523129投影机关:285057523029电 脑:285352433129视 频:285352433429S 视 频:285352433329D V I:285352433029型 号:6800/6810波 特 率:1200数 据 位:7停 止 位:1奇偶校验:0投影机开:31111F投影机关:31111E电 脑:312121视 频:312111S 视 频:312112D V I:型 号:6860/6870波 特 率:192008数 据 位:1停 止 位:0奇偶校验:BEEF030600BAD2010000600100投影机开:BEEF0306002AD3010000600000投影机关:BEEF030600FED2010000200000电 脑:BEEF0306006ED3010000200100视 频:BEEF0306009ED3010000200200S 视 频:BEEF0306000ED2010000200300D V I:型 号:8000/6500波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:5057523B310D投影机关:5057523B300D电 脑:5352433B300D视 频:5352433B320DS 视 频:5352433B310DD V I:5352433B360D型 号:9240/9260/9260+/9280/9400/9400+/941波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:4330350D0A视 频:4332330D0AS 视 频:4332340D0AD V I:型 号:9350波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D0A投影机关:4330320D0A电 脑:4330350D0A视 频:4330380D0AS 视 频:4330370D0AD V I:型 号:9500/9550/9295波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D投影机关:4330320D电 脑:4330350D视 频:4330370DS 视 频:4330370DD V I:型 号:6155/S540/X540波 特 率:9600数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF8006000000010001000100投影机关:BEEF8006000000010001000000电 脑:BEEF8006000000010032000000视 频:BEEF8006000000010032000300 S 视 频:BEEF8006000000010032000200 D V I:BEEF8006000000010032000100型 号:9270/9290波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:4330300D投影机关:4330320D电 脑:4330360D视 频:4330370DS 视 频:4332340DD V I:4332320DVIEWSONIC型 号:All波 特 率:19200数 据 位:8停 止 位:1奇偶校验:0投影机开:BEEF0306002AD3010000600000投影机关:BEEF030600BAD2010000600100电 脑:BEEF030600FED2010000200000视 频:BEEF0306006ED3010000200100 S 视 频:BEEF0306009ED3010000200200 D V I:BEEF0306000ED2010000200300。
三菱电机投影机PC控制代码使用方法《简易指南》2010年8月RS232控制代码 ( A )[通讯设置]PROTOCOL RS-232CBAUD RATE 9600 [bps]DATA LENGTH 8 [bits]PARITY BIT NONESTOP BIT 1 [bit]FLOW CONTROL NONE[命令输入]控制项目ASCII HEXPOWER ON00! <CR>30h 30h 21h 0DhPOWER OFF00" <CR>30h 30h 22h 0DhINPUT COMPUTER 100_r1 <CR>30h 30h 5Fh 72h 31h 0DhINPUT COMPUTER 200_r2 <CR>30h 30h 5Fh 72h 32h 0DhINPUT VIDOE00_v1 <CR>30h 30h 5Fh 76h 31h 0DhINPUT S-VIDOE00_v2 <CR>30h 30h 5Fh 76h 32h 0DhINPUT DVI/HDMI 100_d1 <CR>30h 30h 5Fh 64h 31h 0DhINPUT DVI/HDMI 200_d2 <CR>30h 30h 5Fh 64h 32h 0DhINPUT COMPONENT00_c1 <CR>30h 30h 5Fh 63h 31h 0Dh[说明:]2) 大部分中控器字符之间不空格适用三菱投影机型号 - 2010年8月25日止DLP投影机LCD投影机家用投影机DX-540/545/548LX-390HC6050DX-320/DS-327LX-510/610/5120/6150HC77-10SPF-15S<R>/X<R>LX-5280/6280HC77-20SPM-332X/343X/330X LW-600/6100/6200/7700HC77-60DMD-350X/353X LX-7300/7800/7350/7850MD-300S/300X LF-8300MD-150S/307S/307XMD-311X/315SMD-549X/565X/580X/640XMD-7200/7500MD-530X/536XMD-360X/363X/550X/553XGS-312/316GX-318/318(PA)/385/570GW-365/760/6800GX-6400GX-320/325/540/545 GX-320ST/740/745 GF-780年8月版备注如无此输入通道则空置如无此输入通道则空置如无此输入通道则空置如无此输入通道则空置如无此输入通道则空置。
HITACHI:CP-HX3000/CP-X43019200 8 N 1POWER ON: BE EF 03 06 00 BA D2 01 00 00 60 01 00POWER OFF: BE EF 03 06 00 2A D3 01 00 00 60 00 00SOURCE:RGB1: BE EF 03 06 00 FE D2 01 00 00 20 00 00RGB2: BE EF 03 06 00 3E D0 01 00 00 20 04 00DIGITAL: BE EF 03 06 00 0E D2 01 00 00 20 03 00VIDEO: BE EF 03 06 00 6E D3 01 00 00 20 01 00SVIDEO: BE EF 03 06 00 9E D3 01 00 00 20 02 00 COMPONENT: BE EF 03 06 00 AE D1 01 00 00 20 00 00INFOCUS:9600 N 8 1POWER ON 28 50 57 52 31 29POWER OFF 28 50 57 52 30 29STANDBY ON 28 53 54 42 31 29STANDBY OFF 28 53 54 42 30 29SOURCE1 28 53 52 43 30 29SOURCE2 28 53 52 43 31 29SOURCE3 28 53 52 43 32 29SOURCE4 28 53 52 43 33 29SOURCE5 28 53 52 43 34 29SOURCE6 28 53 52 43 35 29如果不行,可以试一下在各代码后再加结束码: 0D再不行,试一下先把各代码的28和29去掉,再加结束码: 0Depson9600 N 8 1POWER ON p w r on 50 57 52 20 4f 4e 0dPOWER OFF p w r off 50 57 52 20 4f 46 46 0d品牌型号串口码飞利普DB9:RD:2TD:3GND:5 1241PXG20波特率:9600 开机:POWR(3空格)1(回车)关机:POWR(3空格)0(回车)视频:IVED (3空格)1(回车)VGA1:IRGB(3空格)1(回车)VGA2:IRGB(3空格)2(回车)NECDIN-8PRD:1GND:4TD:7 440波特率38400VT650波特率:19200 开机:02H,00H,00H,00H,00H,02H 关机:02H,01H,00H,00H,00H,03HRGB:02H,03H,00H,00H,02H,01H,01H,09H视频:02H,03H,00H,00H,02H,01H,06H,0EHS-视频:02H,03H,00H,00H,02H,01H,0BH,13HEPSONDB9:RD:2GND:5TD:35600和7700的投影机的6脚要接高电平810/600/800/820波特率:9600 开机:PWR(空格)ON(回车)关机:PWR(空格)OFF(回车)RGB1(ANALOG):SOURCE(空格)11(回车)RGB1(DIGITAL):SOURCE(空格)12(回车)RGB1(RGB-VIDEO):SOURCE(空格)13(回车)RGB2(ANALOG):SOURCE(空格)21(回车)RGB2(RGB-VIDEO):SOURCE(空格)22(回车)RGB2(YCBCR):SOURCE(空格)23(回车)RGB2(YPBPR):SOURCE(空格)24(回车)视1:SOURCE(空格)41(回车)S视:SOURCE(空格)42(回车)5600/7600/5300/7350/7250开机:1BH,07H,01H,00H,03H,01H,F4H关机:1BH,07H,01H,00H,03H,00H,F5HVGA1:1BH,07H,01H,01H,00H,10H,EFHVGA2:1BH,07H,01H,01H,00H,11H,E8HS-VIDEO:1BH,07H,01H,01H,00H,22H,D7H VIDEO:1BH,07H,01H,01H,00H,21H,D7H7700 开机:0x1d,0x00,0x09,0x01,0x01,0x00,0x03,0x01,0xf1关机:0x1d,0x00,0x09,0x01,0x01,0x00,0x03,0x00,0xf2视频:0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x21,0xd3S: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x22,0xd2V AG1: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x10,0Xe4BNC_RGB: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x30,0xc4BNC_YcrCb: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x40,0xb4DVI: 0x1d,0x00,0x09,0x01,0x01,0x01,0x00,0x50,0xa48000波特率:9600 开机:PWR;1(回车)关机:PWR;0(回车)VGA1:SRC;0(回车)视频:SRC;2(回车)ASKDIN-8PRD:6TD:4GND:8 C90/C100波特率:9600 开机:BEH,EFH,80H,06H,00H,00H,00H,01H,00H,01H,00H,00H,00H 关机:BEH,EFH,80H,06H,00H,00H,00H,01H,00H,00H,00H,00H,00H VGA1:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 00H,00HDVI1:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 01H,00HS1:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 02H,00HV1:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 03H,00HVGA2:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 04H,00HDVI2:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 05H,00HS2:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 06H,00HV2:BEH,EFH,80H,06H,00H,00H,00H,01H,00H ,32H, 00H, 07H,00HPROXIMA 5150/5155/6150/6155/6100日立DB15公头RD:13GND:10 TECHNICAL波特率:19200开机:BEH,EFH,03H,06H,00H,2AH,D3H,01H,00H,00H,60H,00H,00H关机:BEH,EFH,03H,06H,00H,BAH,D2H,01H,00H,00H,60H,01H,00HRGB1:BEH,EFH,03H,06H,00H,FEH,D2H,01H,00H,00H,20H,00H,00HRGB2:BEH,EFH,03H,06H,00H,3EH,D0H,01H,00H,00H,20H,04H,00H视频:BEH,EFH,03H,06H,00H,6EH,D3H,01H,00H,00H,20H,01H,00HS-VIDEO:BEH,EFH,03H,06H,00H,9EH,D3H,01H,00H,00H,20H,02H,00H DVI:BEH,EFH,03H,06H,00H,0EH,D2H,01H,00H,00H,20H,03H,00H3M 8775/8675波特率:19200松下开机:02H,PON,03H关机:02H,POF,03H视频:02H,IIS,“:”,VID,03HS视频:02H,IIS,“:”,SVD,03HRGB1:02H,IIS,“:”,RG1,03HRGB2:02H,IIS,“:”,RG2,03H东芝DIN-8PRD:1TD:7GND:4 开机:02H,PON,03H关机:02H,POF,03H (有确认信息)关机:02H,PSD,03H (没有确认信息)VGA1:02H,IN1,03HVGA2:02H,IN2,03H视频:02H,IN3,03HS-VIDEO:02H,IN4,03HCAMERA:02H,IN6,03HDIN-8PRD:1GND:4 所有系列波特率:19200 开机:C00(回车)关机:C01(回车)关机:C02(回车)有确认信息SLOT1 SELECT:C05(回车)SLOT2 SELECT:C06(回车)SLOT3 SELECT:C07(回车)SLOT4 SELECT:C08(回车)品牌:Mitsubish/Yokogawa型号:X500U全系列波特率:9600开机:30 30 21 0D关机:30 30 22 0D视频:30 30 5F 72 31 0D电脑:30 30 5F 76 31 0D品牌:Sanyo/Eiki型号:XP40L/XP45L波特率:19200开机:43 30 30 0D关机:43 30 32 0D视频:43 30 37 0D电脑:43 30 35 0D品牌:Epson型号:EMP-7600/7500/5600波特率:9600开机:1B 07 01 00 03 01 F4关机:1B 07 01 00 03 00 F4视频:1B 07 01 01 00 21 D6电脑:1B 07 01 01 00 10 E7品牌:Epson型号:EMP-810/811波特率:9600开机:50 57 52 20 4F 4E 0D关机:50 57 52 20 4F 46 46 0D视频:53 4F 55 52 43 45 20 34 31 0D电脑:53 4F 55 52 43 45 20 32 31 0D品牌:NEC型号:850波特率:38400开机:02 00 00 00 00 02关机:02 01 00 00 00 03视频:02 03 00 00 02 01 06 0E电脑:02 03 00 00 02 01 01 09品牌:Panasonic型号:1000波特率:9600开机:02 50 4F 4E 03关机:02 50 4F 46 03视频:02 49 49 53 3A 56 49 44 03电脑:02 49 49 53 3A 52 47 31 03品牌:松下PT-557E 232POWER ON:02H50H4FH4EH03HPOWER OFF :02H50H4FH46H03HVIDEO:02H49H49H53H3AH56H49H44H03H S VIDEO:02H49H49H53H3AH53H56H44H03H RGB1 :02H49H49H53H3AH52H47H31H03H RGB2 :02H49H49H53H3AH52H47H32H03H 232::::::::RD---------------------3TD--------------------2GND-------------------5DIN-8PRD-=------------------1TD-----------------------7GND----------------==4品牌:SANYO CONTROL CODEBAUD:19200POWER ON: C0043 30 30 0DPOWER OFF: C0143 30 31 0D"usually"C02 "ower Off?" will dispear on screen43 30 32 0DComputer : C0543 30 35 0DSOURCE2: C0643 30 36 0DVideo: C0743 30 37 0DSOURCE4: C0843 30 38 0D品牌:SANYO/EIKI/PROXIMABAUD:19200 N 8 1POWER ON: C0043 30 30 0D 0APOWER OFF: C0143 30 31 0D 0AC02 "ower Off?" will dispear on screen43 30 32 0D 0AVGA 1: C0543 30 33 0D 0AVGA 2: C0643 30 36 0D 0AVIDEO 1: C0743 30 37 0D 0AVIDEO 2: C0843 30 38 0D 0A------------------------------------------------------------------------ 品牌:EPSON (EMP-7600/7500/5600/)BAUD: 9600POWER ON: 1B 07 01 00 03 01 F4POWER OFF: 1B 07 01 00 03 00 F5VGA 1: 1B 07 01 01 00 10 E7VGA 2: 1B 07 01 01 00 11 E6VIDEO 1: 1B 07 01 01 00 21 D6VIDEO 2: 1B 07 01 01 00 22 D5BNC(RGB): 1B 07 01 01 00 30 C7BNC(YCrCb): 1B 07 01 01 00 40 B7------------------------------------------------------------------------ 品牌:EPSON (EMP-810/811)BAUD: 9600POWER ON: PWR ON 50 57 52 20 4F 4E 0D POWER OFF: PWR OFF 50 57 52 20 4F 46 46 0D VGA: SOURCE 21 53 4F 55 52 43 45 20 32 31 0D VIDEO: SOURCE 41 53 4F 55 52 43 45 20 34 31 0D ------------------------------------------------------------------------ 品牌:ASK (C100/85/95/105/C300 & proxima 6150/6155) BAUD: 9600 N 8 1POWER ON: BE EF 80 06 00 00 00 01 00 01 00 01 00 POWER OFF: BE EF 80 06 00 00 00 01 00 01 00 00 00 VGA 1: BE EF 80 06 00 00 00 01 00 32 00 00 00DVI1 BE EF 80 06 00 00 00 01 00 32 00 01 00S-VIDEO1(ASK C300)S-VIDEO1 BE EF 80 06 00 00 00 01 00 32 00 02 00 CVBS1(ASK C300)CVBS1 BE EF 80 06 00 00 00 01 00 32 00 03 00VGA 2(ASK C300)VGA 2: BE EF 80 06 00 00 00 01 00 32 00 04 00S-VIDEO2(ASK C300)DVI2 BE EF 80 06 00 00 00 01 00 32 00 05 00CVBS2(ASK C300)SVIDEO2 BE EF 80 06 00 00 00 01 00 32 00 06 00DVI1(ASK C300)CVBS2 BE EF 80 06 00 00 00 01 00 32 00 07 00DVI2(ASK C300)BNC1(ASK C300) BE EF 80 06 00 00 00 01 00 32 00 08 00BNC2(ASK C300) BE EF 80 06 00 00 00 01 00 32 00 09 00DB9 1 2 3 4 5 6 7 8 9Pin-outs N/C RxD TxD N/C GND N/C N/C N/C N/C------------------------------------------------------------------------ 品牌:PROXIMA DP6860BAUD: 9600POWER ON BE EF 03 06 00 BA D3 01 00 00 60 00 00 POWER OFF BE EF 03 06 00 2A D2 01 00 00 60 01 00 RGB 1 BE EF 03 06 00 FE D2 01 00 00 20 00 00RGB 2 BE EF 03 06 00 3E D0 01 00 00 20 04 00VIDEO BE EF 03 06 00 6E D3 01 00 00 20 01 00S-VIDEO BE EF 03 06 00 9E D3 01 00 00 20 02 00DB9 1 2 3 4 5 6 7 8 9Pin-outs N/C RxD TxD N/C GND N/C N/C N/C N/C------------------------------------------------------------------------ 品牌:NEC(850)BAUD: 38400POWER ON: 02 00 00 00 00 02POWER OFF: 02 01 00 00 00 03VGA 1: 02 03 00 00 02 01 01 09VGA 2: 02 03 00 00 02 01 02 0AVIDEO 1: 02 03 00 00 02 01 06 0EVIDEO 2: 02 03 00 00 02 01 07 0FS-VIDED: 02 03 00 00 02 01 0B 13------------------------------------------------------------------------ 品牌:TOSHIBABAUD: 9600 N 8 1PWR ON: 02 50 4F 4E 03PWR OFF: 02 50 53 44 03RGB: 02 49 4E 31 03VIDEO: 02 49 4E 33 03PWR ON: 02 50 4F 4E 03PWR OFF: 02 50 4F 46 03RGB 02 49 4E 31 0303 49 49 53 3A02 50 4F 4E(34 34)03------------------------------------------------------------------------ 品牌:MITSUBISHI/YOKOGAWABAUD: 9600POWER ON: 00!\r 30 30 21 0DPOWER OFF: 00\x22\r 30 30 22 0DVGA 1: 00_r1\r 30 30 5F 72 31 0DVGA 2: 00_r2\r 30 30 5F 72 32 0DVIDEO 1: 00_v1\r 30 30 5F 76 31 0DVIDEO 2: 00_v2\r 30 30 5F 76 32 0D------------------------------------------------------------------------ 品牌:JVCBAUD: 9600POWER ON: !1 U0F 1\x0DPOWER OFF: !1 U0F 0\x0DS-VIDEO: !1 U1A 0\x0DVIDEO: !1 U1A 1\x0DCOMPONENT: !1 U1A 2\x0DVGA 1: !1 U1A 3\x0DVGA 2: !1 U1A 4\x0D------------------------------------------------------------------------品牌:PANASONICBAUD: 9600POWER ON: 02 50 4F 4E 03POWER OFF: 02 50 4F 46 03VIDEO: 02 49 49 53 3A 56 49 44 03VGA 1: 02 49 49 53 3A 52 47 31 03VGA 2: 02 49 49 53 3A 52 47 32 03----------------------------------------------------------------------品牌:SONYpx20 px30 38400 8 1 EPOWER ON:A5 01 00 01 00 01 03 00 01 00 01 17 00 90 0B 00 09 40 54 2E 00 00 00 00 00 00 BD 5A POWER OFF:A5 01 00 01 00 01 03 00 01 00 01 17 00 90 0B 00 09 40 54 2F 00 00 00 00 00 00 BC 5A VGAA5 01 00 01 00 01 03 00 01 00 01 00 00 90 0B 00 09 00 01 02 00 02 00 00 00 00 91 5AVIDEOA5 01 00 01 00 01 03 00 01 00 01 00 00 90 0B 00 09 00 01 02 00 00 00 00 00 00 93 5A S-VIDEOA5 01 00 01 00 01 03 00 01 00 01 00 00 90 0B 00 09 00 01 02 00 01 00 00 00 00 92 5A rm-pjm50 vpl-fx5038400 8 1 Evideo A9 00 01 00 00 00 01 9AINPUTA A9 00 01 00 00 02 03 9AINPUTB A9 00 01 00 00 03 03 9AINPUTC A9 00 01 00 00 04 05 9APOWER ON A9 01 02 03 00 00 03 9APOWER OFF A9 01 02 00 00 00 02 9A------------------------------------------------------------------------SHARP xgp10xPOWER ON 50 4F 57 52 20 20 20 31 0DPOWER OFF 50 4F 57 52 20 20 20 30 0DVIDEO 49 56 45 44 20 20 20 31 0DRGB1 49 52 47 42 20 20 20 31 0DRGB2 49 52 47 42 20 20 20 32 0D------------------------------------------------------------------------ 品牌:PHILIPS ProScreen PXG20 (LC1241)BAUD: 9600 N 8 1Power On: POWR 150 4F 57 52 20 20 20 31 0DPower Off: POWR 050 4F 57 52 20 20 20 30 0DVIDEO: IVED 149 56 45 44 20 20 20 31 0DRGB1: IRGB 149 52 47 42 20 20 20 31 0DRGB2: IRGB 249 52 47 42 20 20 20 32 0D------------------------------------------------------------------------ 品牌:PANASONIC(双灯泡)9600 n 8 1RGB02 41 44 30 31 3A 49 49 53 3A 52 47 32 0302 41 44 30 32 3A 49 49 53 3A 52 47 32 0302 41 44 30 33 3A 49 49 53 3A 52 47 32 03VGA02 41 44 30 31 3A 49 49 53 3A 52 47 31 0302 41 44 30 32 3A 49 49 53 3A 52 47 31 0302 41 44 30 33 3A 49 49 53 3A 52 47 31 03ON02 41 44 30 31 3A 50 4F 4E 0302 41 44 30 32 3A 50 4F 4E 0302 41 44 30 33 3A 50 4F 4E 03OFF02 41 44 30 31 3A 50 4F 46 0302 41 44 30 32 3A 50 4F 46 0302 41 44 30 33 3A 50 4F 46 03------------------------------------------------------------------------ 品牌:FUJITSU LPF-B2xxBAUD: 19200 N 8 1POWER ON 21 50 51 4D 00 01 0DPOWER OFF 21 50 51 4D 00 02 0DVIDEO 21 50 51 4D 05 79 0DRGB1 21 50 51 4D 78 08 0DRGB2 21 50 51 4D 78 09 0D------------------------------------------------------------------------ 品牌:HITACHI CP-HX3000/CP-X43019200 8 N 1POWER ON: BE EF 03 06 00 BA D2 01 00 00 60 01 00 POWER OFF: BE EF 03 06 00 2A D3 01 00 00 60 00 00SOURCE:RGB1: BE EF 03 06 00 FE D2 01 00 00 20 00 00 RGB2: BE EF 03 06 00 3E D0 01 00 00 20 04 00 DIGITAL: BE EF 03 06 00 0E D2 01 00 00 20 03 00 VIDEO: BE EF 03 06 00 6E D3 01 00 00 20 01 00 SVIDEO: BE EF 03 06 00 9E D3 01 00 00 20 02 00 COMPONENT: BE EF 03 06 00 AE D1 01 00 00 20 00 00DISPLAY:16:9 : BE EF 03 06 00 0E D1 01 00 08 20 01 004:3 : BE EF 03 06 00 9E D0 01 00 08 20 00 00CONNECT:PRJ(DB15) COMPUTER(DB9)6/7/10(GND) 5(GND)13 3(TXD)14 2(RXD)------------------------------------------------------------------------ 品牌:SightMaxPOWER ON 55 20 50 20 3e 0D 0Apower off 55 20 50 20 36 0D 0AVIDEO 55 20 53 20 33 0D 0Acomputer 55 20 53 20 3f 0D 0A------------------------------------------------------------------------VGA4X2 9同步切换OUT-1S 0 1 < 0 1 / r53 30 31 3C 30 31 72 0D 153 30 31 3C 30 32 72 0D 253 30 31 3C 30 33 72 0D 353 30 31 3C 30 34 72 0D 4OUT-253 30 32 3C 30 31 72 0D 153 30 32 3C 30 32 72 0D 253 30 32 3C 30 33 72 0D 353 30 32 3C 30 34 72 0D 4V A12X12OUT-156 30 31 3C 30 31 72 0D 156 30 31 3C 30 32 72 0D 256 30 31 3C 30 33 72 0D 356 30 31 3C 30 34 72 0D 456 30 31 3C 30 35 72 0D 556 30 31 3C 30 36 72 0D 656 30 31 3C 30 37 72 0D 756 30 31 3C 30 38 72 0D 856 30 31 3C 30 39 72 0D 956 30 31 3C 31 30 72 0D 1056 30 31 3C 31 31 72 0D 1156 30 31 3C 31 32 72 0D 12(31~39) (31~39)31 (30~1)品牌:RILI 9600POWER ON 3F \x20\x11\x31\x11\x3F POWER OFF 3E \x20\x11\x31\x11\x3E VIDEO 11 \x20\x11\x31\x21\x11\x40\x21 RGB1 21 \x20\x11\x31\x21\x21\x40\x21 RGB2 22 \x20\x11\x31\x21\x22\x40\x21品牌:SANYO XP45的投影机232控制代码:波特率:19200On 43 30 30 0dOff 43 30 31 0dVideo 43 30 37 0dRgb1 43 30 35 0d品牌SONY CX8038400bps投影机串口的接口一般有3种形式,一是9针的标准接口,一个是8针的圆接口,另一个是15针的标准接口。
