《电工基础》学案（2）
第二章 简单直流电路
使用班级：10机电1、2、3 执笔：孟书霞 时间：2011.3
班级： 姓名： 分数：
考纲要求
1、熟练掌握部分电路欧姆定律和闭合电路欧姆定律。
2、了解电路的几种工作状态（通路、开路、短路），掌握在每一种状态下电路中电流、电压和功率的计算。
3、 熟练掌握电阻串、并联的特点和作用，掌握简单混联电路的分析和计算。
4、负载获得最大功率的条件 预习提要
一、欧姆定律 1、部分电路欧姆定律
内容：在不包含电源的电路中，导体中通过的电流与这段导体两端的电压成正比，与导体的电阻成反比，即I =
R
U
2、全电路欧姆定律
内容：在全电路中，电流与电源的电动势成正比，与整个电路的内外电阻之和成反比，即I = r
R E +。
3、
参数 电路状态
电流 端电压
通路 I =
r R E
U = E —I r 开路（断路） I=0A U = E 短路（捷路）
I=
r
E
U=0
4、负载获得最大功率的条件：R = r 获得的最大功率为：Pm = R
E
r
E
442
2
=
注意：当负载获得最大功率时，电源的效率只有50%，并不是最大。
二、电阻的串联
1、定义：把电阻一个接一个地依次连接起来，就组成串联电路。
2、特点：（1）、电路中各处的电流相等（I=I 1=I 2=I 3）；（2）、电路两端的总电压等于各部分电路两端的电压之和（U 总=U 1+U 2+U 3）;（3）、串联电路的总电阻，等于各个串联电阻之和（R 总=R 1+R 2+R 3）。
3、电压分配关系（1）串联电路中各个电阻两端的电压跟它的阻值成正比。（
2
12
1U U R R
）
（2）两个电阻串联时的分压公式：U1=U R R R 2
11 ，U2=
U R R R 2
12
4、功率分配关系：串联电路中各个电阻消耗的功率跟它的阻值成正比。2
12
1P P R R
5、应用（串联电阻扩大电压表的量程）
三、电阻的并联
1、定义：把几个电阻并列地连接起来，就组成了并联电路。
2、特点：（1）、电路中各支路两端的电压相等（U=U 1=U 2=U 3）；（2）、电路中的总电流等于各支路的电流之和（I 总=I 1+I 2+I 3）;（3）、并联电路的总电阻的倒数等于各个电阻的倒数之和（
总
R 1=
1
1R +
2
1R +
3
1R ）。
3、电流分配关系（1）并联电路中通过各个电阻的电流与它的电阻成反比。（2
1I I =
12R R ）
（2）两个电阻并联时的分流公式：I1=
I R R R 2
12 ，I2=
I R R R 2
11
4、功率分配关系：并联电路中各个电阻消耗的功率跟它的阻值成反比。2
1P P =
1
2R R
5、应用（并联电阻扩大电流表的量程）
课堂练习
（ ）1、当某电阻两端的电压为10V 时，它的阻值为10Ω；而当它两端的电压升至20V ，则它的阻值也将升至20Ω。
（ ）2、通路状态下，负载电阻增大，电源端电压就要下降。
（ ）3、短路状态下，电源内电阻的压降为零。
（ ）4、欧姆定律公式的列写，与电压、电流、电动势的正方向有关 （ ）5、通常电灯开的越多，总负载电阻越大。
（ ）6、两个电阻并联时，其等效电阻总是大于并联电阻中最小的一个电阻。 （ ）7、只有负载电阻等于电源内阻时，负载才能获得最大功率。
8、在电路中当R ＝14.8Ω时，电流I=0.1A,当R ＝0.3Ω时，电流I=3A ，则电动势E0= V ,内电阻R0= Ω。
9、已知电源电动势E=2V ，负载电阻R=9Ω,电源的端电压U=1.8V ，则电源的内电阻R0= Ω。 10、一只“220V 40W ”的灯泡，它的灯丝电阻是________ 。当它接在110V 的电路上，它的实际功率是_______________。（假定灯丝电阻不随温度而变化） 11、如果给负载加上100V 电压，则在该负载上就产生2A 的电流；如果给该负载加上75V 电压，则负载上流过的电流是_______________；如果给该负载加上250V 电压，则负载上的电流是_______________。 12、两个同种材料的电阻丝，长度之比为1：5,横截面积之比2：3,它们的电阻之比为_______________。将它们串联时，它们的电压之比为_______________，电流强度之比为_______________；将它们并联时，它们的电压之比为_______________，电流强度之比_____________。
13、电路处于开路状态时，电路中的电流等于_______________，路端电压等于_______________；电路处于短路状态时，电源内电压等于_______________，路端电压等于_______________。
14、有一表头，满刻度电流Ig=100微安，内阻Rg=1.5千欧，若把它改成量程为1mA 的电流表，应 联的电阻R= 。
15、现有一量程10V 的电压表，内阻Rg=10千欧，若把它改成量程为250V 的电压表，应 联的电阻R= 。
16、电源端电压与负载电阻的关系是：端电压随负载电阻的增大而______________。当外电路断开时，端电压等于______________。
17、在电路中当R＝14.8Ω时，电流I=0.1A,当R＝0.3Ω时，电流I=3A，则电动势E0= V,内电阻R0= Ω。
18、已知电源电动势E=2V，负载电阻R=9Ω,电源的端电压U=1.8V，则电源的内电阻R0= Ω。
19、在理想的电压源系统中，我们讲负载增加，通常是指（）
A、负载电流增加
B、负载电阻增加
C、负载电压增加
D、总电阻增加
20、有两只电灯，一个阻值为R1，另一个阻值为R2 且R1> R2,现把它们并联后接到同一电源上，则（）
A R2消耗的功率大
B R2消耗的功率小
C R1消耗的功率小
D 两只电灯消耗的功率一样

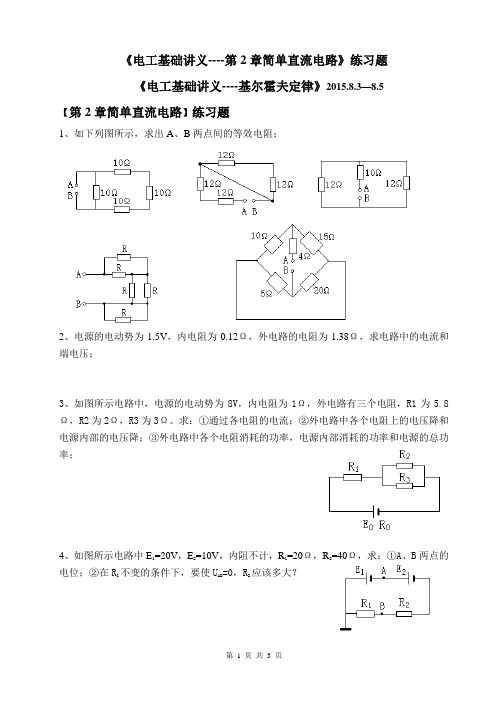

课后练习
1、姆定律具有普遍性，它适用于（）
A线性电路，也适用于非线性电路 B 线性电路C非线性电路
2、在如图4电路中，负载电阻R获得最大功率的条件是（）
A R=2Ω
B R=3Ω
C R=6Ω
D R=9Ω
3、如图5所示，当电路中的R1增大时，a、b两点间的电压（）
A、不变
B、增大
C、减小
D、不能确定
4、如图1－12所示，已知E=30V，内阻不计，R1=240Ω,==600Ω，R3=R4=200Ω,求通过电阻R1、R2、R3的电流。
5、在如图电路中，发电机的电动势E为240V，内电阻R0＝0.4Ω，输电线的电阻为1.6Ω，给55盏电阻均为1210Ω的电灯供电。
求（1）加在电灯两端的电压U1；
（2）每盏电灯消耗的功率；
（3）发电机输出的功率；
（4）输电线上损耗的功率。6、如图1－15所示，已知E=30V，内阻不计，R1=10Ω，R2=R3=40Ω，求（1）S断开时，AB间的电压，
R1上消耗的功率。（2）S闭合时，AB间的电压，R2上的电流。
7、如图1－16所时，已知E=6V，r=2Ω，R1=R2=R3=4Ω,求（1）S断开时，通过R1、R2、R3的电流。
（2）S闭合时，R1、R2、R3两端的电压。
8、电源的电动势为1.5V，内电阻为0.1Ω，外电路上的电阻为1.4Ω，求电路中的电流强度和路端电压。
9、如图1－17所示，当S闭合时，伏特表上的读数为20V；S断开时，伏特表上的读数为22V，如果R=10
Ω，求电源的电动势和内电阻。
10、如图1－18所示，已知E=12V,r=1Ω,R1=1Ω,R2=R3=4Ω,求：（1）S断开时，电压表的读数。
（2）S闭合时，电压表的读数。
11、如图1－19所时，已知E=10V,r=0.1Ω,R=9.9Ω，求开关在1、2、3三种不同位置时，电流表和电压
表的读数各为多大。
