最新电工基础简单直流电路单元测试卷

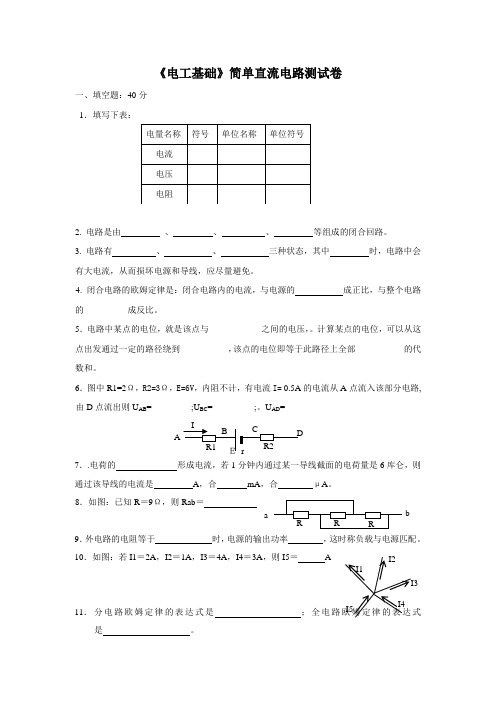

《电工基础》简单直流电路测试卷一、填空题：40分 1．填写下表：2. 电路是由 、 、 、 等组成的闭合回路。

3. 电路有 、 、 三种状态，其中 时，电路中会有大电流，从而损坏电源和导线，应尽量避免。

4. 闭合电路的欧姆定律是：闭合电路内的电流，与电源的___________成正比，与整个电路的__________成反比。

5．电路中某点的电位，就是该点与____________之间的电压，。

计算某点的电位，可以从这点出发通过一定的路径绕到___________，该点的电位即等于此路径上全部___________的代数和。

6．图中R1=2Ω，R2=3Ω，E=6V ，内阻不计，有电流I= 0.5A 的电流从A 点流入该部分电路,由D 点流出则U AB =_________;U BC = _________;。

U AD =__________7．.电荷的 形成电流，若1分钟内通过某一导线截面的电荷量是6库仑，则通过该导线的电流是 A ，合 mA ，合 μA 。

8．如图：已知R ＝9Ω，则Rab ＝9．外电路的电阻等于 时，电源的输出功率 ，这时称负载与电源匹配。

10．如图：若I1＝2A ，I2＝1A ，I3＝4A ，I4＝3A ，则I5＝ A11． 分电路欧姆定律的表达式是 ；全电路式是 。

ab12．一个电阻为3Ω的导线，如果将它们对折后接入线路，其电阻是Ω。

13．一个“800W，220V”电炉，正常工作时电流是 A，电阻是Ω。

14．两节相同的电池，每节电池的电动势为3V，内阻为1Ω，把电池并联后接入线路，测出其外电路电阻为9.5Ω，则经过外电路的电流I＝A，电池组两极间的电压U＝V。

二、是非题：12分1．电阻两端电压为10V时，电阻为10Ω，当电压升至20V时，电阻值将为20Ω。

（）2．“110V，40W”的灯泡在220V的电源上能正常工作。

（）3．若选择不同的零点位点时，电路中各点的电位将发生变化，但电路中任意两点的电压却不会改变。

第一单元直流电路单元测验答案一、填空题：（每空格1分，共30分）1.电路的工作状态有通路、开路、和短路三种状态。

2.1分钟内通过导体的电量为24C，流过导体的电流是0.4 A，合400 mA，若导体两端电压是4V，该导体的电阻为10Ω。

3.电源电动势的方向规定为由电源负极端指向正极端。

4.有一长度为1000m，横截面积为1mm2铜导线，（2.0175.0mmΩ=ρ/m），则常温下的电阻值为17.5Ω。

5.某电阻的伏安特性如图(1)所示，其电阻值R= 1000Ω，它属于线性电阻元件。

6.R1:R2=1:2，当R1和R2串联时，它们的电压之比U1:U2= 1:2，功率之比P1:P2=1:2。

7.内阻为0.1 Ω的12V蓄电池，对外电路提供20A电流时，其端电压为10V。

8.如图（2）所示，S断开时，RAB = 1Ω；S闭合时RAB= 1Ω。

9.一只220V、40W的白炽灯正常发光时它的灯丝的电阻是1210Ω。

当它接在110V的电路上，它的实际功率是10 W。

10.已知R1=10Ω，R2=10Ω，R3=20Ω，把三个电阻串联起来连接，总电阻为40Ω。

如果将三个电阻并联，总电阻为4Ω。

11.如图（3）所示，当S闭合时，Va = 12V，Uab= 4V；当S断开时，Uab= 10V。

12.由一个或几个元件首尾相接构成的无分支电路叫做支路；三条或三条以上支路会聚的点叫做节点；任一闭合路径叫做回路。

13.在图（4）所示中，I1= 7A；I2= 18A。

14.在图（5）所示中，US= 7V ,I= -2A。

2.度是电功率的一种单位。

（）3.电阻两端电压为5V时，电阻为10 Ω，当电压升至10V时，电阻值将为20 Ω。

（）4.当外电路开路时，电源端电压等于零。

（）5.电阻串联时，阻值大的电阻两端的电压也大。

（）6.在实际电路中，照明灯具的正确接法是并联。

（）7.如果电路中某两点的电位都很高，则该两点间电压一定很大。

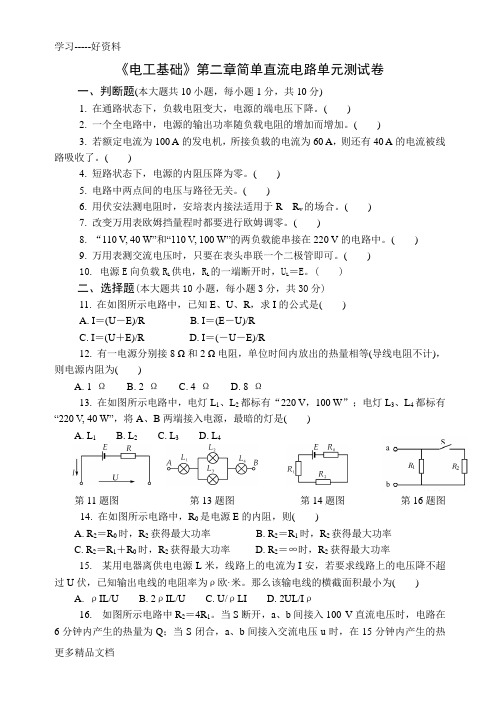

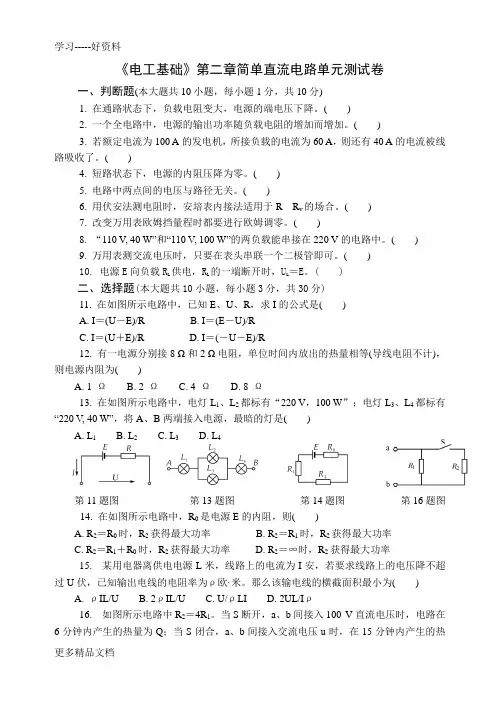

《电工基础》第二章简单直流电路单元测试卷一、判断题(本大题共10小题，每小题1分，共10分)1. 在通路状态下，负载电阻变大，电源的端电压下降。

()2. 一个全电路中，电源的输出功率随负载电阻的增加而增加。

()3. 若额定电流为100 A的发电机，所接负载的电流为60 A，则还有40 A的电流被线路吸收了。

()4. 短路状态下，电源的内阻压降为零。

()5. 电路中两点间的电压与路径无关。

()6. 用伏安法测电阻时，安培表内接法适用于R R v的场合。

()7. 改变万用表欧姆挡量程时都要进行欧姆调零。

()8. “110 V, 40 W”和“110 V, 100 W”的两负载能串接在220 V的电路中。

()9. 万用表测交流电压时，只要在表头串联一个二极管即可。

()10. 电源E向负载R L供电，R L的一端断开时，U L＝E。

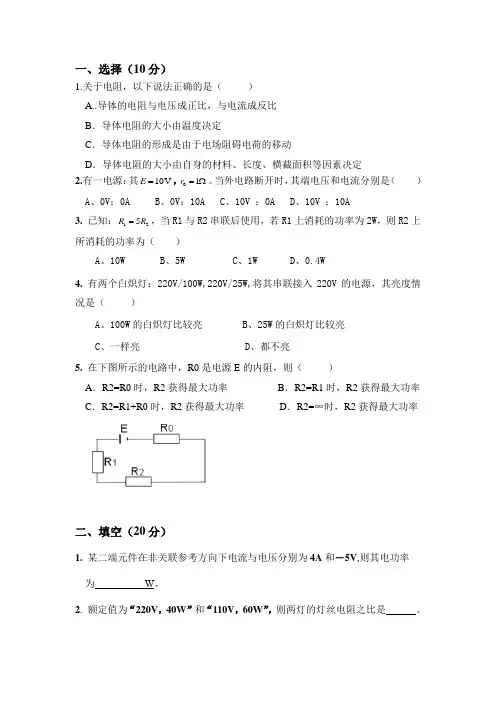

( )二、选择题(本大题共10小题，每小题3分，共30分)11. 在如图所示电路中，已知E、U、R，求I的公式是()A. I＝(U－E)/RB. I＝(E－U)/RC. I＝(U＋E)/RD. I＝(－U－E)/R12. 有一电源分别接8 Ω和2 Ω电阻，单位时间内放出的热量相等(导线电阻不计)，则电源内阻为()A. 1 ΩB. 2 ΩC. 4 ΩD. 8 Ω13. 在如图所示电路中，电灯L1、L2都标有“220 V，100 W”；电灯L3、L4都标有“220 V, 40 W”，将A、B两端接入电源，最暗的灯是()A. L1B. L2C. L3D. L4第11题图第13题图第14题图第16题图14. 在如图所示电路中，R0是电源E的内阻，则()A. R2＝R0时，R2获得最大功率B. R2＝R1时，R2获得最大功率C. R2＝R1＋R0时，R2获得最大功率D. R2＝∞时，R2获得最大功率15. 某用电器离供电电源L米，线路上的电流为I安，若要求线路上的电压降不超过U伏，已知输出电线的电阻率为ρ欧·米。

简单直流电路单元测试卷姓名：得分一、单项选择题（每题只有1个正确答案，请把正确答案填在提前的括号内,每题2分，共50分）（C ）1.一个电源分别接上８Ω和２Ω的电阻时，两个电阻消耗功率相等，则电源的内阻为Ａ. １ΩＢ.２ΩＣ.４ΩＤ. ８Ω（C ）2.已知220V电压，40W灯泡，它的电阻是A. 2300ΩB. 3200ΩC. 1210欧ΩD. 620Ω（A ）3.一条16Ω的导线对折后使用，其阻值为A．4Ω B.8Ω C.16Ω D.32Ω（C ）4.电阻中的电流强度随其两端电压变化的图象如图１所示，其中a为电阻R1的图线，b为电阻R2 的图线，由图可知A． R1> R2B. R1= R2C． R1< R2D. 不能确定（A ）5.电源电动势是2V，内阻是0.1Ω，当外电路断开时，电路中的电流和端电压分别是A.0, 2VB.20A, 2VC.20A, 0D.0, 0（C ）6.有一盏弧光灯，额定值为“40V,200W”,现将它连入220V的照明，电路中应才能使它正常工作。

A.并联一个阻值为8Ω的电阻B. 并联一个阻值为36Ω的电阻C.串联一个阻值为36Ω的电阻D. 串联一个阻值为8Ω的电阻(A )7.如图2所示的等效电阻RAB为A. 2ΩB. 5ΩC. 6Ω图2D. 7Ω（B ）8. A点电位5V，B点电位―3V，那么U AB为A. 2VB. 8VC.―8VD.―2V（C ）9.某导体两端电压为100V,通过的电流为2A,当两端电压变为50V时导体的电阻应为 A.0 B.25Ω C.50Ω D.100Ω（C ）10.一般金属导体具有正的温度系数，当环境温度升高时电阻值将A.减小B.不变C.增大D. 无法确定（B ）11.“220V,100W”和“110V,100W”的两灯泡串接在一电路中，则灯泡两端的电压之比为A.1:1B.4:1C.2:1D.1:4（C ）12.为了使电炉丝消耗的功率减小到原来的一半，则应当Ａ. 使电压加倍Ｂ. 使电压减半Ｃ. 使电阻加倍Ｄ.使电阻减半（A ）13.有两个电容器且C1＞C2，如果它们两端的电压相等，则A. C1所带的电量较多B. C2所带的电量较多C. 两电容器所带的电量相等 D .无法比较(C )14.通过一个电阻的电流是5 A,经过4 min,通过该电阻的一个截面的电荷量是A. 20CB. 50CC. 1200CD. 2000C（B ）15.电路中两点的电压高，则A. 这两点的电位都高B.这两点的电位差大C.这两点的电位一定大于零（C ）16.用电压表测得电路端电压为0，这说明A. 电源内阻为0B. 外电路断路C . 外电路短路 D.外电路上电流很小（ B ）17.如图3，当S闭合后A. UR1增大I增大Iˊ不变B. UR1增大I增大Iˊ减小C. UR1不变I不变Iˊ减小D. UR1减小I减小Iˊ减小（A ）18.如图4所示电路中A . RX增大时，UR2增大 B. RX增大时，UR2减小C . RX增大时，UR2不变 D. RX减小时，UR2增大（C ）19.有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻是A. 8ΩB. 16Ω C . 4Ω D. 32Ω（A ）20.电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别为A. 0，2VB. 20A，2VC. 20A，0D. 0，0（C ）21.如图８，已知电位器滑片Ｃ在ＡＢ的中点，则电路中电阻Ｒ两端的电压为Ａ. 0.5Uab B. 大于0.5 Uab C. 小于0.5 Uab D. Uab（A ）22.如图９，三只电灯ＡＢＣ完全相同，当开关Ｓ闭合时电灯ＡＢ的亮度变化是Ａ. Ａ变亮，Ｂ变暗Ｂ. Ａ变暗，Ｂ变亮Ｃ. Ａ、Ｂ都变暗Ｄ. Ａ、Ｂ都变亮（C ）23.R1和R2为两个串联电阻，已知R1=４R2，若R1上消耗的功率为１Ｗ，则R2上消耗的功率为Ａ. ５ＷＢ. 20ＷＣ. 0.25ＷＤ. 400Ｗ（D）24.如图10，电源电动势E1=E2=6V，内电阻不计，R1=R2=R3=3Ω，则ab两点间的电压是A. 0B. -3VC. 6VD. 3V（C ）25.如图11，为使输出电压UAB＝0.1V,则输入电压UEF的值是A. 0.1VB. 1VC. 10VD. 100V二、计算作图题（每小题10分，共50分）1、有十个相同的蓄电池，每个蓄电池的电动势为2V，内阻为0.04Ω，把这些蓄电池接成串联电池组，外接电阻为3.6Ω，求电路中的电流和每个蓄电池两端的电压。

直流电路试题及答案一、选择题（每题5分，共20分）1. 直流电路中，电流的方向是如何规定的？A. 从正极流向负极B. 从负极流向正极C. 从电源内部正极流出，外部负极流入D. 从电源内部负极流出，外部正极流入答案：A2. 电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 以下哪个公式用于计算直流电路中的功率？A. P = IVB. P = V^2/RC. P = I^2RD. P = R/I答案：A4. 并联电路中，总电阻与各支路电阻的关系是：A. 总电阻等于各支路电阻之和B. 总电阻等于各支路电阻之积C. 总电阻小于任何一个支路电阻D. 总电阻等于各支路电阻的倒数之和答案：C二、填空题（每题5分，共20分）1. 直流电路中，电压的单位是_______。

答案：伏特2. 欧姆定律的公式是_______。

答案：V = IR3. 电路中，电流的单位是_______。

答案：安培4. 电阻的串联和并联公式分别是_______和_______。

答案：R_total = R1 + R2 + ... + Rn；1/R_total = 1/R1 + 1/R2 + ... + 1/Rn三、计算题（每题10分，共20分）1. 已知一个直流电路中，电阻R1=10Ω，电阻R2=20Ω，电源电压V=12V，求电路的总电阻和总电流。

答案：总电阻R_total = R1 + R2 = 10Ω + 20Ω = 30Ω；总电流I_total = V / R_total = 12V / 30Ω = 0.4A2. 一个直流电路中，电阻R=50Ω，通过电阻的电流I=0.2A，求电路的功率。

答案：功率P = I * V = I * (I * R) = 0.2A * (0.2A * 50Ω) = 2W四、简答题（每题10分，共20分）1. 什么是直流电路？答案：直流电路是指电流方向不随时间变化的电路，电流从电源的正极流向负极。

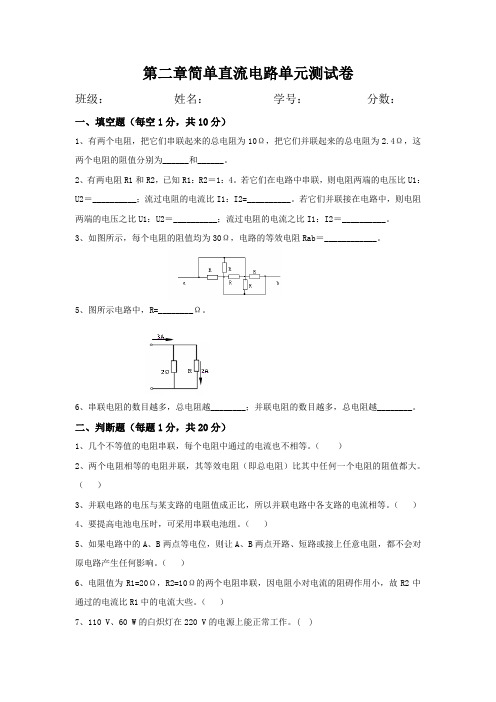

第二章简单直流电路单元测试卷班级：姓名：学号：分数：一、填空题（每空1分，共10分）1、有两个电阻，把它们串联起来的总电阻为10Ω，把它们并联起来的总电阻为2.4Ω，这两个电阻的阻值分别为______和______。

2、有两电阻R1和R2，已知R1：R2＝1：4。

若它们在电路中串联，则电阻两端的电压比U1：U2＝__________；流过电阻的电流比I1：I2=__________。

若它们并联接在电路中，则电阻两端的电压之比U1：U2＝__________；流过电阻的电流之比I1：I2＝__________。

3、如图所示，每个电阻的阻值均为30Ω，电路的等效电阻Rab＝____________。

5、图所示电路中，R=________Ω。

6、串联电阻的数目越多，总电阻越________；并联电阻的数目越多，总电阻越________。

二、判断题（每题1分，共20分）1、几个不等值的电阻串联，每个电阻中通过的电流也不相等。

（）2、两个电阻相等的电阻并联，其等效电阻（即总电阻）比其中任何一个电阻的阻值都大。

（）3、并联电路的电压与某支路的电阻值成正比，所以并联电路中各支路的电流相等。

（）4、要提高电池电压时，可采用串联电池组。

（）5、如果电路中的A、B两点等电位，则让A、B两点开路、短路或接上任意电阻，都不会对原电路产生任何影响。

（）6、电阻值为R1=20Ω，R2=10Ω的两个电阻串联，因电阻小对电流的阻碍作用小，故R2中通过的电流比R1中的电流大些。

（）7、110 V、60 W的白炽灯在220 V的电源上能正常工作。

( )8、既有串联又有并联的电路称为复杂电路。

( )9、在串联电路中，各电阻上的电压与电阻的阻值成反比。

( )10、恒压供电是电阻并联在实际工作中常见的应用。

( )三、选择题（每小题2分，共30分）1、如图所示的等效电阻RAB为（）A. 2ΩB. 5ΩC. 6ΩD. 7Ω2、如图所示电路中，当开关S闭合后，则（）A. I增大，U不变B. I不变，U减小C. I增大，U减小D. I、U均不变3、在图电路中，当开关S接通后，灯A将（）A.较原来暗B.与原来一样亮C.较原来亮D.无法判断4、要使三只“110V40W”灯泡接入电源电压为220V的电路中都能正常工作，那么这些灯泡应该是（）A.全部串联；B.每只灯泡串联适当电阻后再并联；C.二只并联后与另一只串联；D.二只串联后与另一只并联。

《电工基础》直流电路练习试卷姓名：班级：学号：得分：一、填空题：（30%）1、单位换算：60mA= 0.06 A；1.2KV= 1.2×102 V；1.8MΩ= 1.8×106Ω。

2、分析和计算复杂电路的主要依据是基尔霍夫定律和欧姆定律定律。

3、电路是由电源、负载、导线和开关组成。

4、测量电流应选用电流表表，它必须串联在被测电路中，它们的内阻应尽量小。

5、测量电压应选用电压表表，它必须并联在被测电路中，它们的内阻应尽量大。

6、一含源二端网络，测得其开路电压为100伏，短路电流为10安，则该含源二端网络等效电动势为100伏，等效电阻为10欧姆。

当外接10欧姆的负载电阻时，则负载电流为 5 安培。

7、填写下表：8、填写下表：9、电容器在电路和电器中应用的基本原理是电容器具有储存电荷和通交隔直的特性。

10、不能用电阻串、并联化简的电路叫复杂电路。

11、基尔霍夫第一定律又叫节点电流定律定律，其内容是∑I入=∑I出。

12、基尔霍夫第二定律又叫回路电压定律定律，其内容是∑IR=∑E。

二、判断题：（20%）1、电源电动势等于内、外电压之和。

（√）2、在任何封闭的直流电路中，流入电路的电流等于流出该电路的电流。

（√）3、电路中参考点改变，各点的电位也将改变。

（√）4、应用支路电流法解复杂电路时不一定以支路电流为未知量。

（×）5、电容器的电容量会随着它所带电荷量的多少而发生改变。

（×）6、每一条支路中的元件，只能有一只电阻或一只电阻和一只灯泡。

（×）7、电路中任一回路都可以称为网孔。

（×）8、任何一个二端网络总可以用一个等效电源来代替。

（×）9、任何假定支路电流方向都会带来计算错误。

（×）10、电桥电路是复杂电路，当电桥电路平衡时，是简单电路。

（√）三、选择题：（20%）1、某电路有3个节点和7条支路，则可列出独立的节点电流方程和独立的回路电压方程的个数分别为（ D ）：A：3、4 B：4、3 C：4、7 D：2、52、在下图中，其节点数、支路数、回路数和网孔数分别为（C ）：A：2、5、3、3 B：3、6、4、6 C：2、4、6、3 D：4、6、3、33、某电路的计算结果是: ,3,221AIAI-==它表明（ D ）：A：电流2I与电流1I方向相反B：电流2I大于1I C：电流2I小于1I D：电流2I的实际方向与参考方向相反。

第⼀章简单直流电路单元测试⼀第⼀章单元测试（⼀）⼀是⾮题（）1. 当电路处于通路状态时,外电路负载的电压等于电源的电动势.（）2. 电源电动势的⼤⼩由电源本⾝的性质决定,与外电路⽆关.（）3. 道题的长度和截⾯积都增⼤⼀倍,其电阻值也增⼤⼀倍.（）4. 电阻两端电压为10V时,电阻值为10Ω;当电压升⾄20V 时,电阻值将为20Ω.（）5. ⼏个电阻并联后的总电阻⼀定⼩于其中任⼀个电阻的阻值.（）6. 在带⼥⾜分压电路中,电阻值越⼤,其两端的电压就越⾼.（）7. 在电阻分流电路中,电阻值越⼤,流过它的电流也就越⼤. （）8. 110V60W的⽩炽灯在220V的电源上能正常⼯作.（）9. 220V60W的⽩炽灯在110V的电源上能正常⼯作.（）10.我们规定⾃负极通过电源内部指向正极的⽅向为电动势的⽅向.（）11.加在⽤电器的电压改变了,但它消耗的功率是不变的.（）12.若选择不同的零点位点时,电路中各点的点位将发⽣变化,但是电路中任意两点间的电压却不会改变.⼆选择题1. R1和R2为两个串联电阻,已知R1=4R2,若R1上消耗的功率为1W,则R2上消耗的功率是( )A 5WB 20WC 0.25WD 400W2. R1和R2为两个并联电阻,已知R1=2R2,若R2上消耗的功率为1W,则R1上消耗的功率是( )A 2WB 1WC 4WD 0.5W3. 如图1-7所⽰,R1=R2=R3=12Ω,则AB间的总电阻为( )A 18ΩB 4ΩC 0D 36Ω4. ⽤电压表测得电路端电压为0,这说明( )A 外电路断路B 外电路短路C 外电路上电流⽐较⼩D 电源内阻为零5. 有⼀个电压表其内阻R V =10.8K Ω,现在要将其量程扩⼤为原来的10倍,则应( )A ⽤18K Ω的电阻于电压表串联B ⽤180Ω的电阻于电压表并联C ⽤16.2K Ω的电阻于电压表串联D ⽤180Ω的电阻于电压表串联6. 6.如图1-8所⽰，当电路中可变电阻R 的阻值增⼤时，（1）电压表○V1的读数将（）A 变⼤B 变⼩C 不变（2）电压表○V2的读数将（）A 变⼤B 变⼩C 不变（3）电压表○A1的读数将（）A 变⼤B 变⼩C 不变（4）电压表○A1的读数将（）A 变⼤B 变⼩C 不变7. 如图1-9所⽰，R 为⼀可变电阻，电源电动势为E 内阻为r ，当（）时电源的输出功率最⼤。

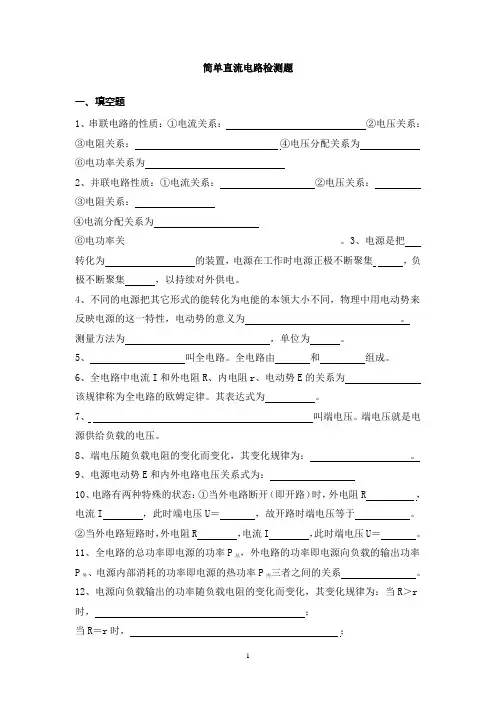

简单直流电路检测题一、填空题1、串联电路的性质：①电流关系： ②电压关系： ③电阻关系： ④电压分配关系为 ⑥电功率关系为2、并联电路性质：①电流关系： ②电压关系： ③电阻关系：④电流分配关系为⑥电功率关 。

3、电源是把 转化为 的装置，电源在工作时电源正极不断聚集 ，负极不断聚集 ，以持续对外供电。

4、不同的电源把其它形式的能转化为电能的本领大小不同，物理中用电动势来反映电源的这一特性，电动势的意义为 。

测量方法为 ，单位为 。

5、 叫全电路。

全电路由 和 组成。

6、全电路中电流I 和外电阻R 、内电阻r 、电动势E 的关系为 该规律称为全电路的欧姆定律。

其表达式为 。

7、 叫端电压。

端电压就是电源供给负载的电压。

8、端电压随负载电阻的变化而变化，其变化规律为： 。

9、电源电动势E 和内外电路电压关系式为：10、电路有两种特殊的状态：①当外电路断开（即开路）时，外电阻R ，电流I ，此时端电压U ＝ ，故开路时端电压等于 。

②当外电路短路时，外电阻R ，电流I ，此时端电压U ＝ 。

11、全电路的总功率即电源的功率P 总，外电路的功率即电源向负载的输出功率P 外、电源内部消耗的功率即电源的热功率P 内三者之间的关系 。

12、电源向负载输出的功率随负载电阻的变化而变化，其变化规律为：当R ＞r 时， ； 当R ＝r 时， ；当R＜r时，。

13、电池的连接方式有两种，即和；当电池串联时，串联电池组的电动势Es等于即Es＝；串联电池组的内电阻Ris 等于，即Ris＝。

当电池并联时，并联电池组的电动势Es等于即Es＝；并联电池组的内电阻Ris等于，即Ris＝。

14、电阻R1=R2=10Ω，若把它们串联起来接入电路中，其总电阻是Ω；若并联起来接入电路中，其总电阻是Ω。

15、电阻R1=3Ω，R2=7Ω，串联接在电路中，则R1、R2两端的电压之比U1：U2是；并联接在电路中，则通过R1、R2的电流之比I1：I2是。

《电工基础》第二章简单直流电路的分析试卷一、单项选择题1.不属于电阻串联的应用的是( )。

(2 分)A.分压作用B.限流作用C.开关D.电流表扩程2.欲精确测量中电阻的阻值,应选用( )。

(2 分)A.万用表B.兆欧表C.单臂电桥D.双臂电桥3.利用电阻的并联可用扩大( )的量程。

(2 分)A.电流表B.电压表C.欧姆表D.功率表4.如图2-13所示电路中,当开关S合上和断开时,各白炽灯的亮度变化是( )。

(2 分)A.没有变化B.S合上时各灯亮些,S断开时各灯暗些C.S合上时各灯暗些,S断开时各灯亮些D.无法回答,因为各灯的电阻都不知道5.一只10Ω的电阻和一只5Ω的电阻串联,通过的电流为5A,则串联电路的总电压为( )V。

(2 分)A.3B.25C.50D.756.已知R1>R2>R3,若将此三只电阻并联接在电压为U的电源上,获得最大功率的电阻将是( )。

(2 分)A.R1B.R2C.R37.如下图所示电路中,开关S闭合与打开时,电阻R上电流之比为3:1,则R的阻值为( )。

(2 分)A.120ΩB.60ΩC.4 0Ω8.要测量中电阻的阻值,应优先选用( )。

(2 分)A.万用表B.兆欧表C.单臂电桥D.双臂电桥9.在闭合电路中,电源内阻变大,电源两端电压将( )。

(2 分)A.升高B.降低C.不变D.不确定10.下图示电路中,已知各电阻的阻值均为R,则R AB=。

(2 分)A.RB.2RC.4RD.6R二、判断题11.( )用电桥测量电阻的方法准确度比较高。

(2 分)12.( )直流单臂电桥就是惠斯登电桥。

(2 分)13.( )只要电桥上检流计的指针指零,电桥一定平衡。

(2 分)14.( )在串联电路中,各电阻上的电压与电阻的阻值成正比。

(2 分)15.( )计算简单电路的依据是欧姆定律和电阻串、并联规律。

(2 分)16.( )将电源看作是电压源还是电流源,主要依据是所带负载的性质和大小。
