直流电路复习练习题

直流电路习题及答案直流选择一、单选题1. 5A电流从一个二端元件的a端流入b端流出，若b端电位比a端高20V，则此元件是（）。

A 吸收功率B 发出功率C 不能确定2.某实验室有额定电压220V、额定功率100W的白炽灯12盏，另有额定电压220V、额定功率2kW的电炉5台，都在额定状态下工作，则在2小时内消耗的总电能为（）。

A 22 kWhB 10.4 kWhC 22.4 kWhD 20.4 kWh3.从外特性来看，任何一条电阻R支路与恒流源I（）联，其结果可以用一个S等效恒流源替代，该等效电源值为（）。

IA 并，SIB 串，SRIC 并，SRID 串，S4.将小灯泡与可变电阻串联后接到恒流源上，当可变电阻增大时，小灯泡的电压（），所以小灯泡的亮度（）。

A 减小，变暗B 减小，变亮C 增大，变亮D 不变，不变5.电路中等电位点可以（），之后对电路的其它部分（）影响。

A 短路，没有B短路，有 C开路，没有 D 开路，有 6. 电路中有多个电源共同作用，其中有一个电压源支路的电压增大5倍，则该支路电流（ ）。

A 增大5倍B 不能确定C 减小5倍D 不变7. 用一个满刻度偏转电流为50A μ、电阻g R 为Ωk 2表头，并联分流电阻1R ，制成量程为10mA 的直流电流表，并联分流电阻1R 应为（ ）。

A20Ω B20.05Ω C10.05Ω D 10Ω8. 用一个满刻度偏转电流为50A μ、电阻为Ωk 3的表头制成2.5V 量程的直流电压表，则附加电阻应为（ ）。

A697 k Ω B597 k Ω C497 k Ω D 47 k Ω 9. 若电源供电给电阻L R 时，电压源S U 和电阻L R 值均保持不变，为了使电源输出功率最大，应调节内阻值等于（ ）。

AL R B0 C∞ D 2L R10. 若电源的外特性为I U 210-=（V ），则外接电导0.5S 后的电流为（ ）A ，电压为（ ）V 。

第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，一部分是电路，另一部分是电路。

外电路上的电阻称为电阻，内电路上的电阻称为电阻。

2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。

选择题1、用万用表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流比较小 D电源内阻为零2、用电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D无法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。

A、增大B、减小C、不变D、不能确定5、一直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。

A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。

（）2、短路电流很大，要禁止短路现象。

（）3、短路状态下，电源内阻的压降为零。

（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所示，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。

3．如下图所示，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。

求该电路电流大小应为多少？R2两端的电压是多少？4.如图所示电路中，已知E=12V，r=1Ω，负载R=99Ω。

求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所示，E=220V，负载电阻R为219Ω，电源内阻r为1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。

直流电路及电磁学基础练习题+参考答案一、单选题（共70题，每题1分，共70分）1、链传动中,链轮的最小齿数不宜太少,通常取小链轮的齿数大于A、12B、25C、20D、17正确答案：D2、电压继电器的电气符号为A、KGB、KSC、KVD、KT正确答案：C3、电源中性点不接地的供电系统可采用A、重复接地保护B、工作接地保护C、接零保护D、接地保护正确答案：D4、一个实际的闭合电路,断开开关后,电路中一定没有的是A、电源B、电流C、电阻D、电压正确答案：B5、减压阀不用于A、润滑油路B、控制油路C、主调压油路D、夹紧系统正确答案：C6、真空度的计算式为A、真空度=大气压力-绝对压力B、真空度=大气压力+绝对压力C、真空度=绝对压力-表压力D、真空度=绝对压力-大气压力正确答案：A7、电源电动势为4V,内电阻为4Ω,当外电路短路时,电路中的电流和电源端电压分别为A、0A、 0VB、0A 、4VC、1A 、0VD、1A 、4V正确答案：C8、当晶体三极管工作在饱和状态时,它的IC将( )。

A、随IB增加而增加B、与IB无关C、随IB增加而减小D、等于0正确答案：B9、从2012年教育部推行的全国职业院校学生实习责任保险统保示范项目抽取60万例样本分析,每10万名实习学生发生一性伤害的约( )人,其中导致死亡的约3.96人。

A、13.9B、39.9C、26.9D、80.9正确答案：B10、伏安法测量电阻的原理是A、R=ρL/SB、R=U/IC、R=U2/PD、R=P/I2正确答案：B11、用人单位不得依照《劳动合同法》第四十条、第四十一条的规定与孕期、产期、哺乳期的女职工( )劳动合同。

A、履行B、中止C、解除D、变更正确答案：C12、下列运动副中属于低副的是A、铰链B、齿轮与齿轮C、车轮与钢轨D、凸轮与推杆正确答案：A13、阻值可以调整的电阻器是A、金属电阻B、固定电阻器C、可变电阻器D、光敏电阻器正确答案：C14、下列关于职业素养的叙述,不正确的一项是A、职业素养主要是由先天素养决定的,与后天努力关系不大B、资质、知识、行为和技能是显性职业素养,人力资源管理中比较重视C、职业道德、职业意识、职业态度隐性职业素养更深刻影响着员工发展D、职业素养是一个人在职业过程中表现出来的综合品质正确答案：A15、常用熔断器的选用方法是A、按网络功率因数选用B、按网络额定电压和额定电流选用C、按网络频率选用D、按网络额定电压和短路电流选用正确答案：D16、企业什么地方需要7S管理A、企业的每个地方B、仅办公室C、仅工作现场D、仅仓库正确答案：A17、某种材料所构成的导体,电阻为10欧,温度系数的数值为0.004/℃,则温度升高10度时,该导体的电阻为A、4.04ΩB、100ΩC、20.4ΩD、10.4Ω正确答案：D18、对于三相鼠笼式异步电动机的多地控制,为达到控制要求,须将多个停止按钮串联,多个启动按钮A、混联B、自锁C、串联D、并联正确答案：D19、在三相变压器铭牌上所标出的额定电压、额定电流均指A、相电压、线电流B、线电压、相电流C、线电压、线电流D、相电压、相电流正确答案：C20、每千克质量的干空气中所混合的水蒸气的质量称为A、析水量B、绝对湿度C、相对湿度D、含湿量正确答案：D21、阻值不随外加电压或电流的大小而改变的电阻叫A、固定电阻B、线性电阻C、非线性电阻D、可变电阻正确答案：B22、用靠模仿形法加工成平面手柄的机构中应用了A、端面凸轮B、移动凸轮C、圆柱凸轮D、盘形凸轮正确答案：B23、以下哪项是“节约”的目的A、创造对人、企业财产没有威胁的环境,遏制安全事故的苗头,减少工业灾害B、提升“人的品质”,将员工培养成认真工作的人C、降低成本,减少费用D、消除“脏污”,保持现场干净明亮,从根本上消灭污垢发生源正确答案：C24、《中华人民共和国环境保护法》共七章,( )条。

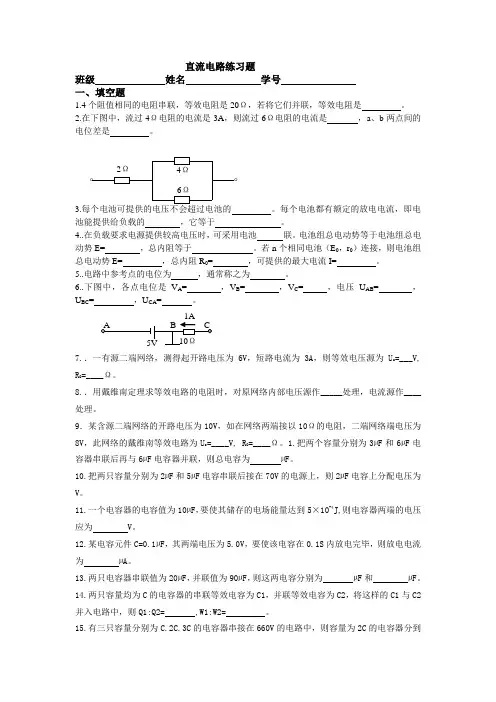

直流电路练习题班级姓名学号一、填空题1.4个阻值相同的电阻串联，等效电阻是20Ω，若将它们并联，等效电阻是。

2.在下图中，流过4Ω电阻的电流是3A，则流过6Ω电阻的电流是，a、b两点间的电位差是。

3.每个电池可提供的电压不会超过电池的。

每个电池都有额定的放电电流，即电池能提供给负载的，它等于。

4..在负载要求电源提供较高电压时，可采用电池联。

电池组总电动势等于电池组总电动势E= ，总内阻等于。

若n个相同电池（E0，r0）连接，则电池组总电动势E= ，总内阻R0= ，可提供的最大电流I= 。

5..电路中参考点的电位为，通常称之为。

6..下图中，各点电位是V A= ，V B= ，V C= ，电压U AB= ，U BC= ，U CA= 。

7.．一有源二端网络，测得起开路电压为6V，短路电流为3A，则等效电压源为U s=___V,R0=____Ω。

8.．用戴维南定理求等效电路的电阻时，对原网络内部电压源作_____处理，电流源作____处理。

9．某含源二端网络的开路电压为10V，如在网络两端接以10Ω的电阻，二端网络端电压为8V，此网络的戴维南等效电路为U s=____V, R0=____Ω。

1.把两个容量分别为3µF和6µF电容器串联后再与6µF电容器并联，则总电容为µF。

10.把两只容量分别为2µF和5µF电容串联后接在70V的电源上，则2µF电容上分配电压为V。

11.一个电容器的电容值为10µF，要使其储存的电场能量达到5×10-4J,则电容器两端的电压应为 V。

12.某电容元件C=0.1µF，其两端电压为5.0V，要使该电容在0.1S内放电完毕，则放电电流为µA。

13.两只电容器串联值为20µF，并联值为90µF，则这两电容分别为µF和µF。

14.两只容量均为C的电容器的串联等效电容为C1，并联等效电容为C2，将这样的C1与C2并入电路中，则Q1:Q2= ,W1:W2= 。

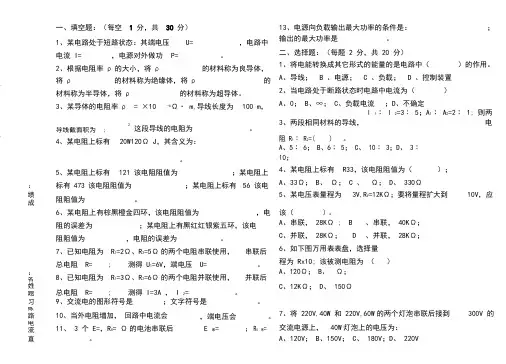

一、填空题：（每空1分，共30分）13、电源向负载输出最大功率的条件是：；1、某电路处于短路状态：其端电压U=，电路中输出的最大功率是。

二、选择题：（每题 2 分，共 20 分）电流 I=，电源对外做功P=。

1、将电能转换成其它形式的能量的是电路中（2、根据电阻率ρ的大小，将ρ的材料称为良导体，）的作用。

A、导线； B 、电源； C 、负载； D 、控制装置将ρ的材料称为绝缘体，将ρ的材料称为半导体，将ρ的材料称为超导体。

2、当电路处于断路状态时电路中电流为（）A、0；B、∞；C、负载电流；D、不确定3、某导体的电阻率ρ= ×10-6Ω· m,导线长度为100 m，3、两段相同材料的导线，l 1︰ l 2=3︰ 5；A1︰ A2=2︰ 1; 则两电2这段导线的电阻为。

导线截面积为 ;阻 R1︰ R2=()4、某电阻上标有20W120Ω J，其含义为：。

A、5︰ 6；B、6︰ 5；C、 10︰ 3；D、 3︰10；。

4、某电阻上标有R33，该电阻阻值为（5、某电阻上标有121 该电阻阻值为；某电阻上）；A、33Ω；B、Ω； C 、Ω； D、330Ω：标有 473 该电阻阻值为；某电阻上标有56 该电绩阻阻值为。

5、某电压表量程为3V,R V=12KΩ；要将量程扩大到10V，应成该（）。

6、某电阻上有棕黑橙金四环，该电阻阻值为，电阻的误差为；某电阻上有黑红红银紫五环，该电A、串联，28KΩ ;B、串联，40KΩ；阻阻值为，电阻的误差为。

C、并联，28KΩ； D、并联，28KΩ；6、如下图万用表表盘，选择量7、已知电阻为 R1=2Ω、R2=5Ω的两个电阻串联使用，串联后总电阻 R=;测得 U1=6V，端电压 U=。

程为 Rx10; 该被测电阻为（）：A、120Ω； B、Ω；8、已知电阻为 R1=3Ω、R2=6Ω的两个电阻并联使用，并联后名姓总电阻 R=;测得 I=3A ， I 2=。

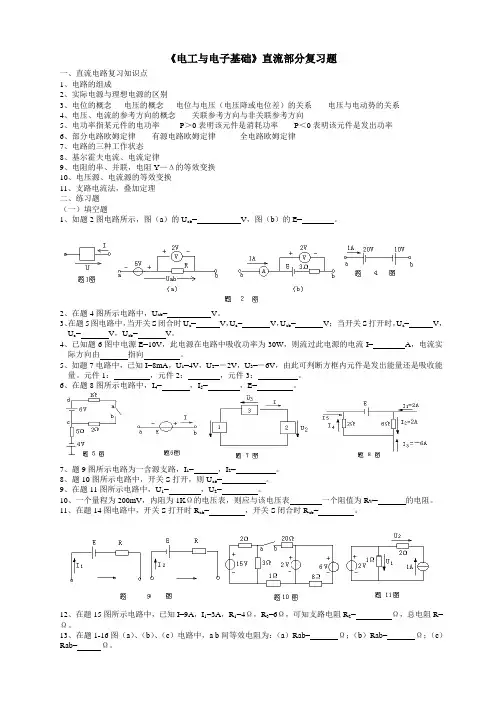

《电工与电子基础》直流部分复习题一、直流电路复习知识点1、电路的组成2、实际电源与理想电源的区别3、电位的概念电压的概念电位与电压（电压降或电位差）的关系电压与电动势的关系4、电压、电流的参考方向的概念关联参考方向与非关联参考方向5、电功率指某元件的电功率P＞0表明该元件是消耗功率P＜0表明该元件是发出功率6、部分电路欧姆定律有源电路欧姆定律全电路欧姆定律7、电路的三种工作状态8、基尔霍夫电流、电流定律9、电阻的串、并联，电阻Y—Δ的等效变换10、电压源、电流源的等效变换11、支路电流法，叠加定理二、练习题（一）填空题1、如题2图电路所示，图（a）的U ab= V，图（b）的E= 。

2、在题4图所示电路中，U ab= V。

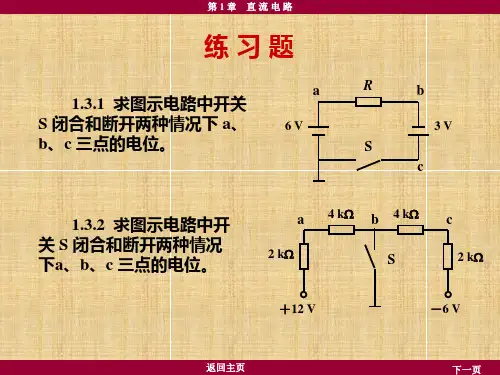

3、在题5图电路中，当开关S闭合时U a= V，U c= V，U ab= V；当开关S打开时，U a= V，U c= V，U ab= V。

4、已知题6图中电源E=10V，此电源在电路中吸收功率为30W，则流过此电源的电流I= A，电流实际方向由指向。

5、如题7电路中，已知I=8mA，U1=4V，U2=－2V，U3=－6V，由此可判断方框内元件是发出能量还是吸收能量。

元件1：，元件2：，元件3：。

6、在题8图所示电路中，I4= ，I5= ，E= 。

7、题9图所示电路为一含源支路，I1= ，I2= 。

8、题10图所示电路中，开关S打开，则U ab= 。

9、在题11图所示电路中，U1= ，U2= 。

10、一个量程为200mV，内阻为1KΩ的电压表，则应与该电压表一个阻值为R V= 的电阻。

11、在题14图电路中，开关S打开时R ab= ，开关S闭合时R ab= 。

12、在题15图所示电路中，已知I=9A，I1=3A，R1=4Ω，R3=6Ω，可知支路电阻R2= Ω，总电阻R= Ω。

13、在题1-16图（a）、（b）、（c）电路中，a b间等效电阻为：（a）Rab= Ω；（b）Rab= Ω；（c）Rab= Ω。

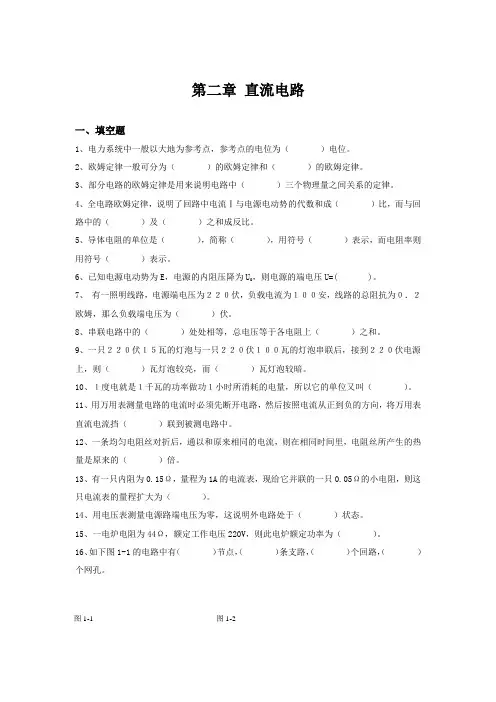

第二章直流电路一、填空题1、电力系统中一般以大地为参考点，参考点的电位为（）电位。

2、欧姆定律一般可分为（）的欧姆定律和（）的欧姆定律。

3、部分电路的欧姆定律是用来说明电路中（）三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成（）比，而与回路中的（）及（）之和成反比。

5、导体电阻的单位是（），简称（），用符号（）表示，而电阻率则用符号（）表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U=( )。

7、有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（）伏。

8、串联电路中的（）处处相等，总电压等于各电阻上（）之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则（）瓦灯泡较亮，而（）瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫（）。

11、用万用表测量电路的电流时必须先断开电路，然后按照电流从正到负的方向，将万用表直流电流挡（）联到被测电路中。

12、一条均匀电阻丝对折后，通以和原来相同的电流，则在相同时间里，电阻丝所产生的热量是原来的（）倍。

13、有一只内阻为0.15Ω，量程为1A的电流表，现给它并联的一只0.05Ω的小电阻，则这只电流表的量程扩大为（）。

14、用电压表测量电源路端电压为零，这说明外电路处于（）状态。

15、一电炉电阻为44Ω，额定工作电压220V，则此电炉额定功率为（）。

16、如下图1-1的电路中有（）节点，（）条支路，（）个回路，（）个网孔。

图1-1 图1-217、如图1-2所示，已知E=50V，I=20A，R=20Ω，则A点的电位是（）18．在串联电路中，等效电阻等于各电阻（）。

串联的电阻越多，等效电阻越（）。

19．在串联电路中，流过各电阻的电流（），总电压等于各电阻电压（），各电阻上电压与其阻值成（）。

直流电路练习题一、选择题1、下图所示支路，当电流I<0时，电流的实际方向为（ ）。

a b IA 、a →bB 、b →a2、直流电路中，电压的方向习惯上规定为( )。

A 、从高电位点指向低电位点B 、从低电位点指向高电位点3、直流电路中，元件上电流的参考方向与实际方向一致时，电流的数值为()。

A 、正值B 、负值C 、不能确定4、图示电路中R 1增加时，电流I 将( )。

R +_U R Us 212+_IA 、增大B 、减小C 、不变D 、变化规律不一定。

5、如图所示电路，R 1=3Ω，R 2=2Ω，I=5A ，则I 1等于（ ）。

R 2A 、2AB 、－2AC 、－3AD 、3A6、图示电路中已知Is=10A ，R 1 =3Ω，R 2= 2Ω，则电流I 2为（ ）。

Is R 2I 2A 、6AB 、4AC 、－6AD 、－4A7、如图所示电路，其等效电阻Rab 为（ ）。

40Ω20ΩA 、55.3ΩB 、200ΩC 、 40ΩD 、 240Ω8．图示电路中支路数和节点数分别为（ ）。

8R 1(a) 9、6 (b) 8、7 (c) 7、4 (d) 10、69、图示电路中电流I 等于（ ）（a ）－5A （b ）3A （c ）13A （d ）8A10、图示电路中电流I 等于（ ）A 。

A 、4AB 、－4AC 、2AD 、6A11、图示电路中，开路电压U 等于（ ）s 1UA 、 U =US1－US2 ；B 、 U =US1＋US2 ；C 、 U =US2－US1 ；D 、 U =－US1－US2。

12、图示电路中电压Uab 等于（ ）ba A 、 21V B 、－21V C 、20V D 、 19V13、如图所示电路，UAB 等于（ ）。

A 、28VB 、8VC 、13VD 、23V14、如图所示电路中， V B 等于（ ）。

A 1.5AA 、-19VB 、19V B 、4V D 、11V15、图示电路中A 点的电位为（ ）V 。

模块一 直流电路班级 姓名第一节 电路基本概念一、判断题1、直流电路中，有电压的元件一定有电流。

（ ）2、直流电路中，有电流的元件，两端一定有电压。

（ ）3、电阻值大的导体，电阻率一定也大。

（ ）4、电阻元件的伏安特性曲线是过原点的直线时，叫做线性电阻。

（ ）5、欧姆定律适用于任何电路和任何元件。

（ ）6、IU R =中R 是元件参数，它的值是由电压和电流的大小决定的。

（ ） 7、额定电压为220V 的白炽灯接在110V 电源上，白炽灯消耗的功率为原来的41。

（ ） 8、在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。

（ ）9、公式R U RI UI P 22===在任何条件下都是成立的。

（ ） 二、选择题1、一般金属导体具有正温度系数，当环境温度升高时，电阻值将 （ ）A 、增大B 、减小C 、不变D 、不能确定2、相同材料制成的两个均匀导体，长度之比为5:3，截面之比为1:4，则其电阻之比为 （ ）A 、5:12B 、20:3C 、6:7D 、3:203、某导体两端电压为100V ，通过的电流为2A ，当两端电压降为50V 时，导体的电阻应为 （ ）A 、100ΩB 、25 ΩC 、50ΩD 、0Ω4、一电阻元件，当其电流减为原来的一半时，其功率为原来的 （ ）A 、21B 、2倍C 、41D 、4倍三、填充题1、电路是由 、 、 和 等组成的闭合回路，电路的作用是实现电能的 和 。

2、电路通常有 、 和 三种状态。

3、电荷的 移动形成电流。

它的大小是指单位 内通过导体截面的 。

4、在一定 下，导体的电阻和它的长度成 ，而和它的横截面积成 。

第二节 简单直流电路一、是非题1、当外电路开路时，电源端电压等于零。

（ ）2、短路状态下，电源内阻的压降为零。

（ ）3、电阻值为Ω=Ω=10,2021R R 的两个电阻串联，因电阻小队电流的阻碍作用小，故2R 中通过的电流比1R 中的电流大些。

直流电路复习练习题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。

2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为16 Ω。

3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。

4．一个实际的电源可以用电压源来表示，也可用电流源来表示。

5．电感元件不消耗能量，它是储存磁场能量的元件。

6．电容元件不消耗能量，它是储存电场能量的元件。

7．通常所说负载的增加是指负载的功率增加。

8．电源就是将其它形式的能量转换成电能的装置。

9．如果电流的大小和方向均不随时间变化，就称为直流。

10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。

11．电路就是电流流过的闭全路径。

12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。

13.戴维南定理可以把任一有源二端网络等效为一个电压源。

14．叠加原理只适用于线性电路，而不适用于非线性电路。

15．某点的电位就是该点到参考点的电压。

16．任意意两点间的电压就是这两点的电位差。

17．电气设备工作时高于额定电压称为过载。

18．电气设备工作时低于额定电压称为欠载。

19．电气设备工作时等于额定电压称为满载。

20．为防止电源出现短路故障，通常在电路中安装熔断器。

21．电源开路时，电源两端的电压就等于电源的电动势。

二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。

A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。

A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。

电容器的这个耐压值是根据加在它上面的电压_________来规定的A. 最大值；B.平均值；C. 有效值；D.瞬时值。

直流电路练习题解析直流电路练习题1：题目：在一个直流电路中，电池的电动势为12V，电阻R为8Ω，通过电阻R的电流为2A。

求电路中的总电阻、总电流和电路中的功率消耗。

解析：根据欧姆定律，我们可以得到以下关系式：电流 I = 电压 U / 电阻 R根据题目中已知条件，我们可以得到：2A = 12V / R通过计算可以得到电阻 R 的值为6Ω。

接下来，我们可以计算总电阻。

总电阻等于电阻 R 的值，即6Ω。

然后，我们可以计算总电流。

总电流等于电压除以电阻，即12V / 6Ω = 2A。

最后，我们可以计算功率消耗。

功率消耗等于电流乘以电压，即 2A * 12V = 24W。

综上所述，该直流电路中的总电阻为6Ω，总电流为 2A，功率消耗为 24W。

直流电路练习题2：题目：在一个直流电路中，电池的电动势为10V，电阻R1为4Ω，电阻R2为6Ω，两个电阻串联连接。

求电路中的总电阻、总电流和电路中的功率消耗。

解析：对于串联电路，总电阻等于电阻的总和。

总电阻= R1 + R2 = 4Ω + 6Ω = 10Ω。

接下来，我们可以计算总电流。

总电流等于电压除以总电阻，即 10V / 10Ω = 1A。

最后，我们可以计算功率消耗。

功率消耗等于电流乘以电压，即 1A * 10V = 10W。

综上所述，该直流电路中的总电阻为10Ω，总电流为 1A，功率消耗为 10W。

通过以上两个练习题的解析，我们可以看到在直流电路中，根据欧姆定律可以计算出电路中的总电阻、总电流和功率消耗。

这些计算对于分析电路的特性以及设计电路都非常重要。

中职《电工基础》直流电路练习与答案 §1—1 电流和电压一、填空题1．电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3．金属导体中自由电子的定向移动方向与电流方向相反。

4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。

5．若3 min 通过导体横截面的电荷量是1.8 C ，则导体中的电流是0.01A 。

6．测量电流时，应将电流表串联接在电路中，使被测电流从电流表的正（+）接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量围，称为电流表的量程。

7．电压是衡量电场力做功能力的物理量；电动势表示电源将正电荷从电源负极经电源部移到正极的能力。

8．电路中某点与参考点的电压即为该点的电位，若电路中a 、b 两点的电位分别为Ua 、Ub ，则a 、b 两点间的电压Uab=Ua-Ub ；U ba= Ub- Ua 。

9．参考点的电位为0，高于参考点的电位取正值，低于参考点的电位取负值。

10．电动势的方向规定为在电源部由负极指向正极。

11．测量电压时，应将电压表和被测电路并联，使电压表接线柱的正负和被测两点的电位一致。

12．如图1—1所示，电压表的a 应接电阻的C 端，b 应接电阻的d 端。

电流表的a 应接电阻的c 端。

R11kΩR21kΩV A a b+_c d a b -+cd I I二、判断题1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。

(×) 2．电源电动势的大小由电源本身性质所决定，与外电路无关。

(√) 3．电压和电位都随参考点的变化而变化。

(×) 4．我们规定自负极通过电源部指向正极的方向为电动势的方向。

(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

直流电练习题本文提供了一系列关于直流电的练习题，旨在帮助读者加深对直流电的理解。

通过这些练习题，读者可以巩固所学的相关知识，并提高解决问题的能力。

1. 有一个电压为12V的直流电源，电流为2A，请计算此电源所消耗的功率。

2. 一个电阻为8Ω的电阻器被连接到电流为4A的直流电源上，请计算通过该电阻器的电压是多少。

3. 一个由两个电阻器串联而成的电路，电源电压为24V，第一个电阻器的电阻为6Ω，第二个电阻器的电阻为4Ω，请计算整个电路的总电阻。

4. 一个由两个电阻器并联而成的电路，电源电压为12V，第一个电阻器的电阻为2Ω，第二个电阻器的电阻为4Ω，请计算通过整个电路的电流大小。

5. 一个电阻为10Ω的电阻器被连接到电压为20V的直流电源上，请计算通过该电阻器的功率。

6. 一个家庭电路的电压为220V，电源电流为10A，请计算该电路的功率。

7. 一个由三个电阻器串联而成的电路，电源电压为48V，第一个电阻器的电阻为10Ω，第二个电阻器的电阻为20Ω，第三个电阻器的电阻为30Ω，请计算整个电路的总电阻。

8. 一个由三个电阻器并联而成的电路，电源电压为36V，第一个电阻器的电阻为6Ω，第二个电阻器的电阻为12Ω，第三个电阻器的电阻为18Ω，请计算通过整个电路的电流大小。

9. 在一个由电流为2A的直流电源供电的电路中，有一个电阻为4Ω的电阻器，求通过该电阻器的电压大小。

10. 在一个由电压为10V的直流电源供电的电路中，有一个电阻为5Ω的电阻器，求通过该电阻器的电流大小。

以上是直流电的练习题，通过解答这些问题，读者可以加深对直流电的理解，并巩固相关知识。

希望读者能够通过这些练习题提高解决问题的能力，为进一步学习和应用直流电打下扎实的基础。

注意：在解答问题时，请注意单位的使用，并且在计算中考虑到电阻器的阻值标示。

直流-直流变换电路习题(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、问答题5-1、试说明直流斩波器主要有哪几种电路结构试分析它们各有什么特点答：直流斩波电路主要有降压斩波电路（Buck ），升压斩波电路（Boost ），升-降压斩波电路（Buck-Boost ）和库克（Cuk ）斩波电路。

降压斩波电路是输出电压的平均值低于输入电压的变换电路。

它主要用于直流稳压电源和直流电机的调速。

升压斩波电路是输出电压的平均值高于输入电压的变换电路。

它可用于直流稳压电源和直流电机的再生制动。

升-降压变换电路是输出电压的平均值可以大于或小于输入直流电压，输出电压与输入电压极性相反。

主要用于要求输出与输入电压反向，其值可大于或小于输入电压的直流稳压电源。

库克电路也属升-降压型直流变换电路，但输入端电流波纹小，输出直流电压平稳，降低了对滤波器的要求。

5-2、简述图3-1基本降压斩波电路的工作原理。

输出电压电流波形。

答：0=t 时刻驱动V 导通，电源E 向负载供电，负载电压E u =0，负载电流0i 按指数曲线上升。

1t t =时控制V 关断，二极管VD 续流，负载电压0u 近似为零，负载电流呈指数曲线下降。

通常串接较大电感L 使负载电流连续且脉动小。

5-3、根据下图简述升压斩波电路的基本工作原理。

（图中设：电感L 、与电容C 足够大）输出电流波形图3-1基本降压斩波电路图3-2 基本升压斩波电路答：当V 处于通态时，电源E 向电感L 充电，设充电电流为i 1，L 值很大，i 1基本恒定，同时电容C 向负载供电，C 很大，使电容器电压u 0基本不变，设V 处于通态的时间为t on ，在t on 时间内，电感L 上积蓄的能量为EI 1t on ；当V 处于断态时，E 与L 同时向电容充电，并向负载R 提供能量。

设V 处于断态的时间为t off ，在t off 时间内L 释放的能量为（U 0-E ）I 1t off ，在一周期内L 积蓄的能量与释放的能量相等。
