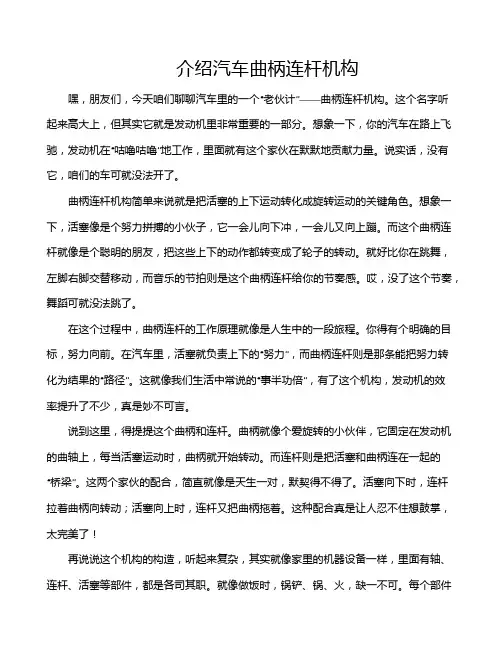

介绍汽车曲柄连杆机构嘿，朋友们，今天咱们聊聊汽车里的一个“老伙计”——曲柄连杆机构。
这个名字听起来高大上，但其实它就是发动机里非常重要的一部分。
想象一下，你的汽车在路上飞驰，发动机在“咕噜咕噜”地工作，里面就有这个家伙在默默地贡献力量。
说实话，没有它，咱们的车可就没法开了。
曲柄连杆机构简单来说就是把活塞的上下运动转化成旋转运动的关键角色。
想象一下，活塞像是个努力拼搏的小伙子，它一会儿向下冲，一会儿又向上蹦。
而这个曲柄连杆就像是个聪明的朋友，把这些上下的动作都转变成了轮子的转动。
就好比你在跳舞，左脚右脚交替移动，而音乐的节拍则是这个曲柄连杆给你的节奏感。
哎，没了这个节奏，舞蹈可就没法跳了。
在这个过程中，曲柄连杆的工作原理就像是人生中的一段旅程。
你得有个明确的目标，努力向前。
在汽车里，活塞就负责上下的“努力”，而曲柄连杆则是那条能把努力转化为结果的“路径”。
这就像我们生活中常说的“事半功倍”，有了这个机构，发动机的效率提升了不少，真是妙不可言。
说到这里，得提提这个曲柄和连杆。
曲柄就像个爱旋转的小伙伴，它固定在发动机的曲轴上，每当活塞运动时，曲柄就开始转动。
而连杆则是把活塞和曲柄连在一起的“桥梁”。
这两个家伙的配合，简直就像是天生一对，默契得不得了。
活塞向下时，连杆拉着曲柄向转动；活塞向上时，连杆又把曲柄拖着。
这种配合真是让人忍不住想鼓掌，太完美了！再说说这个机构的构造，听起来复杂，其实就像家里的机器设备一样，里面有轴、连杆、活塞等部件，都是各司其职。
就像做饭时，锅铲、锅、火，缺一不可。
每个部件都在为整个系统的运作贡献着自己的力量。
你想啊，要是哪个部件出了问题，那整个发动机可就麻烦了。
就像咱们吃饭时，突然发现没有盐，那可真是糟心啊。
曲柄连杆机构的设计其实也有不少“花样”。
不同的汽车、不同的发动机，都会根据需要调整它的结构。
就像不同的地方吃的东西都不一样，北方的面食、南方的米饭，各有各的特色，差别可大了。
3《汽车构造》电子教案-曲柄连杆机构教案章节一：曲柄连杆机构概述教学目标：1. 让学生了解曲柄连杆机构的作用和组成。
2. 让学生掌握曲柄连杆机构的工作原理。
教学内容：1. 曲柄连杆机构的作用：将往复直线运动转化为旋转运动，实现内燃机的做功。
2. 曲柄连杆机构的组成：曲轴、连杆、活塞、气缸、轴承等。
3. 曲柄连杆机构的工作原理：通过活塞在气缸内的往复直线运动，驱动连杆旋转，从而实现曲轴的旋转。
教学方法：1. 采用多媒体课件进行讲解，结合实物图片和动画演示。
2. 引导学生参与讨论，提问解答。
教学评价：1. 学生能准确描述曲柄连杆机构的作用和组成。
2. 学生能理解并解释曲柄连杆机构的工作原理。
教案章节二：曲轴的设计与制造教学目标：1. 让学生了解曲轴的设计要求和制造工艺。
2. 让学生掌握曲轴的结构特点和强度计算。
教学内容：1. 曲轴的设计要求：满足力学性能、耐磨性、疲劳强度等要求。
2. 曲轴的制造工艺：铸造、锻造、机械加工等。
3. 曲轴的结构特点：曲轴轴线、曲拐、曲柄等。
4. 曲轴的强度计算：扭转强度计算、弯曲强度计算。
教学方法：1. 采用多媒体课件进行讲解，结合图纸和实物图片。
2. 案例分析，让学生参与讨论。
教学评价：1. 学生能描述曲轴的设计要求和制造工艺。
2. 学生能分析曲轴的结构特点和强度计算。
教案章节三：连杆的设计与制造教学目标：1. 让学生了解连杆的设计要求和制造工艺。
2. 让学生掌握连杆的结构特点和强度计算。
教学内容：1. 连杆的设计要求：满足力学性能、耐磨性、疲劳强度等要求。
2. 连杆的制造工艺：铸造、锻造、机械加工等。
3. 连杆的结构特点：连杆小头、连杆大头、连杆身等。
4. 连杆的强度计算：扭转强度计算、弯曲强度计算。
教学方法：1. 采用多媒体课件进行讲解，结合图纸和实物图片。
2. 案例分析，让学生参与讨论。
教学评价：1. 学生能描述连杆的设计要求和制造工艺。
2. 学生能分析连杆的结构特点和强度计算。
曲柄连杆机构一、曲柄连杆机构的功用及组成曲柄连杆机构是发动机的主要运动机构。
其功用是将活塞的往复运动转变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出的转矩，以驱动汽车车轮转动。
曲柄连杆机构由活塞组、连杆组和曲轴飞轮组的零件组成。
二、活塞组(一)活塞1．活塞的功用及工作条件活塞的主要功用是承受燃烧气体压力，并将此力通过活塞销传给连杆以推动曲轴旋转。
此外活塞顶部与气缸盖、气缸壁共同组成燃烧室。
活塞是发动机中工作条件最严酷的零件。
作用在活塞上的有气体力和往复惯性力。
活塞顶与高温燃气直接接触，使活塞顶的温度很高。
活塞在侧压力的作用下沿气缸壁面高速滑动，由于润滑条件差，因此摩擦损失大，磨损严重。
2．活塞材料现代汽车发动机不论是汽油机还是柴油机广泛采用铝合金活塞，只在极少数汽车发动机上采用铸铁或耐热钢活塞。
3．活塞构造活塞可视为由顶部、头部和裙部等3部分构成。
1)活塞顶部。
汽油机活塞顶部的形状与燃烧室形状和压缩比大小有关。
大多数汽油机采用平顶活塞，其优点是受热面积小，加工简单。
采用凹顶活塞，可以通过改变活塞顶上凹坑的尺寸来调节发动机的压缩比。
柴油机活塞顶部形状取决于混合气形成方式和燃烧室形状。
在分隔式燃烧室柴油机的活塞顶部设有形状不同的浅凹坑，以便在主燃烧室内形成二次涡流，增进混合气形成与燃烧。
柴油机还有另一类燃烧室，称为直喷式燃烧室。
其全部容积都集中在气缸内，且在活塞顶部设有深浅不一、形状各异的燃烧室凹坑。
在直喷式燃烧室的柴油机中，喷油器将燃油直接喷入燃烧室凹坑内，使其与运动气流相混合，形成可燃混合气并燃烧。
2)活塞头部。
由活塞顶至油环槽下端面之间的部分称为活塞头部。
在活塞头部加工有用来安装气环和油环的气环槽和油环槽。
在油环槽底部还加工有回油孔或横向切槽，油环从气缸壁上刮下来的多余机油，经回油孔或横向切槽流回油底壳。
活塞头部应该足够厚，从活塞顶到环槽区的断面变化要尽可能圆滑，过渡圆角R应足够大，以减小热流阻力，便于热量从活塞顶经活塞环传给气缸壁，使活塞顶部的温度不致过高。

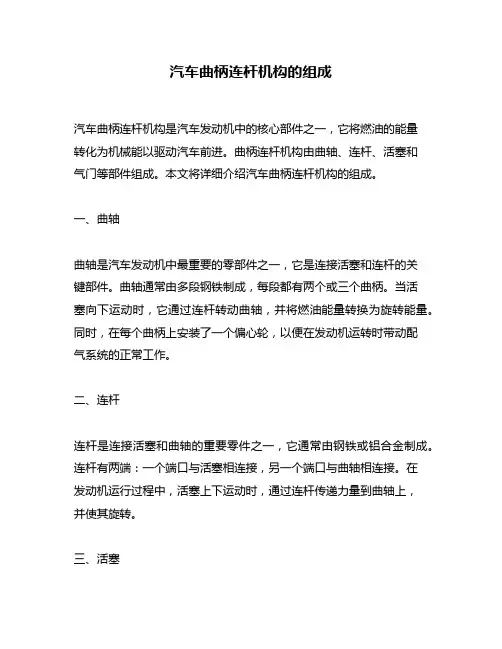

汽车曲柄连杆机构的组成汽车曲柄连杆机构是汽车发动机中的核心部件之一，它将燃油的能量转化为机械能以驱动汽车前进。
曲柄连杆机构由曲轴、连杆、活塞和气门等部件组成。
本文将详细介绍汽车曲柄连杆机构的组成。
一、曲轴曲轴是汽车发动机中最重要的零部件之一，它是连接活塞和连杆的关键部件。
曲轴通常由多段钢铁制成，每段都有两个或三个曲柄。
当活塞向下运动时，它通过连杆转动曲轴，并将燃油能量转换为旋转能量。
同时，在每个曲柄上安装了一个偏心轮，以便在发动机运转时带动配气系统的正常工作。
二、连杆连杆是连接活塞和曲轴的重要零件之一，它通常由钢铁或铝合金制成。
连杆有两端：一个端口与活塞相连接，另一个端口与曲轴相连接。
在发动机运行过程中，活塞上下运动时，通过连杆传递力量到曲轴上，并使其旋转。
三、活塞活塞是汽车发动机中的一个重要部件，它由铝合金或铸铁制成。
活塞上有一个凸起部分，称为活塞头，它与燃烧室相连。
在发动机运行时，燃料混合物被点燃并爆发，推动活塞向下移动，并通过连杆传递力量到曲轴上。
四、气门气门是汽车发动机中的重要组成部分之一，它位于汽缸盖内。
在发动机运行时，气门控制着进气和排气流量。
进气阀门打开时，新鲜空气从进气管进入汽缸内；排气阀门打开时，废气从汽缸中排出。
五、配气系统配气系统包括凸轮轴、升程器和摇臂等组成部分。
凸轮轴安装在曲轴上，并通过带传动将其与曲轴连接起来。
摇臂连接在凸轮轴和气门之间，并将凸轮的旋转运动转换为线性运动以控制气门的开闭。
升程器通常安装在发动机头部，并通过压缩弹簧来控制摇臂的升程。
六、油泵油泵是汽车发动机中的重要组成部分之一，它负责将润滑油输送到发动机各个部位以减少磨损和摩擦。
油泵通常安装在曲轴上，并通过带传动将其与曲轴连接起来。
当曲轴旋转时，油泵的齿轮也会旋转并将润滑油从油箱中抽取出来，并将其输送到发动机内部。
七、结论汽车曲柄连杆机构是汽车发动机中最重要的核心部件之一，它由曲轴、连杆、活塞和气门等多个组成部分组成。

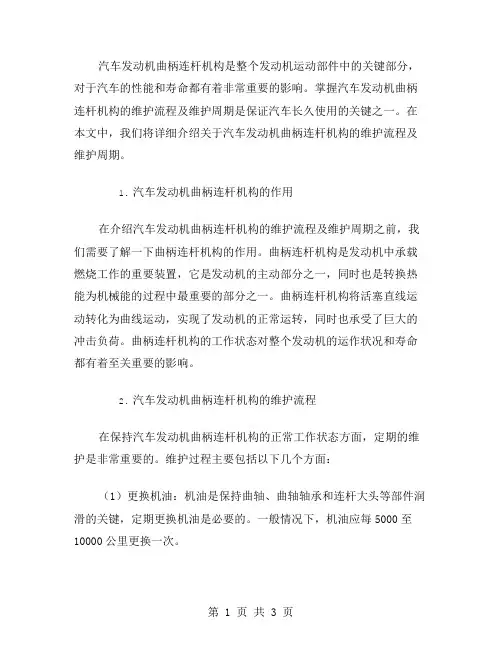

汽车发动机曲柄连杆机构是整个发动机运动部件中的关键部分，对于汽车的性能和寿命都有着非常重要的影响。
掌握汽车发动机曲柄连杆机构的维护流程及维护周期是保证汽车长久使用的关键之一。
在本文中，我们将详细介绍关于汽车发动机曲柄连杆机构的维护流程及维护周期。
1.汽车发动机曲柄连杆机构的作用在介绍汽车发动机曲柄连杆机构的维护流程及维护周期之前，我们需要了解一下曲柄连杆机构的作用。
曲柄连杆机构是发动机中承载燃烧工作的重要装置，它是发动机的主动部分之一，同时也是转换热能为机械能的过程中最重要的部分之一。
曲柄连杆机构将活塞直线运动转化为曲线运动，实现了发动机的正常运转，同时也承受了巨大的冲击负荷。
曲柄连杆机构的工作状态对整个发动机的运作状况和寿命都有着至关重要的影响。
2.汽车发动机曲柄连杆机构的维护流程在保持汽车发动机曲柄连杆机构的正常工作状态方面，定期的维护是非常重要的。
维护过程主要包括以下几个方面：（1）更换机油：机油是保持曲轴、曲轴轴承和连杆大头等部件润滑的关键，定期更换机油是必要的。
一般情况下，机油应每5000至10000公里更换一次。
（2）更换机油滤清器：机油滤清器的作用是过滤机油中的杂质和金属屑等，以保证机油的清洁度。
更换机油滤清器也是必要的。
更换周期一般为每隔一次更换机油时更换。
（3）维护方式：汽车发动机曲柄连杆机构的维护方式包括定期检查零部件是否松动、清洗淤泥和燃油残留物、更换空气滤清器等。
（4）磨合期：曲柄连杆机构在使用的初期，需要经过磨合期。
在磨合期内，需要注意汽车使用的条件和方式，避免对曲柄连杆机构造成太大的负荷，以保证设备的整体质量是稳定的。
3.汽车发动机曲柄连杆机构的维护周期汽车发动机曲柄连杆机构的维护周期是根据不同的汽车型号和工作条件来决定的。
一般情况下，对于长途驾驶的车辆，建议每5000至10000公里进行一次正面或侧面检查和深度维护。
对于高速公路、城市道路、堵车等情况下长时间的行驶，建议每3000公里进行一次维护。
汽车发动机曲柄连杆机构的维修要点曲柄连杆机构是发动机中的重要组成部分，它负责将活塞的直线运动转化为曲轴的旋转运动，从而输出动力。
因此，曲柄连杆机构的维修是非常重要的。
本文将介绍曲柄连杆机构的维修要点，包括检查曲轴、连杆、活塞、活塞环、曲轴轴承、连杆轴承、机油泵、冷却系统和气门间隙等方面。
1. 检查曲轴在曲柄连杆机构中，曲轴是最重要的部件之一。
需要检查曲轴的轴颈是否磨损，以及曲轴的旋转是否顺畅。
如果发现异常，需要更换曲轴或修复磨损的轴颈。
2. 检查连杆连杆是连接曲轴和活塞的重要部件，需要检查连杆的磨损情况，特别是连杆轴承和连杆螺栓是否松动。
如果发现异常，需要更换连杆或修复磨损的部位。
3. 检查活塞活塞是曲柄连杆机构中的另一个重要部件，需要检查活塞的磨损情况，特别是活塞环槽和活塞裙部。
如果发现异常，需要更换活塞或修复磨损的部位。
4. 检查活塞环活塞环是密封燃烧室的重要部件，需要检查活塞环的磨损和弹力是否正常。
如果发现异常，需要更换活塞环。
5. 检查曲轴轴承曲轴轴承是支撑曲轴的重要部件，需要检查轴承的磨损和间隙是否正常。
如果发现异常，需要更换轴承或修复磨损的部位。
6. 检查连杆轴承连杆轴承是连接连杆和曲轴的重要部件，需要检查轴承的磨损和间隙是否正常。
如果发现异常，需要更换轴承或修复磨损的部位。
7. 检查机油泵机油泵是提供机油的重要部件，需要检查机油泵的工作是否正常，以及机油滤清器是否清洁。
如果发现异常，需要更换机油泵或修理滤清器。
8. 检查冷却系统冷却系统是保持发动机正常运转的重要系统之一，需要检查冷却液的流量和温度是否正常，以及冷却系统是否有泄漏。
如果发现异常，需要修理或更换相关部件。
9. 调整气门间隙气门间隙是影响发动机性能的重要参数之一，需要定期检查和调整气门间隙，以保证发动机的正常运转。
10. 更换磨损零件曲柄连杆机构中的一些零件会随着使用而逐渐磨损，如曲轴轴瓦、连杆轴瓦等。
当这些零件磨损严重时，会影响发动机的性能和寿命，因此需要及时更换。
曲柄连杆机构名词解释概述及解释说明1. 引言1.1 概述曲柄连杆机构是一种常见的机械传动结构，它由曲柄和连杆组成，通过运动副的连接使得曲柄产生往复旋转运动，并将这种运动转化为连杆的直线往复运动。
该机构在许多领域中得到广泛应用，如汽车发动机、农业机械和工业设备等。
本文将对曲柄连杆机构进行全面的名词解释和详细的说明。
1.2 文章结构本文将按照以下结构来介绍曲柄连杆机构的相关内容：第2部分：曲柄连杆机构的定义和原理。
我们将介绍曲柄连杆机构的基本概念以及其组成部分，并详细解释其工作原理和运动特点，以便读者能够更好地理解该机构。
第3部分：曲柄连杆机构的分类与应用领域。
在此部分中，我们将对不同类型的曲柄连杆机构进行分类介绍，并通过案例分析展示其在汽车发动机等领域中的具体应用。
第4部分：曲柄连杆机构设计与优化方法研究进展。
我们将介绍曲柄连杆机构的设计流程和基本原则，并列举当前常用的设计软件和工具。
此外，我们还将探讨曲柄连杆机构优化方法的研究现状和未来发展趋势。
第5部分：结论。
在这一部分，我们将对全文进行小结，并指出本研究存在的不足之处以及进一步研究的方向。
同时，我们还将展望曲柄连杆机构在未来的应用前景。
1.3 目的本文旨在对曲柄连杆机构进行深入解析，帮助读者全面了解其定义、原理、分类和应用领域，并介绍相关的设计与优化方法。
通过掌握这些知识，读者能够更好地理解曲柄连杆机构在实际应用中的意义和作用，并为相关领域中的工程设计和科学研究提供参考依据。
2. 曲柄连杆机构的定义和原理：曲柄连杆机构是一种常见的机械传动装置，由曲柄、连杆和活塞组成。
它通过转动曲柄轴使连杆运动，从而实现能量的转换和传递。
2.1 曲柄连杆机构的概念和基本组成部分：曲柄连杆机构主要由三个基本部分组成：曲柄、连杆和活塞。
- 曲柄：曲柄一般为一个旋转轴，又称为枢轴或者主轴。
它被固定在机器的机壳上，并具有一个离心浇铸或锻造得到的非对称几何形状。
- 连杆：连杆是连接曲柄与活塞的元件，其长度可以控制活塞的运动幅度。
浅议汽车曲柄连杆机构的工作原理1.引言汽车曲柄连杆机构是内燃发动机中的重要部件，它将往复运动转换为旋转运动，驱动汽车行驶。
它的工作原理非常复杂，而掌握这一原理对于了解汽车发动机的工作方式至关重要。
本文将深入探讨汽车曲柄连杆机构的工作原理及其相关知识，帮助读者全面而深刻地理解这一主题。
2.曲柄连杆机构的基本构造曲柄连杆机构由曲轴和连杆组成。
曲轴是发动机的动力输出轴，连杆则连接活塞与曲轴，将活塞的往复运动转化为曲轴的旋转运动。
这种结构使得发动机可以高效地工作，并将活塞的往复运动转化为汽车的前进动力。
3.活塞与曲柄的协同作用当汽车发动机运转时，活塞沿气缸内进行往复运动。
活塞通过连杆与曲轴相连接，当活塞由上至下运动时，曲轴可以产生旋转运动。
而曲柄连杆机构正是通过这种协同作用将活塞的往复运动转化为曲轴的旋转运动的。
4.工作原理的细节分析4.1 气缸内燃烧的能量转化内燃发动机的工作原理是将燃油的燃烧能量转化为活塞的往复运动，再通过曲柄连杆机构转化为曲轴的旋转运动。
这一过程中，燃油的爆炸能量被充分利用，驱动活塞做功，最终使得轮胎产生动力，推动汽车前进。
4.2 曲柄连杆机构的运动规律曲柄连杆机构的运动规律由连杆的转动以及曲轴的旋转组成，这种复杂的机构使得活塞的往复运动能够顺利转化为曲轴的旋转运动，为汽车提供动力。
5.个人观点及总结汽车曲柄连杆机构作为汽车发动机的重要部件之一，其工作原理的深入理解对于汽车工程师和爱好者而言至关重要。
通过本文的探讨，希望读者可以更加全面地了解汽车曲柄连杆机构的工作原理，从而对汽车发动机有一个更深入的了解。
总结起来，汽车曲柄连杆机构通过连杆的运动将活塞的往复运动转化为曲轴的旋转运动，从而为汽车提供动力。
这一机构的工作原理复杂而精妙，需要通过深入学习和实践来更好地掌握。
希望本文能够帮助读者更好地理解汽车曲柄连杆机构的工作原理，为汽车发动机的研究与探索提供一定的帮助。
