介绍一种新型测斜工具_自浮式单点测斜仪

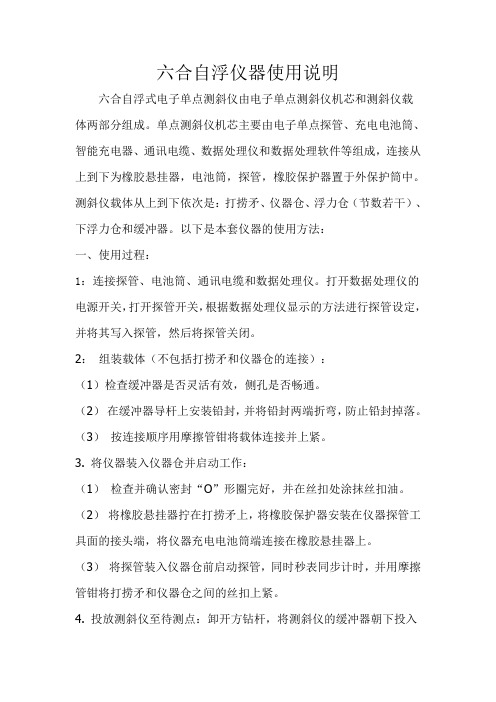

六合自浮仪器使用说明六合自浮式电子单点测斜仪由电子单点测斜仪机芯和测斜仪载体两部分组成。

单点测斜仪机芯主要由电子单点探管、充电电池筒、智能充电器、通讯电缆、数据处理仪和数据处理软件等组成，连接从上到下为橡胶悬挂器，电池筒，探管，橡胶保护器置于外保护筒中。

测斜仪载体从上到下依次是：打捞矛、仪器仓、浮力仓（节数若干）、下浮力仓和缓冲器。

以下是本套仪器的使用方法：一、使用过程：1：连接探管、电池筒、通讯电缆和数据处理仪。

打开数据处理仪的电源开关，打开探管开关，根据数据处理仪显示的方法进行探管设定，并将其写入探管，然后将探管关闭。

2：组装载体（不包括打捞矛和仪器仓的连接）：（1）检查缓冲器是否灵活有效，侧孔是否畅通。

（2）在缓冲器导杆上安装铅封，并将铅封两端折弯，防止铅封掉落。

（3）按连接顺序用摩擦管钳将载体连接并上紧。

3. 将仪器装入仪器仓并启动工作：（1）检查并确认密封“O”形圈完好，并在丝扣处涂抹丝扣油。

（2）将橡胶悬挂器拧在打捞矛上，将橡胶保护器安装在仪器探管工具面的接头端，将仪器充电电池筒端连接在橡胶悬挂器上。

（3）将探管装入仪器仓前启动探管，同时秒表同步计时，并用摩擦管钳将打捞矛和仪器仓之间的丝扣上紧。

4. 投放测斜仪至待测点：卸开方钻杆，将测斜仪的缓冲器朝下投入钻具内；接上方钻杆，开泵循环，此时测斜仪下行，下行速度约等于钻具内泥浆的流速；泵压上升1～2MPa 时，表明测斜仪到达托盘处了。

其间，可以适当地上下活动钻具或间断转动钻具，使测斜仪能够顺利到达井底待测点。

注意，用于定向井时，应避免长时间定点转动钻具，以防止钻具损坏。

5. 采集数据：探管延时结束前约2 分钟，应停止活动钻具，并将钻具在吊卡上座稳，保持泵压，等待探管采集数据；数据采集完毕后，继续等待约2 分钟，然后停泵。

8. 测斜仪上浮：停泵后，测斜仪将依靠自身的浮力自动上浮，上浮的速度一般约为100m/min。

其间，可以适当地上下活动钻具或间断转动钻具，使测斜仪能够顺利地浮到井口液面。

单点测斜仪的使用方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March实验单点测斜仪使用操作方法一、目的与要求1. 熟悉和了解JXY—2型单点测斜仪的结构、工作原理和使用条件。

2. 掌握JZY—2型测斜仪操作方法。

二、实验内容1. 测量钻孔5m、20m、30m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。

三、实验设备、仪器及辅助工具1. XY—4型钻机，ф50mm钻杆；2. JXY—2型测斜仪一套2台，井下钢绳吊装护筒一套；3. 拧卸钻杆工具、管钳等。

四、实验步骤1. 从保护简内取出测斜仪，旋动定时装置的旋钮，分别将两台仪器的机械钟启动到仪器卡所需要的时间（根据所测点的深度，下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和）。

记下时间。

2. 将两台仪器分别装入保护筒内，盖紧密封盖。

3. 将两台仪器分上、下位装入井下钢绳吊装护筒里，拧紧护筒堵头。

4. 将井下钢绳吊装护筒连接在钻杆上。

5. 开动钻机，利用升降机，使用钻杆将测斜仪下到测点。

6. 仪器在测点稳定后，超过仪器锁卡所需时间，待仪器锁卡后，提出井下钢绳吊装护筒，取出测斜仪，分别直接读出两台仪器所测顶角和方位角。

作好第一测点记录。

7. 重复上述操作步骤，测量钻孔的下一个测点。

五、实验数据整理（填入表中）六、实验报告要求1. 每人交一份实验报告。

2. 简述JXY—2型单点测斜仪结构特点及工作原理。

3. 分析测量结果，简析钻孔弯曲原因。

实验多点测斜仪操作方法一、目的与要求1. 熟悉和了解JJX—3型多点测斜仪的结构、工作原理和使用条件。

2. 掌握JJX—3型测斜仪操作方法。

二、实验内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。

三、实验设备、仪器及辅助工具1. 升降绞车，钢丝绳，三芯电缆线。

目录1．概述-----------------------------------------------------------------2 1.1用途与组成-------------------------------------------------------2 1.2性能参数----------------------------------------------------------2 2．工作原理-----------------------------------------------------------3 2.1测量头坐标系和结构特点---------------------------------------3 2.2直流交流变换器--------------------------------------------------4 2.3重力加速度计-----------------------------------------------------5 2.4磁通计-------------------------------------------------------------6 2.5电压时间变换器--------------------------------------------------7 2.6直流直流变换器--------------------------------------------------8 2.7其它----------------------------------------------------------------8 3．数据处理仪的使用-------------------------------------------------9 3.1开机---------------------------------------------------------------9 3.2探管检测----------------------------------------------------------9 3.3探管测量--------------------------------------------------------10 3.4探管标定--------------------------------------------------------10 3.5设置系统误差---------------------------------------------------11 3.6打印-------------------------------------------------------------12 4．CLDJ-100电子单点读数器的使用------------------------------------13 4.1 探管控制参数------------------------------------------------------13 4.2 探管状态检测------------------------------------------------------14 4.3 读取测量数据-------------------------------------------------- ---14 4.4 打印测量数据-------------------------------------------------- ---14 4.5 CLDJ-100的充电--------------------------------------------------16 5．充电电池筒的使用----------------------------------------------16 6．注意事项-----------------------------------------------------------171 概述1.1 用途与组成YSS-48F1电子单点测斜仪是北京海蓝公司研制开发的电子类的单点测斜仪，能够完成井斜、方位等参数的测量功能。

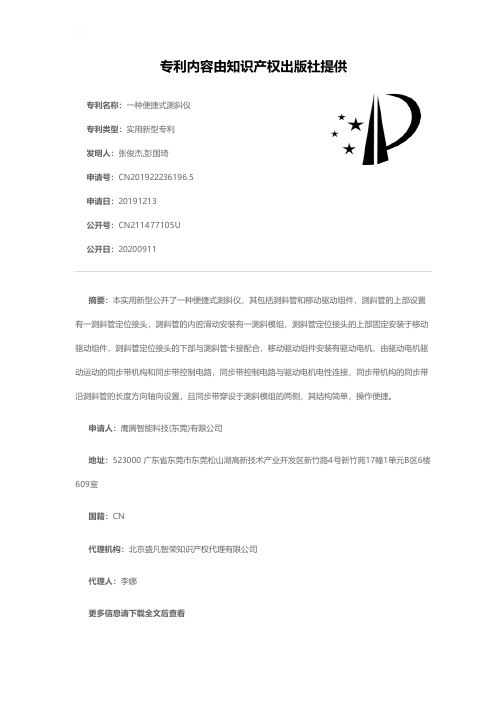

专利名称：一种便捷式测斜仪专利类型：实用新型专利
发明人：张俊杰,彭国琦
申请号：CN201922236196.5申请日：20191213
公开号：CN211477105U
公开日：
20200911
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便捷式测斜仪，其包括测斜管和移动驱动组件，测斜管的上部设置有一测斜管定位接头，测斜管的内腔滑动安装有一测斜模组，测斜管定位接头的上部固定安装于移动驱动组件，测斜管定位接头的下部与测斜管卡接配合，移动驱动组件安装有驱动电机、由驱动电机驱动运动的同步带机构和同步带控制电路，同步带控制电路与驱动电机电性连接，同步带机构的同步带沿测斜管的长度方向轴向设置，且同步带穿设于测斜模组的两侧，其结构简单，操作便捷。

申请人：鹰腾智能科技(东莞)有限公司
地址：523000 广东省东莞市东莞松山湖高新技术产业开发区新竹路4号新竹苑17幢1单元B区6楼609室
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：李娜
更多信息请下载全文后查看。

自浮式电子单点测斜仪使用说明电子单点测斜仪在PDC钻头快速钻进中得到了普遍使用，在提高机械钻速的同时保证了井身质量。

为了提高使用效果和防止损坏仪器，现将自浮式电子单点测斜仪使用做出说明。

1、仪器领取测斜仪领取必须核对清单、签名。

2、仪器托盘准备托盘使用公司附带的。

自制托盘厚度必须>15mm，直径为能放置在设计处钻具母扣根部而不落下去，分布一中心大圆孔和周围均布小圆孔，中心大圆孔直径必须小于减震器杆防止碰击卡入，小圆孔需有足够的数目和面积，以便中心大圆孔被仪器压持后泥浆能从周围小圆孔通过而不刺坏减震器杆及钻进中不会造成大的压降。

托盘位置尽量靠近钻头放置在钻具母扣根部，下钻时放入，起钻时检查其冲蚀损坏情况。

3、仪器检查仪器外观应干净清洁和无任何碰伤擦伤，手感紧凑无匡动。

3、1充电电池检查电池电量不足（灯泡发光暗淡）时使用附带充电器充电，充电时可按下放电按扭，充电器会自动放完电后转入充电状态，这样可延长电池使用寿命和保持电池活性。

充电指示灯灭（6-10h）后充电完毕。

3、2灯泡检查将仪器的控制数显部分卸下护帽，装上电池，按下启动按钮，显示屏显示“0”即刻变成“-”而结束，3个灯泡立即发光1s，若有损坏可更换（若仪器已定时，可按调整按钮将时间定为零，再按启动按钮检查灯泡；若仪器定时后按了启动按钮，则需等仪器数秒到定时时间后灯泡方发光，卸掉电池仪器仍需等到定时时间）。

3、3罗盘检查卸下仪器罗盘部分护帽，罗盘应干净清洁。

3、4浮筒、减震器和悬挂头检查仪器外筒干净无弯曲、裂缝、碰砸伤痕。

浮筒连接卸扣处必须是相邻滚花纹中间，卸开两端是密封隔仓（其它处丝扣出厂时密封胶粘接，禁止卸开）。

丝扣密封圈完好。

减震器弹簧完好，杆伸缩自如，卸压仓干净，卸压孔畅通。

悬挂头干净完好。

4、测斜操作过程自浮式电子单点测斜仪的原理是定时照相。

定时，装好底片，泵送至托盘位置，到点灯亮底片照相，停泵上浮，取出底片冲洗显影读取刻度。

整个操作过程必须防止底片非正常暴光。

（TOTCO陶特）单点测斜仪培训一、介绍单点测斜仪是是直井井斜测量仪器，它是利用机械时钟机构控制打孔的一种装置，在卡片上对称(180°)地打两个小孔，将测量的井斜角大小记录下来的一种测斜仪。

二、结构单点测斜仪主要由控制装置、测量装置和外筒等组成。

1.打孔控制装置打孔控制装置主要由机械时钟机构、控制杆、控制装置托盐、凸轮等组成。

主要是用来控制打孔动作的时间和两孔打孔间隔时间。

2.测量装置测量装置是用来测量井斜角的大小的。

它主要由打孔锥体、万向轴节和外壳组成。

有刻度的记录纸定时刻度盘计时元件单点测斜仪角度指针串联单点测斜三、工作原理当井眼发生倾斜时，仪器在钻具中也随之倾斜。

打孔锥体在重力作用下始终保持垂直。

这时，仪器轴线与打孔锥体轴线之间的夹角即为井斜角。

时钟机构和控制托盘上弦后，时钟机构开始走时。

当凸轮旋转使控制杆下行到第一个台阶位置时，端面凸轮在发条力矩的作用下旋转180°，直至控制杆挡住第二个台肩为止。

在托盘旋转的同时，托盘在销柱和滑道的作用下，向上运动一小段距离而完成第一次打孔动作。

当控制杆下行到凸轮的最低位置时，同理，仪器又完成了第二次打孔动作。

随着打孔动作的完成，井斜角大小便在卡片上记录下来了。

由于单点测斜仪是根据机械式摆锤原理设计的，而且只测井斜不测方位，因此不需要使用无磁钻铤。

四、操作方法单点测斜仪既可在起钻时投入钻具内测量，也可以用钢丝下入钻具内进行测量。

五、操作步骤：定时完毕后同时启动地面计时器，并从摆轮窗口观察钟机是否启动。

根据井斜角的大小，选择合适的测量装置。

然后将其与控制装置组装在一起，安装在减震器上，装入外筒，上紧螺纹。

将组装好的仪器吊起放入钻具内，下到预定井深测量。

测量时，要保持仪器处于静止状态。

测量结束，起出仪器，解释卡片。

第一步：洗净手后取出定时装置第二步：将记录卡片放入托盘内（记录面超上）第三步：用拇指下压使卡片固定在托盘内。

第四步：确认卡片放好后，用卡片工具总成（卡片取出工具）将卡片四角压实铺平。

单点测斜仪操作范文
1.准备工作：
将单点测斜仪从仪器箱中取出，并确认其完好无损。

检查设备的电源是否充足，确保连接线是否良好连接。

2.设置井口参数：
在井口处设置井口参数。

这包括确定好井口高度、井口大臂高度等参数，并将这些参数记录下来。

3.安装单点测斜仪：
将单点测斜仪固定在塔架或井口开孔的钢丝绳上。

使用螺栓将测斜仪牢固地安装在钢丝绳上，并应注意保证测斜仪的垂直度。

4.启动电源并校准测斜仪：
启动单点测斜仪的电源，并根据设备的说明书进行设备校准。

这一步是为了保证测斜仪可以准确测量井斜和方位角。

5.开始测量：
当测斜仪校准完成后，根据需要开始测量过程。

将单点测斜仪从塔架顶部和地面间的钢丝绳上慢慢放下，同时观察测斜仪的读数。

6.记录测量数据：
将测量的井斜和方位角数据记录在纸表或电子表格上。

包括每次测量的时间、测量位置、井斜度和方位角等信息。

7.分析测量数据：
将测量数据整理好后，可以根据需要进行数据分析。

比如绘制井斜曲
线图、方位角变化图等，从而了解井筒的状态和方向。

8.结束测量：
在完成测量任务后，将单点测斜仪从钢丝绳上取下，并保持设备的良
好状态以备下次使用。

关闭测斜仪的电源，并将测量数据进行备份和储存。

总结：。

测斜仪使用说明范文测斜仪是一种用于测量建筑物、地面、船舶等物体的倾斜角度的工具。

它是由一个支架和一个测量仪器组成，支架通常由金属材料制成，测量仪器则有各种型号和技术。

使用测斜仪的第一步是选择适当的测量位置。

通常情况下，测量位置应位于待测物体的中心位置或重心位置。

在安装测斜仪之前，需要确保测量仪器的精度。

可以通过在水平地面上进行校准来实现。

使用一个已知水平位置的参考物体，将测斜仪置于水平位置，然后根据需要进行调整。

在安装测斜仪时，需要确保支架牢固并且与待测物体接触良好。

支架上通常有一些可调节的部件，可以根据需要进行调整。

这些部件通常可以通过旋转或移动来调整，以实现与待测物体的良好接触。

当支架安装好后，就可以开始测量了。

根据测斜仪的型号和技术不同，可能需要使用不同的操作方式。

常见的操作方式包括：读数式测量和数码显示式测量。

在读数式测量中，测斜仪上通常有一个刻度盘或指针，通过对准刻度盘或指针上的标尺，可以直接读取倾斜角度。

这种测量方式通常精度较低，适用于一些简单的倾斜测量。

而在数码显示式测量中，测斜仪上配有一个数码显示屏，可以直接显示出倾斜角度的数值。

这种测量方式精度较高，适用于需要高精度测量的情况。

完成测量后，需要记录测量结果。

测斜仪上通常会有一个记录或存储功能，可以将测量结果保存在仪器内部或外部存储介质上。

可以根据需要将结果导入计算机或其他设备进行进一步处理。

测斜仪的使用和维护是至关重要的。

在使用测斜仪之前，需要阅读并理解工具的操作说明。

在使用过程中，要注意保护仪器免受损坏和污染。

定期校准和维护也是必要的，以确保测斜仪的准确性和可靠性。

总结起来，使用测斜仪的一般步骤包括：选择适当的测量位置、校准仪器、安装测斜仪支架、进行测量、记录结果以及定期维护。

通过正确使用和维护测斜仪，可以获得准确可靠的测量结果，为工程项目和科学研究提供重要的参考依据。
