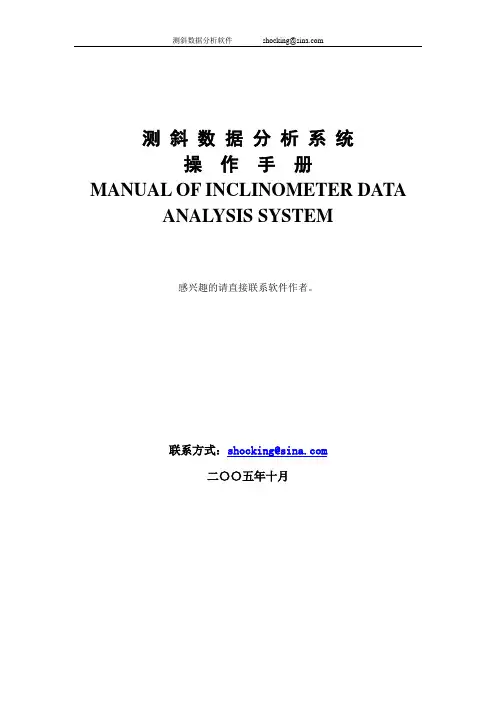

测斜数据分析软件*****************测斜数据分析系统操作手册MANUAL OF INCLINOMETER DATA ANALYSIS SYSTEM感兴趣的请直接联系软件作者。
联系方式：*****************二〇〇五年十月1 软件简介............................................................................................................... -2 -2 打开、关闭数据库............................................................................................... -3 -2.1 打开数据库................................................................................................ - 3 -2．2 关闭数据库............................................................................................. - 3 -3 数据浏览............................................................................................................... - 4 -3 曲线绘制............................................................................................................... - 5 -3.1累积位移孔深曲线（A、B）........................................................................... - 5 -3.2 累积位移孔深曲线（合位移）........................................................................ - 7 -3.3 增量位移孔深曲线（A、B向）..................................................................... - 7 -3.4 增量位移孔深曲线（AB向合位移）............................................................. - 8 -3.5 位移时间曲线（A、B向）............................................................................. - 9 -3.6 位移速率时间曲线（A、B向）................................................................... - 10 -4 曲线复制............................................................................................................. - 11 -5 曲线设置............................................................................................................. - 11 -5.1选择测斜数据序列........................................................................................... - 12 -5.2设置、取消初值............................................................................................... - 12 -5.3 图表类型.......................................................................................................... - 13 -5.4 区域范围设置.................................................................................................. - 14 -5.5 单位和坐标轴设置.......................................................................................... - 14 -5.6 图表标题设置.................................................................................................. - 15 -1 软件简介测斜仪是通过测量测斜管轴线与铅垂线之间夹角变化量来测量岩土体、建筑物的测向位移的高精度仪器，在岩土工程安全监测中应用广泛。
固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。
为了满足市场的需求，万新公司成功开发了固定式测斜系统。
2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。
固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。
固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。
地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。
探头之间的连接可根据实际的需求来进行调节。
在地层滑动监测中，偏移和移动是必须监测的两个物理量。
偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。
固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。
总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。
固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。
由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。
机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。
过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。
固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。
单点测斜仪使用操作方法一、目的与要求1. 熟悉和了解JXY—2型单点测斜仪的结构、工作原理和使用条件。
2. 掌握JZY—2型测斜仪操作方法。
二、内容1. 测量钻孔5m、20m、30m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。
三、设备、仪器及辅助工具1. XY—4型钻机，ф50mm钻杆；2. JXY—2型测斜仪一套2台，井下钢绳吊装护筒一套；3. 拧卸钻杆工具、管钳等。
四、步骤1. 从保护简内取出测斜仪，旋动定时装置的旋钮，分别将两台仪器的机械钟启动到仪器卡所需要的时间（根据所测点的深度，下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和）。
记下时间。
2. 将两台仪器分别装入保护筒内，盖紧密封盖。
3. 将两台仪器分上、下位装入井下钢绳吊装护筒里，拧紧护筒堵头。
4. 将井下钢绳吊装护筒连接在钻杆上。
5. 开动钻机，利用升降机，使用钻杆将测斜仪下到测点。
6. 仪器在测点稳定后，超过仪器锁卡所需时间，待仪器锁卡后，提出井下钢绳吊装护筒，取出测斜仪，分别直接读出两台仪器所测顶角和方位角。
作好第一测点记录。
7. 重复上述操作步骤，测量钻孔的下一个测点。
五、数据整理（填入表中）六、报告要求1. 每人交一份报告。
2. 简述JXY—2型单点测斜仪结构特点及工作原理。
3. 分析测量结果，简析钻孔弯曲原因。
多点测斜仪操作方法一、目的与要求1. 熟悉和了解JJX—3型多点测斜仪的结构、工作原理和使用条件。
2. 掌握JJX—3型测斜仪操作方法。
二、内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。
三、设备、仪器及辅助工具1. 升降绞车，钢丝绳，三芯电缆线。
2. JJX—3测斜仪。
3. JJG—1型测斜校验台。
4 拧卸工具，常用小工具。
四、步骤及操作注意事项1. 仪器接线与调试将JJX—3型井下仪器固定在校验台上，把井下仪器顶端三芯线与电缆三芯线按相同颜色联拉起来，用橡胶皮或不透水材料扎紧密封。
测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。
二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。
每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。
测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。
其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。
当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。
测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。
在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。
测斜探头是灵敏测量仪器，应小心操作。
1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。
探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。
必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。
控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。
中文操作手册Goniometer II /测角仪II型测量棱体角度及折射率关于我们北京宝御德科技有限公司在中国大陆地区独家代理并技术支持：德国Moller-Wedel Optical GmbH自准直仪、激光干涉仪、球径仪、测角仪焦距/曲率半径/角度组合测量仪、相机镜头测试仪德国OEG GmbHMTF测试仪、手机镜头测试仪FLATSCAN平面度扫描仪、表面张力仪激光干涉条纹分析软件、显微镜分析软件德国Mikroskop Technik Rathenow工业显微镜详细资料请访问：光学测量中文网：或直接垂询：北京宝御德科技有限公司地址：北京海淀区增光路27号增光佳苑2号楼1座2105室邮编：100048电话：***********/36传真：***********网站：Email:*********************保证及有限责任MOLLER-WEDEL OPTICAL GMBH保证该设备在按照厂家手册正常使用的情况下，自购买之日起一年内无材料上或工艺上的缺陷。
如果在保证期内有任何缺陷，用户需立即通知MOLLER-WEDEL OPTICAL GMBH，MOLLER-WEDEL OPTICAL GMBH自行决定进行修理或更换。
如果该仪器经非MOLLER-WEDEL OPTICAL GMBH的授权人员更改或维修、不当维护（该维护不是由MOLLER-WEDEL OPTICAL GMBH进行）、或该仪器不当处置，该保证失效。
上述保证为有限保证。
MOLLER-WEDEL OPTICAL GMBH没有做出、且用户也没有得到其它明示的或暗示的保证；并且上述保证明确地不包括对某一特别用途的适销性、或合适性的所做的任何保证或暗示性的保证。
该明示保证是MOLLER-WEDEL OPTICAL GMBH对于设备的所有其它责任和义务。
MOLLER-WEDEL OPTICAL GMBH在任何情况下，对于用户提出的有关损失的索赔，无论是直接的或是间接的、偶然的、特别的或事出有因的，都不予负责。

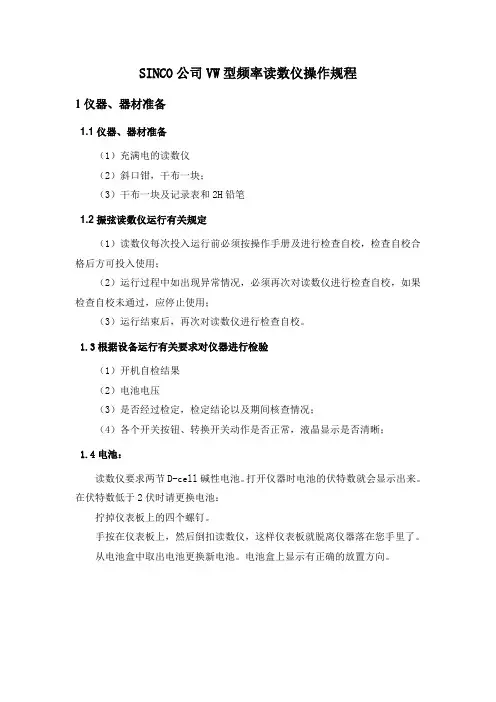

SINCO公司VW型频率读数仪操作规程1仪器、器材准备1.1仪器、器材准备（1）充满电的读数仪（2）斜口钳，干布一块；（3）干布一块及记录表和2H铅笔1.2振弦读数仪运行有关规定（1）读数仪每次投入运行前必须按操作手册及进行检查自校，检查自校合格后方可投入使用；（2）运行过程中如出现异常情况，必须再次对读数仪进行检查自校，如果检查自校未通过，应停止使用；（3）运行结束后，再次对读数仪进行检查自校。
1.3根据设备运行有关要求对仪器进行检验（1）开机自检结果（2）电池电压（3）是否经过检定，检定结论以及期间核查情况；（4）各个开关按钮、转换开关动作是否正常，液晶显示是否清晰；1.4电池：读数仪要求两节D-cell碱性电池。
打开仪器时电池的伏特数就会显示出来。
在伏特数低于2伏时请更换电池：拧掉仪表板上的四个螺钉。
手按在仪表板上，然后倒扣读数仪，这样仪表板就脱离仪器落在您手里了。
从电池盒中取出电池更换新电池。
电池盒上显示有正确的放置方向。
2仪器面板功能键2.1面板（1）电源开关：电源开关控制着电源的开或关。
如果停了一段时间没有进行任何操作，仪器就会自动处于待用状态。
如果要恢复供电，按任意键或者关闭仪器开关后再打开。
（2）串连接口和接线电缆：串连接口用来与电脑连接。
用提供的接线电缆连接读数仪的串连接口和电脑的接口。
电缆是标准的“调制解调”电缆，可以在任何一家电脑商店里找到。
（3）接线柱：将传感器上的信号电缆直接接到仪表板右方的接线柱上。
下表显示出新科标准信号电缆的电线颜色。
（4）备用的带弹簧夹的Jumper电缆：如果您有带弹簧夹的电缆（52613550），将此电缆连接到仪表板的接线柱上。
然后把夹子连接到传感器的信号电缆上。
（5）键区及显示：“更换（Change）”键：显示不同的选项。
“进入（Enter）”键：接受选项。
表示现有一个备选项，仪器显示出提示和冒号信息。
例如：“类型（Type）”：，“扫描（Sweep）”：，“保存为（Save As）”：当您看到选项提示时，按下“更换”键，显示不同的选项。
HCX-5型智能数显测斜仪使用说明书冀制09000060号任丘市京联测斜仪厂通讯地址：任丘市乙-253信箱电话：E-mail:1、概述图1显示了测斜仪系统的各组成部分。
探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。
这本手册描述了测斜仪探头和电缆的使用及维护方法。
2、测斜仪原理在岩土工程领域，测斜仪主要用于测量大地运动，诸如：可能产生在不稳固边坡（滑坡）或挖方工程周围的侧向运动等。
也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置的偏差，以及在回填、筑堤和地下储罐的土体沉陷等。
图2测斜管所有这些场合，通常要在土体的钻孔内安装一根管、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。
该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜，用这种方法来探测由于地层移动引起的倾斜。
探头本身包括一个受重力作用的铅垂摆，大多数测斜仪使用一个力平衡伺服加速度仪，其位置传感器可以探测铅垂的位置，并且提供足够的恢复力使摆回到竖直零位置。
从竖直零位置倾斜的越大，恢复力也越大，因而摆块不能自由运动。
恢复力的大小，转变成电信号输出，在读数装置上显示，成为倾斜的量度。
由于恢复力和倾斜角的正弦成正比，因而输出值也和测孔水平偏移成正比。
为了获得测斜仪测斜管周围地层的一个完整的观测报告，有必要在测斜管周围进行一系列倾斜观测。
测斜仪探头有两组小滑轮，距离相隔0.5m，将探头放到测斜管底部进行读数时，即开始了测斜管观测。
探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为A+读数，为使操作过程简单，一般在电缆0.5米作有一个标记。
把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（A-读数）。
数据处理时，将读数（A+、A-）相结合（用一组数据减去另一组数据），以此来消除力平衡伺服加速度计的零偏的影响。
测斜仪探头在竖直位置时读数产生零偏差。
自动数显测斜仪安全操作及保养规程自动数显测斜仪是一种用于测量斜面变形的仪器，广泛应用于土木工程、采矿等领域。
正确的使用和保养对准确测量和仪器寿命的延长至关重要，以下为自动数显测斜仪的安全操作及保养规程。
安全操作规程前置准备在使用自动数显测斜仪之前，需要对仪器进行以下检查：1.确认仪器外观无明显损坏。
2.检查仪器是否牢固固定。
3.确认仪器已经连接到合适的电源，并按操作说明打开。
4.确认仪器所在的工作区域没有明显的大气污染和电磁干扰。
使用规程1.操作前先仔细阅读仪器的说明书和操作流程。
2.在操作仪器时，应保持清醒状态，不要在疲劳、酒醉或吸入有毒气体的情况下操作。
3.在使用过程中，保持手部干燥，避免触摸或操作电子元器件。
4.操作时应注意不要用力过大，避免损坏仪器部件。
5.操作完成后，拔掉电源插头，并妥善放置仪器。
操作注意事项1.在使用自动数显测斜仪时，不要暴露在强烈的磁场或辐射场中。
2.在使用过程中，不要在仪器上放置或携带有尖锐或易挥发的物品。
3.不要试图拆解仪器或更换部件，以免引起危险。
4.定期对仪器进行校准和维护，以确保准确性。
保养规程日常保养1.每次使用后，应将仪器外部清洁干净，避免尘埃沉积和腐蚀。
2.仪器的存储环境应保持干燥、防潮和良好通风，避免长时间暴露在高温、潮湿环境中。
3.不要将仪器暴露在阳光下，以免引起变形。
保养注意事项1.定期对仪器进行校准和维护，以确保准确性。
2.对仪器进行校准时，应选择合适的工具和配件，遵照操作说明进行。
3.在长度变化明显的地段使用时，要注意仪器的线缆负荷，避免斜测仪逆变器烧坏。
4.不要让仪器接触水或液体，以防毁坏。
5.在不使用时，应将仪器妥善存放于干燥，防潮和通风良好的环境中。
结束语正确的使用和保养对自动数显测斜仪的使用寿命和测量效果有着重要的影响。
遵照上述安全操作和保养规程，可以保证自动数显测斜仪的持久使用和测量的准确性。
