微机原理与接口技术实用教程 汇编语言程序设计

  • 格式：ppt
  • 大小：2.90 MB
  • 文档页数：57

下载文档原格式

  / 57

合集下载

微机原理与接口技术(第3版)汇编语言程序设计(4.1)

微机原理与接口技术(第3版)汇编语言程序设计(4.1)
47
等价于
分析操作符
TYPE LENGTH SIZE 取变量的类型 计算所定义存储区中的单元 计算所定义存储区的字节数
存储器段单元类型对应值： 存储单元类型 对应值 字节 1 字 2 双字 4
48
分析操作符
例：若ABC存储区是用如下伪指令定义 ABC DW 100 DUP(?) 则： TYPE ABC 等于2 LENGTH ABC 等于100 SIZE ABC 等于200
9
操作码、指示符
操作码 命令CPU要完成的操作 例： MOV AX, 100 指示汇编程序要完成的操作。 伪指令指示符 例： data 用来定义变量,分配存储单元, 指示程序开始和结束等 SEGMENT → data与一段值 对应
10
注释
用分号作为注释的开始； 用于说明程序或语句的功能，以便于 阅读和理解
4
汇编程序
汇编语言源程序
用助记符编写
汇编语言 源程序 机器语言 目标程序
汇编程序
源程序的编译程序
5

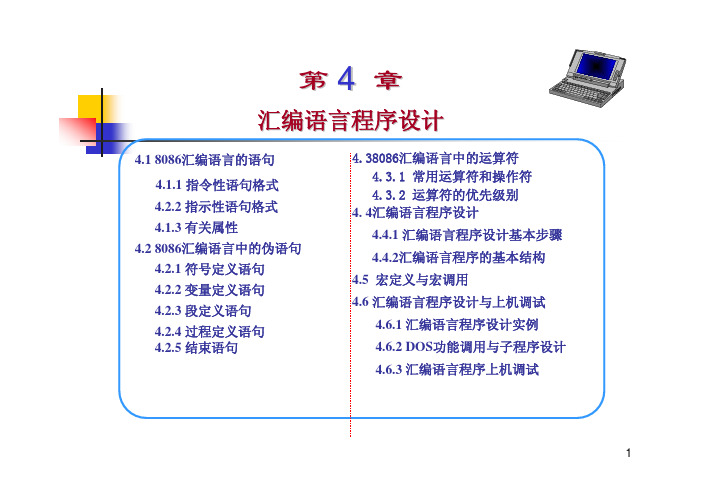

4.1 8086汇编语言的语句
语句的种类
指令语句
CPU执行的语句， 能够生成目标代码
伪指令语句
CPU不执行，而由汇 编程序执行的语句， 不生成目标代码
6
指令性语句格式
指令语句：
[标号：] 操作码 [操作数1]，[操作数2] [ ；注释]
功能 P132例
可执行程序结束语句 格式： END [标号]
汇编程序在对源程序进行汇编的过程中如遇 到END，源程序到此结束，此后的内容将被 认为不属于本程序的范畴
39
一个完整源程序结构例
DSEG DATA1 DATA2 DSEG ESEG ESEG SSEG SSEG SEGMENT DB 1，2， DW 1234H ENDS SEGMENT DB 20 DUP（？） ENDS SEGMENT STACK ‘STACK’ DB 200 DUP（？） ENDS

微机原理与接口技术汇编语言程序设计

微机原理与接口技术汇编语言程序设计

⑴汇编语言是机器语言的符号表示语言，因此，程序设 计人员可以充分利用机器硬件的全部功能，发挥机器的 长处。
⑵现在的微机系统中，底层的一些功能仍然靠 汇编语言程序来实现。例如机器的自检、系统初始化、 实际的输入输出操作，至今仍然是用汇编语言编制的 程序来完成。 ⑶汇编语言程序的效率通常高于高级语言程序。 所以在节省内存空间和提高程序运行速度的重要场合， 如实时控制，常常使用汇编语言来编制的。 鉴于以上理由，现在许多高级语言都设置有与 汇编语言程序接口的功能，以便于提高高级语言程序 的效率。
§4.３伪指令(伪操作)
伪指令是一种说明性语句，它本身不产生对应的机
器目标代码，它仅仅是告诉汇编程序，对后面的指令语 句和伪指令语句的操作数应该如何产生机器目标代码， 每条伪指令共分四边个字段：
伪致可以分为以下几类：
一、数据定义伪指令
[变量名] DB DW DD 操作数
变量也有三种属性：段、偏移量和类型。 ① 变量的段属性是变量所代表的数据区所在段的段
地址。由于数据区一般在存储器的数据段中，因此变
量的段地址常常在DS和ES寄存器中。 ② 变量的偏移量属性是该变量所在段的起始地址与 变量的地址之间的字节数。 ③ 变 量 的 类 型 属 性 有 BYTE（ 字 节 ） 、 WORD
四、段定义伪指令 SEGMENT
段名 SEGMENT [定位类型][组合类型][‘类别名’] …... 段名 ENDS
段名：是逻辑段的标识符，不可缺省，表示逻辑段在存储器中
的地址， SEGMENT 和ENDS前的段名相同。
定位类型：
BYTE 表示该段起始地址可以在存储单元的任何字节地址； WORD 表示该段起始地址必须是偶数即地址末1位为0 ； PARA 表示该段起始地址在节的边界整数上，每16存储单元 为1节即地址末4位为0，定位类型缺省则默认为PARA ； PAGE 表示该段起始地址在页首，每256存储单元为1页即地 址末8位为0 。

微机原理与接口技术汇编语言程序教案

微机原理与接口技术汇编语言程序教案

微机原理与接口技术汇编语言程序教案第一章：汇编语言概述1.1 汇编语言的概念让学生了解汇编语言的定义、特点和作用。

让学生掌握汇编语言的基本组成元素，如指令、寄存器、操作数等。

1.2 汇编语言的表示方法让学生了解汇编语言的指令格式和操作数表示方法。

让学生掌握汇编语言的助记符及其含义。

1.3 汇编语言与机器代码的关系让学生了解汇编语言与机器代码的转换过程。

让学生掌握汇编语言指令与机器代码之间的对应关系。

第二章：汇编语言的语法规则2.1 指令语句的语法结构让学生了解指令语句的构成，包括操作码、寄存器、操作数等。

让学生掌握不同类型指令的语法规则，如数据传输指令、算术运算指令等。

2.2 伪指令和宏指令让学生了解伪指令和宏指令的概念及其作用。

让学生掌握伪指令和宏指令的语法规则和使用方法。

2.3 汇编语言的程序结构让学生了解汇编语言程序的组成部分，如数据段、代码段、堆栈段等。

让学生掌握汇编语言程序的格式和编写规范。

第三章：汇编语言的编程技巧3.1 寄存器的使用让学生了解寄存器的作用和分类，如AX、BX、CX、DX等。

让学生掌握寄存器在汇编语言编程中的应用技巧。

3.2 数据传输指令让学生了解数据传输指令的用法，如MOV、PUSH、POP等。

让学生掌握数据传输指令在汇编语言编程中的应用技巧。

3.3 算术运算指令让学生了解算术运算指令的用法，如ADD、SUB、MUL、DIV等。

让学生掌握算术运算指令在汇编语言编程中的应用技巧。

第四章：汇编语言程序设计实例4.1 实例一：计算两个数的和让学生了解程序设计的基本步骤，如编写算法、选择寄存器等。

让学生掌握汇编语言编程的基本技巧，如数据传输、算术运算等。

4.2 实例二：排序算法（冒泡排序）让学生了解排序算法的原理和实现方法。

让学生掌握汇编语言编程中循环结构和条件判断的使用技巧。

4.3 实例三：字符串操作让学生了解字符串的基本操作，如字符串长度计算、字符串复制等。

让学生掌握汇编语言编程中字符串操作的相关指令和技巧。

《微机原理与接口技术》PPT电子课件教案- 第五章 汇编语言程序设计(1)

《微机原理与接口技术》PPT电子课件教案- 第五章 汇编语言程序设计(1)
第五章 汇编语言程序设计
第一节 第二节 汇编语言程序结构 指示性语句
第三节
第四节 第五节
汇编语言程序举例
BIOS和DOS功能调用 汇编语言程序设计
1
第一节 汇编语言程序结构 一、程序结构
二、语句结构
2
第一节
例一
程序:
汇编语言程序结构
movs.asm
功能: 实现数据传送功能
数据段1
传送到
数据段2
目的: 学习程序结构
str1
str2
str1 DW ‘abcd’
str2 DD ‘abcd’
54 73 69 6e 67 48 75 61 49 4e 50 55 54 3a 0d 0a 24
‘T’ ‘s’ ‘i’ ‘n’ ‘g’ ‘H’ ‘u’ ‘a’ ‘I’ ‘N’ ‘P’ ‘U’ ‘T’ ‘:’ 0dH 0aH ‘$’
20
三、变量定义伪操作
格式 变量名 类型助记符 操作数 [ ,操作数 , ... ] ▲ 用来定义程序中所用的内存操作数。 其中 变量名指示内存操作数的地址（符号地址） 类型助记符指示内存操作数的类型(字节、字、双字等) 操作数指示内存操作数的内容 ▲ 汇编程序将定义的操作数，按其类型分配内存单元数,
26
例 用程序实现 1234H + 5678H
六、过程定义 (第五节程序设计介绍) 七、等值定义 (第五节程序设计介绍) 汇编语言程序例三 (第五节程序设计介绍)
15
指示性语句与指令性语句：
指令性语句是用指令系统中的指令构成的语句。
例 MOV AX, BX
指示性语句是指示汇编程序进行汇编的操作。
例 MOV AX, 4 + 8

微机原理与接口技术PPT_第4章 汇编语言程序设计

微机原理与接口技术PPT_第4章 汇编语言程序设计

分段结构 程序按段编写, 内存分段编址相对应。 程序按段编写 与8086内存分段编址相对应。 内存分段编址相对应 每段由伪操作SEGMENT开始、由ENDS结束。 开始、 结束。 每段由伪操作 开始 结束 程序可由多个段构成，至少有一个代码段。 程序可由多个段构成，至少有一个代码段。 程序最后为END结束语句，后跟一启动地址。 程序最后为 结束语句，后跟一启动地址。 结束语句 启动地址指示程序开始执行的第一条语句。 启动地址指示程序开始执行的第一条语句。 程序中设有返回DOS的功能。 的功能。 程序中设有返回 的功能 使程序执行完后返回DOS系统的命令接受状态。 系统的命令接受状态。 使程序执行完后返回 系统的命令接受状态 程序中用到内存操作数时， 程序中用到内存操作数时， 应按操作数的寻址方式,给相应的段寄存器赋值 应按操作数的寻址方式 给相应的段寄存器赋值
根据语句功能的不同， 名字项可用来表示段名、 根据语句功能的不同， 名字项可用来表示段名、变量名 标号、过程名等。 、 标号、过程名等。 • 名字项用一个符号表示。 名字项用一个符号表示。 对符号的规定: 对符号的规定 ① 由字符 由字符A~Z ，a~z ，0~9及符号 、$、下划线 等组成 及符号@、 、下划线_ 及符号 最长31个字符 超出部分忽略。 个字符， ，最长 个字符，超出部分忽略。 不能用数字打头，以免与十六进制数相混。 ② 不能用数字打头，以免与十六进制数相混。 不使用汇编程序中的保留字。 如指令的助记符等 如指令的助记符等) ③ 不使用汇编程序中的保留字。 (如指令的助记符等 对定义的符号不区分大小写。但为便于记忆， ④ 对定义的符号不区分大小写。但为便于记忆，名字的定 义应该做到见名知意。 义应该做到见名知意。
例 4-1 给出一个完整的汇编语言源程序 完成两个字节数据相加。 完成两个字节数据相加。

微机原理及接口技术 第5章汇编语言程序设计

微机原理及接口技术 第5章汇编语言程序设计

引用格式 HIGH 表达式 LOW 表达式
作用说明 取表达式的高字节数据 取表达式的低字节数据
例如：已知数据段DATA从存储器实际地址 03000H开始，作如下定义后，用SEG运算符求 变量所在的段基址。
DATA
SEGMENT VARl VAR2 VAR3
；定义数据 段 DB 12H, 34H, 45H, 56H ；定义字节 数据 DW 1200H,2300H ；定义字数 据 DD ；定义双字 11002200H,23003300H 数据
运算符
算术运算符（＋、－、* 、/、MOD(取除法 中的余数) 例如： MOV AX，19 MOD 7 ；(AX)=5 逻辑运算符（AND/OR/XOR/NOT) 例如：AND DX,DAT AND 0FEH 9999H XOR 0FOFOH的结果为6969H AND DX，1FH AND 0FEH 关系运算符 （EQ/NE/LT/LE/GT/GE) 若关系为假，则结果为0；若关系为真，则 结果为0FFFFH。 例如： MOV BX，PORT LT 5
5.3 伪指令
伪指令用来指示汇编程序应该如何去处理汇 编语言的源程序。它们在汇编时被解释执行， 除了部分语句可以申请存储空间以外，不产生 任何目标代码。
5.3.1 符号定义伪指令 1．等值语句 格式：符号名 EQU 表达式 功能：用一个符号名来代替表达式，使该符 号名与表达式同义。
CR EQU 0DH TEN EQU 0AH AA EQU ASCII_TABLE VAR EQU TEN*2+1024 ADR EQU ES：[BP+DI+5] GOTO EQU JMP ；常量 ；常量 ；变量 ；数值表达式 ；地址表达式 ；指令助记符
4.常量:常数就是指令中出现的那些固定值 。 5.注释:在汇编语言源程序中，为了便于理解和阅在8086汇编语言中，有数值表达式和地址表 达式两种，由各种常量与运算符连接成的式子， 称为数值表达式。将常量、变量、标号、寄存器 内容和运算符、操作符组合成的有意义的式子， 称为地址表达式。单个常量，变量、标号是表达 式的最简形式。在汇编过程中，汇编程序按操作 运算符约定的优先规则对表达式进行计算，得到 一个数值或一个地址。

微机原理与接口技术(第3版)汇编语言程序设计(4.2)

4.4 汇编语言程序设计4.4.1汇编语言程序设计基本步骤分析问题，抽象出问题的数学模型 确定解决问题的的算法 按算法画出程序流程图 按流程图编写程序 上机调试, 运行程序14．4汇编语言程序设计常用的汇编语言程序框架：DATA VAL1 DATA CODE SEGMENT DB 12H , 8EH …… ENDS ；定义数据段 ；定义变量 ；数据段结束SEGMENT ；定义代码段 ASSUME DS:DATA , CS: CODE ；段属性说明 START: MOV AX , DATA ；初始化DS MOV DS , AX …… ；填写代码 MOV AX , 4C00H ；返回DOS INT 21H CODE ENDS ；代码段结束 END START ；源程序结束 24.4.2汇编语言程序的 基本结构——顺序结构顺序结构 简单程序，顺序执行， 又称直线程序开始 执行1 执行2 结束34.4.2汇编语言程序基本结构 ——顺序结构（续）例: DATA BLOCK BUFF DATA CODE SEGMENT DW 0ABCDH ；字变量赋值 DD？ ；预留双字单元 ENDS SEGMENT ASSUMT CS:CODE,DS:DATA MOV AX, DATA ；设数据段寄存器 MOV DS, AX ；的值 MOV DX, BLOCK4START:4.4.2汇编语言程序基本结构 ——顺序结构（续）MOV AND AND MOV SHR LED MOV MOV MOV MOV AX, DX AX, 0F0FH DX, 0F0F0H CL, 4 DX, CL BX, BUFF [BX+0], AL [BX+1], DL [BX+2], AH [BX+3], DH ；AX=0B0DH ；DX=A0C0H ；右移4次，DX=0A0CH ；BX指向预留单元 ； [BX+0]=0DH ； [BX+1]=0CH ；存结果 [BX+2]=0BH ； [BX+3]=0AH54.4.2汇编语言程序基本结构 ——顺序结构（续）MOV AX, 4C00H INT 21H CODE ENDS END START ；dos调用64.4.2汇编语言程序基本结构 ——分支结构 分 支 程 序 结 构 示 意 图7例：Y =1 0 -1当X>0 当X=0 当X<0Y=符号函数实现流程图84.4.2汇编语言程序基本结构 ——分支结构(续)例： MY-D MEMS MEMD MY-D MY-C START： SEGMENT DB 08h ；存放X DB ？ ；存放Y ENDS SEGMENT ASSUME DS:MY-D CS：MY-C， MOV AX，MY-D MOV DS，AX ；设置DS9MOV AL，MEMS CMP AL，0 JGE NEXT ; X ≥0 ,带符号数比较指令 MOV AL，-1 ;X＜0,-1送入MEMD单元 JMP DONE NEXT： JE DONE ; ZF=1转移 MOV AL，1 ；X ＞0，1送入MEMD单元 DONE： MOV MEMD，AL ；X=0, 0送入MEMD单元 MOV AH，4C00H INT 21H MY-C ENDS END START10————例4-1：编程统计BUFF缓冲区中负数的个数START例4-2：结果存放在DL寄存器中。

微机原理与接口技术-汇编语言程序设计


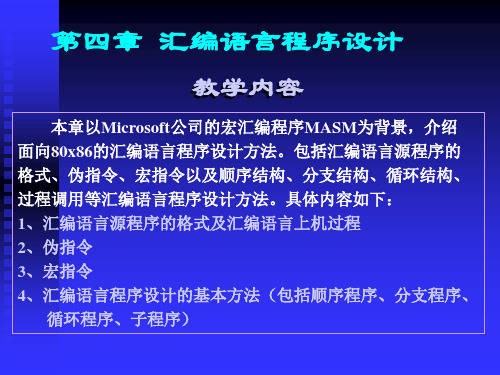

第四章 汇编语言 程序设计
2．字符和字符串
字符或字符串常量是由包含在单引号内的1或多个ASCII 字符构成的。汇编程序把它们表示成一个字节序列，一个 字节对应一个字符，把引号中的字符翻译成它的ASCII值 。 例如“A”等价于41H，“AB”等价于4142H。
第四章 汇编语言 程序设计
3. 符号常量 符号常量使用标识符表达一个数值。常量使用有意
数字组成 由 “0”或“1”组成的序列，以字母B或b结尾 由若干个0～7的数字组成的序列，以字母O或o结尾 由若干个0～9的数字组成的序列，以字母D或d结尾，或没有任何字母作结尾 由若干个0～9的数字或A～F的字母所组成的序列，以字母H或h结尾
表4-1 各种进制的常数
举例 00101100B 255O、377O 1234D或1234 56H、0BA3FH
名字 伪指令助记符 参数，参数， … ；注释
第四章 汇编语言 程序设计
1．标号与名字
标号是某条指令所存放单元的符号地址，它是转移（条件 转移或无条件转移）指令或调用（CALL）指令的目标操 作数。名字可以是变量、逻辑段名、子程序名等，反映变 量、逻辑段和子程序等的逻辑地址。在汇编语言源程序中， 为了使程序更具有普遍性，及便于程序的修改，用户常用 名字等代替存储单元、数据、表达式等，如例中的存储单 元 SUM、输入输出端口 PROT_VAL 等就是。 一个标识符是由最多为31个字母、数字及规定的特殊字 符（? @ _ $）等组成的，且不能用数字打头（以免与十 六进制数相混淆）。
第四章 汇编语言 程序设计
变量定义伪指令有DB、DW、DD、DF、DQ、DT。
助记
变量类型
变量定义含义
符
DB
字节
分配一个或多个字节单元，每个数据是字节量，也可以是字符串常量；

微机原理与接口技术第四章 汇编语言程序设计说明


格式： 格式： 名字 伪指令指示符
操作数， 操作数，操作数 ；注释
关于汇编语言程序的几点说明
标号、名字与标识符 标号——用于硬指令的标识符，后跟冒号分隔。 标号——用于硬指令的标识符，后跟冒号分隔。 ——用于硬指令的标识符 名字——用于伪指令的标识符，后跟空格或制表符分隔，后面没有冒号。 名字——用于伪指令的标识符，后跟空格或制表符分隔，后面没有冒号。 ——用于伪指令的标识符 标识符（Identifier）——最多由31个字母、数字及规定的特殊符号（如 _、 标识符（Identifier）——最多由31个字母、数字及规定的特殊符号（ 最多由31个字母 $、?、@）组成，不能以数字开头。默认情况下，汇编程序不区别标识符中 组成，不能以数字开头。默认情况下， 的字母大小写。 的字母大小写。 在一个程序中，每个标识符具有唯一的定义， 在一个程序中，每个标识符具有唯一的定义，并不能采用该汇编语言所定义的 保留字。 保留字。
关于汇编语言程序的几点说明
操作数与参数
处理器指令的操作数可以是立即数、寄存器和存储单元。 处理器指令的操作数可以是立即数、寄存器和存储单元。 伪指令的参数可以是常数、变量名、表达式等，可以有多个， 伪指令的参数可以是常数、变量名、表达式等，可以有多个， 参数之间用逗号分隔。 参数之间用逗号分隔。
关于汇编语言程序的几点说明
START：
NEXT：
MOV AX，DATA ；送数据段段地址 MOV DS，AX MOV AX，STACK ；送堆栈段段地址 MOV SS，AX MOV SP， OFFSET TOP ；堆栈段偏移量送SP MOV BX，OFFSET TABLE ；平方表有效地址送BX MOV DX，OFFSET BUF ；提示输入一个数 MOV AH，9 ； 9号功能调用，（显示字符串） INT 21 MOV AH，1 ；1号功能调用,(输入字符并显示） INT 21 ；键入数送入AL MOV AH，0 AND AL， 0FH ；屏蔽高四位 ADD BX，AX ；表首加偏移量 MOV AL，[BX] ；查表得平方值送AL MOV AH，4CH INT 21H RET ENDP ENDS END START ；带参数返回DOS ；返回DOS ；过程MAIN结束 ；代码段结束 ；汇编结束

微机原理与接口技术第5章 汇编语言程序设计


START
5.1.2 汇编语言基础
从上面的汇编语言源程序示例中可以看到，一个源程序 包括若干个段。下面详细介绍汇编语言程序的基本组成。 1．字符集 字符集是指汇编语言中所使用的字符的集合，是组成汇 编语言语句的基本元素，它是ASCII和EBCD字符集的一 个子集，包括以下几个组成部分。 （1）字母 大写的英文字母：A、B、C、D、E…X、Y、Z。 小写的英文字母：a、b、c、d、e…x、y、z。 （2）数字 阿拉伯数字：0、1、2、3、4、5、6、7、8、9。 （3）特殊字符 可打印的字符：! @ # $ % & * （ ） + / = __ ［ ］ ｛ ｝ ； . ， ～ ｀ “ ” < > ：？。
第5章 汇编语言程序设计
5.1 5.2 5.3
汇编语言基础知识 汇编语言中的伪指令 程序设计 分支程序设计 循环程序设计
5.4
5.5 5.6
子程序设计
通过前面对指令系统的介绍，大家对汇编程 序的基本指令有了一个大概的了解。本章将利用 已经掌握的基本指令进行汇编语言程序设计，学 习本章时要结合指令系统。汇编语言程序与其他 高级语言相比，有其独特的优点：可以轻松地访 问硬件端口，生成的可执行文件占用空间小，执 行效率高。 学习了汇编语言的基础知识后，本章将完成 两个具体的汇编程序设计任务。第一，用汇编语 言写一个加法程序，第二，用汇编语言写两个无 符号数相乘的程序。
（1）标号 标号是程序中可供跳转或调用的位置的名字，该位置存放 某条指令的存储单元的符号地址。标号有以下3种定义格式。 标号： ［指令］ 过程名 PROC ［类型］ … 过程名 ENDP 标号 LABEL 类型 标号有以下3种属性。 段值：段值是标号所指的指令代码所在段的段基址。 偏移量：偏移量表示从段首地址到标号位置之间的距离。 类型：标号的类型有两种，NEAR和FAR。NEAR说明实 现的是段内转移或段内调用；FAR说明实现的是段间转移 或段间调用。
