钢筋混凝土双向板肋梁楼盖设计.docx

钢筋混凝土双向板肋梁楼盖设计—-钢筋混凝土11-12学年第三学期课程设计设计学院:建设工程学院班级：09级3班学号：63090305姓名：王国超目录一、钢筋混凝土双向板肋梁楼盖设计任务书 (2)1 设计题目： (2)2 设计目的 (2)3 设计内容 (2)4 设计资料 (2)5 设计要求 (4)二、板的设计 (4)1。

平面布置和截面尺寸 (4)2.荷载计算 (5)3。

按弹性理论设计板 (6)1)计算跨度 (7)2）支座最大弯矩值 (8)3）按弹性理论配筋计算，如表2所示 (8)4。

按塑性理论设计板 (9)1)A区格板弯矩计算 (10)2）B区格板弯矩计算. (11)3）C区格弯矩计算。

(12)4)D角区格弯矩的计算。

(12)5)配筋计算。

(13)三、支承梁的设计 (14)1。

纵向支承梁L-1设计 (14)1)跨度计算 (14)2）荷载计算 (15)3）内力计算 (15)4）正截面承载力计算 (19)5)斜截面受剪承载力结算 (20)2.横向支承梁L—2设计 (21)1）计算跨度 (21)2)荷载计算 (22)3）内力计算 (22)4)正截面承载力计算 (25)5)斜截面受剪承载力结算 (27)一、钢筋混凝土双向板肋梁楼盖设计任务书1 设计题目设计某多层工业厂房的中间楼面，采用现浇钢筋混凝土双向板肋梁楼盖.2 设计目的（1）了解钢筋混凝土结构设计的一般程序和内容；(2）了解梁、板结构的荷载传递途径及计算简图;(3）熟悉受弯构件梁和板的设计方法；（4）了解内力包络图及材料图的绘制方法；（5)掌握钢筋混凝土结构的施工图表达方式。

3 设计内容3.1 结构平面布置图：柱网、板、及支承梁的布置。

3.2 板的强度计算(按弹性理论计算).根据楼面荷载，按弹性理论计算板的内力，进行板的正截面承载力计算，并进行板的钢筋配置.3。

3 板的强度计算（按塑性理论计算).3。

4 支承梁强度计算(按弹性理论计算）。

计算梁的内力，进行梁的正截面、斜截面承载力计算,并对此梁进行钢筋配置。

钢筋混凝土双向板肋梁楼盖结构设计说明书专业：土木工程学号：姓名：主要内容：（1）方案（2）结构平面布置（3）设计资料（4）截面尺寸选择（5）板的计算（6）梁的荷载确定（7）横向肋梁计算（8）纵向肋梁计算（9）构造（10）设计说明（11）材料用量估算1、方案本梁板系统为双向板肋梁楼盖，双向板跨中弯矩较小，刚度大，受力性能较单向板优越，其跨度可达5m左右。

当梁尺格较大及使用荷载较大时比较经济。

2、结构平面布置总尺寸为L1×L2=37.2m×23.4m，按双向板跨度为5m左右的原则，可进行如图所示的平面布置。

3、设计资料（1）楼面构造层做法：20mm厚水泥砂浆找平后做10mm厚水磨石面层。

板底采用20mm 厚混合砂浆天棚抹灰。

（2）楼面可变荷载标准值为5.5 kN/m2。

（3）材料选用混凝土：采用C30混凝土（f C=14.3N/mm2，f t=1.43 N/mm2）；钢筋：梁内纵向受力钢筋为HRB400级(f y=360 N/mm2)，其余钢筋采用HPB235级(f y=210 N/mm2)。

4、截面尺寸选择柱：400mm×400mm板：h≥4700/50=94mm，取h=100mm。

横向肋梁：h=（1/18～1/12）L=261～392mm，取h=400mm，b=（1/3～1/2）h=133～200mm，取b=150mm。

纵向肋梁：h=（1/14～1/8）L=379～663mm，取h=500mm，b=（1/3～1/2）h=167～250mm，取b=200mm。

5、板的计算（1）荷载计算20mm水泥砂浆面层0.02×20=0.40 kN/m2100mm钢筋混凝土板0.10×25=2.50kN/m220mm混合砂浆天棚抹灰0.02×17=0.34 kN/m210mm水磨石面层0.01×24=0.24 kN/m23.48 kN/m2永久荷载设计值g=1.2×3.48=4.18 kN/m2可变荷载设计值q=1.3×5.5= 7.15 kN/m2合计11.33 kN/m2（2）计算跨度纵向：中间跨l0=5.3-0.15=5.15m边跨l0=5.3-0.075-0.12=5.105m横向：中间跨l0=4.7-0.2=4.5m边跨l0=4.7-0.1-0.12=4.48m（3）按塑性绞线法设计：荷载设计值g+q=11.33 kN/m26、梁的荷载确定按照下述方法近似确定：从每一区格的四角作45o线与平行于长边的中线相交，将整块板分成四个板块，每个板块的荷载传至相邻的支撑梁上。

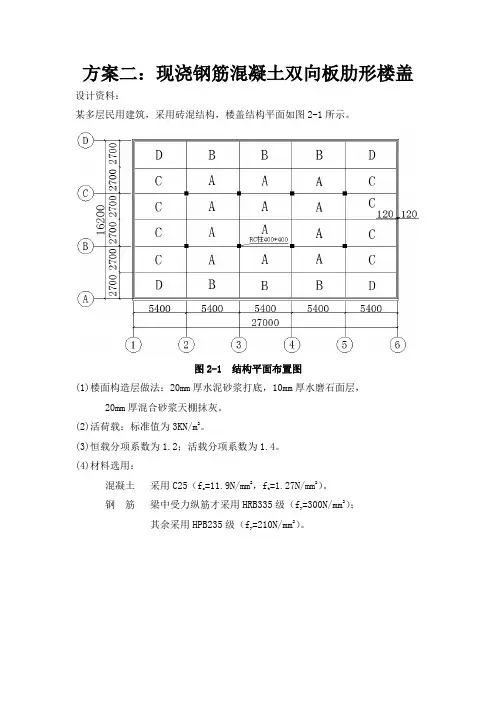

方案二：现浇钢筋混凝土双向板肋形楼盖设计资料：某多层民用建筑，采用砖混结构，楼盖结构平面如图2-1所示。

图2-1 结构平面布置图(1)楼面构造层做法：20mm厚水泥砂浆打底，10mm厚水磨石面层，20mm厚混合砂浆天棚抹灰。

(2)活荷载：标准值为3KN/m2。

(3)恒载分项系数为1.2；活载分项系数为1.4。

(4)材料选用：混凝土采用C25（fc =11.9N/mm2，ft=1.27N/mm2）。

钢筋梁中受力纵筋才采用HRB335级（fy=300N/mm2）；其余采用HPB235级（fy=210N/mm2）。

一、板和次梁按弹性计算1.板的计算（按弹性理论计算）板的L2/L1=5400mm/2700mm=2﹤3，按双向板计算。

板的厚度按构造要求取h=60mm﹥L0x/50=2700mm/50=54mm。

次梁截面高度取h=450mm，截面宽度b=200mm。

荷载恒载标准值20mm水泥砂浆面层 0.02m×20kN/m3=0.400KN/m210mm水磨石面层 0.01m×25KN/m3=0.250KN/m260mm钢筋混凝土板 0.06m×25KN/m3=1.500KN/m220mm混合砂浆天棚抹灰 0.02m×17KN/m3=0.340KN/m2gk=2.490KN/m2恒载设计值 g=1.2×2.490KN/m2=2.988KN/m2活载设计值 q=1.4×3.000KN/m2=4.200KN/m2合计 7.188KN/m2即每米板宽 g+q=7.188KN/m2（1）内力计算在求各区格板跨内正弯矩时，按恒荷载均布及活荷载棋盘式布置计算，取荷载：g`=g+q/2=2.988KN/m2+42.KN/m2/2=5.088KN/m2q`=q/2=4.2KN/m2=2.100KN/m2在g`作用下，各内支座均可视为固定，某些区格板跨内最大正弯矩不再板的中心点处，在q`作用下，各区格板四边均可视作简支，跨内最大正弯矩则在中心点处，计算时，可近似取二者之和作为跨内最大正弯矩值。

【关键字】设计混凝土结构课程设计设计题目：钢筋混凝土双向板肋形楼盖设计学院：土木与环境工程学院班级：姓名：学号：指导教师：北京科技大学2014年6月目录一、设计任务书1、设计目的和方法通过本设计对所学课程内容加深理解，并利用所学知识解决实际问题；培养学生正确的设计观点、设计方法和一定的计算、设计能力，使我们掌握钢筋混凝土现浇楼盖的设计方法和步骤；培养用图纸和设计计算书表达设计意图的能力，进一步掌握结构施工图的绘制方法。

根据某多层建筑平面图，楼盖及屋盖均采用现浇钢筋混凝土结构的要求，并考虑支承结构的合理性确定主、次梁的结构布置方案。

确定板的厚度和主、次梁的截面尺寸及钢筋和混凝土强度等级。

按照塑性内力重分布的方法进行板、次梁的内力和配筋的计算。

按照弹性理论进行主梁的内力和配筋的计算。

2、设计任务某二层建筑物，为现浇混凝土内框架结构(中间为框架承重，四周为墙体承重)，建筑平面示意图见下图。

试对楼盖（包括标准层和顶层）进行设计。

图1-1 楼盖结构平面布置3、设计资料（1）建设地点：北京市（2）楼面做法：水磨石地面、钢筋混凝土现浇板，20mm 石灰砂浆抹底。

（3）荷载：永久荷载主要为板、面层以及粉刷层自重，钢筋混凝土容重25kN/m3,γ=1.2。

活载分项水泥砂浆容重20kN/m3,石灰砂浆容重17kN/m3,恒载分项系数Gγ =1.3或1.4。

系数Q（4）材料：平面尺寸ly=5.1m，lx=4.5m。

楼面均布活荷载q=5.0kN/m。

混凝土强度等级为C25。

采用HRB335钢筋。

4、设计要求(1)楼盖、屋盖的结构平面布置。

(2)楼盖板的内力分析与配筋计算（考虑内力重分布）。

次梁的内力分析与配筋计算（考虑内力重分布）。

(3) 主梁的内力分析与配筋计算。

5、设计成果(1)设计计算说明书一份，包括封面、设计任务书、目录、计算书、参考文献、附录、设计心得。

(2)楼板配筋图、次梁配筋图、主梁的弯矩包络图和配筋图。

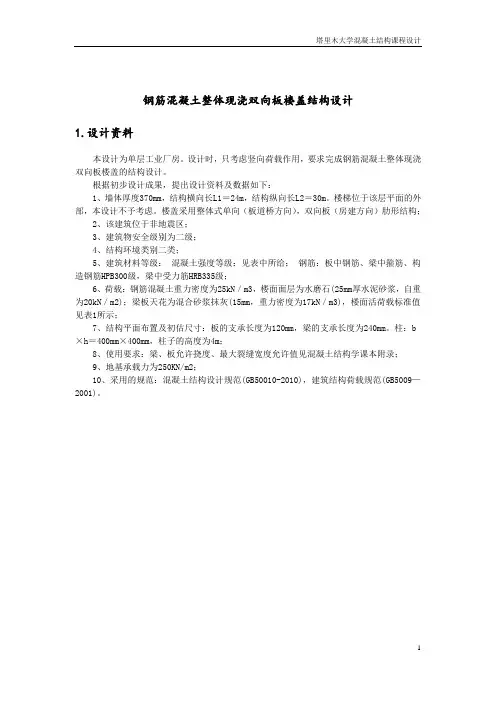

钢筋混凝土整体现浇双向板楼盖结构设计1.设计资料本设计为单层工业厂房。

设计时，只考虑竖向荷载作用，要求完成钢筋混凝土整体现浇双向板楼盖的结构设计。

根据初步设计成果，提出设计资料及数据如下：1、墙体厚度370mm，结构横向长L1＝24m，结构纵向长L2＝30m。

楼梯位于该层平面的外部，本设计不予考虑。

楼盖采用整体式单向（板道桥方向），双向板（房建方向）肋形结构；2、该建筑位于非地震区；3、建筑物安全级别为二级；4、结构环境类别二类；5、建筑材料等级：混凝土强度等级：见表中所给；钢筋：板中钢筋、梁中箍筋、构造钢筋HPB300级，梁中受力筋HRB335级；6、荷载：钢筋混凝土重力密度为25kN／m3，楼面面层为水磨石(25mm厚水泥砂浆，自重为20kN／m2)；梁板天花为混合砂浆抹灰(15mm，重力密度为17kN／m3)，楼面活荷载标准值见表1所示；7、结构平面布置及初估尺寸：板的支承长度为120mm，梁的支承长度为240mm。

柱：b ×h＝400mm×400mm，柱子的高度为4m；8、使用要求：梁、板允许挠度、最大裂缝宽度允许值见混凝土结构学课本附录；9、地基承载力为250KN/m2；10、采用的规范：混凝土结构设计规范(GB50010-2010)，建筑结构荷载规范(GB5009—2001)。

1.1 楼面做法水泥砂浆面层（mm 25厚，容重202kN m ）钢筋混凝土现浇板（容重253kN m ）板底混合砂浆抹灰（15mm 厚，容重173kN m ）1.2 楼面荷载永久荷载分项系数G γ=1.35，可变荷载标准值为Q γ=1.25KN/m2，分项系数1.4。

1.3 材料选用混凝土C30（2214.3/, 1.43/c t f N mm f N mm ==）钢筋采用HPB335（2300/y f N mm =）级钢筋。

1.4 结构平面布置图1 梁格平面布置示意图由上图可知，支承梁纵向布置，跨度为7500mm ，支承梁横向布置，跨度为6000mm 。

混凝土综合训练一学院：建筑工程学院班级：土木13-4班姓名：王广杰学号：1323040416指导老师：曹启坤一、设计题目设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土双向板肋梁楼盖） 二、设计内容1、结构平面布置图：柱网、支撑梁及板的布置2、双向板的强度计算3、绘制板施工图 （1）、结构平面布置图； （2）、板的配筋图； 三、设计资料1、楼面尺寸L1*L2=33.6*20.70（m ）板厚取100mm2、生产车间的四周外墙均为240mm 承重砖墙，内设钢筋混凝土柱，其截面尺寸为350mm ×350mm 。

3、荷载（1）、楼面活荷载，单位为k q = 4.52/m kN （见表一） （2）、楼面面层：水磨石地面2/65.0m kN（3）、楼盖自重：钢筋混凝土容重3/25m kN =γ（4）、平顶粉刷：2/25.0m kN 4、材料（1）、混凝土：C30（2）、钢筋：板内受力钢筋可以采用HRB400级、HRB335级，构造钢筋采用HPB300级。

3.03.54.0 4.55.0 5.5 31.2×18.9 1 2 3 4 5 6 32.4×19.8 7 8 9 10 11 12 33.6×20.70 13 14 15 16 17 18 34.8×21.60 19 20 21 22 23 24 36.0×22.50 252627282930注：L1、L2单位：米。

按弹性理论进行板的设计 1 荷载设计值 板厚取100mm ，活荷载k q =4.52m /k N ，恒荷载k g =0.65+0.25+25x0.1=3.42m /KN ，故 85.55.43.1q =⨯=2m /k N活 载 题号L1*L208.44.32.1g =⨯=2m /k N 93.22=q 2m /k N 01.72g =+q 2m /k N93.9q g =+2m /k N2 结构平面布置图3 计算跨度内跨：c 0L L =（轴线间距离），边跨c 0L L =+2200 各区格板的计算跨度列于表1-1。

第一章 绪论1.1设计方案本梁板系统为双向板肋梁楼盖，双向板跨中弯矩较小，刚度大，受力性能较单向板优越，其跨度可达5m 左右。

当梁尺格较大及使用荷载较大时比较经济。

1.2结构平面布置总尺寸为=×21L L 34.2m ×20.7m ，按双向板跨度为5m 左右的原则，可进行如图所示的平面布置。

1.3、设计资料1、楼面构造层做法：40cm 厚细石混凝土面层，15cm 厚石灰砂浆抹底2、楼面可变荷载标准值为4.02/mm kN 。

3、材料选用混凝土：采用C30混凝土（f C =14.32/mm kN ，f t =1.432/mm kN ）； 钢筋：梁内纵向受力钢筋为HRB400级(f y =3602/mm kN )，其余钢筋采用HPB235级（f y =2102/mm kN ）第二章截面尺寸选择1、柱：400mm×400mm2、板：h≥5100/50=102mm，取h=110mm。

3、横向肋梁：h=（1/8～1/12）L=437.5～656.25mm，取h=600mmb=（1/3～1/2）h=200～300mm，取b=300mm 4、纵向肋梁：h=（1/14～1/8）L=407.14～712.5mm，取h=700mmb=（1/3～1/2）h=233.3～350mm，取b=300mm第三章 板的计算3.1荷载计算40mm 水泥砂浆面层 0.04×24 =0.96 2/m kN 100mm 钢筋混凝土板 0.11×25 =2.75 2/m kN 15mm 水磨石面层 0.015×17=0.255 2/m kN N/m 23.965 2/m kN永久荷载设计值 g=1.2×3.965=4.758 2/m kN 可变荷载设计值 q=1.3×4.0 =5.2 2/m kN合计 9.958 2/m kN3.2计算跨度内跨：o l =c l 边跨：o l =c l +2b +2h3.3按弹性理论设计弯矩计算（假设混凝土泊松比取0.2）根据不同的支撑情况，整个楼盖可以分成A 、B 、C 、D 四种楼板。

土木工程专业混凝土结构课程设计（双向板）学校名称: XX大学学生姓名：XXX学生学号：XXXXXXXXXX班级：土木工程目录1.设计背景 (1)1.1设计资料 (1)1.2 设计要求 (2)2.设计方案 (3)2.1板布置图 (3)2.2选用材料,地面的做法: (4)3.方案实施 (4)3.1板的计算 (4)3.1.1板的荷载 (6)3.1.2板的内力及配筋 (6)3.2 梁的计算 (10)3.2.1梁的荷载 (10)3.2.2梁内力计算 (12)3.2.3梁配筋计算 (13)3.2.3.1正截面受配弯筋计算 (13)3.2.3.2斜截面受配弯筋计算 (15)目录1 设计资料 (1)2 板的设计 (1)2.1 荷载 (2)2.2 内力计算 (2)2.3 截面承载力计算 (3)3 次梁设计 (3)3.1 荷载 (4)3.2 内力计算 (4)3.3 截面承载力计算 (5)4 主梁计算 (6)4.1 荷载 (7)4.2 内力计算 (7)4.3 截面承载力计算 (11)4.4 主梁吊筋计算 (13)多层工业厂房单向板肋梁楼盖1 设计资料某多层工业厂房设计使用年限为50年，安全等级为二级，环境类别为一类。

结构形式采用框架结构，其中梁柱线刚度比均大于3。

楼盖采用钢筋混凝土现浇单向板肋梁楼盖，厂房底层结构布置图见图1。

楼面做法、边梁、墙、及柱的位置关系见图2。

图1 底层结构布置图楼面活荷载标准值8kN/m 2，楼面面层为20mm 水泥砂浆，梁板的天棚抹灰为20mm 厚混合砂浆。

材料选用混凝土：采用C30（f c =14.3 N/mm 2）钢筋：梁的受力纵筋采用HRB335级钢筋（f y =300 N/mm 2），其余采用HRB300级钢筋（f y =270 N/mm 2）。

2 板的设计板按塑性内力重分布方法设计。

按刚度条件板厚要求取h=L/30=2000/30≈67mm ，工业厂房楼面最小厚度为70mm ，取板厚h=80mm 。

钢筋混凝土双向板肋梁楼盖设计——钢筋混凝土11-12 学年第三学期课程设计设计学院：建设工程学院班级： 09 级 3 班学号： 63090305姓名：王国超目录一、钢筋混凝土双向板肋梁楼盖设计任务书 (2)1 设计题目： . (2)2 设计目的 . (2)3 设计内容 . (2)4 设计资料 . (2)5 设计要求 . (3)二、板的设计 (4)1. 平面布置和截面尺寸 . (4)2. 荷载计算 . (4)3. 按弹性理论设计板 . (6)1) 计算跨度 (6)2) 支座最大弯矩值 (7)3) 按弹性理论配筋计算，如表 2 所示 (8)4. 按塑性理论设计板 . (8)1)A 区格板弯矩计算 (9)2)B 区格板弯矩计算。

(10)3)C 区格弯矩计算。

(11)4)D 角区格弯矩的计算。

(11)5) 配筋计算。

(12)三、支承梁的设计 (13)1. 纵向支承梁 L-1 设计 . (13)1) 跨度计算 (13)2) 荷载计算 (14)3) 内力计算 (15)4) 正截面承载力计算 (18)5) 斜截面受剪承载力结算 (19)2. 横向支承梁 L-2 设计 . (20)1) 计算跨度 (20)2) 荷载计算 (20)3) 内力计算 (21)4) 正截面承载力计算 (24)5) 斜截面受剪承载力结算 (25)一、钢筋混凝土双向板肋梁楼盖设计任务书1设计题目设计某多层工业厂房的中间楼面，采用现浇钢筋混凝土双向板肋梁楼盖。

2设计目的（1）了解钢筋混凝土结构设计的一般程序和内容；（2）了解梁、板结构的荷载传递途径及计算简图；（3）熟悉受弯构件梁和板的设计方法；（4）了解内力包络图及材料图的绘制方法；（5）掌握钢筋混凝土结构的施工图表达方式。

3设计内容3.1 结构平面布置图：柱网、板、及支承梁的布置。

3.2 板的强度计算 ( 按弹性理论计算 ) 。

根据楼面荷载，按弹性理论计算板的内力，进行板的正截面承载力计算，并进行板的钢筋配置。

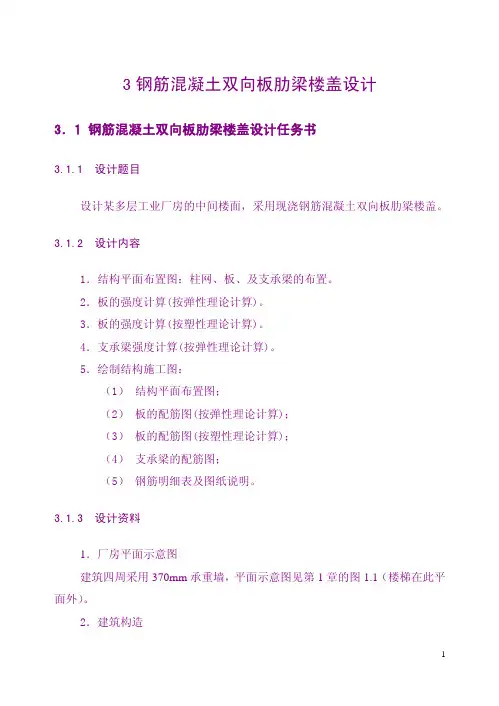

3钢筋混凝土双向板肋梁楼盖设计3．1 钢筋混凝土双向板肋梁楼盖设计任务书3.1.1 设计题目设计某多层工业厂房的中间楼面，采用现浇钢筋混凝土双向板肋梁楼盖。

3.1.2 设计内容1．结构平面布置图：柱网、板、及支承梁的布置。

2．板的强度计算(按弹性理论计算)。

3．板的强度计算(按塑性理论计算)。

4．支承梁强度计算(按弹性理论计算)。

5．绘制结构施工图：（1） 结构平面布置图；（2） 板的配筋图(按弹性理论计算)；（3） 板的配筋图(按塑性理论计算)；（4） 支承梁的配筋图；（5） 钢筋明细表及图纸说明。

3.1.3 设计资料1．厂房平面示意图建筑四周采用370mm承重墙，平面示意图见第1章的图1.1（楼梯在此平面外）。

2．建筑构造1生产车间的四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为400mm×400mm，层高4.5m。

楼盖面层做法： 20mm厚水泥砂浆面层，板底采用15mm厚混合砂浆天棚抹灰。

3．题号题号见表4.1，表中有35道题目，每位学生应选择不同的题目。

表4.1 钢筋混凝土双向板肋梁楼盖设计任务表2 4．荷载参数（1） 楼面活荷载，见表4.1。

（2） 水泥砂浆容重：20kN／m3。

（3） 钢筋混凝土容重：γ＝24～25kN／m3；（4） 混合砂浆容重：γ＝17kN／m3。

5．建筑材料（1） 混凝土：C20、 C25或C30。

（2） 钢筋：主梁及次梁受力筋可采用HRB335级或HRB400级钢筋，板内及梁内的其他钢筋可以采用HPB235级钢筋或HRB335级。

3.1.4 设计要求要求完成3.1.2规定的全部设计内容，编写设计计算书一份，绘制设计图纸一套，建议手工作图。

（注：可以少部分图纸采用计算机画图）。

设计计算书及结构施工图的格式及内容要求详见本指导书第1章。

3．2 钢筋混凝土双向板肋梁楼盖设计指导书钢筋混凝土双向板肋梁楼盖的受力性能较好，可以跨越较大的跨度，梁格布置使顶棚整齐美观，常用于民用房屋跨度较大的房间以及门厅等处。

钢筋混凝土双向板肋梁楼盖设计1.工程概况本工程设计为一座大跨度钢筋混凝土双向板肋梁楼盖，楼盖跨度为30米，采用常规荷载，结构类型为双向板肋梁结构。

楼盖高度为300mm，设计荷载为500kN/m²。

2.结构设计方案2.1梁设计梁的尺寸设计应满足荷载承载能力和刚度要求。

根据楼盖跨度和设计荷载，选取适当的梁截面尺寸进行计算，考虑梁的自重和活载荷载对梁的弯矩和剪力产生的影响。

采用钢筋混凝土梁进行计算，按照规范确定梁的截面尺寸、配筋率和受力状况，计算出梁的受力情况和截面尺寸。

2.2板设计板的尺寸设计应满足荷载承载能力和刚度要求。

根据楼盖跨度和设计荷载，选取适当的板厚度进行计算，考虑板的自重和活载荷载对板的弯矩和剪力产生的影响。

采用钢筋混凝土板进行计算，按照规范确定板的截面尺寸、配筋率和受力状况，计算出板的受力情况和截面尺寸。

2.3肋设计肋的尺寸设计应满足荷载承载能力和刚度要求。

肋的数量和尺寸可根据板的尺寸和梁的布置来确定。

考虑肋的自重和活载荷载对肋的弯矩和剪力产生的影响，采用钢筋混凝土肋进行计算，按照规范确定肋的截面尺寸、配筋率和受力状况，计算出肋的受力情况和截面尺寸。

3.结构计算钢筋混凝土双向板肋梁楼盖的结构计算主要包括受力计算和尺寸设计两个方面。

受力计算包括梁、板和肋的弯矩和剪力等受力情况的计算，根据受力情况确定截面尺寸和配筋率。

尺寸设计包括梁、板和肋的尺寸计算，根据荷载承载能力和刚度要求确定合适的截面尺寸。

4.结构施工及验收钢筋混凝土双向板肋梁楼盖的施工过程需要严格按照设计图纸和施工规范进行，确保结构的安全和可靠。

施工过程中需要加强对梁、板和肋的质量控制，包括钢筋的焊接、混凝土浇筑、防水处理等工作。

施工完成后，需要进行结构验收，检查结构的尺寸、质量和安全性，并进行结构的监测和维护。

总结：钢筋混凝土双向板肋梁楼盖设计是一项复杂且重要的工作，需要合理选择结构形式、设计合适的构件尺寸和配筋率，确保结构的安全和可靠。

钢筋混凝土现浇楼盖设计摘要：本次设计为钢筋混凝土现浇楼盖设计，采用双向板。

板按弹性理论计算内力，梁考虑塑性内力重分布计算内力。

对板和梁分别进行配筋，绘制了梁板施工图。

关键词：双向板荷载内力次梁主梁配筋1.设计背景某两层内框架仓库，层高为3.9m，。

采用现浇钢筋混凝土楼盖，建筑轴线及柱网平面见下图，外墙为370砖墙，偏轴线（内120，外250）。

1、钢筋混凝土容重253kN m，楼面可变荷载标准值62kN m。

2、楼面面层采用陶瓷地砖面层，面层总厚度：30mm，自重:0.73kN m3、板底为15mm厚水泥砂浆粉刷，重度γ=203kN m4、楼梯间的活荷载为：2.52kN m5、材料混凝土强度等级：见附表钢筋：梁、板中受力筋见附表板中分布筋、梁中箍筋和架立筋采用HPB300。

学号L1 L2 L3 L4总台阶数每格板跨数混凝土强度等级板钢筋梁钢筋226600 6607200 3300 242 C30HPB335HRB4002.设计方案1.确定主梁的跨度为6.6m,次梁的跨度为6.6m,主梁每跨内布置一根次梁,板的跨度为3.3m。

楼盖结构布置图如下（图1）楼盖采用单向板设计方案。

上下图1 楼盖平面布置2.取板厚mmh100，次梁的截面高度取h=500mm，宽度取b=200mm。

3.主梁的截面高度取h=700mm，宽度取b=300mm。

3. 方案实施3.1板的设计1.板的荷载计算板按塑性内力重分布方法计算，取每m宽板带为计算单元，有关尺寸及计算简图如图2所示。

图215mm 厚水泥砂浆面层 0.015⨯20=0.32/m kN100mm 厚现浇钢筋混凝土板 0.12/5.225m kN =⨯ 30mm 厚陶瓷地砖面层 0.72/m kN 永久荷载标准值 k g =0.3+2.5+0.7=3.52/m kN 可变荷载标准值 k p =62/m kN 由可变荷载效应控制的组合q=1.2⨯3.5+1.3⨯6=122/m kN由可变荷载效应控制的组合q=1.35⨯3.5+0.7⨯1.3⨯6=10.192/m kN取q=122/m kN 2.板的内力计算及配筋mm h x 80201000=-=，mm h y 70301000=-=，取0.9γ=，%2.0%21.0300/43.145.0/45.0>=⨯=y t f f ，2min ,2101001000%21.0mm A s =⨯⨯= 3.中间区格板1B计算跨度：033002003100x l mm =-=，y l 0mm 63003006600=-=，03.23100630000===xy l l n ，24.012==n α，取2β=，=0.81220x 312()(1)xql n m n αβ-++=2.87/KN m m ∙截面位置弯矩设计值（/KN m m ∙）0h （mm ） 0s y mA f h γ=实配钢筋短跨跨中 x m ＝2.8780 132<210 φ8@220，229 长跨跨中y x m m α=＝0.6897036<210φ8@220，229 短跨支座 x'"x x m m m β=＝＝ 5.3680 265φ8/10@220，293长跨支座y y'"y m m m β=＝＝ 1.297072.9<2108φ@200,2514.边区格板2B (短边简支)计算跨度：033002003100x l mm =-=，mm l y 6380210012015066000=+--=， 0063802.053100y xl n l === ，210.24n α==，取2β=，8φ@200, 2251s A mm =，'0 4.74y s y m A f h γ==/kN m m ∙122'0x (31)222xyql n m m n n βα--=++=3.49/kN m m ∙截面位置弯矩设计值（/KN m m ∙）0h （mm ） 0s y mA f h γ=实配钢筋短跨跨中 x m ＝3.4980 161<210 φ8@220，229 长跨跨中y x m m α=＝ 1.047044<210φ8@220，229 短跨支座 x'"x x m m m β=＝＝ 6.4680 323φ10@220，3575.边区格板3B (长边简支) 计算跨度：0100330010012031202x l mm =--+=， 0660********y l mm =-=， 00/ 2.01y x n l l == ，210.24nα==，取2β=，8φ@200， 2293s A mm =，x 's 0y m A f h γ＝＝6.33/kN m m ∙122'0x (31)222xxql n nm m n ααβ--=++=6.89/kN m m ∙ 截面位置弯矩设计值（/KN m m ∙）0h （mm ） 0s y mA f h γ=实配钢筋短跨跨中x m ＝6.8980 319φ8/10@200，322长跨跨中y x m m α=＝ 1.65 70 87.5<210 φ8@220，229长跨支座y y'"y m m m β=＝＝ 3.370 174<210 φ8@220，2296.角区格板4B计算跨度：0100330010012031202x l mm =--+=， 0100660015012063802y l mm =--+=， 00/ 2.04y x n l l == ，210.24n α==，取2β=，φ8/10@200，2322s A mm =,x 's 0y m A f h γ＝＝6.9/kN m m ∙ φ8@220， 2299s A mm =, y 's 0y m A f h γ＝＝4.3/kN m m ∙122''0x (31)22xy xql n m nm m n α---=+=6.97/KN m m ∙截面位置弯矩设计值（/KN m m ∙）0h （mm ） 0s y mA f h γ=实配钢筋短跨跨中x m ＝6.9780 322φ8/10@180，358长跨跨中y x m m α=＝ 2.077088<210φ8@220，229分布筋：φ8@250，A=1572mm3.2次梁的计算次梁的支承情况及截面尺寸见下图3。

《混凝土结构与砌体结构设计》课程设计报告题目：混凝土双向板肋梁楼盖设计院（系）：城市建设学院专业班级：学生姓名：学号：指导教师：20 17 年 6 月 4 日至20 17 年 6 月 10 日目录一、设计原始资料 (2)1.基本概况 (2)2.楼面构造层做法 (2)3.材料选用 (2)4.柱网尺寸（单位：m） (3)二、结构布置 (3)1．结构布置及构件尺寸选择 (3)2．荷载计算 (3)三、板的计算 (4)1. 弯矩计算 (4)2. 截面配筋计算 (5)3. 配筋计算 (6)四、梁的计算 (7)1.支座弯矩 (7)2.剪力计算 (9)3.配筋计算 (10)4.斜截面受剪承载力计算 (11)五、课程设计成绩评定表 (12)一、设计原始资料混凝土双向板肋梁楼盖设计某金工车间楼盖，采用钢筋混凝土双向板肋梁楼盖结构形式，其柱网布置如下图所示图1-1 楼盖结构平面布置图（ox l =6.0m ，oy l =6.9m ）1. 基本概况该金工车间建于长春郊区，外墙采用490mm 的砖墙，该结构重要性系数为1.0，使用环境类别为2a 类。

2.楼面构造层做法（自上而下）20mm 厚水泥砂浆面层 γ=20kn/m 3 现浇混凝土楼板（厚度由设计者自定） γ=25kn/m 3 15mm 厚混合砂浆天棚抹灰 γ=17kn/m 33.材料选用混凝土：C25 （f c =11.9kn/mm 2） 钢筋：HRB400 （f y =360 kn/mm 2）2.柱网尺寸（单位：m）序号尾数为140，按表格对应尺寸ly=6.9m，lx=6.0m二、结构布置1．结构布置及构件尺寸选择双向板肋梁楼盖由板和支承梁构成。

双向板肋梁楼盖中，双向板区格一般以3-5m为宜，本双向板肋梁楼盖设计双向板区格平面尺寸lx =6.0m ，ly=6.9m，即支承梁短边的跨度为6900mm，支承梁长边的跨度为6000mm.板、次梁和主梁的截面尺寸拟定板厚的确定：连续双向板的厚度一般大于或等于l/50=6000/50=120mm，且双向板的厚度不宜小于80mm，故取板厚为150mm。

钢筋混凝土双向板肋梁楼盖课程设计计算书（板塑性理论，梁弹性理论。

）一、板的设计1.结构布置及构件尺寸选择双向板肋梁楼盖由板和支承梁构成。

双向板肋梁楼盖中，双向板区格一般以3~5m为宜。

支承梁短边的跨度为3300mm，支承梁长边的跨度为3900mm。

根据图1~12所示的柱网布置，选取的结构平面布置方案如下图所示。

板厚的确定：连续双向板的厚度一般大于或等于l/50=3300/50=66mm，且双向板的厚度不宜小于80mm，故取板厚为100mm。

且满足规范要求。

支承梁截面尺寸：根据经验，支承梁的截面高度h=l/14~l/8，长跨梁截面高度为（3900/14~3900/8）mm=278.6~478.5mm，故取h=400mm；截面宽度b=h/3~h/2=(400/3~400/2)mm=133.3~200mm，故取b=200mm。

短跨梁截面高度为（3300/14~3300/8）mm=235.7~412.5mm，故取h=300mm；截面宽度b=h/3~h/2=(300/3~300/2)mm=100~150mm，根据规范，故取b=200mm.2荷载计算100mm厚钢筋混凝土板： 0.1×25=2.5kN/m2；20mm厚水泥砂浆面层： 0.02×20=0.4kN/m2；15mm厚石灰砂浆抹底： 0.015×17=0.255kN/m2；恒荷载标准值： gk=2.5+0.4+0.255=3.16kN/m2；活荷载标准值： qk =4.0kN/m2。

p'=g+q/2=1.2×3.16+1.4×4.0/2=6.592kN/m 2 p"=q/2=5.6/2=2.8kN/m 2P=1.2×33.16+1.4×4.0=9.4kN/m 23.按塑性理论设计板钢筋混凝土为弹塑性体，因而按弹性理论计算结果不能反映结构的刚度随荷载而改变的特点，与已考虑材料塑性性质的截面计算理论也不协调。
