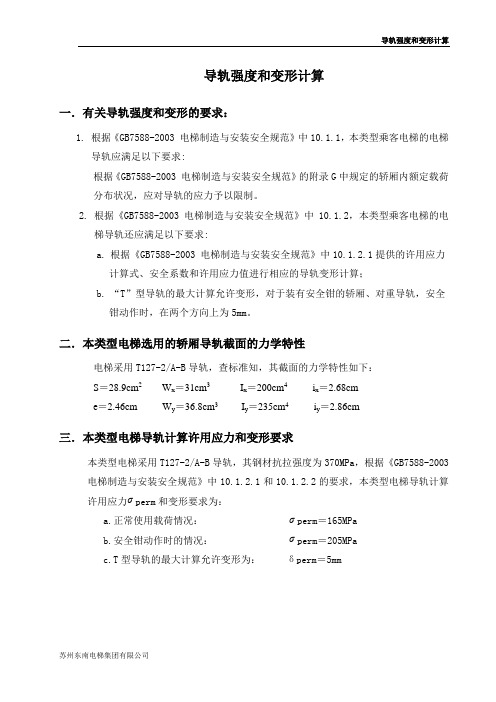

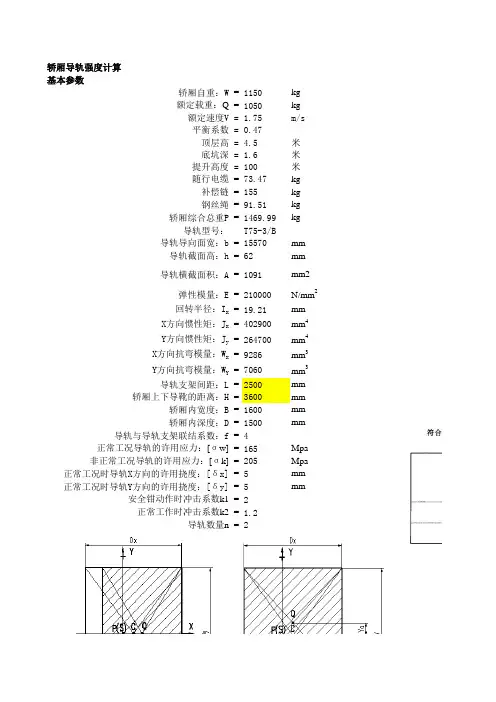

导轨强度和变形计算一．有关导轨强度和变形的要求：1. 根据《GB7588-2003 电梯制造与安装安全规范》中10.1.1，本类型乘客电梯的电梯导轨应满足以下要求:根据《GB7588-2003 电梯制造与安装安全规范》的附录G中规定的轿厢内额定载荷分布状况，应对导轨的应力予以限制。

2. 根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2，本类型乘客电梯的电梯导轨还应满足以下要求:a.根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2.1提供的许用应力计算式、安全系数和许用应力值进行相应的导轨变形计算；b.“T”型导轨的最大计算允许变形，对于装有安全钳的轿厢、对重导轨，安全钳动作时，在两个方向上为5mm。

二．本类型电梯选用的轿厢导轨截面的力学特性电梯采用T127-2/A-B导轨，查标准知，其截面的力学特性如下：S＝28.9cm2W x＝31cm3I x＝200cm4i x＝2.68cme＝2.46cm W y＝36.8cm3 I y＝235cm4i y＝2.86cm三．本类型电梯导轨计算许用应力和变形要求本类型电梯采用T127-2/A-B导轨，其钢材抗拉强度为370MPa，根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2.1和10.1.2.2的要求，本类型电梯导轨计算许用应力σperm和变形要求为：a.正常使用载荷情况：σperm＝165MPab.安全钳动作时的情况：σperm＝205MPac.T型导轨的最大计算允许变形为：δperm＝5mm四．本类型电梯导轨强度及挠度校核计算4.1 计算选用参数:表4.1中的参数为本计算选用参数。

表4.14.2 电梯导轨强度及挠度校核计算:4.2.1当安全钳动作时的电梯导轨强度及挠度校核计算1. 导轨的弯曲应力是由轿厢导靴对导轨的反作用力而引起的应力。

2. 弯曲应力m σ的计算：a. 导轨的受力F y 、F x 的计算： 1)nhQx x g k F Q p x ）（+=P 1=()200021300630117580081.92⨯⨯+⨯⨯⨯=8627.90N2) h n Qy y g k F Q p y 2P 1）（+==2000225.1906305.4080081.92⨯⨯+⨯⨯⨯）（=1495.20Nb. M y ，M x 弯矩的计算：mm N l F M y x .42052516150020.14953163=⨯⨯==mm N l F M x y .88.242659616150090.86273163=⨯⨯==c. 弯曲应力x σ，y σ的计算：MPa W M x x x 57.1331000420525===σ MPa W M yy y 94.653680088.2426596===σd. 弯曲应力m σ的计算：MPa y x m 5.7994.6557.13=+=+=σσσ< σperm＝205MPa3. 压弯应力K σ的计算：a. 轿厢作用于一根导轨的压弯力F K 的计算：()()N n Q P g k F k 3.14028263080081.921=+⨯⨯=+=b. ω值的计算： 1) 细长比λ确认：mink i L =λ=x i l =97.558.261500= 2) ω值的计算：255.1100004627.014.2=+⨯=λωc. 压弯应力K σ的计算压弯应力()AM K +F=3KK ωσ=MPa 1.62890255.13.14028=⨯其中：K 3为冲击系数，根据《GB7588-2003 电梯制造与安装安全规范》的表G.2得：K 3＝1.5；M 为附加装置作用于一根导轨的力，假设该力已被平衡，故此力不考虑；A 为导轨的横截面积， A ＝S=2890mm 2。

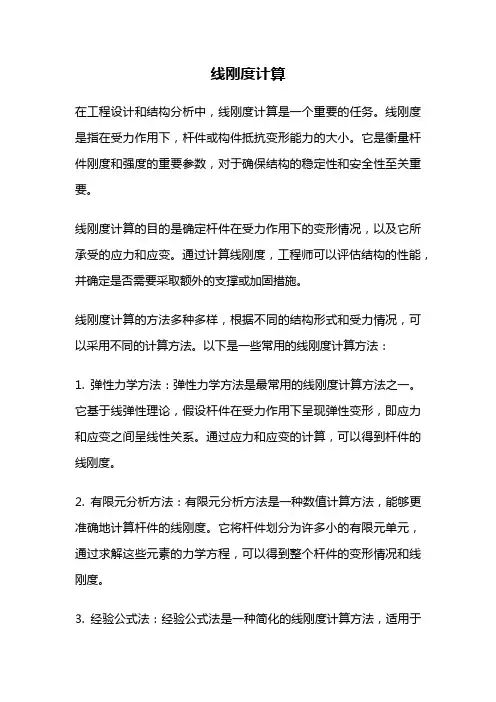

线刚度计算在工程设计和结构分析中，线刚度计算是一个重要的任务。

线刚度是指在受力作用下，杆件或构件抵抗变形能力的大小。

它是衡量杆件刚度和强度的重要参数，对于确保结构的稳定性和安全性至关重要。

线刚度计算的目的是确定杆件在受力作用下的变形情况，以及它所承受的应力和应变。

通过计算线刚度，工程师可以评估结构的性能，并确定是否需要采取额外的支撑或加固措施。

线刚度计算的方法多种多样，根据不同的结构形式和受力情况，可以采用不同的计算方法。

以下是一些常用的线刚度计算方法：1. 弹性力学方法：弹性力学方法是最常用的线刚度计算方法之一。

它基于线弹性理论，假设杆件在受力作用下呈现弹性变形，即应力和应变之间呈线性关系。

通过应力和应变的计算，可以得到杆件的线刚度。

2. 有限元分析方法：有限元分析方法是一种数值计算方法，能够更准确地计算杆件的线刚度。

它将杆件划分为许多小的有限元单元，通过求解这些元素的力学方程，可以得到整个杆件的变形情况和线刚度。

3. 经验公式法：经验公式法是一种简化的线刚度计算方法，适用于某些特定的结构形式和受力情况。

它基于实验数据和经验公式，通过简单的计算公式来估计杆件的线刚度。

无论采用哪种线刚度计算方法，都需要考虑杆件的几何形状、材料性质和受力情况等因素。

通常需要通过测量或计算得到这些参数，然后代入相应的计算公式中进行计算。

线刚度计算的结果通常以刚度系数的形式表示，单位为N/m或N/mm。

刚度系数是指单位长度的杆件在受力作用下的变形量。

通过比较不同杆件的刚度系数，可以评估其刚度和强度的优劣，并据此进行结构设计和优化。

线刚度计算在工程设计和结构分析中具有重要的应用价值。

它可以帮助工程师评估结构的性能和安全性，指导结构的设计和施工，确保结构的稳定性和可靠性。

因此，掌握线刚度计算方法和技巧对于工程师来说是非常重要的。

线刚度计算是工程设计和结构分析中的重要任务。

通过计算线刚度，可以评估结构的性能和安全性，指导结构的设计和施工。

导轨计算公式导轨是机械领域中常见的部件，用于引导和支撑运动部件的直线运动。

要准确设计和应用导轨，就离不开相关的计算公式。

咱先来说说导轨的负载计算。

比如说，有一个工厂里的输送装置，它上面放着一堆货物，这时候就得算清楚导轨要承受多大的力。

想象一下，就像一辆装满水果的小推车在轨道上跑，水果的重量、小推车自身的重量，还有运输过程中的加速度产生的力，都得考虑进去。

假设这一车水果重 500 千克，小推车重 100 千克，加速时的加速度是 2米每二次方秒。

那水平方向的力就是（500 + 100）× 2 = 1200 牛。

再来讲讲导轨的寿命计算。

这就好比你有一双鞋，你想知道它能穿多久。

导轨也一样，得算算它能正常工作多长时间。

有个例子啊，在一家自动化生产线上，导轨每天要工作8 小时，运行速度是2 米每秒，预计要运行 5 年。

通过一系列的计算和考虑各种因素，就能大致算出这导轨能撑多久。

还有导轨的刚度计算。

就像一座桥，得足够结实才不会晃悠。

导轨也得有足够的刚度，才能保证运动的平稳和精确。

假如在一个精密仪器中，对运动的精度要求极高，哪怕一点点的变形都不行。

这时候就得仔细算算导轨的刚度够不够。

在实际应用中，计算导轨可没那么简单，得考虑摩擦、温度变化、安装精度等好多因素。

我曾经在一个车间里看到，因为导轨的计算出了点小差错，导致整个生产线的效率降低，还得重新调整和更换，费时又费力。

总之，导轨计算公式虽然看起来复杂，但只要咱耐心细致，把每个参数都搞清楚，算准确，就能让导轨在各种设备中发挥出最佳的作用，保证生产的顺利进行，提高工作效率。

所以啊，可别小瞧了这些公式，它们可是保证机械设备正常运行的重要工具呢！。

导轨直线度的检查调整和计算方法一、导轨直线度检查方法：1.平台检测法：使用平台平行度仪或测平工具，在导轨上选择若干测点进行检测，测定每个测点的偏差，以此判断导轨的直线度误差。

2.拉丝法：在导轨上安装拉丝仪器或者光电尺，并拉动拉丝仪器或者光电尺，测定导轨上的测量点位置，通过测量数据计算直线度误差。

3.光学法：在导轨上安装激光仪或者电子望远镜等仪器，利用激光或望远镜可以直观地观察到导轨上的直线度误差，通过观察和测量数据计算直线度误差。

4.数控法：利用数控设备在导轨上运动并记录运动轨迹，并与理想的直线进行对比，从而计算直线度误差。

二、导轨直线度调整方法：1.调整底座：如果底座与导轨不平行，则会影响导轨的直线度。

可以通过调整底座的平整度，使其与导轨平行，从而改善导轨的直线度。

2.调整安装方式：导轨的安装方式也会影响导轨的直线度。

如果导轨安装不牢固或者安装方式不正确，可以重新调整安装方式，使其安装正确，从而改善导轨的直线度。

3.调整导轨连接方式：在导轨连接处设置调整螺栓，通过调整螺栓的紧度，可以调整导轨的相对位置，从而改善导轨的直线度。

三、导轨直线度计算方法：1.最大偏差法：在每个测点上测量导轨的偏差，然后得出最大偏差。

最大偏差越小，说明导轨的直线度越好。

2.平均偏差法：在每个测点上测量导轨的偏差，然后计算偏差的平均值。

平均偏差越小，说明导轨的直线度越好。

3.二点法：选择导轨上的两个测点，并在这两个测点上测量导轨的偏差。

然后计算这两个偏差之间的差值，差值越小，说明导轨的直线度越好。

总之，导轨直线度的检查、调整和计算方法是非常重要的，可以通过合适的方法来评估导轨的直线度，进行相应的调整和修正，以保证导轨的直线度符合要求，提高设备的运行精度和稳定性。

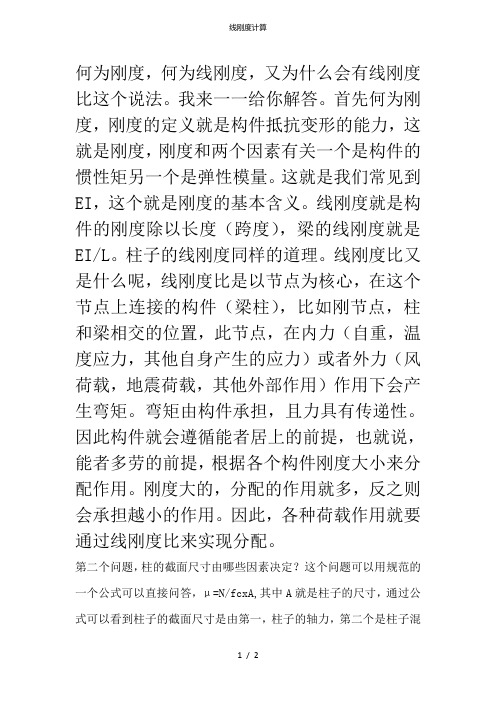

何为刚度，何为线刚度，又为什么会有线刚度比这个说法。
