机械制图基本知识讲义（详细）一：机械制图基本知识：1：零件尺寸的读数及测量：车间测量零件尺寸的基本工具：卷尺和游标卡尺。
1.1：卷尺一格的距离为1mm .1.2：游标卡尺的读数方法。
1.2.1以10分游标卡尺的读数为列：正确读法：分三个步骤1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於主尺刻度“13” 与“14” 之间, 所以主尺刻度为 13 mm2. 再看附尺与主尺重叠的刻度. 精密度为 0.1 mm（附尺右下角标注）附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm3. 將主尺与附尺数值相加上面刻度代表 13.4 mm所以该游标卡尺的读数为：13.4mm.1.2.2游标卡尺的归零。
1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法：钣金零件的尺寸标注了公差后的合格尺寸读数。
通过以下几个例子来具体讲解。
例如1：，它的意思表示如下：＋0.3表示取上公差。
-0.5标识取下公差。
故合格尺寸为：80-0.5到80 0.3 即79.5到80.3为合格尺寸。
再如2：，它的意思表示合格尺寸在64-0.5到64 0.5之间。
即：63.5到64.5为合格尺寸。
其它尺寸读法类推。
1.4下面为一份图纸的标题栏内容。
标题栏位于图框的右下角，零件的名称、图号、设计者、材料等都要在标题栏里表达清楚。
2：机械制图知识及对照图纸，翻转零件的快捷识图法：2.1机械图概念：产品或机械设备在设计、制造、检验、安装等过程中所使用的工程图样总称为机械制造图，简称机械图，它是工业生产中必不可少的技术文件。
2.2要看懂机械图样，首先要看懂图样中的视图，因为它表达了物体的形状。
要了解视图是怎样形成的，就必须先认识一下投影。
投影需要有光源、投射线、物体和投影面四个条件才能得到。
太阳照射树木，阳光在地面上投下了树木的影子，这其中，太阳叫做光源，太阳的光线叫做投射线，受光线照射的树木叫做物体，出现影子的地面叫做投影面，投影面上的影子即投影。
一、机械制图基础知识（一）机械制图的一般规定：1．幅面、图框格式国标GB4457.1○1机械图纸共有A0～A5六种幅面。
A3、A4为我公司图纸常用幅面。
A3 幅面尺寸大小：297*420A4 幅面尺寸大小：210*297其中总成图、总装图、芯体图纸一般采用A3幅面。
其它零件图、部装图为A4幅面。
○2图框格式分加装订边和不加装订边两种2．比例国标GB4457.2比例—指图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。
举例：1：10 则图面绘制线长100mm，实际物件1000mm但图面标注为1000mm。
○1绘制同一机件的各个视图应采用相同比例。
若某个视图采用不同比例，必须另行标注。
○2不论缩小还是放大，在注尺寸必须标注机件的实际尺寸值。
3．图线简介国标GB4457.4介绍几种我们公司常见图线：粗实线：可见轮廓线线宽 b细实线：尺寸线尺寸界线、剖面线、螺纹底线、引出线线宽1/3b虚线：不可见轮廓线线宽1/3b细点划线：中心线、轨迹线线宽：1/3b波浪线：剖视的分界线线宽：1/3b4．尺寸标注国标GB4458.4尺寸标注由尺寸数字、尺寸界线、箭头组成。
尺寸标注规则：1>真实反应机件大小，以图样尺寸数值为依据，与图形大小及绘图准确度无关。
2>标注尺寸，为该图样所示机件最后完工尺寸，否则应另加说明。
3>以毫米mm为单位，不需标注计量单位。
4>机件每一个尺寸，只标注一次，标注在反映结构最清晰的图形上。
尺寸标注规范：1>尺寸的数字一般应注写在尺寸线的上方，也可以在中断处。
2>参考尺寸、尺寸数字加圆括弧。
3>尺寸线与尺寸界线相互垂直。
4>标注线性尺寸、尺寸线必须与所在标注的线段平行。
5>在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长。
6>从它们交点处引出尺寸界线。
7>标注直径时，应在尺寸数字前加注符号“Φ”。
标注半径时数字前加注符号“R”，其尺寸线通过圆心，尺寸线的终端应画成箭头。
机械制图知识培训讲义一、定义准确地表达物体的形状、尺寸及其技术要求的图形，称为图样。
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
工程技术人员必须掌握这种技术语言，具备画图和看图的能力，也应该具备计算机绘图的能力。
对于生产一线的生产工人要求能够看懂图样，并按照图样的要求制作出产品。
机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等。
零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理。
二、机械图样的配置内容图样的配置内容很多，如：图纸幅面、字体、比例、图线、标题栏、明细表、管理要求等。
在这里我主要讲一下图线。
图线是图样的基础。
绘制图样时，合理运用图线是正确表达设计思想的重要保证。
各种图形都是由不同的图线组成，不同型式的图线代表着各自不同的含义，一次来表达与识别图样的结构特征和相关要求。
GB/T17450-1998《技术制图图线》中规定了15种基本线型。
机械图样只用了其中的四种即：实线、虚线、点划线、双点划线。
图线的宽度分为粗线、中粗线、细线三种。
机械图样上多采用两种线宽即：粗线、细线。
各基本线型的应用A粗实线：（1）可见棱边线（2）可见轮廓线（3）.相贯线（4）剖切符号线B细实线(1)过渡线(2)尺寸线(3)尺寸界线(4)尺寸线的起止线(5)指引线和基准线(6)剖面线(7)零件成型前的折弯线C虚线(1).不可见棱边线(2)不可见轮廓线D点划线1.轴线2.对称中心线3.孔系分布的中心线4.分度圆（线）E双点划线(1).中断线(2).相邻辅助零件的轮廓线(3).轨迹线(4).成型前轮廓线三、视图1、投影法是机械制图中图样表达的基础，所要绘制的零件应通过投影法中真实的投影关系来获取图形，从而反映零件的具体结构。

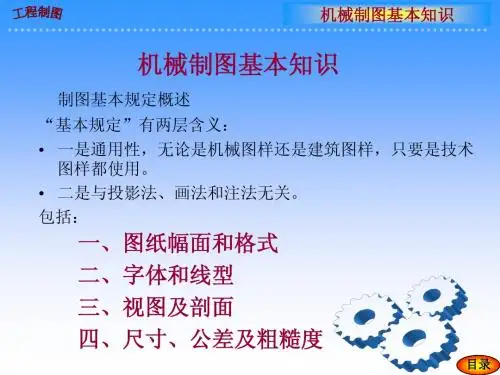

机械制图基本知识一、培训范围本科主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等得基本要求与规定。
二、培训目得了解机械制图中国家标准得有关规定,掌握识图中得各种注意事项,能够读懂基本得零件图、装配图,以及绘制简单得零件图。
三、培训内容1图纸幅面1.1绘制图样时,应优先采用下表中规定得图号,各图号幅面按约二分之一得关系递减。
1.2图纸应画有图框,其格式如图2、图3、图4、图5所示,图2、图3为留有装订边得图框格式,图4、图5为不留装订边得图框格式。
在图纸上必须用粗实线画出图框。
1.3为了绘制得图样便于查阅与管理,每张图纸都必须有标题栏。
标题栏应位于图框得右下角, 瞧图方向应与标题栏方向一致。
标题栏一般由更改区、签字区、名称及代号区、其她区组成,也可按实际需要增加或减少。
1.4在装配图中一般应有明细栏,其一般配置在装配图中标题栏得上方,按由下而上得顺序填写。
明细栏一般由序号、代号、名称、数量、材料、质量(单件、总计)、分区、备注等组成,也可按实际需要增加或减少。
2比例2.1绘制图样时所采用得比例为图样中机件要素得线性尺寸与实际机件相应要素得线性尺寸之比,即图形得大小与机件得实际大小之比。
2.2绘制图样一般采用下表中规定得比例。
2.3注意:1)绘制同一机件得各个视图应采用相同得比例,并在标题栏得比例一栏中填写。
当某个视图需要采用不同得比例时,必须另行标注。
2)当图纸中孔得直径或板得厚度等于或小于2mm以及斜度与锥度较小时,可不按比例而夸大画出。
3)画图时比列不可随意确定,应按照上表选取,尽量采用1:1得比例画图。
4)图样不论放大或缩小,图样上标注得尺寸均为机件得实际大小,而与采用得比例无关。
3字体3.1图样中书写得字体应做到:字体端正、笔画清楚、排列整齐、间隔均匀。
汉字应用长仿宋体书写。
3.2字体得号数,即字体得高度(单位为毫米),分为20、14、10、7、5、3、5、2、5七种。
字体得宽度约等于字体高度得三分之二。
3.3用作指数、分数、极限偏差、注脚等得数字及字母,一般采用小一号字体。
4图线4.1各种图线得名称、型式、代号、宽度以及在图上得一般应用见下表。
4.1.1粗实线:主要用于可见轮廓线与可见过渡线。
4.1.2细实线:用途较多,主要用于尺寸线、尺寸界线及剖面线。
4.1.3虚线:主要用于不可见轮廓线与不可见过渡线。
4.1.4细点画线:主要用于轴线及对称中心线。
4.1.5双点画线:主要用于相邻零件得轮廓线及极限位置得轮廓线。
4.1.6粗点画线:主要用于特殊要求得线。
4.1.7波浪线:主要用于断裂处得边界线及视图与剖视得分界线。
4.1.8双折线:主要用于断裂处得边界线。
4.2图线得宽度图线分为粗、细两种。
粗线得宽度b 应按图得大小与复杂程度,在0、5 mm～2mm 之间选择(一般取0、7mm),细线得宽度约为b/3。
图线宽度得推荐系列为:0、18 mm、0、25 mm、0、35 mm、0、5 mm、0、7 mm、1 mm、1、4 mm、2 mm。
4.3图线画法4.3.1同一图样中同类图线得宽度应基本一致。
虚线、点划线及双点划线得线段长度与间隔应各自大致相等。
4.3.2两条平行线(包括剖面线)之间得距离应不小于粗实线得两倍宽度,其最小距离不得小于0、7mm。
4.3.3绘制圆得对称中心线时,圆心应为线段得交点。
点划线与双点划线得首末两端应就是线段而不时短划,且超出图形轮廓线约2mm～5mm。
4.3.4在较小得图形上绘制点划线或双点划线有困难时,可用细实线代替。
5剖面符号5.1在剖视与剖面图中,应采用下表所规定得剖面符号。
注:剖符号仅表示材料得类别,材料得名称与代号必须另行注明。
5.2剖面符号得画法5.2.1在同一金属零件得零件图中,剖视图、剖面图得剖面线,应画成间隔相等、方向相同而且与水平成45°得平行线(图6)。
当图形中得主要轮廓线与水平成45°时,该图形得剖面线应画成与水平成30°或60°得平行线,其倾斜得方向仍与其它图形得剖面线一致(图7)。
图 6 图 7图8 图 95.2.2当被剖部分得图形面积较大时,可以只沿轮廓得周边画出剖面符号(图8)。
5.2.3如仅需画出剖视图中得一部分图形,其边界又不画波浪线时,则应将剖面线绘制整齐(图9)。
5.2.4在装配图中,相互邻接得金属零件得剖面线,其倾斜方向应相反,或方向一致而间隔不等(图8、图9)。
同一装配图中得同一零件得剖面线应方向相同、间隔相等。
除金属零件外,当各邻接零件得剖面符号相同时,应采用疏密不一得方法以示区别。
5.2.5在装配图中,宽度小于或等于2mm 得狭小面积得剖面,可用涂黑代替剖面符号。
如果就是玻璃或其它材料,而不宜涂墨时,可不画剖面符号。
当两邻接剖面均涂黑时,两剖面之间应留出不小于0、7mm得空隙。
6图样表达6.1总则6.1.1绘制机械图样时,首先考虑瞧图方便。
根据机件得结构特点,选用适当得表达方法。
在完整清晰地表达机件各部分形状得前提下,力求制图简便。
6.1.2机件得图形按正投影法绘制,即投影线垂直于投影面。
6.2视图——向投影面投影所得得图形。
一般只画机件得可见部分。
6.2.1基本视图——向基本投影面投影所得得视图。
基本投影面规定为正六面体得六个面,各投影面得展开方法见图10。
图 106.2.1.1基本视图名称及其投影方向得规定:主视图——由前向后投影所得得视图;俯视图——由上向下投影所得得视图;左视图——由左向右投影所得得视图;右视图——由右向左投影所得得视图;仰视图——由下向上投影所得得视图;后视图——由后向前投影所得得视图。
6.2.1.2基本视图得配置关系见图11。
图11注:在同一张图纸内按基本视图配置视图时,一律不标注视图得名称。
如不能按基本视图配置视图时,应在视图得上方标出视图得名称“×向”,在相应得视图附近用箭头指明投影方向,并注上同样得字母。
“×向”中得“×”为大写拉丁字母得代号(图12)。
图126.2.2斜视图——机件向不平行于任何基本投影面得平面投影所得得视图。
画斜视图时,必须在视图得上方标出视图得名称“X向”,在相应得视图附近用箭头指明投影方向,并注上同样得字母(图13)。
图 136.2.3局部视图——将机件得某一部分向基本投影面投影所得得视图。
画局部视图时,一般在局部视图上方标出视图得名称“×向”,在相应得视图附近用箭头指明投影方向,并注上同样得字母(图14)。
当局部视图按投影关系配置,中间又没有其它图形隔开时,可省略标注(图13)。
图146.2.4旋转视图——假想将机件得倾斜部分旋转到与某一选定得基本投影面平行后再向该投影面投影所得得视图。
6.3剖视图——假想用剖切面剖开机件,将处在观察者与剖切面之间得部分移去,而将其余部分向投影面投影所得得图形(图14)。
6.3.1全剖视图——用剖切平面完全地剖开机件所得得剖视图(图14)。
6.3.2半剖视图——当机件具有对称平面时,在垂直于对称平面得投影面上投影所得得图形,可以对称中心线为界,一半画成剖视,另一半画成视图。
机件得形状接近于对称,且不对称部分已另有图形表达清楚时,也可以画成半剖视。
6.3.3局部剖视图——用剖切平面局部地剖开机件所得得剖视图。
局部剖视图用波浪线分界,波浪线不应与图样上其它图线重合。
当被剖结构为回转体时,允许将该结构得中心线作为局部剖视与视图得分界线(图15)。
图 156.3.4剖切位置与剖视图得标注一般应在剖视图得上方用字母标出剖视图得名称“×-×”。
在相应得视图上用剖切符号表示剖切位置,用箭头表示投影方向,并注上同样得字母。
当剖视图按投影关系配置,中间又没有其它图形隔开时,可省略箭头(图14)。
6.4剖面图——假想用剖切平面将机件得某处切断,仅画出断面得图形(图16)。
图 166.5局部放大图——将机件得部分结构,用大于原图形所采用得比例画出得图形。
局部放大图可画成视图、剖视、剖面,它与被放大部分得表达方式无关。
7尺寸注法图样中,图形只能表示物体得形状,不能确定它得大小,因此,图样中必须标注尺寸来确定其大小。
7.1基本规则7.1.1机件得真实大小应以图样上所注得尺寸数值为依据,与图形得大小及绘图得准确度无关。
7.1.2图样中(包括技术要求与其她说明)得尺寸,以毫米为单位时,不需标注计量单位得代号或名称,如采用其她单位,则必须注明相应得计量单位得代号或名称。
7.1.3图样中所标注得尺寸,为该图样所示机件得最后完工尺寸,否则应另加说明。
7.1.4机件得每一尺寸,一般只标注一次,并应标注在反映该结构最清晰得图形上。
7.2尺寸数字、尺寸线与尺寸界线7.2.1尺寸数字(表示所注尺寸得数值)7.2.1.1线性尺寸得数字一般应注写在尺寸线得上方,也允许注写在尺寸线得中断处(图17)。
图177.2.1.2线性尺寸数字得方向,一般应采用第一种方法注写。
在不致引起误解时,也允许采用第二种方法。
但在一张图样中,应尽可能采用一种方法。
方法 1:数字应按图18所示得方向注写,并尽可能避免在图示30°范围内标注尺寸,当无法避免时可按图19得形式标注。
方法 2:对于非水平方向得尺寸,其数字可水平地注写在尺寸线得中断处(图20)。
图 18 图 19图 20 图 217.2.1.3角度得数字一律写成水平方向,一般注写在尺寸线得中断处(图22)。
必要时也可按图23得形式标注在尺寸线得上方或外侧,角度较小时也可用指引线引出标注。
注意角度尺寸必须注出单位。
图 22 图237.2.1.4尺寸数字不可被任何图线所通过,否则必须将该图线断开 (图 24)。
7.2.2尺寸线7.2.2.1尺寸线用细实线绘制,其终端用箭头得形式表示。
在位置不够得情况下,允许用圆点或斜线代替箭头(图24)。
图 247.2.2.2标注线性尺寸时,尺寸线必须与所标注得线段平行。
尺寸线不能用其她图线代替,一般也不得与其她图线重合或画在其延长线上。
7.2.2.3圆得直径与圆弧半径得尺寸线得终端应画成箭头,当圆弧得半径过大或在图纸范围内无法标出其圆心位置时,可按图25a得形式标注,若不需要标出其圆心位置时,可按图25b 得形式标注。
a b图 257.2.2.4标注角度时,尺寸线应画成圆弧,其圆心就是该角得顶点。
7.2.2.5当对称机件得图形只画出一半或略大于一半时,尺寸线应略超过对称中心线或断裂处得边界线,此时仅在尺寸线得一端画出箭头(图26)。
图 267.2.2.6在没有足够得位置画箭头或注写数字时,可按图24 得形式标注,箭头用圆点或斜线代替,尺寸数字写在尺寸界线得外侧或引出标注。
7.2.3尺寸界线7.2.3.1尺寸界线用细实线绘制,并应由图形得轮廓线、轴线或对称中心线处引出。
