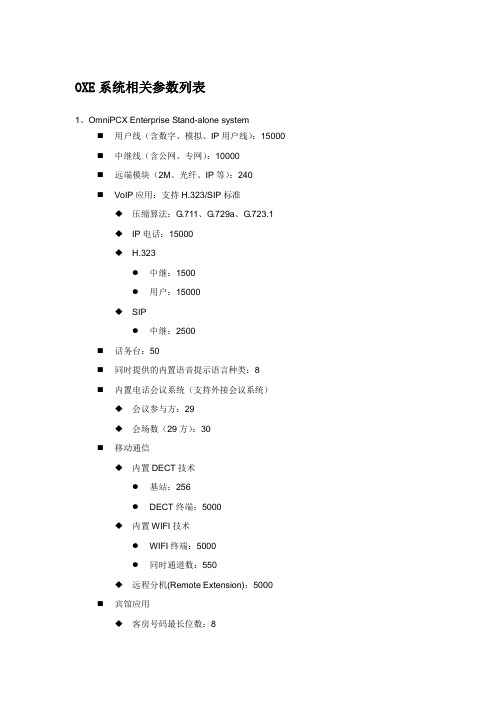

阿尔卡特朗讯程控交换机OXE系统相关参数列表

OXE系统相关参数列表1、OmniPCX Enterprise Stand-alone system⏹用户线（含数字、模拟、IP用户线）：15000⏹中继线（含公网、专网）：10000⏹远端模块（2M、光纤、IP等）：240⏹VoIP应用：支持H.323/SIP标准◆压缩算法：G.711、G.729a、G.723.1◆IP电话：15000◆H.323●中继：1500●用户：15000◆SIP●中继：2500⏹话务台：50⏹同时提供的内置语音提示语言种类：8⏹内置电话会议系统（支持外接会议系统）◆会议参与方：29◆会场数（29方）：30⏹移动通信◆内置DECT技术●基站：256●DECT终端：5000◆内置WIFI技术●WIFI终端：5000●同时通道数：550◆远程分机(Remote Extension)：5000⏹宾馆应用◆客房号码最长位数：8◆内置系统叫醒服务：100个模拟话机/分钟◆设置叫醒时刻：4个/房间◆房间状态种类：10⏹通信服务器方式：◆内置的语音服务器：采用INTEL 奔腾通用芯片，内存可达256M；◆外置的Appliance Server：采用IBM X306m服务器。

⏹系统架构◆系统的操作系统采用LINUX操作平台◆系统软、硬件模块化设计◆系统分布式结构，无公共控制单元，提高了系统的运作安全性⏹系统处理能力◆BHCC=300,000；BHCA=900,000◆MTBF≥40年；MTTR<2小时；可靠性达到99.999%◆再启动时间：< 5分钟◆话务负荷能力：用户端口1Erl/线；中继线为1Erl/线⏹信令方式◆模拟信号：●用户线：DP/DTMF●中继线：直流环路, E&M, DID, MFC等◆数字信号●随路信号：中国1号数字型线路信号，R2●ISDN：BRI (2B+D) 4线接口；PRI (30B+D)●7号信令●QSIG；DPNSS◆内置IP网络的接口⏹系统参数◆编解码方式：A律单路编解码◆信号音种类：不少于60种◆服务级别：●呼叫类别：32●中继类别：32●连接类别：256●功能类别：32●限制区域：64●公网连接类别：32⏹编号方式：等位/不等位编号◆分机编码：1-8位◆外线编码：30位◆个人帐号：12位2、OmniPCX Enterprise Networking⏹同类网容量：100000⏹同类网节点数：1003、其他参数⏹端口密度◆用户线数/板：●数字用户板：32/板；●模拟用户板：32/板◆中继线数/板：●模拟中继：8/板●数字中继：1或2 E1/板⏹时钟精度：三级，4.6x10-6⏹电源：380/220±10%VAC，50±3Hz；-56~-44VDC⏹系统耗电：≤ 1W/线⏹机柜尺寸：宽/高/深/重量◆M2：540mm/740mm/516mm/70kg◆M3：540mm/1500mm/516mm/110kg⏹系统接地：<3 Ω⏹温度：正常15 ︒C～28 ︒C，极端5 ︒C～45 ︒C，变化范围<5 ︒C /小时⏹湿度：正常45％～80％，极端20％～80％，变化范围<10%/小时。

常用功能说明A:前缀及后缀B:数字分机电话拨号及转接：一: 数字分机拨0到话务员或直接拨内线分机号码(如32306)或拨9+外线号码(如9013908047888或986200333)并与之通话;二：数字话机电话转接：外线来电→提起听筒接听→若转内部电话，则直接拨要转接的内线分机号码并挂机即可。

三:数字话机对内线分机三方通话(如数字话机3300)外线来电经过话务员转接到3300分机→3300分机摘机接听→若3300分机将把其他任意一内线分机如3500加入三方通话中→3300分机则直接拨另一分机如3500并与分机3500通话→此时外线来话被保持并听音乐→此时3300分机拨话机键盘上的数字键“3”即可实现三方通话；四:数字话机对外线实现三方通话(如数字话机3300)外线来电经过话务员转接到3300分机→3300分机摘机接听→若3300分机将把其他任意一外线号码如013908047888或86200333加入三方通话中→3300分机则直接拨9013908047888或986200333并与外线通话→此时第一条外线来话被保持并听音乐→3300分机此时拨话机键盘上的数字键“3”即可实现三方通话；C:模拟分机电话拨号及转接：一: 模拟分机拨0到话务员或直接拨内线分机号码(如32306)或拨9+外线号码(如9013908047888或986200333)并与之通话;二：模拟分机电话转接：外线来电→提起听筒接听→若转内部分机，则轻轻的快速拍叉簧听语音提示“请拨您要的分机号码”并直接拨要转接的内线分机号码并挂机即可。

三:模拟分机对内线分机三方通话(如模拟分机3301)外线来电经过话务员转接到3301分机→3301分机摘机接听→若3301分机将把其他任意一内线分机如3500加入三方通话中→3301分机则轻轻的快速拍叉簧听语音提示“请拨您要的分机号码”并直接拨要转接的内线分机号码并与之通话→此时外线来话被保持并听音乐→此时3301分机需要再次轻轻的快速拍叉簧重新与外线通话→此时内线分机被保持并听音乐→3301分机拨话机键盘上的数字键“3”即可实现三方通话；四:模拟分机对外线实现三方通话(如模拟分机3301)外线来电经过话务员转接到3301分机→3301分机摘机接听→若3301分机将把其他任意一外线号码如013908047888或86200333加入三方通话中→则3301分机轻轻的快速拍叉簧听语音提示“请拨您要的分机号码”并直接拨9013908047888或986200333并与外线通话→此时第一条外线来话被保持并听音乐→此时3301分机需要再次轻轻的快速拍叉簧重新与第一条外线通话→此时第二条外线被保持并听音乐→3301分机拨话机键盘上的数字键“3”即可实现三方通话；4400交换机功能板CPU3 CPU5 (20\6榜)主控板 (板上有CPU\硬盘\内存条等主控设备)Z12\Z24 模拟用护板(板上有12-24个模拟端口)VA16\VA32 数字用户板(板上有16—32数字端口)VG 语言板SUVG SU语音板MMSFD (11)软驱板(用于数据的备份和恢复)GPA 功能辅助板(提供29方会议功能及SUVG功能内部链路连接电路板:交换机通过电路板连接多个ACTRT4 (提供一个2M通路)INTOF (提供一个8M通路可接光纤)。

阿尔卡特程控交换机常用操作F1（Ctrl+V）——确定、保存F2（Ctrl+C）——返回、退出Ctrl+W ——屏幕刷新箭头键——通过上下左右键在各菜单项中进行选择回车键——用于进入下层菜单和选中某项菜单项Ctrl +F——向下翻页Ctrl+B——向上翻页Ctrl+I（Tab）——查看当前菜单项的帮助文件Backspace——删除键1.Chcp 437 命令清除乱码界面。

2.Telnet 192.168.0.200 登陆程控交换机IP地址。

登陆账号：mtcl 登陆密码：mtcl.3.Mgr进入系统菜单主页面。

下面是mgr界面选项的一些翻译（1）Shelf 注：ACT架构设置选项（2）Media Gateway 注：媒体网关管理（3）Dect System 注：Dect无线系统（4）System 注：系统设置选项（5）Translator 注：号码编译管理选项（6）Categories 注：类别管理选项（7）Attendant 注：服务总机、话务台设置选项（8）Users 注：分机管理（9）Profiled Users 注：使用模板创建用户（10）Set Profiles 注：模板功能管理（11）Groups 注：组设置选项（12）Abbreviated Numbering 注：缩位拨号设置（13）Phone Book 注：电话本设置（14）Entities 注：实体管理（15）Trunk Groups 注：中继组管理（16）External Services 注：外界服务（17）Inter-Node Links 注：节点互连（18）X25 注：X25管理（19）DATA 注：数据（20）Applications 注：应用4.创建分机号码：在Mgr主菜单下选择Users按下回车，然后选择Creat进入创建用户分机号码界面。

Directory Name:________(设置名称，只支持英文)Directory First Name:______(设置姓，只支持英文)Directory Number:___________(此项为分机号码设置选项)Shelf Address:______(此项默认值为255，由于根据现实情况程控交换机只有两个ACT-28框架，因此我们只能在这选项中设置0或者1，要么ACT0、要么ACT1) Board Address:________(此项默认值为255，选择板位号。

阿尔卡特朗讯OXE架构及优势1. 硬件结构OmniPCX Enterprise的基本结构称为ACT（Alcatel-Lucent Crystal Technology），阿尔卡特朗讯水晶体结构技术。

所有电路板以全连通方式相互连接，并由CPU控制。

每一链路都可设置为专门的使用类型，其传输技术、信号编码及传输速度均可不同，每一链路能支持155Mbit/s 速率(实测已达622Mbit/s)。

ACT实现了模块内的全分散处理：分组交换、电路交换、供电、音频检测等均分散至每块板，同步时钟集中在CPU板并广播至各板。

ACT结构有28个通用槽位，每一槽位的电路板通过27条链路连接至其它各个槽位。

在通信发送过程中，每一接口板同时向所有链路发送信息。

接收时，每一板接收所有来自其它27条链路的信息，并对此分别处理。

ACT结构示意图硬件平台采用通用元器件制造，处理芯片为Intel Pentium，256M内存，20G硬盘……平台本身支持Ethernet 10/100baseT端口，和路由器以TCP/IP通信协议自然集成，基于CSTA 规范的CTI应用，能承担非常高的吞吐量。

无论在哪个OmniPCX Enterprise模块中，所有的CPU板和用户板都是通用的。

在正常情况下，所有的OmniPCX Enterprise操作由一个CPU 处理，当这个CPU出现故障时，另一个备份CPU将继续提供服务。

备份CPU 通常在提供紧急服务或者需要提供24小时不间断服务的客服中心中有应用的需求，这样在遇到故障时仍然可以提供连续的服务。

在这种应用中，其中一个CPU 作为主要服务提供者，而另一个将作为备份，服务器的数据被备份并被一致的维护。

在主CPU出现问题时，系统将备份CPU切换成主CPU进行工作：∙正在通话的呼叫将继续进行∙正在建立的呼叫将丢失∙在切换操作后建立的呼叫将被正常处理两台服务器的数据库完全相同并在维护中保持同步2. 软件结构OmniPCX Enterprise系统全新的软件结构采用Robust多用户/多任务结构，Linux操作系统。

OXE数字程控交换机分机操作简明手册一、普通话机使用简要说明：1、呼叫话务员摘机，拨02、呼叫内线摘机，拨分机号码（话机号码或坐席号码），通话后挂机。

3、呼叫外线摘机，拨9，听二次拨号音后拨外线号码。

如对方为电脑话务员，也可直接拨分机号。

如为数字话机（4035话机），通话后按“DTMF”键，再拨对方分机号。

4、回叫应答如为模拟分机，摘机后可听到“你有一个回叫。

”，如保持摘机，可自动对主叫振铃。

也可在摘机后立即拨*67取消回叫。

如为数字分机，留言灯会闪烁，按此键，会提示有新信息，拨*67可查询到回叫分机号码，不做其他操作，稍后会自动对回叫分机振铃。

5、转接在通话过程中，模拟话机可拍叉（或按R键），将通话方保留，听语音提示后，拨分机号码（数字话机可在通话过程中直接拨分机号码），听回铃音或分机应答后挂机，就可将通话转接到其他分机。

6、转移立即转移—摘机，拨*60，再拨要转去的目的分机号码，挂机。

所有来话均自动转移到设定的目的分机上。

4010分机也可按“转移”键，再输入要转移到的目的分机号码，挂机，转移灯亮，屏幕显示转移到某分机号码。

取消再按“转移”键，提示转移取消。

忙线转移—摘机，拨*61，再拨要转去的目的分机号码，挂机。

本机忙线时所有来话均自动转移到设定的目的分机上。

无应答转移---摘机，拨*62，再拨要转去的目的分机号码，挂机。

本机无人应答时所有来话均自动转移到设定的目的分机上。

取消转移----摘机，听提示时，拨*64，可取消已设定的转移功能。

7、提醒服务设定---摘机，拨*66HHMM，其中：HH—两位数表示的小时，MM--两位数表示的分钟取消---摘机，拨*65。

当系统设定多次叫醒时，*66可用来设定叫醒，也可用来取消设定。

设定---摘机，拨*66按提示输HHMM，其中：HH—两位数表示的小时，MM--两位数表示的分钟。

再次摘机，拨*66，提示已设定的时间，按2，可取消当前提示的时间；按3，可按提示输入下一次叫醒时间。

AlcatelOXE交换机话机功能使用手册Alcatel OXE交换机功能使用手册1、分机加锁加锁在分机上拨功能码：*12解锁在分机上拨功能码：*12 + 密码（默认0000）2、电话会议(以三方会议为例)分机A呼叫B，接通后让B等待；分机A呼叫C，接通后让C等待；分机A按会议功能码：3，建立三方会议；3、遇忙自动回叫使用及取消分机A呼叫B，若B分机处于忙时，系统提示：此分机正忙如需回叫请拨5。

取消：*674、转移操作直接转移：*60 + 目的号码（转移至外线*60 + 出局码+ 外线号码）遇忙转移：*61 + 目的号码（转移至外线*61+ 出局码+ 外线号码）无应答转移：*62 + 目的号码（转移至外线*62+ 出局码+ 外线号码）遇忙或无应答：*63 + 目的号码（转移至外线*63+ 出局码+ 外线号码）取消转移：*64操作举例：例：*60 + 86058848 或*60 + 0 + 0531 ********5、代接电话：直接代接听见其他分机振铃时，在自己的话机上按*71 + 振铃分机号码组代接：同组分机振铃时，在自己话机上按*72 （无需加拨分机号码）6、叫醒服务设置叫醒：分机上拨*66 + 时间（时间格式0000）例如设置8：30叫醒，操作：*66 + 08307、转接电话：A：数字话机，按预转移的分机号码，挂机即可。

B：模拟话机先按FLASH或挂机键，再按预转移的分机号码，挂机即可。

如果对方话机占线或无人接听，此电话会自动转回转接分机。

8、免打扰设置免打扰分机上拨*78 + 密码（默认0000）取消免打扰分机上再次拨*78 （无需拨密码）。

CommandBackup Data1.swinst2.SoftInst3.選Save & restore operations4.選Immediate Save operations5.選Immediate save on floppy6.選Save mao data7.Do you want to save mao tool (Y/N) ?按Y8.按EnterOPS Restore1.swinst2.SoftInst3.選OPS configuration4.選Restore OPS from a DOS floppy5.you have to put the DOS floppy with OPS files in drive. Is Dos floppy on drive (Y/N Q to quit)按Y6.按Y7.按YCreate an empty database1.swinst2.SoftInst3.選Database tools4.選Create an empty database5.按Y6.按Y7.按YRestore Database1.swinst2.SoftInst3.選Save & restore operations4.選Restore operations5.Restore from floppy6.do you want to restore operations? 按 YCONNECT 9600login: mtclPassword: mtclA4400>mgrmgrShelf Events Routing Discriminator Dect system Security and Access Control SystemTranslator 前.後置碼,分機號碼,外線允撥碼Categories 類別表Attendant 總機群Users 分機設定Profiled Users 分機資料拷貝Groups 代接群,尋線群Abbreviated Numbering 簡碼Phone BookEntitiesTrunk Groups 外線群External Services 外線類別設定Inter-Nodes LinksX25DATAApplicationsSpecific Telephone ServicesAtmOther System Param. Z2 Board Initialization Parameters SIO ParametersTimersToneVoice GuideIncoming Greeting GuidesAlarm SetV24 PortUA sets Audio ParametersZ Board Audio ParametersTone detector ParametersMigration Interfaces ConfigFree AddressesFree Numbers Ranges ListFree Directory NumbersRecordable Voice GuidesBroadcastSoftware PackageIsdn Basic Call Control IEZ2 Board Dynamic ParametersNode Number (reserved) : 1Instance (reserved) : 1Country for external signalling + TaiwanNode Number : 1Network Number : 0Line Lockout Incident Storage + FalseDisplay LanguagesDisplay Language 0 + EnglishDisplay Language 1 + EnglishUsers Languages1 - Nationality Choice + English1 - Display Language No. : 01 - Voice Guide Language No. : 12 - Nationality Choice + English2 - Display Language No. : 02 - Voice Guide Language No. : 1DPNSS PABXs addresses ListMax Nb Trunks Conf.N : 2 三方會議最大外線數PIN length : 4 PIN code碼長Other System Param.No detect.of On-hook tone + False 忙音拆線之條件(1)ToneTime Base = 10ms- Tone 2 : Hold tone 28-50, 0-50, 29-50, 0-250- Tone 19 : Dial tone 26-0- Tone 20 : External tone ( virtual dial tone after seizing trunk ) 29-0- Tone 25 : Ringing ( 25HZ ring ) 27-0- Tone 29 : local ringing 27-100, 0-200- Tone 30 : Network ringing 27-100, 0-200- Tone 31 : Forwarded station ringing 27-100, 0-200- Tone 55 : Tone replacing 'please wait music' same as Tone 2- Tone 56 : Function accepted (V oice guide backup tone) and MW tone 25-0 - Tone 61 : Congestion tone 21-25, 0-25- Tone 62 : Dissuation tone 21-50. 0-50- Tone 136 : Congestion tone 21-25, 0-25- Tone 22 : Busy tone ( mono tone ) 26-50, 0-50- Tone 27/ 67 /183 : Ring back tone ( mono tone ) 26-100, 0-200- Tone 27/ 67 /183 : Ring back tone ( dual tone ) 24-100, 0-200- Tone 69 : Mail LED ringing tone for Z station behind US shelf 30-6, 0-100- Tone 181 : Mail LED ringing tone for Z station behind ACT shelf 30-6, 0-100- V oice guide 253: Callback on free and consult message, backup tone: 56- V oice guide 139: You can overflow onto your correspondent's voice mail system by dialing X. - X: the suffix of voice mail deposit.- It is mandatory to record this voice guide and put it into the flash card.TimerTime Base = 100ms- Timer 2 : Routing on going off-hook time-out 30- Timer 4 : Time-out for ringing before overflow on no reply 150- Timer 7 : Recall on hold time-out ( attendant ) 300- Timer 8 : Time-out for parking and waiting for paging 1200- Timer 9 : Ringing tone time-out 0- Timer 18 : Time-out for presumption of external end of dialing ( in DTMF ) 30- Timer 39 : Time-out for release of a trunk recall on night forwarding 1800- Timer 85 : Time-out for keeping the DISA call 1200- Timer 131 : wait time-out before sending DTMF to VPS 10- Timer 132 : Recall to operator after transfer a external call by the operator 150- Timer 42 : Time-out for authorization of enquiry call after seizing trunk 20Voice Guide (外接保留音源設定)Node Number (reserved) : 1Instance (reserved) : 1Voice Guide No. : 171Function + Z Voice GuideVoice Guide Start + NOBack Up Tone : 56Equipment AddressShelf : 0Board : 4Terminal : 19Tone detector ParametersOn-hook tone 忙音拆線之條件(2)Number of periods (On-hook) : 5Minimal pulse timer (On-hook) : 20Maximal pulse timer (On-hook) : 60Minimal silence timer (On-hook) : 20Maximal silence timer (On-hook) : 60Z Board Audio ParametersNode Number (reserved) : 1Instance (reserved) : 1Instance (reserved) : 1Off Hook Validation Time : 12On Hook Valid.For Decad.Time : 32（此值不可超過Max.Dur.Loop Break Hookflash） Max.Dur.Active Phase : 10Min.Dur.Active Phase : 1Max.Dur.Inactive Phase : 10Min.Dur.Inactive Phase : 1Min.Dur.InterDigit Decadic : 20Earth Button Valid Dur : 10Filtering After On Hook Dur : 40Min.Dur Loop Break Hookflash : 20Max.Dur.Loop Break Hookflash : 32Min.Detection DTMFQ23 : 29Positive Twist For DTMFQ23 : 6Negative Twist For DTMFQ23 : 249Rec.Gain For QDSP : 108Rec.Send Gain For QDSP : 160Send_Gain_For_QDSP : 51GDSP Echo B9 : 0GDSP Echo B10 : 0GDSP Echo B11 : 0GDSP Echo B12 : 0Translator(Prefix)Attendant Call 總機代碼 Personal Trunk Group Seizure Professional trunk seize外線抓取碼(送假外線音) Pers.Trk Grp seiz.With Overlap.專案密碼Modem Trunk Seizure ARS Prof.Trg Grp SeizureSet features 分機功能碼 ARS Prof.Trg Grp Seiz.with overlap General Features 代接功能碼 ARS Personal Trk GrpLocal Features 系統功能碼 ARS Personal Trk Grp with overlap. External Features 外線功能碼 ARS Modem TG With OverlappingDirect Abbreviated No. 指定簡碼 Local Short Dialling PrefixData Transfer Open Routing No.DISA X25 Physical AddressIncoming Call Greeting Guide X25 ISDN Access No.Abbreviated Dialling Area 簡碼 Hybrid AccessNetwork No. Virtual AccessProfessional TG With Overlapping外線群抓取碼 Entity Voice Mail Box No.Routing No. Hybrid LinkRobot Call Hybrid TG AddressVPN Overflow Ars ServerIndivid.Attendant Call Unlocking DISAAttendant Group Call 總機群代碼Entity CallSet featuresImmediate forward 立即跟隨 Cancel Remote forward 取消遙控跟隨Immediate forward on busy 立即忙線跟隨 UnusedForward on no reply 無人應答跟隨 Canc.auto.call back on busy 取消忙線預約Forward on busy or no reply忙線或無人應答跟隨Personal directory Progr. 個人簡碼設定Forward cancellation 取消跟隨 Personal Directory Use 個人簡碼使用Forward cancel.by destinat. 指定取消跟隨項目 LanguageOverfl.no reply on associate Contrast programmation 分機可程式功能Cancel Overfl.on associate Alarm ConsultationSet group exit 退出Group Camp On Control 忙線駐留設定Set group entry 進入Group Overfl.busy to assoc.setProtection against beeps Overf.busy/no repl.assoc.setPadLock 話機上鎖 Voice Guide ListeningAuto-Allocation 自動來話分配 Suite Don't DisturbSubstitution 分機替代功能 No Ringing 來電不振鈴Password modification 修改密碼 Tandem : Absent SecretaryCharging meter readout Tandem : Filtering activationDo not disturb 勿干擾 Force Set Type IdentificationSet In/Out of service 分機加入.退出系統 Privilege substitution 分機替代功能特權碼Associated Direct. No modif. Remote forward 遙控跟隨General FeaturesGroup call pick-up 同群代接Direct call pick-up 不同群代接Agent processing group call pickupLocal FeaturesSpeed call to associated set Conversation Recording Consult Call back list 取消點燈 Pabx address in DPNSSLast Caller Call back Direct Paging CallPaging call answer InfocenterVoice Mail Consultation 單機進入信箱功能碼 Voice Mail DepositWake-up/appointment remind 提醒服務 Select.Principal LineTone test Vg tone測試 Select.Line secondaryCollect telex Z dialing Behind UACollect text Mask remote identityCollect fax Recordable Voice Guides Message deposit 點燈碼 Suite Wake UpText deposit Suite Wake Up CancelImage deposit Physical_Room_CallACD prefixes ACD前置碼 Switch off Message LED 滅燈碼Meet me Conference 29方會談功能碼 Room status management Cancel Wake-up 取消提醒服務 Mini barVoice Mail Manager AccessExternal FeaturesDirect trunk seizure 指定外線抓取碼Business account codeRedial last number 末碼重撥Night service answeringDTMF frequencies testPark Call/Retrieve 駐留Waiting call consultation 單機穿梭交談Decimal End to End DiallingDTMF End to End Dialling DTMF切換Malicious callCommon Hold 系統保留Not Used (Dialling Key)Secret/ IdentityAlphapageManual Hold 一般保留Translator(Suffix)Broker Call 取消轉接Three-Party Conference 三方會談Intrude 插話Booking On Free Or Busy Set 無人回答或忙線預約Busy Camp On 忙線駐留Loudspeaker PagingCall AnnouncementEnquiry Call 詢問電話Paging RequestProject NumberDecimal End To End DiallingDTMF End To End Dialling DTMF切換Malicious CallVoice Mail DepositCamp On ControlBy pass on Do Not DistrubPIN (Personal Ident.No.) 專案密碼External Numbering Scheme 外線碼長設定Numbering Discriminator＞Go down hierarchy＞CreateCategoriesAccess Category 外線進線參數設定Go down hierarchy：-Public Access Category 外線等級-Private Access Category 專案密碼等級-Business Access Category-Network Access Category-Trunk Group Access CategoryConnection Category 內外線連接等級Transfer Category 轉接等級（Transfer Category Id : 5設1才可外線轉外線）Private Calls Connect.Categ.Phone Facilities Categories 分機功能等級IP Quality of service CategoryUsersProgr.KeysNot Assigned 未使用 DataProgrammed 可程式鍵 ISDN Filtering KeyVisiophone Data supervision keyTelesurveillance Screening Supervision 經理/秘書功能監視Executive Mail Enquiry 轉接Forwarding On Ringing BrokerAbsent Secretary Forward 立即跟隨Screening Key 經理/秘書功能 Redial 重撥Unscreening Key 解除經理/秘書功能 MailTrunk Group Supervision 監視外線群 Redial Memory 記憶重撥Trunk Supervision 監視外線 Transfer 轉接Set Supervision 監視分機 ISDNSecretary Call Repertory 個人簡碼Executive Call Booking 忙線/無人應答預約Multi-line 傳送文字訊息 Three-Party Conference 三方會議Routing Secretary Intrude 插話ACD Resources Busy Camp On 忙線駐留ACD Listening Loudspeaker pagingACD General Forwarding Call AnnouncementHeadset 耳機鍵 Paging RequestProject Number Decimal End To End DiallingDTMF End to End Dialling DTMF切換 Malicious CallVoice Mail Message Deposit Camp On Control 忙線駐留設定Network Executive Call Network Secretary CallGeneral Forwarding of Pilot Closing PGAttendants Assistant Homeworker Perm. connexionUsers(UA)Node Number (reserved) : 1Directory Number : 162 分機號碼Directory name : 分機名稱Directory First Name :Location Node : 1Shelf Address : 0Board Address : 9 卡片位址Equipment Address : 0 port位址Set Type + 4035T 分機型式Entity Number : 1Identifier of Domain : 0Language Id. : 1 語言類別Secret Code : **** 分機密碼Confirm : ****Associated Set No. : 162 無人應答或忙線回跳分機號碼Cost Center Id : 255Cost Center Name : ----------Charging Category + Justified 計費輸出Public Network Category : 2 外線等級External Forwarding Category : 255Tel.Facility Category Id : 0 分機功能類別Connection Category Id : 0 連接類別Hunting Group Dir No. : -------- 尋線群群號ACD Group Directory No. : --------自動來話分配群群號Pick up Group Name : 3 代接群Reserved Time Slot + FalseVoice Mail Dir.No. : --------取留言分機號碼或群號Voice Mail Type + No Voice MailPaging Trunk Group : 255Paging Beeper : ----Tele-Marketing Agent + FalseISDN Subscr.External + TrueInternal + FalseISDN Teleservice + PhoneHotel-Set Function + AdministrativeUse Type Of Dir. No. + NormalNumber Of Set Users : 1Multiline station + YESDialled number masked + NORouting Table : 0Associated Videophone + FalseVIP (Very Important Pers.) + FalseSecretary Directory Number : 162Calls Priority : 0PCBT Associated + NOUrgent Call + NOPIN (Personal Ident.No.)PIN No. : --------等級升降密碼(專案密碼)PIN With Secret Code + True 要按個人密碼Type of control + By categoryPIN group number : 1Can Be Called By Name + YESDisplayed Name : 162Count Errors Of Secret Code : 0ACD station + NO 自動來話分配分機Incidents Teleservice + NOVoice Guide listening Class : 7Caller Category : 4VSI Transparency + FalseType of Keyboard + Default keyboardCount Errors Of Business Code : 0Stap + Off-hookUse Personal Calling Number + FalsePIN group control + No groupCCA operator + FalseA4980 + NoZ IVR + FalseNOMADIC + FalseAdd On Module 1 + 40 Keys 外接DSSAdd On Module 2 + NoneAdd On Module 3 + NoneExternal Alphanumeric Keyboard + NoneInternal Alphanum.Keyboard + NoneV24 Extension + FalseS0 Extension + FalseMac/PC + NOZ Adaptor + FalseCalled Associated Dect set : --------Call by name and mini mail + Yes 4020.4035可傳文字訊息Multi-Line PropertiesAutomatic Incoming Seizure + TrueAutomatic Outgoing Seizure + TrueSelective Filtering + FalseOverflow on no reply + FalseOverflow on busy + FalseTake supervision off-hook + True 該分機響鈴時,監視分機可直接拿起聽筒應答Access Code to UUS messages + NOAccess Code to UUS messages + NOPhone book Name (Call by name) : ------------Phone book First Name : --------Remote UA + FalseNS Right (Notification server) + NOCSTA routing + FalseTandemTandem Directory Number : --------撥一號碼,數支分機響鈴Main set in the tandem + FalseUA 3G featuresEmulation + UA 3G4035 FeaturesNavigator + UA 3GUser(Z)Node Number (reserved) : 1Directory Number : 104 分機號碼Directory name : 分機名稱Directory First Name :Location Node : 1Shelf Address : 0Board Address : 3 卡片位址Equipment Address : 0 port位址Set Type + ANALOG 分機型式Entity Number : 0Identifier of Domain : 0Language Id. : 1 語言類別Secret Code : **** 分機密碼Confirm : ****Associated Set No. : 104 無人應答或忙線回跳分機號碼Cost Center Id : 255Cost Center Name : ----------Charging Category + Justified 計費輸出Public Network Category : 2 外線等級External Forwarding Category : 255Tel.Facility Category Id : 0 分機功能類別Connection Category Id : 0 連接類別Hunting Group Dir No. : -------- 尋線群群號ACD Group Directory No. : --------自動來話分配群群號Pick up Group Name : 3 代接群Reserved Time Slot + FalseVoice Mail Dir.No. : --------取留言分機號碼或群號Voice Mail Type + No Voice MailPaging Trunk Group : 255Paging Beeper : ----Tele-Marketing Agent + FalseISDN Subscr.External + TrueInternal + FalseISDN Teleservice + PhoneHotel-Set Function + AdministrativeUse Type Of Dir. No. + NormalNumber Of Set Users : 1Multiline station + NODialled number masked + NORouting Table : 0Associated Videophone + FalseVIP (Very Important Pers.) + FalseSecretary Directory Number : 104Calls Priority : 0PCBT Associated + NOUrgent Call + NOPIN (Personal Ident.No.) PIN No. : --------等級升降密碼(專案密碼)PIN With Secret Code + True 要按個人密碼Type of control + By categoryPIN group number : 1Can Be Called By Name + YESDisplayed Name : 104Count Errors Of Secret Code : 0ACD station + NO 自動來話分配分機Incidents Teleservice + NOVoice Guide listening Class : 7Caller Category : 4VSI Transparency + FalseType of Keyboard + Default keyboardCount Errors Of Business Code : 0Stap + Off-hookUse Personal Calling Number + FalsePIN group control + No groupCCA operator + FalseA4980 + NoZ IVR + FalseNOMADIC + FalseCalled Associated Dect set : --------DATA Cx Category Id : 0Message Led + True 語音點燈Ext.Alarm Equipment + Alarm On Opened LoopPhone book Name (Call by name) : ------------ Phone book First Name : --------Modem Trunk Group Info Trunk Group Id : 255Trunk Number : 255Ghost Z + FalseGhost Z Feature + WithoutCSTA routing + FalseCmf 4600 (DTMF frequencies) + FalseHunting GroupNode Number (reserved) : 1Instance (reserved) : 1Directory Number : 440 群號Directory Name : ----------------Identifier of Domain : 0Type of Hunting Group + Local Hunting GroupSearch Type + Cyclical 響鈴方式Release After Timer + FalseOverflow Directory Number : -------- 無人應答回跳號碼 Authorized Camp on Calls % : 50Connection Category Id : 0 連接類別Public Network Category : 0 外線等級Withdrawal Authorized + TrueDir.No Allocated to the group[ Add ] [ Remove ] [ Next ] [Previous] Dir.No Allocated to the group : 402Entity Number : 10Prioritar Group + FalseCSTA routing + FalseVoice MailVoice Mail Number : --------Voice Mail Password : 0000Language Voice Mail : 1Pickup Private Call + FalseEntitiesNode Number (reserved) : 1Entity Number : 10Name : ----------------Attendant Group Manager : -1 設總機群群號Priority + NOTrafic Overflow + DisallowedInstallation No (ISDN) : ------------------------------Supplement.Install.No (ISDN) : ------------------------------Caller Id.Secret + SendAdv.Of Charg.2 requests(AOC2) + NOAdv.Of Charg.3 requests(A0C3) + NOVoice Mail Box No.for attendt : --------Calls DistributionOverflow Routing No. : --------Forwarding on routing + YES1st Night Routing : 440 夜間響鈴號碼2nd Night Routing : --------3nd Night Routing : --------1st Day Routing : 440 日間響鈴號碼2nd Day Routing : --------3nd Day Routing : --------1st MODE 1 Routing : -------- 總機啟動Forwording 12nd MODE 1 Routing : --------3nd MODE 1 Routing : --------1st MODE 2 Routing : -------- 總機啟動Forwording 22nd MODE 2 Routing : --------3nd MODE 2 Routing : --------Calls PriorityNormal Public Trk grp Ent. : 6Urgent Public Trk grp Ent. : 5Normal Private trk grp Ent. : 10Urgent Private Trk grp Ent. : 9Normal Public DDI Entity : 6Urgent Public DDI Entity : 5Normal Private DDI Entity : 10Urgent Private DDI Entity : 9Normal Int Callee DDI Entity : 12Urgent Int Callee DDI Entity : 11Normal Public Non Answer DDI : 4 Voice GuideUrgent Public Non Answer DDI : 3 Waiting Guide : 255 無語音卡時設2 外接設171 Normal Private Non Answer DDI : 8 Operator Waiting Guide : 110Urgent Private Non Answer DDI : 9 Overflow Timer : 0Trunk GroupsNode Number (reserved) : 1Trunk Group Id : 0Trunk Group Type + NDDI (BCA)Trunk Group Name : ----------Number Compatible With : 0Remote Network : 15Shared Trunk Group + FalseSpecial Services + NothingNode number : 1Transcom Trunk Group + FalseAuto.reserv.by Attendant + FalseOverflow trunk group No. : -1 外線群忙線, Overflow之外線群 Tone on seizure + False 系統不送假外線音(需配合抓取碼)Private Trunk Group + FalsePaging Trunk Group + FalsePaging Table Id : -1Paging Signalization + NDDISecurity Patrol + FalsePrefix Sending + Falseauto.DTMF dialing on outgoing call + YES 外撥時,自動送DTMF DDI transcoding + FalseNode Number (reserved) : 1Trunk Group Id : 0Instance (reserved) : 1Trunk Group Type + NDDI (BCA)Public Network Ref. : ------VG for non-existent No. + YESEntity Number : 11 外線進線Supervised by Routing + NOVPN Cost Limit for Incom.Calls : 0Immediat Trk Listening For VPNCall + YESVPN TS % : 50Csta Monitored + NOMax.% of trunks out CCD : 0Ratio analog.to ISDN tax : ------TS Distribution on Accesses + YESDialling end to end + NODTMF end to end signal. + NOPaying Incoming Calls + NOTS Permanently assigned + YESMin. Nb.of digits on seize : 0Trunk group used in DISA + NODISA Secret Code : --------Routing To Executive + NODissuasion For ACD + NODTO joining + YES忙音拆線之條件(3) Automated Attendant + NOCalling party Rights category : 0Access Cluster Id : -1Collect Calls Allowed + YESCreate: TrunkNode Number (reserved) : 1Trunk Group Id : 0Instance (reserved) : 1Physical Address : 0-8-3 外線卡槽位Trunk Category Id : 0Directory Name : --------Trunk Routing Number : -------- 個人專線Channel Specialization + Mixed(DID設In Only) Data Transparency + YESTrunk CategoryNode Number (reserved) : 1Instance (reserved) : 1Trunk Category Id : 0Connection Category Id : 0Waiting Guide + True Tone 255之保留音Trunk Type + NDDI (BCA) 外線型式Signalling Type + Not RelevantOverflow Timer on No Reply : 300 無人應答時,回跳秒數Overflow Timer on Waiting : 300 忙線時,回跳秒數NDDI TrunkDefault Transmission + True 不偵測外線撥號音Default Transmission Delay : 10 系統時間後開始送碼Type of Dialling + MF Q23 撥號型式Interdigit Timer on Sending : 9 碼與碼間之間隔Off-hook Presumption Timer : 30 時間後可按轉接End of Selection + FalseLine Type + Long lineBattery Inversion Masking + False 要極性反轉NDDI Trunk - UKSubtype NDDI + Loop GuardedNDDI Trunk - ExportMasking Release + True 不二次極性反轉Wait for Caller Release Timer : 50Exchange Type + W48Loop Feeding Digit Make Time : 20Loop Feeding Digit Break Time : 30Wait for Seizure Ack.Timer : 20Min.Incoming Seizure Time : 10Wait for Called Answer Timer : 1200Answer Signal Time : 12Wait for Called Party Answer + FalseLoop Detection on Seizure + FalseCharging on Answer + TrueWait for Called Party Reanswer + FalseUnavailable Time Betw.2 Seizes : 10 外線釋放後可被再抓取之時間**DID Trunk之Incoming DTMF Receive設TrueApplicationsAccountingReal Time Tickets Output + V24Nb of Last Masked Called Digits 計費外線號碼隱藏碼數Usual Calls : 0Project calls : 0Personal Calls : 0Local Local Calls : 0Local Network Calls : 0Local Transit Calls : 0Real Time Tick.Outp.Parameters：Real Time Printer V24 + /dev/scc0a (2) 輸出post Printing format + Reduced 輸出單行模式PIN (Personal Ident.No.) + Masked PIN code輸出隱藏Filter：計費輸出之項目(建議全選)Public Local Outgoing CallsPIN (Public Network Outgoing CallsLocal Network CallsPrivate Local Outgoing CallsPrivate Network Outgoing CallsPublic Local Incoming CallsPublic Network Incoming CallsPrivate Local Incoming CallsPrivate Network Incoming CallsPriority Incoming CallsData Outgoing Incoming CallsPublic Outgo.of 0 Unit CallsNon Ticketed SubscriberLocal Local CallsLocal Transit CallsLocal/Netw Meter. Tick. Duration 0Management TicketsSpecific Telephone ServicesFacilitiesOnly 1 Call back Function on busy + TrueConference Code Length : 4 29方會議密碼碼長Adjust audio gain + True數位話機通話中可調受話大小聲Redial Internal Calls + NO 末碼重撥外線Routing Table 熱線設定表。
