第6章线性系统的校正方法6.1 复习笔记本章考点：串联超前校正、滞后校正、超前-滞后校正设计。
一、系统的设计与校正问题1．系统带宽的确定若输入信号的带宽为0～ωb，则控制系统的带宽频率通常取为：ωb＝5～10ωM，且噪声信号集中起作用的频带ω1～ωn需处于0～ωb之外。
2．校正方式（1）串联校正（重点）连接方式见图6-1-1。
图6-1-1 串联校正装置【特点】串联校正比较简单，易于对信号进行各种形式的变换，一般安置在前向通道中能量较低的部位，但需注意负载效应的影响。
常用的串联校正装置有超前校正、滞后校正和滞后超前校正。
（2）反馈校正连接方式见图6-1-2。
图6-1-2 反馈校正装置【特点】反馈校正信号从高功率点向低功率点传递，一般不需附加放大器，还可以抑制参数波动及非线性因素对系统性能的影响，元件数也往往较少。
（3）前馈校正①前馈校正作用于输入信号：将输入信号作变换，改善系统性能。
②前馈校正作用于扰动信号：对扰动信号测量，变换后送入系统，抵消扰动的影响。
（4）复合校正复合校正是在反馈回路中，加入前馈校正通路。
3．基本控制规律（1）比例（P）控制规律（见图6-1-3）图6-1-3 比例控制器框图【特点】只变幅值，不变相位，可减小系统的稳态误差但会降低系统的稳态性能，一般不单独使用。
（2）比例—微分（PD）控制规律（见图6-1-4）图6-1-4 比例-微分控制器框图【特点】PD控制具有超前调节的作用，能反应输入信号的变化趋势，产生早期的有效校正信号，增大阻尼，改善系统稳定性。
（3）积分（I）控制规律（见图6-1-5）图6-1-5 积分控制器框图【特点】有利于稳态性能的提高；相当于在原点处加了一个开环极点，引入90°相位滞后，对系统稳定性不利，一般也不单独使用。
（4）比例-积分（PI）控制规律（见图6-1-6）图6-1-6 比例-积分控制器框图【特点】用于串联校正时，在原点处加了一个开环极点，同时也在－1/T i处加了一个开环零点，这样可以提高系统的型别，改善稳态性能。

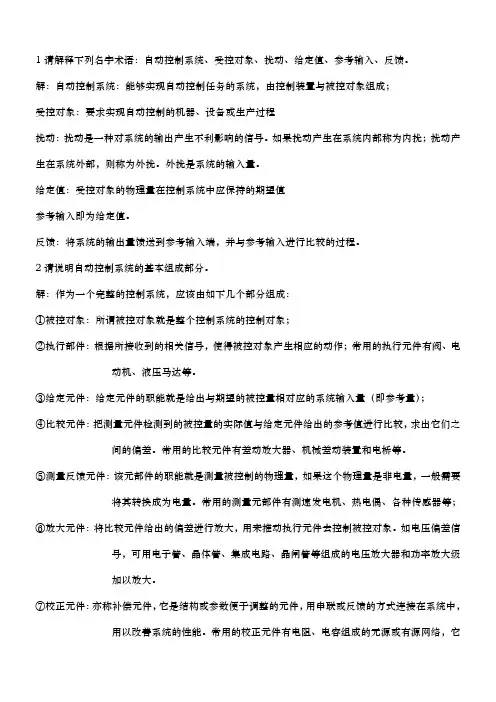

1 请解释下列名字术语:自动控制系统、受控对象、扰动、给定值、参考输入、反馈。
解:自动控制系统:能够实现自动控制任务得系统,由控制装置与被控对象组成; 受控对象:要求实现自动控制得机器、设备或生产过程扰动:扰动就是一种对系统得输出产生不利影响得信号、如果扰动产生在系统内部称为内扰;扰动产生在系统外部,则称为外扰。
外扰就是系统得输入量。
给定值:受控对象得物理量在控制系统中应保持得期望值参考输入即为给定值、反馈:将系统得输出量馈送到参考输入端,并与参考输入进行比较得过程。
２请说明自动控制系统得基本组成部分。
解:作为一个完整得控制系统,应该由如下几个部分组成:①被控对象: 所谓被控对象就就是整个控制系统得控制对象;②执行部件: 根据所接收到得相关信号,使得被控对象产生相应得动作;常用得执行元件有阀、电动机、液压马达等。
③给定元件: 给定元件得职能就就是给出与期望得被控量相对应得系统输入量(即参考量);④比较元件: 把测量元件检测到得被控量得实际值与给定元件给出得参考值进行比较,求出它们之间得偏差、常用得比较元件有差动放大器、机械差动装置与电桥等。
⑤测量反馈元件:该元部件得职能就就是测量被控制得物理量,如果这个物理量就是非电量,一般需要将其转换成为电量。
常用得测量元部件有测速发电机、热电偶、各种传感器等;⑥放大元件: 将比较元件给出得偏差进行放大,用来推动执行元件去控制被控对象。
如电压偏差信号,可用电子管、晶体管、集成电路、晶闸管等组成得电压放大器与功率放大级加以放大。
⑦校正元件: 亦称补偿元件,它就是结构或参数便于调整得元件,用串联或反馈得方式连接在系统中,用以改善系统得性能、常用得校正元件有电阻、电容组成得无源或有源网络,它们与原系统串联或与原系统构成一个内反馈系统。
３请说出什么就是反馈控制系统,开环控制系统与闭环控制系统各有什么优缺点？解:反馈控制系统即闭环控制系统,在一个控制系统,将系统得输出量通过某测量机构对其进行实时测量,并将该测量值与输入量进行比较,形成一个反馈通道,从而形成一个封闭得控制系统;开环系统优点:结构简单,缺点:控制得精度较差;闭环控制系统优点:控制精度高,缺点:结构复杂、设计分析麻烦,制造成本高、4 请说明自动控制系统得基本性能要求。
4-1 设单位反馈控制系统的开环传递函数 1)(+=∗s K s G试用解析法绘出∗K 从零变到无穷时的闭环根轨迹图，并判断下列点是否在根轨迹上： （－２＋ｊ０）， （０＋ｊ１）， （－３＋ｊ２） 解：有一个极点：（－1＋ｊ０），没有零点。
根轨迹如图中红线所示。
（－２＋ｊ０）点在根轨迹上，而（０＋ｊ１）， （－３＋ｊ２）点不在根轨迹上。
4-2 设单位反馈控制系统的开环传递函数 )12()13()(++=s s s K s G 试用解析法绘出开环增益K 从零增加到无穷时的闭环根轨迹图。
解：系统开环传递函数为)2/1()3/1()2/1()3/1(2/3)(++=++=s s s K s s s K s g G 有两个极点：（0＋ｊ０），（－1/2＋ｊ０），有一个零点（-1/3，j0）。
根轨迹如图中红线所示。
4-3 已知开环零、极点分布如图4-28所示，试概略绘出相应的闭环根轨迹图。
图4-28 开环零、极点分布图4-4 设单位反馈控制系统开环传递函数如下，试概略绘出相应的闭环根轨迹图(要求确定分离点坐标d)： (1) )15.0)(12.0()(++=s s s Ks G解：系统开环传递函数为)2)(5()2)(5(10)(++=++=s s s K s s s Ks g G 有三个极点：（0＋ｊ０），（－2＋ｊ０），（－5＋ｊ０）没有零点。
分离点坐标计算如下：051211=++++d d d 3解方程的010142=++d d 7863.31−=d ，d 88.02−=取分离点为88.0−=d根轨迹如图中红线所示。
（2） )12()1()(++=s s s K s G解：系统开环传递函数为)5.0()1()5.0()1(2/)(++=++=s s s K s s s K s g G有两个极点：（0＋ｊ０），（－0.5＋ｊ０），有一个零点（－1＋ｊ０）。
分离点坐标计算如下：115.011+=++d d d 解方程的05.022=++d d 7.11−=d ，d 29.02−=取分离点为7.11−=d ，29.02−=d 根轨迹如图中红线所示。
1请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。
解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。
如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。
外扰是系统的输入量。
2电；一般需要⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。
如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。
⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。
常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。
3请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；4解：（1（2（32-1图2-1习题2-1质量－弹簧－摩擦系统示意图解：显然，系统的摩擦力为dtt dx f)(，弹簧力为)(t kx ，根据牛顿第二运动定律有 移项整理，得系统的微分方程为2-2试列写图2-2所示机械系统的运动微分方程。
解：由牛顿第二运动定律，不计重力时，得 整理得2-3（1（2（3解：（1（2）f (（3）(f 2-4（1（2（3）)1()(2+=s s s F 解：（1）112()(2)(5)25s F s s s s s --==+++++（2）226211()(3)3s F s s s s s s --==++++ （3）22225115()(1)1s s s F s s s s s -+-==+++图2-2习题2-2机械系统示意图2-5试分别列写图2-3中各无源网络的微分方程（设电容C上的电压为)(tuc ，电容1C上的电压为)( 1tuc，以此类推）。
自动控制原理—勘误表1. 自动控制的一般概念1.1 P7：图1-6给出的系统中无开环控制器(扰动补偿)。
1.2 P18：1-7题第一问后，改为“对于图1-21按用水量扰动设计的补偿装置(开环控制)，当冷水温度变化时，出口热水温度如何变化？原补偿装置能否补偿这个温度变化？”1.3 P18：1-8题，“…生产过程中，在最佳湿度条件下出粉率最高，因此…”。
2. 控制系统的数学模型 2.1 P21：图2-2中， 2.2 P21：16行，“…，e C 是反电动势系数。
”2.3 P21：23行，“电动机轴上的转动惯量；)(t M c 是作用在电动机轴上的负载力矩。
”2.4 P23：式(2-17)，…211z z M c +ω； 式(2-20)，c c M z z M 21='。
2.5 P23：图2-5中，应标出测速电机的电压t u 极性，+接地。
2.6 P56：“(2)由系统结构图绘制信号流图”叙述混乱，注意听课。
2.7 P56：图2-41(a)是据方框图2-23(h)绘制的。
图中s M 应改为m s M M -。
2.8 P56：倒2行，“…精简节点的数目，尽可能(方便)地省去只有一个输出的节点。
例如，图2-41(b)中的节点m M 。
”删除后续部分。
2.9 P68：倒2行，“…2/T t e -”2.10 P71：题2-9中，t t e e t c --+-=221)(。
2.11 P72：图2-63中，1K -和2K -都改为K -。
2.12 P73：题2-23的表格中，1行11列的250改为230。
2.13 P74：题2-23中，“(2)若该对象可用具有延迟的二阶惯性环节…时间常数1T 和2T 。
”2.14 P74：题2-24的表格中，2行4列的0.045改为0.04；)(t y 改为)(v y 。
3. 线性系统的时域分析法3.1 P85：图3-9(a)中，n ζω应改为n ζω-。
图3-9中增加说明：(a)01<<-ζ (b)1-<ζ (c)10<<ζ (d)0=ζ (e)1=ζ(f)1>ζ3.2 P95：图3-20下一行，0.004改为0.002。
