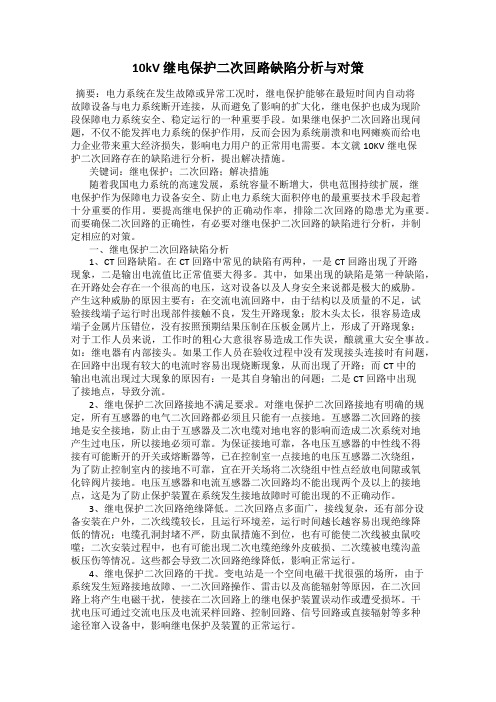

10kV 继电保护二次回路缺陷分析与对策摘要：电力系统在发生故障或异常工况时，继电保护能够在最短时间内自动将故障设备与电力系统断开连接，从而避免了影响的扩大化，继电保护也成为现阶段保障电力系统安全、稳定运行的一种重要手段。
如果继电保护二次回路出现问题，不仅不能发挥电力系统的保护作用，反而会因为系统崩溃和电网瘫痪而给电力企业带来重大经济损失，影响电力用户的正常用电需要。
本文就10KV继电保护二次回路存在的缺陷进行分析，提出解决措施。
关键词：继电保护；二次回路；解决措施随着我国电力系统的高速发展，系统容量不断增大，供电范围持续扩展，继电保护作为保障电力设备安全、防止电力系统大面积停电的最重要技术手段起着十分重要的作用。
要提高继电保护的正确动作率，排除二次回路的隐患尤为重要。
而要确保二次回路的正确性，有必要对继电保护二次回路的缺陷进行分析，并制定相应的对策。
一、继电保护二次回路缺陷分析1、CT回路缺陷。
在CT回路中常见的缺陷有两种，一是CT回路出现了开路现象，二是输出电流值比正常值要大得多。
其中，如果出现的缺陷是第一种缺陷，在开路处会存在一个很高的电压，这对设备以及人身安全来说都是极大的威胁。
产生这种威胁的原因主要有：在交流电流回路中，由于结构以及质量的不足，试验接线端子运行时出现部件接触不良，发生开路现象；胶木头太长，很容易造成端子金属片压错位，没有按照预期结果压制在压板金属片上，形成了开路现象；对于工作人员来说，工作时的粗心大意很容易造成工作失误，酿就重大安全事故。
如：继电器有内部接头。
如果工作人员在验收过程中没有发现接头连接时有问题，在回路中出现有较大的电流时容易出现烧断现象，从而出现了开路；而CT中的输出电流出现过大现象的原因有：一是其自身输出的问题；二是CT回路中出现了接地点，导致分流。
2、继电保护二次回路接地不满足要求。
对继电保护二次回路接地有明确的规定，所有互感器的电气二次回路都必须且只能有一点接地。

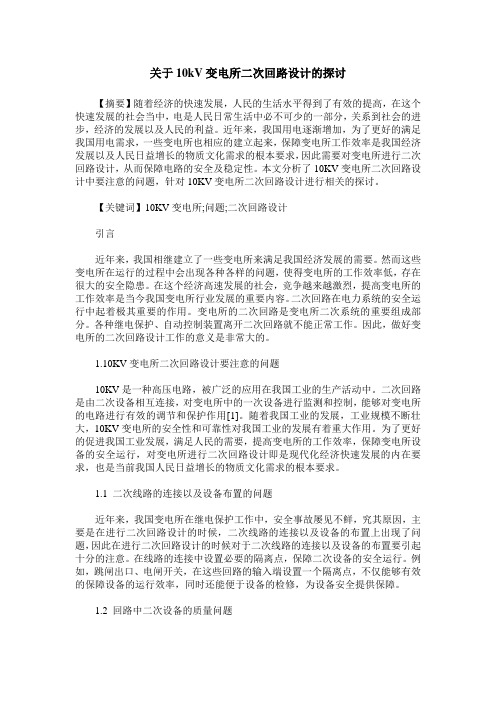

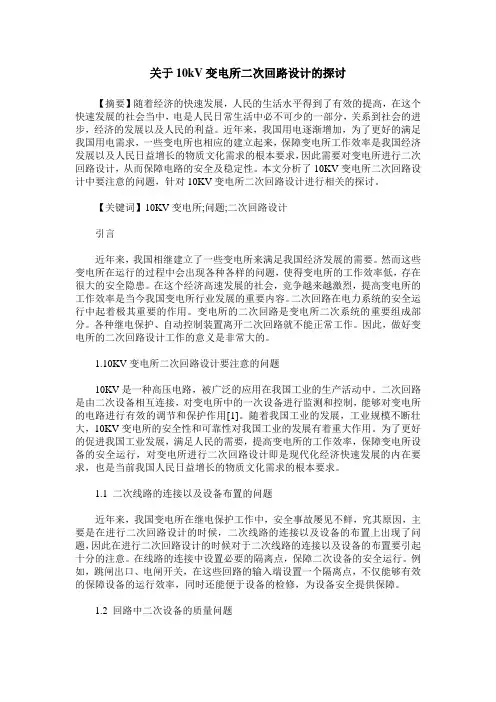

关于10kV变电所二次回路设计的探讨【摘要】随着经济的快速发展，人民的生活水平得到了有效的提高，在这个快速发展的社会当中，电是人民日常生活中必不可少的一部分，关系到社会的进步，经济的发展以及人民的利益。
近年来，我国用电逐渐增加，为了更好的满足我国用电需求，一些变电所也相应的建立起来，保障变电所工作效率是我国经济发展以及人民日益增长的物质文化需求的根本要求，因此需要对变电所进行二次回路设计，从而保障电路的安全及稳定性。
本文分析了10KV变电所二次回路设计中要注意的问题，针对10KV变电所二次回路设计进行相关的探讨。
【关键词】10KV变电所;问题;二次回路设计引言近年来，我国相继建立了一些变电所来满足我国经济发展的需要。
然而这些变电所在运行的过程中会出现各种各样的问题，使得变电所的工作效率低，存在很大的安全隐患。
在这个经济高速发展的社会，竞争越来越激烈，提高变电所的工作效率是当今我国变电所行业发展的重要内容。
二次回路在电力系统的安全运行中起着极其重要的作用。
变电所的二次回路是变电所二次系统的重要组成部分。
各种继电保护、自动控制装置离开二次回路就不能正常工作。
因此，做好变电所的二次回路设计工作的意义是非常大的。
1.10KV变电所二次回路设计要注意的问题10KV是一种高压电路，被广泛的应用在我国工业的生产活动中。
二次回路是由二次设备相互连接，对变电所中的一次设备进行监测和控制，能够对变电所的电路进行有效的调节和保护作用[1]。
随着我国工业的发展，工业规模不断壮大，10KV变电所的安全性和可靠性对我国工业的发展有着重大作用。
为了更好的促进我国工业发展，满足人民的需要，提高变电所的工作效率，保障变电所设备的安全运行，对变电所进行二次回路设计即是现代化经济快速发展的内在要求，也是当前我国人民日益增长的物质文化需求的根本要求。
1.1 二次线路的连接以及设备布置的问题近年来，我国变电所在继电保护工作中，安全事故屡见不鲜，究其原因，主要是在进行二次回路设计的时候，二次线路的连接以及设备的布置上出现了问题，因此在进行二次回路设计的时候对于二次线路的连接以及设备的布置要引起十分的注意。

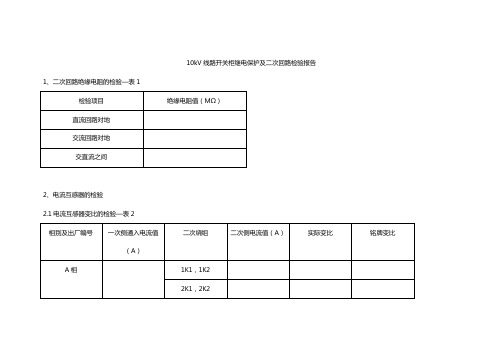

10kV线路开关柜继电保护及二次回路检验报告1、二次回路绝缘电阻的检验—表1
2、电流互感器的检验
2.1电流互感器变比的检验—表2
2.2电流互感器极性的检验—表3
2.3电流互感器伏安特性的检验—表4
3、微机保护装置的检验3.1保护装置外观检验—表5
3.2保护装置逆变电源的检查—表6
3.3定值整定、修改、核对—表7
3.4软件版本检查—表8
3.5电流、电压零漂校验—表9
3.6电流、电压采样精度检验—表10
3.7开关输入量的检查—表11
3.7保护定值校验—表12
3.8低周减载校验—表13
3.9断路器跳闸电压的检验—表14
3.10保护装置整租传动试验—表15
3.11过流Ⅰ、Ⅱ、Ⅲ复合电压闭锁功能的检验—表16
4、二次回路正确性检验—表17
5、交流不间断电源UPS可靠性的检验—表18。

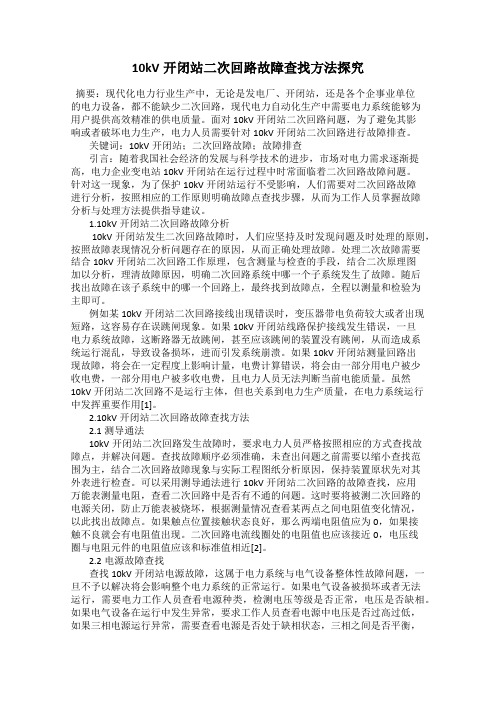

10kV开闭站二次回路故障查找方法探究摘要：现代化电力行业生产中，无论是发电厂、开闭站，还是各个企事业单位的电力设备，都不能缺少二次回路，现代电力自动化生产中需要电力系统能够为用户提供高效精准的供电质量。
面对10kV开闭站二次回路问题，为了避免其影响或者破坏电力生产，电力人员需要针对10kV开闭站二次回路进行故障排查。
关键词：10kV开闭站；二次回路故障；故障排查引言：随着我国社会经济的发展与科学技术的进步，市场对电力需求逐渐提高，电力企业变电站10kV开闭站在运行过程中时常面临着二次回路故障问题。
针对这一现象，为了保护10kV开闭站运行不受影响，人们需要对二次回路故障进行分析，按照相应的工作原则明确故障点查找步骤，从而为工作人员掌握故障分析与处理方法提供指导建议。
1.10kV开闭站二次回路故障分析10kV开闭站发生二次回路故障时，人们应坚持及时发现问题及时处理的原则，按照故障表现情况分析问题存在的原因，从而正确处理故障。
处理二次故障需要结合10kV开闭站二次回路工作原理，包含测量与检查的手段，结合二次原理图加以分析，理清故障原因，明确二次回路系统中哪一个子系统发生了故障。
随后找出故障在该子系统中的哪一个回路上，最终找到故障点，全程以测量和检验为主即可。
例如某10kV开闭站二次回路接线出现错误时，变压器带电负荷较大或者出现短路，这容易存在误跳闸现象。
如果10kV开闭站线路保护接线发生错误，一旦电力系统故障，这断路器无故跳闸，甚至应该跳闸的装置没有跳闸，从而造成系统运行混乱，导致设备损坏，进而引发系统崩溃。
如果10kV开闭站测量回路出现故障，将会在一定程度上影响计量，电费计算错误，将会由一部分用电户被少收电费，一部分用电户被多收电费，且电力人员无法判断当前电能质量。
虽然10kV开闭站二次回路不是运行主体，但也关系到电力生产质量，在电力系统运行中发挥重要作用[1]。
2.10kV开闭站二次回路故障查找方法2.1测导通法10kV开闭站二次回路发生故障时，要求电力人员严格按照相应的方式查找故障点，并解决问题。
高压开关柜有哪些二次回路-怎样读二次回路接线图高压开关柜有哪些二次回路?怎样读二次回路接线图一、高压开关柜有哪些二次回路高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。
从我厂高压电动机继电保护、测量及表计配置情况来看，开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路(连锁、开关柜按钮、控制)、控制小母线跳闸回路(控制、开关柜按钮、事故按钮、低电压、连锁、保护)、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。
二、怎样读二次回路接线图二次回路接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括:(1)归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
(2)展开式原理图，就是将各元件分解为若干部分，例如:上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。
如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
习惯上常把归总式原理图简称为原理图。
归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。
10kV二次回路梳理一、合闸回路1、合闸原理：通入电源（DC220V）触发合闸按钮流入PLC发出合闸命令使开关（断路器）接收到合闸指令触发合闸线圈的原理来实现。
2、合闸回路:通过控制电源FB30（DC220V）流入远方/就地转换开关，触发合闸按钮或遥控合闸开关（F650装置）经合闸允许触点流入断路器小车（QB）的位置接点（依次流入断路器辅助接点（S12）、手车摇杆及位置联锁接点（S6）、储能位置辅助接点（S2）、断路器辅助接点（S11）、断路器合闸线圈（F2））最终流入控制电源FB30，构成合闸回路。
合闸回路分为就地合闸回路和远控合闸回路。
（1）就地合闸回路：+KM（控制电源DC220V）→101（连接线）→X1:1→就地位置（SS31①、②）→合闸按钮（SS30③、④）→合闸允许F650（F25、F26）→X1：17→QB：4（→S12(21、22)→S61(①、②)→S6(①、②）→S2（⑨、⑩）→S11（11、12）→合闸线圈（F2）→）QB：14→X1：10→102（连接线）→-KM（控制电源DC220V）（2）远方合闸回路:+KM（控制电源DC220V）→101（连接线）→X1:1→远方位置（SS31③、④）→X1：15→遥控合闸F650（F21、F22）→合闸允许F650（F25、F26）→X1：17→QB：4（→S12(21、22)→S61(①、②)→S6(①、②）→S2（⑨、⑩）→S11（11、12）→合闸线圈（F2）→）QB：14→X1：10→102（连接线）→-KM（控制电源DC220V）（此合闸回路仅适用于施耐德设备）3、合闸闭锁电磁铁作用是不得电时不得合闸，是一个卡住了合闸按钮的机构，只有得电的合闸按钮才能按下去。
主要防止人员误碰合闸回路造成事故或小车不到位合闸造成事故，其闭锁回路还可以与隔离开关、负荷开关等组成电气联锁。
(1)合闸闭锁电磁铁回路：通过控制电源FB30（DC220V）经控制回路流入断路器小车的位置接点（依次流入限位开关接点、断路器手车（Q1）电磁铁（Y1））最终流入控制电源FB30，使其合闸按钮具备合闸条件，构成合闸闭锁电磁铁回路工作位状态，合闸闭锁电磁铁回路：+KM（控制电源DC220V）→101（连接线）→X1:4→QB：10（→S9（44、43）→Q1（断路器）→S11（⑨、⑩）→Y1（E2、E1）→）QB：20→X1：12→102（连接线）→-KM（控制电源DC220V）.试验位状态，合闸闭锁电磁铁回路：+KM（控制电源DC220V）→101（连接线）→X1:5→QB：49（→S8（44、43）→Q1（断路器）→S11（⑨、⑩）→Y1（E2、E1）→）QB：20→X1：12→102（连接线）→-KM（控制电源DC220V）4、防跳继电器只有电流、电压两个线圈。
10kV开关柜二次回路1、10kV/35kV采用测控、保护一体设计2、断路器的控制方式：就地、远控（就地：开关操作机构处或测控装置上的控制开关；远控：变电所后台机或调度台）3、控制回路：断路器操作机构提供跳合闸线圈（跳闸线圈串联断路器常开节点，合闸线圈串联常闭节点）测控保护装置上有远控、就地切换开关手动合闸、遥控合闸、重合闸手动跳闸、遥控跳闸、保护跳闸重合闸启动条件：控制开关与断路器位置不对应启动（KKJ合后位置继电器的常开触点与TWJ跳闸位置继电器的常开触点串联启动，合后位置继电器的常开触点仅在手动跳闸和遥控跳闸后返回）防跳：防止出现断路器的跳跃现象：合于故障线路，保护跳闸，此时若控制开关粘合又会去合开关，再保护跳开关....，对断路器损害很大。
防跳在测控、保护装置中包含（对于电压等级较高的防跳回路在操作箱中），同时断路器的操作机构回路中也有，但是一般使用前者当中的防跳回路4、信号回路：开入：为了防止干扰采用光电隔离设备，一个二极管和一个三极管，例如手车位置信号（运行、试验）等输出：HWJ、TWJ的常开触点与R、G颜色的灯串联，指示当前断路器的位置；HWJ 串联在跳闸回路，TWJ串联在合闸回路，灯亮同时还代表跳闸回路和合闸回路完好。
5、电压切换回路10kV、35kV开关柜通常采用单母线分段接线，每段设一个电压互感器间隔。
对于分散就地安装的保护测控装置，电压切换装置一般设在母联间隔；对于集中布置形式，切换装置设在主控室切换原理：1）采集母联开关两侧的闸刀位置信号，对于手车柜使用手车行程开关的辅助触点，两侧闸刀合上后对YQJ3和YQJ4励磁2)YQJ3和YQJ4的动合触点与母联断路器的动合触点以及YQJ1和YQJ2串联，此时若母联开关合上，则对YQJ1和YQJ2励磁3)YQJ1和YQJ2的动合触点连接一段母线电压(A630、B630、C630/A630j、B630j、C630j)和二段母线电压（A640、B640、C640/A640j、B640j、C640j），从而实现电压的切换（并列）附注：10/35kV电压互感器供3组二次绕组，一组用于保护、测量；一组用于计量；还有一组用于绝缘监督，开口三角形，单相接地时3U0=100V。

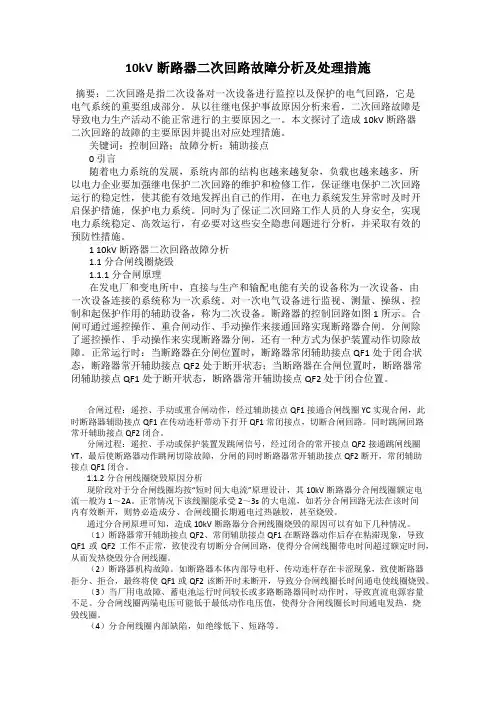

10kV断路器二次回路故障分析及处理措施杨耀辉摘要：断路器是变电站中非常重要的设备，如果发生二次回路故障，将极大地影响变电站的运行情况。
因此，相关人员要认真分析断路器二次回路故障发生的原因，并采取有效的措施及时处理，以保障变电站的稳定运行。
基于此本文分析了10kV断路器二次回路故障分析及处理措施。
关键词：10kV断路器；二次回路故障；处理措施1、二次回路的工作原理在发电厂，变电所中，发电机，变压器，电动机，开关（断路器），隔离开关等叫一次设备.为了安全，经济地发、供电，对一次设备及其电路进行测量，操作和保护而装设的辅助设备，例如各种测量仪表，控制开关，信号器具，继电器等，叫做二次设备.连接二次设备的电路，就叫做二次回路.在变电站中输送和分配电能的高压电气设备。
变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
2、10kV断路器二次回路故障2.1分合闸线圈烧毁目前，分合闸线圈都是按照“短时间大电流”原理设计的，其10kV断路器分合闸线圈额定电流一般为1～2A。
正常情况下，该线圈能承受2～3s的大电流，如果分合闸回路无法在该时间内有效断开，则势必造成分、合闸线圈长期通电过热融胶，甚至烧毁。
由分合闸原理可知，造成10kV断路器分合闸线圈烧毁的原因有以下几点：①断路器常开辅助接点QF2、常闭辅助接点QF1在断路器动作后存在黏滞现象，导致QF1或QF2工作不正常，没有切断分合闸回路，使得分合闸线圈带电时间超过额定时间，从而发热烧毁分合闸线圈。
②断路器机构故障。
比如断路器本体内部导电杆、传动连杆存在卡涩现象，致使断路器拒分、拒合，最终将使QF1或QF2该断开时未断开，导致分合闸线圈长时间通电，线圈被烧毁。
10kV开关柜专题--10kV出线柜二次接线的分析
本章主要针对常用的GZS1开关柜、XGN开关柜，对开关柜二次接线
进行分析。
1、综述
10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装
的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线
KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，
从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，
下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-1
2.1继电器室
继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室
10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
正常运行时，断路器手车在运行位置，断路器在合闸位置，二次线插头与插座联接；手动跳闸后，断路器在分闸状态、手车在运行位置；用专用摇把将断路器手车摇出，至试验位置，可以将二次插头拔下（手车在运行位置时拔不下来）；继续摇，手车退出断路器室，处于断开位置。
断开位置：断路器与一次设备（母线）没有联系，失去操作电源（二次插头已经拔下），断路器处于分闸位置；
试验位置：二次插头可以插在插座上，获得电源。
断路器可以进行合闸、分闸操作，对应指示灯亮；断路器与一次设备没有联系，可以进行各项操作，但是不会对负荷侧有任何影响，所以称为试验位置。
运行位置：断路器与一次设备有联系，合闸后，功率从母线经断路器传至输电线路。
中置柜没有传统意义上隔离开关的概念，手车在试验位置时，就相当于传统的隔离开关断开，即断路器与主电路（一次母线）有了明显断开点。
图8-1-2、8-1-3所示为VS1真空断路器、GZS开关柜内部剖面。
图8-1-2
图
8-1-3
图8-1-2中的就是VS1断路器手车，它像个抽屉一样放在开关柜里，紫色框内就是轨道上的滑轮，红色框内是二次接线插头（处于拔下状态），绿色框内是断路器的动触头。
图8-1-3中框内设备与8-1-2
相同，二次接线插头处于插上位置。
我们选用的模型是：微机保护选用南瑞RCS-9611A，开关柜选用常熟开关厂KZN1开关柜。
（不同厂家的中置柜有各种各样稀奇古怪的型号）
2.3 RCS-9611A
RCS-9611A是南瑞公司用于小电流接地系统线路的微机保护装置，配置三段式过流、三段式零序过流/小电流接地选线、重合闸。
其电流电压回路如图8-2-1，操作回路如图8-2-2，开入量回路如图8-2-3。
图
8-2-1 （点击看大图）
图8-2-1中可以看出，需要接入的模拟量是：母线电压、线路电压（几乎没有10kV线路会装设线路PT）、保护电流（三相，实际工程中10kV 线路一般只配置两相CT）、测量电流（两相）、零序电流。
图
8-2-2 （点击看大图）
图8-2-2中可以看出，这个操作回路比RCS-941的操作回路简单了很多。
红色框内的设备（把手、压板）并不是RCS-9611的一部分，它们由开关柜厂家提供，安装在继电器室面板上。
图
8-2-3 （点击看大图）
图8-2-3为装置的遥信回路。
与110kV电压等级设备的保护装置不同，35/10kV设备的保护、测控是一体化设计，即整合在一个装置中。
对比一下，在RCS-941A中，你肯定找不到测量电流、开关量输入回路，
它需要CSI-200E之类的测控装置或常规控制屏与它配合来提供这些功能。
2.4 KZN1-12-04开关柜
10kV线路一次设备主接线如图8-3-1所示，与架空线路相比，少了隔离开关、B相电流互感器，多了零序电流互感器TA。
图
8-3-1 （点击看大图）
B相电流互感器的作用：在一般书上提到都是只装A、C相电流互感器，现在为什么装B相CT呢？这主要是考虑到小电流接地选线功能。
10kV架空线路，在单相接地时允许继续运行一段时间，但是需要确定是哪条线路接地，以便尽快查线检修，即“选线”。
选线的依据是，该线路的零序电流是否为零。
零序电流为三相电流的矢量和，正常时理论值为零，单相接地时，实测零序电流不为零，即可判断该线路故障，所以，需要配置三相CT来计算零序电流。
对于电缆出线而言，在高压（10kV）电缆上配置了专用的零序电流互感器，不需要再用三相CT之和来计算，所以配置A、C两相CT来实现保护功能即可，这与书上的说法并不矛盾。
10kV开关柜二次原理图依照RCS-9611A原理图绘制，主要也分为电流电压回路、操作回路、开关量输入回路。
分别如图8-3-2、8-3-3、8-3-4、8-3-5所示。
图
8-3-2 （点击看大图）
图8-3-2为电流回路，包括：保护、测量、计量、小电流接地选线，保护装置与电度表安装在开关柜上，所有接线均为开关厂接好。
小电流接地选线装置安装在主控室，需要用控制电缆将零序电流L401、N400接至该装置。
图
8-3-3 （点击看大图）
图8-3-3为电压回路，包括：保护电压（兼测量电压）、计量电压，均从柜顶小母线引下来。
保护电压在进入保护装置前，必须经过一个空气开关，如图4QF。
计量电压则不用。
图
8-3-4 （点击看大图）
图8-3-4为操作回路，主要包括控制把手、微机操作回路与断路器机构的配合。
图片有点小，请（点击看大图）。
在很多简化画法中，断路器机构的合闸回路往往被画成图8-3-5中的样子：又“弹簧已储能S1常开”“断路器分闸DL常闭”“合闸线圈HQ”串联组成，或者加上“试验位置SW、运行位置YW常开并联”，以表示“断路器手车只有在试验位置和运行位置时才能合闸”。
实际上，VS1断路器往往配有一个合闸闭锁电磁铁，它有一个手车行程开关（类似于一个继电器）控制，当手车处于试验位置、运行位置以外的位置时，电磁铁失电，
其辅助接点断开合闸回路，这属于中置柜的电气闭锁（中置柜的电气闭锁还有许多，比如带电不能打开开关柜后门等）。
10kV中置柜具有完善的电气闭锁及机械闭锁功能，在手车处于非试验/运行位置时，机械闭锁功能会自动完成对合闸操作的闭锁，所以不需要再在合闸回路里利用SW、YW进行闭锁。
（试验位置S8、运行位置S9很多时候也被标成SW、YW以便理解）
图8-3-5 （点击看大图）
图
8-3-6 （点击看大图）
图8-3-6为开关量输入回路，对中置柜而言，最主要的信号包括：试验位置（S8常开）、运行位置（S9常开）、地刀合位（QE常开）、弹簧未储能（S1常闭）。
断路器的位置可以不用接入，因为微机保护可以根据自身操作回路的HWJ、TWJ判别。
综上所述，对二次设计而言，10kV开关柜是最省事的，只需要将零序电流引出至小电流接地选线装置即可，其余的二次接线都由厂家完成。
配线图的看法，在此不再赘述，关键一点就是参照原理图，然后根据两个安装单位的编号互相对照即可。
3、XGN开关柜的二次接线
XGN开关柜为固定式开关设备，配置真空断路器（固定安装，不象中置柜那样可以利用手车拉出来），有独立的隔离开关，相当于把架空出线间隔的设备集中到一个开关柜里。
XGN开关柜没有专门的二次接线插头，所有的二次配线都是通过控制电缆完成的。
除了将开关量输入回路中“试验位置、运行位置”换成“上隔离1G合位、下隔离2G合位”外，它的二次接线与中置柜是一样的。
