浅谈高压开关柜二次回路设计

二、电压互感器1 功能：（1）将系统高电压变换成100V标准低电压，使测量仪表及继电器的电压线圈制造标准化。

（2）将一次高压回路与二次回路相隔离，从而保证了工作人员和二次设备的安全。

2 技术参数：（1）电压比——一次电压与二次电压的比值（2）误差等级与二次负荷电压互感器的铭牌上所标注的“误差等级”即为电压互感器的准确度等级，通常有——测量级（二次绕组）：0.2级、0.5级、1级、3级保护级（剩余绕组）：3P级、6P级准确度等级的数，就是电压互感器电压比误差限值的百分值，如准确度等级为0.5，则表示电压互感器在额定电压时的电压比误差限值为±0.5%。

准确级次与二次负荷有直接关系，不同误差等级下的负载容量是不同的。

例如JDZX10电压互感器的误差等级及二次负荷见下表：一次侧分别接高压侧A、B、C三相。

可供测量三相线电压，或电压继电器，不能测量相对地电压。

接线简单，可节省一台电压互感器。

序磁通不能在铁心内形成闭合磁路，只能通过空气或油形成磁阻很大的闭合磁路，导致零序电流增加很多，使互感器的线圈发热而烧毁。

所以普通三相三铁心柱式的电压互感器不能用来作绝缘监察用。

作为绝缘监察只能采用三相五柱式的电压互感器，或三台单相电压互感器作Y0y O连接。

5 电压互感器安装和接线时注意的问题（1）针对不同级别的电压互感器，其一次侧的接线，无论对地和相间，其安全距离要符合国标的规定。

（2）安装位置要便于接线检修。

由于各种型号电压互感器的结构不同，同时受到安装位置，电源方向的限止，安装在实际应用中，电压互感器的接线方式里，通常有三种接地点：一次绕组中性点接地；二次绕组的一点接地；互感器铁心接地。

虽然形式上都是接地，但作用却不尽相同。

（1）一次侧接地当电压互感器按V-V方式连接时，显然一次侧是不允许接地的。

因为任何一端接地，都会造成系统一相接地故障。

但当电压互感器由三只单相电压互感器组成星形时，或三相五柱式电压互感器，其一次侧中性点必须接地，其目的是使中性点电位强制为零，当系统发生单相接地故障时，会有零序电流出现，使零序电流引成通路。

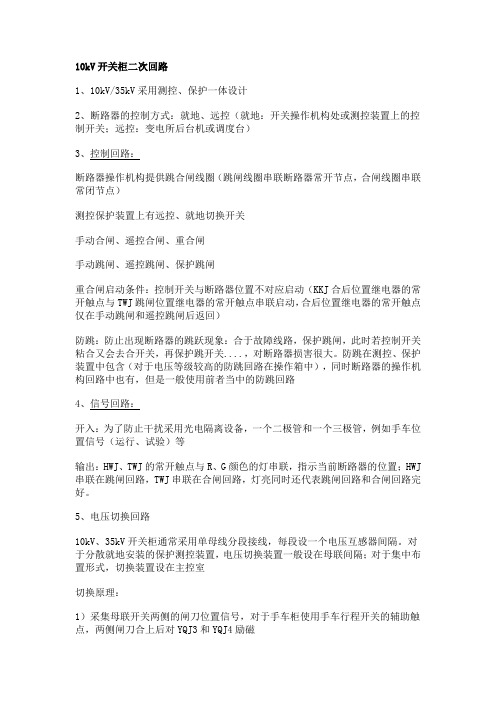

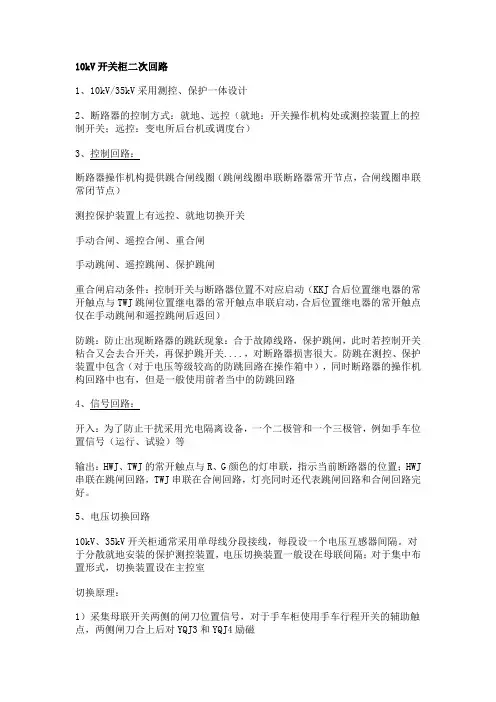

10kV开关柜二次回路1、10kV/35kV采用测控、保护一体设计2、断路器的控制方式：就地、远控（就地：开关操作机构处或测控装置上的控制开关；远控：变电所后台机或调度台）3、控制回路：断路器操作机构提供跳合闸线圈（跳闸线圈串联断路器常开节点，合闸线圈串联常闭节点）测控保护装置上有远控、就地切换开关手动合闸、遥控合闸、重合闸手动跳闸、遥控跳闸、保护跳闸重合闸启动条件：控制开关与断路器位置不对应启动（KKJ合后位置继电器的常开触点与TWJ跳闸位置继电器的常开触点串联启动，合后位置继电器的常开触点仅在手动跳闸和遥控跳闸后返回）防跳：防止出现断路器的跳跃现象：合于故障线路，保护跳闸，此时若控制开关粘合又会去合开关，再保护跳开关....，对断路器损害很大。

防跳在测控、保护装置中包含（对于电压等级较高的防跳回路在操作箱中），同时断路器的操作机构回路中也有，但是一般使用前者当中的防跳回路4、信号回路：开入：为了防止干扰采用光电隔离设备，一个二极管和一个三极管，例如手车位置信号（运行、试验）等输出：HWJ、TWJ的常开触点与R、G颜色的灯串联，指示当前断路器的位置；HWJ 串联在跳闸回路，TWJ串联在合闸回路，灯亮同时还代表跳闸回路和合闸回路完好。

5、电压切换回路10kV、35kV开关柜通常采用单母线分段接线，每段设一个电压互感器间隔。

对于分散就地安装的保护测控装置，电压切换装置一般设在母联间隔；对于集中布置形式，切换装置设在主控室切换原理：1）采集母联开关两侧的闸刀位置信号，对于手车柜使用手车行程开关的辅助触点，两侧闸刀合上后对YQJ3和YQJ4励磁2)YQJ3和YQJ4的动合触点与母联断路器的动合触点以及YQJ1和YQJ2串联，此时若母联开关合上，则对YQJ1和YQJ2励磁3)YQJ1和YQJ2的动合触点连接一段母线电压(A630、B630、C630/A630j、B630j、C630j)和二段母线电压（A640、B640、C640/A640j、B640j、C640j），从而实现电压的切换（并列）附注：10/35kV电压互感器供3组二次绕组，一组用于保护、测量；一组用于计量；还有一组用于绝缘监督，开口三角形，单相接地时3U0=100V。

高压开关柜有哪些二次回路-怎样读二次回路接线图高压开关柜有哪些二次回路?怎样读二次回路接线图一、高压开关柜有哪些二次回路高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。

从我厂高压电动机继电保护、测量及表计配置情况来看，开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路(连锁、开关柜按钮、控制)、控制小母线跳闸回路(控制、开关柜按钮、事故按钮、低电压、连锁、保护)、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。

二、怎样读二次回路接线图二次回路接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括:(1)归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

(2)展开式原理图，就是将各元件分解为若干部分，例如:上述电流继电器便分成线圈和触点两部分。

它们在图中并不位于一起，而是分散在有关回路中。

根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。

安装图包括屏面布置图和屏后接线图。

屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。

而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。

二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。

如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。

习惯上常把归总式原理图简称为原理图。

归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

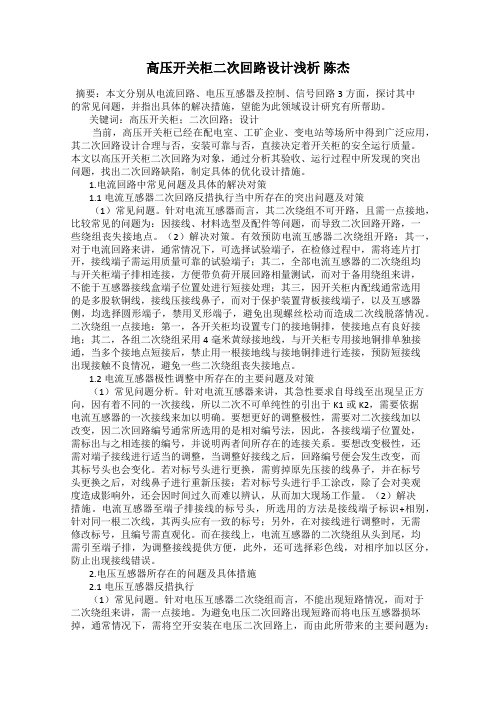

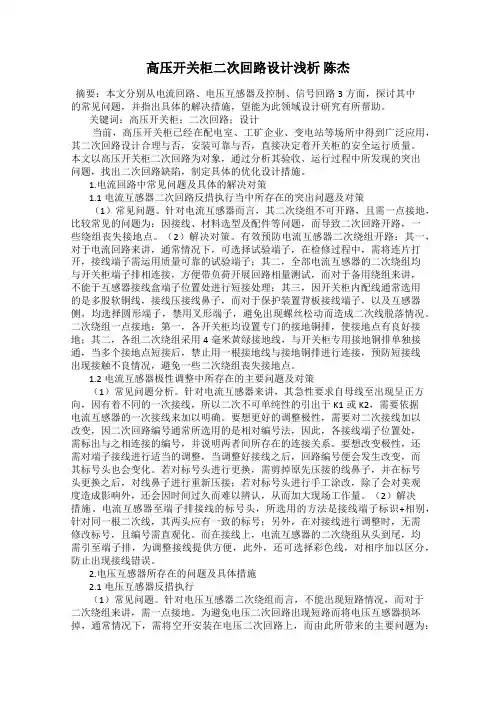

高压开关柜二次回路设计浅析陈杰摘要：本文分别从电流回路、电压互感器及控制、信号回路3方面，探讨其中的常见问题，并指出具体的解决措施，望能为此领域设计研究有所帮助。

关键词：高压开关柜；二次回路；设计当前，高压开关柜已经在配电室、工矿企业、变电站等场所中得到广泛应用，其二次回路设计合理与否，安装可靠与否，直接决定着开关柜的安全运行质量。

本文以高压开关柜二次回路为对象，通过分析其验收、运行过程中所发现的突出问题，找出二次回路缺陷，制定具体的优化设计措施。

1.电流回路中常见问题及具体的解决对策1.1电流互感器二次回路反措执行当中所存在的突出问题及对策（1）常见问题。

针对电流互感器而言，其二次绕组不可开路，且需一点接地，比较常见的问题为：因接线、材料选型及配件等问题，而导致二次回路开路，一些绕组丧失接地点。

（2）解决对策。

有效预防电流互感器二次绕组开路：其一，对于电流回路来讲，通常情况下，可选择试验端子，在检修过程中，需将连片打开，接线端子需运用质量可靠的试验端子；其二，全部电流互感器的二次绕组均与开关柜端子排相连接，方便带负荷开展回路相量测试，而对于备用绕组来讲，不能于互感器接线盒端子位置处进行短接处理；其三，因开关柜内配线通常选用的是多股软铜线，接线压接线鼻子，而对于保护装置背板接线端子，以及互感器侧，均选择圆形端子，禁用叉形端子，避免出现螺丝松动而造成二次线脱落情况。

二次绕组一点接地：第一，各开关柜均设置专门的接地铜排，使接地点有良好接地；其二，各组二次绕组采用4毫米黄绿接地线，与开关柜专用接地铜排单独接通，当多个接地点短接后，禁止用一根接地线与接地铜排进行连接，预防短接线出现接触不良情况，避免一些二次绕组丧失接地点。

1.2电流互感器极性调整中所存在的主要问题及对策（1）常见问题分析。

针对电流互感器来讲，其急性要求自母线至出现呈正方向，因有着不同的一次接线，所以二次不可单纯性的引出于K1或K2，需要依据电流互感器的一次接线来加以明确。

【微分享】高压开关柜与二次回路详解（图片用搜狗搜索吧）机电人脉 5 月27 日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。

（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。

A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。

全部母线用绝缘套管塑封。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在工作位置、试验位置之间移动。

静触头的隔板（活门）安装在手车室的后壁上。

手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。

D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。

柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1. 继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。

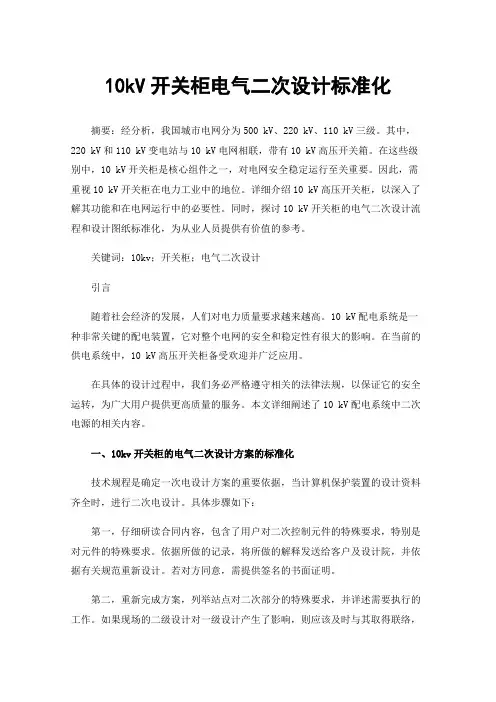

10kV开关柜电气二次设计标准化摘要：经分析，我国城市电网分为500 kV、220 kV、110 kV三级。

其中，220 kV和110 kV变电站与10 kV电网相联，带有10 kV高压开关箱。

在这些级别中，10 kV开关柜是核心组件之一，对电网安全稳定运行至关重要。

因此，需重视10 kV开关柜在电力工业中的地位。

详细介绍10 kV高压开关柜，以深入了解其功能和在电网运行中的必要性。

同时，探讨10 kV开关柜的电气二次设计流程和设计图纸标准化，为从业人员提供有价值的参考。

关键词：10kv；开关柜；电气二次设计引言随着社会经济的发展，人们对电力质量要求越来越高。

10 kV配电系统是一种非常关键的配电装置，它对整个电网的安全和稳定性有很大的影响。

在当前的供电系统中，10 kV高压开关柜备受欢迎并广泛应用。

在具体的设计过程中，我们务必严格遵守相关的法律法规，以保证它的安全运转，为广大用户提供更高质量的服务。

本文详细阐述了10 kV配电系统中二次电源的相关内容。

一、10kv开关柜的电气二次设计方案的标准化技术规程是确定一次电设计方案的重要依据，当计算机保护装置的设计资料齐全时，进行二次电设计。

具体步骤如下：第一，仔细研读合同内容，包含了用户对二次控制元件的特殊要求，特别是对元件的特殊要求。

依据所做的记录，将所做的解释发送给客户及设计院，并依据有关规范重新设计。

若对方同意，需提供签名的书面证明。

第二，重新完成方案，列举站点对二次部分的特殊要求，并详述需要执行的工作。

如果现场的二级设计对一级设计产生了影响，则应该及时与其取得联络，并提出一级主要装置的列表。

在签署了确定的文件之后，应该执行一份文件的保留。

第三，与一位设计师进行交流，了解提交审核的一次设计方案。

一次方案提交审核，并对二次方案进行了再确认，接着进行二次方案的设计工作。

对于紧急的生产进度，可实行同步作业。

第四，在提交第二次图纸前，积极与设计院和业主联系，了解车站的具体需求，包括直流、交流线路数，供电路数，关键开关数量，同一种类开关柜是否可共用，不同种类开关柜的钥匙是否可共用等，这些信息都需有文字说明。

【微分享】高压开关柜与二次回路详解(图片用搜狗搜索吧）机电人脉5月27日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。

（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。

A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。

全部母线用绝缘套管塑封。

在母线穿越开关柜隔板时，用母线套管固定。

如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在工作位置、试验位置之间移动。

静触头的隔板（活门）安装在手车室的后壁上。

手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。

D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。

柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。

2018年11月导线的超负荷运行情况,避免因为超负荷运转或者电流电压不稳定,导致线路出现损坏。

此外,还加强了配网线路的日常检修工作,通过定期的检修维护,确保配网线路的正常运行,避免不必要的故障发生,在降低维护成本的同时,提高整个电力系统运行的稳定性。

4.5以相关技术创新补不足随着科学技术的发展,越来越多的新技术和新材料被应用到配网点工程当中,有效地提高了配网工程建设的质量和性能。

本工程在进行10kV配网工程的建设过程中,不仅引入了更加实用性的配网材料,提高了配网线路的耐火性能和延展性能,而且还对后期的检修和故障处理技术进行了革新,有效地提升了配网后期检修视察和故障处理的效率,减少了人员的工作压力。

例如无人机在配网工程维护巡视工作上应用,充分发挥了无人机强大的机动性能,不仅降低了相关检修人员的工作量,而且还可以实现对偏僻或者高危区域的电网的检修工作,有效地提高了检修的安全性。

5结束语综上所述,随着电力资源重要性的日益突出,人们对电力企业的建设和管理水平也日渐关注。

本文结合实例分析了当前电力配电网工程建设过程中存在的问题,并针对问题提出了相对应的管理管理措施。

相关电网工作人员必须积极提高自身的专业素质能力,做好每一步的配电网工程建设工作,提高工程的建设和管理效率,降低电力损耗,提高电力企业的经济效益,推动电力行业的可持续发展。

参考文献[1]杨勇.10kV配电检修中危险点的判断及控制方法[J].中国科技投资,2018(16).[2]高善波.配电线路检修中危险点的判断及控制探究[J].商品与质量, 2015(39).[3]吴哲,郑天都,程卫东,等.10kV配电线路检修中危险点的预判及控制措施[J].工程技术:文摘版,2017(1):00200.收稿日期：2018-10-13作者简介：赵进军(1973-),男,湖南双峰人,工程师,本科,从事电力工程建设工作。

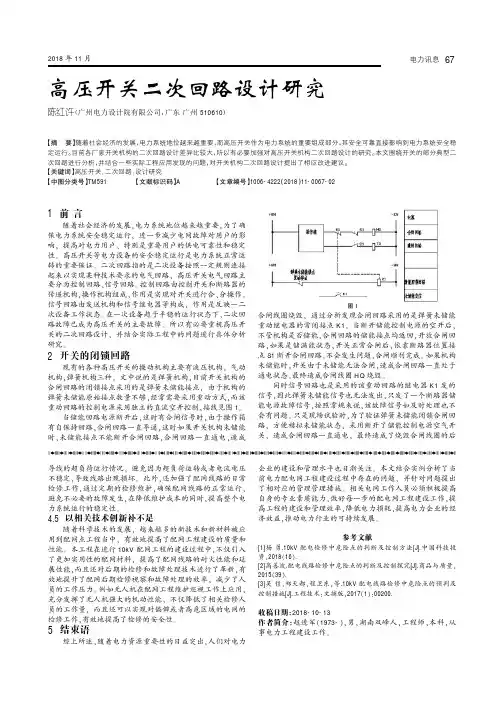

高压开关二次回路设计研究陈红许（广州电力设计院有限公司，广东广州510610）【摘要】随着社会经济的发展，电力系统地位越来越重要，而高压开关作为电力系统的重要组成部分，其安全可靠直接影响到电力系统安全稳定运行。

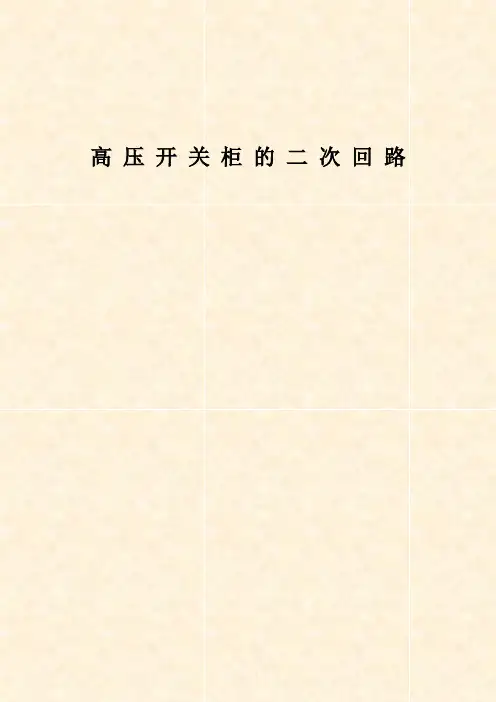

高压开关柜的二次回路前言变配电系统中的电气二次回路，作为一个技术分类来说，理论性和实践性都很强、内容很丰富，对于从事成套产品专业生产的行业来说，同样是一个重要的组成部分，二次回路的设计是否正确合理、安装是否可靠，对今后成套产品的安全运行有着十分密切的关系。

为了使从事高压开关柜电气工程设计的年轻学员，对二次回路理论上有所启发、在二次回路设计过程中有所帮助，为此编写了《高压开关柜的二次回路》。

本人从事本专业工作已五十余年，在长期地实践过程中遇到过各种困难和挫折、也有过不少失败的教训，总结这些挫折和教训也就是经验积累的过程，愿将此留给年轻学员，在学习过程中提供一些帮助。

高压开关柜的二次回路涉及面非常广泛、本人水平有限，因此只能针对从事高压开关柜电气工程设计工作的学员提供一些力所能及的帮助，错误和不妥之处在所难免，欢迎学员在学习过程中勇于提问，并恳请广大同行多提宝贵意见。

第一部分高压开关柜的一次系统和一次元件一、什么是高压开关柜的一次系统电力系统中凡是直接参与生产、输送、分配电能的设备及对这些设备进行控制、安全防护的设备均称为一次设备，如发电机、输电线路、变压器、母线、隔离开关、断路器、电流互感器、电压互感器、避雷器等。

将这些设备通过一定的方式连接起来、组成一个完整的系统，此系统称为一次系统。

一次系统可以由单独设备(如发电厂的发电机、变压器)分散安置，并通过母线、连接导体将其组合起来，也可以由成套装置来组成(如高低压开关柜)。

二、高压开关柜一次系统的组成部分电力系统的一次系统内容很广泛，高压开关柜仅是电力系统中的一个组成部分。

高压开关柜按其结构不同可以分很多种型式，如GG-1A型、KY1型、KY28型、XGN型等；但每一种型式的高压开关柜都包含以下几种不同功能——1、进线柜：通过控制设备或计量装置直接把系统电能送到主母线。

2、电压互感器柜：反映一次系统电压参数，有时把防止系统过电压的设备(避雷器)也装入该柜。
