土壤电阻率的测量方法土壤电阻率的测量土壤电阻率的测量通常采用四极法和模拟法。
一、四极法当被测接地装置的最大对角线D 较大，或在某些地区(山区或城区) 按要求布置电流极和电压极有困难时，可以利用变电所的一回输电线的两相导线作为电流线和电压线。
四极是指被测接地装置G 、测量用的电流极C 和电压极P 以及辅助电极S 。
辅助电极S 离被测接地装置边缘的距离dGS=30～100m 。
图1 是测量土壤电阻率的四极法的原理接线图，两电极之间的距离a 应等于或大于电极埋设深度h 的20 倍，即a≥20h。
由接地电阻测量仪的测量值R ，得到被测场地的视在土壤电阻率ρ=2πaR (1) 测量电极建议用直径不小于1.5cm 的圆钢或＜25×25×4 的角钢，其长度均不小于40cm 。
被测场地土壤中的电流场的深度，即被测土壤的深度，与极间距离a 有密切关系。
当被测场地的面积较大时，极间距离a 应相应地增大。
为了得到较合理的土壤电阻率的数据，最好改变极间距离a ，求得视在土壤电阻率ρ与极间距离a 之间的关系曲线ρ=f(a)，极间距离的取值可为5、10、15、20、30、40m 、?，最大的极间距离amax 可取拟建接地装置最大对角线的三分之二。
C 1P 1P 2C 2图1 四极法测量土壤电阻率原理图C 1和——测量用电流极C 2M ——接地电阻测量仪P 1和——测量用电压极P 2h ——测量电极埋设深度a ——测量电极之间的距离四极法测试后经得出的土壤电阻率计算值应根据测量时的情况进行季节系数修正。
计算接地装置的土壤电阻率时，应取雷雨季节中无雨水时最大的土壤电阻率，一般按下式计算：ρ=ρ0?ψ式中：ψ——季节系数；ρ0为其实测值；ρ为其计算值在计算接地电阻时，实测的土壤电阻率，要乘以表1中所列季节系数ψ1、ψ2或ψ3进行修正。
注：ψ1—测量前数天下过较长时间的雨，土壤很潮湿时用之; ψ2—测量时土壤较潮湿，具有中等含水量时用之；ψ3—测量时土壤干燥或测量前降雨不大时用之。
土壤电阻率的测试方法及测试结果分析高文信【摘要】基于电阻率测试的基本原理，提出了四极电测法测电阻率的计算公式，并对该测试方法的注意事项进行总结，最后，结合土壤条件对测试结果进行了分析，指出采用四极电测法测试土壤的电阻率数据准确，可为防雷设计提供合理的基础数据。
%On the basic principle of resistivity test, this paper puts forward the calculation formula of measuring resistivity by quadrupole electri-ca and summarize the test points for attention, last, the test results were analyzed combining with soil conditions, the paper points out the quad-ruple electrical measuring method can be adopted to measure the accurate specific resistance data of soil, so as to provide some reasonable foun-dation data for the lighting-shielding design.【期刊名称】《山西建筑》【年(卷),期】2014(000)018【总页数】3页(P66-67,68)【关键词】电阻率;测试方法;测试结果;分析【作者】高文信【作者单位】中国建筑材料工业地质勘查中心云南总队，云南昆明 650031【正文语种】中文【中图分类】TU411在工程建设中，防雷接地是其重要的一项工作。
对防雷接地装置而言，土壤电阻率数据的准确，将会给防雷设计提供依据。
因此，正确测试、分析土壤电阻率，不仅关系到接地电阻是否达标、接地寿命以及接地系统的成本，而且也是确保设备及建筑物有效避免雷击的关键。
土壤电阻率检测作业指导书1目的土壤电阻率是接地工程中一个重要的参数,直接影响接地装置的接地电阻的大小,为了正确合理的设计接地装置,必须进行土壤电阻率的测量.根据所测的土壤电阻率,可以通过一些措施有效地改善土壤. 2适用范围本作业指导书适用于恒山运维站所辖的变电站的土壤电阻率的测定. 3引用标准下列标准所包含的条文,通过引用而构成本作业指导书的条文.GB50169-92《电气装置安装工程接地装置施工与验收规范》DL475《接地装置工频特性参数的测量导则》4支持性文件高压电气设备试验方法接地技术5技术术语接地极：埋入地中并直接与大地接触的金属导体.接地体：埋入地中并直接与大地接触的金属导体,称为接地体.接地体分为水平接地体和垂直接地体.接地引下线：电力设备应接地的部位与地下接地体或中性线之间的金属导体,称为接地引下线.接地装置：接地体和接地引下线的总和,称为接地装置.接地电阻：接地体或自然接地体的对地电阻和接地线电阻的总和,称为接地装置的接地电阻.接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值.电流极：为形成测试接地装置的接地阻抗、场区地表电位梯度等特性参数的电流回路,而在远方布置的接电极.电位极：在测试接地装置特性参数时,为测试所选的参考电位而布置的电极.6安全措施6.1试验时的安全措施6.1．1禁止在雷雨天气进行试验6.1．2尊守《安全操作规程》6.2试验时应注意的事项应使接地极和土壤充分的接触,接地极排列在同一直线上,埋入深度应不大于极间距离的1/20.试验前应仔细检查各个电极的接线是否正确、摇表的倍率、量程等,按规定的转速旋转摇表把手,尽量匀速摇动.6.2.3在接线时,必须用夹子将导线和接地极连接,使他们的接触良好.7作业准备7.1人员配备数量：2人素质要求：所有工作人员必须拥有安全意识,并且具有一定的专业基础知识.7.2设备准备7.2.1ZC-8型摇表一块7.2.2导线若干7.2.3铁锤一把7.2.4接地极4颗8作业项目和测试要求、质量标准8.1作业项目测试方法：8.1.1单极法在需要测量土壤电阻率的地方打一直径为d的接地极,埋入深度为h,用摇表测出该接地极的接地阻R,如图1,然后通过下式计算出土壤电阻率 ：用单极法测量土壤电阻率时,接地体与土壤的接触程度起着很大的关系,即用这种方法测出的土壤电阻率仅仅反映了接地接地体附近的土壤电阻率,误差较大,在使用单极法时接地极的直径应不小于 1.5厘米,长度应不小于1米.改变接地极的埋设深度,可以反映出不同深度土壤的电阻率的变化,这种方法常用于土壤电阻率分布均匀的的地带.9.1.2四极法四极法适用于测试离接地极较远的地区的土壤电阻率,也是常用的一种方法,四极法的接线原理图如图2,试验电流从外侧的两个接地极流入,摇表通过测得试验电流和。
土壤电阻率的测试方法 This model paper was revised by the Standardization Office on December 10, 2020土壤电阻率的测试方法步骤：一、在接地网内打入4根导电性能良好的接地桩子，深度约15公分，确保4根桩子在同一条直线上，且每根桩子之间的距离相等。
假设间距为a。
二、将摇表第一根接线柱与第一根桩子相连，第二根接线柱与第二根桩子相连，以此类推，即将摇表的接线柱与桩子一一对应地用导线连起来。
三、将摇表按120转/分钟的速度摇动，从摇表中读出电阻值R。
四、将以上测到的值a和R代入公式：ρ=2π·a·R （π=3.14），得出土壤电阻率ρ的值。
土壤电阻率的测量方法有：土壤试样法、三点法（深度变化法）、两点法（西坡Shepard土壤电阻率测定法）、四点法等，本标准主要介绍四点法。
2、在采用四点法测量土壤电阻率时，应注意如下事项：（1）试验电级应选用钢接地棒，且不应使用螺纹杆。
在多岩石的土壤地带，宜将接地棒按与铅垂方向成一定角度斜行打入，倾斜的接地棒应躲开石头的顶部。
（2）试验引线应选用挠性引线，以适用多次卷绕。
在确实引线的长度时，要考虑到现场的温度。
引线的绝缘应不因低温而冻硬或皲裂。
引线的阻抗应较低。
（3）对于一般的土壤，因需把钢接地棒打入较深的土壤，宜选用2～4kg重量的手锤。
（4）为避免地下埋设的金属物对测量造成的干扰，在了解地下金属物位置的情况下，可将接地棒排列方向与地下金属物（管道）走向呈垂直状态。
（5）在测量变电站和避雷器接地极的时候，应使用绝缘鞋、绝缘手套、绝缘垫及其他防护手段，要采取措施使避雷器放电电流减至最小时，才可测试其接地极。
（6）不要在雨后土壤较湿时进行测量。
3、测量方法（四点法）3.1 等距法或温纳（Wenner）法将小电极埋入被测土壤呈一字排列的四个小洞中，埋入深度均为ｂ，直线间隔均为ａ。
土壤电阻率的测试方法嘿，咱今儿就来唠唠土壤电阻率的测试方法这档子事儿！你说这土壤电阻率，就好像土壤的一个小秘密，得用合适的办法才能给它挖出来。
那咋测试呢？首先咱可以用 Wenner 四极法，就好比是给土壤来个“全身检查”。
把四个电极插进土里，通过测量电流和电压，就能算出电阻率啦。
这就好像你要知道一个东西有多重，得用秤去称一称一样。
还有一种方法叫双桥法，它就像是个更精细的“侦探”。
能更准确地找出土壤电阻率的具体数值呢！想象一下，土壤里藏着好多小秘密，双桥法就是那个能把这些秘密一个一个揪出来的厉害角色。
咱再说说等距法，这就像是在和土壤玩一个特别的游戏。
通过调整电极之间的距离，找到最合适的那个点，然后得出电阻率。
这是不是挺有意思的？那测试的时候可得注意一些小细节哦！比如说电极要插得稳当，不能摇摇晃晃的，不然测出来的数值能准吗？就好比你走路东倒西歪的，能走得稳当吗？而且测试的环境也很重要呢，要是旁边有乱七八糟的干扰，那可不行！这就跟你在安静的地方学习和在吵闹的集市学习效果不一样是一个道理呀。
在实际操作中，咱得根据不同的情况选择合适的方法。
就像你出门穿衣服，得看天气和场合不是？有时候 Wenner 四极法好用，有时候双桥法更靠谱。
哎呀，这土壤电阻率的测试方法可真是一门大学问！咱得好好琢磨琢磨，才能把这个小秘密给彻底弄清楚。
只有了解了土壤电阻率，咱才能更好地利用土壤，让它为我们服务呀！比如说在建筑工程里，知道了土壤电阻率，就能更好地设计接地装置，让建筑更安全；在电力工程里，也能根据它来合理安排线路啥的。
所以说呀，别小看这土壤电阻率的测试方法，它可关系到好多重要的事情呢！咱可得认真对待，就像对待咱生活中的每一件重要事儿一样。
希望大家都能掌握这些测试方法，把土壤电阻率这个小秘密给摸得透透的！这样咱就能和土壤更好地相处啦！。
土壤电阻率的测量土壤电阻率的测定:一般要求：选择干燥期测试；选择气温较低、少雨季节；在设备附近选择测试点；测试深度应在地面表面3m以下，取平均值。
土壤电阻率的数值与土壤的结构（如黑土、粘土和沙土等），土质的紧密程度、温度、湿度等，以及土壤中含有可溶性的电解质（如酸、碱、盐等）有关。
由于成份是多种多样的, 因此不同土壤的土壤电阻率的数值往往差别很大。
影响土壤电阻率的最主要因素是湿度。
土壤电阻率可以通过查表或利用接地电阻测试仪测量得到。
（A）查表季节订正P=Wp0土壤和水的电阻率参考值（m-Q）季节订正系数土壤性质深度/m31（潮湿）W2(^)W3（干燥）粘土0.5~0.80.8〜0.33221.51.51.4陶土0-2 2.4 1.4 1.2砂砾盖陶土0-2 1.8 1.2 1.1园地0-3黄沙0-2 2.4 1.6 1.2杂以黄沙的砂砾0-2 1.5 1.3 1.2泥炭0-2 1.4 1.1 1.0石灰心0-2 2.5 1.5 1.2（B）接地电阻测试仪用四极法没量土壤电阻率测量土壤电阻率用四极接地电阻测量仪，在被测区沿直线插入地下四根金属棒，彼此相距为a米（一般为10米）,棒埋入的深度不应超过距离a”的确良/20。
被测区的土壤电阻率：P=4兀aR/（1+2a/Va2+4b2-a/V a2+b2）式中R——接地电阻测量仪读数（欧姆）a——棒与棒间距离（米）P——该地区土壤电阻率b——棒的埋设深度当bw0.1a时,可认为b=0,则P=2兀aR四极法测量土壤电阻率的示意图方法注意事项：1］、的取值为接地体的埋设深度。
a一般取5米。
2、四根极棒布设在一条直线上，极棒的间距想等为a;3、接线时，将仪器上的P2、C2接线端子间的短路片断开；4、极棒与仪表上接线端子的连接顺序不能颠倒；5、各极棒的打入地下深度不应超过棒极间跟a的1/20;b<a/206、为避免地下埋设的金属物对测量造成的干扰，在了解地下金属物位置的情况下，可将接地棒排列方向与地下金属物（管道）走向呈垂直状态；。
土壤电阻率的测试方法步骤：一、在接地网内打入4根导电性能良好的接地桩子，深度约15公分，确保4根桩子在同一条直线上，且每根桩子之间的距离相等。
假设间距为a。
二、将摇表第一根接线柱与第一根桩子相连，第二根接线柱与第二根桩子相连，以此类推，即将摇表的接线柱与桩子一一对应地用导线连起来。
三、将摇表按120转/分钟的速度摇动，从摇表中读出电阻值R。
四、将以上测到的值a和R代入公式：ρ=2π·a·R （π=），得出土壤电阻率ρ的值。
土壤电阻率的测量方法有：土壤试样法、三点法（深度变化法）、两点法（西坡Shepard土壤电阻率测定法）、四点法等，本标准主要介绍四点法。
2、在采用四点法测量土壤电阻率时，应注意如下事项：（1）试验电级应选用钢接地棒，且不应使用螺纹杆。
在多岩石的土壤地带，宜将接地棒按与铅垂方向成一定角度斜行打入，倾斜的接地棒应躲开石头的顶部。
（2）试验引线应选用挠性引线，以适用多次卷绕。
在确实引线的长度时，要考虑到现场的温度。
引线的绝缘应不因低温而冻硬或皲裂。
引线的阻抗应较低。
（3）对于一般的土壤，因需把钢接地棒打入较深的土壤，宜选用2～4kg重量的手锤。
（4）为避免地下埋设的金属物对测量造成的干扰，在了解地下金属物位置的情况下，可将接地棒排列方向与地下金属物（管道）走向呈垂直状态。
（5）在测量变电站和避雷器接地极的时候，应使用绝缘鞋、绝缘手套、绝缘垫及其他防护手段，要采取措施使避雷器放电电流减至最小时，才可测试其接地极。
（6）不要在雨后土壤较湿时进行测量。
3、测量方法（四点法）等距法或温纳（Wenner）法将小电极埋入被测土壤呈一字排列的四个小洞中，埋入深度均为ｂ，直线间隔均为ａ。
测试电流Ｉ流入外侧两电极，而内侧两电极间的电位差Ｖ可用电位差计或高阻电压表测量。
如图所示。
设ａ为两邻近电极间距，则以ａ，ｂ的单位表示的电阻率ρ为：ρ＝４πaR/（1+ －）（）式中ρ－土壤电阻率；Ｒ－所测电阻；ａ－电极间距；ｂ－电极深度。
三、用四极法测量并计算土壤电阻率：
1、到达现场后，根据答题纸给出的a距离算出L=a/20 (接地棒的埋深)
2、打开表盖，检查表针是不是零档位，不论是否在不在0位，都要进行调0（现
场可以用工具比试一下），拆除连接片，然后检查仪表外观，向监考老师汇报。
3、按a已知的距离，除以3，得到每个钉之间的档距，在砸钉前，把每个钉的
深度L算好后，再进行砸钉。
4、放线，四根导线，（两个红色线在中间，黑色线在两边），检查接线夹与接地
棒是否接触良好。
5、接线，根据四个点放出的导线，连接线两端分别接入表计的四个接线桩和四
根接地棒上(表计上线的接法也是两个红色线在中间，黑色线在两边)。
6、测量，先把表计档位分别放在最大档位（大黑旋钮拧至最大10欧姆，小黑钮
拧至最大*100），慢慢摇动表计，如果表计中的指针偏左，就是电阻过大，把小黑钮拧至*10上，再继续摇表，如果指针还偏左，说明电阻还大，把小黑钮拧至*1，再继续摇表，当小黑钮旋转到*1后，表计指针还不在零位后，停止摇动更换档位，把小黑旋钮转端纽调到*10上，再慢慢摇动表计，再调整大黑钮，直到表计指针在0档位停止不动后，加快摇动速度,连续摇动1分钟指针静止不动后,读出表计的数字。
7、计算：根据表计读出的数字，在答题纸上先计算出电阻值R x=(倍率,小黑钮)n
×R
n (标率盘值,大黑钮)（Ω）再计算出电阻率ρ=2×3.14×a×R
X
(Ω.m)。
在答题纸上写上自己的名字。
清理现场。
把表计恢复原样。
测量线绕在放线板上。
接地棒放入包内，其他工具整理好。
离开现场，向监考老师汇报工作完毕。
埋式光缆防雷设计中的土壤电阻率及其测量中国通信建设北京咨询设计二分公司傅来芳摘要本文先指出了直埋光缆遭受雷害的危险及雷害比较高的地点，从而介绍了雷暴日的意义、统计方法及选用敷设排流线的保护措施。
重点介绍了土壤电阻率ρ的物理特性、采用四点测量法的公式及测量方法。
关键词雷害雷暴日防雷线土壤电阻率引言通信行业标准YD5137-2005《本地通信线路工程设计规范》和YD5102-2005《长途通信光缆工程设计规范》中，在光缆线路防雷一节规定：年平均雷暴日数大于20的地区，以及有雷击历史的地段，光缆线路应采取防雷保护措施。
一、雷电对直埋光缆线路的危害光缆受雷击之害是众所关心的，这是一个对直埋式光缆和架空光缆都存在的实际问题。
事实证明，在雷暴多发的地区，雷电对于直埋光（电）缆线路的危害很大，特别是在20世纪九十年代以前，用对称电缆、同轴电缆作为国家通信网的主干传输线路时，由于缆中的传输介质为导电材料，往往造成电缆线路的完全中断或通信质量的明显下降。
九十年代以后，直埋光缆线路成为各通信运营商构成通信网的主干传输线路，由于光缆中的传输介质（光纤）为不导电材料，故雷电产生的电磁影响不会导致直接的传输质量劣化。
但由于直埋式光缆，其缆型结构仍包含有金属构件（如金属加强心和金属铠装护层等），这些金属构件仍会受到雷电的影响。
雷电到达地球表面引起光缆损害的基本机理有二：其一是热效应，它是由于电弧和雷电流通过金属加强心和金属铠装护层等金属构件而进入大地的热效应而引起燃烧、放电并使各种构件熔化。
其二是击坏护套，并使其变形，这是强烈冲击的结果，有时称之为气锤效应，是雷击大地路由中水分瞬间汽化冲击到光缆所造成的。
雷击大地时产生的电弧，会将位于电弧区内的光缆烧坏、结构变形、光纤碎断。
落雷地点产生的“喇叭口”状地电位升高区，会使光缆的塑料外护套发生针孔击穿等，土壤中的潮气和水，将通过该针孔侵袭光缆的金属护套或铠装，从而产生腐蚀，使光缆的寿命降低。
总之，无铜线光缆的通信线路，除直击雷外，主要是雷击针孔影响，也就是说，当光缆埋设处的雷击地电位超过塑料护套的绝缘介质强度时，将发生针孔击穿。
雷击针孔虽不致立即阻断光缆通信，但对光缆通信线路造成的潜在危害仍不应忽视。
二、直埋光缆线路遭受雷害比较高的地点依据工程经验，下列地点可能是雷害事件发生概率比较高的地点，直埋光缆路由选择时应有意识地避免下述地点：10米深处的土壤电阻率ρ10发生突变的地方；在石山与水田、河流的交界处，矿藏边界处，进山森林的边界处，某些地质断层地带；面对广阔水面的山岳向阳坡或迎风坡；较高或孤立的山顶；以往曾屡次发生雷害的地点。
孤立杆塔及拉线，高耸建筑物及其接地保护装置附近；以往曾屡次发生雷害的地点；年平均雷暴日数大于20的地区，以及有雷击历史的地段。
三、雷暴日的意义及统计方法雷暴是大气中的放电现象，是伴有雷击和闪电局部区域的对流天气。
雷暴的持续时间一般较短，单个雷暴的生命史一般不超过2小时。
雷电活动的强度是因地区的不同而不同的。
我国年平均雷暴日数分布大致可以分为4个区域：西北地区一般在15日以下；长江以北大部分地区雷暴日在15～40日之间；长江以南地区在40日以上；北纬23度以南地区超过80日。
海南岛及雷州半岛是我国雷电活动最剧烈的地区，年平均雷暴日数高达130日。
总的说来，我国雷暴日数是南方多于北方；山区多于平原；潮湿地区多于干旱地区。
雷暴多出现在夏季和秋季，冬季只在我国南方偶有出现。
雷暴日的意义：即以一年当中该地区有多少天发生耳朵能听到雷鸣来表示该地区的雷电活动强弱。
雷暴日的统计方法是只要在该日（24小时）内可以听到清晰的雷暴声即为一个雷暴日。
中央气象局《地面气象观测规范》中规定：雷暴——闪电的出现与随后而来的雷电之间的间隔不超过10S 〔秒〕。
远雷暴—闪电与随后而来的雷声之间的间隔超过10S〔秒〕；或仅闻雷声而不见闪电。
远电——远处有闪电而听不见雷声的现象。
雷暴日的统计包括第一项及第二项，把远电排斥在统计之外。
我国雷暴日的观测与国际上是一致的。
依据国际气象组织（WMO）规定，气候背景即气候的平均状况，以近30年（1971～2000年）气象资料的多年平均值（年数不少于10年）表示。
有关雷暴日的确定，应依据光缆敷设地段或区域的当地气象部门提供的有关数据确定。
国家标准及建设部、水电部、公安部的8个标准，也是根据年平均雷暴日的多少，将雷电活动区分为少雷区、中雷区、多雷区和强雷区：少雷区为一年平均雷暴日数不超过15的地区；中雷区为一年平均雷暴日数在15～40以内的地区；多雷区为一年平均雷暴日数在40～90以内的地区；强雷区为一年平均雷暴日数超过90的地区；积累若干年的雷暴日数求得年平均雷暴日是直埋光（电）缆线路防雷保护的重要参考因素。
在年平均雷暴日少的地区（例如15天以下），一般可以不单独考虑线路的防雷保护。
四、埋式光缆线路的防雷保护措施埋式光缆线路的防雷地段，应根据光缆敷设地段的平均雷暴日数、土壤电阻率，所用光缆的塑料护套的绝缘介质强度和地理环境等因素确定。
防雷设计尽量做到既能保护光缆线路的安全，又符合节约投资的要求。
防雷线（也称排流线）是埋式光缆线路防雷中的主要防护措施。
其原理是利用防雷线对雷电流起分流的作用，因土壤中埋设防雷线后，等于改变了土壤成分，减小了土壤的电阻率。
从而降低了雷电流在土壤中产生的压降，故当防雷地区土壤电阻率较大时，可增加防雷线的直径或根数。
防雷线的选材并不是从排流效率而主要是从防蚀角度考虑的，同时又要注意经济上的合理性。
这是因为排流线的排流效果同材料的关系很小，实际上排流线的分流能力几乎是由排流线路的感抗决定的。
感抗主要同长度有关，也即线材不同对于排流效果的影响并不大，仅从分流作用来看，用铁线或铜线都是一样的。
那么，用什么作排流线合适，就要看这种材料能否耐腐蚀了。
铜线作为排流线用本身虽耐腐蚀，但同铁线相比，价钱要贵得多，而且如不注意，一旦与其它金属材料相连接，还可能造成该金属物体迅速腐蚀，因此，实际上多采用铁线作排流线用。
在总截面积相等的情况下，多股钢绞线又不如单一的镀锌铁线好，后者更加耐腐蚀。
正因为如此，现在多趋向于用一根直径6毫米或8毫米的镀锌铁线，只有在雷电活动特别强烈、土壤电阻率又甚高时，才考虑使用两根排流线。
排流线的理论较为复杂，有些机理至今尚不完全清楚，有待深入研究。
尽管如此，实践已证明，它在光（电）缆防雷上是比较有效的，不失为一种重要的防雷手段。
采用防雷线方式防止雷电的地段，应按下述原则布防单条或双条防雷线。
防雷线应布防在光缆上方30cm处，双条防雷线间应保持10cm 的距离。
防雷线的连接处应采用重叠焊接方式。
无金属线对、有金属构件的埋式光缆线路防雷保护可选用下列措施。
1、防雷线的设置应符合下列原则：⑴ρ10＜ 100 Ω·m的地段，可不设防雷线；⑵ρ10为 100 Ω·m ～500 Ω·m的地段，设一条防雷线；⑶ρ10 ＞ 500 Ω·m的地段，设二条防雷线；⑷防雷线的连续布放长度应不小于2Km。
2、当光缆在野外长途塑料管道中敷设时，可参照下列防雷线设置原则：⑴ρ10＜ 100 Ω·m的地段，可不设防雷线；⑵ρ10 ≥ 100Ω·m的地段，设一条防雷线。
3、光缆接头处两侧金属构件不作电气连通。
4、局站内的光缆金属构件应接防雷地线。
5、雷害严重地段，光缆可采用非金属加强芯或无金属构件的结构形式。

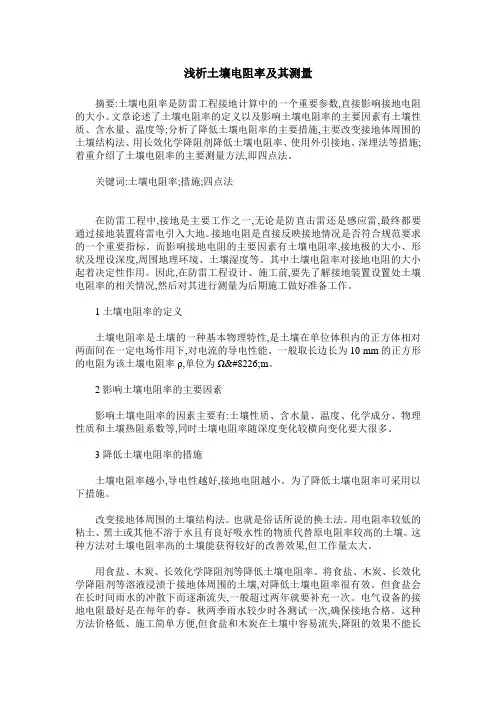

五、土壤电阻率ρ土壤电阻率（也称大地电阻率）是土壤的一种基本物理特性，是土壤在单位体积内的正方体相对两面间在一定电场作用下对电流的导电性能，换句话说，是一个单位立方体的对立面之间的电阻。
一般取每边长为10mm的正立方体的电阻值为该土壤电阻率ρ。
以Ω·m 为单位。
在大多数情况下，测量数据表明，土壤电阻率ρa主要是深度z 的函数。
为便于表达，此函数可写成如下式：ρa＝φ（z） (1)式中：ρ a — 土壤电阻率；z — 深度。
函数φ（z ）的特性一般说来不是简单的，因而为分析测试数据，最好先建立一个能给出最优近似值的简单的等值函数φe 。
土壤电阻率的影响因子有：土壤类型、含水量、含盐量、温度、土壤的紧密程度等化学和物理性质，同时土壤电阻率随深度变化较横向变化要大很多。
因此，对测量数据的分析应进行相关的校正。
在通信行业标准规范中只要求对接地装置所在的上层（十米以内）土壤层进行测量，不考虑土壤电阻率的深层变化。
土壤电阻率的测量方法有：土壤试样法、三点法（深度变化法）、两点法（西坡Shepard 土壤电阻率测定法）、四点法等。
要对大体积未翻动过的土壤进行土壤电阻率的测量，最准确的方法是四点法，四点法有两种型式：即等距法或温纳（Wenner ）法及非等距法或施伦贝格-巴莫（Schlumberger - Palmer ）法。
通常采用等距法。
采用等距测量法时，将钢质接地棒的电极垂直打入被测土壤中，并呈一字型排列，打入深度均为b ，两邻近接地棒间距均为a ，则以a ，b 的单位表示的电阻率ρ为ρ＝ ）（22224214b a a b a aaR +-++π ………………………… （2） 式中：ρ— 表示土壤电阻率（是一种近似值），即该地区的土壤电阻系数（Ω·m ）；R — 表示所测电阻，即接地电阻测量仪的读数（Ω）； a -- 表示电极间距，即接地棒之间的距离（m ），它等于所测土壤电阻率位置的深度；b -- 表示电极深度，即接地棒埋入深度（m ）。
当测试电极入地深度b 不超过0.1 a ，可假定b ＝0，则计算公式（2）可简化为ρ＝2πa R （Ω.米） (3)土壤电阻率应在干燥季节或天气晴朗多日后进行，因此土壤电阻率应是所测的土壤电阻率数据中最大的值，为此应按下列公式进行季节修正ρ＝ψρ0式中：ρ0—表示所测土壤电阻率；ψ—表示季节修正系数，见表1表1 根据土壤性质决定的季节修正系数表土壤性质深度（m）ψ1 ψ2ψ3粘土0.5～0.6 3 2 1.5 粘土0.8～3 2 1.5 1.4 陶土0～2 2.4 1.36 1.2砂砾盖以陶土0～2 1.8 1.2 1.1 园地0～3 1.32 1.2 黄沙0～2 2.4 1.56 1.2杂以黄沙的砂砾0～2 1.5 1.3 1.2 泥炭0～2 1.4 1.1 1.0 石灰石0～2 2.5 1.51 1.2 注：ψ 1 表示在测量前数天下过较长时间的雨时选用：ψ 2 表示在测量时土壤具有中等含水量时选用：ψ3表示在测量时，可能为全年最高电阻，即土壤干燥或测量前降雨不大时选用力。
六、土壤电阻率ρ的测量下面以具有四个端子的ZC-8型接地电阻测试仪为例，简要介绍土壤电阻率的测量方法。
该测试仪既可以对光（电）缆线路中各种设备的接地电阻进行测试，也可以测量土壤电阻率。
