土壤电阻率的测试方法土壤电阻率是衡量土壤导电性能的重要指标之一、它反映了土壤中水分、盐分、有机质等物质的分布情况，对土壤的肥力、水分运移、根系生长等具有重要的影响。
因此，准确测量土壤电阻率对于土壤的管理和农作物的种植具有重要意义。
本文将从几种常用的土壤电阻率测试方法进行讨论。
1. 标准四针法（Wenner 算法）标准四针法是一种常用的土壤电阻率测试方法，其原理是通过在土壤中插入四根相距相等的电极，刺激电流通过这四根电极并检测电压差，根据奥姆定律计算电阻率。
标准四针法测试步骤如下：（1）在施测地点选择一块典型的土壤样点，然后在地面上确定好测试点的位置。
（2）准备四根长度相等的电极，电极一般采用尖锐的体积小的导电材料，如钢针等。
（3）将四根电极均匀地插入土壤中，使它们之间保持相同的距离，插入深度通常在20～50厘米之间。
（4）将电流电极和电压电极连接到相应的测试设备，然后启动测试设备，记录测试数据。
（5）多次重复步骤（3）和（4），获取多组数据，然后计算平均值作为最终的电阻率。
标准四针法测试的优点是简单易行，结果较为可靠。
但是弊端是需要大面积的空地进行测试，且测试结果相对于其他方法有所偏差。
2. 多级嵌套线法（Nested multi-levels）多级嵌套线法是一种较为精确、可靠的土壤电阻率测试方法，它将多个电极嵌套地排列在土壤中，以增加测试精度。
多级嵌套线法测试步骤如下：（1）选择测试点，在地面上确定好测试点的位置。
（2）准备多根电极，电极的数量和长度根据测试要求决定。
（3）将电极平行地按一定的间距插入土壤中，将电极之间保持相同的间距和深度。
（4）连接电流电极和电压电极到相应的测试设备，启动测试设备，记录测试数据。
（5）按照不同的深度设置上述电极，即多级嵌套线，进行多次测量。
（6）根据嵌套线的测试数据，利用逆推算法计算出土壤的电阻率。
多级嵌套线法测试的优点是精确可靠，能够提供详细的土壤电阻率分布情况。
土壤电阻率的测试方法 This model paper was revised by the Standardization Office on December 10, 2020土壤电阻率的测试方法步骤：一、在接地网内打入4根导电性能良好的接地桩子，深度约15公分，确保4根桩子在同一条直线上，且每根桩子之间的距离相等。
假设间距为a。
二、将摇表第一根接线柱与第一根桩子相连，第二根接线柱与第二根桩子相连，以此类推，即将摇表的接线柱与桩子一一对应地用导线连起来。
三、将摇表按120转/分钟的速度摇动，从摇表中读出电阻值R。
四、将以上测到的值a和R代入公式：ρ=2π·a·R （π=3.14），得出土壤电阻率ρ的值。

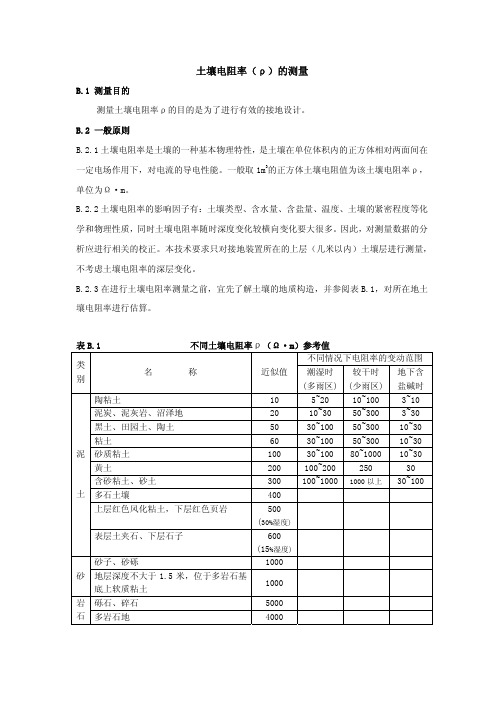

土壤电阻率的测量方法有：土壤试样法、三点法（深度变化法）、两点法（西坡Shepard土壤电阻率测定法）、四点法等，本标准主要介绍四点法。
2、在采用四点法测量土壤电阻率时，应注意如下事项：（1）试验电级应选用钢接地棒，且不应使用螺纹杆。
在多岩石的土壤地带，宜将接地棒按与铅垂方向成一定角度斜行打入，倾斜的接地棒应躲开石头的顶部。
（2）试验引线应选用挠性引线，以适用多次卷绕。
在确实引线的长度时，要考虑到现场的温度。
引线的绝缘应不因低温而冻硬或皲裂。
引线的阻抗应较低。
（3）对于一般的土壤，因需把钢接地棒打入较深的土壤，宜选用2～4kg重量的手锤。
（4）为避免地下埋设的金属物对测量造成的干扰，在了解地下金属物位置的情况下，可将接地棒排列方向与地下金属物（管道）走向呈垂直状态。
（5）在测量变电站和避雷器接地极的时候，应使用绝缘鞋、绝缘手套、绝缘垫及其他防护手段，要采取措施使避雷器放电电流减至最小时，才可测试其接地极。
（6）不要在雨后土壤较湿时进行测量。
3、测量方法（四点法）3.1 等距法或温纳（Wenner）法将小电极埋入被测土壤呈一字排列的四个小洞中，埋入深度均为ｂ，直线间隔均为ａ。
土壤电阻测试一、什么是土壤电阻测试1. 土壤电阻测试呢，就像是给土壤做个体检，看看它导电的能力咋样。
咱们都知道电这个东西很神奇，在土壤里它也有自己的小脾气。
土壤电阻测试就是搞清楚土壤对电流的阻碍有多大啦。
2. 这可不仅仅是个好玩的事儿哦。
比如说在一些工程里，如果要在地上建个变电站或者埋电缆，就必须得知道土壤电阻。
要是电阻太大，那电流走起来就费劲，可能就会出问题啦。
二、为什么要做土壤电阻测试1. 安全第一呀，小伙伴们！如果在一个土壤电阻不合适的地方建电气设施，可能会发生漏电之类的危险情况呢。
就像在雷雨天，土壤电阻要是不正常，那被雷劈中的时候，电流疏散就可能不顺畅，导致一些意想不到的后果。
2. 从工程的角度来说，它能帮助工程师们更好地设计电气系统。
知道了土壤电阻，就能确定接地系统需要怎么搞，是要多埋些接地棒呢，还是改变接地网的布局。
3. 对于农业来说也有点关系哦。
土壤的导电性和土壤里的水分、盐分等都有关系。
通过测试土壤电阻，能间接了解土壤的一些性质，也许能给农业生产提供一些参考呢。
三、土壤电阻测试的方法1. 四点法这是比较常用的一种方法。
就是在土壤里插四个电极，然后通过测量电极之间的电压和电流，再根据公式就能算出土壤电阻啦。
就像是给土壤里的电流搭了一个小赛道，看看它跑起来有多难。
在操作的时候，四个电极要按照一定的间距插好，这个间距可是有讲究的，不能随便乱插。
而且电极要插得牢固，不能晃晃悠悠的，不然测量出来的数据就不准啦。
2. 两点法相对简单一些，只用两个电极。
但是这种方法没有四点法那么精确，不过在一些对精度要求不是特别高的情况下也能用。
就像是粗粗地估量一下土壤电阻这个调皮的家伙。
不过用两点法的时候要注意，周围的环境对测量结果影响可能比较大。
比如说附近有大型的金属物体或者有其他的电流干扰源，那测量出来的数据可能就会有偏差。
四、影响土壤电阻的因素1. 土壤的湿度土壤湿湿的时候，就像有很多小通道让电流通过，电阻就会比较小。
土壤电阻率测试依据标准
一、测试方法
土壤电阻率测试通常采用四极法进行测量。
在测试过程中，需要将电压电极和电流电极分别放置在待测土壤的表面，并确保电极之间的距离符合测试要求。
然后，通过测量电压和电流值，计算出土壤的电阻率。
二、测试条件
1.天气条件：土壤电阻率测试应在干燥、无风的天气下进行，以确保测试结
果的准确性。
2.土壤类型：测试土壤应为均匀的土壤类型，无明显差异。
3.测试设备：应使用符合国家或行业标准的测试设备，并确保设备在有效期
内。
三、测试点位
1.测试点位应选择在待测土壤的代表性位置，通常为土壤表面的中心位置。
2.每个测试点位的间距应不小于1米，以避免相互干扰。
3.对于不同性质的土壤，应根据实际情况选择合适的测试点位。
四、测试时间
1.应在日出前或日落后进行测试，以避免阳光照射对测试结果的影响。
2.每个测试点位的测试时间应保持一致，以确保测试结果的准确性。
五、数据处理
1.测量数据应进行统计和分析，以确定最终的土壤电阻率值。
2.对于异常数据，应进行修正或剔除，以确保数据的准确性。
3.最终的土壤电阻率值应取多个测试点位的平均值，以减小误差。
六、结果判定
1.根据测量数据计算出的土壤电阻率值，应与标准值进行比较，以判断土壤
的导电性能。
2.如果土壤电阻率值高于标准值，则说明土壤的导电性能较差，需要采取相
应的改良措施。
3.如果土壤电阻率值低于标准值，则说明土壤的导电性能较好，可以满足工
程要求。
土壤电阻率的测试方法步骤：一、在接地网内打入4根导电性能良好的接地桩子，深度约15公分，确保4根桩子在同一条直线上，且每根桩子之间的距离相等。
假设间距为a。
二、将摇表第一根接线柱与第一根桩子相连，第二根接线柱与第二根桩子相连，以此类推，即将摇表的接线柱与桩子一一对应地用导线连起来。
三、将摇表按120转/分钟的速度摇动，从摇表中读出电阻值R。
四、将以上测到的值a和R代入公式：ρ=2π·a·R （π=），得出土壤电阻率ρ的值。
土壤电阻率的测量方法有：土壤试样法、三点法（深度变化法）、两点法（西坡Shepard土壤电阻率测定法）、四点法等，本标准主要介绍四点法。
2、在采用四点法测量土壤电阻率时，应注意如下事项：（1）试验电级应选用钢接地棒，且不应使用螺纹杆。
在多岩石的土壤地带，宜将接地棒按与铅垂方向成一定角度斜行打入，倾斜的接地棒应躲开石头的顶部。
（2）试验引线应选用挠性引线，以适用多次卷绕。
在确实引线的长度时，要考虑到现场的温度。
引线的绝缘应不因低温而冻硬或皲裂。
引线的阻抗应较低。
（3）对于一般的土壤，因需把钢接地棒打入较深的土壤，宜选用2～4kg重量的手锤。
（4）为避免地下埋设的金属物对测量造成的干扰，在了解地下金属物位置的情况下，可将接地棒排列方向与地下金属物（管道）走向呈垂直状态。
（5）在测量变电站和避雷器接地极的时候，应使用绝缘鞋、绝缘手套、绝缘垫及其他防护手段，要采取措施使避雷器放电电流减至最小时，才可测试其接地极。
（6）不要在雨后土壤较湿时进行测量。
3、测量方法（四点法）等距法或温纳（Wenner）法将小电极埋入被测土壤呈一字排列的四个小洞中，埋入深度均为ｂ，直线间隔均为ａ。
测试电流Ｉ流入外侧两电极，而内侧两电极间的电位差Ｖ可用电位差计或高阻电压表测量。
如图所示。
设ａ为两邻近电极间距，则以ａ，ｂ的单位表示的电阻率ρ为：ρ＝４πaR/（1+ －）（）式中ρ－土壤电阻率；Ｒ－所测电阻；ａ－电极间距；ｂ－电极深度。
土壤电阻率的测试方法步骤：一、在接地网内打入4根导电性能良好的接地桩子，深度约15公分，确保4根桩子在同一条直线上，且每根桩子之间的距离相等。
假设间距为a。
二、将摇表第一根接线柱与第一根桩子相连，第二根接线柱与第二根桩子相连，以此类推，即将摇表的接线柱与桩子一一对应地用导线连起来。
三、将摇表按120转/分钟的速度摇动，从摇表中读出电阻值R。
四、将以上测到的值a和R代入公式：ρ=2π·a·R （π=3.14），得出土壤电阻率ρ的值。
土壤电阻率的测量方法有：土壤试样法、三点法（深度变化法）、两点法（西坡Shepard土壤电阻率测定法）、四点法等，本标准主要介绍四点法。
2、在采用四点法测量土壤电阻率时，应注意如下事项：（1）试验电级应选用钢接地棒，且不应使用螺纹杆。
在多岩石的土壤地带，宜将接地棒按与铅垂方向成一定角度斜行打入，倾斜的接地棒应躲开石头的顶部。
（2）试验引线应选用挠性引线，以适用多次卷绕。
在确实引线的长度时，要考虑到现场的温度。
引线的绝缘应不因低温而冻硬或皲裂。
引线的阻抗应较低。
（3）对于一般的土壤，因需把钢接地棒打入较深的土壤，宜选用2～4kg重量的手锤。
（4）为避免地下埋设的金属物对测量造成的干扰，在了解地下金属物位置的情况下，可将接地棒排列方向与地下金属物（管道）走向呈垂直状态。
（5）在测量变电站和避雷器接地极的时候，应使用绝缘鞋、绝缘手套、绝缘垫及其他防护手段，要采取措施使避雷器放电电流减至最小时，才可测试其接地极。
（6）不要在雨后土壤较湿时进行测量。
3、测量方法（四点法）3.1 等距法或温纳（Wenner）法将小电极埋入被测土壤呈一字排列的四个小洞中，埋入深度均为ｂ，直线间隔均为ａ。
测试电流Ｉ流入外侧两电极，而内侧两电极间的电位差Ｖ可用电位差计或高阻电压表测量。
如图B.1所示。
设ａ为两邻近电极间距，则以ａ，ｂ的单位表示的电阻率ρ为：ρ＝４πaR/（1+ －）（B.2-1）式中ρ－土壤电阻率；Ｒ－所测电阻；ａ－电极间距；ｂ－电极深度。
土壤电阻率的测量
1准备工作
(1)检查接地电阻测试仪外观是否良好。
(2)准备必要的工具、材料例如锤子、铁锹等。
(3)对接地电阻测试仪进行短路试验，证明良好即可使用。
2.使用器材
(1)适当长度的测试线。
(2)钢钎4根。
(3)接地电阻测试仪(应使用有4个接线端钮的)。
(4)电工常用的工具，如钳子、改锥等。
3.标准
土壤电阻率与接地装置的接地电阻值的要求有关，接地装置的接地电阻10Ω以下，土壤电阻率10Ω·m以下接地装置的接地电阻20Ω以下，土壤电阻率为(5~10)x10²Ω·m;接地装置的接地电阻为30Ω以下，土壤电阻率为20*10Ω·ma
4.接线方法
土壤电阻率测量接线如图10-8所示。
5.操作步骤
测量土壤电阻率时，在被测地区地下垂直埋人4根探针(辅助极钢钎),相互间距为a，探针的埋人深度为20。
什么是土壤电阻率测试以及测试如何完成特高压电力专业生产接地电阻测试仪，专注电力行业十五年。
接地电极的电阻与其放置和驱动的土壤的电阻率有关，因此土壤电阻率计算和测量是设计接地装置时的一个关键方面。
电阻率的性质可以定义为任何材料，并由美国材料与试验协会（ASTM）发布，该协会公布测试和测量标准。
当应用于土壤时，电阻率表示给定土壤携带电流的能力。
土壤中的电流主要是电解质，由溶解在水分中的离子的传输决定。
了解确定位置的土壤电阻率以及它如何随温度，深度，水分含量等各种因素而变化，这使我们了解如何在安装的整个生命周期内获得并保留所需的接地电阻值。
成本和麻烦。
为什么测试土壤电阻率很重要？接地系统的主要目的是为建筑结构，供电系统，电气管道，工厂钢结构和仪表系统建立共享参考潜力。
为了实现该目的，期望合适的低电阻接地连接。
但是，这通常很难实现，取决于许多因素：土壤电阻率分层所用电极的尺寸和类型电极被覆盖的深度土壤的湿度和化学成分土壤电阻率测试的目的是：获得一组测量结果，可以解释为产生地球电性能的等效模型，如特定的接地系统所示。
使用这些值进行地球物理调查，以帮助找到基岩深度，岩心位置和其他地质现象。
确定地下管道的腐蚀程度。
电阻率的下降与颠覆性管道中的腐蚀压痕成比例。
土壤电阻率绝对影响接地系统的规划，是决定接地系统接地电阻的主要因素。
因此，在设计和安装新的接地系统之前，应测试确定的位置以找出土壤的电阻率。
在土壤电阻率测试过程中做了什么？土壤电阻率变化很大，有以下因素：地面的类型分层水分含量; 随着水分含量的增加，电阻率可能迅速下降温度化学成分和溶解盐的浓度。
存在金属和混凝土管，坦克，大板。
地形如果在测试之前未进行充分调查或测试未正确进行，结果可能不正确或具有误导性。
为了克服这些问题，建议采用以下数据收集和测试指南：需要一个初步的研究阶段来提供足够的背景，以确定测试程序，并根据该背景解释结果。
与附近金属结构有关的数据，以及该地区的地质，地理和气象性质非常有用。
土壤电阻率的测试方法1.土壤电阻率测量仪器常见的土壤电阻率测量仪器包括四电极法测电法、六电极法测电法和石英电阻率测定仪。
这些仪器可以测量不同频率下的土壤电阻率，以便得到更准确的结果。
2.四电极法测电法四电极法是最常用的土壤电阻率测试方法之一、它由两个电流极和两个电压极组成，电流极之间用电流源连接，电压极之间用电位差测量仪连接。
测试时，首先将电流极插入土壤中，并通电产生电流，然后通过电压极测量电势差。
根据欧姆定律，可以计算出土壤电阻率。
3.六电极法测电法六电极法是一种改进的土壤电阻率测试方法，它通过增加两个电流极和两个电压极，减少电极间的影响，提高了测量的准确性。
它的测试原理与四电极法类似，只是电流极和电压极间距离更远，可以减小边缘效应对测试结果的影响。
4.石英电阻率测定仪石英电阻率测定仪是一种新型的土壤电阻率测试仪器。
它利用电阻率与电导率的对称性，通过测量电阻、电压和电流三个参数，计算出土壤的电阻率。
与传统的四电极法或六电极法相比，石英电阻率测定仪具有测量速度快、操作简单、结果准确等优点。
5.测试方法注意事项在进行土壤电阻率测试时，需要注意以下几点：a.仪器校准：在测试之前，应对仪器进行校准，确保测试的准确性。
b.测量环境：测试时应选择相对干燥的天气条件，避免降水对测试结果的影响。
c.测量位置：应选择典型的土壤样本进行测试，避免植被覆盖、岩石等对测试结果的干扰。
d.测量深度：应选择适当的测量深度，通常为土壤有效根区的深度，以准确反映土壤水分含量。
e.测量频率：根据实际需要选择合适的测量频率，不同频率下的测量结果可以提供更多关于土壤性质的信息。
以上是一些常用的土壤电阻率测试方法及注意事项。
通过选择适当的测试方法，并按照正确的操作步骤进行测试，可以获取准确的土壤电阻率数据，为土壤质地和水分管理等提供科学依据。
土壤电阻率测试方案土壤电阻率是土壤导电性的一个重要指标，它反映了土壤中水分和盐分的分布情况，对土壤水分管理和盐碱化防治具有重要意义。
本文将介绍土壤电阻率测试的基本原理、仪器设备以及测试方法，并结合实际案例进行分析和总结。
一、土壤电阻率的基本原理二、土壤电阻率测试的仪器设备1.土壤电阻率仪：主要由发射电极和接收电极组成，发射电极向土壤中发射电流，接收电极用于测量电压差。
常用的土壤电阻率仪有四探针电阻率仪和两探针电阻率仪。
2.计算机和数据处理软件：用于接收和存储采集到的土壤电阻率数据，并进行数据分析和处理。
三、土壤电阻率测试的方法1.前期准备：确定测试区域的范围，选择测试点位。
根据实际情况，选取不同区域和不同土壤类型的代表性点位进行测试。
2.仪器校准：将土壤电阻率仪按照仪器说明书进行校准，保证测试结果的准确性。
3.测试操作：按照测试要求，将测试电极插入土壤中一定深度，保证接触紧密而不影响土壤结构，发射电极和接收电极之间的距离不应过大，一般为1-2米。
启动测试仪器，记录测试数据。
4.数据处理：将测试得到的电阻率数据输入计算机中，利用数据处理软件进行分析和处理。
常用的土壤电阻率数据处理方法有等间距插值法、等距离插值法和克里金插值法等。
五、实际案例分析以农田为例，利用土壤电阻率测试仪进行电阻率测试，得到的电阻率数据如下：测试点位电阻率（Ω·m）1100215032004300通过对测试数据的分析，可以得出以下结论：1.在不同测试点位之间存在明显的电阻率差异，提示土壤水分和盐分的空间变异性较大。
2.电阻率值随着距离的增加而增大，说明土壤水分含量递减。
3.从电阻率的绝对值来看，测试点位1的土壤水分含量最高，点位4的土壤水分含量最低。
六、总结与展望土壤电阻率测试是评价土壤水分和盐分分布状况的一种重要手段，具有非破坏性、高效、直观等优点。
通过合理选择测试仪器和测试方法，结合数据分析，可以为土壤水分管理和盐碱化防治提供科学依据，进一步提高农田的生产效益和资源利用效率。
土壤电阻率的测量方法1.四电极法：四电极法是一种常用的土壤电阻率测量方法。
它由两个电流电极和两个电压电极组成。
首先，在测量区域确定一个适当的布置间距，然后将两个电流电极平行地插入到土壤中，电流电极之间的间距决定了测量的深度。
之后在一定的时间内通过电流电极施加一个恒定的电流，测量两个电压电极之间的电势差，利用欧姆定律计算土壤的电阻率。
四电极法具有测量深度大、不受电解质浓度和颗粒形状影响等优点，被广泛应用于水文地球物理勘探和土壤水分监测。
2. Wenner线法：Wenner线法是测量土壤电阻率的常用方法之一、该方法基于了Wenner线电极形成的电流围绕测试区域，并测量电势差，从而计算土壤电阻率。
在测量过程中，四个电极均匀放置在土壤上，间距相等。
通过一个电流电极注入恒定的电流，在其它三个电势电极之间测量电压差，并使用公式计算土壤电阻率。
这种方法简单易行，不需要特殊设备，广泛应用于土壤电阻率测量。
3. Schlumberger法：Schlumberger法是一种用于测量土壤电阻率的高精度方法，尤其适用于查找水源位置和水层厚度等场合。
该方法需要两个电流电极和两个电压电极，以线状排列，并且等间距地在测试区域范围内放置。
在测量过程中，使用不同的电极间距来测量电势差，并通过Schlumberger公式计算土壤电阻率。
这种方法可以获得较高的测试精度，但由于测试过程复杂，需要相对更长的时间。
总结来说，土壤电阻率的测量方法有四电极法、Wenner线法和Schlumberger法。
每种方法都有其适用的地方，可以根据实际需求选择合适的方法进行测量。
土壤电阻率的测试方法步骤:一、在接地网内打入4根导电性能良好的接地桩子,深度约15公分,确保4根桩子在同一条直线上,且每根桩子之间的距离相等。
假设间距为a。
二、将摇表第一根接线柱与第一根桩子相连,第二根接线柱与第二根桩子相连,以此类推,即将摇表的接线柱与桩子一一对应地用导线连起来。
三、将摇表按120转/分钟的速度摇动,从摇表中读出电阻值R。
四、将以上测到的值a和R代入公式:ρ=2π·a·R (π=3.14),得出土壤电阻率ρ的值。
土壤电阻率的测量方法有:土壤试样法、三点法(深度变化法)、两点法(西坡Shepard土壤电阻率测定法)、四点法等,本标准主要介绍四点法。
2、在采用四点法测量土壤电阻率时,应注意如下事项:(1)试验电级应选用钢接地棒,且不应使用螺纹杆。
在多岩石的土壤地带,宜将接地棒按与铅垂方向成一定角度斜行打入,倾斜的接地棒应躲开石头的顶部。
(2)试验引线应选用挠性引线,以适用多次卷绕。
在确实引线的长度时,要考虑到现场的温度。
引线的绝缘应不因低温而冻硬或皲裂。
引线的阻抗应较低。
(3)对于一般的土壤,因需把钢接地棒打入较深的土壤,宜选用2~4kg重量的手锤。
(4)为避免地下埋设的金属物对测量造成的干扰,在了解地下金属物位置的情况下,可将接地棒排列方向与地下金属物(管道)走向呈垂直状态。
(5)在测量变电站和避雷器接地极的时候,应使用绝缘鞋、绝缘手套、绝缘垫及其他防护手段,要采取措施使避雷器放电电流减至最小时,才可测试其接地极。
(6)不要在雨后土壤较湿时进行测量。
3、测量方法(四点法)3.1 等距法或温纳(Wenner)法将小电极埋入被测土壤呈一字排列的四个小洞中,埋入深度均为b,直线间隔均为a。
测试电流I流入外侧两电极,而内侧两电极间的电位差V可用电位差计或高阻电压表测量。
如图B.1所示。
设a为两邻近电极间距,则以a,b的单位表示的电阻率ρ为:ρ=4πaR/(1+ -)(B.2-1)式中ρ-土壤电阻率;R-所测电阻;a-电极间距;b-电极深度。
土壤电阻率的测量土壤电阻率的测量通常采用文纳四极法和模拟法。
一、文纳四极法当被测接地装置的最大对角线D 较大，或在某些地区(山区或城区)按要求布置电流极和电压极有困难时，可以利用变电所的一回输电线的两相导线作为电流线和电压线。
四极是指被测接地装置G、测量用的电流极C 和电压极P 以及辅助电极S。
辅助电极S 离被测接地装置边缘的距离dGS=30～100m。
图1 是测量土壤电阻率的四极法的原理接线图，两电极之间的距离 a 应等于或大于电极埋设深度h 的20 倍，即a≥20h。
由接地电阻测量仪的测量值R，得到被测场地的视在土壤电阻率ρ=2πaR (1)测量电极建议用直径不小于 1.5cm 的圆钢或＜25×25×4 的角钢，其长度均不小于40cm。
被测场地土壤中的电流场的深度，即被测土壤的深度，与极间距离a 有密切关系。
当被测场地的面积较大时，极间距离a 应相应地增大。
为了得到较合理的土壤电阻率的数据，最好改变极间距离a，求得视在土壤电阻率ρ与极间距离a 之间的关系曲线ρ=f(a)，极间距离的取值可为5、10、15、20、30、40m、⋯，最大的极间距离amax 可取拟建接地装置最大对角线的三分之二。
图1 四极法测量土壤电阻率原理图C P P C 1122C 1和 ——测量用电流极C 2P 1和 ——测量用电压极P 2M ——接地电阻测量仪h ——测量电极埋设深度a ——测量电极之间的距离文纳四极法测试后经得出的土壤电阻率计算值应根据测量时的情况进行季节系数修正。
计算接地装置的土壤电阻率时，应取雷雨季节中无雨水时最大的土壤电阻率，一般按下式计算：0ρρψ=∙式中：ψ——季节系数；0ρ为其实测值；ρ为其计算值在计算接地电阻时，实测的土壤电阻率，要乘以表1中所列季节系数1ψ、2ψ或3ψ进行修正。
表1 各种性质土壤的季节系数注：1ψ—测量前数天下过较长时间的雨，土壤很潮湿时用之;2ψ—测量时土壤较潮湿，具有中等含水量时用之； 3ψ—测量时土壤干燥或测量前降雨不大时用之。
土壤电阻率测试
土壤电阻率是接地工程的重要参数，我们在设计、计算接地装置时应首先测量当地的土壤电阻率，并搞清土壤率在地面水平各方向的变化以及垂直方向的变化规律，以使用最小的投资达到最理想的设计结果。
一、三极法测量土壤电阻率
在需要测土壤电阻率的地方，埋入几何尺寸为己知的接地体，按电压电流法测出接地体的接地电阻。
测量采用的接地体为一根长3m,直径50mm 的钢管；或长3m,直径25mm 的圆钢；或长10-15m,40mm ×4mm 的扁钢，其理入深度0.7-1.0m 。
采用垂直打入土中的圆钢，测量接地电阻时，电压极距电流极和被测接地体20m 远即可。
测得接地电阻后，由下式即可算出该处土壤电阻率。
即
d
l lR g
4ln 2πρ= （15-1）
式中
ρ——土壤电阻率，Ω·m;
I ——钢管或圆钢埋入土壤的深度，m; d ——钢管或圆钢的外径m ； Rg ——接地体的实测电阻，Ω。
用扁钢作水平接地体时，土壤的电阻率按下式计算，即
bh
L lR g 2
ln 2πρ=
（15-2）
式中
ρ ——土壤电阻率，Ω·m;
L —— 接地体的总长度，m;
M —— 扁钢中心线离地面的距离，m; B —— 扁钢宽度，m;
Rg —— 水平接地体的实测电阻，Ω。
]
用三极法侧量土壤电阻率时，接地体附近的土壤起着决定性作用，即这种办法测出的土壤电阻率，在很大程度上仅反映了接地体附近的土壤电阻率。
这种方法的最大缺点是在测量回路中测得的接地电阻Rg 中，还包括了可能是相当大的接触电阻在内，从而引起较大误差。
此外，由于地的层状或剖面结构，用上述方法换算出来的等值电阻率，只能是对应于被测接地体的尺寸和埋设状况的地的等值电阻率。
这个等值电阻率对于不同类型和尺寸的接地体来
说，差别是很大的，因而这种方法在工程实际中很少采用。
二、四极法测量土壤电阻率
采用四级法测量土壤电阻率时，其接线如图15-1所示。
图15-1 四极法测地壤电阻率的试验接线图
由外侧电极C1、C2通入电流I ，若电极的埋深为l ，电极间的距离为a l ，则C1、C2电极使P1、P2上出现的电压分别为
⎪⎭
⎫
⎝⎛-=
a a I U 21122π
ρ （15-3） ⎪⎭
⎫
⎝⎛-=
a a I U 1212'2πρ （15-4） 而两极间的电位差为
a
l
U U πρ2'22=- （15-5） 因此 ()g aR I
U
a I U U a πππρ22'222==-=
（15-6）
式中 ρ——土壤电阻率，Ω·m; a ——电极间的距离，m;
U ——P1、P2点的实测电压，V ； Rg ——实测土壤电阻，Ω。
由式（15-6）可知，当a 己知时，测量P1、P2两极间的电压和流过的电流，即可算出土壤的电阻率。
四极法测得的土壤电阻率，与电极间的距离a 有关，当a 不大时所测得的电阻率，仅为大地表层的电阻率，其反映的深度随a 的增大而增加。
一般测得的ρ值是反映0.75a 深处
的数值。
具有四个端头的接地电阻测量仪，均可用于四极法测量土壤的电阻率。
用四极法测量土壤电阻率时，电极可用四根直径2cm 左右，长0.5-1.0m 的圆钢或钢管作电极，考虑到接地装置的实际散流效应，极间距离可选取20m 左右，埋深应小于极间距离的
20
1。
测量变电所的ρ值时，应取3-4点以上测量数的平均值作为测量值。
用以上方法测出的土壤电阻率，不一定是一年中的最大值，所以应按下式进行校正。
ψρρ=max (15-7)
式中
ρmax ——土壤最大电阻率，Ω·m;
ψ —— 考虑到土壤干燥的季节系数，其值如表15-1所示，测量时如大地比较干燥，
则取表中的较小值 ，比潮湿时，则取较大值：
注：测量时，如果土壤比较干燥，计算时采用表中较小的
ψ
值；土壤比较潮湿，则采用较大
ψ
值。
ρ——实测土壤电阻率，Ω·m;
用四极法测量时有以下注意事项：
（1）对于以运行的变电所测土壤电阻率时，因电流要受到地中水平接地体的影响，因而测量时要找土质相同的远离接地网的地方进行。
（2）为了全面的了解电阻率的水平方向的分布情况，要在被测试的内找不同的4-6点进行测量。
（3）为了了解土壤的分层情况应改变几种不同的a 值进行测量，比如a=10、20、30、50m 等。
（4）测土壤电阻率时尽量避开地下的管道等，以免影响测试结果。
（5）不要在雨后土壤较湿时测土壤电阻率。
