最新土壤电阻率及接地电阻测量作业指导书

土壤电阻率的测定实验指导书一、实验目的1. 掌握测量土壤的电阻率的方法。

2. 掌握接地电阻测量仪的使用。

二、实验测试仪器三、原理土壤电阻率是土壤的一种基本物理特性，是土壤在单位体积内的正方体相对两面间在一定电场作用下，对电流的导电性能。

一般取1m3的正方体土壤电阻值为该土壤电阻率ρ，单位为Ω·m。

土壤电阻率的影响因子有：土壤类型、含水量、含盐量、温度、土壤的紧密程度等化学和物理性质，同时土壤电阻率随时深度变化较横向变化要大很多。

因此，对测量数据的分析应进行相关的校正。

本技术要求只对接地装置所在的上层（几米以内）土壤层进行测量，不考虑土壤电阻率的深层变化。

本实验采用四电极测深法测量ρ。

四、实验操作及计算方法图1 土壤电阻率测量示意图（1）实验操作方法测试布置方法如图 1 所示。

1）在被测区沿直线埋入地下4根电极棒，间距为a，a值一般取5-10米。

棒的埋入深度应不超过“a”值的1/20。

2）按图1接线，并断开仪表上的P2、C2接线端子间的短路片。

3) 选择接地电阻测量仪合适的倍率。

4) 以120r／min的速度接地电阻测量仪，同时转动刻度盘，使得指针指向中间即可读数，将刻度盘的数值乘以倍率即为接地电阻值R。

5）改变电极间距a，重复上述步骤2-3次取平均值。

（2）测量结果计算式中：ρ－土壤电阻率（Ω·m）；Ｒ－所测电阻（Ω）；ａ－测试电极间距（m）；ｂ－测试电极入地深度（m）。

当测试电极入地深度ｂ不超过0.2ａ时，可假定ｂ＝0，则计算公式可简化为：（3）注意事项：1. a 的取值为接地体的间距。

a 一般取5m，对于基础较深的大楼其基础作为接地体一部分的，则a 可取10m；2．四根极棒布设在一条直线上，极棒的间距相等为a；3．接线时，将仪表上的P2、C2接线端子间的短路片断开；4．极棒与仪表上接线端子的连接顺序不能颠倒；5．各极棒的打入地下深度不应超过极棒间距a的1/20；6．为避免地下埋设的金属物对测量造成的干扰，在了解地下金属物位置的情况下，可将接地棒排列方向与地下金属物（管道）走向呈垂直状态。

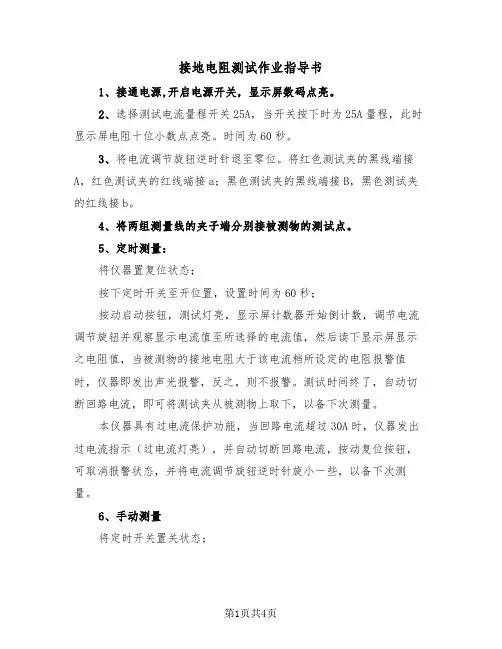

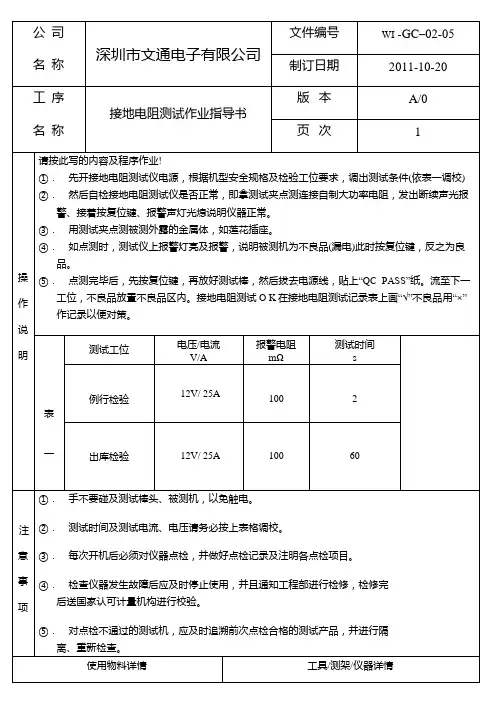

接地电阻测试作业指导书1、接通电源,开启电源开关，显示屏数码点亮。

2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。

时间为60秒。

3、将电流调节旋钮逆时针退至零位。

将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。

4、将两组测量线的夹子端分别接被测物的测试点。

5、定时测量：将仪器置复位状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。

测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动复位按钮，可取消报警状态，并将电流调节旋钮逆时针旋小一些，以备下次测量。

6、手动测量将定时开关置关状态；按动启动按钮，测试灯亮，调节电流调节旋钮并观察显示屏电流值至25A，然后读下显示之电阻数据，当被测物的接地电阻大于该电流所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。

如需停止测试，则按动复位按钮，测试灯熄灭，回路电流即可切断，将测试夹从被测物上取下，以备下次测量。

测试电阻值不应超过0.1.接地电阻测试作业指导书（2）一、实验目的1. 了解接地电阻测试的原理和方法；2. 掌握接地电阻测试的具体操作步骤；3. 学会使用接地电阻测试仪器。

二、实验器材1. 接地电阻测试仪2. 电源线3. 电笔4. 接地线5. 测试用具（如测线、夹子等）6. 记录表格三、实验原理接地电阻是指通过接地装置与大地之间的电阻，用来衡量设备或系统与大地之间的绝缘程度。

通常，地线的电阻越小，设备的安全性就越高。

接地电阻测试的原理是利用恒流源的直流电流通过接地回路，产生一定的电压降，然后根据欧姆定律计算接地电阻。

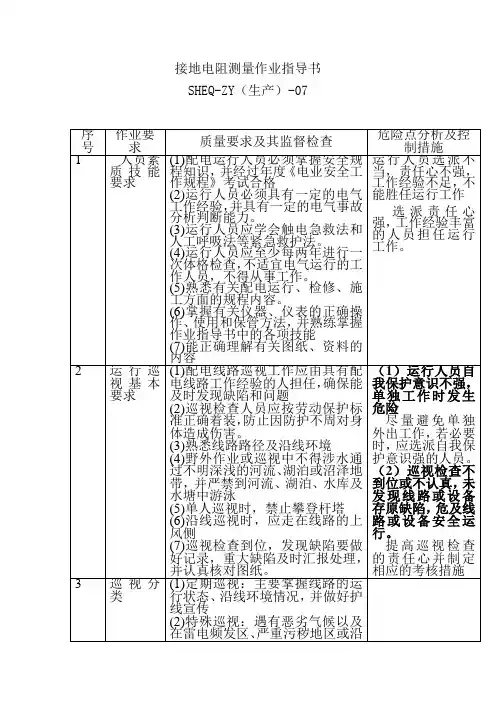

接地电阻测量作业指导书SHEQ-ZY（生产）-07序号作业要求质量要求及其监督检查危险点分析及控制措施1 人员素质技能要求(1)配电运行人员必须掌握安全规程知识，并经过年度《电业安全工作规程》考试合格(2)运行人员必须具有一定的电气工作经验，并具有一定的电气事故分析判断能力。

(3)运行人员应学会触电急救法和人工呼吸法等紧急救护法。

(4)运行人员应至少每两年进行一次体格检查，不适宜电气运行的工作人员，不得从事工作。

(5)熟悉有关配电运行、检修、施工方面的规程内容。

(6)掌握有关仪器、仪表的正确操作、使用和保管方法，并熟练掌握作业指导书中的各项技能(7)能正确理解有关图纸、资料的内容运行人员选派不当，责任心不强，工作经验不足，不能胜任运行工作选派责任心强，工作经验丰富的人员担任运行工作。

2 运行巡视基本要求(1)配电线路巡视工作应由具有配电线路工作经验的人担任，确保能及时发现缺陷和问题(2)巡视检查人员应按劳动保护标准正确着装，防止因防护不周对身体造成伤害。

(3)熟悉线路路径及沿线环境(4)野外作业或巡视中不得涉水通过不明深浅的河流、湖泊或沼泽地带，并严禁到河流、湖泊、水库及水塘中游泳(5)单人巡视时，禁止攀登杆塔(6)沿线巡视时，应走在线路的上风侧(7)巡视检查到位，发现缺陷要做好记录，重大缺陷及时汇报处理，并认真核对图纸。

（1）运行人员自我保护意识不强，单独工作时发生危险尽量避免单独外出工作，若必要时，应选派自我保护意识强的人员。

（2）巡视检查不到位或不认真，未发现线路或设备存原缺陷，危及线路或设备安全运行。

提高巡视检查的责任心并制定相应的考核措施3 巡视分类(1)定期巡视：主要掌握线路的运行状态、沿线环境情况，并做好护线宣传(2)特殊巡视：遇有恶劣气候以及在雷电频发区、严重污秽地区或沿线有道路施工、伐树等情况，对线路的全部或部分进行巡视检查。

(3)认间巡视，在线路负荷高峰或阴雾天气时进行，检查导线接头有无发热和打火现象，绝缘子表在有无闪络，进行负荷测量。

接地电阻检测实施细则1. 目的为使测试人员在做绝缘电阻检测时有章可循，并使其操作合乎规范。

2. 适用范围接地电阻检测的准备、现场实施和分析计算。

3. 编制依据建筑电气工程施工质量验收规范 GB50303-2015建筑物防雷设计规范GB50057-2010民用建筑电气设计规范JGJ16-2008建筑物防雷装置检测技术规范 GB/T21431-20154. 职责检测工程师负责现场检测；内业工程师或现场检测工程师负责计算分析，一般也负责编写检测报告。

5. 主要仪器设备MS2302型接地电阻测试仪6. 工作程序6.1检测前的准备6.1.1检测人员在检测前应先详细阅读图纸，了解现场基本情况、接地种类及检测数量，合理安排现场检测工作。

6.1.2检测人员在检测前要先检查接地电阻测试仪是否工作正常。

6.1.3测量接地电阻值采用三级法，三级法中的三级是指被测接地装置G，测量用的电压极P和电流极C。

6.1.4检测人员在检测前，应先测量对地电压，如果存在接地电压并超过10V，则会导致接地电阻的测量产生比较大的误差。

请切断被测对象的电源，待地电压降下后再进行检测。

6.1.5检测人员在检测前，应较为准确地找到实际零电位区。

可把电压极沿测量用电流极与被测接地装置之间连接线方向移动三次，每次移动的距离约为电流极C离被测接地装置G边缘距离d GC的5%，测量电压极P与接地装置G 之间的电压。

如果电压表的三次指示值之间的相对误差不超过5%，则可以把中间位置作为测量用电压极的位置。

6.2现场检测6.2.1检测时，三级（G、P、C）应布置在一条直线上且垂直于地网。

从被测装置开始，分别将P辅助接地棒、C辅助接地棒排成一直线后深深的打入大地，将测试线分别连接按被测装置、辅助接地棒P和辅助接地棒C。

测量用的电流极C和电压极P离被测接地装置G边缘的距离为d GC=（4～5）D和d GP=（0.5～0.6）d GC，D为被测接地装置的最大对角线长度。

土壤电阻率与接地电阻的测试方法一、土壤电阻率测试方法：常用方法：四极等距法或称温纳(Wenner)法：测试依据：规范DL/T475-2006 及各种仪表使用说明书图a) 是四极等距法的原理接线图，两电极之间的距离a 应不小于电极埋设深度h 的20倍，即a ≥20h 。

试验电流流入外侧两个电极，接地阻抗测试仪通过测得试验电流和内侧两个电极间的电位差，得到R ，通过公式 (1) 得到被测场地的视在土壤电阻率ρ：aR πρ2= (1)说明：上式中的R 就是从仪表上直接读取的电阻值。

四个接地电极应在一条直线上。

本方法适用于我公司的测试表型号为：ZC-8、ZC29B-1、ZC29B-2、Megger 。

如：某一测试中电极深度为0.1m ，从表上读取的值为3.76Ω，接地电极间的距离为3m ，则该区域土壤电阻率ρ=2πaR=2×3.14×3×3.76=70.84Ω·m （如果考虑季节系数，上面的值再乘以季节系数即可）。

附：季节系数表季节系数的取值：摘自《智能建筑弱电工程设计施工图集》图集号97X700-7 序号土壤名称深度Ψ1 Ψ2 Ψ31 黏土0.5～0.8 3 2 1.50.8～3 2 1.5 1.42 陶土0～22.4 1.4 1.23 沙砾盖于陶土 1.8 1.2 1.14 杂以黄沙的沙砾 1.5 1.3 1.25 泥碳 1.4 1.1 1.06 园地----- 1.3 1.27 石灰石 2.5 1.5 1.28 黄沙 2.4 1.6 1.2说明：Ψ1：用于测量前数天下过较长时间的雨，土壤很潮湿时。

Ψ2：用于测量时土壤交潮湿时，具有中等含水量时。

Ψ3：用于测量时土壤干燥或测量前降雨量不大时。

操作步骤：1.仪表端所有接线应正确无误。

2.仪表连线与电位电极P1、P2和电流电极C1、C2应牢固接触。

3.仪表放置水平后，调整检流计的机械零位，归零。

4.将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min（备注：ZC29B要求转速150r/min；ZC-8要求转速120r/min）。

土壤电阻率检测作业指导书1 目的土壤电阻率是接地工程中一个重要的参数，直接影响接地装置的接地电阻的大小，为了正确合理的设计接地装置，必须进行土壤电阻率的测量。

根据所测的土壤电阻率，可以通过一些措施有效地改善土壤。

2 适用范围本作业指导书适用于恒山运维站所辖的变电站的土壤电阻率的测定。

3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

GB 50169-92 《电气装置安装工程接地装置施工及验收规范》DL 475 《接地装置工频特性参数的测量导则》4 支持性文件高压电气设备试验方法接地技术5 技术术语接地极：埋入地中并直接与大地接触的金属导体。

接地体：埋入地中并直接与大地接触的金属导体，称为接地体。

接地体分为水平接地体和垂直接地体。

接地引下线：电力设备应接地的部位与地下接地体或中性线之间的金属导体，称为接地引下线。

接地装置：接地体和接地引下线的总和，称为接地装置。

接地电阻：接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。

接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。

电流极：为形成测试接地装置的接地阻抗、场区地表电位梯度等特性参数的电流回路，而在远方布置的接电极。

电位极：在测试接地装置特性参数时，为测试所选的参考电位而布置的电极。

6安全措施6.1试验时的安全措施6.1．1 禁止在雷雨天气进行试验6.1．2 尊守《安全操作规程》6.2 试验时应注意的事项6.2.1 应使接地极和土壤充分的接触，接地极排列在同一直线上，埋入深度应不大于极间距离的1/20。

6.2.2 试验前应仔细检查各个电极的接线是否正确、摇表的倍率、量程等，按规定的转速旋转摇表把手，尽量匀速摇动。

6.2.3在接线时，必须用夹子将导线和接地极连接，使他们的接触良好。

7 作业准备7.1 人员配备数量：2人素质要求：所有工作人员必须拥有安全意识，并且具有一定的专业基础知识。

7.2 设备准备7.2.1 ZC-8型摇表一块7.2.2 导线若干7.2.3 铁锤一把7.2.4 接地极4颗8作业项目和测试要求、质量标准8.1 作业项目测试方法：8.1.1 单极法在需要测量土壤电阻率的地方打一直径为d的接地极，埋入深度为h,用摇表测出该接地极的接地阻R，如图1，然后通过下式计算出土壤电阻率 ：用单极法测量土壤电阻率时，接地体与土壤的接触程度起着很大的关系，即用这种方法测出的土壤电阻率仅仅反映了接地接地体附近的土壤电阻率，误差较大，在使用单极法时接地极的直径应不小于1.5厘米，长度应不小于1米。

工序名称页次第1页 共1页
工 具
版本
V1.0
编 制审 核批 准日 期
日 期
日 期
1
1.被测试的产品必须是组装成成品，各部件都连接在一起，不可以是半成品或未组装完成产品。

2.测试过程中，注意仪器正负夹头碰撞造成产品掉漆/刮伤等质量问题。

◆ 注意事项：

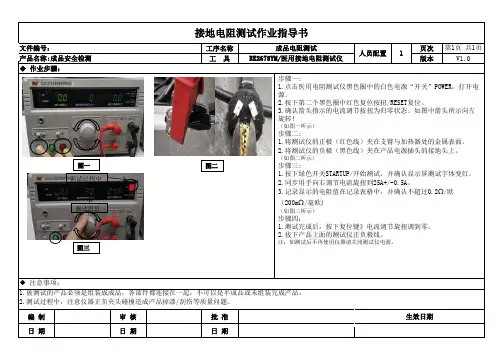

接地电阻测试作业指导书
生效日期
文件编号：
成品电阻测试
产品名称:成品安全检测RK2678YM/医用接地电阻测试仪
◆ 作业步骤：
人员配置步骤一:
1.点击医用电阻测试仪黑色圈中的白色电源“开关”POWER，打开电源。

2.按下第二个黑色圈中红色复位按扭/RESET 复位。

3.确认箭头指示的电流调节按扭为归零状态。

如图中箭头所示向左旋转！
（如图一所示）
步骤二:
1.将测试仪的正极（红色线）夹在支臂与加热器处的金属表面。

2.将测试仪的负极（黑色线）夹在产品电源插头的接地头上。

（如图二所示）
步骤三:
1.按下绿色开关STARTUP/开始测试，并确认显示屏测试字体变红。

2.同步用手向右调节电流旋扭到25A+/-0.5A 。

3.记录显示的电阻值在记录表格中，并确认不超过0.2Ω/欧（200m Ω/毫欧)
（如图三所示）
步骤四：
1.测试完成后，按下复位键》电流调节旋扭调到零。

2.拔下产品上面的测试仪正负极线。

注：如测试后不再使用仪器请关闭测试仪电源。

测试过程中
测试阻值。

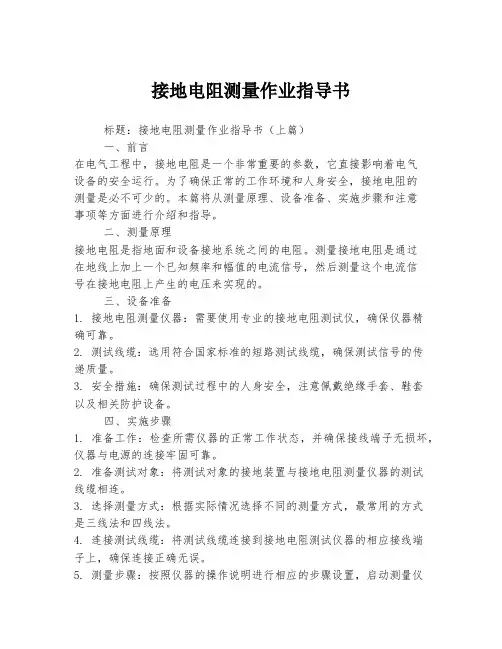

接地电阻测量作业指导书标题：接地电阻测量作业指导书（上篇）一、前言在电气工程中，接地电阻是一个非常重要的参数，它直接影响着电气设备的安全运行。

为了确保正常的工作环境和人身安全，接地电阻的测量是必不可少的。

本篇将从测量原理、设备准备、实施步骤和注意事项等方面进行介绍和指导。

二、测量原理接地电阻是指地面和设备接地系统之间的电阻。

测量接地电阻是通过在地线上加上一个已知频率和幅值的电流信号，然后测量这个电流信号在接地电阻上产生的电压来实现的。

三、设备准备1. 接地电阻测量仪器：需要使用专业的接地电阻测试仪，确保仪器精确可靠。

2. 测试线缆：选用符合国家标准的短路测试线缆，确保测试信号的传递质量。

3. 安全措施：确保测试过程中的人身安全，注意佩戴绝缘手套、鞋套以及相关防护设备。

四、实施步骤1. 准备工作：检查所需仪器的正常工作状态，并确保接线端子无损坏，仪器与电源的连接牢固可靠。

2. 准备测试对象：将测试对象的接地装置与接地电阻测量仪器的测试线缆相连。

3. 选择测量方式：根据实际情况选择不同的测量方式，最常用的方式是三线法和四线法。

4. 连接测试线缆：将测试线缆连接到接地电阻测试仪器的相应接线端子上，确保连接正确无误。

5. 测量步骤：按照仪器的操作说明进行相应的步骤设置，启动测量仪器，完成测量操作。

6. 记录测量结果：将测量结果记录在测量报告中，包括测量点的位置、测量方式、测量数值等重要信息。

五、注意事项1. 保持安全：测量过程中需注意安全，特别是测试过程产生的高电压，务必做好防护措施。

2. 排除干扰：在测量过程中，应尽量避免电流传输线与其他金属结构物相接触，以免干扰测量结果。

3. 控制环境：尽量选择干燥、通风良好的环境进行测量，避免湿度对测量结果的影响。

4. 验证仪器：定期验证接地电阻测试仪器的准确性和可靠性，确保测试结果的准确性。

六、总结接地电阻的测量是电气工程中不可或缺的一环，它关系着电气设备的安全运行。

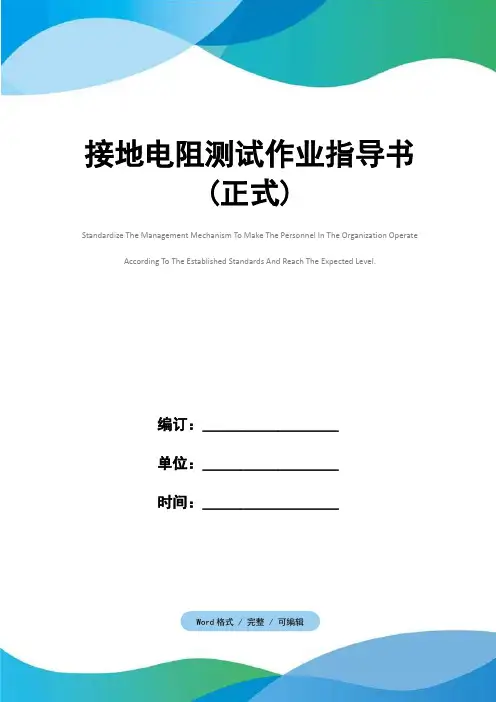

编订：__________________单位：__________________时间：__________________接地电阻测试作业指导书(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4231-50 接地电阻测试作业指导书(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1、接通电源,开启电源开关，显示屏数码点亮。

2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。

时间为60秒。

3、将电流调节旋钮逆时针退至零位。

将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。

4、将两组测量线的夹子端分别接被测物的测试点。

5、定时测量：将仪器置“复位”状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。

测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动“复位”按钮，可取消报警状态，并将“电流调节”旋钮逆时针旋小一些，以备下次测量。

地网接地电阻测量作业指导书一、目的为了规范地网接地电阻测量、地网接地电阻试验，保证试验结果的准确性，为设备运行、监督、检修提供依据。

规定了接地电阻测量试验的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果判断方法和试验注意事项等，特制定本作业指导书。

二、适用范围本作业指导书适用于地网接地电阻测量。

三、内容与工作流程1、工器具的选用个人工具：榔头一把，平口钳一把或平锉一把（00#砂纸），活动扳手两把，工具包一个。

专用工具：ZC-8接地电阻测量仪一套（测量线三根，接地棒两根），合格绝缘手套一副。

2、测量前的准备工作.检查接地电阻测量仪看表面是否有年度检验合格证，有效期是否过期。

仪表表面是否脏污，受潮。

轻轻摇动摇表，指针是否左右正确摇摆。

轻轻转动地轴表，读数盘是否有阻碍。

将地轴表水平放置，摇表指针应与刻度盘的刻线重合，如果没有重合，调微调旋钮，轻轻摇动手柄，没有阻碍现象。

.检查测试线、接地棒是否符合规格要求，测量线无破损，接头，接地棒截面不得小于190mm2，长度不得小于（打入绝缘深度不得小于）.检查接地引下线断线、断股、锈蚀，如果有，要用沥青做防锈处理，连接点有无锈蚀，有进行打磨。

3、测量接地电阻用接地电阻仪测试接地电阻时，一般有直线布极法，三角形布极法、两侧布极法。

三极法是接地电阻测试中使用最多和最普遍的方法。

三极指的是被测接地体、测量用的电压极、测量用的电流极。

当测试现场不是平地，而是斜坡的话，则接地电阻仪电流极棒和电压极棒距地网接地体间的距离应是水平距离投影到斜坡上的距离。

、以ZC29B-2型摇表测试方法如下：1.在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

柱接随仪表配来的20m纯铜导线，导线另一端接插针。

柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

接地电阻测试仪使用作业指导书
一、规格和技术特性
二、结构特性与工作原理
本仪表由于摇发电机、电流互感器、滑线电阻及检流计组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准比较式。

三、使用与操作
1.使用
测量接地电阻值时接线如下：
E端钮接5m导线，P端钮接20m导线，C端钮接40m导线，导线的另一端分别接被测物接地级E＇，电位探棒C＇，且E＇，P＇，C＇应保持直线，其间距为20m。

当所测接地电阻大于等于1Ω时，将仪表上2个E端连结在一起。

2.操作步骤
1）仪表端钮线应正确无误。

2）仪表置于水平后，调整检流计的机械零位。

3）将倍率开关置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针在“D”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

4）如刻度盘读数小于1时，仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

5）若发现仪表检流计指针有抖动现象时，可变化摇柄转速，以消除抖动现象。

6）若仪表检流计灵敏度过低时，可在探棒周围注水或盐水以湿润。

3.注意事项
1）禁止在有雷电功被测塔吊带电时进行测量。

2）仪表携带，使用时须小心轻放，避免剧烈震动。

土壤电阻率及接地电阻测量作业指导书一、施工工艺步骤图:二、作业方法及要求:1、施工准备:（1）技术准备: 掌握接地摇表使用方法, 了角设计对接地电阻值要求。

（2）组织准备: 土壤电阻率及接地电阻测量, 须由一名技术人员带一名熟练技术工人进行, 测量应用好原始统计。

（3）工器具、材料准备: 接地摇表、接地棒、导线、钉锤、扳手。

2、土壤电阻测量（施工过程质量控制见证点W点）土壤电阻率测量摇表应有四个测量端钮。

在被测量土壤电阻率地域, 接图-1布线, 将四个接地棒接于四个测量端钮, 成一直线打入土内, 各接地棒之间距离可等距离“a”厘米。

棒埋入深度, 不应小于a/20, a, 可取以整数便于计算。

摇表电流极端钮I1和Ⅱ2（有摇表为G1G2）连接在四个接地棒外侧两边棒上, 而电压极端子E1和E2（有摇表P1和P2）连接到对应靠里面棒上, 则摇表测量时所得指示值是靠里面两棒之间电阻（欧）将所测得电阻值, 按下列计算公式求得土壤电阻率, 该电阻率是相当于深度为棒间距离a处近似平均土壤电阻率。

土壤电阻率计算公式为:P=2πaR（欧.厘米）a棒间距离（厘米）, R接地电阻测量读数（欧）。

3、接地电阻测量（施工过程质量控制见证点W点）测量时接地装置应与避雷线断开, 电流极, 电压极应部署在线路或地下金属管道垂直方向上, 并应避免雨后立刻测量接地电阻值。

电极部署: 通常较长电极距离接地测量点距离为接地装置最长射线4倍, 较短电极距接地测量点距离为最长射线长度2.5倍。

防雷接地装置季节系数埋深季节系数水平接地体2-3米垂直接地0.5 1.4~1.8 1.2~1.40.8~1.0 1.25~1.45 1.15~1.32.5~3.0 1.0~1.1 1.0~1.1注1: 土壤比较干燥, 则应采取表中较小值, 比较潮湿, 则取较大值。

所测得接地电阻值, 应乘以季节系数, 季节系数是依据地质土壤干湿程序选择。

乘以季节系数以后电阻值应满足下表中不一样土壤电阻率所要求电阻值。

电阻率作业指导书一、引言电阻率是描述物质导电性能的物理量，它是指单位长度、单位横截面积的导体材料在单位温度下的电阻值。

本指导书旨在提供电阻率实验的操作步骤和相关理论知识，匡助学生正确完成电阻率实验。

二、实验目的1. 学习使用电阻计测量导体的电阻值。

2. 理解电阻率的概念，掌握计算电阻率的方法。

3. 通过实验探索不同材料的电阻率差异。

三、实验器材和试剂1. 电阻计2. 导线3. 称量瓶4. 不同材料的导体样品（如铜、铁、铝等）四、实验步骤1. 准备工作a. 检查实验器材的完好性和连接的可靠性。

b. 将电阻计设定为合适的量程。

c. 准备好不同材料的导体样品。

2. 实验操作a. 将导体样品固定在实验台上，保证导体两端与电阻计的接线端口相连。

b. 打开电阻计电源，调节电阻计的灵敏度，使其读数在合适的范围内。

c. 挨次测量不同材料的导体样品的电阻值，记录测量结果。

3. 数据处理a. 根据测得的电阻值，计算每一个导体样品的电阻率。

b. 绘制电阻率与材料种类的关系图表，进行比较分析。

五、实验注意事项1. 实验过程中应注意安全，避免触电等危（wei）险情况的发生。

2. 实验操作时要轻拿轻放，避免导体样品的损坏。

3. 测量电阻值时，应确保导体两端与电阻计的接线端口接触良好，避免接触不良导致测量误差。

4. 实验结束后，关闭电阻计电源，将实验器材归位并保持整洁。

六、实验结果与讨论根据实验数据，我们得到了不同材料的导体样品的电阻率。

通过分析比较，我们可以得出以下结论：1. 不同材料的导体样品的电阻率存在差异，其中某些材料的电阻率较低，而某些材料的电阻率较高。

2. 铜是常见导体材料，具有较低的电阻率，适合于电线等导电应用。

3. 铁和铝的电阻率较铜高，但仍然具有良好的导电性能，适合于一些特定的应用场景。

七、实验总结通过本次实验，我们学习了使用电阻计测量导体的电阻值，并掌握了计算电阻率的方法。

同时，我们也了解到不同材料的导体样品具有不同的电阻率。

混凝土电阻率1。

编制目的：为了确保混凝土电阻率检测工作的正常进行，取得正确、可靠、有效的检测数据,使混凝土电阻率检测工作规范、有序，特制定本作业指导书。

2。

检测依据JTG/T J21—2011《公路桥梁承载能力检测评定规程》3.仪器设备4。

1混凝土电阻率测试仪由一台主机。

一个测试探头和一条连接线组成。

4.2仪器设备每年进行一次全面检查及检定,其技术性能指标应符合规范.规程。

规定的要求。

4。

3工作系统框图如下：4.环境条件:仪器使用环境温度0~40℃，相对湿度≤85％。

5.检测方法5.1仪器准备5。

1。

1开机检查:按下开机键，检查开机显示和电池电量，若电池电量不足,及时更换电池。

5.2检测前准备（1）应选择比较平整且清洁、无尘、无油脂的混凝土面进行测试，以保证探头上4个电极同时接触混凝土表面.（2)测点间距宜为5cm，但若钢筋锈蚀的可能性较高时，建议缩小测点间距。

6.检测步骤（1)用标准板标定仪器检测的准确度：用塞好海绵块的wenner探头与标准板严密接触后,测试结果应在29。

0～33.0kΩ•cm之间。

（2）校验合格后，选择合适的量程，用塞好海绵块的wenner探头与混凝土面严密接触，待读数稳定后并记录6.结果评定：依据JTG/T J21—2011《公路桥涵承载能力检测评定标准》中第5.6条对混凝土桥梁电阻率检测进行评定：按照测区最小电阻率值确定混凝土电阻率评定标度。

7。

检测注意事项（1）若混凝土表面太湿或者太干,将会造成测试结果不准确.（2）测试准确度受海绵好和混凝土表面接触条件影响，所以应注意保养海绵。
