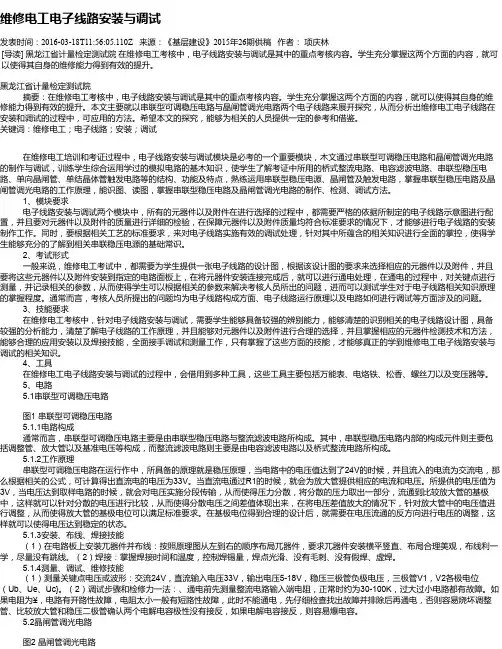

维修电工（中级）电子线路安装与调试电子线路安装与调试模块是维修电工（中级）培训和考证中的一个重要环节，其核心内容是电子线路的制作和调试。
文章介绍了维修电工（中级）考证中常用的串联型可调稳压电路和晶闸管调光电路的元器件检测、工作原理、制作和调试等各环节并进行讨论，根据工作经验给出了调试及检修方法。
标签：维修电工中级；电子线路；安装；调试在维修电工（中级）培训和考证过程中，电子线路安装与调试模块是必考的一个重要模块，本文通过串联型可调稳压电路和晶闸管调光电路的制作与调试，训练学生综合运用学过的模拟电路的基本知识，使学生了解考证中所用的桥式整流电路、电容滤波电路、串联型稳压电路、单向晶闸管、单结晶体管触发电路等的结构、功能及特点，熟练运用串联型稳压电源、晶闸管及触发电路，掌握串联型稳压电路及晶闸管调光电路的工作原理，能识图、读图，掌握串联型稳压电路及晶闸管调光电路的制作、检测、调试方法。
1 模块要求根据控制线路原理图选择所需元器件及附件，检查元器件好坏后正确安装；按工艺要求布线，正确调试运行。
了解单向晶闸管变流技术和串联稳压电源的相关知识等。
2 考试形式给定一张电路原理图，根据原理图选择正确的元器件，安装到面包板或万能板上，连接完元器件后通电调试，测量关键点参数，回答考评员提出的问题。
（电路构成，工作原理，元器件检测，电阻色环的辨识，电路调试，故障检修等）3 技能要求（1）读图、识图能力；（2）电路原理分析能力；（3）元器件选择、检测技能；（4）安装、布线、焊接技能；（5）调试、测量、维修技能4 工具（1）万表表；（2）电烙铁；（3）焊锡；（4）松香；（5）螺丝刀；（6）剪线钳；（7）吸锡器；（8）双12V变压器；（9）双踪示波器。
5 电路5.1 串联型可调稳压电路5.1.1 电路构成。
（1）整流滤波电路：桥式整流电路、电容滤波电路。
（2）串联型稳压电路：调整管、比较放大管、取样电路、基准电压。
5.1.2 工作原理。
（1）稳压原理：输入24V交流电，经桥式整流、电容滤波后得到33V（24×1.4=33V）直流电。
33V直流电压经R1同时给比较放大管提供集电极电压和调整管基极电压。
限流电阻和稳压二极管给比较放大管发射极提供3V的基准电压，取样电路从输出端通过分压，对输出电压进行取样，加到比较放大管的基极，两个电压比较后得到一个误差电压，经放大后调整比较放大管的集电极电压的变化，进而调节调整管的基极电位，最后调整其发射极电压往相反方向变化，从而达到稳压目的。
电网电压↑（或负载减少）→Uo↑→U2b↑→U2c↓→U1b↓→U1e↓→Uo↓（2）电压调节范围：调节RP1，输出电压可以从5.3V-18.5V之间变化。
Uo=Ub/（RP1下+R4）*（R3+RP1+R4）。
RP1调到最上端时，输出电压：Uo=3.7V/7K*10K=5.3V；RP1调到最下端时，输出电压：Uo=3.7V/2K*10K=18.5V。
5.1.3 元器件检测。
（1）三极管（D882、9014）：学会检测三极管三个电极（D882管脚排列：E、C、B；9014管脚排列：E、B、C），并学会判断好坏。
（2）稳压二极管（3V）：判断正负极，及稳压值。
（3）整流二极管（1N4007）：判断正负极及好坏。
（4）电解电容（220UF/63V、470UF/25V）：判断正负极及好坏。
（5）电位器（5K）：测量标称阻值及好坏。
（6）电阻色环辨识（2K、1K、3K）：学会辨识色环及电阻值。
5.1.4 安装、布线、焊接技能。
（1）在电路板上安装元器件并布线：按照原理图从左到右的顺序布局元器件，要求元器件安装横平竖直、布局合理美观，布线科学，尽量没有跳线。
（2）焊接：掌握焊接时间和温度，控制焊锡量，焊点光滑、没有毛剌、没有假焊、虚焊。
5.1.5 测量、调试、维修技能。
（1）测量关键点电压或波形：交流24V、直流输入电压33V，输出电压5～18V，稳压二极管负极电压，三极管V1、V2各极电位（Ub、Ue、Uc）。
（2）调试步骤和检修方法：a.通电前先测量整流电路输入端电阻，正常时约为30-100K，过大过小电路都有故障。
如果电阻为∞，电路有开路性故障，电阻太小一般有短路性故障，此时不能通电，先仔细检查找出故障并排除后再通电，否则容易烧坏调整管、比较放大管和稳压二极管。
b.确认两个电解电容极性没有接反，如果电解电容接反，则容易爆电容。
c.接入24V交流电，先接一根线，再碰触另一根线，如果有较大火花，则说明有短路性故障，先排除短路点再通电。
d.通电后触摸调整管、9014、稳压二极管有没有发烫现象，如果有立即断电，否则会烧坏元器件。
（多数是D882或9014引脚接错）e.用一字螺丝刀调整电位器RP，测量输出电压的变化情况，正常5～20V之间变化。
如果电压没有变化，是电位器没有接好；如果电压变化范围不对，是取样电阻用错。
（3）维修：对功能没有实现的电路板进行检修，排除故障。
常见故障有：9014接反，D882接反，個别电阻用错接错，稳压二极管接反，滤波电容用错或极性接反，元件虚焊、假焊、连线错误等。
5.2 晶闸管调光电路5.2.1 电路构成。
（1）整流部分：桥式整流电路。
（2）稳压部分：8.2V稳压管、限流电阻。
（3）主电路：晶闸管（MCR100-6）、LED、限流电阻。
（4）触发电路：单结晶体管（BT33F）、RC充放电电路。
5.2.2 工作原理。
（1）VD1-VD4构成桥式整流电路，把12V交流电变成10.8V （12×0.9=10.8V）直流电，给晶闸管主电路供电。
同时10.8V电压再经R1和V3稳压得到8.2V给触发电路供电。
（2）电阻R2、R3、单结晶体管V2和RP、R4、C1构成触发电路。
通电瞬间，C1两端电压为0V，8.2V电源通过RP、R4向C1充电，当C1电压升高到单结晶体管的峰点电压时，单结晶体管导通，电容C1通过单结晶体管的e-b1、R3放电，由于放电电流较大，在R3上得到较大的尖峰脉冲信号。
由于单结晶体管的rb1电阻和R3都很小，C1放电较快，当Ue小于单结晶体管的谷点电压时，单结晶体管截止，8.2V电源再次通过RP、R4向C1充电。
如此反复，在R3上端就得到一系列尖峰脉冲信号，触发晶闸管导通。
（3）调节电位器RP的大小，可以调节充电回路的充电时间，进而调节触发脉冲的导通角，从而控制晶闸管的导通时间长短，控制LED的亮度。
5.2.3 元器件检测。
（1）单向晶闸管（MCR100-6）：学会检测晶闸管三个电极（MCR100-6管脚排列：K、G、A），万用表打到欧姆×1K档，六次测量里有一次导通，黑表笔接的是G，红表笔接的是K，另外一个电极为A。
并学会判断好坏。
（2）单结晶体管（BT33F）：学会检测三个电极（BT33F管脚排列：e、b1、b2），万用表打到欧姆×1K档，六次测量里有两次导通，黑表笔接的是e，红表笔接的分别是b1和b2，在正向导通时，电阻大的为b1，电阻小的为b2。
并学会判断好坏。
（3）稳压二极管（8.2V）：判断正负极，及稳压值。
（4）发光二极管（LED）：判断正负极，观察正向导通时的发光情况。
（5）整流二极管（1N4007）：判断正负极及好坏。
（6）电位器（100K）：测量标称阻值及好坏。
（7）电阻色环辨识（820、200、510、150、3K）：学会辨识色环及电阻值。
（8）瓷片电容（104）：学会测量电容的好坏。
5.2.4 安装、布线、焊接技能。
（1）在电路板上安装元器件并布线：按照原理图从左到右的顺序布局元器件，要求元器件安装横平竖直、布局合理美观，布线科学，尽量没有跳线。
（2）焊接：掌握焊接时间和温度，控制焊锡量，焊点光滑、没有毛剌、没有假焊、虚焊。
5.2.5 测量、调试、维修技能。
（1）测量关键点电压或波形：交流12V、直流10.8V、8.2V，C1上端波形，单结晶体管b1波形。
（2）调试步骤和检修方法：a.通电前先测量整流电路输入端电阻，正常时约为20-30K，过大过小电路都有故障。
如果电阻为∞，电路有开路性故障，电阻太小一般有短路性故障，此时不能通电，先仔细检查找出故障并排除后再通电，否则容易烧坏整流二极管、稳压二极管或限流电阻。
b.接入12V交流电，先接一根线，再碰触另一根线，如果有较大火花，则说明有短路性故障，先排除短路点再通电。
c.通电后触摸整流二极管、晶闸管、单结晶体管、稳压二极管、限流电阻有没有发烫现象，如果有立即断电，否则会烧坏元器件。
（多数是整流二极管、限流电阻、稳压二极管接错）。
d.对于通电后LED不发光的情况：先测量交流12V、直流10.8V、8.2V是否正常，短接晶闸管A、K两极，如果能发光，LED和限流电阻正常，否则是LED极性接反。
再短接晶闸管A、G两极，如果能发光，则晶闸管良好，否则晶闸管损坏。
短接稳压二极管负端与充电电容上端，如果LED发光，说明触发电路没有问题，否则是触发电路故障。
e.对于通电后LED发光的情况：用一字螺丝刀调整电位器RP1，观察LED亮度变化，正常应有明显的变化。
如果亮度没有变化，是电位器没有接好或单结晶体管b1和b2接反。
（3）维修：对功能没有实现的电路板进行检修，排除故障。
常见故障有：整流二极管接反，LED接反，單结晶体管b1和b2接反，稳压二极管接反，电位器接线错或没连接，电阻用错焊错，元件虚焊、假焊、连线错误等。
