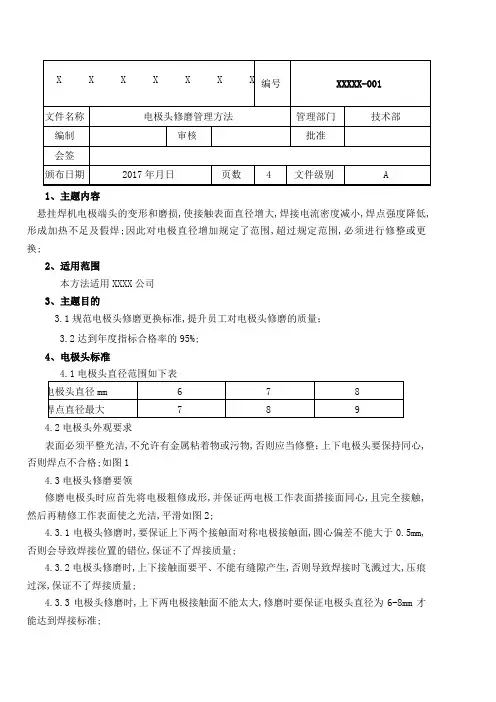

1、主题内容悬挂焊机电极端头的变形和磨损,使接触表面直径增大,焊接电流密度减小,焊点强度降低,形成加热不足及假焊;因此对电极直径增加规定了范围,超过规定范围,必须进行修整或更换;2、适用范围本方法适用XXXX公司3、主题目的3.1规范电极头修磨更换标准,提升员工对电极头修磨的质量；3.2达到年度指标合格率的95%;4、电极头标准4.1电极头直径范围如下表4.2电极头外观要求表面必须平整光洁,不允许有金属粘着物或污物,否则应当修整；上下电极头要保持同心,否则焊点不合格;如图14.3电极头修磨要领修磨电极头时应首先将电极粗修成形,并保证两电极工作表面搭接面同心,且完全接触,然后再精修工作表面使之光洁,平滑如图2;4.3.1电极头修磨时,要保证上下两个接触面对称电极接触面,圆心偏差不能大于0.5mm,否则会导致焊接位置的错位,保证不了焊接质量;4.3.2电极头修磨时,上下接触面要平、不能有缝隙产生,否则导致焊接时飞溅过大,压痕过深,保证不了焊接质量;4.3.3电极头修磨时,上下两电极接触面不能太大,修磨时要保证电极头直径为6-8mm才能达到焊接标准;4.3.4更换旧电极头时,要看电极头是否有凸起状态,电极头表面是否有凹坑产生,更换修理时要遵守以上三种操作,才能保证焊接质量和焊接要求,才能符合电极头的使用和更换标准操作规程;4.4备注：外表件位置焊点要求较高,电极头修模频次加大一级;4.5电极头更换频次电极头发生以上问题项时,需及时修磨或者更换,并对现场检查结果由班长签字确认;6、职责6.1操作工根据电极头修磨标准,每日进行修磨或更换；6.2班组长每日进行检查,发现电极头或焊点未达到标准时,立即要求操作工进行纠正；6.3检验员发现焊点未达到标准时,立即要求操作工、班长进行纠正；6.4车间、技术部安排专人定期进行检查,发现不合格项要求操作工立即纠正,并告知班长；6.5新员工或转岗员工由班长负责对电极头修磨标准及要领进行宣贯、培训；7、电极头检查的考评7.1以重要度划分：A类每一类不合格考核当事人30元/次起；B类每一类不合格考核当事人20元/次起；7.2被检查班组电极头合格率低于80%,班长负班组监管不利考核当班班长30元/次；次月班组检查电极头合格率相对本月降低,按20元起1个百分点对班组处罚,罚款分摊到各班组员工；每月分车间汇总车间电极头总合格率低于75%,除按标准处罚班组和个人外,主任负员工监管不到位责任,各处罚30元/次；7.3个人电极头修磨规范标准较好,奖励20元/次；班组电极头合格率高于93%,奖励班组长50元/次；班组合格率高于98%以上,奖励班组长80元/次;8、制度实施8.1本制度由各班组长、车间主任负责落实实施,公司技术部负责监控.8.2本制度从签发之日起执行;9、文件修改记录单。
电极头修磨管理办法电极头是一种重要的工业部件，广泛应用于电子、汽车、机械等各个领域。
电极头的质量直接影响到产品的稳定性和效率。
因此，对于电极头的修磨管理非常重要。
本文将介绍电极头修磨的必要性、修磨方法以及修磨管理的注意事项。
一、电极头修磨的必要性电极头在长时间使用后，由于各种因素的影响，表面会出现磨损和氧化，导致电极头的质量下降。
修磨是恢复电极头表面平整度和清除氧化层的有效途径，能够提高电极头的性能和使用寿命。
此外，定期维护电极头的修磨可以预防电极头的严重损坏，减少生产线停机时间和生产成本。
二、电极头修磨方法1. 清洁表面在修磨电极头之前，首先需要用清洁剂和软刷将表面的杂质和油污清除干净，确保修磨的效果。
2. 粗修磨粗修磨主要是利用砂轮或磨粉进行，旨在去除电极头表面的氧化层和磨损层。
修磨时需注意保持一定的修磨厚度，避免对电极头造成过多磨损。
3. 细修磨细修磨是在粗修磨之后进行的，主要是利用砂纸、研磨布等细磨料进行修磨，以提高电极头表面的平整度和光洁度。
修磨时应保持一定的修磨压力和速度，均匀地修磨整个表面。
4. 抛光抛光是为了进一步提高电极头表面的光洁度和亮度。
采用抛光机或手动抛光工具进行抛光，过程中应控制好温度、压力和速度，以避免对电极头造成过热和变形。
三、电极头修磨管理的注意事项1. 确定修磨周期根据实际生产情况，制定电极头修磨的周期。
一般来说，修磨周期应根据电极头的使用情况和磨损程度来确定，以保证电极头的良好性能。
2. 储存方式未使用的电极头应储存在干燥、通风、无腐蚀性气体的环境中，以避免电极头表面的氧化和腐蚀。
同时，应避免电极头受到剧烈振动和外力的影响，以免损坏。
3. 定期检查定期检查电极头的表面状态和磨损情况，及时发现问题并进行修磨或更换。
同时，注意检查电极头的连接部分是否松动，以保证连接的可靠性和安全性。
4. 修磨技术要求在进行电极头修磨时，应严格按照修磨技术要求进行操作。
掌握正确的修磨方法和技巧，确保修磨后的电极头质量达到要求。
电极使用修磨通用技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIQB 长安凌云汽车零部件有限公司企业标准Q/LQ 电极的使用、修整、更换技术规范2006 － 03 － 29发布 2006 － 03－29 实施长安凌云汽车零部件有限公司发布长安凌云汽车零部件有限公司企业标准Q/LQ电极的使用、修整、更换技术规范1 范围本标准规定了我公司点焊电极的使用、修整、更换技术规范。
本标准适用于我公司所有点焊电极的使用、修整、更换技术规范。
2定义电极：在电阻焊中，是指用来传导电流、传递压力，由铜（或铜合金）制成的棒状、块状或圆盘状金属零件。
电极修整：电极尖端形状与焊接质量有密切的关系，电极端面直径增大，电流密度就会降低；电极端面直径减少，电流密度就会增大，因此，把电极端面直径维持在一定范围内能稳定焊接质量，由于连续焊接，电极顶端磨损，把磨损了的电极顶端复原成一定形状的作业，就称之为电极修整。
电极更换：电极因焊接磨损，经过反复修整，逐渐被消耗，电极损耗到一定程度，电极的强度就不能承受焊枪的压力，电极端面产生凹陷、裂纹等，造成焊接不良、电极修磨困难。
为防止这些情况发生，设定电极的使用限度，对超出使用限度的电极进行更换，关于电极使用限度，优先考虑的是保证焊接质量，但从降低电极消耗量的角度来看，也有必要考虑将电极在可能的限度内尽量用完。
3 工作流程3.1. 电极修整内容3.1.1 电极的顶端标准使用电极铣刀（手动）或平锉（十字纹）对电极进行整形，特殊电极在该使用工序上应明确顶端直径、形状标准表—1电极顶端直径标准3.1.2 电极端面的磨削电极端面的修整，不仅是为确保电极端面的直径，而且是为清理电极端面上脏物、污物。
（焊接高强度钢、GA、GI等电镀钢材或铝材时，在电极端面，Cu—Zn等合金层、树脂层的生成、附着，对焊接质量有着深刻的影响。
）长安凌云汽车零部件有限公司2005 –12 -5发布 2005 –12 -05实施图— 1图 — 2图 — 3Q/LQ 20053.1.3具体修整要领（操作情况）步骤一打开焊钳行程开关，张大焊钳开口，关闭焊钳气动开关。
电极修磨作业指导书1.适用范围：车身厂焊铆SOT内所有的悬挂/固定式点焊机、凸焊机设备。
2. 悬挂/固定式点焊机电极（帽）修磨规定2.1、标准电极图样:2.2. 标准电极(帽)的技术标准:电极(帽)端面直径5-8mm(圆形电极帽端面);电极(帽)的接触面应平整无间隙（无凹陷现象）;电极(帽)接触应对正,各方向偏差应不大于2mm;电极(帽)无卷边现象;2.3、电极修磨频次规定：2.3.1、修磨频次标准：在既定生产任务的情况下，每天工作开始前修磨一次电极，并每天工作三到四个小时后修磨一次电极（全天都有生产任务的，安排中午休息前后修磨一次电极）。
保证工作日当天电极修磨次数不少于两次。
2.3.2、当异常情况时对电极修磨频次的要求：在焊接过程中发现焊点出现外观质量问题的要立即进行修磨，具体情况如下：焊点熔核处有凸起现象的;焊点点径过大或过小(>8mm或<5mm);焊点表面同时出现两个焊接压痕现象的;在工作前点检或工作中发现焊钳电极出现下列图样所示中任何一项时应立即进行调整或修磨电极：焊钳电极（帽）出现错位(如图异常一所示)的应立即调整;（自己解决不了的可以报修）焊钳电极（帽）出现电极端面不平整时要进行修磨；（如异常二所示）焊钳电极（帽）出现电极卷边现象时要进行电极（帽）修磨；（如异常三所示）焊钳电极（帽）出现电极端面直径过大或过小（≥8mm或≤5mm）时要进行电极（帽）修磨；（如异常四所示）大于mm 异常一2.42.4.1、将“焊接/调整”开关打到调整状态（老式焊机除外）;（示图一）2.4.2、将焊钳辅助行程打开；（示图二、三，无辅助行程的焊钳可不用打开）2.4.3、先修磨电极（帽）侧面锥度一圈后再修磨电极端部平面（示图四、五）2.4.4、修磨完后观察电极面接触情况,电极端部平面是否符合焊钳电极修磨规定;（示图六）2.4.5、修磨确认后将”焊接/调整”开关打到焊接状态;异常二（注意：操作者在修磨电极时请勿将手放置在焊钳电源开关上。
修磨步骤【点磨完成后，先骤一：参数设点焊】【用D先上下电极帽设置用途关联设定DX200电极闭合，然后动】极帽修磨动极去碰触补磨补偿方法补偿板（注意法意定极不能碰碰触到补偿板板）；【设【点接触压力时间【点设置】→【示点焊】→【空触速度设为：力设为：500N 间设为：0.5秒点焊】→【电示教条件设定空打压力条件20%；N 补秒； 补电极修磨条件】件文件】补偿时使用的补偿时碰触的件】的压力不要太的时间也不要大；要太长；如果一次加压上下旋转步骤第1（注第2点击第3MOV MOV 果使用空打压次加压：1200压时间：2秒下电极距离均转请求：OUT骤二：新电极步：首先更注意一次修磨步：进入如击左上角的【步：示教好VL C00007 EC VJ C00008EC 压力设置，则0N；；均为：18mm ；#[23]，可向极帽的基准确更换一对新的磨完成后，不如下界面【点【数据】→[清好2个位置：C00007 V=500C00008 VJ=60此设置不需要电气设计人员认的电极帽，然不要运行SVGU 点焊】→【点焊清除电极数据0.00.00 要设了。
员咨询；后再修磨一次UNCL GUN#焊管理】据]，即为全部 第1个次；#(1) PRESSC部清零。
个位置 CL#(3)TWC C ‐A ）SVGUNCL GUN#(1) PRESSCL#(3) TWC‐AMOVL C00009 EC00009 V=800.0MOVL C00010 EC00010 V=800.0MOVL C00011 EC00011 V=500.0 第2个位置SVGUNCL GUN#(1) PRESSCL#(3) TWC‐BMOVJ C00012 EC00012 VJ=30.00MOVJ C00013 EC00013 VJ=30.00注意：第1个位置是：上下电极帽闭合；第2个位置是：动极去碰触补偿板（注意定极不能碰触到补偿板，示教时与补偿板保持20~30mm）；程序运行完成后：成功后会基准位置的可固会出现数据基准位置（可）：16.7 正值基准位置（固）：‐0.6 负值如果没有出现以上的两组数据，说明参数设置或者运行补偿程序时有问题，需要再重新来过。
螺母焊接电极修磨标准电极头大小对焊接质量的影响：1、电极头直径增大，电流密度会相应变小，导致焊接熔核直径变小；2、电极头直径过小，会发生飞溅、内部飞溅、产生深的缺口以及强度降低。
目前我厂对于凸焊螺母焊接质量的能够检验方法有：①、目测法（凭个人实际积累经验）；通过对焊接标准件的焊接部位的电流烤烧程度及螺纹有无焊渣等综合考虑，通过个人的实际经验进行目测，检验焊接质量。
②、铁锤左右敲打标准件法；③、通过螺栓及螺母配合，铁锤上下敲打法；④、螺栓及螺母配合，扭矩测量法；我们在这里重点讲述检查凸焊螺母焊接质量时，一般采用剥离扭矩试验来检验凸焊接头剥离试验注意事项：对于不同规格的凸焊螺母，所要求的剥离扭矩是不同的，具体数据如下：M5螺母剥离扭矩不能小于 24.5 N.cm即250公斤力/厘米M6螺母剥离扭矩不能小于 34.3 N.cm即350公斤力/厘米M8螺母剥离扭矩不能小于 44.1 N.cm即400公斤力/厘米M10螺母剥离扭矩不能小于 58.8 N.cm即600公斤力/厘米M12螺母剥离扭矩不能小于 78.4 N.cm即800公斤力/厘米电极修磨频次：出现下面情况时必须对电极头进行修磨：a)、电极头直径大于标准时；b)、电极端面很脏的时候；c)、电机头上下不能对中的时候。
电极的更换：更换标准：当电极头厚度用到3mm或小于3mm时，在电极头上产生凹坑，使熔核迅速减小，强度变低，这时候就要更换电极头了。
判断更换电极头的时间：1、以电极头上刻的环作为基准2、用卡尺。
螺母电极的点检a.电极是否漏、渗水;b.螺纹是否滑牙;c.电极头是否达到寿命限;d.绝缘垫片及绝缘衬套是否被烧坏失去绝缘效果;e.弹簧是否失效;f.电极头端面是否水平;g.上下电极是否对正。
更换注意事项：用扭力扳手或套筒更换电极头，不能用锉刀或锤子敲下。
凸焊接头的强度与规范参数的选择有关：针对我厂所用的M5、M6、M8、M10、M12的凸焊螺母，可提供以下的规范，以供参考螺母规格电流（安培）时间（周波）M5 8000—9000 8—10M6 8000—9000 8—10M8 10000—11000 10—12M10 12000—13000 12—14M12 12000—13000 12—14附：螺母焊电极修磨记录。
1主题与范围通过规定焊接点焊电极的修磨标准、修磨方式、修磨频次、回用标准、更换方式，保证焊接生产时使用的点焊电极符合焊接工艺标准，保证焊点质量。
本文件适用于生产部焊接班组所使用的点焊电极。
2引用文件（无）3定义点焊电极的修磨：通过使用规定工具打磨点焊电极端面，保证电极端面直径符合焊接工艺要求（见5.2.1.1）的过程。
点焊电极的回用：对于需要修磨的点焊电极，通过使用检测工具测量电极剩余长度，来判定电极能否回用的过程。
点焊电极的更换：使用规定工具拆下旧电极（不符合工艺要求的电极），装上新电极的过程。
4职责4.1焊接班组长负责点焊电极修磨及更换工作的落实。
4.2焊接操作工负责点焊电极的拆装。
4.3夹具修理工负责点焊电极能否回用的分类工作。
4.4夹具修理工负责能够回用的点焊电极的具体修磨工作。
4.5值班长负责督促和检查点焊电极的修磨及更换工作的执行情况。
5点焊电极的修磨、回用、更换程序5.1点焊电极5.1.1点焊电极端面直径5.1.1.1Φ16mm（外表直径）×23mm（长）电极：原始（机加工后）端面直径为6mm。
5.1.1.2Φ13mm（外表直径）×20mm（长）电极：原始（机加工后）端面直径为5mm。
5.1.1.3特殊形式电极：参见具体图纸规定。
5.1.2电极墩粗：点焊电极在使用过程中由于电极端面工作区域受力及受大电流的热影响,电极端面形状发生变化，端面直径变大，接触表面产生化合物,降低焊接时焊点区域内通过的电流密度值,从而产生虚焊现象,影响焊接质量。
5.2点焊电极的修磨5.2.1修磨标准5.2.1.1Φ16mm电极：电极端面直径允许范围为6～8mm。
5.2.1.2Φ13mm电极：电极端面直径允许范围为5～7mm。
5.2.1.3特殊型式电极：电极端面直径允许范围为原始直径～+2mm。
5.2.2端面直径检测工具5.2.2.1检测工具：电极卡板5.2.2.2检测方式：将电极卡板上放在电极端面上，保证卡板上的标准孔与端面基本同心。
