电极修磨让点焊更完美

1悬挂焊机电极端头的变形和磨损，使接触表面直径增大，焊接电流密度减小，焊点强度降低，形成加热不足及假焊。

因此对电极直径增加规定了范围，超过规定范围，必须进行修整或更换。

2、适用范围本方法适用XXXX公司3、主题目的3.1规范电极头修磨更换标准，提升员工对电极头修磨的质量；3.2达到年度指标合格率的95%4、电极头标准4.1电极头直径范围（如下表）4.2电极头外观要求表面必须平整光洁，不允许有金属粘着物或污物，否则应当修整；上下电极头要保持同心，否则焊点不合格。

（如图1）4.3电极头修磨要领修磨电极头时应首先将电极粗修成形，并保证两电极工作表面搭接面同心，且完全接触，然后再精修工作表面使之光洁，平滑（如图2）。

4.3.1电极头修磨时，要保证上下两个接触面对称（电极接触面），圆心偏差不能大于0.5mm否则会导致焊接位置的错位，保证不了焊接质量。

4.3.2电极头修磨时，上下接触面要平、不能有缝隙产生，否则导致焊接时飞溅过大，压痕过深，保证不了焊接质量。

4.3.3电极头修磨时，上下两电极接触面不能太大，修磨时要保证电极头直径为6-8mm才能达到焊接标准434更换旧电极头时，要看电极头是否有凸起状态，电极头表面是否有凹坑产生，更换修理时要遵守以上三种操作，才能保证焊接质量和焊接要求，才能符合电极头的使用和更换标准操作规程。

4.4电极头修磨频次备注：外表件位置焊点要求较高，电极头修模频次加大一级 4.5电极头更换频次修磨后电极头缩短5mm必须更换。

具体见下表5、电极头检查的内容电极头发生以上问题项时，需及时修磨或者更换，并对现场检查结果由班长签字确认。

6职责6.1操作工根据电极头修磨标准，每日进行修磨或更换；6.2班组长每日进行检查，发现电极头或焊点未达到标准时，立即要求操作工进行纠正;6.3检验员发现焊点未达到标准时，立即要求操作工、班长进行纠正；6.4车间、技术部安排专人定期进行检查，发现不合格项要求操作工立即纠正，并告知班长；6.5新员工或转岗员工由班长负责对电极头修磨标准及要领进行宣贯、培训；7、电极头检查的考评7.1以重要度划分：A类每一类不合格考核当事人30元/次起；B类每一类不合格考核当事人20元/次起；7.2被检查班组电极头合格率低于80%班长负班组监管不利考核当班班长30元/次；次月班组检查电极头合格率相对本月降低，按20元起1个百分点对班组处罚，罚款分摊到各班组员工；每月分车间汇总车间电极头总合格率低于75%除按标准处罚班组和个人外，主任负员工监管不到位责任，各处罚30元/次；7.3个人电极头修磨规范标准较好，奖励20元/次；班组电极头合格率高于93%奖励班组长50元/次；班组合格率高于98%以上，奖励班组长80元/次。

电极使用修磨通用技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIQB 长安凌云汽车零部件有限公司企业标准Q/LQ 电极的使用、修整、更换技术规范2006 － 03 － 29发布 2006 － 03－29 实施长安凌云汽车零部件有限公司发布长安凌云汽车零部件有限公司企业标准Q/LQ电极的使用、修整、更换技术规范1 范围本标准规定了我公司点焊电极的使用、修整、更换技术规范。

本标准适用于我公司所有点焊电极的使用、修整、更换技术规范。

2定义电极：在电阻焊中，是指用来传导电流、传递压力，由铜（或铜合金）制成的棒状、块状或圆盘状金属零件。

电极修整：电极尖端形状与焊接质量有密切的关系，电极端面直径增大，电流密度就会降低；电极端面直径减少，电流密度就会增大，因此，把电极端面直径维持在一定范围内能稳定焊接质量，由于连续焊接，电极顶端磨损，把磨损了的电极顶端复原成一定形状的作业，就称之为电极修整。

电极更换：电极因焊接磨损，经过反复修整，逐渐被消耗，电极损耗到一定程度，电极的强度就不能承受焊枪的压力，电极端面产生凹陷、裂纹等，造成焊接不良、电极修磨困难。

为防止这些情况发生，设定电极的使用限度，对超出使用限度的电极进行更换，关于电极使用限度，优先考虑的是保证焊接质量，但从降低电极消耗量的角度来看，也有必要考虑将电极在可能的限度内尽量用完。

3 工作流程3.1. 电极修整内容3.1.1 电极的顶端标准使用电极铣刀（手动）或平锉（十字纹）对电极进行整形，特殊电极在该使用工序上应明确顶端直径、形状标准表—1电极顶端直径标准3.1.2 电极端面的磨削电极端面的修整，不仅是为确保电极端面的直径，而且是为清理电极端面上脏物、污物。

（焊接高强度钢、GA、GI等电镀钢材或铝材时，在电极端面，Cu—Zn等合金层、树脂层的生成、附着，对焊接质量有着深刻的影响。

）长安凌云汽车零部件有限公司2005 –12 -5发布 2005 –12 -05实施图— 1图 — 2图 — 3Q/LQ 20053.1.3具体修整要领（操作情况）步骤一打开焊钳行程开关，张大焊钳开口，关闭焊钳气动开关。

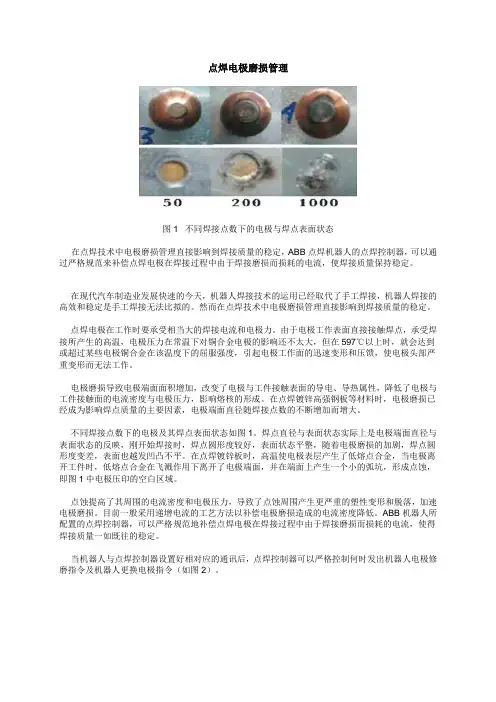

点焊电极磨损管理图1 不同焊接点数下的电极与焊点表面状态在点焊技术中电极磨损管理直接影响到焊接质量的稳定，ABB点焊机器人的点焊控制器，可以通过严格规范来补偿点焊电极在焊接过程中由于焊接磨损而损耗的电流，使焊接质量保持稳定。

在现代汽车制造业发展快速的今天，机器人焊接技术的运用已经取代了手工焊接，机器人焊接的高效和稳定是手工焊接无法比拟的。

然而在点焊技术中电极磨损管理直接影响到焊接质量的稳定。

点焊电极在工作时要承受相当大的焊接电流和电极力。

由于电极工作表面直接接触焊点，承受焊接所产生的高温，电极压力在常温下对铜合金电极的影响还不太大，但在597℃以上时，就会达到或超过某些电极铜合金在该温度下的屈服强度，引起电极工作面的迅速变形和压馈，使电极头部严重变形而无法工作。

电极磨损导致电极端面面积增加，改变了电极与工件接触表面的导电、导热属性，降低了电极与工件接触面的电流密度与电极压力，影响熔核的形成。

在点焊镀锌高强钢板等材料时，电极磨损已经成为影响焊点质量的主要因素，电极端面直径随焊接点数的不断增加而增大。

不同焊接点数下的电极及其焊点表面状态如图1。

焊点直径与表面状态实际上是电极端面直径与表面状态的反映，刚开始焊接时，焊点圆形度较好，表面状态平整，随着电极磨损的加剧，焊点圆形度变差，表面也越发凹凸不平。

在点焊镀锌板时，高温使电极表层产生了低熔点合金，当电极离开工件时，低熔点合金在飞溅作用下离开了电极端面，并在端面上产生一个小的弧坑，形成点蚀，即图1中电极压印的空白区域。

点蚀提高了其周围的电流密度和电极压力，导致了点蚀周围产生更严重的塑性变形和脱落，加速电极磨损。

目前一般采用递增电流的工艺方法以补偿电极磨损造成的电流密度降低。

ABB机器人所配置的点焊控制器，可以严格规范地补偿点焊电极在焊接过程中由于焊接磨损而损耗的电流，使得焊接质量一如既往的稳定。

当机器人与点焊控制器设置好相对应的通讯后，点焊控制器可以严格控制何时发出机器人电极修磨指令及机器人更换电极指令（如图2）。

电极头修磨管理规定标准化管理部编码-[99968T-6889628-J68568-1689N]1、主题内容悬挂焊机电极端头的变形和磨损，使接触表面直径增大，焊接电流密度减小，焊点强度降低，形成加热不足及假焊。

因此对电极直径增加规定了范围，超过规定范围，必须进行修整或更换。

2、适用范围本方法适用XXXX公司3、主题目的3.1规范电极头修磨更换标准，提升员工对电极头修磨的质量；3.2达到年度指标合格率的95%。

4、电极头标准4.1电极头直径范围（如下表）4.2电极头外观要求表面必须平整光洁，不允许有金属粘着物或污物，否则应当修整；上下电极头要保持同心，否则焊点不合格。

（如图1）4.3电极头修磨要领修磨电极头时应首先将电极粗修成形，并保证两电极工作表面搭接面同心，且完全接触，然后再精修工作表面使之光洁，平滑（如图2）。

4.3.1电极头修磨时，要保证上下两个接触面对称（电极接触面），圆心偏差不能大于0.5mm，否则会导致焊接位置的错位，保证不了焊接质量。

4.3.2电极头修磨时，上下接触面要平、不能有缝隙产生，否则导致焊接时飞溅过大，压痕过深，保证不了焊接质量。

4.3.3电极头修磨时，上下两电极接触面不能太大，修磨时要保证电极头直径为6-8mm 才能达到焊接标准。

4.3.4更换旧电极头时，要看电极头是否有凸起状态，电极头表面是否有凹坑产生，更换修理时要遵守以上三种操作，才能保证焊接质量和焊接要求，才能符合电极头的使用和更换标准操作规程。

4.4备注：外表件位置焊点要求较高，电极头修模频次加大一级。

4.5电极头更换频次电极头发生以上问题项时，需及时修磨或者更换，并对现场检查结果由班长签字确认。

6、职责6.1操作工根据电极头修磨标准，每日进行修磨或更换；6.2班组长每日进行检查，发现电极头或焊点未达到标准时，立即要求操作工进行纠正；6.3检验员发现焊点未达到标准时，立即要求操作工、班长进行纠正；6.4车间、技术部安排专人定期进行检查，发现不合格项要求操作工立即纠正，并告知班长；6.5新员工或转岗员工由班长负责对电极头修磨标准及要领进行宣贯、培训；7、电极头检查的考评7.1以重要度划分：A类每一类不合格考核当事人30元/次起；B类每一类不合格考核当事人20元/次起；7.2被检查班组电极头合格率低于80%，班长负班组监管不利考核当班班长30元/次；次月班组检查电极头合格率相对本月降低，按20元起1个百分点对班组处罚，罚款分摊到各班组员工；每月分车间汇总车间电极头总合格率低于75%，除按标准处罚班组和个人外，主任负员工监管不到位责任，各处罚30元/次；7.3个人电极头修磨规范标准较好，奖励20元/次；班组电极头合格率高于93%，奖励班组长50元/次；班组合格率高于98%以上，奖励班组长80元/次。

1、主题内容悬挂焊机电极端头的变形和磨损，使接触表面直径增大，焊接电流密度减小，焊点强度降低，形成加热不足及假焊。

因此对电极直径增加规定了范围，超过规定范围，必须进行修整或更换。

2、适用范围本方法适用XXXX公司3、主题目的3.1规范电极头修磨更换标准，提升员工对电极头修磨的质量；3.2达到年度指标合格率的95%。

4、电极头标准4.1电极头直径范围（如下表）4.2电极头外观要求表面必须平整光洁，不允许有金属粘着物或污物，否则应当修整；上下电极头要保持同心，否则焊点不合格。

（如图1）4.3电极头修磨要领修磨电极头时应首先将电极粗修成形，并保证两电极工作表面搭接面同心，且完全接触，然后再精修工作表面使之光洁，平滑（如图2）。

4.3.1电极头修磨时，要保证上下两个接触面对称（电极接触面），圆心偏差不能大于0.5mm，否则会导致焊接位置的错位，保证不了焊接质量。

4.3.2电极头修磨时，上下接触面要平、不能有缝隙产生，否则导致焊接时飞溅过大，压痕过深，保证不了焊接质量。

4.3.3电极头修磨时，上下两电极接触面不能太大，修磨时要保证电极头直径为6-8mm 才能达到焊接标准。

4.3.4更换旧电极头时，要看电极头是否有凸起状态，电极头表面是否有凹坑产生，更换修理时要遵守以上三种操作，才能保证焊接质量和焊接要求，才能符合电极头的使用和更换标准操作规程。

4.4备注：外表件位置焊点要求较高，电极头修模频次加大一级。

4.5电极头更换频次电极头发生以上问题项时，需及时修磨或者更换，并对现场检查结果由班长签字确认。

6、职责6.1操作工根据电极头修磨标准，每日进行修磨或更换；6.2班组长每日进行检查，发现电极头或焊点未达到标准时，立即要求操作工进行纠正；6.3检验员发现焊点未达到标准时，立即要求操作工、班长进行纠正；6.4车间、技术部安排专人定期进行检查，发现不合格项要求操作工立即纠正，并告知班长；6.5新员工或转岗员工由班长负责对电极头修磨标准及要领进行宣贯、培训；7、电极头检查的考评7.1以重要度划分：A类每一类不合格考核当事人30元/次起；B类每一类不合格考核当事人20元/次起；7.2被检查班组电极头合格率低于80%，班长负班组监管不利考核当班班长30元/次；次月班组检查电极头合格率相对本月降低，按20元起1个百分点对班组处罚，罚款分摊到各班组员工；每月分车间汇总车间电极头总合格率低于75%，除按标准处罚班组和个人外，主任负员工监管不到位责任，各处罚30元/次；7.3个人电极头修磨规范标准较好，奖励20元/次；班组电极头合格率高于93%，奖励班组长50元/次；班组合格率高于98%以上，奖励班组长80元/次。

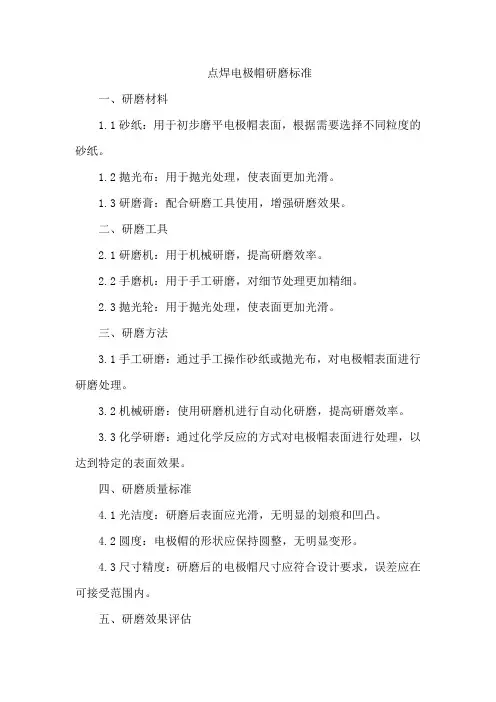

点焊电极帽研磨标准
一、研磨材料
1.1砂纸：用于初步磨平电极帽表面，根据需要选择不同粒度的砂纸。

1.2抛光布：用于抛光处理，使表面更加光滑。

1.3研磨膏：配合研磨工具使用，增强研磨效果。

二、研磨工具
2.1研磨机：用于机械研磨，提高研磨效率。

2.2手磨机：用于手工研磨，对细节处理更加精细。

2.3抛光轮：用于抛光处理，使表面更加光滑。

三、研磨方法
3.1手工研磨：通过手工操作砂纸或抛光布，对电极帽表面进行研磨处理。

3.2机械研磨：使用研磨机进行自动化研磨，提高研磨效率。

3.3化学研磨：通过化学反应的方式对电极帽表面进行处理，以达到特定的表面效果。

四、研磨质量标准
4.1光洁度：研磨后表面应光滑，无明显的划痕和凹凸。

4.2圆度：电极帽的形状应保持圆整，无明显变形。

4.3尺寸精度：研磨后的电极帽尺寸应符合设计要求，误差应在可接受范围内。

五、研磨效果评估
5.1目视检查：通过肉眼观察电极帽表面，检查是否达到研磨质量标准。

5.2表面粗糙度检测：使用粗糙度检测仪器对电极帽表面进行检测，以量化其粗糙程度。

5.3圆度检测：使用圆度测量仪对电极帽进行检测，以评估其形状精度。

六、安全操作规范
6.1佩戴防护眼镜：研磨过程中应佩戴防护眼镜，防止砂尘飞溅伤眼。

6.2保持工作区域整洁：工作区域应保持整洁，避免杂物影响研磨操作。

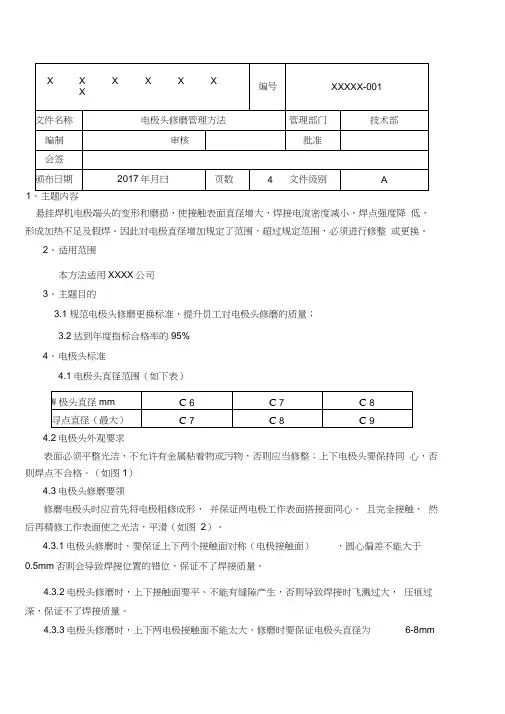

XXXXXXXX 编号XXXXX-001 文件名称电极头修磨管理方法管理部门技术部编制审核批准会签颁布日期2017年月日页数 4 文件级别 A1、主题内容悬挂焊机电极端头的变形和磨损，使接触表面直径增大，焊接电流密度减小，焊点强度降低，形成加热不足及假焊。

因此对电极直径增加规定了范围，超过规定范围，必须进行修整或更换。

2、适用范围本方法适用XXXX公司3、主题目的3.1规范电极头修磨更换标准，提升员工对电极头修磨的质量；3.2 达到年度指标合格率的95%。

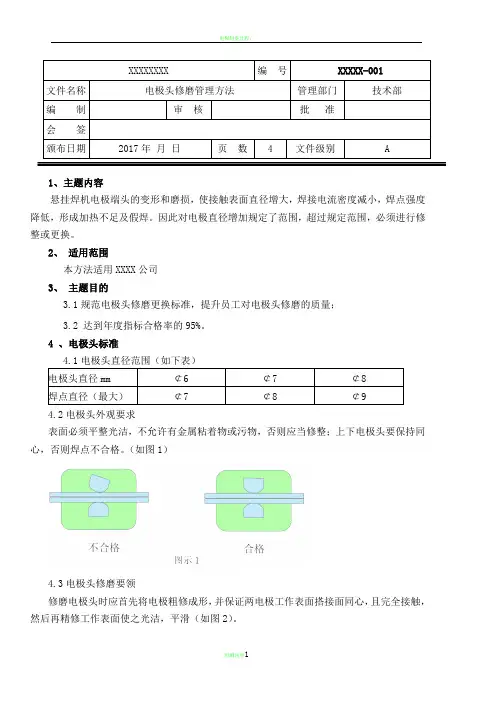

4 、电极头标准电极头直径mm ￠6 ￠7 ￠8焊点直径（最大）￠7 ￠8 ￠94.2电极头外观要求表面必须平整光洁，不允许有金属粘着物或污物，否则应当修整；上下电极头要保持同心，否则焊点不合格。

（如图1）4.3电极头修磨要领修磨电极头时应首先将电极粗修成形，并保证两电极工作表面搭接面同心，且完全接触，然后再精修工作表面使之光洁，平滑（如图2）。

4.3.1 电极头修磨时，要保证上下两个接触面对称（电极接触面），圆心偏差不能大于0.5mm，否则会导致焊接位置的错位，保证不了焊接质量。

4.3.2 电极头修磨时，上下接触面要平、不能有缝隙产生，否则导致焊接时飞溅过大，压痕过深，保证不了焊接质量。

4.3.3 电极头修磨时，上下两电极接触面不能太大，修磨时要保证电极头直径为6-8mm 才能达到焊接标准。

4.3.4 更换旧电极头时，要看电极头是否有凸起状态，电极头表面是否有凹坑产生，更换修理时要遵守以上三种操作，才能保证焊接质量和焊接要求，才能符合电极头的使用和更换标准操作规程。

4.4 电极头修磨频次备注：外表件位置焊点要求较高，电极头修模频次加大一级。

4.5电极头更换频次电极头发生以上问题项时，需及时修磨或者更换，并对现场检查结果由班长签字确认。

6 、职责6.1操作工根据电极头修磨标准，每日进行修磨或更换；6.2班组长每日进行检查，发现电极头或焊点未达到标准时，立即要求操作工进行纠正；6.3检验员发现焊点未达到标准时，立即要求操作工、班长进行纠正；6.4车间、技术部安排专人定期进行检查，发现不合格项要求操作工立即纠正，并告知班长；6.5新员工或转岗员工由班长负责对电极头修磨标准及要领进行宣贯、培训；7、电极头检查的考评7.1以重要度划分：A类每一类不合格考核当事人30元/次起；B类每一类不合格考核当事人20元/次起；7.2被检查班组电极头合格率低于80%，班长负班组监管不利考核当班班长30元/次；次月班组检查电极头合格率相对本月降低，按20元起1个百分点对班组处罚，罚款分摊到各班组员工；每月分车间汇总车间电极头总合格率低于75%，除按标准处罚班组和个人外，主任负员工监管不到位责任，各处罚30元/次；7.3个人电极头修磨规范标准较好，奖励20元/次；班组电极头合格率高于93%，奖励班组长50元/次；班组合格率高于98%以上，奖励班组长80元/次。

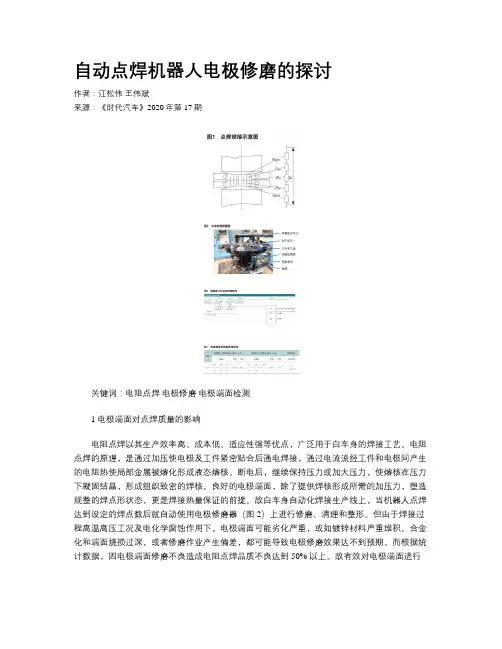

自动点焊机器人电极修磨的探讨作者：江松伟王伟斌来源：《时代汽车》2020年第17期关键词：电阻点焊电极修磨电极端面检测1 电极端面对点焊质量的影响电阻点焊以其生产效率高、成本低、适应性强等优点，广泛用于白车身的焊接工艺。

电阻点焊的原理，是通过加压使电极及工件紧密贴合后通电焊接，通过电流流经工件和电极间产生的电阻热使局部金属被熔化形成液态熔核。

断电后，继续保持压力或加大压力，使熔核在压力下凝固结晶，形成组织致密的焊核。

良好的电极端面，除了提供焊核形成所需的加压力，塑造规整的焊点形状态，更是焊接热量保证的前提。

故白车身自动化焊接生产线上，当机器人点焊达到设定的焊点数后就自动使用电极修磨器（图2）上进行修磨、清理和整形。

但由于焊接过程高温高压工况及电化学腐蚀作用下，电极端面可能劣化严重，或如镀锌材料严重堆积、合金化和端面烧损过深，或者修磨作业产生偏差，都可能导致电极修磨效果达不到预期。

而根据统计数据，因电极端面修磨不良造成电阻点焊品质不良达到50% 以上。

故有效对电极端面进行修磨和清理，保证其端面直径和表面状态始终保持在良好的状态，在大规模的生产品质管理中至关重要。

2 电极劣化的主要形式由于焊接过程中电极承受高温高压和电化学作用，电极材料应有足够的高温硬度与强度，其组织具有再结晶温度高的特性，高温抗氧化好，与焊件形成合金的倾向小。

在一般的生产企业应用中大多数是采用铜合金，最典型的材料是铬锆铜（CuCrZr），拥有较高的硬度（160HV），较高的软化温度（550℃），良好的导电率（43ms/m）。

按照劣化的表现，主要可以分为下面三类：（1）电极端面直径劣化：焊接过程中由于高温高压的作用，电极端面的逐渐磨耗，或是由于端面由于合金化剥离，都会造成对电极端面直径变大，导致焊接过程电流密度减小，焊核减小，焊接不良发生;（2）电极前端形状劣化：由于高温高压工况，或电极过度使用和修磨，以及冷却条件、被焊材料特性影响，电极前端可能产生塑性形变，导致端面形状劣化和表面烧损严重烧损甚至凹陷起坑，影响焊接电流密度而导致焊接不良发生;（3）电极端面导电性能劣化：焊接镀锌钢板过程中，镀锌层融与电极形成Cu5Zn8（铜锌）合金层，并逐渐覆盖电极端面。

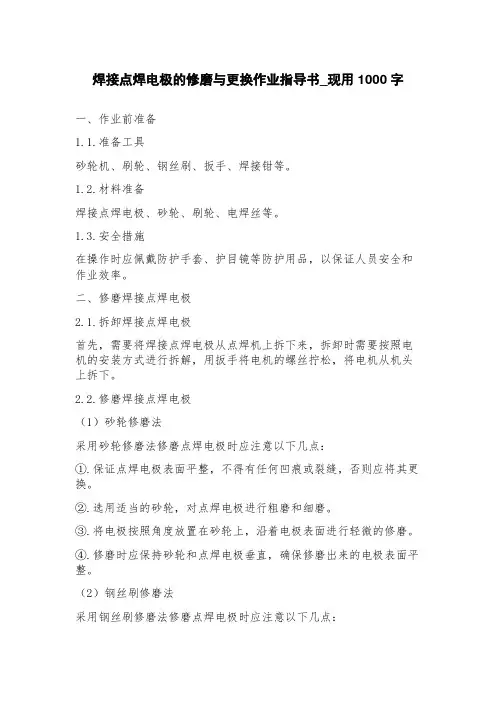

焊接点焊电极的修磨与更换作业指导书_现用1000字一、作业前准备1.1.准备工具砂轮机、刷轮、钢丝刷、扳手、焊接钳等。

1.2.材料准备焊接点焊电极、砂轮、刷轮、电焊丝等。

1.3.安全措施在操作时应佩戴防护手套、护目镜等防护用品，以保证人员安全和作业效率。

二、修磨焊接点焊电极2.1.拆卸焊接点焊电极首先，需要将焊接点焊电极从点焊机上拆下来，拆卸时需要按照电机的安装方式进行拆解，用扳手将电机的螺丝拧松，将电机从机头上拆下。

2.2.修磨焊接点焊电极（1）砂轮修磨法采用砂轮修磨法修磨点焊电极时应注意以下几点：①.保证点焊电极表面平整，不得有任何凹痕或裂缝，否则应将其更换。

②.选用适当的砂轮，对点焊电极进行粗磨和细磨。

③.将电极按照角度放置在砂轮上，沿着电极表面进行轻微的修磨。

④.修磨时应保持砂轮和点焊电极垂直，确保修磨出来的电极表面平整。

（2）钢丝刷修磨法采用钢丝刷修磨法修磨点焊电极时应注意以下几点：①.选用刚硬度适当的钢丝刷对电极进行修磨。

②.将电极固定在工作台上，并在其表面进行钢丝刷修磨。

③.用刷子刷除电极表面的锈垢和油污，保持其表面清洁。

2.3.更换焊接点焊电极当点焊电极的表面出现明显的凹痕、裂缝、磨损等情况时，应及时更换点焊电极。

（1）更换焊接点焊电极前，需要使用扳手将点焊电极与电机固定螺栓拧松，并拆下电机。

（2）将新点焊电极与电机固定螺栓固定即可。

三、操作注意事项1、电极表面不得有凹痕、裂缝、磨损等情况，需要经过修磨或更换。

2、操作时防护用品不能少，并严格按照操作流程进行。

3、电机固定螺栓拧紧时要注意不要过紧，以免造成电机运转时不稳定。

电极修磨让点焊更完美第一篇：电极修磨让点焊更完美电极修磨让点焊更完美发布日期：2011-11-07 来源：现代焊接杂志2011第11期作者：草野宏浏览次数：3423 本文综述焊接时电极面的变化，刀片选择的策略，使用电极端部修磨器的优点和未来方法。

车身制造的关键一环是电阻焊接，包括螺栓、螺母、点焊以及螺柱焊接。

车身结构的质量和可靠性取决于成千上百处车身点焊。

现代技术进步的焦点是采用更好的材料提高车身抗锈蚀性，并且让车身变得更轻更强。

因此，过去20年间对于薄镀层钢材的需求一直稳步上升。

近期，对于具有防锈涂层的高张力材料的需求也不断增长。

尽管这些材料在不断改进，但是点焊工艺还是不断有很多新的技术性障碍产生。

本文并不作关于新型材料焊接技术的介绍，而是试图通过解释使用新型材料进行焊接时对电极管理的变化，以取得更好的点焊质量。

电极面变化的原因在电阻焊接工艺中，两个铜电极下压，并在待焊钢材之间产生焦耳热，在此过程中就会产生一个让钢材粘在一起的点焊熔核。

对于镀锌钢板，镀锌层在焊接时发生融化，渗入电极，在电极面堆积。

在电阻焊接工艺中，由于高温高压，一层Cu5Zn8（铜锌）合金层将会堆积在电极上。

多次堆积后，电极将被堆积层覆盖，最终损坏电极，甚至可能引起电极断裂。

有些合金层会从电极上剥落，粘在金属板上，因而造成车身表面缺陷。

尽管合金层会掉落一部分，但是大部分仍然粘在电极面上，导致通过的电流减小，使得焊接条件变差, 甚至形成冷焊。

因此必须采取一些措施清洁电极面, 保持良好的焊接条件。

除了镀锌材料堆积的问题，电极形状、冷却条件、钢材、涂层以及焊枪都可能引起电极变形或断裂。

升高电流的方法对电极不利，因为更大的电流会使电极帽端部变软，促使镀锌材料在电极上扩散更多，导致电极面上堆积物更厚。

电极面分析分析电极合金层需要使用以下设备：·电极：铜铬锆材质，电极帽直径16mm（凹形帽）·机器人：150kg ·焊枪：C型枪·钢材：镀锌材料（厚度t=1.0mm，t=1.2mm）·焊接技术要求：达到最佳焊接质量·点焊时长：100，300，400，500 熔化的锌和钢渗透在电极帽端部表面，形成合金层。

1主题与范围通过规定焊接点焊电极的修磨标准、修磨方式、修磨频次、回用标准、更换方式，保证焊接生产时使用的点焊电极符合焊接工艺标准，保证焊点质量。

本文件适用于生产部焊接班组所使用的点焊电极。

2引用文件（无）3定义点焊电极的修磨：通过使用规定工具打磨点焊电极端面，保证电极端面直径符合焊接工艺要求（见5.2.1.1）的过程。

点焊电极的回用：对于需要修磨的点焊电极，通过使用检测工具测量电极剩余长度，来判定电极能否回用的过程。

点焊电极的更换：使用规定工具拆下旧电极（不符合工艺要求的电极），装上新电极的过程。

4职责4.1焊接班组长负责点焊电极修磨及更换工作的落实。

4.2焊接操作工负责点焊电极的拆装。

4.3夹具修理工负责点焊电极能否回用的分类工作。

4.4夹具修理工负责能够回用的点焊电极的具体修磨工作。

4.5值班长负责督促和检查点焊电极的修磨及更换工作的执行情况。

5点焊电极的修磨、回用、更换程序5.1点焊电极5.1.1点焊电极端面直径5.1.1.1Φ16mm（外表直径）×23mm（长）电极：原始（机加工后）端面直径为6mm。

5.1.1.2Φ13mm（外表直径）×20mm（长）电极：原始（机加工后）端面直径为5mm。

5.1.1.3特殊形式电极：参见具体图纸规定。

5.1.2电极墩粗：点焊电极在使用过程中由于电极端面工作区域受力及受大电流的热影响,电极端面形状发生变化，端面直径变大，接触表面产生化合物,降低焊接时焊点区域内通过的电流密度值,从而产生虚焊现象,影响焊接质量。

5.2点焊电极的修磨5.2.1修磨标准5.2.1.1Φ16mm电极：电极端面直径允许范围为6～8mm。

5.2.1.2Φ13mm电极：电极端面直径允许范围为5～7mm。

5.2.1.3特殊型式电极：电极端面直径允许范围为原始直径～+2mm。

5.2.2端面直径检测工具5.2.2.1检测工具：电极卡板5.2.2.2检测方式：将电极卡板上放在电极端面上，保证卡板上的标准孔与端面基本同心。

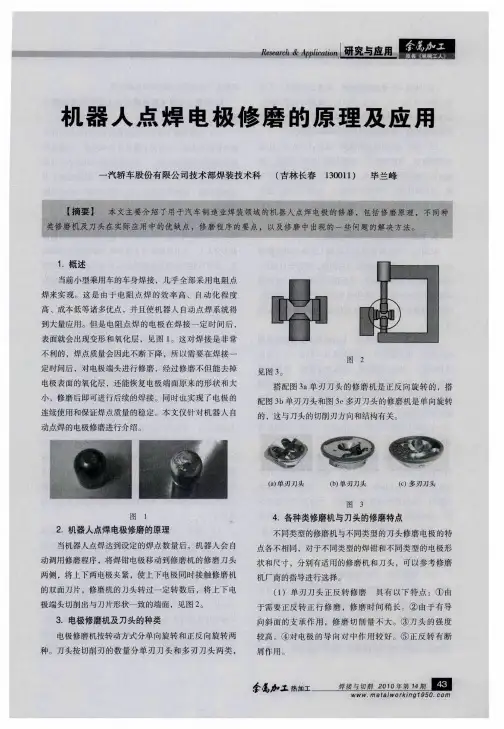

对机器人点焊电极修磨器的探讨摘要：当前小型乘用车为了满足汽车轻量化和燃油经济性的需要，其车身通常采用轻质、高强度的薄板材料，各板材之间则采用电阻点焊进行连接。

在白车身焊接生产车间，特别是机器人焊接的自动化生产线，需要用到大量的点焊钳，焊钳电极由电极杆和电极帽组成，两者锥度配合以便更换，电极帽为消耗品。

在焊接过程中由于点焊端即电极帽在焊接一定次数后会磨损严重，造成焊接效果达不到工艺要求。

因此需要设置电极修复系统，及时打磨焊钳的电极帽，使电极端面直径和表面状态恢复到新电极的状态。

关键词：机器人；点焊；电极修磨1.修磨原理当前行业内通用的电极修磨原理是通过焊钳闭合将上下电极夹紧在旋转的修磨刀两侧，修磨刀对电极做铣削运动。

修磨刀旋转一定时长后，即可将上下电极切削出与刀片形状一致的端面。

2.修磨要点2.1 修磨的焊点数白车身自动化焊接生产线上，当机器人点焊达到设定的焊点数后就会自动去进行修磨。

焊点数不能太大也不能太小，太大则修磨质量不好导致虚焊等焊接不良，太小则浪费电极提高了生产成本。

根据经验铝板焊接时100点左右就需要进行修磨，镀锌板200-300点比较合适，冷轧板则可以高达400-500点。

2.2 电极的位置首先将焊钳调整为电极帽高度方向与浮动装置的浮动方向平行。

然后静电极移到修磨刀处，与修磨刀距离3-5mm，电极帽尽量对准修磨刀。

当条件允许时，至少保证动电极和静电极中有一个轴线能垂直并同轴于修磨刀，垂直度控制在3°以内。

2.3修磨压力和时间修磨压力指的修磨时焊钳的闭合压力，也是上下电极夹紧修磨刀的压力。

压力过小，使修磨量少，会修磨不干净，还会引起电极在修磨刀上振动；压力过大，会增加修磨刀的切削量，从而产生旋转的阻力，可能导致修磨机停转，或者导致刀片以及刀架的损坏。

修磨时间是指修磨时焊钳闭合至打开的这段时间。

电极修磨的目标是在短时间内去除掉电极端面一定厚度的氧化合金层，比如1s磨掉0.1mm。

电极修正、更换规范
1.0目的
为了规范点焊电极（电极帽）的修正和更换作业标准。

2.0范围
适用于渝北汽车零部件公司悬挂式点焊机生产线。

3.0 引用文件和标准
无
4.0术语
4.1 电极帽属于焊接电极的一种，用于电阻焊接设备的焊接，如固定式点焊机、悬挂式点焊机及机械手点焊机等，因为套于电极连杆上，故而称作电极帽，材质大多为铬锆铜。

5.0 职责
操作者应严格执行本规范，保证电极（电极帽）规格符合规范。

6.0程序
6.1
6.2电极（电极帽）更换按下表执行：
电极帽尺寸图
注：（1）任何情况下，电极帽出现爆裂、漏水等情况，应立即更换；
（2）电极帽更换应做好记录，并指定专人负责。

7.0附件无。

点焊质量提高方案随着制造业的不断发展，点焊作为一种重要的加工方式，在生产过程中越来越受到重视。

然而，在点焊过程中，由于材料、设备等因素的影响，会导致点焊质量不稳定或者出现质量问题，这给生产厂家带来了很大的困扰。

因此，如何提高点焊质量，是制造厂家需要解决的一个重要问题。

本文将从机器参数的设定、操作技巧的提升以及焊接材料的选择这三个方面来提出点焊质量提高方案。

机器参数的设定点焊机器是点焊质量的保障。

机器参数的设定是影响点焊质量的关键因素之一。

1.确定合适的焊接电压和电流。

焊接电压和电流是影响焊接质量的重要因素，应根据电极和工件的组合情况来确定。

如果电流和电压不匹配，焊接时间会变长，会导致焊接变差。

2.合理调整机器压力。

控制电极的压力大小对焊接质量有很大的影响。

若电极压力过大，会导致电极烧坏、焊接不良，若电极压力过小，会导致焊点不牢固。

3.合理调整机器的焊接时间。

焊接时间一般根据材料、厚度、电极和工件的组合情况来确定。

如果焊接时间太长，会导致焊点变脆，太短会导致焊点不牢固。

操作技巧的提升操作技巧是影响点焊质量的一个重要因素。

1.保证电极清洁。

在点焊操作中，电极表面会因为高温而污染，所以在每次点焊前需用研磨机对电极进行处理。

2.确保工件表面平整。

在焊接之前需要确保工件表面平整，避免出现笼状，凹凸不平的情况，否则会使焊接不良。

3.选择合适的焊接姿势。

焊接姿势对焊接质量也有很大影响。

在选择焊接姿势时，要尽量使电极和工件表面垂直，避免出现不良。

焊接材料的选择焊接材料的选择对点焊质量也有着很大的影响。

1.选择适合的电极材料。

电极材料决定了焊接登高，应根据焊接材料、焊接方式和电极的损耗来选择电极材料。

2.确认工件焊接面是否清洁。

焊接材料如果有油污、水气等杂质，会影响焊点质量。

3.尽可能选择同种焊接材料。

如果使用不同种类的焊接材料，在电阻不同的情况下，可能会导致焊接不牢固。

总结通过以上三个方面的改进，能够大大提高点焊质量，保障焊接品质以及批次，同时还可以减少缺陷率，提高生产效率，降低生产成本。

简析点焊质量提升方法摘要：点焊是一种重要的连接方式，其质量对于产品的性能和寿命具有至关重要的影响。

本文针对点焊质量提升问题，从适当的材料选择、优化设备参数、严格的工艺控制以及合理的检测手段等方面进行了论述。

通过选择具有优良导电性能和焊接性能的高质量电极材料，有效提高了焊接质量；通过优化设备参数，如电极压力、焊接时间等，实现了焊接质量和生产效率之间的平衡；通过严格的工艺控制，如抑制氧化、减少连接件表面凹坑等，避免了焊接过程中的缺陷产生；通过合理的检测手段，如X射线检测和气密性测试等，保障了焊接质量的稳定性和可靠性。

本文对点焊质量提升方法进行了全面的介绍，为相关生产领域提供了参考价值。

关键词：点焊、质量提升、材料选择、设备参数、工艺控制、检测手段正文：点焊是一种常用的焊接方式，具有快速、高效、节能等优点，广泛应用于汽车、电器、建筑等行业。

然而，点焊过程中存在着一系列的质量问题，如焊点质量不稳定、焊点表面氧化、焊接时间过长等，这些问题不仅影响到产品的性能和寿命，还会严重影响到焊接效率和产品的成本。

为了解决点焊质量问题，我们可以从以下几个方面入手：1. 选择合适的电极材料。

电极材料是影响点焊质量的重要因素之一，电极材料的导电性能和焊接性能决定了焊接质量的好坏。

因此，在选择电极材料时，需要考虑导电性能、耐磨性、抗氧化性、导热性等因素，以保证焊接质量的稳定性。

2. 优化设备参数。

在点焊过程中，电极压力、焊接时间、焊接电流等设备参数均对焊接质量产生重要影响。

因此，在焊接过程中，需要根据具体情况适当调整这些参数，以实现焊接质量和生产效率之间的平衡。

3. 严格的工艺控制。

点焊过程中，焊接表面容易产生氧化、油污等问题，导致焊点质量不稳定。

此外，连接件表面凹坑、毛刺等问题也可能影响焊接的质量。

为此，需要加强工艺控制，在生产过程中采取避免氧化、防止油污、抑制连接件表面凹坑等措施，以保证焊接过程的稳定性和精度。

4. 合理的检测手段。
