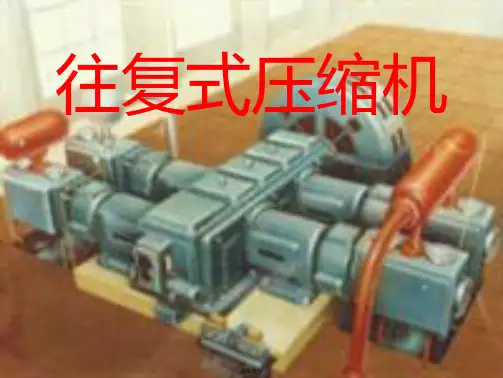

往复式压缩机(1)

往复式压缩机完整ppt课件•往复式压缩机概述•往复式压缩机结构组成•往复式压缩机工作原理与性能参数•往复式压缩机选型与设计要点•往复式压缩机安装、调试与验收规范•往复式压缩机运行维护与故障排除方法•总结回顾与展望未来发展趋势目录01往复式压缩机概述定义与工作原理定义往复式压缩机是一种通过活塞在气缸内做往复运动来改变气体体积，从而实现气体压缩的机械设备。

工作原理电机驱动曲轴旋转，曲轴通过连杆将旋转运动转化为活塞的往复直线运动。

活塞在气缸内做往复运动时，气体在活塞的作用下被压缩，并通过排气阀排出。

同时，吸气阀吸入新的气体，为下一次压缩做准备。

往复式压缩机类型按结构分类立式、卧式、角度式等。

按驱动方式分类电动、柴油驱动、蒸汽驱动等。

按压缩介质分类空气压缩机、制冷压缩机、工艺流程用压缩机等。

应用领域及市场需求应用领域广泛应用于石油化工、制冷空调、空气动力、工艺流程等领域。

市场需求随着工业领域的发展，对往复式压缩机的需求不断增加。

特别是在能源、化工等领域，大型、高效、低噪音的往复式压缩机具有广阔的市场前景。

同时，随着环保意识的提高，对低能耗、低排放的压缩机需求也在增加。

02往复式压缩机结构组成压缩机的支撑框架，承受各种载荷，确保各部件正确相对位置。

机身将电机的旋转运动转化为活塞的往复运动。

曲轴连接曲轴和活塞，传递运动和力。

连杆在气缸内做往复运动，实现气体的压缩和排放。

活塞与活塞配合形成压缩空间，承受气体压力。

气缸控制气体的吸入和排出。

气阀缓冲罐油泵减小气流脉动和噪音。

为压缩机各润滑点提供润滑油。

冷却器油分离器油冷却器降低压缩后气体的温度。

分离压缩空气中的油分。

冷却润滑油，保证油温稳定。

流量传感器监测气体流量，确保稳定供气。

监测气体和润滑油温度，防止过热。

压力传感器监测气体压力，确保安全运行。

电动机提供动力，驱动曲轴旋转。

控制面板显示压缩机运行参数，实现远程控制。

控制系统安全保护装置当气体压力超过设定值时自动泄压，保护压缩机不受损坏。

往复式压缩机一、概述往复式压缩机往复式压缩机即为活塞式压缩机,它是依靠气缸内活塞的往复运动来压缩气体的。

根据所需压力的高低，可作单级和多级。

目前，需要高压的场合，多采用这种压缩机。

二、压缩机的主要优缺点1、压缩机的主要优点1）适用压力范围广：活塞式压缩机可设计成超高压、高压、中压或低压，而随排气压力的变化，排气量变化不大。

2）压缩效率较高：大型往复压缩机的绝热效率可达80%以上，其等温效率一般为70%以上。

3）适应性较强：活塞压缩机的输气量范围较宽广，小输气量可低至每分钟数立升，大输气量可达500m3∕min o2、压缩机的主要缺点1）气体带油污：特别是在化工生产中，若对气体质量要求较高时，压缩后气体的净化任务繁重；2）因受往复运动惯性力的限制，转速不能过高，故所能达到的最大排气量较小，因此，在大型生产流程中，势必造成单机外形尺寸较大或多机组运行，加大设备投资及基建投资；3）由于气体压缩过程间断进行，排气不连续，气体压力有波动，故在排出口一般设有稳压装置；4）易损件较多，维修工作量大，一般需要有备机。

三、未冷凝气压缩机的作用和主要结构1、未冷凝气压缩机的作用未冷凝气压缩机为卧式往复运动双缸双作用型压缩机，由电机驱动曲柄，通过两连杆和十字头，带动两活塞在缸套内作往复运动，不断吸入和压缩气体，提高出口压力。

2、未冷凝气压缩机主要结构未冷凝气压缩机由曲轴、连杆、十字头、活塞、气缸、刮油环、填料和气阀组成。

3、未凝气压缩机气量的调节方式压缩机都是按一定的生产能力（输气量）和特定的操作条件设计、制造的。

在实际生产中，输气量一般总是低于它的额定（即设计的）生产能力，且生产中所需气量会有变动，操作条件如吸入压力和温度也会有所变化，以致使输气量有所增减。

因此，为满足生产需要，必须对压缩机的输气量在低于额定生产能力的范围内进行调节。

D补充余隙容积调节法在气缸余隙附近处装置补充余隙容积。

调节该容积大小，使气缸容积系数产生变化，达到气量调节目的。

往复式压缩机填料函的检查、修理及装配的
内容 (一)
往复式压缩机填料函是往复式压缩机重要的组成部分，主要用于密封
气体和提高压力。

在使用过程中，填料函可能会出现一些问题，需要
进行检查、修理或重新安装。

以下是对往复式压缩机填料函的检查、
修理和安装的详细说明。

一、检查填料函
1. 检查填料函的密封情况，若有泄漏，则应将填料函拆下进行检查。

2. 检查填料的损坏情况，如存在问题则需更换。

3. 检查填料函所配套的配件是否存在松动情况，如果有，应注意紧固。

二、修理填料函
1. 拆除填料函，清洗填料函及其零部件。

2. 通过清理尘垢或者更换损坏部件，修复填料函并重新装配。

3. 在重新安装前，需注意检查填料函是否有变形、裂纹或其他损坏，
对其进行必要的处理或更换。

三、装配填料函
1. 将填料函及其配件准确校对，确保配件的匹配度以及安装位置。

2. 注意填料函与柱塞和缸体之间的相对位置，应保持正确的配位。

3. 安装时，应注意旋转方向，维持正确的填料函旋转方向。

4. 根据压缩机说明书中的建议，适当使用润滑脂，确保顺利的安装和良好的运转。

总之，往复式压缩机填料函不仅重要还非常复杂和精密。

当填料函出现问题，对其安装和操作要求也是非常严格的。

对此，使用者应遵循良好的维护和保养方法，并定期检查，确保压缩机的运行和达到最佳效益。

往复式压缩机的工作原理（附结构解剖视频）往复式压缩机3D动画一、往复式压缩机工作过程往复式压缩机都有气缸、活塞和气阀。

压缩气体的工作过程可分成膨胀、吸入、压缩和排气四个过程。

例：单吸式压缩机的气缸，这种压缩机只在气缸的一段有吸入气阀和排除气阀，活塞每往复一次只吸一次气和排一次气。

（1）膨胀：当活塞向左边移动时，缸的容积增大，压力下降，原先残留在气缸中的余气不断膨胀。

（2）吸入：当压力降到稍小于进气管中的气体压力时，进气管中的气体便推开吸入气阀进入气缸。

随着活塞向左移动，气体继续进入缸内，直到活塞移至左边的末端（又称左死点）为止。

（3）压缩：当活塞调转方向向右移动时，缸的容积逐渐缩小，这样便开始了压缩气体的过程。

由于吸入气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中气体压力又高于气缸内部的气体压力，缸内的气体也无法从排气阀跑到缸外。

出口管中的气体因排出气阀有止逆作用，也不能流入缸内。

因此缸内的气体数量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间（容积），使气体的压力不断升高。

（4）排出：随着活塞右移，压缩气体的压力升高到稍大于出口管中的气体压力时，缸内气体便顶开排除气阀的弹簧进入出口管中，并不断排出，直到活塞移至右边的末端（又称右死点）为止。

然后，活塞右开始向左移动，重复上述动作。

活塞在缸内不断的往复运动，使气缸往复循环的吸入和排出气体。

活塞的每一次往复成为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。

二、压缩气体的三种热过程气体在压缩过程中的能量变化与气体状态（即温度、压力、体积等）有关。

在压缩气体时产生大量的热，导致压缩后气体温度升高。

气体受压缩的程度越大，其受热的程度也越大，温度也就升得越高。

压缩气体时所产生的热量，除了大部分留在气体中使气体温度升高外，还有一部分传给气缸，使气缸温度升高，并有少部分热量通过缸壁散失于空气中。

压缩气体所需的压缩功，决定于气体状态的改变。

说通缩点，压缩机耗功的大小与除去压缩气体所产生的热量有直接关系。

往复式压缩机的基本知识及原理往复式压缩机是一种常见的压缩机类型，广泛应用于工业领域。

本文将详细介绍往复式压缩机的基本知识和工作原理。

一、往复式压缩机的基本知识1. 定义：往复式压缩机是一种通过活塞在气缸内做往复运动，将气体压缩并排出的压缩机。

2. 组成部分：往复式压缩机主要由气缸、活塞、连杆、曲轴、阀门等组成。

3. 工作原理：当活塞向气缸内运动时，气缸内的气体被压缩；当活塞向外运动时，气体被排出。

4. 分类：往复式压缩机可分为单级压缩机和多级压缩机两种。

单级压缩机只有一个压缩级别，多级压缩机则有多个压缩级别。

二、往复式压缩机的工作原理1. 吸气过程：当活塞向气缸内运动时，气缸内的压力降低，使外部空气通过进气阀进入气缸。

2. 压缩过程：当活塞向外运动时，气缸内的压力增加，将气体压缩。

这一过程需要消耗能量。

3. 排气过程：当活塞再次向气缸内运动时，气缸内的压力降低，将压缩好的气体通过排气阀排出。

4. 循环过程：上述吸气、压缩和排气过程不断循环，使气体持续被压缩和排出。

三、往复式压缩机的优点和应用1. 优点：- 结构简单，制造成本较低。

- 压缩比较高，适用于高压力的气体压缩。

- 运行稳定，噪音较小。

2. 应用领域：- 工业制造：往复式压缩机广泛应用于各种工业制造领域，如汽车制造、机械制造等。

- 空调与制冷：往复式压缩机也常用于空调与制冷设备中，用于压缩制冷剂。

- 化工与石油：在化工和石油行业，往复式压缩机用于气体压缩和输送。

四、往复式压缩机的维护和故障排除1. 维护：- 定期更换润滑油，保持压缩机的润滑状态。

- 清洁气缸和活塞，防止积碳和杂质对压缩机的影响。

- 检查和调整阀门的工作状态，确保压缩机的正常运行。

2. 故障排除：- 压力不稳定：可能是气缸密封不良，需要检查和更换密封件。

- 压缩效率低：可能是活塞密封不良，需要检查和更换密封件。

- 压缩机噪音过大：可能是曲轴或连杆损坏，需要修复或更换。

五、结语往复式压缩机是一种常见的压缩机类型，具有结构简单、压缩比较高、运行稳定等优点。

往复式压缩机一回一的作用1.压缩气体：往复式压缩机的主要功能就是通过活塞的往复运动，对气体进行压缩。

当活塞向下运动时，气体进入压缩室内，当活塞向上运动时，气体被压缩。

通过一回一循环，压缩机可以将气体压缩到较高的压力，从而为后续的工艺或系统提供所需气压或气体量。

2.提供动力：往复式压缩机是通过外部能源（如电动机、发动机等）驱动活塞运动的，也就是说，它可以将外部能源转换为压缩机的机械能。

这样，往复式压缩机就成为了许多工业、制冷、空调等设备和系统的动力源。

3.控制气体流量：往复式压缩机可以通过调整其运行速度或气缸容积来控制输出气体的流量。

当活塞运动速度较快或运行速度较高时，输出气流量相应增加；反之，当运行速度减慢时，输出气流量减少。

这样，往复式压缩机可以满足不同需求下的气体流量要求。

4.压缩空气冷却：在往复式压缩机的运行过程中，压缩室内的气体会因为压缩而产生大量的热量。

为了保证压缩机的正常运行和气体的稳定压缩，必须对压缩室内的气体进行冷却。

一般情况下，往复式压缩机会设置冷却系统，通过循环冷却剂或外部冷却介质，将热量带走，使气体温度维持在一定范围内。

5.维持密封性能：往复式压缩机在运行过程中，往往需要保持压缩室和其他部分之间的密封性。

这是因为压缩室内的气体被压缩后，需要保持在压缩室内，不允许泄漏到外部环境。

同时，为了提高压缩机的效率和稳定性，还需保持压缩室和活塞、气缸等部件之间的密封性。

往复式压缩机的结构设计和材料选择，以及适当的润滑和维护，都对密封性能起到关键作用。

6.降低振动和噪音：往复式压缩机的活塞往返运动会产生一定的振动和噪音。

这对于一些对振动和噪音敏感的应用场景来说是不合适的。

因此，往复式压缩机在设计和制造时，需要采取一些措施来降低振动和噪音水平，例如采用减振装置、优化结构设计、选用低噪音材料等。

总结起来，往复式压缩机一回一的主要作用包括压缩气体、提供动力、控制气体流量、压缩空气冷却、维持密封性能以及降低振动和噪音。

往复式压缩机一回一的作用
往复式压缩机一回一的作用是将气体或液体压缩到更高压力，以便在各种工业和商业应用中实现特定的功能。

该类型的压缩机利用活塞在压缩腔内往复运动的原理，将气体或液体吸入腔体并压缩，然后将其排出。

往复式压缩机一回一的主要作用之一是提供空气或流体的压力和流量调节。

在许多工业设备和系统中，需要确保特定位置或设备中的气体或液体以合适的压力和流量供应。

通过往复式压缩机一回一，可以根据需要调整压力和流量，以满足特定的需求。

往复式压缩机一回一还可用于气体或液体的封装和储存。

在某些工业和商业领域，需要将气体或液体以高压进行封装存储，以便在特定时期内供应或销售。

往复式压缩机一回一的作用是将气体或液体压缩到所需的高压，然后将其装入容器或储存设备中，以便长时间保存。

往复式压缩机一回一还可用于气体或液体的输送和输送。

在许多工业和商业领域，需要将气体或液体从一个位置输送到另一个位置，以供应特定的设备或系统使用。

往复式压缩机一回一的作用是将气体或液体压缩，以便在管道或管道系统中以高压输送。

往复式压缩机一回一的作用包括压力和流量调节、气体或液体的封装和储存，以及气体或液体的输送和输送。

这些功能使得往复式压缩机一回一成为众多工业和商业应用中不可或缺的设备之一。

往复式压缩机工作原理往复式压缩机是一种常见的压缩机类型，广泛应用于空调、制冷设备、冷库等领域。

它的工作原理基于往复运动和压缩气体的原理，通过不断循环的往复运动，将气体压缩成高压气体，从而实现压缩的效果。

下面将详细介绍往复式压缩机的工作原理。

1. 压缩腔。

往复式压缩机通常由两个压缩腔组成，分别为吸气腔和排气腔。

吸气腔用于吸入低压气体，排气腔用于排出高压气体。

两个腔之间通过活塞隔开，活塞在往复运动时会周期性地改变腔的容积，从而实现气体的压缩。

2. 活塞。

活塞是往复式压缩机中最关键的部件之一，它通过连杆与曲轴相连，实现往复运动。

在工作时，活塞在气缸内做往复运动，改变气缸的容积，从而实现气体的压缩和排放。

3. 曲轴。

曲轴是往复式压缩机中的另一个重要部件，它通过连杆与活塞相连，将活塞的往复运动转化为旋转运动。

曲轴的旋转运动驱动压缩机的其他部件，如压缩机的阀门、风机等，实现整个压缩机的工作。

4. 工作过程。

往复式压缩机的工作过程可以分为吸气、压缩、排气和排润滑油四个阶段。

在吸气阶段，活塞向下运动，气缸内的压力降低，气体被吸入气缸内；在压缩阶段，活塞向上运动，气缸内的压力升高，气体被压缩；在排气阶段，活塞再次向下运动，气缸内的压力降低，压缩气体被排出气缸；在排润滑油阶段，润滑油被压缩气体带出气缸，从而实现对压缩机的润滑。

5. 控制系统。

往复式压缩机通常配备有控制系统，用于监测和调节压缩机的工作状态。

控制系统可以根据压缩机的负荷情况，调节压缩机的工作频率和压缩比，以实现能效优化和节能减排的目的。

总结。

往复式压缩机的工作原理基于活塞的往复运动和气体的压缩原理，通过不断循环的往复运动，将低压气体压缩成高压气体。

它在空调、制冷设备、冷库等领域有着广泛的应用，是一种成熟、稳定的压缩机类型。

掌握往复式压缩机的工作原理对于压缩机的使用和维护具有重要意义，可以帮助用户更好地理解和操作压缩机。

往复式压缩机的基本知识及原理压缩机的分类压缩机种类很多，按照工作原理可分为容积式和速度式：容积式包括：往复式和回转式。

往复式包括：活塞式和膜片式。

回转式包括：螺杆式、滑片式和转子式速度式包括：离心式、轴流式和混流式。

容积式压缩机：指气体直接受到压缩，从而使气体容积缩小，压力提高的机器。

一般这类压缩机具有容纳气体的气缸。

以及压缩气体的活塞。

按容积变化方式的不同，有往复式和回转式两种结构。

往复式压缩机往复式压缩机有活塞式和膜片式两种式。

在圆筒形气缸中有一个可做往复运动的活塞，气缸上有可控制进、排气阀。

当活塞做往复运动时，气缸容积便周期性的变化，借以实现气体的吸进、压缩和排出。

一、往复式压缩机的特点1、往复式压缩机与离心式压缩机比较（1）无论流量大小都能达到所需压力，一般单级終压可达0、3至0。

5MPa，多级压缩可达到100MPa。

（2）效率较高。

（3）气量调节时排气压力几乎不变。

（4）在一般压力范围内，对材料的要求不高，可用普通的金属材料。

2、主要缺点（1）转速底，排气量较大时机器显得笨重。

（2）结构复杂，易损件多，日常维修量大。

（3）动平衡性差，运转时有振动，噪音大。

（4）排气量不连续，气流不均匀。

3、各类压缩机的使用范围活塞式适用于中小输气量，排气压力可由低压到超高压；离心式和阻流式适用于输送大气量，中低压情况；回转式适用于中小输气量、中低压情况。

二、往复式压缩机的工作原理：依靠气缸工作容积周期性的变化来压缩气体，以达到提高工作压力的目的。

（活塞在气缸内的往复运动造成减压将气体吸入，继而将气体压缩至一定压强而将它送出）活塞式压缩机的工作原理。

压缩机是用以将低压力的气体压缩至高压力的机器，在完成这项任务时，多采用逐次的多级压缩，每级气缸中都有相同的吸气、压缩和排气过程。

1、压缩机的理论循环气体在气缸内的理论循环，具有以下特点，即压缩机在吸气、排气时，不存在进排气阀处的压力损失，进排气过程压力处保持恒压，压缩过程指数量是一个定值，故气体在压缩时与气缸壁等处皆不发生热脚换，缸内不存在余隙容积以贮留小部分高压气体，全部气体均能排出气缸外。
