各种反时限特性曲线

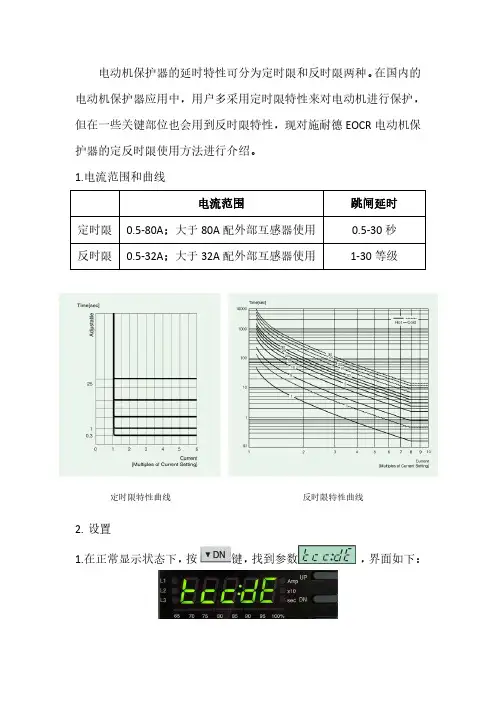

电动机保护器的延时特性可分为定时限和反时限两种。

在国内的电动机保护器应用中，用户多采用定时限特性来对电动机进行保护，但在一些关键部位也会用到反时限特性，现对施耐德EOCR电动机保护器的定反时限使用方法进行介绍。

1.电流范围和曲线
电流范围跳闸延时
定时限0.5-80A；大于80A配外部互感器使用0.5-30秒
反时限0.5-32A；大于32A配外部互感器使用1-30等级
定时限特性曲线反时限特性曲线
2.设置
1.在正常显示状态下，按键，找到参数，界面如下：
2.按键使参数闪烁，按键修改为，按键确认后按键返回，设置完成。

按以上步骤修改参数后，EOCR按照反时限特性进行保护，在设置过电流跳闸延时时可参照反时限特性曲线图。

我公司是施耐德EOCR中国区总代理，提供EOCR-SS、EOCR-DS、EOCR-AR、EOCR-SE2、EOCR-SSD、EOCR-EUCR、EOCR-SDDR、EOCR-EGR、EOCR-3DE/FDE、EOCR-3MZ\FMZ、EOCR-3E420\FE420、EOCR-PMZ\PFZ、EOCR-3DM2/FDM2、EOCR-3MZ2/FMZ2、EOCR-3BZ2/FBZ2、EOCR-i3DM/iFDM、i3MZ/iFMZ、i3MS/iFMS、i3M420/iFM420、i3BZ/iFBZ、EOCR-ISEM、EOCR-MME、3CT、ZCT等施耐德EOCR全系列产品的销售与技术服务。

EOCR中国区总代理
上海韩施电气自动化设备有限公司。

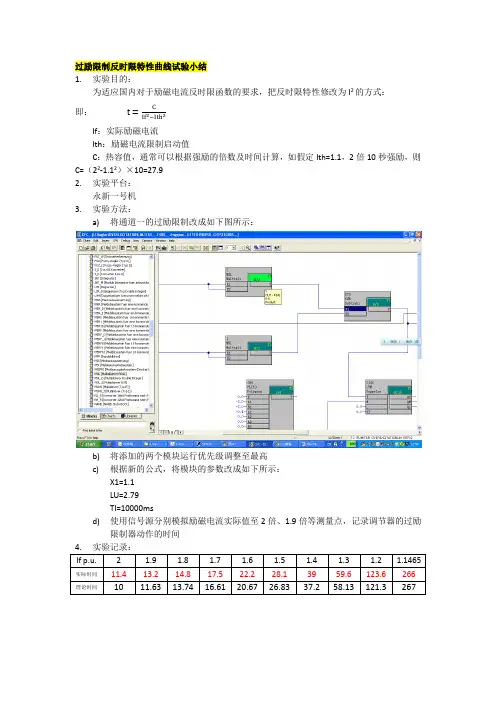

过励限制反时限特性曲线试验小结
1.实验目的：
为适应国内对于励磁电流反时限函数的要求，把反时限特性修改为I2的方式：
即：t=C
If2−Ith2
If：实际励磁电流
Ith：励磁电流限制启动值
C：热容值，通常可以根据强励的倍数及时间计算，如假定Ith=1.1，2倍10秒强励，则C=（22-1.12）×10=27.9
2.实验平台：
永新一号机
3.实验方法：
a)将通道一的过励限制改成如下图所示：
b)将添加的两个模块运行优先级调整至最高
c)根据新的公式，将模块的参数改成如下所示：
X1=1.1
LU=2.79
TI=10000ms
d)使用信号源分别模拟励磁电流实际值至2倍、1.9倍等测量点，记录调节器的过励
限制器动作的时间
5.试验结论
在工厂中试验，虽然由于没有计时器导致时间计算有一定误差，但是从曲线的趋势来看新的逻辑产生的功能要更加贴切中国国情。

但是没有在实际场合试验过，效果未知。

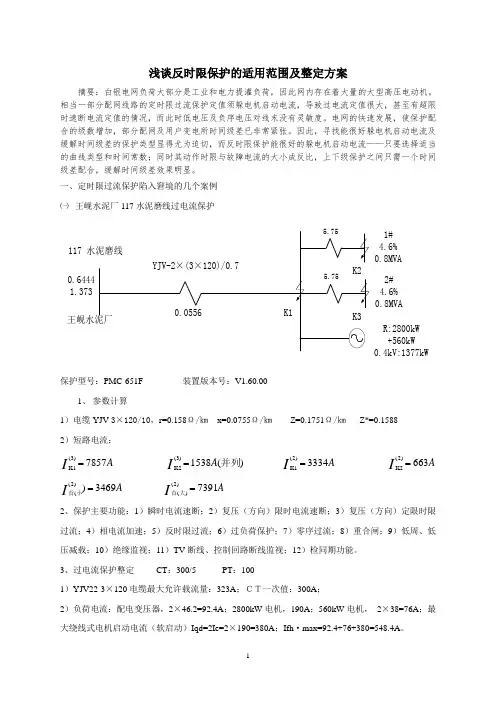

浅谈反时限保护的适用范围及整定方案摘要：白银电网负荷大部分是工业和电力提灌负荷，因此网内存在着大量的大型高压电动机。

相当一部分配网线路的定时限过流保护定值须躲电机启动电流，导致过电流定值很大，甚至有超限时速断电流定值的情况，而此时低电压及负序电压对线末没有灵敏度。

电网的快速发展，使保护配合的级数增加，部分配网及用户变电所时间级差已非常紧张。

因此，寻找能很好躲电机启动电流及缓解时间级差的保护类型显得尤为迫切，而反时限保护能很好的躲电机启动电流——只要选择适当的曲线类型和时间常数；同时其动作时限与故障电流的大小成反比，上下级保护之间只需一个时间级差配合，缓解时间级差效果明显。

一、定时限过流保护陷入窘境的几个案例 ㈠ 王岘水泥厂117水泥磨线过电流保护YJV-2×(3×120)/0.7117 水泥磨线K10.05560.64441.373王岘水泥厂5.751#4.6%0.8MVA 5.752#4.6%0.8MVA K2K3R:2800kW +560kW 0.4kV:1377kW保护型号：PMC-651F 装置版本号：V1.60.001、 参数计算1）电缆YJV-3×120/10，r=0.158Ω/㎞ x=0.0755Ω/㎞ Z=0.1751Ω/㎞ Z*=0.1588 2）短路电流：A I 7857)3(K1=)(1538)3(K2并列A I =A I3334)2(K1=A I663)2(K2=A I 3469))2((=小首A I7391)2()(=大首2、保护主要功能：1）瞬时电流速断；2）复压（方向）限时电流速断；3）复压（方向）定限时限过流；4）相电流加速；5）反时限过流；6）过负荷保护；7）零序过流；8）重合闸；9）低周、低压减载；10）绝缘监视；11）TV 断线、控制回路断线监视；12）检同期功能。

3、过电流保护整定 CT ：300/5 PT ：1001）YJV22-3×120电缆最大允许载流量：323A ；ＣＴ一次值：300A ；2）负荷电流：配电变压器，2×46.2=92.4A ；2800kW 电机，190A ；560kW 电机， 2×38=76A ；最大绕线式电机启动电流（软启动）Iqd=2Ie=2×190=380A ；Ifh ·max=92.4+76+380=548.4A 。

1．保护对象说明本装置为微机综合保护装置，根据软件的不同配置可实现对线路、电动机、电容器及厂用变的保护，装置在出厂时默认设置为线路保护，在实际使用时请用户务必将保护对象设置的与实际相符；具体设置方法如下：2．整定说明假设用户要对‘过流I段’定值按如下要求整定：将本保护投入，电流定值设置为21.4A，延时设置为0.2 s，可参照如下流程进行：3．控制回路异常说明在使用时因控制回路接线不当本装置可能会有‘控制回路异常’的告警提示，如果出现如上情况可按照如下方式进行处理：进入装置“查看”菜单下的“开关量”子菜单，查看本菜单下的TW（跳位）和HW（合位）的状态，正常情况下断路器在跳闸状态时TW为1、HW为0，断路器在合闸状态时TW为0、HW为1，如与上述情况不符可判断为控制回路接线错误，请仔细参照本说明书的第6节“产品接线说明”和附图 5 ‘WTY-53、54控制回路接线示意图’进行排查修正；4．调试说明部分用户在对本装置实验时由于设置、接线或操作不当可能出现如下状况：例如预对‘过流II段’进行动作试验，对装置施加了电流但保护却不动作，如出现上述情况应该为用户原因，可按如下方法排查：A．检查‘过流II段’保护功能是否投入、电流定值及动作延时是否妥当，检查方法如下：在“查看”菜单下的“定值”子菜单选择当前使用的定值区进入，按“↓”键翻到‘过流II段’的相关定值上，确认压板已经投入并且定值合理，否则需到‘整定’菜单下对‘过流II段’定值进行重新整定；B．检查是否对保护装置正确的施加了电流，主要包括如下方面：◇用户使用的电流输出设备是否工作正常；◇用户对装置交流回路的接线是否正确，施加的电流回路是否正确；◇用户施加的电流是否已经大于了‘过流II段’的电流定值并且已经等待了本保护规定的动作延时；◇查看本保护装置实际采集到的动作电流是否与用户施加的电流相符，查看方法：在装置的‘主信息屏’或者进入“查看”菜单下的“模拟量”子菜单即可看到装置实际的采样电流。

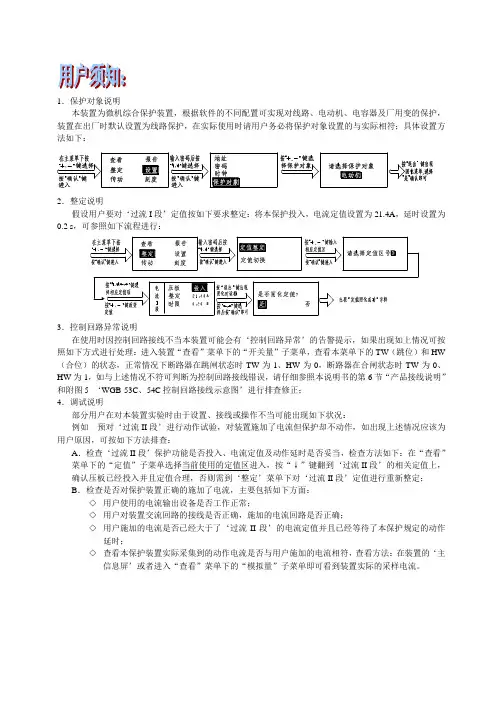

1．保护对象说明本装置为微机综合保护装置，根据软件的不同配置可实现对线路、电动机、电容器及厂用变的保护，装置在出厂时默认设置为线路保护，在实际使用时请用户务必将保护对象设置的与实际相符；具体设置方法如下：2．整定说明假设用户要对‘过流I段’定值按如下要求整定：将本保护投入，电流定值设置为21.4A，延时设置为0.2 s，可参照如下流程进行：3．控制回路异常说明在使用时因控制回路接线不当本装置可能会有‘控制回路异常’的告警提示，如果出现如上情况可按照如下方式进行处理：进入装置“查看”菜单下的“开关量”子菜单，查看本菜单下的TW（跳位）和HW （合位）的状态，正常情况下断路器在跳闸状态时TW为1、HW为0，断路器在合闸状态时TW为0、HW为1，如与上述情况不符可判断为控制回路接线错误，请仔细参照本说明书的第6节“产品接线说明”和附图5 ‘WGB-53C、54C控制回路接线示意图’进行排查修正；4．调试说明部分用户在对本装置实验时由于设置、接线或操作不当可能出现如下状况：例如预对‘过流II段’进行动作试验，对装置施加了电流但保护却不动作，如出现上述情况应该为用户原因，可按如下方法排查：A．检查‘过流II段’保护功能是否投入、电流定值及动作延时是否妥当，检查方法如下：在“查看”菜单下的“定值”子菜单选择当前使用的定值区进入，按“↓”键翻到‘过流II段’的相关定值上，确认压板已经投入并且定值合理，否则需到‘整定’菜单下对‘过流II段’定值进行重新整定；B．检查是否对保护装置正确的施加了电流，主要包括如下方面：◇用户使用的电流输出设备是否工作正常；◇用户对装置交流回路的接线是否正确，施加的电流回路是否正确；◇用户施加的电流是否已经大于了‘过流II段’的电流定值并且已经等待了本保护规定的动作延时；◇查看本保护装置实际采集到的动作电流是否与用户施加的电流相符，查看方法：在装置的‘主信息屏’或者进入“查看”菜单下的“模拟量”子菜单即可看到装置实际的采样电流。

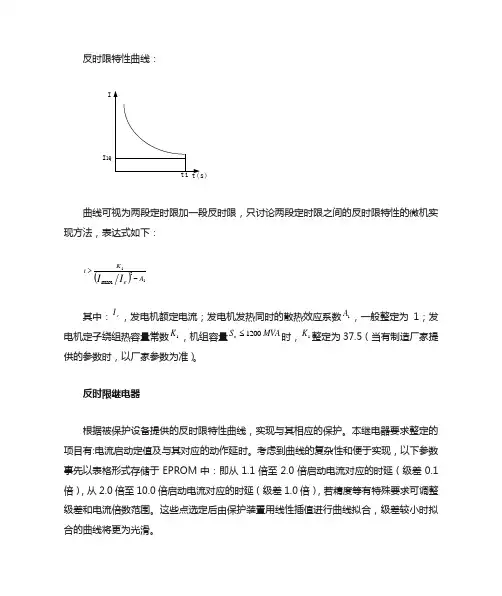

反时限特性曲线：II 1Q曲线可视为两段定时限加一段反时限，只讨论两段定时限之间的反时限特性的微机实现方法，表达式如下：()121maxA e K t I I ->其中：e I ，发电机额定电流；发电机发热同时的散热效应系数1A ，一般整定为1；发电机定子绕组热容量常数1K ，机组容量MVA S n 1200≤时，1K 整定为37.5（当有制造厂家提供的参数时，以厂家参数为准）。

反时限继电器根据被保护设备提供的反时限特性曲线，实现与其相应的保护。

本继电器要求整定的项目有:电流启动定值及与其对应的动作延时。

考虑到曲线的复杂性和便于实现，以下参数事先以表格形式存储于EPROM 中：即从1.1倍至2.0倍启动电流对应的时延（级差0.1倍），从2.0倍至10.0倍启动电流对应的时延（级差1.0倍），若精度等有特殊要求可调整级差和电流倍数范围。

这些点选定后由保护装置用线性插值进行曲线拟合，级差较小时拟合的曲线将更为光滑。

法一：考虑实时计算中电流的变化（继电器的动态特性），定义一个综合过流倍数n M [3]，它不仅能反映当前的过流程度，也能计及从故障起始整个过程的过流程度，其定义为：∑∑===M k Mk kk k M tt n n 112/ 或∑∑===M k Mk kk k M t t n n 11/式中 n k 为k 时刻过流倍数t k 为与n k 相对应的持续时间k=1，2，…,M M 为累计计算次数前者反映的是过流倍数的方均根值，而后者反映的是加权平均值，可分别应用于不同场合。

由于微机保护实现时是等间隔计算，故可分别简化为∑==MK kM nMn 121 或∑==MK kMnMn 11继电器实时计算中，当电流大于启动电流后，每次均计算得到一个M n 。

设M n 落在事先输入的数据表格，x1，x2内，得到对应的y1，y2，如图1所示。

应用线性插值得到动作延时：)(112121x n x x y y y y M ---+=继电器开始计时后，只要计数器设定值未到就反复计算M n ，并根据给定的特性曲线(已输入的数据表格)不断地用新的综合过流倍数得到允许的时延M t ，再减去现已达到的时延，即得到还需要的时延：jM t M t t ∆-=∆式中jt ∆为计算间隔；M t 为第M 次计算的综合过流倍数决定的时延。

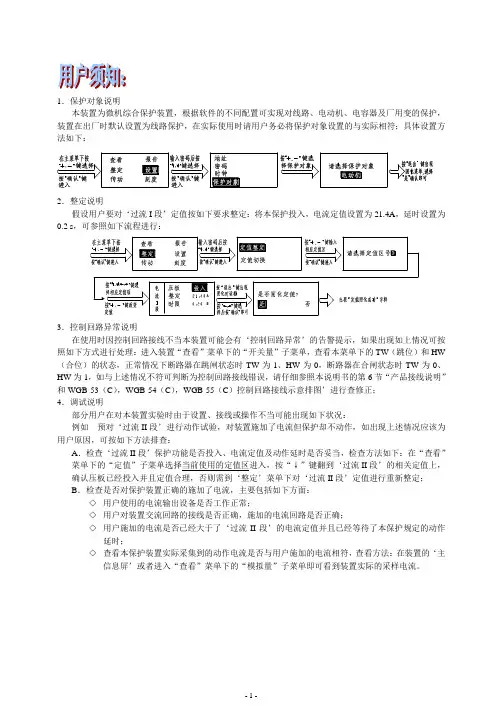

1．保护对象说明本装置为微机综合保护装置，根据软件的不同配置可实现对线路、电动机、电容器及厂用变的保护，装置在出厂时默认设置为线路保护，在实际使用时请用户务必将保护对象设置的与实际相符；具体设置方法如下：2．整定说明假设用户要对‘过流I段’定值按如下要求整定：将本保护投入，电流定值设置为21.4A，延时设置为0.2 s，可参照如下流程进行：3．控制回路异常说明在使用时因控制回路接线不当本装置可能会有‘控制回路异常’的告警提示，如果出现如上情况可按照如下方式进行处理：进入装置“查看”菜单下的“开关量”子菜单，查看本菜单下的TW（跳位）和HW （合位）的状态，正常情况下断路器在跳闸状态时TW为1、HW为0，断路器在合闸状态时TW为0、HW为1，如与上述情况不符可判断为控制回路接线错误，请仔细参照本说明书的第6节“产品接线说明”和WGB-53（C），WGB-54（C），WGB-55（C）控制回路接线示意排图’进行查修正；4．调试说明部分用户在对本装置实验时由于设置、接线或操作不当可能出现如下状况：例如预对‘过流II段’进行动作试验，对装置施加了电流但保护却不动作，如出现上述情况应该为用户原因，可按如下方法排查：A．检查‘过流II段’保护功能是否投入、电流定值及动作延时是否妥当，检查方法如下：在“查看”菜单下的“定值”子菜单选择当前使用的定值区进入，按“↓”键翻到‘过流II段’的相关定值上，确认压板已经投入并且定值合理，否则需到‘整定’菜单下对‘过流II段’定值进行重新整定；B．检查是否对保护装置正确的施加了电流，主要包括如下方面：◇用户使用的电流输出设备是否工作正常；◇用户对装置交流回路的接线是否正确，施加的电流回路是否正确；◇用户施加的电流是否已经大于了‘过流II段’的电流定值并且已经等待了本保护规定的动作延时；◇查看本保护装置实际采集到的动作电流是否与用户施加的电流相符，查看方法：在装置的‘主信息屏’或者进入“查看”菜单下的“模拟量”子菜单即可看到装置实际的采样电流。

eDCAP-601A通用保护测控装置使用说明书北京紫光测控有限公司BEIJING UNISPLENDOUR M&C CO. , LTD目录1 概述 .................................................... 错误!未定义书签。

2装置主要功能配置........................................... 错误!未定义书签。

3装置硬件资源配置........................................... 错误!未定义书签。

4主要技术指标............................................... 错误!未定义书签。

额定参数 ................................................. 错误!未定义书签。

环境条件 ................................................. 错误!未定义书签。

功率消耗 ................................................. 错误!未定义书签。

热稳定性 ................................................. 错误!未定义书签。

测控技术指标 ............................................. 错误!未定义书签。

保护技术指标 ............................................. 错误!未定义书签。

触点容量 ................................................. 错误!未定义书签。

绝缘性能 ................................................. 错误!未定义书签。

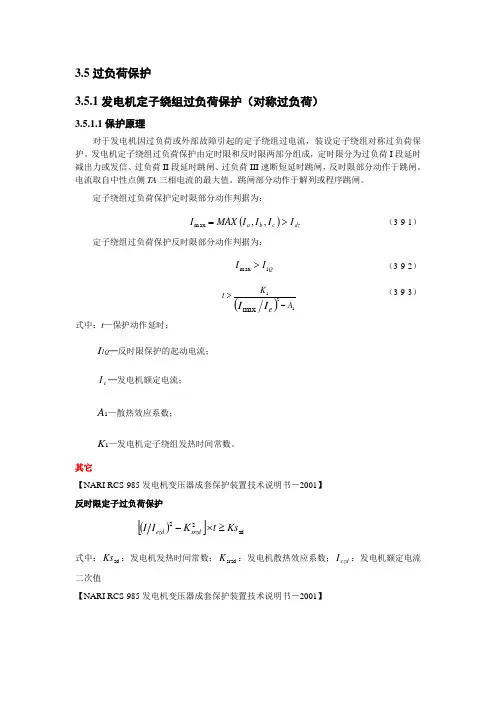

3.5过负荷保护3.5.1发电机定子绕组过负荷保护（对称过负荷）3.5.1.1保护原理对于发电机因过负荷或外部故障引起的定子绕组过电流，装设定子绕组对称过负荷保护。

发电机定子绕组过负荷保护由定时限和反时限两部分组成，定时限分为过负荷I 段延时减出力或发信、过负荷II 段延时跳闸、过负荷III 速断短延时跳闸，反时限部分动作于跳闸。

电流取自中性点侧TA 三相电流的最大值。

跳闸部分动作于解列或程序跳闸。

定子绕组过负荷保护定时限部分动作判据为：()dz c b a I I I I MAX I >=,,max （3-9-1）定子绕组过负荷保护反时限部分动作判据为：Q I I 1max > （3-9-2）()121max Ae K t I I ->（3-9-3）式中：t —保护动作延时；I 1Q ─反时限保护的起动电流；e I ─发电机额定电流；A 1—散热效应系数；K 1—发电机定子绕组发热时间常数。

其它【NARI RCS-985发电机变压器成套保护装置技术说明书－2001】 反时限定子过负荷保护()[]zd 22Ks t K II srzd ezd≥⨯- 式中：zd Ks ：发电机发热时间常数；srzd K ：发电机散热效应系数；ezd I ：发电机额定电流二次值【NARI RCS-985发电机变压器成套保护装置技术说明书－2001】【NARI-SIMENS微机发电机成套保护系统】定子过载保护（ANSI 49）过载保护是为了避免定子线圈因长时间过负荷所形成大电流而受损。

通过一个数学模型对所有负载回路进行评估。

电流的热效应测量值的形成是计算的基础。

周围环境温度或冷却剂温度可以比例电压的形式输入，从而改变通风条件。

否则环境温度将被设定。

线路突变在温度输入伤可以通过对最低电压的监视而检测出来。

若输入便于连接，4mA至20mA变换器可用来获得温度技术数据【IEEE STD C37.102-1995：交流发电机保护的IEEE标准】绝大部分发电机有一些温度感应器在监视定子绕组，这些感应器一般是电阻型温度探测器（RTDs）和热偶（TCs），正如名字所暗示的，RTD通过感应器上电阻的变化来反应温度的变化，而TC则是检测热偶接点处温差产生的电压变化量来反应温度的变化。

WDH-820微机电动机保护整定说明注：本说明仅供用户参考，所有定值非特别说明，均为二次值。

装置整定时，未使用的保护功能应退出压板，使用的保护功能投入压板，并对相关的控制字、电流、电压及时限定值进行整定。

一、电动机起动超时保护当电动机正常起动时，电流由零突然增大，超过Ie ，随后电流将逐渐减小；在电动机起动时间内，电流将逐渐减小到小于Ie ，电动机起动结束。

电动机起动结束后，电动机起动超时保护退出。

装置在电动机起动失败后启动电动机起动超时保护。

电动机起动超时跳闸由控制字投退。

1. 电动机启动时间Tqd ：为电动机从启动到电动机转速达到额定转速的时间，考虑裕度，可整为最长启动时间的1.2倍。

2.二、两段式定时限电流保护1．I 段电流速断保护，反映电动机的定子绕组或引线的相间短路。

电动机起动过程中，保护速断定值自动升为速断整定电流值的整定倍数（菜单整定Kqd ）躲过电动机的起动电流；当电动机起动结束后，保护速断定值恢复原整定电流值。

2．II 段为过流保护，作为电流速断保护的后备保护，为电动机的堵转提供保护。

II 段定时限过流保护在电动机起动过程中自动退出。

三、反时限电流保护假设电动机在N 倍过负荷时允许运行T 秒,则根据这个点,找到一条最符合此特性的反时限曲线。

在电动机起动过程中，反时限电流定值自动升为整定电流值的整定倍数（菜单整定Kfsx ），以躲过电动机的起动电流；当电动机起动结束后，保护定值恢复原整定电流值。

反时限电流保护由以下三条曲线（0代表一般反时限，1代表非常反时限，2代表极度反时限）组成，由控制字YSFS 选取曲线：一般反时限(方式0)： t I I t 1)(0.140.02-=（YSFS=0）非常反时限(方式1)：t I I t 1)(13.5-=（YSFS=1）极端反时限(方式2)：t I I t 1)(802-=（YSFS=2）式中： I 为故障电流 Ip 为反时限电流定值Ifsxtp 为反时限时间定值Tfsxt 为动作时间由以上公式计算出动作时间Tfsx 。

4低电压加速反时限过电流保护在微电网中的应用低电压加速反时限过电流保护在微电网中的应用低压配网中常用的反时限过电流保护(itoc)由于分布式电源(dg)的接入及微电网运行方式变化的特殊性而不能满足选择性和速动性的要求．为此，基于分布式电源和微电网的运行及故障特征，提出了一种无需借助通讯的低电压加速反时限过电流保护(uaitoc)方案．该方案保证了线路出口处故障时保护能快速动作，并且适用于微电网并网和孤岛2种运行状态，无需切换保护定值就可以满足选择性和速动性的要求．同时该方案通过digsilent软件仿真验证了所提保护原理的正确性．1微电网的特点及其对保护的要求微电网由于所含多种类型的分布式电源及有效率多样的运转方式，因此具备与传统配电网相同的运转和故障特征，也适当地对维护明确提出了更严苛的建议．微电网并网或孤岛运转时，针对分布式电源的性质及在微电网中的促进作用，其逆变器通常实行相同的掌控方式．相同的掌控方式可以影响微网故障电流的特性．另外，自身利益对电力电子元件的维护，通常在控制系统中重新加入电流幅值限量，使分布式电源在线路故障时的电流输入受到限制，甚至只有额定电流的1.2～1.5倍．此外，分布式电源输出功率的随机性和微电网运转模式的变化，使微电网线路故障电流的数值大小具备很大的变化范围；这都给维护的整定和协调增添了困难基于通讯地下通道的维护原理去化解分布式电源互连增添的维护整定与协调的难题，但这类方法不仅减少了维护的复杂度及成本，且易受传送数据量、通讯速度和通讯地下通道可靠性的影响．因此，在尽量少的减少投资或不发生改变配电旧有设备布局的情况下，研究能适应环境分布式电源输出功率随机变化及系统运转模式发生改变的维护策略将就是微电网维护研究的必然选择．2反华时限过电流维护在微电网中的应用领域电流保护的反时限特性是指保护动作时间能够随着故障电流的大小而变化的特性，因而具有自适应的反应故障严重程度的能力．通用数学模型为式中：t为维护动作时间；tp为时间常数；ip为维护启动电流，应当大于线路负荷电流；a为曲线平移系数，为了使保护在负荷电流下不动作通常取为1；n为曲线形状系数，通常在0～2之间．几种常用的反时限曲线如下．反时限特性曲线上各点曲率随曲线形状系数n及流过保护装置的电流大小不同而不同．由于所含分布式电源的微电网中线路故障时电流变化范围很大(并网运转可以达至(6～10)ip，孤岛运转仅(1.2～1.5)ip,而相同运转方式下被维护线路首末端故障时，故障电流大小差别很大，且须要与负荷端的熔断器协调，因此宜使用反时限特性曲率很大的曲线下面用具体内容微电网为即曾分析反时限过电流保护应用的可行性及存在的问题dg的出力可能将在0～100%的额定输出功率间变化，依照传统的反时限过电流维护整定原则：按分布式电源dg最小功率输入互连母线b4的情况对各维护展开Tumkur并使其满足用户动作时间的协调关系．dg输出变化及微电网运行模式改变(并网运行或孤岛运行)对传统反时限过电流保护的影响．(1)并无分布式电源支路：并网状态下，当dg输入高于最小输出功率时，无dg两支路上线路l2出现故障时，穿过维护k2与k8的故障电流可以比整定情况有所增大，使按照dg最小功率输入时整定的维护k2和k8的动作时间缩短，有利于维护的快速动作．当k1打开，微电网孤岛运行且线路l2发生故障时，流过保护k2和k8的故障电流仅由dg提供．由于dg的容量较小，故障电流与并网运行时相差较大，保护k2和k8的动作虽然能够满足选择性要求，但动作时间必然进一步延长，不利于故障的快速切除．(2)不含分布式电源支路：对于dg上游维护(k3、k5)，当并网运转且线路l5出现故障时，由于dg的互连并使穿过维护k3和k5的故障电流增大，减少了维护的性能．当dg上游线路l3出现故障时，dg提供更多的故障电流穿过维护k,5，如果其幅值大于启动值则维护k5在反方向故障时将误动作3低电压加速反时限过电流保护原理由于分布式电源的容量及能量存储单元的调节能力非常有限，在微电网出现故障时，分布式电源将提升功率输入以保持系统电压与频率的平衡．当故障点距离分布式电源很将近时将引致该电源输出功率达至音速，此时系统电压将无法稳步维持正常水平．故障点距离维护加装点越将近，则电压滑落越轻微．这种特性一般会由下列故障接法的计算公式得出结论当三相短路时维护加装处故障接法(五字幺值)为两相短路时，保护安装处故障相间的线电压(标幺值)为中性点接地系统出现单相接地短路时，维护加装处故障接法(五字幺值)为式中：zl为故障点至维护加装处的电阻；us为线路接法基准值．两相连地短路时也存有类似结论．由此可见u能反映故障点到保护安装处的距离，即故障点越近，电压越低，因此基于此故障特征提出低电压加速策略来提高反时限过电流保护的性能．采用低电压加速策略后，式(3)所表示的反时限过电流保护，其动作时间tua排序式为式中u为低电压加速因子．由于不同类型故障对应的电压特征有所不同，当保护判定发生故障后，可以比较保护安装处3个相电压及3个线电压的数值，u取其中的最小值，则不同故障类型下都能够起到最优的加速效果．当线路故障时，越是距离故障点近的保护，其低电压加速因子越小，从而更大程度地加速了保护的动作速度，保证了线路出口严重故障时保护能够快速动作．为了确保反方向故障时维护在dg提供更多故障电流下不误动，须要在dg上游的维护(k3、k5)处减少方向元件以确保维护动作的选择性最简单的方法：右击想暗藏的文件或文件夹，在插入的菜单中挑选出“属性”，然后在属性窗口的复选框中选上“暗藏”。

反时限过负荷保护电流时间特性对照表曲线系数K=10-1200过载倍数动作时间（秒）按上表，当用户选择曲线速率K为60时，如过负荷电流是三倍额定电流，则对应的反时限动作时间是7.50秒。

反时限曲线时值示意图100005000100050010050105时间1 0．5 0．11 2 3 4 5 6 7 8 9 10额定电流倍数四、 外形尺寸160*80型仪表外型尺寸图五、安装及接线启动失败不平衡●标准智能电动机保护器160*80；采用面板卡式安装。

开孔尺寸：152*76。

●将电动机三相电流互感器的次级分别接至电动机保护器的相应输入端子。

（详见产品接线图）●将高压电动机三相电压互感器的次级分别接至电动机保护器的相应输入端子（低压电机可直接接入，详见产品接线图）●四组输出继电器，分别用于报警、前级跳闸和启动/停止A、启动/停止B，不用悬空即可。

●无源触点“启动A”、“启动B”、“停止/复位”用于电动机的正常启动和停止；“紧急停止”是现场使用的非正常停止按钮；“A反馈”、“B反馈”为接触器动作信号，通常与常开辅助接点相连；“断路器状态”是前级开关送电信号，如不使用前级跳闸功能，此接点短路即可；“远程控制”是现场控制权转移开关，接点闭合时，可通过RS485远程启动/停止电机保护器。

●保护控制器电源最好不与电机使用同一条线，否则将影响“晃电”功能的使用；若必须与电机使用同一电源时，请选择具有电源保持功能的保护控制器。

●“变送输出”、“通讯”和“漏电CT”端子，使用时连接，不使用时悬空。

HD5200电机保护器接线端子定义。

发电机（变压器）过激磁保护保护原理发电机（变压器）会由于电压升高或者频率降低而出现过激磁，如与系统并列运行的变压器，由于分接头连接不正确，使变压器的电压过高引起过激磁。

对于升压变压器的过激磁，大多数在未与系统并列的情况下发生，主要原因有：发变组在与系统并列之前，由于操作上的过失，误加了较大的励磁电流；发电机起动过程中，转子在低速下预热时，由于操作上的过失，误将发电机电压上升到额定值，使变压器由于频率低而产生过激磁；在切除机组的过程中，主汽门关闭，出口断路器断开，而灭磁开关拒动，此时原动机减速，但自动调节励磁装置力求保持机端电压为额定值，从而使变压器因频率降低而引起过激磁。

事实上，正常情况下突然甩负荷也要引起相当严重的过激磁。

因此，大容量变压器应装设过激磁保护。

对于300MW 及以上发电机，当发电机与主变压器之间无断路器而共用一套过励磁保护时，其整定值按发电机或变压器过励磁能力较低的要求整定。

当发电机及变压器间有断路器而分别配置过励磁保护时，其定值按发电机与变压器允许的不同过励磁倍数分别整定。

过激磁保护反应过激磁倍数而动作，过激磁倍数n 或GJ K 定义如下：**f U f U f U B B n K e e e GJ==== （3-13-1） 式中：B 、e B —磁通量、额定磁通量；U 、f —电压、频率；e U 、ef —额定电压、额定频率；*U 、*f —电压标么值、频率标么值。

过激磁保护由三段定时限部分和一段反时限部分组成，定时限1L T 动作于发信或减励磁，定时限长延时2L T 、定时限速断段短延时3L T 和反时限动作于跳闸。

反时限过激磁保护的动作判据为()20118.0-+=M K t t tj （3-13-2）op n n M = （3-13-3）式中：t —保护动作时限（s ）；0j t —时间起始值，一般取为；t K —整定时间倍率，63~1=t K ；M —保护启动倍率；op n —保护过激磁倍数启动值，op n 可取为~，即对应∞=t 的允许持续过励磁倍数。

目录：一、概述1、现有的反时限特性曲线的数学模型2、标准反时限SIT3、非常反时限VIT或LTI4、超反时限UIT5、极端反时限EIT6、热过载（无存储）反时限7、热过载（有存储）反时限二、各种反时限介绍三、反时限的实现1、基于硬件电路实现1）反时限过流保护定时电路的原理讲解 2）反时限过流保护定时电路的工作过程2、基于固件的实现1）直接数据存储法 2）曲线拟合法----------------------------------------------------------------------------------------------------------一、概述反时限过电流保护在原理上和很多负载的故障特性相接近，因此保护特性更为优越。

反时限电流保护在国外应用较为广泛，尤其在英、美国家应用更为广泛。

实际上，许多工业用户要求保护为反时限特性，而且对于不同的用户（负荷），所需的反时限特性并不相同。

反时限在控制器里一般做在三段电流保护的第Ⅲ段，如下图。

----------------------------------------------------------------------------------------------------------二、各种反时限介绍1、现有的反时限特性曲线的数学模型目前，国内外常用的反时限保护的通用数学模型的基本形式为：动作时间t是输入电流I的函数式中，I——故障电流(值越大，时间越短)；Ip——保护启动电流(设定值)；r——常数，取值通常在0-2之间（也有大于2的情况）；k——常数，其量纲为时间。

微机综保电流设定值2A，实际瞬间电流值达到6A，对应I/Ib=6A/2A=3，标准反时限时间6.3S。

----------------------------------------------------2、标准反时限SIT按照IEC标准：当r<1时，称为一般反时限特性。

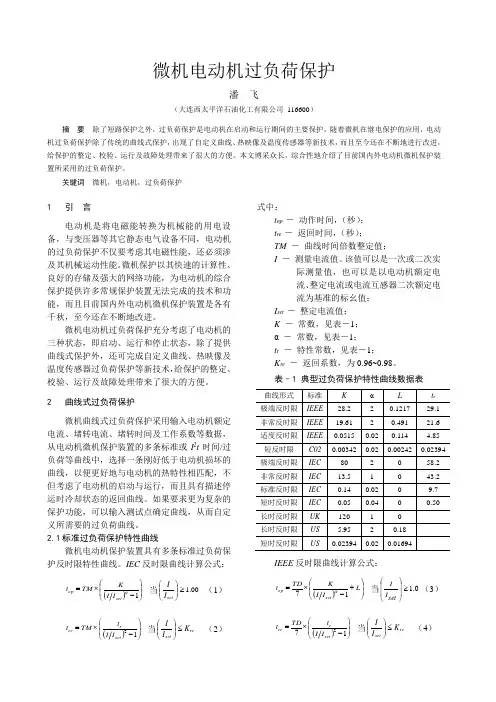

反时限特性曲线的应用反时限电流保护概念也十分简单，但是选择曲线、确定待定参数，存在一定的技巧和方法。

目前，国内外常用的反时限保护的通用数学模型的基本形式为：式中：t为动作延时；K是设计的常数；M是由用户整定的时间常数，一般由上下级保护动作时间的正确配合要求决定；I为保护测量电流；Ip为基准电流，一般取被保护设备的额定电流；a是曲线水平移动常数，反应了反时限保护动作能够动作的电流相对于Ip的倍数，一般取1.0；n是曲线形状常数，通常在0～2之间取值。

n越大曲线形状越陡，即保护动作时间随电流增大而减小的越快。

根据n的取值范围不同，反时限保护可以分为以下几类：当n<1时，称为普通反时限；当n=1时，称为非常反时限；当n>1时，称为超反时限。

为了规范应用，IEEE225-4 标准推荐了五条反时限曲线供用户选择使用：以上各式中：tp 为时间常数；Ipe故障前绕组电流。

以上式（1）、（2）和（3）主要应用于线路保护。

对比这三种反时限曲线：超反时限特性保护，微小的电流差别足以引起保护动作时间上的差异，以牺牲时间换取选择性。

普通反时限则相反。

一般在被保护线路首端和末端短路时电流变化较小的情况下，常采用定时限过流保护。

定时限可以认为是一种特殊的反时限特性，即r=0；通常输电线路采用普通反时限特性，即0<r< p=""></r<>反应过热状态的过流保护，则采用特别反时限特性，即r=2。

以上式（4）、（5）主要应用于诸如电动机等元件地热过载保护。

式（4）忽略了被保护对象故障发生以前负荷电流的发热，而式（5）则计及了故障发生以前负荷电流的发热。

因此式（5）较式（4）对元件的热过载保护而言更加合理。
