部标GPS车载终端安装实例与指南

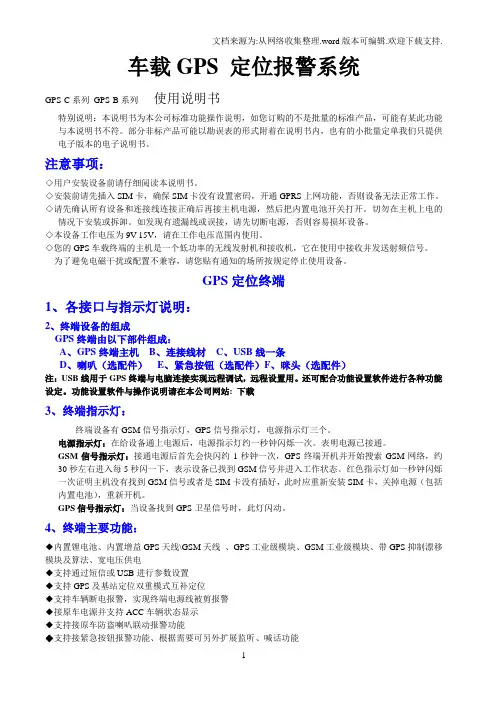

车载GPS 定位报警系统GPS-C系列GPS-B系列使用说明书特别说明：本说明书为本公司标准功能操作说明，如您订购的不是批量的标准产品，可能有某此功能与本说明书不符。

部分非标产品可能以勘误表的形式附着在说明书内，也有的小批量定单我们只提供电子版本的电子说明书。

注意事项：◇用户安装设备前请仔细阅读本说明书。

◇安装前请先插入SIM卡，确保SIM卡没有设置密码，开通GPRS上网功能，否则设备无法正常工作。

◇请先确认所有设备和连接线连接正确后再接主机电源，然后把内置电池开关打开。

切勿在主机上电的情况下安装或拆卸。

如发现有遗漏线或误接，请先切断电源，否则容易损坏设备。

◇本设备工作电压为9V-15V，请在工作电压范围内使用。

◇您的GPS车载终端的主机是一个低功率的无线发射机和接收机，它在使用中接收并发送射频信号。

为了避免电磁干扰或配置不兼容，请您贴有通知的场所按规定停止使用设备。

GPS定位终端1、各接口与指示灯说明：2、终端设备的组成GPS终端由以下部件组成：A、GPS终端主机B、连接线材C、USB线一条D、喇叭（选配件）E、紧急按钮（选配件）F、咪头（选配件）注：USB线用于GPS终端与电脑连接实现远程调试，远程设置用。

还可配合功能设置软件进行各种功能设定。

功能设置软件与操作说明请在本公司网站: 下载3、终端指示灯：终端设备有GSM信号指示灯，GPS信号指示灯，电源指示灯三个。

电源指示灯：在给设备通上电源后，电源指示灯约一秒钟闪烁一次。

表明电源已接通。

GSM信号指示灯：接通电源后首先会快闪约1秒钟一次，GPS终端开机并开始搜索GSM网络，约30秒左右进入每5秒闪一下，表示设备已找到GSM信号并进入工作状态。

红色指示灯如一秒钟闪烁一次证明主机没有找到GSM信号或者是SIM卡没有插好，此时应重新安装SIM卡，关掉电源（包括内置电池），重新开机。

GPS信号指示灯：当设备找到GPS卫星信号时，此灯闪动。

4、终端主要功能：◆内置锂电池、内置增益GPS天线\GSM天线、GPS工业级模块、GSM工业级模块、带GPS抑制漂移模块及算法、宽电压供电◆支持通过短信或USB进行参数设置◆支持GPS及基站定位双重模式互补定位◆支持车辆断电报警，实现终端电源线被剪报警◆接原车电源并支持ACC车辆状态显示◆支持接原车防盗喇叭联动报警功能◆支持接紧急按钮报警功能、根据需要可另外扩展监听、喊话功能◆与深安GPS平台对接可实现：实时GPS定位、轨迹回放、越界报警、超速报警、里程统计、盲点补报、◆通过平台远程断油\断电功能注：以上功能为GPS-C 系列的功能，GPS-B系列比GPS-C系列少了平台远程断油断电功能，其它功能一样，设置指令也一样。

G PRS 版本车载终端版本车载终端安装使用说明安装使用说明一．安装1、 外壳尺寸：90X60X32MM （LXWXH ）；铝盒蓝色外壳。

2、 电源：10V~36V/DC 宽电压工作，高压过载保护；内置后备电池。

3、 SIM 卡的装入或取出必须关闭电源（包括后备电池）后操作。

4、 按照接线图连接GPS 天线、GSM （CDMA ）天线、8芯线对接头的相关线。

严禁擅自取消终端线缆上的保险。

5、 点火检测必须接到点火开关的ON 档上。

6、 SIM 卡座旁边的拨动开关是后备电池开关，开关向上拨（ON ），打开后备电池；开关向下（OFF ），关闭后备电池。

7、 GPS 天线放置位轩上面不可有金属物覆盖，倾斜度不能大于15度角。

GSM （CDMA ）天线尽量靠近车窗。

8、 标配锁车继电器工作电压为12V ，如车辆电源电压为24V ，锁车继电器另配，不可混用。

二．系统调试1、 新装终端需配置短信中心，开启监听需配置监听电话号码。

2、 终端面板上2个指标灯：上面为红色指示灯：表示GSM 状态GSM 未登陆 每隔3秒闪3下GSM 登陆上 每隔1秒闪1下睡眠 每隔40秒连续闪5下下面为蓝色指示灯：表示GPS 状态GPS 故障 每隔5秒闪1下GPS 低精度 每隔2秒闪1下GPS 高精度 每隔1秒闪1下睡眠 灭3、 终端睡眠（省电模式）后，外接附件会停止工作，唤醒后会恢复工作。

在睡眠状态下，电话、短信、紧急、被盗、点火都会唤醒终端。

三．系统使用安全&报警1、紧急求助报警：按下紧急按钮1钞后，终端自动向中心报警。

2、非法启动报警：终端进入布防状态后，启动车辆，终端产生非法启动报警并上报中心，同时锁定车载（需手柄支持）。

3、被盗报警：汽车防盗器报警后，终端产生被盗报盗并上报中心。

4、劫持报警：在受到歹徒劫持时，车主可使用劫持报警功能，车辆可正常启动，但监控中心同时收到一条劫持报警的信息。

（需手柄支持）5、掉电报警6、出入界报警车载电话车载电话（（可选可选））1、 拨号/接听键：拨打或接听电话或快速拨打服务号码。

车载GPS 定位报警系统GPS-C系列GPS-B系列使用说明书特别说明：本说明书为本公司标准功能操作说明，如您订购的不是批量的标准产品，可能有某此功能与本说明书不符。

部分非标产品可能以勘误表的形式附着在说明书内，也有的小批量定单我们只提供电子版本的电子说明书。

注意事项：◇用户安装设备前请仔细阅读本说明书。

◇安装前请先插入SIM卡，确保SIM卡没有设置密码，开通GPRS上网功能，否则设备无法正常工作。

◇请先确认所有设备和连接线连接正确后再接主机电源，然后把内置电池开关打开。

切勿在主机上电的情况下安装或拆卸。

如发现有遗漏线或误接，请先切断电源，否则容易损坏设备。

◇本设备工作电压为9V-15V，请在工作电压范围内使用。

◇您的GPS车载终端的主机是一个低功率的无线发射机和接收机，它在使用中接收并发送射频信号。

为了避免电磁干扰或配置不兼容，请您贴有通知的场所按规定停止使用设备。

GPS定位终端1、各接口与指示灯说明：2、终端设备的组成GPS终端由以下部件组成：A、GPS终端主机B、连接线材C、USB线一条D、喇叭（选配件）E、紧急按钮（选配件）F、咪头（选配件）注：USB线用于GPS终端与电脑连接实现远程调试，远程设置用。

还可配合功能设置软件进行各种功能设定。

功能设置软件与操作说明请在本公司网站: 下载3、终端指示灯：终端设备有GSM信号指示灯，GPS信号指示灯，电源指示灯三个。

电源指示灯：在给设备通上电源后，电源指示灯约一秒钟闪烁一次。

表明电源已接通。

GSM信号指示灯：接通电源后首先会快闪约1秒钟一次，GPS终端开机并开始搜索GSM网络，约30秒左右进入每5秒闪一下，表示设备已找到GSM信号并进入工作状态。

红色指示灯如一秒钟闪烁一次证明主机没有找到GSM信号或者是SIM卡没有插好，此时应重新安装SIM卡，关掉电源（包括内置电池），重新开机。

GPS信号指示灯：当设备找到GPS卫星信号时，此灯闪动。

4、终端主要功能：◆内置锂电池、内置增益GPS天线\GSM天线、GPS工业级模块、GSM工业级模块、带GPS抑制漂移模块及算法、宽电压供电◆支持通过短信或USB进行参数设置◆支持GPS及基站定位双重模式互补定位◆支持车辆断电报警，实现终端电源线被剪报警◆接原车电源并支持ACC车辆状态显示◆支持接原车防盗喇叭联动报警功能◆支持接紧急按钮报警功能、根据需要可另外扩展监听、喊话功能◆与深安GPS平台对接可实现：实时GPS定位、轨迹回放、越界报警、超速报警、里程统计、盲点补报、◆通过平台远程断油\断电功能注：以上功能为GPS-C 系列的功能，GPS-B系列比GPS-C系列少了平台远程断油断电功能，其它功能一样，设置指令也一样。

道路运输车辆卫星定位系统车载终端用户手册V1.0目录V1.0 (1)目录 (1)产品概述 (3)技术指标 (4)功能详细介绍 (6)3.1查询功能 (6)3.1.1位置查询（支持SMS模式） (6)3.1.2参数状态查询（支持SMS模式） (6)3.1.3定时回传参数查询（支持SMS模式） (6)3.1.4查询车辆历史轨迹 (6)3.1.5查询车辆参数 (6)3.1.6版本查询（支持SMS模式） (6)3.2设置 (6)3.2.1定时回传位置信息的时间间隔设置（支持SMS模式） (6)3.2.2超速报警门阀设置（支持SMS模式） (7)3.2.3停车超时报警门阀设置（支持SMS模式） (7)3.2.4电子围栏设置（支持SMS模式） (7)3.2.5多边形电子围栏设置（支持SMS模式） (7)3.2.6 IP、端口及APN设置（支持SMS模式） (7)3.2.7远程设置GPRS通讯方式（支持SMS模式） (7)3.2.8远程设置本机号（支持SMS模式） (7)3.2.9远程下载集团电话号码（支持SMS模式） (7)3.2.10通讯限制（支持SMS模式） (7)3.2.11远程修改短信中心号码（支持SMS模式） (8)3.2.12初始化里程（支持SMS模式） (8)3.2.13心跳时间设置（支持SMS模式） (8)3.2.14线路规划设置 (8)3.2.15车速传感器传递系数设置（支持SMS模式） (8)3.2.16车辆参数设置 (8)3.2.17自定义检测口配置 (8)3.3、远程控制 (8)3.3.1远程重启（支持SMS模式） (8)3.3.2远程控制油路（支持SMS模式） (9)3.3.3收发调度信息（支持SMS模式） (9)3.3.4远程监听（支持SMS模式） (9)3.3.5支持远程软件升级（支持SMS模式） (9)3.4报警 (9)3.4.1超速报警 (9)3.4.2停车超时报警 (9)3.4.3 GPS天线开路短路报警 (10)3.4.4终端主电源断电报警 (10)3.4.5电源过高/低报警 (10)3.4.6自定义报警（高低传感器报警） (10)3.4.7抢劫/求助报警 (10)3.4.8进出围栏报警 (10)3.4.9疲劳驾驶报警 (10)3.5其它 (10)3.5.1图像采集 (10)3.5.2定时拍照 (11)3.5.3触发拍照 (11)3.5.4里程统计 (11)3.5.5盲区补传 (11)3.5.6打印功能 (11)3.5.7行驶记录仪功能 (11)3.5.8、读取事故疑点数据 (11)四、外带接口和扩展功能 (11)4.1 带USB host接口 (11)4.2 DB9串口连接PC电脑 (12)4.3 无线红外接口 (12)4.4 带IC卡接口 (12)4.5 带速度传感器接口 (12)五、使用说明 (12)5.2主机参数设置 (13)5.2.1 菜单结构示意图： (14)5.2.2 菜单设置 (15)七安装及调试流程 (17)七包装清单 (18)八注意事项 (18)产品概述道路运输车辆卫星定位系统车载终端、符合汽车行驶记录仪国标GB/T GBT19056-2003和交通运输部JT/T 794-2011《道路运输车辆卫星定位系统车载终端技术要求》、JT/T808-2011《道路运输车辆卫星定位系统车载终端通讯协议及数据格式》标准。

保定市贝尔电子有限公司产品说明书Q/BEH001-2013 北斗/GPS定位通信终端保定市贝尔电子有限公司声明本说明书可能包含技术上不准确的地方或印刷错误。

本说明书的内容将做不定期的更新，恕不另行通知；更新的内容将会在本说明书的新版本中加入。

我们随时会改进或更新本说明书中描述的产品或程序。

若存在说明书中对产品的描述与实物不符，一律以实物为准。

警告●将北斗/GPS定位通信终端放置在足够通风的空间。

●使北斗/GPS定位通信终端工作在技术指标允许的温度及湿度范围内，请不要在北斗/GPS定位通信终端放置盛液体的容器，比如花瓶等。

●设备电路板上的灰尘在受潮后会引起短路，在安装设备时，请尽量做好防尘、防潮工作。

●请选择SD卡生产厂商推荐的、适合设备工作要求的SD卡，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证SD卡的品质。

●禁止带电打开机盖；禁止带电插拔外设接口。

目录北斗/GPS定位通信终端 (1)声明 (2)警告 ...................................................................................................................错误!未定义书签。

概述 .. (4)1.1用途 (4)1.2型号及其含义 (4)1.3使用环境 (4)1.4技术特点 (5)1.5 产品主要功能 (5)1.5.1压缩处理功能 (5)1.5.2录像 (6)1.5.3预览与回放 (6)1.5.4报警 (6)1.5.5用户 (6)1.5.6网络功能 (7)二、技术指标 (7)三、安装指南 (8)3.1 清点设备及其附件 (8)3.2 硬件接口连接说明 (8)3.2.1前面板连接说明 (8)3.2.2后面板连接说明 (9)3.3 J1、J2引脚定义说明 (9)3.3.1 J1引脚定义说明 (9)3.3.2 J2引脚接口说明 (11)四、安装使用及维护 (11)4.1安装SD 卡和SIM/UIM 卡 (11)重要提示： (11)4.2安装SD 卡 (12)4.3安装SIM/UIM卡 (12)4.4 ACC启动控制连接说明 (13)4.5 ACC 接口与汽车点火开关相连 (13)4.6设备接口及插接设备维护 (13)五、安装 (14)概述1.1用途北斗/GPS定位通信终端是一款专门应用于各种移动视频音频监控领域的数字监控产品，具备本地录像存储（SD卡）、无线网络传输*、北斗/GPS 定位*、行车信息记录、语音监听或对讲*、报警触发等多项功能，性能完善且稳定；该设备外壳采用铝合金材料整体拉伸而成，并根据内部热耗分布特点在结构上进行巧妙设计，使设备在防尘、散热、防水、防锈蚀等方面达到完美融合；同时根据车载或其他移动监控的需求，该设备体积小、功耗低，便于安装并节省能耗。

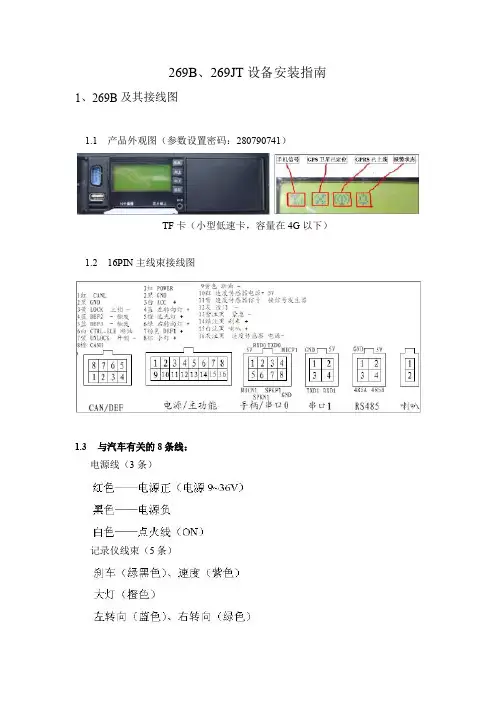

269B、269JT设备安装指南1、269B及其接线图1.1产品外观图（参数设置密码：280790741）TF卡（小型低速卡，容量在4G以下）1.216PIN主线束接线图1.3与汽车有关的8条线：电源线（3条）记录仪线束（5条）2、269JT及其接线图2.1产品外观2.2安装接线：与汽车有关的8条线：9PIN接口3条电源线：12PIN接口5条记录仪线：2.3参数设置：（269JT、269B参数设置方法一样）设置IP：（根据平台要求任选一个）*269#1,119.147.23.113,7804,1（最后面的1表示TCP协议）*269#1,119.147.23.113,7805,0（最后面的0表示UDP协议）设置车牌号：*269#*2,京AJT8083、正确装车流程：第一步：在办公室测试好设备在办公室装好SIM卡、通电设置好IP、车牌号、并测试定位上线。

第二步：装车安装人员接好8条线，并放置好GPS天线和GSM天线第三步：测试269JT：安装人员通电后信号灯闪烁正常，269B：安装人员看调度屏上图标正常。

平台：监控中心人员看到车辆上线定位。

4、挂车安装4.1安装人员要找到电器箱及其电路图。

电器箱及其箱盖上的电路图4.2卫星定位行车记录仪的固定位置：汽车收音机位置、副驾驶位置。

4.3GPS天线（方形）和GSM天线（T型）挡风玻璃下面：4.4三条电源线的寻找、安装方法（1）车钥匙拔出时，仍然有电的车辆为主电源线（粗红色）（2）仪表灯亮时，仍然有电的车辆为点火线（3）地线为搭铁螺钉。

（4）电源线尽量不要接到ABS、ECU、收音机、雨刮等电源上，这样容易影响汽车正常工作，尽量接到“行车记录仪”字样的专用保险丝上。

4.5行车记录仪五条线的寻找及安装（1）刹车信号线、大灯信号线接刹车继电器、大灯继电器的87脚，如果装好后用电笔测试信号线没信号，就改接到继电器的30脚上。

（2）左右转向灯信号线：接闪光器的左右信号线上（用电笔测试出来）（3）速度信号线：来自车速表，车辆行驶时用万用表20VDC档可以量出来。

图解汽车GPS定位器如何接线、如何安装很多初次接触汽车GPS定位器的新手，对于GPS的安装一窍不通，导致了乱安装，致使产品功能不完全实现，或者定位精确度不如厂家之描述，影响其中的就是接线问题。

不会接线怎么办。

下面有最全面的介绍。

一. 电源线的查找方法车台电源线一般在方向盘下方的装饰板内线束、中央电器盒线束中查找，有条件时直接接在电瓶正极。

车台正常工作的直流电压为10~36V。

电源线在点火开关处于任何状态下都有电。

查找方法：拔出钥匙，找到最粗的那根线，用试灯（或试电笔）一端搭铁，另一端在该线接头上测试。

如果试灯常亮，则说明该线就是电源线。

二. ACC信号线的查找方法ACC线一般在方向盘下方装饰板内线束、中央电器盒线束中查找。

ACC信号线是主机判断车辆是否处于起动状态的主要依据。

查找方法：找到点火开关线束中较粗的线，用试灯一端搭铁，另一端在该线接头上测试：将点火开关打到“ACC”档或“ON”档时，试灯都亮；关掉点火开关后，试灯灭，这根连线即为ACC线。

三. 转向灯线的查找方法转向灯线一般在方向盘下方的装饰板内线束、中央电器盒线束、左右前门内线束中查找。

大多数车型为左、右两根线，但也有极少部分车型分为前、后、左、右四根线。

查找方法：因为小灯、刹车灯、倒车灯左右颜色是相同的，所以可以在前后组合灯处，对比左右线束颜色，找出转向灯线，看其颜色及大小，而后在车内线束中，找到同样颜色大小的线。

用试灯一端搭铁，另一端在该线上测试，在打开左或右转向灯开关时，用试灯试这根线，如果试灯随着转向灯同亮同灭，此线即为转向灯线。

另一根转向灯线的查找方法同理。

注意：有些车型的转向灯线（转向灯由模块控制的车型）无法在转向灯开关下的线束上确认，那就只能在中央电器盒线束、左右前门内线束中按照同样的方法查找。

对于前，后转向灯由模块分开控制的车型，建议只连接后转向灯的线，才不会影响原车的线路。

该接线方法在设防，撤防时只可使后转向灯亮。

四. 刹车线的查找方法刹车线在脚刹上方的刹车灯开关处可以查到。

一、GPS终端定位系统安装接线图
二、安全注意事项
1、安装前，接上GPS和GSM天线，注意两根天线不要接反，扁扁长长的为GSM天线，正方型带磁铁的为GPS天线。

2、摆放GPS天线时，带磁铁的一面向下用双面胶贴好，GPS天线头的上方不能有金属物遮档，玻璃和塑料不会影响GPS信号的接收。

3、6P线定义：接上主机的电源线，红色接电源的正极，黑色的接电源的负极。

白色线为ACC感应线，其余的线为预留线，无需理会。

4、通上电以后观察两个指示灯的状态。

黄色灯与红色灯交替闪烁，说明设备定位通讯正常。

5、主机正常，固定好GPS主机，安装完成。

车载定位通讯终端安装引言车载定位通讯终端是一种用于车辆定位和通讯的设备，广泛应用于出租车、货运车辆和物流车辆等行业。

本文将介绍车载定位通讯终端的安装步骤和注意事项。

车载定位通讯终端的组成车载定位通讯终端由以下几个部分组成： 1. 定位模块：用于获取车辆的位置信息； 2. 通讯模块：用于与服务器进行通讯，传输车辆的位置信息； 3. 控制模块：用于控制整个系统的运行； 4. 显示器：用于显示车辆的位置信息和其他相关信息。

安装步骤以下是车载定位通讯终端的安装步骤：步骤一：选择安装位置选择一个合适的位置来安装车载定位通讯终端。

通常情况下，终端应该安装在车辆的仪表盘或者中央控制台上，以便驾驶员能够方便地查看显示器上的信息。

步骤二：安装定位模块1.将定位模块安装在车辆的天线位置上。

天线位置应该选择在车辆顶部的中央位置，以确保能够获取到最好的信号强度。

2.使用螺丝将定位模块固定在天线位置上，确保它牢固地安装在车辆上。

步骤三：安装通讯模块1.将通讯模块与车辆的电源系统连接。

通常情况下，通讯模块需要接入车辆的电瓶来获取电源供应。

2.将通讯模块与定位模块连接。

通讯模块和定位模块之间通常通过串口或者CAN总线进行通讯。

步骤四：安装控制模块1.将控制模块安装在车辆的控制台上或者其他合适的位置。

2.将控制模块与通讯模块连接。

通常情况下，控制模块和通讯模块之间通过串口进行通讯。

步骤五：安装显示器将显示器安装在车辆的仪表盘上或者其他合适的位置。

确保显示器的安装位置能够方便驾驶员查看。

步骤六：连接电源将车载定位通讯终端的电源连接到车辆的电源系统。

确保连接正确，并注意安装过程中的电源极性。

安装注意事项在安装车载定位通讯终端时，需要注意以下事项：1.安装前仔细阅读终端的安装指南，确保对安装步骤和方法有充分的了解。

2.在安装过程中，务必断开车辆的电源，以免造成意外触电。

3.在安装过程中，要小心处理终端和模块，避免受到碰撞或者水激活等损坏。

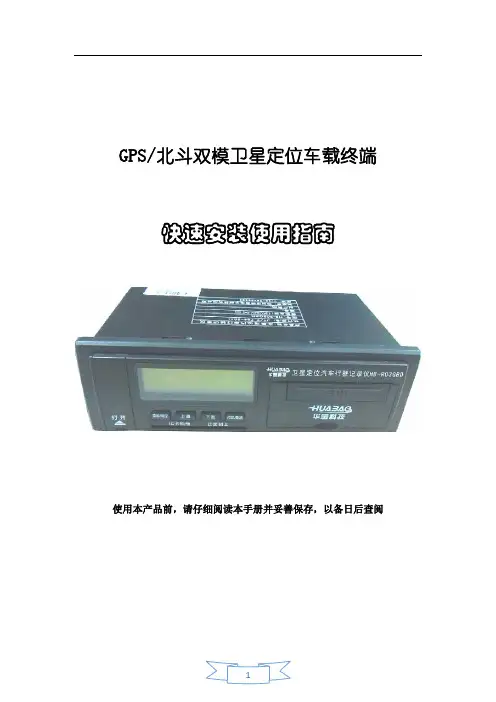

GPS/北斗双模卫星定位车载终端快速安装使用指南使用本产品前，请仔细阅读本手册并妥善保存，以备日后查阅目录一、安全安装注意事项 (3)二、安装工具 (4)三、产品组件 (5)四、接口定义 (7)五、初次安装步骤 (9)六、初次使用设置 (16)售后服务 (20)一、安全安装注意事项安全注意事项遵守所有安全注意事项为保障人身和设备安全，在安装、操作、维护设备时，请遵循设备上标识及手册中说明的所有安全注意事项。

手册中的“安全警告”、“注意”、“说明”事项，并不代表所应遵守的所有安全事项，只作为所有安全注意事项的补充。

遵守当地法规和规范操作设备时，应遵守当地法规和规范。

人员要求负责安装维护设备的人员，必须先经严格培训，掌握正确的操作方法及安全注意事项后，方可安装、操作和维护设备。

安装注意事项装前检查在安装设备前，对车辆的基本车况进行检测，确保车辆各项功能正常。

选好终端安装位置安装位置可选择副驾驶位置、方向盘下的控制盒附近，安装尽量考虑走线便捷、美观，位置便于操作。

防水应选择不易进水的位置，以保持终端的干燥；另外要注意远离空调，以防在温差变化时，会有冷凝水积聚在终端内外部，造成终端故障。

防震终端不能悬空或装在长期振动较大位置。

防高温终端及走线位置应避开车内的高温部位。

安装走线和固定大型车如有总控开关，此时终端安装位置需考虑电源线的接法，位置选好后应采用魔术贴、扎带、双面胶及螺丝四种方式将终端固定。

二、安装工具安装工具三、产品组件产品正面图产品背面图B、RS232串口和TF卡口2. LED显示屏3. 打印机4.身份识别卡槽5. MIC接口6. GPRS/CDMA天线接口7.GPS天线接口8. 备用电池开关9. 导航屏接口10.摄像头接口11. 断油断电接口12. 电源线接口产品标配产品选配件四、接口定义PORT1序号线缆颜色接线说明（车辆信号线）1 浅蓝色AD模拟量2 浅绿色右转向（高电平有效）3 粉红色左转向4 紫色空调5 橙色CANL 第一路CANL6 绿色喇叭（高电平有效）7 灰色CANH 第一路CANH8 黄色汽车制动信号线，即刹车信号线（高电平有效）9 热缩管热缩管直接与汽车搭铁10 蓝色车速表速度信号线11 白色AD模拟量212 棕色预留13 红色汽车常电正极，即汽车电瓶正极14 黑色汽车常电负极，即汽车电瓶负极15 白绿紧急报警（低电平有效）16 白黑ACC检测线（高电平有效）五、初次安装步骤安装SIM卡装SIM卡之前一定要切断外部电源和关闭内部备用电池。

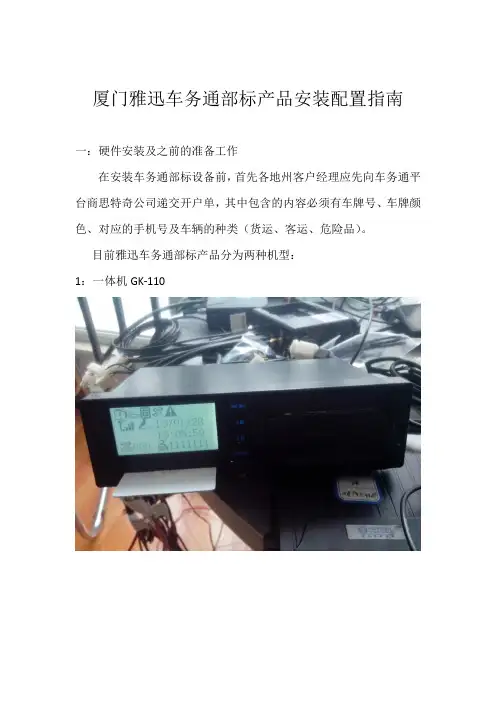

厦门雅迅车务通部标产品安装配置指南一：硬件安装及之前的准备工作在安装车务通部标设备前，首先各地州客户经理应先向车务通平台商思特奇公司递交开户单，其中包含的内容必须有车牌号、车牌颜色、对应的手机号及车辆的种类（货运、客运、危险品）。

目前雅迅车务通部标产品分为两种机型：1：一体机GK-1102：分体机GK-110G6+GK120R在安装前，首先将SIM卡卡号及车牌号、车牌颜色登记至制定的表格中。

之后，按照相应的接口，连接主机各部件。

其中需要注意的是，GPS天线必须放在挡风玻璃下，无金属物遮挡的地方。

往车辆上安装的线束分为两类：1：为基本线束（包含电源线<接常电>、搭铁线、及ACC线<白色，标签上写有ACC>）2：行驶记录仪检测线束，包含左右转向灯、脚刹、大灯（这四跟线为必接的线），其他类似车门、喇叭也应尽可能的接上（可根据当地运管局要求连接），里程线及CAN+、CAN-不需要接。

补充1：（以上线束的确认方法为，启动之后有电的那根线即可，例如如打开左转灯，连接有电的那根线即可，其他线束类似）二：配置方法分体机及一体机需要主机内配备的遥控器进行配置，主要配置的信息也分为两类：1：基本信息本机号码：填写所安装的手机号码GPRS连接信息：TCP：221.181.41.54 端口7820UDP：221.181.41.54 端口78302：车辆信息车牌号码、车牌颜色3：遥控器按键功能：现就厦门雅迅公司的两种设备，做一个详细的配置GK-110一体机配置详细教程1：按“OK”键进入选项单，选择第六项“系统设置”2：进入“主机参数设置”3：进入“本机号码”选项4：填写所安装SIM卡的手机号5：进入“GPRS”6:设置主服务器7：内容填写为221.181.41.548：设置主端口9：端口782010：设备UDP参数11：填入IP：221.181.41.5412：端口填写为783013：设置主APN14：填写内容CMNET15：设置车辆的注册信息（只需填写车牌号及选择车牌颜色，其他内容无需填写）16：选择车牌颜色17：按“OK键”选定车牌颜色后，点击“下一步”18：填写车牌号，输入法切换为“#”字键19：之后点击“激活网络”20：进入“用户注册选项”分体机GK-110G6+GK-120R1：按“OK键进入系统主菜单”2：进入“主机参数设置”3：进入“本机号码”，填写所安装SIM卡相应的手机号4：进入GPRS选项5：进入设置主APN6:填写CMNET7:进入“设置主TCP IP选项”，填写221.181.41.548：设置主TCP端口9：填写782010：进入“设置主UDP IP”选项，并填写221.181.41.5411：进入“设置主UDP端口”12：填写“7830”13：进入“设置注册信息”14：进入之后的选项内容系统默认即可，只需选定车牌的颜色15：选定车牌颜色后，点击“下一步”16：填写车牌的实际号码17：选择“激活网络”。

GPS智能终端【DM8002型】使用手册二零一三年七月手册版本：V2.0发行日期：2013-7-3版权保护我们非常仔细整理此使用手册，但我们对于此使用手册的内容不保证完全正确。

因为我们的产品一直在持续地改良及更新，故我方保留随时修改的权利，恕不另行通知。

修订记录修订版本修订记录日期V2.0 制定标准2013年7月3日技术支持如果您的设备发生问题并且无法从用户手册上得到解决方案，请联系您的购买商或当地批发商.尊敬的客户：您好！非常感谢您使用DM8002系列GPS汽车定位行驶记录仪车载终端产品。

使用前请务必仔细通读本手册，请留意手册上提到的所有注意和警告事项，请妥善保存好本手册，以备参考。

在设备使用前，宜将其置于稳固的平台上。

在设备连线前，请确认电压值，连线应置于不会被践踏的地方。

在插拔任何模块或连线前，请先断开电源。

请保持设备的干燥，不得将任何液体进入设备中，否则会造成严重损坏或电路瘫痪。

如果发生以下情况，请找专业人员处理：电源线、键盘或插座损坏液体渗入设备内设备工作不正常或不能通过本手册的指导使其正常工作设备跌落或受创不能正常工作设备有明显的破损现象目录一、终端产品简介 (3)二、终端基本功能简介 (3)三、终端产品特性 (6)技术参数 (6)可接外设功能说明 (7)接口定义 (8)各接口图示 (10)产品安装示意图 (13)四、终端入网设置 (14)五、包装内容 (14)六、安装说明 (15)七、故障排除 (16)一、终端产品简介GPS汽车定位行驶记录仪车载终端设备,采用GPRS/CDMA和SMS双模式通信方式,采用高精度GPS定位模块,工业级通信模块.设备运行稳定可靠,功能全,接口多,可根据不同的行业,不同的用户量身定做. DM8002带有卫星定位功能的汽车行驶状态数据记录设备。

它可对车辆运行参数进行实时记录、显示和查询；可为车辆和交通管理提供真实的原始数据，为安全提供进一步的保障。

通过无线数据通讯接口（GSM/GPRS/CDMA）和GPS接口，能与监控中心系统进行数据通信和移动位置的定位，能够满足用户的多种需求。

部标GPS车载终端安装实例与指南背景随着移动互联网时代的到来，车载终端成为了车辆运输行业中必不可少的设备，特别是用于监管和管理。

国家出台了一系列标准和规范，为车载终端的使用提供了指导和保障。

本文结合国家部标要求，介绍GPS车载终端的安装实例和指南，为车主和从业人员提供帮助和指导。

部标要求根据《道路货运车辆卫星定位系统与数据交换规范》（JT/T 808-2019）文件，车载终端应符合国家相关要求：1.车载终端应该具备收发车辆管理中心下发的定位信息的能力。

2.车载终端应该具备实现车载终端与管理中心通信的能力。

3.车载终端应具备向管理中心传送车辆运行的一些基本信息的能力。

基于以上要求，以下为GPS车载终端的安装实例和指南。

GPS车载终端安装实例安装前，请先确保您的车载终端已经通过了质量检测和认证。

步骤一：确定合适的位置首先，需要在车辆上确定合适的安装位置。

一般来说，安装在车头或车尾处更为合适。

这样可以使天线直接面对天空，接收信号更好。

步骤二：安装天线将天线放在车辆顶部，并利用胶带或螺丝将其固定。

请确保天线居中，不要与车辆接缝重叠或其他障碍物遮挡。

步骤三：安装设备选择合适的位置将设备安装在车内，一般推荐选择挡风玻璃下面或者车载设备支架区域内。

同时，要注意避开驾驶员操作区域。

步骤四：连接电源连接电源前，请务必仔细阅读车载终端的使用指南，并按照说明进行操作。

步骤五：检查连接在连接电源后，需要检查各个线路、天线是否连接正确，包括车载终端、天线、传感器线、后视镜等所有设备均已连接到主设备。

步骤六：启动系统在完成以上的步骤后，打开电源，启动车辆，进行调试和测试。

确认所有设备均正常工作后，GPS车载终端安装便完成了。

GPS车载终端使用指南1.请正确安装和使用车载终端，并遵守相关规定，以确保其正常工作。

2.在车载终端上正确设置并绑定车辆信息和管理中心信息。

3.请不要随意更改车载终端的设置，以免造成损失。

4.注意车载终端的维护和保养，必要时定期进行检测和校准。

GPS车载终端安装流程及注意事项1. 检查车辆电瓶电压，设备工作电压为9V－36V，支持12V和24V两种规格汽车电瓶。

2. 设备安装前先检查车辆电器系统是否正常；包括发动机故障灯及仪表、大灯、小灯、转向灯、刹车灯、雨刮器、空调、音响等。

3. 检查内饰、仪表、工作台是否有损坏或划伤现象。

4. 如果以上都没问题便可开始装车，如果有问题必须先告知车主，经车主确认签字后再开始装车。

5. 拆卸时将螺丝放在集中并且不容易丢失的地方。

6. 拆卸仪表和内饰板时要找对卡扣位置以防损坏。

7. 仪表和内饰板拆卸下来后必须放在后排座位或副驾驶座位上，防止划伤或损坏（绝不允许放在地上以防不小心踩坏或被车轮压坏）。

8. 拆卸完毕后首先检查原车电路是否有太乱或老化严重的现象。

如正常便开始安装车台。

如有问题必须先告知车主或问题解决后再开始安装车台。

9. 找出需要连接的线路，在安装单上做好记录。

10. 安装主机前，检查主机是否已检测合格，登记好主机出厂序列号。

装上SIM卡，记录其SIM卡号码，确保安装可靠。

11. 确定主机安装位置，主机必须装在非常可靠的地方，决不能影响司机操作车辆（请勿选择高温或离空调较近的位置，高温易缩短设备使用寿命，离空调太近,空调冷凝水易进入主机，造成设备短路或烧毁）。

12. GSM天线必须距汽车音响喇叭和GPS天线30厘米以上，避免干扰，GPS天线固定时必须是吸盘朝下，放置在水平面位置上，用双面胶固定（注意：GPS天线与天空之间不允许有任何金属遮挡物,否则会影响卫星信号接收，两个天线切记不能装反，螺丝要旋紧）。

12. 车台正负极保险必须接在靠近车辆电源线和接地线的一端（这样可以防止从主机到车辆电源线这一段的短路、烧线故障）。

13. 接线要结实，包线要可靠、美观。

14. 报警开关要固定在司机易于接触到且不易被发现的地方。

15. 通电后，设置好主机参数，拨打客服中心电话录入客户资料。

16. 车台线束必须捆扎整齐，穿线时尽量靠近车辆原车线束，最好与其捆扎在一起。

北斗高精度车载定位终端使用手册（T23S-INS/ T43S-INS）欢迎您使用我公司生产的北斗高精度车载定位终端。

为确保北斗高精度车载定位终端能够安全、正常、高效地工作，在使用产品之前，请您务必仔细阅读本手册。

本手册适用于北斗高精度车载定位终端标准产品，对于用户有特殊要求的特制产品，根据用户需求另附特别说明。

目录1 产品概述 (1)1.1 主要功能简述 (1)1.2 产品性能参数 (2)1.3 产品包装清单 (3)2 安装指南 (4)2.1 接线方式 (4)2.2 安装SIM卡 (4)3 操作说明 (4)3.1 指示灯 (4)3.2远程升级 (5)1 产品概述GPS/北斗双模高精度车载定位终端（以下简称“终端”）是依据国标GB/T 19056-2012《汽车行驶记录仪》、交通运输部部标JT/T 794-2011《道路运输车辆卫星定位系统车载终端技术要求》及JT/T 808-2013《道路运输车辆卫星定位系统车载终端通讯协议及数据格式》等标准推出的新一代汽车行驶随车监测管理设备,能对驾驶人员的工作质量进行有效监控，降低交通事故的发生，提高车辆运营管理水平。

1.1 主要功能简述1、记录功能终端持续记录并存储行驶过程中速度、位置和时间等状态信息。

2、报警功能报警功能包括：驾驶员主动紧急报警、超速报警、碰撞与侧翻预警、越界报警、主电断电报警、熄火上报等功能。

3、电子围栏设置电子围栏区域后，当终端不在安全警戒区内时，通过远程控制对其报警和管理。

4、远程控制通过网络，可在服务器端对终端进行参数配置与数据查看等。

5、行驶记录当汽车处于打火、启动、停车、熄火、超速等状态时，终端可对此状态进行记录。

6、里程统计终端可对车辆的行驶里程进行统计。

7、远程升级远程升级由监控中心发指令执行,终端远程升级过程在终端后台进行，在远程升级过程中不影响当前版本的正常运行。

8、盲区补传当终端通信环境较差时，会自动保存定位结果，待环境改善后，终端自动上传至平台。

车载GPS导航系统的安装说明车载GPS导航系统的安装说明一、准备工作在安装车载GPS导航系统之前，首先要确保已经购买了一套完整的车载GPS导航系统，并且准备了必要的安装工具。

同时，要确保车辆的电池已经断开并处于安全状态，以免发生任何意外事故。

二、安装GPS天线1. 在车辆上选择一个位置，尽量远离金属和其他电子设备，以确保GPS天线的信号接收效果良好。

2. 使用螺丝或胶水将GPS天线固定在选择的位置上，确保其稳固无动。

3. 将GPS天线的连接线与车载导航主机的GPS接口连接，确保连接牢固而不松动。

三、安装车载导航主机1. 找到车辆的中控台或其他适合安装车载导航主机的位置。

2. 将车载导航主机放置在选择的位置上，确保其稳固且安全。

3. 将车载导航主机的电源线与车辆的电源接口连接，确保连接正确无误。

4. 将车载导航主机的音频输出线与车辆的音响系统连接，确保声音正常传输。

四、安装显示屏幕1. 找到车辆中适合安装显示屏幕的位置，并确保其在驾驶过程中不会对驾驶员的视线产生干扰。

2. 使用螺丝或其他工具将显示屏幕稳固地安装在选择的位置上。

3. 将显示屏幕的视频输入线与车载导航主机的视频输出线连接，确保连接牢固可靠。

五、安装其他组件（如扩音器、倒车摄像头等）根据需要，选择合适的位置将其他组件安装在车辆上，并确保连接线连接正确，功能正常。

六、电源连接和系统启动1. 将车载导航系统的电源线与车辆的电源接口连接。

2. 确保车辆电源处于正常状态后，将车辆电池连接上。

3. 启动车辆，检查车载GPS导航系统是否正常工作。

4. 如果系统显示正常，将显示屏幕调整至适合的亮度和对比度，并调整音量到合适的音量级别。

七、测试和调试1. 启动车辆，进入车载GPS导航系统的主界面。

2. 设置导航目的地，让系统进行导航，并观察导航路线和声音导航是否准确。

3. 如有必要，可以进行进一步的设置和调试，如更改语言、声音设置等。

八、注意事项1. 在安装车载GPS导航系统之前，仔细阅读安装说明书，确保每一步操作正确无误。
