通信原理讲义第一章绪论1．1 通信系统的组成１.1．1 通信一般系统模型点对点通信模型:反映了通信系统的共性。

1．1．2 模拟通信与数字通信●消息可以分成两类ﻩﻩ离散消息：消息的状态是可数的或离散型的（如符号、文字等）,也称为数字消息。

连续消息：状态连续变化的消息（如语音、图像）,也称为模拟消息。

●消息与电信号之间必须建立单一的对应关系。

通常,消息被载荷在电信号的某以参量上。

ﻩﻩ数字信号:电信号的参量携带离散消息，该参量离散取值。

模拟信号:电信号的参量携带连续消息，参量连续取值。

●相应的通信系统分成两类ﻩ数字通信系统ﻩﻩ模拟通信系统●模拟信号与数字信号之间可以相互转换在信息源中使用模-数（数-模)转换器,接受端使用数－模（模－数)转换器。

●数字通信比模拟通信更能适应对通信技术越来越高的要求（1）数字传输的抗干扰能力强，中继时可以消除噪声的积累；（2）传输差错可以控制；（3）便于使用现代数字信号处理技术对信息进行处理；（4） 易于加密处理;（5） 可以综合传递各种消息,增强系统功能。

● 模拟通信系统模型（点对点）基带信号：携带信息，但具有频率很低的频谱分量,不适宜传输的原始电信号。

已调信号：基带信号经过调之后转换成其频带适合信道传输的信号，也称频带信号。

调制器:将基带信号转变为频带信号的设备。

解调器：将频带信号转变为基带信号的设备。

模拟通信强调变换的线性特性,既已调参量与基带信号成比例。

● 数字通信系统模型（点对点） 强调已调参量与基带信号之间的一一对应。

数字通信需要解决的问题:（2） 编码与解码：通过差错控制编码消除噪声或干扰造成的差错; （3） 加密和解密：对基带信号进行人为“搅乱”；（4） 同步:发送和接收节拍一致,包括：位同步（码元同步)和群同步、帧同步、句同步或码组同步。

数字通信模型:同步环节的位置不固定,图中没有出现。

消息消息数字基带传输模型：● 数字通信的缺点 比模拟通信占据更宽的频带。

《通信原理》习题参考答案第七章7-7. 设输入抽样器的信号为门函数)(t G τ，宽度ms 20=τ，若忽略其频谱第10个零点以外的频率分量，试求最小抽样速率。

解：ff f Sa f G t G πτπτπτττsin )()()(==⇔ 在第十个零点处有：10=τf 即最高频率为：Hz f m 500102010103=⨯==-τ根据抽样定理可知：最小抽样频率要大于m f 2，即最小抽样频率为1000KHz7-8. 设信号t A t m ωcos 9)(+=，其中A ≤10V 。

若m(t)被均匀量化为40个电平，试确定所需的二进制码组的位数N 和量化间隔υ∆。

解： 402≥N ，所以N ＝6时满足条件信号m(t)的最大电压为V max ＝19V ，最小电压为V min ＝-1V即信号m(t)的电压差ΔV ＝20V∴V V 5.0402040==∆=∆υ7-10. 采用13折线A 律编码电路，设最小量化间隔为1个单位，已知抽样脉冲值为+653单位： （1） 试求此时编码器输出码组，并计算量化误差； （2） 写出对应于该7位码（不包括极性码）的均匀量化11位码。

（采用自然二进制码。

） 解：（1）极性码为正，即C 7＝1即段落码C 6C 5C 4＝110抽样脉冲值在段内的位置为：653－512＝123个量化单位 由于段内采用均匀量化，第7段内量化间隔为：32251210244=- 而32×3≤123≤32×4，所以可以确定抽样脉冲值在段内的位置在第3段，即C 3C 2C 1C 0＝0011所以编码器输出码组为：C 7C 6C 5C 4C 3C 2C 1C 0＝11100011 量化误差：11)232332512(635=+⨯+- （2）635对应的量化值为：624232332512=+⨯+ 对应的11位自然二进制码元为：010********7-11. 采用13折线A 律编码电路，设接收端收到的码组为“01010011”、最小量化间隔为1个量化单位，并已知段内码改用折叠二进制码：（1）试问译码器输出为多少量化单位；（2）写出对应于该7位码（不包括极性码）的均匀量化11位自然二进码。

习题7-1.已知单边带信号为 ()()cos ()sin c cs t m t t m t t ωω=+，试证明不能用平方变换法提取载波同步信号。

解： ()()cos ()sin c c s t m t t m t t ωω=+()cos[()]cr t t t ωϕ=+ 其中，()r t =()()arctan()m t t m t ϕ=2222()()()cos [()]1(){1cos 2[()]}2c c e t s t r t t t r t t t ωϕωϕ==+=++窄带滤波后得：()cos 2[()]c e t t t ωϕ=+因为()t ϕ与 ()()m t m t 、有关，因此载波相位不确定，所以不能用平方变换法提取载波。

7-2.已知单边带信号的表示式为 ()()cos ()sin SSB c cs t m t t m t t =+ωω，若采用与抑制载波双边带信号导频插入完全相同的方法，试证明接收端可以正确解调；若发送端插入的导频是调制载波，试证明解调输出中也含有直流分量。

解：(1)在发送端：图7-2-9（a ）中的DSB 信号换成SSB 信号，有()()() ()cos cos sin cos SSB c c c cs t s t a tm t t m t t a t =-ω=ω+ω-ω在接收端：如图7-2-9（a ）()()() ()() ()() ()() ()22sin cos sin cos sin 111sin 21cos 2sin 22221111sin 2cos 2sin 22222c c c c cc cc c cc v t as t t m t t m t t a t a t am t t a m t t a ta m t am t t a m t t a t⎡⎤=ω=ω+ω-ωω⎣⎦=ω+-ω-ω=+ω-ω-ω经过低通滤波器后输出为()2a m t , 再经900 移相后即可得到正确的解调信号m ( t )。

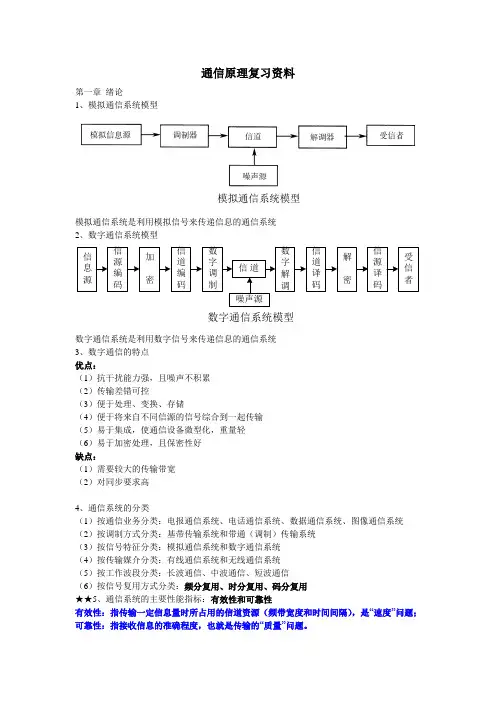

通信原理复习资料第一章 绪论1、模拟通信系统模型模拟通信系统是利用模拟信号来传递信息的通信系统 2、数字通信系统模型数字通信系统是利用数字信号来传递信息的通信系统 3、数字通信的特点 优点：（1）抗干扰能力强，且噪声不积累 （2）传输差错可控（3）便于处理、变换、存储（4）便于将来自不同信源的信号综合到一起传输 （5）易于集成，使通信设备微型化，重量轻 （6）易于加密处理，且保密性好 缺点：（1）需要较大的传输带宽 （2）对同步要求高4、通信系统的分类（1）按通信业务分类：电报通信系统、电话通信系统、数据通信系统、图像通信系统 （2）按调制方式分类：基带传输系统和带通（调制）传输系统 （3）按信号特征分类：模拟通信系统和数字通信系统 （4）按传输媒介分类：有线通信系统和无线通信系统 （5）按工作波段分类：长波通信、中波通信、短波通信（6）按信号复用方式分类：频分复用、时分复用、码分复用 ★★5、通信系统的主要性能指标：有效性和可靠性有效性：指传输一定信息量时所占用的信道资源（频带宽度和时间间隔），是“速度”问题； 可靠性：指接收信息的准确程度，也就是传输的“质量”问题。

模拟通信系统模型数字通信系统模型（1）模拟通信系统：有效性：可用有效传输频带来度量。

可靠性：可用接收端解调器输出信噪比来度量。

（2）数字通信系统：有效性：用传输速率和频带利用率来衡量。

可靠性：常用误码率和误信率表示。

码元传输速率R B ：定义为单位时间（每秒）传送码元的数目，单位为波特（Baud ）； 信息传输速率R b ：定义为单位时间内传递的平均信息量或比特数，单位为比特/秒。

6、通信的目的：传递消息中所包含的信息。

7、通信方式可分为：单工、半双工和全双工通信★8、信息量是对信息发生的概率（不确定性）的度量。

一个二进制码元含1b 的信息量；一个M 进制码元含有log 2M 比特的信息量。

9、信息源的熵，即每个符号的平均信息量：)x (p log )x(p I i 2n1i i∑=-=结论：等概率发送时，信息源的熵有最大值。

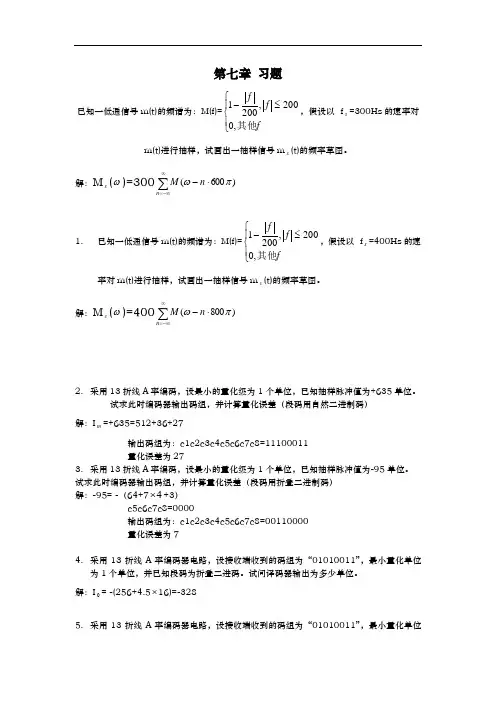

第七章 习题已知一低通信号m(t)的频谱为：M(f)=⎪⎩⎪⎨⎧≤-f f f其他,0200,2001，假设以f s =300Hz 的速率对m(t)进行抽样，试画出一抽样信号m s (t)的频率草图。

解：M s (ω)=300∑∞-∞=⋅-n n M )600(πω1.已知一低通信号m(t)的频谱为：M(f)=⎪⎩⎪⎨⎧≤-f f f其他,0200,2001，假设以f s =400Hz 的速率对m(t)进行抽样，试画出一抽样信号m s (t)的频率草图。

解：M s (ω)=400∑∞-∞=⋅-n n M )800(πω2. 采用13折线A 率编码，设最小的量化级为1个单位，已知抽样脉冲值为+635单位。

试求此时编码器输出码组，并计算量化误差（段码用自然二进制码） 解：I m =+635=512+36+27输出码组为：c1c2c3c4c5c6c7c8=11100011 量化误差为273. 采用13折线A 率编码，设最小的量化级为1个单位，已知抽样脉冲值为-95单位。

试求此时编码器输出码组，并计算量化误差（段码用折叠二进制码） 解：-95= -（64+74⨯+3） c5c6c7c8=0000输出码组为：c1c2c3c4c5c6c7c8=00110000 量化误差为74. 采用13折线A 率编码器电路，设接收端收到的码组为“01010011”，最小量化单位为1个单位，并已知段码为折叠二进码。

试问译码器输出为多少单位。

解：I 0= -(256+4.5⨯16)=-3285. 采用13折线A 率编码器电路，设接收端收到的码组为“01010011”，最小量化单位为1个单位，并已知段码为自然二进码。

试问译码器输出为多少单位 解：I 0= -(256+3.5⨯16)=-3126. 单路话音信号的最高频率为4KHz ，抽样速率为8kHz ，将所得的脉冲由PAM 方式或PCM 方式传输。

设传输信号的波形为矩形脉冲，其宽度为τ，且占空比为1。
