FC封装技术简介1.FC封装技术概述FC封装技术，即Flip Chip封装技术，是一种直接将芯片与电路板进行连接的封装形式。
在FC封装中，芯片与电路板之间的连接通过微凸点（micro-bumps）实现，这些微凸点通常由焊料、金、锡等材料制成。
与传统的引线键合技术相比，FC封装技术具有更高的连接密度和更短的连接路径，从而能够提供更好的电气性能和可靠性。
此外，FC封装技术的体积小、重量轻等特点，使其在各种电子设备中得到了广泛的应用。
2.FC封装技术的基本构成FC封装技术主要由芯片、电路板、微凸点三个部分组成。
芯片是封装的主要部分，其上集成了各种电子器件。
电路板是芯片的载体，通常由有机材料制成，如聚酰亚胺等。
微凸点则是连接芯片与电路板的桥梁，通过热压或超声波焊接等方法将芯片与电路板连接在一起。
3.FC封装技术的优点FC封装技术具有以下优点：（1）高连接密度：由于微凸点的尺寸很小，可以实现高连接密度，从而减小芯片的尺寸和体积。
（2）高可靠性：由于连接点被均匀地分布在芯片表面上，因此可靠性更高。
（3）低功耗：由于连接点的数量少，热阻降低，散热性能更好，因此功耗更低。
（4）高速传输：由于连接路径短，信号传输速度更快。
4.FC封装技术的制造流程FC封装的制造流程包括以下几个步骤：（1）芯片准备：清洗芯片表面，去除氧化物和杂质。
（2）微凸点制作：在芯片表面涂覆一层金属材料，然后通过光刻和刻蚀等工艺形成微凸点。
（3）电路板准备：清洗电路板表面，去除杂质和氧化物。
（4）芯片贴装：将芯片有微凸点的一面朝下放置在电路板上，并通过热压或超声波焊接等方法将微凸点与电路板上的导电层连接在一起。
（5）塑封：用环氧树脂等塑封材料将芯片和电路板包裹起来，以保护它们不受外界环境的影响。
（6）测试和分选：对封装好的芯片进行测试和分选，确保其性能符合要求。
5.FC封装技术的应用领域FC封装技术广泛应用于各种领域，如通信、计算机、汽车电子、医疗器械等。

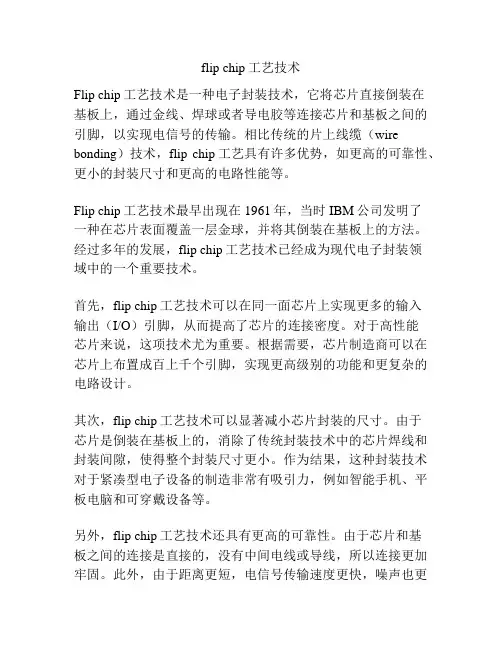

flip chip工艺技术Flip chip工艺技术是一种电子封装技术，它将芯片直接倒装在基板上，通过金线、焊球或者导电胶等连接芯片和基板之间的引脚，以实现电信号的传输。
相比传统的片上线缆（wire bonding）技术，flip chip工艺具有许多优势，如更高的可靠性、更小的封装尺寸和更高的电路性能等。
Flip chip工艺技术最早出现在1961年，当时IBM公司发明了一种在芯片表面覆盖一层金球，并将其倒装在基板上的方法。
经过多年的发展，flip chip工艺技术已经成为现代电子封装领域中的一个重要技术。
首先，flip chip工艺技术可以在同一面芯片上实现更多的输入输出（I/O）引脚，从而提高了芯片的连接密度。
对于高性能芯片来说，这项技术尤为重要。
根据需要，芯片制造商可以在芯片上布置成百上千个引脚，实现更高级别的功能和更复杂的电路设计。
其次，flip chip工艺技术可以显著减小芯片封装的尺寸。
由于芯片是倒装在基板上的，消除了传统封装技术中的芯片焊线和封装间隙，使得整个封装尺寸更小。
作为结果，这种封装技术对于紧凑型电子设备的制造非常有吸引力，例如智能手机、平板电脑和可穿戴设备等。
另外，flip chip工艺技术还具有更高的可靠性。
由于芯片和基板之间的连接是直接的，没有中间电线或导线，所以连接更加牢固。
此外，由于距离更短，电信号传输速度更快，噪声也更小，因此电路性能更稳定。
然而，flip chip工艺技术也存在一些挑战。
首先，由于芯片倒装在基板上，制造过程需要更加精确和复杂的操作。
其次，倒装引脚之间的热量分布不均匀可能会导致芯片热量过量和不均匀，从而影响芯片的性能和寿命。
此外，由于芯片和基板的直接接触，其之间必须要有一层合适的介质材料来调整它们之间的电学和热学性能。
这样的介质材料需要具备良好的导热性、电性能和耐久性。
总结来说，flip chip工艺技术是一种先进的电子封装技术，具有更高的可靠性、更小的封装尺寸和更高的电路性能等优势。
倒装封装（FC）方案背景与目标随着中国半导体产业的快速发展，传统封装技术已无法满足市场对高性能、高可靠性产品的需求。
倒装封装（FC）技术作为第三代封装技术，具有高密度、高性能、低成本等优势，成为产业结构改革的重要方向。
本方案旨在推广倒装封装技术在中国的应用，促进半导体产业的发展。
工作原理倒装封装（FC）技术是一种基于芯片底部连接的封装方法。
通过在芯片底部制作凸点，实现与基板的连接。
该技术可实现更高的I/O密度、更短的连接距离和更好的电性能。
此外，FC技术还具有高可靠性和低成本的优点。
实施计划步骤1.技术研究与开发（R&D）: 首先，进行必要的技术研究与开发，包括凸点制作、芯片与基板连接技术、底部填充材料等关键技术。
2.设备采购与调试: 根据技术要求，采购相应的生产设备，并进行调试与验证，确保设备的稳定性和可靠性。
3.小批量试产: 在技术验证通过后，进行小批量试产，进一步验证生产流程和产品性能。
4.大规模量产: 在小批量试产成功后，进行大规模量产，以满足市场需求。
5.持续改进与优化: 根据市场反馈和生产数据，不断优化生产工艺和流程，提高产品质量和生产效率。
适用范围倒装封装技术适用于多种领域，如移动通信、汽车电子、云计算等。
特别是对于高性能、高可靠性、低成本的产品需求，倒装封装具有显著优势。
创新要点1.凸点制作技术创新: 开发适用于倒装封装的凸点制作技术，实现高密度、高性能的连接。
2.材料选择与优化: 选择合适的底部填充材料和其他相关材料，确保产品的可靠性和性能。
3.生产流程优化: 通过工艺研究和设备调试，实现生产流程的优化，提高生产效率和产品质量。
4.市场推广与应用拓展: 加强与客户的沟通和合作，将倒装封装技术推广到更多领域和应用场景。
预期效果预计通过本方案的实施，可以带来以下预期效果：1.提高半导体产业的技术水平和竞争力；2.促进中国半导体产业的结构改革和升级；3.满足市场对高性能、高可靠性产品的需求；4.提高企业的生产效率和产品质量；5.增强中国半导体产业的国际竞争力。

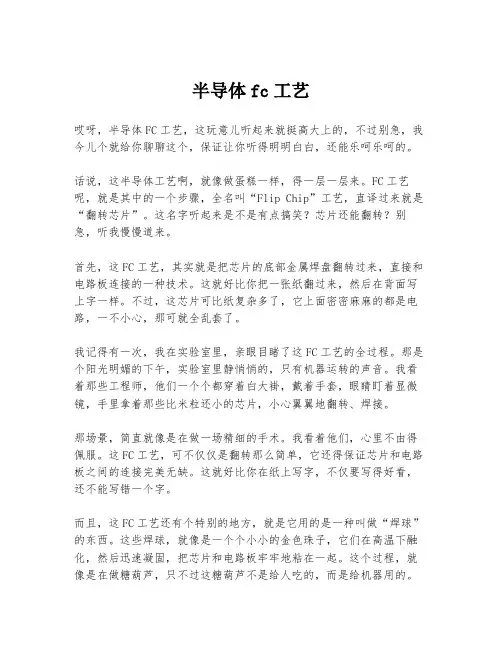

半导体fc工艺哎呀，半导体FC工艺，这玩意儿听起来就挺高大上的，不过别急，我今儿个就给你聊聊这个，保证让你听得明明白白，还能乐呵乐呵的。
话说，这半导体工艺啊，就像做蛋糕一样，得一层一层来。
FC工艺呢，就是其中的一个步骤，全名叫“Flip Chip”工艺，直译过来就是“翻转芯片”。
这名字听起来是不是有点搞笑？芯片还能翻转？别急，听我慢慢道来。
首先，这FC工艺，其实就是把芯片的底部金属焊盘翻转过来，直接和电路板连接的一种技术。
这就好比你把一张纸翻过来，然后在背面写上字一样。
不过，这芯片可比纸复杂多了，它上面密密麻麻的都是电路，一不小心，那可就全乱套了。
我记得有一次，我在实验室里，亲眼目睹了这FC工艺的全过程。
那是个阳光明媚的下午，实验室里静悄悄的，只有机器运转的声音。
我看着那些工程师，他们一个个都穿着白大褂，戴着手套，眼睛盯着显微镜，手里拿着那些比米粒还小的芯片，小心翼翼地翻转、焊接。
那场景，简直就像是在做一场精细的手术。
我看着他们，心里不由得佩服。
这FC工艺，可不仅仅是翻转那么简单，它还得保证芯片和电路板之间的连接完美无缺。
这就好比你在纸上写字，不仅要写得好看，还不能写错一个字。
而且，这FC工艺还有个特别的地方，就是它用的是一种叫做“焊球”的东西。
这些焊球，就像是一个个小小的金色珠子，它们在高温下融化，然后迅速凝固，把芯片和电路板牢牢地粘在一起。
这个过程，就像是在做糖葫芦，只不过这糖葫芦不是给人吃的，而是给机器用的。
说到这，我突然想起了小时候，妈妈给我做的糖葫芦。
那时候，我总是站在厨房门口，看着妈妈把一颗颗山楂串起来，然后裹上糖浆。
那糖浆在锅里咕嘟咕嘟地冒着泡，散发出诱人的香味。
我那时候就想，这半导体FC工艺，是不是也有点像做糖葫芦呢？你看，这FC工艺，虽然听起来高大上，但其实它的原理和我们日常生活中的一些事情还挺相似的。
它就像是一场精细的手术，也像是在做糖葫芦。
虽然我们可能不会亲手去做，但了解它的过程，也能感受到科技的魅力和乐趣。
flipchip封装工艺Flipchip封装工艺是一种先进的微电子封装技术，它在集成电路封装领域具有重要的应用价值。
本文将从Flipchip封装工艺的基本原理、优势和应用领域等方面进行介绍。
一、Flipchip封装工艺的基本原理Flipchip封装工艺是一种将芯片直接翻转并与基板相连接的封装技术。
与传统封装工艺相比，Flipchip封装工艺具有更高的可靠性和更小的封装体积。
其基本原理是通过将芯片的电路面朝下，将芯片的引脚与基板上的金属引脚连接，从而实现芯片与基板之间的电气连接。
Flipchip封装工艺的具体步骤包括：首先，将芯片的电路面朝下，将芯片上的金属引脚与基板上的金属引脚对准；然后，通过热压或焊接等方式将芯片与基板相连接；最后，进行封装胶的填充和固化，以保护芯片和连接引脚。
二、Flipchip封装工艺的优势1. 封装密度高：由于Flipchip封装工艺将芯片的电路面朝下，可以实现更高的封装密度，从而提高芯片的性能和功能。
2. 电性能优良：Flipchip封装工艺可以实现短距离的电气连接，减少电阻和电感的影响，从而提高芯片的电性能。
3. 信号传输速度快：由于Flipchip封装工艺可以实现更短的信号传输路径，可以提高芯片的信号传输速度，从而提高芯片的运行速度和性能。
4. 散热性好：由于Flipchip封装工艺可以将芯片直接与基板相连接，可以实现更好的散热效果，提高芯片的稳定性和可靠性。
三、Flipchip封装工艺的应用领域Flipchip封装工艺在高性能计算、通信、消费电子等领域具有广泛的应用。
具体应用包括：1. 高性能处理器：Flipchip封装工艺可以实现更高的封装密度和更好的散热性能，适用于高性能处理器的封装。
2. 光通信模块：Flipchip封装工艺可以实现更短的信号传输路径和更高的信号传输速度，适用于光通信模块的封装。
3. 手机和平板电脑：Flipchip封装工艺可以实现更小的封装体积和更好的散热性能，适用于手机和平板电脑等消费电子产品的封装。
半导体fc的封装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!半导体 FC（Flip Chip，倒装芯片）的封装流程主要包括以下几个步骤：1. 芯片制备晶圆制造：通过一系列工艺步骤，在硅晶圆上制造出集成电路芯片。
flipchip封装工艺
Flipchip封装是一种利用微型片上封装连接的封装技术。
它把
半导体晶片直接和基板连接，以提供较高的电性能和较高的芯片密度。
Flipchip封装通常是利用晶圆片或芯片的表面连接到基板，其中晶
圆片上有横向的电极，和基板上有纵向的电极，二者之间通过键合及焊接来连接起来。
Flipchip封装的工艺可以分为以下几个步骤：
1. 准备：首先，检查晶片和基板是否有足够的洁净度和湿度，
而且尺寸正确无误；
2. 定位：将晶片和基板放在模具中，以确定晶片在基板上的定位；
3. 键合：将晶片定位后，使用键合剂将晶片上的横向电极与基
板上的纵向电极连接；
4. 焊接：将晶片和基板定位和键合好后，使用热焊技术将晶片
和基板固定在一起，以保证晶片和基板的稳定性；
5. 检测：检测完封装工艺后，将晶片和基板进行功能测试，以
确保封装工艺是否成功。
Flipchip封装工艺是一种半导体封装技术，能够提供较高的电
性能和芯片密度，它与其他封装技术相比，有着较强的竞争力。
- 1 -。
（Flip-Chip）倒装焊芯片原理Flip Chip既是一种芯片互连技术，又是一种理想的芯片粘接技术．早在30年前IBM公司已研发使用了这项技术。
但直到近几年来，Flip-Chip已成为高端器件及高密度封装领域中经常采用的封装形式。
今天，Flip-Chip封装技术的应用范围日益广泛，封装形式更趋多样化，对Flip-Chip封装技术的要求也随之提高。
同时，Flip-Chip也向制造者提出了一系列新的严峻挑战，为这项复杂的技术提供封装，组装及测试的可靠支持。
以往的一级封闭技术都是将芯片的有源区面朝上，背对基板和贴后键合，如引线健合和载带自动健全（ＴＡＢ）。
ＦＣ则将芯片有源区面对基板，通过芯片上呈阵列排列的焊料凸点实现芯片与衬底的互连．硅片直接以倒扣方式安装到ＰＣＢ从硅片向四周引出Ｉ／Ｏ，互联的长度大大缩短，减小了ＲＣ延迟，有效地提高了电性能．显然，这种芯片互连方式能提供更高的Ｉ／Ｏ密度．倒装占有面积几乎与芯片大小一致．在所有表面安装技术中，倒装芯片可以达到最小、最薄的封装。
Flip chip又称倒装片，是在I/O pad上沉积锡铅球，然后将芯片翻转佳热利用熔融的锡铅球与陶瓷机板相结合此技术替换常规打线接合，逐渐成为未来的封装主流，当前主要应用于高时脉的CPU、GPU(GraphicProcessor Unit)及Chipset 等产品为主。
与COB相比，该封装形式的芯片结构和I/O端（锡球）方向朝下，由于I/O引出端分布于整个芯片表面，故在封装密度和处理速度上Flip chip已达到顶峰，特别是它可以采用类似SMT技术的手段来加工，因此是芯片封装技术及高密度安装的最终方向。
倒装片连接有三种主要类型Ｃ４(Controlled Collapse Chip Connection)、ＤＣＡ(Direct chip attach)和ＦＣＡＡ(Flip Chip Adhesive Attachement)。
Ｃ４是类似超细间距ＢＧＡ的一种形式与硅片连接的焊球阵列一般的间距为0.23、0.254mm。
FlipChip封装技术介绍Flip Chip中文也叫倒晶封装或者覆晶封装，是一种先进的封装技术，有别于传统的将芯片放置于基板(chip pad)上，再用打线技术(wire bonding)将芯片与基板上的连接点连接。
Flip Chip技术是将芯片连接点长凸块(bump)，然后将芯片翻转过来使凸块与基板(substrate)直接连接。
Flip Chip技术不是什么新技术，在上个世纪60年代由IBM研发出来，至于为什么会出现这种技术要从封装的历史说起，这里简单介绍下，传统的封装技术是将芯片(die)放置在引脚(lead frame)上，然后用金线将die上的pad和lead frame连接起来，这一步叫wire bond，但是这种技术封装出来的芯片面积会很大，已经不满足越来越小的智能设备，所以Flip Chip技术应用而生。
WB示意图提到Flip Chip封装技术，bump是不可避免要介绍下，工业上不可能把die切割出来以后再去长bump，所以在wafer切割成die之前要完成bump，因此这也被称为wafer level chip size package(WLCSP)。
FC示意图具体process steps参考维基百科上面的介绍：1.Integrated circuits are created on the wafer2.Pads are metallized on the surface of chips3.solder dot is deposited on each of the pads4.Chips are cut5.Chips are flipped and positioned so that the soler balls are facing the connectors on the external circuitry6.Solder balls are then remelted(typically using hot air reflow)7.Mounted chip is 'underfilled' using an electrically-insulating adhesive最后简单总结下Flip Chip的优点：1.更多的IO接口数量2.更小的封装尺寸3.更好的电气性能4.更好的散热性能5.更稳定的结构特性6.更简单的加工设备虽然优点很多，但是价格也很贵，主要原因是：1.芯片需要在AP层设计RDL用于连接bump，RDL的生产加工需要多一套工艺2.flip chip基板的生产加工，基板的工艺会更加精细，价格自然水涨船高。
LED芯片倒装工艺原理以及应用简介倒装晶片所需具备的条件：①基材材是硅；②电气面及焊凸在元件下表面；③组装在基板后需要做底部填充。
倒装晶片的定义：其实倒装晶片之所以被称为“倒装”是相对于传统的金属线键合连接方式（Wire Bonding）与植球后的工艺而言的。
传统的通过金属线键合与基板连接的晶片电气面朝上，而倒装晶片的电气面朝下，相当于将前者翻转过来，故称其为“倒装晶片”。
倒装芯片的实质是在传统工艺的基础上，将芯片的发光区与电极区不设计在同一个平面这时则由电极区面朝向灯杯底部进行贴装，可以省掉焊线这一工序，但是对固晶这段工艺的精度要求较高，一般很难达到较高的良率。
倒装芯片与与传统工艺相比所具备的优势:通过MOCVD技术在兰宝石衬底上生长GaN基LED结构层，由P/N结髮光区发出的光透过上面的P型区射出。
由于P型GaN传导性能不佳，为获得良好的电流扩展，需要通过蒸镀技术在P区表面形成一层Ni-Au组成的金属电极层。
P区引线通过该层金属薄膜引出。
为获得好的电流扩展，Ni-Au金属电极层就不能太薄。
为此，器件的发光效率就会受到很大影响，通常要同时兼顾电流扩展与出光效率二个因素。
但无论在什麼情况下，金属薄膜的存在，总会使透光性能变差。
此外，引线焊点的存在也使器件的出光效率受到影响。
采用GaN LED倒装芯片的结构可以从根本上消除上面的问题。
倒装LED芯片技术行业应用分析：近年，世界各国如欧洲各国、美国、日本、韩国和中国等皆有LED照明相关项目推行。
其中，以我国所推广的“十城万盏”计划最为瞩目。
路灯是城市照明不可缺少的一部分，传统路灯通常采用高压钠灯或金卤灯，这两种光源最大的特点是发光的电弧管尺寸小，可以产生很大的光输出，并且具有很高的光效。
但这类光源应用在道路灯具中，只有约40%的光直接通过玻璃罩到达路面，60%的光通过灯具反射器反射后再从灯具中射出。
因此目前传统灯具基本存在两个不足，一是灯具直接照射的方向上照度很高，在次干道可达到50Lx以上，这一区域属明显的过度照明，而两个灯具的光照交叉处的照度仅为灯下中心位置的照度的20%-40%，光分布均匀度低;二是此类灯具的反射器效率一般仅为50%-60%，因此在反射过程中有大量的光损失，所以传统高压钠灯或金卤灯路灯总体效率在70-80%，均匀度低，且有照度的过度浪费。
倒装芯片（FC，Flip-Chip）装配技术
时间：2010-05-27 23:04:25 来源：网络
倒装芯片焊接完成后，需要在器件底部和基板之间填充一种胶（一般为环氧树酯材料）。
底部填充分为于“ 毛细流动原理” 的流动性和非流动性（No-follow ）底部填充。
上述倒装芯片组装工艺是针对C4 器件（器件焊凸材料为SnPb 、SnAg 、SnCu 或SnAgCu ）而言。
另外一种工艺是利用各向异性导电胶（ACF ）来装配倒装芯片。
预先在基板上施加异性导电胶，贴片头用较高压力将器件贴装在基板上，同时对器件加热，使导电胶固化。
该工艺要求贴片机具有非常高的精度，同时贴片头具有大压力及加热功能。
对于非C4 器件（其焊凸材料为Au 或其它）的装配，趋向采用此工艺。
这里，我们主要讨论C4 工艺，下表列出的是倒装芯片植球（Bumping ）和在基板上连接的几种方式。
倒装倒装芯片几何尺寸可以用一个“ 小” 字来形容：焊球直径小（小到0.05mm ），焊球间距小（小到0.1mm ），外形尺寸小（1mm 2 ）。
要获得满意的装配良率，给贴装设备及其工艺带来了挑战，随着焊球直径的缩小，贴装精度要求越来越高，目前12μm 甚至10μm 的精度越来越常见。
贴片设备照像机图形处理能力也十分关键，小的球径小的球间距需要更高像素的像机来处理。
随着时间推移，高性能芯片的尺寸不断增大，焊凸（Solder Bump）数量不断提高，基板变得越来越薄，为了提高产品可靠性底部填充成为必须。
对贴装压力控制的要求
考虑到倒装芯片基材是比较脆的硅，若在取料、助焊剂浸蘸过程中施以较大的压力容易将其压裂，同时细小的焊凸在此过程中也容易压变形，所以尽量使用比较低的贴装压力，一般要求在150g 左右。
对于超薄形芯片，如0.3mm ，有时甚至要求贴装压力控制在35g 。
对贴装精度及稳定性的要求
对于球间距小到0.1mm 的器件，需要怎样的贴装精度才能达到较高的良率？基板的翘曲变形，阻焊膜窗口的尺寸和位置偏差，以及机器的精度等，都会影响到最终的贴装精度。
关于基板设计和制造的情况对于贴装的影响，我们在此不作讨论，这芯片装配工艺对贴装设备的要求里我们只是来讨论机器的贴装精度。
为了回答上面的问题，我们来
建立一个简单的假设模型：
1. 假设倒装芯片的焊凸为球形，基板上对应的焊盘为圆形，且具有相同的直径；
2. 假设无基板翘曲变形及制造缺陷方面的影响；
3. 不考虑Theta 和冲击的影响；
4. 在回流焊接过程中，器件具有自对中性，焊球与润湿面50% 的接触在焊接过程中可以被“ 拉正” 。
那么，基于以上的假设，直径25μm 的焊球如果其对应的圆形焊盘的直径为50μm 时，左右位置偏差（X 轴）或前后位置偏差（Y 轴）在焊盘尺寸的50% ，焊球都始终在焊盘上（图9 ）。
对于焊球直径为25μm 的倒装芯片，工艺能力Cpk 要达到1.33 的话，要求机器的最小精度必须达到12μm@3sigma 。
