碳化硅质量控制及检验标准

  • 格式：docx
  • 大小：23.83 KB
  • 文档页数：5

1 一、 原材料质量控制

1.1原材料名称

绿碳化硅段砂

1.2原材料性能指标

GC 料源青海

绿碳化硅段砂 物理指标 化学指标

D3 < 15 um, D50

< 9.0-9.8 um , D94 >

5.0 um SiC ≥ 98.50%,

F.c ≤ 0.6%, Fe2O3

≤ 0.6%

1.3物理指标执行标准为98标准和日本标准

GB/T2481.2—1998

日标JISR—6001

化学指标执行标准为根据GB/T3045—2003标准进行检验 ①C游的测定——灼烧减量法。

要点 试样在650℃高温下灼烧，其表面的C游被氧化成CO2，失去的重量，即为C游的质量。

②SiC的测定——表面介质法。

要点 试样经HF—H2SO4—HNO3加热处理，Si游和SiO2生成挥发性的SiF4逸出，残渣以热盐酸浸取，使其表面杂质铁溶解于其中，过滤、洗涤，残渣经灼烧后即为SiC含量，温度控制在750℃.

③Fe2O3的测定——络合滴定法

要点 在PH值1.5—2.0酸性溶液中Fe3+与磺基水杨酸根(SSal2- )作用生成紫红色络合物.

Fe3+＋3SSal2- ←→ [Fe(SSal)3]3-

但此络合物不及EDTA与Fe3+形成的络合物稳定

Fe3+＋H2γ2– → Feγ–＋2H+

用EDTA标准溶液滴定时，磺基水杨酸中的Fe3+被EDTA所夺取，游离出磺基水杨酸， 紫红色褪去，溶液呈黄色或无色。 2 [Fe(SSal)3]3-＋H2γ2– → Feγ–＋3SSal2-＋2H+

以此表示终点，求出试样中Fe2O3的含量。

二、酸洗工序质量控制

除碳至每罐无碳为止，F.c＜0.18%

然后除铁 Fe2O3＜0.20% 为合格

三、溢流工序质量控制

3.1检验项目

溢流分级 粒度组成

① 溢流分级

目前我公司产品分为

GC#6000 GC#4000 GC#3000 GC#2500 GC#2000 GC#1500

GC#1200 GC#1000 GC#800

(共9个号段)

其原理是不同粒径的微粉颗粒的沉降速度不同。即通过调整给水速度，改变微粉的下沉速度，给水的速度超过微粉下降的速度，微粉就从分流槽流出，微粉颗粒越大下降速度越快，颗粒越小下降速度越慢。在一定时间内持续稳定给水，使水位形成一定的上升速度，当水位上升速度大于微粉颗粒的沉降速度，这部分颗粒从溢流槽溢出，检测工通过显微镜观察，根据日标进行分级。分级标准如下：

料 号 日 本 标 准 换号标准 流 量

D0 D3 D50 D94 UM L/H

6000-0 ﹥1.3 40-60

#6000 ﹤8.0

(﹤3.2) ﹤5.0

(﹤2.0) 1.6-2.4

(0.6-1.0) ﹥0.8 2.3-2.4

(0.9-1.0) 60-80

#4000 ﹤10 ﹤8.0 2.6-3.4 ﹥1.3 3.3-3.4 120-160 3 (﹤4.4) (﹤3.2) (1.0-1.4) (1.3-1.4)

#3000 ﹤13

(﹤5.2) ﹤11

(﹤4.4) 3.5-4.5

(1.4-1.8) ﹥2.0 4.4-4.5

(1.8) 200-300

#2500 ﹤16

(﹤6.4) ﹤14

(﹤5.6) 5.0-6.0

(2.0-2.4) ﹥3.0 5.8-6.0

(2.3-2.4) 360-460

#2000 ﹤19

(﹤7.6) ﹤17

(﹤6.8) 6.1-7.3

(2.4-2.9) ﹥4.0 6.8-7.0

(2.7-2.8) 500-600

料 号 日 本 标 准 换号标准 流 量

D0 D3 D50 D94 UM L/H

2000-0 ＞5.5

＞2.2 160-260

#2000 ＜19

7.6 ＜17

6.8 6.1-7.3

（2.4-2.9） ＞4.0

1.6 6.8-7.1

2.8 300-360

#1500 ＜23

9.2 ＜20

8.0 7.4-8.6

（3.0-3.4） ＞4.5

1.8 8.6-8.7

3.5 400-600

#1200 ＜27

10.8 ＜23

9.2 8.7-10.3

（3.5-4.1） ＞5.5

2.2 11.2-11.3

4.6 700-1100

#1000 ＜32

12.8 ＜27

10.8 10.5-12.5

（4.2-5.0） ＞7.0

2.8 12.5-12.6

5.0 1200-1400

#800 ＜38

15.2 ＜31

12.4 13.0-15.0

（5.4-6.0） ＞9.0

3.6 16.6-16.8

6.7

3.2检验规程根据溢流制定操作规程

① 工作前佩戴好劳动保护用品，认真核对记录与流量及溢流管料号是否相符进行交接班。

② 严格按照质检中心下发的流量标准范围及颗粒检测标准进行检 4 测，调整流量并立刻记录。

③ 打料时仔细开启打料管路阀门，并检查是否正确。在检测酸洗送样合格后通知酸洗人员开始打料。打完料后，开启大流量加水至内流槽7.5—10 cm处，恢复正常流量并清理内流槽及下料管路，开始溢流后做好打料记录并有可追溯性。

④ 工作过程中要经常检查所过粒度号的浓度，粒度粗细及大粒情况。流量计要做到每十五分钟检查一次，调节流量时开启阀门一定要缓慢进行。

⑤ 开始换号时要先移料号管再调节流量，以防插错管。

⑥ 停罐后要保持小流量，一小时内放尾渣，并及时用海绵回收落地砂，不能用水冲。

⑦ 工作期间应观察管路及罐体有无破损、渗漏现象，如发现及时报告。

⑧工作期间严禁打闹串岗等与工作无关事项。

3.3工作要求

1、在主任及班长的领导下，认真完成本班生产任务。

2、必须严格遵守公司的各项规章制度。严格执行本岗位的操作规程，不得随意工艺参数，必须严格遵守各项生产技术要求，确保生产的产量和质量。

3、必须详细、准确、清晰的做好生产操作记录、交接班记录。

4、对在岗位所属区域卫生和设备负责，确保工作环境的清洁和设备的安全保养、维护、检修及正确使用。

四、沉降工序质量控制

4.1取样

对沉降生产的半成品，由质检员每天抽取样品进行检测，并做好检测记录，用显微镜检测有无大粒情况。依据日标JISR—6001以没有超过D0点的颗粒为合格。

4.2对各项检测结果所做的记录至少保存半年。 5 五、筛松工序质量控制

5.1由质检员负责对筛松工序筛出的成品进行随机抽取将每10袋产品抽取的样品进行检测及淘检，并保留此样品作为备份，将此样品保留一年。

5.2检验方法

①化学成分按GB/T3045—2003的规定进行检验。

② 淘检 按公司的规定进行检验。

③ 粒度组成按日标JISR—6001日本标准进行检验。

六、包装物

6.1包装物应经检验，符合标准才能使用。

6.2包装物储存场所应清洁干燥，相对湿度≤75%，温度≤40℃

6.3产品包装

①包装前应清理包装物

②包装的产品必须与包装标识、装箱单等技术条件一致

③包装标识

产品标识

重量标识

发出产品由公司市场部下发发货单据，由成品库保管员清点发货数量，及相关手续。

山东盛华光伏材料有限公司

合集下载

碳化硅质量控制及检验标准

碳化硅质量控制及检验标准

碳化硅质量控制及检验标准

引言

碳化硅是一种常用的合成材料，具有高温稳定性、耐腐蚀性和硬度高等优点，因此在多个领域有广泛的应用。为了确保碳化硅产品的质量，需要进行有效的质量控制和检验。本文将介绍碳化硅质量控制的重要性，以及常用的检验标准。

一、碳化硅质量控制的重要性

1.产品稳定性与可靠性：碳化硅产品在高温、腐蚀等恶劣环境下使用，因此其稳定性和可靠性对于产品质量至关重要。质量控制可确保产品在各种条件下的性能稳定，提高产品的可靠性和使用寿命。

2.生产效率与经济性：质量控制可以提高生产效率，减少不合格产品数量，降低生产成本。通过控制原材料的质量、优化生产工艺和设备，可以提高生产效率，并保证产品符合规定的技术要求，提高经济效益。 3.客户满意度：质量控制有助于提供高质量的产品，满足客户对产品性能的要求。这将增强客户对企业的信任和忠诚度，提高企业的市场竞争力。

二、碳化硅质量控制的方法

1.原材料质量控制：原材料是影响产品质量的重要因素之一。通过严格选择和评估供应商，建立健全的原材料采购检验制度，可以控制原材料的品质稳定性。同时，建立合理的原材料存储和追溯系统，确保原材料的使用及时、准确。

2.生产工艺控制：生产工艺是影响产品性能的关键因素之一。通过建立完善的生产工艺文件和作业指导书，规范生产操作流程，监控关键工艺参数，可以保证产品的质量稳定。此外，对生产设备进行定期维护和校准，确保其运行稳定，并预防可能导致产品质量问题的故障。

3.产品检验与测试：产品检验与测试是质量控制的重要环节。通过对产品进行多项质量指标的检验和测试，如外观特征、尺寸精度、化学成分和物理性能等，可以判断产品是否符合标准要求。常用的碳化硅产品质量检验项目包括硬度测试、耐磨性测试、热稳定性测试等。

三、碳化硅质量检验标准

1.化学成分：根据不同应用需求，可以检验和控制碳化硅产品中的化学成分含量，如主要元素碳、硅、氮等的含量。

2.物理性能：物理性能是评价碳化硅产品质量的重要指标之一。常见的物理性能检验项目包括硬度、密度、抗弯强度、热膨胀系数和热导率等。

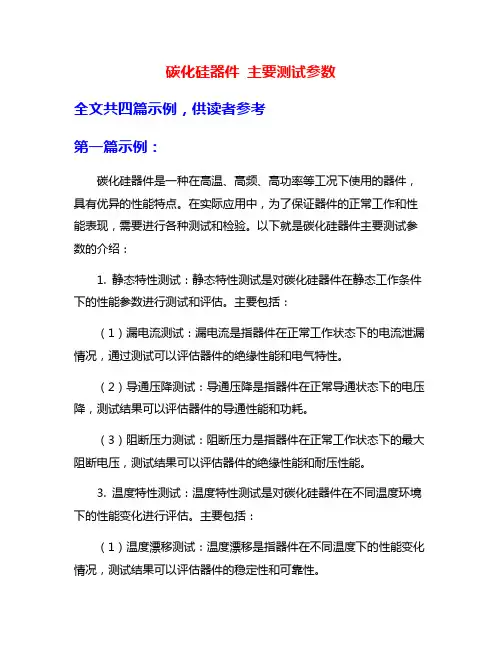

碳化硅器件 主要测试参数
