碳化硅含量的测定方法

碳化硅晶体表面的金属含量的检测方法 概述及解释说明

1. 引言

1.1 概述

随着碳化硅晶体在电子、光电子等领域中的广泛应用，对其表面金属含量进行准确检测和控制变得尤为重要。因为金属元素的污染会严重影响碳化硅晶体的电学和光学性能，甚至导致设备故障。因此，开发一种准确、可靠且高效的方法来检测碳化硅晶体表面金属含量是当前研究的热点之一。

1.2 文章结构

本文将从概述、方法介绍、优点与局限性以及结论与展望四个方面来详细阐述碳化硅晶体表面金属含量的检测方法。首先，在引言部分我们将对该课题进行概述，并介绍文章的结构。然后，在第二部分我们将详细探讨两种常用的检测方法，包括前提条件以及具体步骤和原理。接着，在第三和第四部分中，我们将分别探讨这两种方法的优点和局限性，旨在对读者提供一个全面评估不同方法并选择最适合实际需求的依据。最后，在结论与展望部分，我们将总结现有的研究成果，并提出对未来研究方向的建议和展望。

1.3 目的

本文的目的是概述并解释碳化硅晶体表面金属含量检测方法，通过对常用方法的系统比较和分析，为科研工作者和相关行业提供一个全面了解不同方法特点与适用性的指南。希望本文能够促进该领域的进一步发展，并为更准确地检测和控制碳化硅晶体表面金属含量提供有效手段。

2. 碳化硅晶体表面金属含量检测方法：

2.1 前提条件：

在介绍具体的碳化硅晶体表面金属含量检测方法之前，我们需要先了解一些前提条件。首先，为了准确地检测碳化硅晶体表面的金属含量，我们需要使用特定的实验设备和仪器，如能谱仪、扫描电镜等。其次，我们需要对待测试的碳化硅晶体进行样品制备处理，包括清洗、抛光等步骤，以确保测试结果的准确性和可靠性。

2.2 方法一：

第一种常用的方法是能谱分析法。该方法通过使用能谱仪对碳化硅晶体表面进行扫描，利用能谱仪中搭载的X射线发射光谱分析技术来检测样品中存在的不同金属元素。根据不同金属元素特有的X射线发射峰位及其强度，可以精确测定碳化硅晶体表面上各个金属元素的含量。

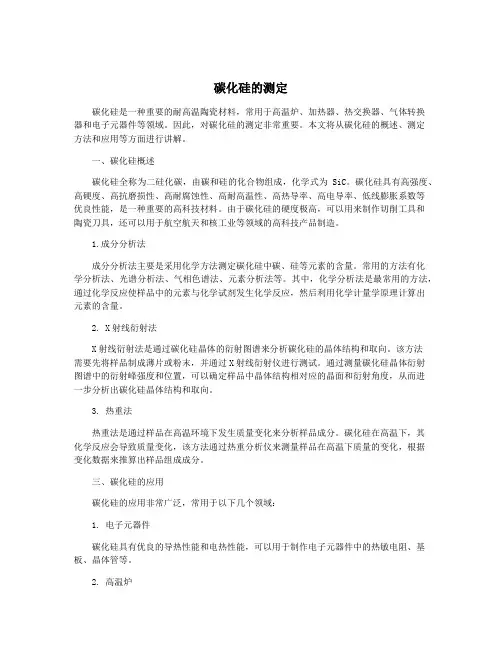

碳化硅的测定

碳化硅是一种重要的耐高温陶瓷材料，常用于高温炉、加热器、热交换器、气体转换器和电子元器件等领域。因此，对碳化硅的测定非常重要。本文将从碳化硅的概述、测定方法和应用等方面进行讲解。

一、碳化硅概述

碳化硅全称为二硅化碳，由碳和硅的化合物组成，化学式为SiC。碳化硅具有高强度、高硬度、高抗磨损性、高耐腐蚀性、高耐高温性、高热导率、高电导率、低线膨胀系数等优良性能，是一种重要的高科技材料。由于碳化硅的硬度极高，可以用来制作切削工具和陶瓷刀具，还可以用于航空航天和核工业等领域的高科技产品制造。

1.成分分析法

成分分析法主要是采用化学方法测定碳化硅中碳、硅等元素的含量。常用的方法有化学分析法、光谱分析法、气相色谱法、元素分析法等。其中，化学分析法是最常用的方法，通过化学反应使样品中的元素与化学试剂发生化学反应，然后利用化学计量学原理计算出元素的含量。

2. X射线衍射法

X射线衍射法是通过碳化硅晶体的衍射图谱来分析碳化硅的晶体结构和取向。该方法需要先将样品制成薄片或粉末，并通过X射线衍射仪进行测试。通过测量碳化硅晶体衍射图谱中的衍射峰强度和位置，可以确定样品中晶体结构相对应的晶面和衍射角度，从而进一步分析出碳化硅晶体结构和取向。

3. 热重法

热重法是通过样品在高温环境下发生质量变化来分析样品成分。碳化硅在高温下，其化学反应会导致质量变化，该方法通过热重分析仪来测量样品在高温下质量的变化，根据变化数据来推算出样品组成成分。

三、碳化硅的应用

碳化硅的应用非常广泛，常用于以下几个领域：

1. 电子元器件

碳化硅具有优良的导热性能和电热性能，可以用于制作电子元器件中的热敏电阻、基板、晶体管等。

2. 高温炉 由于碳化硅具有优异的高温稳定性、高耐热性和抗氧化性，可以用于高温炉的制造。

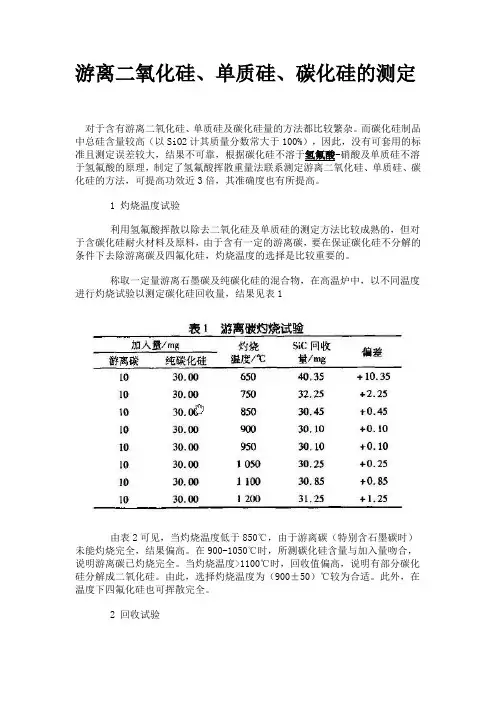

游离二氧化硅、单质硅、碳化硅的测定

对于含有游离二氧化硅、单质硅及碳化硅量的方法都比较繁杂。而碳化硅制品中总硅含量较高（以SiO2计其质量分数常大于100%），因此，没有可套用的标准且测定误差较大，结果不可靠，根据碳化硅不溶于氢氟酸-硝酸及单质硅不溶于氢氟酸的原理，制定了氢氟酸挥散重量法联系测定游离二氧化硅、单质硅、碳化硅的方法，可提高功效近3倍，其准确度也有所提高。

1 灼烧温度试验

利用氢氟酸挥散以除去二氧化硅及单质硅的测定方法比较成熟的，但对于含碳化硅耐火材料及原料，由于含有一定的游离碳，要在保证碳化硅不分解的条件下去除游离碳及四氟化硅，灼烧温度的选择是比较重要的。

称取一定量游离石墨碳及纯碳化硅的混合物，在高温炉中，以不同温度进行灼烧试验以测定碳化硅回收量，结果见表1

由表2可见，当灼烧温度低于850℃，由于游离碳（特别含石墨碳时）未能灼烧完全，结果偏高。在900-1050℃时，所测碳化硅含量与加入量吻合，说明游离碳已灼烧完全。当灼烧温度>1100℃时，回收值偏高，说明有部分碳化硅分解成二氧化硅。由此，选择灼烧温度为（900±50）℃较为合适。此外，在温度下四氟化硅也可挥散完全。

2 回收试验 称取含一定量二氧化硅、单质硅、碳化硅的混合样，用选定的方法进行回收试验，结果见表2.

由上述试验可知，本方法对二氧化硅、单质硅、碳化硅的加入量回收是完全的。

3 试验方法

3.1 主要试剂

硝酸（ρ=1.42g/mL³）;氢氟酸（ρ=1.42g/mL³）；盐酸（1+1）；盐酸（5+95）；硫酸（1+1）；混合溶剂：将1.5份无水碳酸钠、1.5份无水碳酸钾与0.7份硼酸混合研细，贮藏于磨口瓶中。

3.2 分析步骤

3.2.1 游离二氧化硅量的测定

称取0.1000g试料置于铂坩埚中，放入（900±50）℃高温炉中灼烧1h，取出，置于干燥器中，冷却至室温，称量。如此反复操作（每次灼烧15min），直至恒量（m1）。

碳化硅中游离碳含量

摘要：

1.碳化硅的简介

2.游离碳在碳化硅中的作用

3.碳化硅中游离碳含量的测量方法

4.游离碳含量对碳化硅性能的影响

5.如何控制碳化硅中游离碳含量

正文：

碳化硅（SiC）是一种广泛应用于工业领域的陶瓷材料，具有高硬度、高热导率、高抗氧化性等优异性能。在碳化硅中，游离碳作为一种杂质元素，对材料的性能有着重要影响。因此，了解碳化硅中游离碳含量的相关知识，有助于我们更好地利用和控制这种材料。

游离碳在碳化硅中的作用主要表现在以下几个方面：

a.影响碳化硅的抗氧化性能

b.改变碳化硅的硬度和脆性

c.改变碳化硅的热稳定性

为了准确测量碳化硅中游离碳含量，目前主要有以下几种方法：

a.化学分析法

b.热导率法

c.光谱法

d.电化学法 游离碳含量的不同，会对碳化硅的性能产生不同的影响。例如，适当的游离碳含量可以提高碳化硅的抗氧化性能，但过高的游离碳含量会导致碳化硅变脆，降低其力学性能。因此，在实际应用中，需要根据具体需求来控制碳化硅中的游离碳含量。

要控制碳化硅中游离碳含量，主要可以从以下几个方面着手：

a.优化碳化硅的制备工艺

b.采用适当的炉内气氛

c.控制原材料中碳的含量

d.进行合理的冷却制度

总之，碳化硅中游离碳含量对材料的性能具有重要影响。
