跌落式熔断器故障分析及对策摘要：简要阐述了10kV配网系统中跌落式熔断器常见故障及其原因，并分别从熔断器合理选用、正确安装、规范操作及加强运行维护等方面提出了消除熔断器不正常动作等故障的对策措施。

关键词：跌落式熔断器故障原因防范措施跌落式熔断器是高压配电线路上最常用的过负荷及短路保护设备，它具有结构简单、价格便宜、操作方便、户外环境适应性强等特点，因而被广泛应用于10kV配电线路和配电变压器一次侧作为保护用。

在配网10kV线路系统的运行实际中，由于熔断器产品制造工艺不良、选用不当、安装不规范、运行维护不到位等原因，引起熔断器故障，不能正确动作，导致线路的跳闸率和配电变压器的故障率居高不下，因此分析其故障原因、提出防范措施具有现实意义。

一、跌落式熔断器主要故障及成因1、烧保险管常见熔断器的烧管故障都由于熔丝熔断后不能自动跌落，导致电弧在管子内未被切断形成了连续电弧而将管子烧坏，原因多为上下转动轴安装不正,被杂物阻塞,以及转轴部分制造工艺粗糙,使得阻力过大,转动不灵活,以致当熔丝熔断时,保险管短时仍保持原状态不能很快跌落,灭弧时间延长而造成烧管。

2、保险管误跌落故障保险管不正常跌落的主要原因是：开关保险管尺寸与保险器固定接触部分尺寸匹配不合适，极易松动，一旦遇到大风就被吹落；有时由于操作后未进行检查,稍一振动便自行跌落；或者熔断器上部触头的弹簧压力过小,且在鸭嘴(保险器上盖)内之直角突起处被烧伤或磨损,不能挡住管子；熔断器安装的角度(即保险器轴线与垂直线之间的夹角)不合适时,也会影响管子跌落的时间；还有熔丝附件太粗,保险管孔太细,即使熔丝熔断,熔丝元件也不易从管中脱出使管子不能迅速跌落。

3、熔断器熔丝误断熔断器额定断开容量小，其下限值小于被保护系统的三相短路容量，保险丝误熔断；如果重复发生，往往是因为熔丝选择得过小或与下一级熔丝容量配合不当,发生越级误断熔断；保险熔丝质量不良,其焊接处受到温度及机械力的作用后脱开,也会发生误断；另外,锡合金焊接的和带丝弦或弹簧的旧式保险熔丝,受到温度影响后因性能改变,又易氧化生锈,最易发生误熔断。

10kV跌落式熔断器常见故障分析摘要：10kV跌落式熔断器是10kV配电线路分支线和配电变压器重要设备之一,它具有维护方便、价格便宜、适应户外环境能力强等特点，因而被广泛应用于10kV配电线路和配电变压器一次侧而作为保护和进行设备投、切操作之用。

跌落式熔断器安装在10kV 配电线路分支线上，可缩小停电范围，又因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感；如果安装在配电变压器上，可以作为配电变压器的主保护。

本文主要对跌落式熔断器的故障进行了分析，并提出了相关的改进措施，可供同行参考。

关键词：跌落式熔断器；配电线路；故障Abstract：10kV drop type fuse is 10kV distribution lines and the distribution transformer branch line is one of the important equipment, it has convenient maintenance, low price, suitable for outdoor environment capability and characteristics, so it is widely used in10kV distribution circuit and a side of the transformer and as protection and equipment investment, cut with the operation of the. Drop type fuse is installed in the10kV distribution line branch line, which can reduce the power outage, and because there is a obvious cut-off point, with the function of the isolating switch, to the maintenance section lines and equipment to create a safe working environment, increase the safety of maintenance personnel; if installed in distribution transformer distribution, can be used as the main protection of transformer. This paper focuses on the drop type fuse failure were analyzed, and put forward the relevant improvement measures, which can be used for reference.Key words：Drop type fuse；Distribution line；Fault0前言跌落式熔断器是10 kV 配电线路中的重要设备之一，安装在配电变压器的一次侧，既有保护线路和变压器的作用，又有控制变压器投退的功能。

10kV跌落式熔断器的故障分析及管理对策摘要：电力系统中，10kV跌落式熔断器是一种关键设备，用于保护电力线路和电气设备免受过载和短路等故障的影响。

然而，由于长期使用和外界因素的影响，熔断器可能会出现故障，导致电力系统的安全稳定性受到威胁。

为了提高电力系统的可靠性和稳定性，对10kV跌落式熔断器的故障分析和管理至关重要。

通过对故障的分析，可以确定故障的原因和类型，为后续处理提供依据。

本文将对10kV跌落式熔断器的故障进行深入分析，并提出相应的管理对策，以期为电力系统运维人员提供参考，确保电力系统的安全可靠运行。

关键词：10kV跌落式熔断器；故障分析；管理对策引言本文通过对10kV跌落式熔断器故障原因进行分析，提出了相应的管理对策。

首先，合理选择熔断器型号和参数，确保其符合电路需求。

其次，定期进行检查和测试，及时发现并解决潜在问题。

最后，引入智能化监测和预警系统，实现对熔断器状态的实时监控和管理。

通过以上对策的实施，可以全面提升10kV跌落式熔断器的可靠性和安全性，确保电力系统的安全稳定运行。

1.跌落式熔断器的结构、特点和运行原理跌落式熔断器是一种用于电力系统保护的电器设备，其结构、特点和运行原理如下：结构：跌落式熔断器由熔丝、导体、绝缘材料和操作机构组成。

熔丝通常由铅、锡合金等低熔点材料制成，连接在两个导体之间形成回路。

绝缘材料用于隔离熔丝和外界环境。

操作机构用于控制熔丝的断开和闭合。

特点：跌落式熔断器具有以下几个特点：高可靠性：由于采用了可靠的熔丝材料，跌落式熔断器能够在短时间内断开电路并保护电力系统。

快速动作：当电流超过熔丝的额定值时，熔丝迅速融化，使电路断开，实现快速动作的保护功能。

可替换性：一旦熔丝熔断，可以方便地更换熔丝以恢复电力系统的正常运行。

灵活性：熔丝的额定电流可以根据电路负载需求进行选择和调整，以满足不同电力系统的保护需求[1]。

运行原理：跌落式熔断器的运行原理基于熔丝的熔化现象。

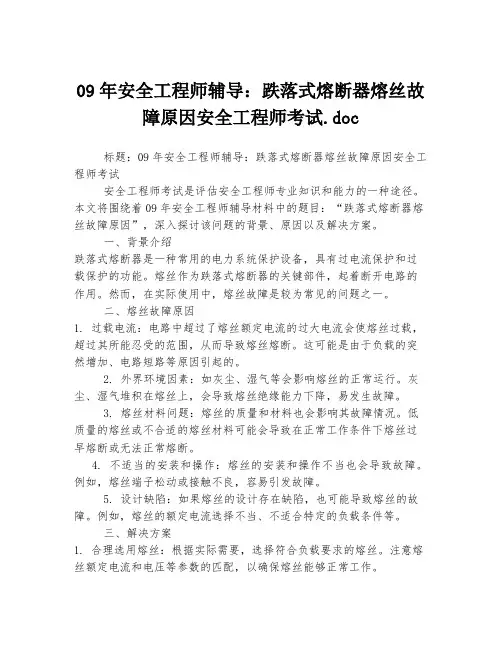

09年安全工程师辅导：跌落式熔断器熔丝故障原因安全工程师考试.doc标题：09年安全工程师辅导：跌落式熔断器熔丝故障原因安全工程师考试安全工程师考试是评估安全工程师专业知识和能力的一种途径。

本文将围绕着09年安全工程师辅导材料中的题目：“跌落式熔断器熔丝故障原因”，深入探讨该问题的背景、原因以及解决方案。

一、背景介绍跌落式熔断器是一种常用的电力系统保护设备，具有过电流保护和过载保护的功能。

熔丝作为跌落式熔断器的关键部件，起着断开电路的作用。

然而，在实际使用中，熔丝故障是较为常见的问题之一。

二、熔丝故障原因1. 过载电流：电路中超过了熔丝额定电流的过大电流会使熔丝过载，超过其所能忍受的范围，从而导致熔丝熔断。

这可能是由于负载的突然增加、电路短路等原因引起的。

2. 外界环境因素：如灰尘、湿气等会影响熔丝的正常运行。

灰尘、湿气堆积在熔丝上，会导致熔丝绝缘能力下降，易发生故障。

3. 熔丝材料问题：熔丝的质量和材料也会影响其故障情况。

低质量的熔丝或不合适的熔丝材料可能会导致在正常工作条件下熔丝过早熔断或无法正常熔断。

4. 不适当的安装和操作：熔丝的安装和操作不当也会导致故障。

例如，熔丝端子松动或接触不良，容易引发故障。

5. 设计缺陷：如果熔丝的设计存在缺陷，也可能导致熔丝的故障。

例如，熔丝的额定电流选择不当、不适合特定的负载条件等。

三、解决方案1. 合理选用熔丝：根据实际需要，选择符合负载要求的熔丝。

注意熔丝额定电流和电压等参数的匹配，以确保熔丝能够正常工作。

2. 加强维护保养：定期清洁熔丝，去除积尘和湿气。

同时，定期检查熔丝的连接情况，确保端子紧固，接触良好。

3. 定期检测和测试：设立定期检测计划，对熔丝进行电流和电压等参数的检测和测试，以确保熔丝处于良好工作状态。

4. 提高安装质量：在安装熔丝时，确保端子连接牢固，信号导线正确连接，避免松动或接触不良的情况发生。

5. 密切关注熔丝制造商和供应商的建议：根据熔丝制造商和供应商的建议，及时了解熔丝新技术和产品的信息，更新使用和维护方法。

10kv跌落熔断器多发故障处理措施探讨摘要：本文主要阐述了10kV户外跌落式熔断器保护原理和安装检查，对10kV户外跌落式熔断器在运行中常见故障进行了分析，并提出了这些故障的一般处理措施。

关键词：继电保护；10kV户外跌落式熔断器；故障处理一、跌落式熔断器保护原理跌落式熔断器又叫跌落式开关或跌落保险器，一般由绝缘子、上下接触导电系统和熔管等构成。

跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。

当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置。

二、跌落式熔断器的安装检查跌落式熔断器各部件的本体、安装质量关系到跌落式熔断器能否对配电变压器和线路起到保护作用，因此跌落式熔断器的安装前、安装后检查不容忽视。

（一）安装前检查：应检查产品的型号、规格是否与设计材料相符，附件、备件是否齐备，“使用说明书”、“产品合格证”、“试验报告”等是否齐全。

将熔断器各部分擦拭干净，检查部分螺纹连接是否紧固，各转轴部分是否灵活，铸件不应有裂纹、砂眼、锈蚀，瓷件良好，弹簧有无锈蚀，熔丝管不应有吸潮膨胀或弯曲现象，导电接触部位是否接触良好，对跌落式熔断器做耐压试验。

（二）安装后检查：应检查跌落式熔断器安装工艺，主要检查内容有：熔断器部件整洁齐全无损伤；安装牢固、排列整齐，安装高度应距地面垂直距离不小于4.5米的横担上，熔管轴线与地面垂线之间的夹角为15-30度，熔断器水平相间距离不小于500mm；上、下引线压紧，与线路导线的连接紧密可靠；熔丝规格正确，熔丝两端压紧、弹力适中，无拧伤、克断现象；熔管长度合适，操作灵活，接触紧密，无卡阻硬撞击合闸或松动自行掉管现象。

10kV跌落式熔断器掉管和熔断故障的解决方法探讨提出福建龙岩配电网挂网运行的10kV户外跌落式熔断器在实际运行中容易出现的问题、缺陷和故障，对熔断器异常掉管和不明原因熔断两种典型故障进行针对性地剖析、探讨并尝试解决，结合实际提出消缺、解决故障的措施和办法，提高熔断器在实际运行中的可靠性和稳定性。

标签：跌落式熔断器故障剖析措施10kV户外跌落式熔断器因结构简单、维护方便、使用可靠、有明显断开点的特点，被广泛安装在城、农配电网络上，保护10kV架空配电分支线路和配电变压器不受故障影响。

从福建龙岩供电系统近两年10kV线路事故统计发现，跌落式熔断器安装质量、维护不到位、老旧破损、异常掉管、熔丝不明原因熔断等情况导致熔断器失去通电、保护作用，扩大停电范围。

为此，结合多年配网管理经验，针对挂网运行的跌落式熔断器异常掉管、熔丝不明原因熔断的故障情况进行针对性地剖析，提出改进措施并加以实施，不断提高熔断器的运行可靠性，取得良好成效。

1 跌落式熔断器的结构、特点和运行原理熔断器安装在10kV配电线路分支线上，具备了隔离开关的功能，可缩小停电范围；安装在配电变压器上，可以作为配电变压器的主保护，配变和台区低压线路出现缺陷、故障时，投、切操作跌落式熔断器可形成一个明显的断开点，快速隔离故障的同时减少停电范围。

熔断器一般由绝缘子、上下接触导电系统和熔管等构成，其工作原理：①在正常运行时，将熔丝穿入熔管内，两端拧紧，并使熔丝位于熔管中间偏上方，上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起，用绝缘拉杆将上动触头推入上静触头内，成闭合状态（合闸状态）并保持这一状态；②当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置，达到切除故障段线路或故障设备的目的。

跌落式熔断器的常见故障及防范措施
跌落式熔断器是一种常见的电力保护装置，用于限制电路中短路电流的大小，防止电路中的设备受到损坏或者引起事故。

然而，在使用过程中，跌落式熔断器也会遇到一些常见的故障，为此需要采取相应的防范措施来确保其正常运行。

常见故障：
1. 熔断片熔断：在电路中，短路电流超过熔断片的额定电流时，熔断片会熔断，当出现熔丝熔断后，电路就不能通电了。

2. 熔丝老化：熔丝在长期使用过程中会受到电弧熔化的影响，从而会导致熔丝变得老化，最终熔断。

3. 接触不良：跌落式熔断器中每个接触点存在着连接不良的可能性，若出现接触不良，则会影响电路传输能力，甚至发生故障。

4. 电气绝缘性能下降：由于跌落式熔断器长期工作将会导致其电气绝缘性能出现下降，其可能引起电压过载和其他故障。

防范措施：
1. 选择合适熔断器：在选购熔断器时，一定要按照电路的额定电流、额定电压等规定来选择合适的熔断器。

2. 确保熔片的质量：为了防止熔片熔断，在选择熔片时必须保证其材质和质量保持一致，并且选择合适电流等级的熔断片。

3. 定期检查：在日常使用中，应定期检验跌落式熔断器，保证其在运行过程中不会出现问题。

4. 安全操作：在熔断器使用中要注意安全操作，避免恶意损坏、超负荷等情况的发生。

5. 更换老化的熔丝：当熔丝老化时，必须及时更换新的熔丝，避免因熔丝熔断引起其他故障。

总之，在使用跌落式熔断器的过程中，必须注意与电路的匹配度、质量等问题，切勿因追求低价而选择质量差的熔断器。

同时，定期检
查和保养也是必要的，进行有效的预防措施，防止跌落式熔断器出现故障。

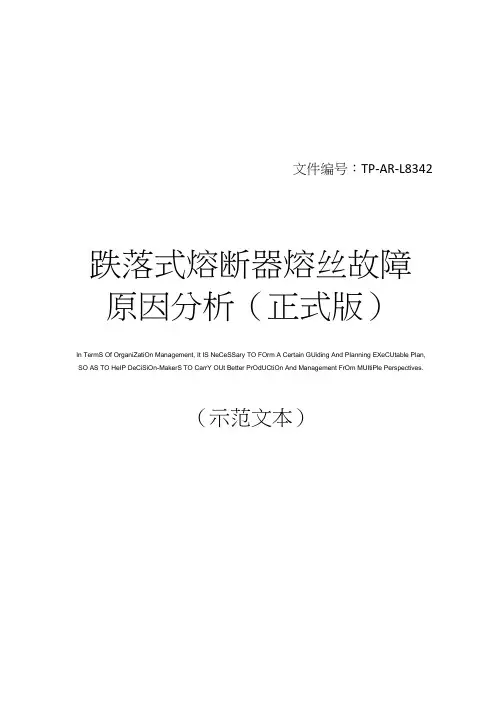

文件编号：TP-AR-L8342跌落式熔断器熔丝故障原因分析（正式版）In TermS Of OrganiZatiOn Management, It IS NeCeSSary TO FOrm A Certain GUiding And PIanning EXeCUtable Plan, SO AS TO HeIP DeCiSiOn-MakerS TO CarrY OUt Better PrOdUCtiOn And Management FrOm MUItiPle Perspectives.（示范文本）文件编号：TP-AR-L8342编订： ______________审核： ______________单位： ______________跌落式熔断器熔丝故障原因分析(正式版)使用注恿：该安全管理资料可用在组织/机构/单位管理上，形成•定的具有指导性，规划性的 可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情 况作相应修改，请在使用时认真阅读。

1原因分析1.1熔丝不正常熔断熔丝熔断引起掉管，从理论上说是熔丝保护起到了作用。

但是，从往年的统计 图表中可明显地看出，不正常熔断有时间规律和气候 规律，反映在每年的7~8月间，气温高、用电负荷大、配变负载上升快，熔丝熔断掉管故障集中多发。

与配变容量配置不当，达不到熔丝配置的技术标准。

(2) 熔丝的质量不过关，熔断特性比较差。

1.2熔丝轧断从往年的统计图表中还可看出,这说明了熔丝不正常熔断，其原因有: (1)熔丝容量(1)更换熔丝时，调整受力不适当。

(2)熔丝松脱拉出，主要是指熔丝本体从与多股尾线的压接处拉出，此类问题属于厂家的产品质量问题。

(3)跌落式熔断器运行年久，尤其是负荷长期较小的配变，熔丝管内有进水受潮而发生熔丝霉断的现象。

2对策2. 1采购合格的产品。

2.2配置的熔丝容量应按有关规程规定选取：(1)变压器一次侧熔丝是作为变压器本身和二次侧出线故障的后备保护，与变电所出线开关继电保护的动作时间相配合，必须小于变电所出口断路器的开断时间，要求熔丝熔断而出口断路器不动作。

跌落式熔断器熔丝故障原因分析跌落式熔断器是一种特殊的保护装置，它主要用于保护电气系统中的电路和设备不受过流和短路等故障的影响。

在使用过程中，有时会出现熔丝故障的情况，这时需要对故障原因进行分析，及时采取措施进行处理。

跌落式熔断器熔丝的作用和类型跌落式熔断器是一种把熔断丝置于保险丝座内的熔断器，通过电路中的过流，熔断丝受热后会瞬间熔断，从而切断电路，起到保护作用。

根据不同的工作环境和要求，熔丝可以分为玻璃管熔丝、陶瓷熔丝、导线熔丝等不同类型。

熔丝故障的常见原因1. 过载故障熔断器是一个过载保护装置，在电路过载的情况下，熔丝会受到过大的电流冲击而熔断。

如果过载时间长或电气设备故障导致过载，熔丝可能会反复熔断，因此必须找到过载故障的原因，及时解决问题。

2. 短路故障短路是指电气设备中的两个电极或电路之间直接接触，其结果是电流瞬间大增。

在这种情况下，熔丝受到极大的电流作用，会瞬间熔断。

短路故障通常是由电线接触不良、电机绕组断路或损坏等原因引起的。

3. 熔断丝老化熔断丝在长期使用过程中会逐渐老化，特别是在高温、潮湿的环境条件下，熔断丝老化速度更快。

熔丝老化导致其电阻值增加，会使熔丝在正常电流下熔断，这时需要更换熔丝。

4. 安装位置不正确跌落式熔断器的安装位置很重要，如果安装位置有误或者安装不到位，会导致熔丝受到外力冲击而熔断。

因此，在安装跌落式熔断器时必须按照规定的位置安装，以确保其正常工作。

熔丝故障的处理方法当跌落式熔断器熔丝故障时，可以采取以下处理方法：1. 检查并解决过载故障过载是导致熔丝熔断的主要原因之一，所以必须检查电气设备是否过载，及时解决过载故障问题。

2. 检查并排除短路故障短路故障是导致熔丝熔断的另一个主要原因，必须检查电气设备是否存在短路故障，找到故障原因并及时处理。

3. 更换熔断丝如果熔断丝已经老化或受到外力损坏，需要及时更换熔断丝。

4. 检查并重新安装跌落式熔断器如果跌落式熔断器安装不到位，会导致外力冲击使熔丝熔断，此时需要检查并重新安装跌落式熔断器。

简析10kV跌落式熔断器故障1 概述跌落式熔断器是10kV配网系统中的主要设备之一，其可靠性、安全性、稳定性对于供电可靠性尤其重要。

10kV跌落式熔断器被广泛应用于架空线保护配电变压器或配电线路，经常因跌落式熔断器未能及时发挥作用，而造成变压器烧毁或10kV线路跳闸，因此对跌落式熔断器的使用必须予以重视。

本文通过对多年来收集、统计跌落式熔断器故障记录进行分析，参照大量跌落式熔断器的技术资料，深度剖析故障产生的各种原因，针对性地提出了一套检修处理方法，并对10kV跌落式熔断器提出了技术改良。

2 10kV跌落式熔断器故障原因分析配电变压器高压侧广泛采用10kV跌落式熔断器进行保护，实践证明这是一种经济、简便、有效的方法。

10kV跌落式熔断器作为变压器本体保护和二次侧出线故障的后备保护，当出现故障时能快速有效地起到保护。

然而当跌落式熔断器产品设计或质量问题及安装选用熔丝不当时，就会出现故障未及时发挥作用造成变压器烧废或10kV线路跳闸故障。

以下是发生在近期工作中的两个事件，通过深入剖析加深对10kV跌落式熔断器的认识与重视。

2.1 事件110kV江北线大通公用台变，低压母线短路引起跌落式熔管烧废，10kV路线开关跳闸事件。

群众反映当时台架发生爆炸，引起10kV江北线#4塔4T1开关、#43塔43T1开关同时跳闸。

通过分析原因，大通公用台变低压母线发生三相短路，10kV跌落式熔断在熔断时产生强大的电弧。

跌落式熔断器型号RW3-10，熔管内纸筒出现膨胀，内壁有皱褶，从而熔体（丝）熔断后熔丝压接套卡塞导致电弧未能快速吹灭，大电流下引起强电弧继而弧光短路，最终线路开关保护跳闸。

2.2 事件210kV塘口线北义公用台变，因跌落式熔丝选用不当及产品设计、质量缺陷，引起变压器烧废，10kV线路跳闸事件。

通过分析原因，跌落式熔丝选用过大，未能快速熔断保护，导致烧废变压，未能快速灭弧，熔管在电弧高温下点燃烧废及造成10kV线路开关越级跳闸。

10千伏户外高压跌落式熔断器的故障与处理分析摘要：本文以10KV高压跌落式熔断器为例，对设备的常见故障进行分析，并从产品自身、人员素质、用电单位等方面着手，对设备故障产生的原因进行分析，并提出有效的处理措施，力求通过科学选型、及时更换、正确操作与加强维护等方式，确保熔断器的良好稳健运行。

关键词：10KV；高压熔断器；故障处理引言在10KV配电网中，跌落式熔断器得到广泛应用，不但便于线路检修，当出现故障时，还可对线路和设备起到切实保护。

但是，熔断器的构造复杂，在应用过程中很容易受到内外因素的影响，使设备出现故障，进而影响正常供电。

对此，应针对熔断器的常见故障进行分析，采取科学有效的措施，确保其高效运行。

1跌落式熔断器的常见故障熔断器作为配电网的“保护神”，在对线路和设备安全提供切实保护的同时，也容易受到损坏，其常见的故障如下：（1）连接点故障。

熔断器在长期高效运行之下，螺栓容易出现锈蚀，使横担与前抱箍螺栓的连接处出现故障，在更换螺栓时，往往需要钢锯才可将其拆卸下来，上述做法费时费力，导致停电时间延长，用户投诉量增加；（2）支柱故障。

设备长期投入运行后，瓷质老化，如若操作者用力拉合熔管，很容易使支柱的颈部受损断裂，引发故障；（3）拉合刀片故障。

当线路处于负荷状态下，操作者对熔管进行拉合时，产生的电弧很容易使熔断器上动触头烧坏，拉合刀片也很容易在强大的电弧下被灼伤；（4）熔管故障。

线路长时间在超负荷状态下运行时，很容易引发故障，由于熔管内熔丝配置不当，与线路额定电流相比较高，不易熔断，致使熔管发热，甚至烧毁熔管。

此外，熔管两侧铜帽的螺丝松动，一侧铜帽下滑，使铜帽两侧距离拉近，鸭嘴罩与触头之间没有紧密相连，在风力作用下容易使熔管脱落；（5）灭弧罩故障。

灭弧罩是熔断器中重要内容，在突发故障时应切断线路电源，高强度的电弧在灭弧室内熄灭，避免受拉弧作用影响，导致弧光短路、接地事故等发生。

但是，如若反复操作或者刀片长时间处于接触不良状态时，灭弧罩被烧毁的概率便会大大提升[1]。

结合实际浅析跌落式熔断器的故障与防范【摘要】跌落式熔断器是广泛应用于配电网中的配电装置，其安全可靠运行对供电企业及作业人员都非常重要。

针对采油二厂供电大队所管理的户外跌落式熔断器在实际运行中出现的问题进行分析，提出解决及防范措施，结合实际提出解决故障的措施和办法，提高熔断器在实际运行中的可靠性和稳定性。

【关键词】跌落式熔断器；故障；措施1.现状分析1.1故障统计跌落式熔断器（俗称“令克”）通常用于电力线路及电力变压器的保护，随着配电网的不断发展，它的应用越来越广泛，故障也日益增多。

2013年，通过每月对供电大队跌落式熔断器故障进行统计，共发生故障37起，其中因用电单位操作不当引起8起，电缆故障引起7起，其它原因引起12起（如老乡破坏、负荷重等），跌落式熔断器本体故障引起5起，自动脱落5起。

1.2故障的主要因素从故障产生原因进行分析可以看出，造成跌落式熔断器故障的主要原因有：1）用电单位操作不当、电缆故障及其它原因等外部因素造成，占73%。

如：当用电单位进行工程施工时因不清楚电缆走向而将电缆挖断时；二次电缆存在质量问题时；夏季、冬季因空调、电暖气等用电设备增多，负荷过大时；线路或配电变压器内部或外部发生短路故障时，等等原因均导致熔断器发生熔断故障。

2）跌落式熔断器本体故障及自动脱落等自身因素造成，占27%。

本体故障主要是由于熔丝断造成。

而跌落式熔断器串联在线路上时，熔丝长期处于受力状态，在熔丝安装或更换时，如果上得太紧或太松，经过长时间运行后，由于受到自然环境、机械振动、自重等的影响，可能使熔丝被拉出，造成其自动掉落。

2.主要措施针对故障原因，结合线路及设备实际运行状况，积极采取主动预防措施和对策，消除熔断器故障的源头，从而降低发生故障的几率。

2.1针对外部因素采取的措施2.1.1强化巡视检查，做好预控。

加强对电力线路附近施工行为的监控工作，发现线路安全距离内外的施工隐患，应主动联系施工方，了解施工规模、地点分布和施工工期等施工信息，同时进行安全技术交底（主要涉及电力线路设备电气及结构参数、施工行为的专人安全监控、必要的安全技术措施等）；对于违章施工行为应及时派发《安全隐患通知书》，要求对方根据电力设施保护有关法规整改，加强监控及跟踪。

安全管理编号：YTO-FS-PD973跌落式熔断器的常见故障通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards精品管理范本编号：YTO-FS-PD9732 / 2 跌落式熔断器的常见故障通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

跌落式熔断器的常见故障有以下几种：（1）熔体管误跌落 如果熔体管长度与熔断器固定部分配合不好，或者操作时未压紧，或者上盖被烧坏而不能起阻挡作用，则遇上振动或被大风吹动，熔体管就会脱落。

（2）熔体选择不当而误熔断 如果熔体多次重复熔断，就应考虑熔体选择是否适当。

有时保护协调配合不好，上下级无选择性而导致熔体熔断。

在这种情况下，应重新计算，选择规格恰当的熔体。

此外，熔体质量不佳也可能造成误熔断。

（3）熔体管烧坏 由于转动轴制造粗糙、不灵活，或者安装不正或安装角度不合适，当熔体熔断时熔体和不能迅速跌落而烧坏；在短路容量较大的容量较大的电网中，由于故障容量往往大于熔断器的断流容量，也会造成熔体管烧坏。

该位置可输入公司/组织对应的名字地址The Name Of The Organization Can Be Entered In This Location。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改10KV跌落式熔断器故障分析及防范(2020年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes10KV跌落式熔断器故障分析及防范(2020年)跌落式熔断器是10KV配电网系统中的主要设备之一,其安全运行和可靠动作对供电设备的安全尤为重要。

如果在运行中跌落式熔断器经常因熔丝故障而发生自动掉管,必然影响供电的可靠性。

1跌落式熔断器的工作原理由于跌落式熔断器安装在配电变压器上,可以作为配电变压器的主保护,故在10KV配电线路和配电变压器中得到了普及应用。

其工作原理是:熔丝管两端的动触头依靠熔丝（熔体）系紧,将上动触头推入“鸭嘴”凸出部分后,磷铜片制成的上静触头顶着上动触头,故而熔丝管牢固地松在“鸭嘴”里。

当短路电流通过熔丝熔断后产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧。

由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管白身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故障段线路或者故障设备。

2跌落式熔断器装置性缺陷的剖析2.1产品工艺粗糙,制造质量差,触头弹簧弹性不足,造成触头接触不良而产生电火花。

2.2熔管转动轴粗糙不灵活,使熔管角度达不到规程要求。

尤其是配备的熔管过长将鸭嘴顶死,造成熔体熔断后熔管不能迅速跌落,无法及时将电弧切断、熄灭,造成熔管烧毁或爆炸;熔管尺寸短,合闸困难,触头接触不良产生电火花。

2.3熔断器额定断开容量小,其下限值小于被保护系统的三相短路容量。
