跌落式熔断器熔丝故障原因分析

10kV跌落式熔断器的故障分析及管理对策摘要：电力系统中，10kV跌落式熔断器是一种关键设备，用于保护电力线路和电气设备免受过载和短路等故障的影响。

然而，由于长期使用和外界因素的影响，熔断器可能会出现故障，导致电力系统的安全稳定性受到威胁。

为了提高电力系统的可靠性和稳定性，对10kV跌落式熔断器的故障分析和管理至关重要。

通过对故障的分析，可以确定故障的原因和类型，为后续处理提供依据。

本文将对10kV跌落式熔断器的故障进行深入分析，并提出相应的管理对策，以期为电力系统运维人员提供参考，确保电力系统的安全可靠运行。

关键词：10kV跌落式熔断器；故障分析；管理对策引言本文通过对10kV跌落式熔断器故障原因进行分析，提出了相应的管理对策。

首先，合理选择熔断器型号和参数，确保其符合电路需求。

其次，定期进行检查和测试，及时发现并解决潜在问题。

最后，引入智能化监测和预警系统，实现对熔断器状态的实时监控和管理。

通过以上对策的实施，可以全面提升10kV跌落式熔断器的可靠性和安全性，确保电力系统的安全稳定运行。

1.跌落式熔断器的结构、特点和运行原理跌落式熔断器是一种用于电力系统保护的电器设备，其结构、特点和运行原理如下：结构：跌落式熔断器由熔丝、导体、绝缘材料和操作机构组成。

熔丝通常由铅、锡合金等低熔点材料制成，连接在两个导体之间形成回路。

绝缘材料用于隔离熔丝和外界环境。

操作机构用于控制熔丝的断开和闭合。

特点：跌落式熔断器具有以下几个特点：高可靠性：由于采用了可靠的熔丝材料，跌落式熔断器能够在短时间内断开电路并保护电力系统。

快速动作：当电流超过熔丝的额定值时，熔丝迅速融化，使电路断开，实现快速动作的保护功能。

可替换性：一旦熔丝熔断，可以方便地更换熔丝以恢复电力系统的正常运行。

灵活性：熔丝的额定电流可以根据电路负载需求进行选择和调整，以满足不同电力系统的保护需求[1]。

运行原理：跌落式熔断器的运行原理基于熔丝的熔化现象。

2019年第6期总第385期跌落式熔断器频繁熔断事故排查及防范措施李志全1，李明超2，李寿鹏1，王瑞宁1，孙善平1，李世玲1（1.国网山东省电力公司诸城市供电公司，山东诸城262200；2.国网山东省电力公司莒南县供电公司,山东临沂276600）2017年5月15日—6月4日期间，山东某邮政局供电专变跌落式熔断器频繁出现熔断事故，经5次排查后方得到彻底解决，导致客户多次停电。

事故原因为跌落式熔断器引线松动接触不良导致，该类问题虽然简单，但原因不易查找且极易被忽视。

为总结经验教训，将事故查找分析过程总结出来，以便同行借鉴。

1设备应用概况1.1供电设备情况邮政局专变型号为S9-160/10，供电线路为10kV 兴华西线供销商场支线9号杆（终端杆），客户支线电缆（YJLV 22-3×50/10，长度约100m ）经跌落式熔断器接入客户高压配电室。

该客户高压室设有高压负荷开关总柜（配置高压熔断器作为保护，熔管熔丝配置16A ），变压器经总柜后接入，相当于配置了两级熔丝保护。

1.2负荷情况客户用电负荷为综合用电负荷，以办公用电为主，沿街商铺、邮政业务门面用电也是其重要组成部分。

主要用电设备有22台2匹壁挂式空调，4台3匹落地式空调，照明、办公计算机等若干。

2熔丝频繁熔断情况第1次熔断：5月15日，客户反映供电中断，经查为其供电的9号杆上配置的跌落式熔断器A 、B 两相熔丝熔断。

考虑其跌落式熔断器已运行超过10年，更换熔丝的同时将其跌落式熔断器同时更换，通过带电作业方式接入电网，恢复送电。

第2次熔断：5月25日，客户再次反映供电中断，经查，依旧是刚刚更换的跌落式熔断器A 、B 两相熔丝熔断。

连续2次熔丝熔断，立即对供电电缆、变压器等主要设备进行检修检查和电气试验，均未发现问题。

怀疑其用电负荷分布不合理，遂配合客户调整三相负荷平衡后，将A 、B 相熔丝更换为30A 型号（原熔丝额定电流为16A ）后投入运行。

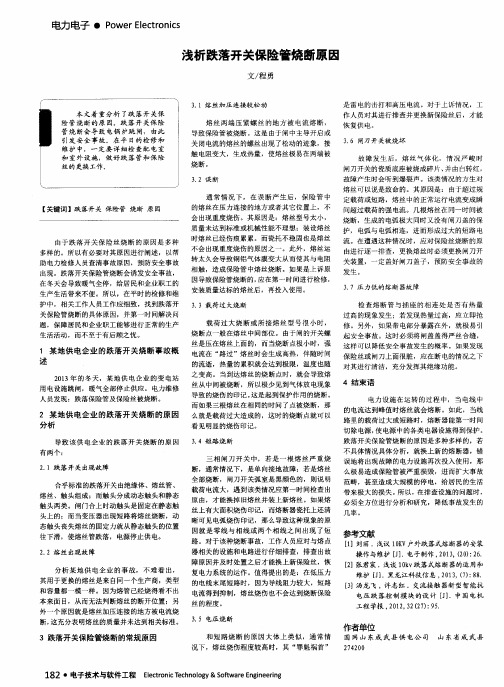

In the end, what you believe can become what you believe.精品模板助您成功（页眉可删）跌落式熔断器熔丝故障原因分析1原因分析1.1熔丝不正常熔断熔丝熔断引起掉管，从理论上说是熔丝保护起到了作用。

但是，从往年的统计图表中可明显地看出，不正常熔断有时间规律和气候规律，反映在每年的7～8月间，气温高、用电负荷大、配变负载上升快，熔丝熔断掉管故障集中多发。

这说明了熔丝不正常熔断，其原因有：(1)熔丝容量与配变容量配置不当，达不到熔丝配置的技术标准。

(2)熔丝的质量不过关，熔断特性比较差。

1.2熔丝轧断从往年的统计图表中还可看出，熔丝由于轧伤引起掉管没有特别的时间规律和气候规律，而从熔丝本体轧断的部位来分析，发现一是熔丝两端固定的螺栓处，二是熔丝在熔丝管两端的金属铸件转角处。

熔丝轧断的原因有：(1)在拧紧螺栓时，熔丝末端随螺栓的转动而绕转断股。

(2)由于熔丝管两端金属铸件转角处有凹凸锋利刃口，熔丝在固定上紧以后，经过一段时间运行，受机械力震动的影响，熔丝被割伤而断股。

1.3熔丝松脱熔丝在跌落式熔断器上使用时，长期处于受力状态。

在更换熔丝时，如果上得过紧或过松，经过一段时间的运行之后，由于受到自然环境、机械震动和长时间受力等影响，就会使熔丝在过紧状态下拉出，或者熔丝较原先更换时拉长松脱，造成掉管故障。

其原因有：(1)更换熔丝时，调整受力不适当。

(2)熔丝松脱拉出，主要是指熔丝本体从与多股尾线的压接处拉出，此类问题属于厂家的产品质量问题。

(3)跌落式熔断器运行年久，尤其是负荷长期较小的配变，熔丝管内有进水受潮而发生熔丝霉断的现象。

2对策2.1采购合格的产品。

2.2配置的熔丝容量应按有关规程规定选取：(1)变压器一次侧熔丝是作为变压器本身和二次侧出线故障的后备保护，与变电所出线开关继电保护的动作时间相配合，必须小于变电所出口断路器的开断时间，要求熔丝熔断而出口断路器不动作。

10kV跌落式熔断器掉管和熔断故障的解决方法探讨提出福建龙岩配电网挂网运行的10kV户外跌落式熔断器在实际运行中容易出现的问题、缺陷和故障，对熔断器异常掉管和不明原因熔断两种典型故障进行针对性地剖析、探讨并尝试解决，结合实际提出消缺、解决故障的措施和办法，提高熔断器在实际运行中的可靠性和稳定性。

标签：跌落式熔断器故障剖析措施10kV户外跌落式熔断器因结构简单、维护方便、使用可靠、有明显断开点的特点，被广泛安装在城、农配电网络上，保护10kV架空配电分支线路和配电变压器不受故障影响。

从福建龙岩供电系统近两年10kV线路事故统计发现，跌落式熔断器安装质量、维护不到位、老旧破损、异常掉管、熔丝不明原因熔断等情况导致熔断器失去通电、保护作用，扩大停电范围。

为此，结合多年配网管理经验，针对挂网运行的跌落式熔断器异常掉管、熔丝不明原因熔断的故障情况进行针对性地剖析，提出改进措施并加以实施，不断提高熔断器的运行可靠性，取得良好成效。

1 跌落式熔断器的结构、特点和运行原理熔断器安装在10kV配电线路分支线上，具备了隔离开关的功能，可缩小停电范围；安装在配电变压器上，可以作为配电变压器的主保护，配变和台区低压线路出现缺陷、故障时，投、切操作跌落式熔断器可形成一个明显的断开点，快速隔离故障的同时减少停电范围。

熔断器一般由绝缘子、上下接触导电系统和熔管等构成，其工作原理：①在正常运行时，将熔丝穿入熔管内，两端拧紧，并使熔丝位于熔管中间偏上方，上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起，用绝缘拉杆将上动触头推入上静触头内，成闭合状态（合闸状态）并保持这一状态；②当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置，达到切除故障段线路或故障设备的目的。

跌落式熔断器的常见故障及防范措施
跌落式熔断器是电路中常用的一种保护器件，它能够在电路发生故障时自动断开电路，保护电路和设备的安全。

但是，跌落式熔断器也存在一些常见的故障，如下：
1. 跳闸频繁：这可能是因为熔断器额定电流过小，或者是负载电流超过了熔断器的额定电流。

解决方法是更换符合负载电流要求的熔断器。

2. 熔丝烧断：这可能是因为熔丝材质或尺寸不合适，或者是负载电流过大。

解决方法是更换符合负载电流要求的熔丝，或者减小负载电流。

3. 熔丝老化：这可能是因为熔丝长时间工作使得熔丝老化，导致熔断器失效。

解决方法是定期更换熔丝，避免熔丝老化。

为了防范跌落式熔断器的故障，我们可以采取以下措施：
1. 选择符合负载电流要求的熔断器。

2. 定期检查熔丝的状态，如果发现熔丝老化或烧断，及时更换。

3. 避免负载电流过大，避免超过熔断器的额定电流。

跌落式熔断器在电路保护中起到了重要的作用，但是也需要我们关注其故障和防范措施，确保电路和设备的安全运行。

- 1 -。

跌落式熔断器的常见故障熔断器是一种用于保护电路的重要保险设备，常见的熔断器有熔丝式熔断器、跌落式熔断器等多种类型。

其中，跌落式熔断器具有熔断速度快、熔丝可拆卸、使用寿命长等优点，被广泛应用于工业、交通、航空、航天等领域。

然而，跌落式熔断器也会发生各种故障影响其正常工作。

本文将介绍跌落式熔断器的常见故障及解决方法。

1. 熔丝断裂跌落式熔断器的熔丝是其保险丝作用的关键部件，一旦熔丝断裂，熔断器就失去了保险作用，有可能导致电路过载、短路，甚至引起火灾。

常见的熔丝断裂原因包括：•过流过载。

当电路中的电流超过熔丝的额定电流时，熔丝会被加热，达到熔化点后烧断。

过大的瞬态电流也有可能烧断熔丝。

•振动、震动。

长时间使用或振动频繁的场合，熔丝会发生疲劳断裂。

•电弧。

电流突然间断，或开关分离时，容易产生电弧，熔丝被电弧击穿，导致断裂。

解决方法：•检查电路负载是否超过熔丝额定电流，如超过要更换更高的额定电流熔丝。

•选用品质好的熔丝，减少振动和电弧对熔丝的损害。

•定期检查熔丝是否熔断，及时更换熔丝，避免对电路的影响。

2. 跳闸失效跌落式熔断器的跳闸解除是一种重要的保护措施，防止过载、短路继续存在，保护电路的安全。

但是，如果跳闸失效，则无法正常工作，为安全带来隐患。

跳闸失效的原因主要有以下几点：•熔丝损坏。

当熔丝受到损坏，可能发生短路，熔断器不能正常跳闸。

•跳闸机构故障。

跌落式熔断器的跳闸机构负责熔丝烧断后的跳闸操作，如果机构故障，也会导致跳闸失效。

•电源故障。

如果跌落式熔断器的电源失效，无法正常供电，也会导致跳闸失效。

解决方法：•定期检查跳闸机构是否正常工作，发现异常及时维修。

•制定规范的使用维护保养制度，定期更换熔丝，保证熔丝在目前电路负荷工作下不受过大电流，避免熔断器丧失跳闸功能。

•确保电源的正常供电，防止跳闸失效。

3. 大电流熔断器反复跳闸跌落式熔断器有一定的额定电流范围，但有时会出现大电流熔断器反复跳闸现象，无法正常工作。

跌落式熔断器熔丝故障原因分析跌落式熔断器是一种特殊的保护装置，它主要用于保护电气系统中的电路和设备不受过流和短路等故障的影响。

在使用过程中，有时会出现熔丝故障的情况，这时需要对故障原因进行分析，及时采取措施进行处理。

跌落式熔断器熔丝的作用和类型跌落式熔断器是一种把熔断丝置于保险丝座内的熔断器，通过电路中的过流，熔断丝受热后会瞬间熔断，从而切断电路，起到保护作用。

根据不同的工作环境和要求，熔丝可以分为玻璃管熔丝、陶瓷熔丝、导线熔丝等不同类型。

熔丝故障的常见原因1. 过载故障熔断器是一个过载保护装置，在电路过载的情况下，熔丝会受到过大的电流冲击而熔断。

如果过载时间长或电气设备故障导致过载，熔丝可能会反复熔断，因此必须找到过载故障的原因，及时解决问题。

2. 短路故障短路是指电气设备中的两个电极或电路之间直接接触，其结果是电流瞬间大增。

在这种情况下，熔丝受到极大的电流作用，会瞬间熔断。

短路故障通常是由电线接触不良、电机绕组断路或损坏等原因引起的。

3. 熔断丝老化熔断丝在长期使用过程中会逐渐老化，特别是在高温、潮湿的环境条件下，熔断丝老化速度更快。

熔丝老化导致其电阻值增加，会使熔丝在正常电流下熔断，这时需要更换熔丝。

4. 安装位置不正确跌落式熔断器的安装位置很重要，如果安装位置有误或者安装不到位，会导致熔丝受到外力冲击而熔断。

因此，在安装跌落式熔断器时必须按照规定的位置安装，以确保其正常工作。

熔丝故障的处理方法当跌落式熔断器熔丝故障时，可以采取以下处理方法：1. 检查并解决过载故障过载是导致熔丝熔断的主要原因之一，所以必须检查电气设备是否过载，及时解决过载故障问题。

2. 检查并排除短路故障短路故障是导致熔丝熔断的另一个主要原因，必须检查电气设备是否存在短路故障，找到故障原因并及时处理。

3. 更换熔断丝如果熔断丝已经老化或受到外力损坏，需要及时更换熔断丝。

4. 检查并重新安装跌落式熔断器如果跌落式熔断器安装不到位，会导致外力冲击使熔丝熔断，此时需要检查并重新安装跌落式熔断器。

简析10kV跌落式熔断器故障1 概述跌落式熔断器是10kV配网系统中的主要设备之一，其可靠性、安全性、稳定性对于供电可靠性尤其重要。

10kV跌落式熔断器被广泛应用于架空线保护配电变压器或配电线路，经常因跌落式熔断器未能及时发挥作用，而造成变压器烧毁或10kV线路跳闸，因此对跌落式熔断器的使用必须予以重视。

本文通过对多年来收集、统计跌落式熔断器故障记录进行分析，参照大量跌落式熔断器的技术资料，深度剖析故障产生的各种原因，针对性地提出了一套检修处理方法，并对10kV跌落式熔断器提出了技术改良。

2 10kV跌落式熔断器故障原因分析配电变压器高压侧广泛采用10kV跌落式熔断器进行保护，实践证明这是一种经济、简便、有效的方法。

10kV跌落式熔断器作为变压器本体保护和二次侧出线故障的后备保护，当出现故障时能快速有效地起到保护。

然而当跌落式熔断器产品设计或质量问题及安装选用熔丝不当时，就会出现故障未及时发挥作用造成变压器烧废或10kV线路跳闸故障。

以下是发生在近期工作中的两个事件，通过深入剖析加深对10kV跌落式熔断器的认识与重视。

2.1 事件110kV江北线大通公用台变，低压母线短路引起跌落式熔管烧废，10kV路线开关跳闸事件。

群众反映当时台架发生爆炸，引起10kV江北线#4塔4T1开关、#43塔43T1开关同时跳闸。

通过分析原因，大通公用台变低压母线发生三相短路，10kV跌落式熔断在熔断时产生强大的电弧。

跌落式熔断器型号RW3-10，熔管内纸筒出现膨胀，内壁有皱褶，从而熔体（丝）熔断后熔丝压接套卡塞导致电弧未能快速吹灭，大电流下引起强电弧继而弧光短路，最终线路开关保护跳闸。

2.2 事件210kV塘口线北义公用台变，因跌落式熔丝选用不当及产品设计、质量缺陷，引起变压器烧废，10kV线路跳闸事件。

通过分析原因，跌落式熔丝选用过大，未能快速熔断保护，导致烧废变压，未能快速灭弧，熔管在电弧高温下点燃烧废及造成10kV线路开关越级跳闸。
