正确使用互感器校验仪互感器操作规程互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。
一、外磁场的影响在互感互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。
一、外磁场的影响在互感器校验仪的试验室里，对有关测量设备和供电设备，甚至对大电流的载流导线要进行合理布局，否则，将使互感器校验仪产生较大误差。
一般来说，至少要让互感器校验仪离开升流器与大电流导线不少于（3～15）米的距离。
二、接线方式在将标准互感器与被检互感器连接到互感器校验仪时，首先必需保证接线的极性正确。
否则，从取差电路取得的信号有可能不是两个电流（或电压）之差，而是两个电流（或电压）之和，易将互感器校验仪烧坏。
其次，还必需考虑互感器的高处与低处电位端。
对于电流互感器来说，只有当其初级电路中的L1端与次级电路中的K1端处于接近地电位时，测量其从L1端注入的电流与从K1端输出的电流，才代表该互感器的真实误差。
对于电压互感器来说，它的X端与x端处于低电位，而A端与Q端处于高电位，依据JJG314—1994规程，在检定时将标准互感器的a端与被检互感器a端短接在一起，而在两者的X端之间取其次级电压之差。
假如电位端的极性接反，则可能引起泄漏误差。
对于电流互感器与电压互感器而言，在精准度较高时（例如0.05级以上），这种因素的影响较为明显。
而在0.1级以下互感器上做试验时，影响相对较弱。
三、接地问题接地是减小泄漏电流影响的一种方法。
在接受互感器校验仪进行互感器的检定或阻抗导纳的测量时，无论对于电流互感器还是电压互感器，都要考虑将互感器校验仪的电路始终处于低电位状态，减小其对地的泄漏电流。
但是，对于电流互感器而言，在接受差值比较法进行检定时，又不允许将其K1端直接接地，因而要依据实在电路的实际情况选择合理的接地点。
测量用电流互感器检定规程本检定规程适用于额定频率为50(60)Hz的新制造、使用中和修理后的0.001-1级的测量用电流互感器（以下简称为电压互感器）的检定。
一技术要求１误差限值在额定频率、额定功率因数及二次负荷为额定二次负荷的２５％－１００％之间的任一数值，0.001－1级的测量用电流互感器的误差不得超过表１的误差限值。
对于满足特殊使用要求的0.2S级和0.5S 级电流互感器（额定二次电流仅限于５Ａ，需测量１％～１２０％额定电流下的误差），在二次负荷为额定负荷的２５％～１００％之间的任一值时，在额定频率下的误差应不超过表１－１所列限值。
对额定二次电流为５Ａ，额定负荷为５ＶＡ的互感器，其下限负荷为２.５ＶＡ。
表１注：1. 对额定二次电流为５Ａ，额定负荷为10ＶＡ或5VA的互感器，根据用户实际使用情况，其下限负荷允许为３.７５ＶＡ。
1. b7，允许按铭牌规定的技术条件进行检定，其检定结果应在证书的说明栏中具体注明检定情况。
电流互感器的实际误差曲线，必须超过下表所列误差限值连线所形成的折线围。
２被检电流互感器，必须符合本规程和相应的技术标准所规定的全部技术要求。
３在检定中，当电流互感器的一次绕组有电流时严禁断开二次回路。
表2二检定设备和条件４主要设备4.1 标准电流互感器或其它电流比例标准器（以下简称标准器）。
标准器的准确度级别及技术性能，应满足如下的要求：4.1.1 标准器应比被检定电压互感器高两个准确度级别:其实误差应不超过被检电流互感器误差限值的1/5.当标准器不具备上述条件时，可以选用比被检电流互感器高一个级别的标准器作为标准，此时，计算被检电流互感器的误差应按17.2款中的公式进行标准器的误差修正。
4.1.1 b5。
表34.1.3 在检定周期，标准器的误差变化不得大于差限值的1/3。
4.1.4 标准器必须具有法定机构的检定证书。
使用时的二次负荷实际值与证书上所标负荷之差应不超过±10%。
中华人民共和国国家计量检定规程JJG169-1993互感器校验仪Instrument Transformer Test Set1992—11—24发布1993—06—01实施国家技术监督局发布互感器校验仪检定规程Array verfication Regulation ofInstrument Transformer Test Set本检定规程经国家技术监督局于1992年11月24日批准，并自1993年6月1日起施行。
归口单位：国家高电压计量站起草单位：国家高电压计量站辽宁省计量测试技术研究所本规程技术条文由起草单位负责解释。
本规范主要起草人：刘庆余（辽宁省计量测试研究所）王乐仁（国家高电压计量站）参加起草人：杜汉玉（辽宁省计量测试研究所）王建（国家高电压计量站）目录一技术条件----------------------------------------------------（1）二检定条件----------------------------------------------------（1）三检定项目和检定方法-------------------------------------（2）四检定结果的处理和检定周期----------------------------（5）附录检定记录格式--------------------------------------------（6）互感器校验仪检定规程本规程适用于新制造、使用中和修理后的采用差值法原理且工作频率为50HZ的直角坐标型互感器校验仪（以下简称校验仪）的检定。
一技术要求1基本误差校验仪的基本误差不得超出下式给定范围：ΔX= + K ( X·a% + Y·a% +Dx)ΔY= + K ( X·a% + Y·a% +Dy) 式中：ΔX----同相分量基本误差允许值；ΔY----正交分量基本误差允许值；K----仪器常数；X----同相测量盘示值的绝对值；Y----正交测量盘示值的绝对值；Dx、Dy----测量盘最小分度值或量化值；a----校验仪准确度等级，分1，2，3三中。
测量用电流互感器检定规程本检定规程适用于额定频率为50（60）Hz的新制造、使用中和修理后的0.001-1级的测量用电流互感器（以下简称为电压互感器）的检定。
技术要求1误差限值在额定频率、额定功率因数及二次负荷为额定二次负荷的2 5%—100%之间的任一数值内，0.001 —1级的测量用电流互感器的误差不得超过表1的误差限值。
对于满足特殊使用要求的0.2S级和0.5S级电流互感器（额定二次电流仅限于5A, 需测量1%〜120%额定电流下的误差），在二次负荷为额定负荷的25%〜100%之间的任一值时，在额定频率下的误差应不超过表1-1所列限值。
对额定二次电流为5A,额定负荷为5VA的互感器，其下限负荷为2 .5VA O表注：1.对额定二次电流为5A,额定负荷为10VA或5VA的互感器，根据用户实际使用情况，其下限负荷允许为3 .7 5VA。
1. b7,允许按铭牌规定的技术条件进行检定，其检定结果应在证书的说明栏中具体注明检定情况。
电流互感器的实际误差曲线，必须超过下表所列误差限值连线所形成的折线范围。
2被检电流互感器，必须符合本规程和相应的技术标准所规定的全部技术要求。
3在检定中，当电流互感器的一次绕组中通有电流时严禁断开二次回路。
准 谡别比值 羞18率 因素颤定屯沆下的百分歎值甑定屯謊下的百力数值1 520100 120 1 5 2( JOO 120 0.2sC.75 0 36 0.2 0.2 0.243015It 10 10 0* 5$1. 50.75 0,50,50.6 GO30303C二检定设备和条件4主要设备4.1标准电流互感器或其它电流比例标准器（以下简称标准器） 。
标准器的准确度级别及技术性能，应满足如下的要求： 4.1.1标准器应比被检定电压互感器高两个准确度级别 ：其实误差应不超过被检电流互感器误差限值的1/5.当标准器不具备上述条件时，可以选用比被检电流互感器高一个级别的标准器作为标 准，此时，计算被检电流互感器的误差应按 17.2款中的公式进行标准器的误差修正。
电力互感器检定规程1范围本规程适用于安装在6kV及以上电力系统中用于计量与测量的电流、电压互感器以及组合互感器（简称电力互感器）的首次检定、后续检定和使用中的检验。
6kV以下电力系统中使用的电力互感器，如果不移离现场安装位置，也参照本规程检定。
2引用文献本规程引用以下文献：GB1207-2006电磁式电压互感器GB1208-2006电流互感器GB/T4703-2001电容式电压互感器使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述电力系统中使用的电流、电压互感器起着高压隔离和按比率进行电流电压变换作用，给电气测量、电能计量、自动装置提供与一次回路有准确比例的电流、电压信号。
电流互感器和电磁式电压互感器都是利用电磁感应原理，把一次绕组的电流和电压传递到电气上隔离的二次绕组。
电容式电压互感器则通过电容分压器把一次侧的高电压降低为中压，通过电抗器补偿容性内阻压降后经中压变压器传递到二次侧。
电流互感器的电流误差（比值差）力按下式定义：f1 = -l^~L×IOO% ⑴式中K/为电流互感器的额定电流比，/1为一次电流有效值，为二次电流有效值。
电流互感器的相位误差科定义为一次电流相量与二次电流相量的相位差，单位为“'”。
相量方向以理想电流互感器的相位差为零来决定，当二次电流相量超前一次电流相量时，相位差为正，反之为负。
电压互感器的电压误差〔比值差）心按下式定义：K u U2-U1 xl00%⑵=Ul式中KU为电压互感器的额定电压比，q为一次电压有效值，力为二次电压有效值。
电压互感器的相位误差与定义为一次电压相量与二次电压相量的相位差，单位为“'”。
相量方向以理想电压互感器的相位差为零来决定，当二次电压相量超前一次电压相量时，相位差为正，反之为负。
4计量性能要求4.1准确度等级电流互感器按准确度分为0.1、0.2S、0.2ʌ 0.5S、0.5ʌ 1级，电压互感器按准确度分为0.1、0.2、0.5、1级。

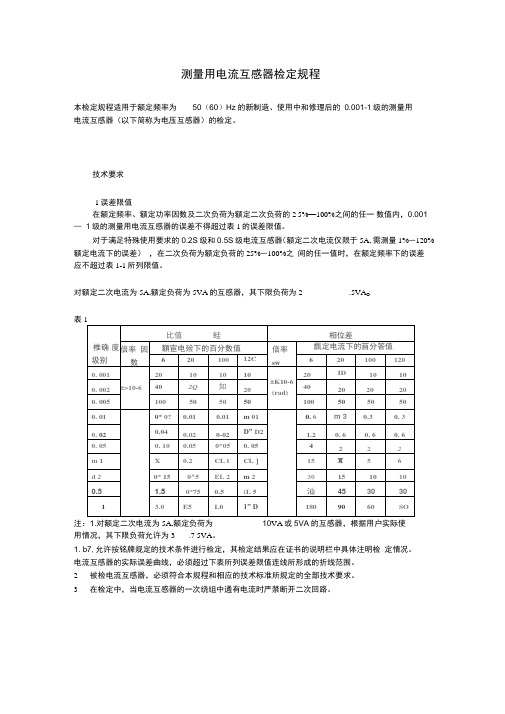

测虽用电流互感器检定规程本检定规程适用于额定频率为50（60）Hz的新制造、使用中和修理后的0.001-1级的测量用电流互感器（以下简称为电压互感器）的检定。
技术要求1误差限值在额定频率、额定功率因数及二次负荷为额定二次负荷的2 5 %— 1 0 0 %之间的任一数值内，0.001 - 1级的测量用电流互感器的误差不得超过表1的误差限值。
对于满足特殊使用要求的0.2S级和0.5S级电流互感器（额定二次电流仅限于5 A, 需测量1%〜1 2 0%额定电流下的误差），在二次负荷为额定负荷的2 5%〜100%之间的任一值时，在额定频率下的误差应不超过表1 -1所列限值。
对额定二次电流为5 A，额定负荷为5VA的互感器，其下限负荷为2 .5VA。
表1注：1.对额定二次电流为5 A,额定负荷为10VA或5VA的互感器，根据用户实际使用情况，其下限负荷允许为3 . 7 5VA。
1. b7,允许按铭牌规定的技术条件进行检定，其检定结果应在证书的说明栏中具体注明检定情况。
电流互感器的实际误差曲线，必须超过下表所列误差限值连线所形成的折线范围。
2被检电流互感器，必须符合本规程和相应的技术标准所规定的全部技术要求。
3在检定中，当电流互感器的一次绕组中通有电流时严禁断开二次回路。
准比值羞相位差悟宰因素逝定电恭下的百公致值侑率因素靛定电STFtfi百分数值152010012015J001200.2s C.75360.20.20.230151C10100* 5" 1. 50.750,50,5口.5GO4530303C检定设备和条件4主要设备4.1标准电流互感器或其它电流比例标准器（以下简称标准器）。
标准器的准确度级别及技术性能，应满足如下的要求：4.1.1标准器应比被检定电压互感器高两个准确度级别：其实误差应不超过被检电流互感器误差限值的1/5.当标准器不具备上述条件时，可以选用比被检电流互感器高一个级别的标准器作为标准，此时，计算被检电流互感器的误差应按17.2款中的公式进行标准器的误差修正。
电流互感器校验仪操作规程一、档位调节和选择打开校验仪电源开关，选择仪器面板上的按钮“比角差”和“测量”功能，根据读数要求选择测量精度，一般选择小数点后两位数即可，即“19.99‰”档。
二次电流档位应根据所测试的电流互感器的具体值来选择，电流互感器的二次电流是1A则选择“1A”档位，二次电流为5A则选择“5A”档位。
负载的选择同样应根据被测电流互感器的实际值进行选择，例如被测电流互感器为200/5 10P10 5VA功率因数cosφ=0.8（滞后），则应选择额定电流为5A负载箱，并转动调节旋钮到cosφ=0.8范围内的“5VA”档。
标准比对互感器的接线调节也要根据被测电流互感器的实际值进行接线，具体接线应根据标准比对互感器上的接线铭牌进行。
调节完成后，将标准比对互感器的P1端接线由被测电流互感器的P1面穿入，并与标准比对互感器的另一个一次端子连接形成回路。
二次接线也应形成对应关系，标准比对互感器的S1端子应与被测电流互感器的S1端相接，标准比对互感器的另一个二次线端子，应连接到被测电流互感器的被测变比对应抽头端子。
二、测量与读数转动调压器的调节手轮，并观察校验仪的右侧一次电流百分比读数，直至达到需要的百分数点。
读取当前一次电流下的比差（‰）和角差（′），并对比标准判断是否符合标准要求。
测试中若出现极性指示灯电流，蜂鸣器鸣叫，则说明被测互感器的P1面错误或二次线端子接反。
出现比差值过大超出测量范围，无法读数，则说明标准比对电流互感器的一次电流选择与被测电流互感器额定一次电流不符，或被测电流互感器的二次端子接线有误，或被测互感器为不良品。
三、维护保养测试完成后，先关闭电源，再将各导线收好。
日常定时清扫设备上的灰尘，保持干爽清洁。
ICS29.240Q/GDW 国家电网公司企业标准Q / GDW690—2011电子式互感器现场校验规范Specification for the site verification of electronic transformers2012-06-06发布2012-06-06实施国家电网公司发布Q / GDW690 — 2011目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 技术要求 (2)4.1 误差限值 (2)4.2 测量用电子式电压互感器 (2)5 校验设备和条件 (3)5.1 主要设备 (3)5.2 校验环境和条件 (4)6 校验项目和校验方法 (4)6.1 外观检查 (4)6.2 绝缘电阻试验 (4)6.3 工频耐压试验 (4)6.4 电子式互感器极性检查 (4)6.5 电子式互感器输出时间特性测试 (5)6.6 误差的测量 (5)7 校验周期 (9)8 校验结果的处理 (9)8.1 原始记录及保存时限 (9)8.2 非标准级别电子式互感器的定级 (9)8.3 被检电子式互感器的误差计算 (9)8.4 误差修约 (9)8.5 检验结果判断 (10)编制说明 (11)Q / GDW690 — 2011前 言为规范安装在6kV及以上电力系统中的电子式电压、电流互感器的新制造、使用中和修理后的现场校验，特制定《电子式互感器现场校验规范》。
本标准针对智能变电站电子式互感器的应用特点，重点规范了电子式互感器的现场校验的技术要求、校验设备和校验方法等内容。
本标准由国家电网公司智能电网部提出并解释。
本标准由国家电网公司科技部归口。
本标准起草单位：江苏省电力公司、浙江省电力试验研究院、天津市电力公司、重庆市电力公司。
本标准主要起草人：许扬、李震宇、包玉树、袁宇波、孙健、王忠东、卢树峰、卜强生、罗强、许灵洁、杨世海、邓洁清、张小易、高磊、黄浩声、宋亮亮、张佳敏。
电力互感器检定规程本规程适用于安装在6kV 及以上电力系统中用于计费与测量的电力互感器（包括电流、电压互感器以及组合互感器）的首次检定、后续检定和使用中的检验。
1 计量性能要求 1.1 准确度等级电流互感器的准确度为0.1、0.2S 、0.2、0.5S 、0.5、1级，电压互感器的准确度为0.1、0.2、 0.5、1级。
组合互感器按它所包含的电流、电压互感器的准确度分别定级。
1.2 误差电流互感器的电流误差（比值差）按下式定义：100(%)⨯-=PPS I I I I I K f （1） 电流互感器的相位误差δ定义为一次电流相量与二次电流相量的相位差，单位为min 。
相 量方向以理想电流互感器的相位差为零来决定，当二次电流相量超前一次电流相量时，相位差为正，反之为负。
电压互感器的电压误差（比值差）按下式定义：100(%)⨯-=PPS U U U U U K f （2）电压互感器的相位误差δ定义为一次电压相量与二次电压相量的相位差，单位为min 。
相 量方向以理想电压互感器的相位差为零来决定，当二次电压相量超前一次电压相量时，相位差为正，反之为负。
式（1）和（2）中，I K 为电流互感器的额定电流比，U K 为电压互感器的额定电压比，S I 为二次电流有效值，S U 为二次电压有效值，P I 为一次电流有效值，P U 为一次电压有效值。
1.3 基本误差在表1的参考条件下，电流互感器的误差不得超出表2给定的限值范围，电压互感器的误差不得超出表3给定的限值范围，实际误差曲线不得超出误差限值连线所形成的折线范围。
1.4 稳定性电力互感器在连续的两次周期检定中，其基本误差的变化，不得大于基本误差限值的1/2。
1.5 附加误差电力互感器的附加误差定义为检定时可不发生但在运行中存在的误差。
它可以由存在于运行工况的干扰项如高低温、剩磁、邻近效应引起，也可以由检定方法引起，如用低压法测量高压电流互感器的误差，用等安匝法测量多匝电流互感器的误差等。
互感器校验仪试行检定规程JJG 169-76本检定规程由辽宁省计量检定所负责起草，经国家标准计量局于1976年3月12日批准，并自1976年12月1日起施行。
互感器校验仪试行检定规程本规程适用于新制的、使用中的和修理后的采用差值法原理，使用频率为50HZ的互感器校验仪的检定。
互感器校验仪除按本规程进行检定外，尚应符合国家标准和有关规定。
一检定项目1 使用中的仪器受检项目包括：(1)外观、滑线变阻器及转换开关的检查；(2)极性指示器；(3)内附伏安表；(4)仪器灵敏度；(5)仪器的基本误差。
2 新生产的仪器除按第1条规定检定外，应增加以下受检项目；修理后的仪器可按实际情况增加相应的受检项目。
(1)标度盘一致性；(2)标度盘符号的正确性；(3)仪器示值与工作电流的无关性；(4)仪器给外接互感器引入的负载；(5)仪器的绝缘电阻及绝缘强度。
二检定方法及要求3 检定工作应在下述环境进行：(1)环境温度应在10～30℃范围内；(2)周围空气的相对湿度在80%以下；(3)因外界电磁场影响而引起的误差，不应超过被检仪器允许误差的1/10。
外界电磁场的影响可用下述方法进行检查：被检仪器在额定工作电流(或电压)下，与检定装置处于任一平衡测量状态时，记下检定装置的读数。
然后，将被检仪器的工作电流(或电压)改变180°的相位，再重新将检定装置调节至平衡并记下读数。
这时，前后两次读数之差，不应超过被检仪器允许误差的1/5。
(4)电源的频率波动范围应在50±0.5HZ以内，电源波形的失真度应小于5%。
4 外观、滑线变阻器及转换开关的检查(1)仪器在外观上应有必要的标志，不应有一般性的缺陷，如端钮等零件损坏，标度盘不够清晰等；(2)对于带有滑线变阻器结构的仪器，在调节时不应有过分摩擦和接触不良的现象。
为了检查滑线变阻器电刷之接触性能，可将万用表接至仪器的滑线变阻器各回路，万用表的转换开关置于测量电阻的位置。
当旋转滑线变阻器的接点时，万用表的指针不应有跳动现象。
(3)转换开关在旋转时不应有卡住现象，也不应有过大的活动间隙。
5 极性指示器的显示值应符合互感器校验仪技术指标的规定。
极性指示动作电流或动作电压的测量可分别按图1与图2所示的线路进行。
图中：△I--被检仪器差值电流回路的接线端；△U--被检仪器差值电压回路的接线端；A--0.5级电流表；V--0.5级电压表；B--交流电源(附调节设备)将线路按图1(或图2)接好后，被检仪器的转换开关应置于检定互感的位置。
然后缓慢地升起电流(或电压)，当极性指示器有显示时，仪表所指示的示值就是极性指示器的显示电流(或电压)。
6 内附伏安表的检定按JJG 124-71《电流表、电压表、功率表检定规程》(试用本)*的有关规定进行。
其准确度的级别应小于2.5级。
7 仪器的灵敏度应达到如下指示：当工作电流(或工作电压)处于最低的工作范围，在仪器最低量限使示值改变量相当于3倍最小分度值时，指零仪偏转不应小于10mm。
注：在本规程颁发前定型的互感器校验仪，如其灵敏度达不到本项技术指标，可按原产品技术条件要求，但在使用时应考虑由于仪器灵敏度不足带来的测量误差。
8 互感器校验仪的基本误差包括：同相分量的示值误差和相位误差；正交分量的示值误差和相位误差；同相分量的示值误差允许值可按公式(1)表示：正交分量的示值误差允许值可按公式(2)表示：式中：x--被检仪器同相分量的示值；y--被检仪器正交分量的示值；Dx--被检仪器同相分量的最小分度值；Dy--被检仪器正交分量的最小分度值；a--系数，与仪器精度等级相适应，一般为0.5、1、2；b--系数，一般为0.5、1、2；c--系数，一般为0.5、1、2。
同相分量的相位误差允许值用α表示，α一般为0.01、0.02、0.03弧度。
正交分量的相位误差允许值用β表示，β一般为0.02、0.05、0.10弧度。
注：在本规程颁发前定型的互感器校验仪，亦可按原技术条件要求。
9 对于各种采用差值法原理的互感器校验仪，本规程规定采用补偿法或比较仪法进行检定，也可采用本规程以外的其它检定方法，但无论采用哪种检定方法，检定装置的综合测量误差不应超过被检仪器允许误差的1/3。
如果对本规程以外检定方法的检定结果发生争议，以本规程规定的检定方法为准。
根据被检仪器的使用范围，检定应包括电流互感器测量回路、电压互感器测量回程、阻抗测量回路及导纳测量回路的检定。
被检仪器的示值误差可以以一种测量回路的任一量限作为全检量限，其作量限和其它回路的所有量限，只在该量限上限的100%、10%及与全检量限量大正、负相对误差点相对应的标度点进行检定。
被检仪器的相位误差只在各测量回路所有量限的上限进行检定。
对于新生产的或修理后的仪器，除在额定工作电流(或工作电压)下进行检定外，尚应根据技术条件的要求，在规定的电流(或电压)下检定其全检量限上限标度点的示值误差及相位误差。
在检定误差的同时，应根据标准仪器符合来检验被检仪器标度符号的正确性。
10 补偿法所谓补偿法，是以直角坐标交流电位计为标准，对互感器校验仪的各种测量回路分别进行整体检定的方法。
(1)检定电流互感器测量回路检定线路如图3所示。
图 3e-电流互感器; Ex-交流电位差计平衡时示值;Rn-交流电阻; △I-等效误差电流;A-监视电流表;B1-交流稳压电流(附调节设备);B2-交流稳压移相电源(附调节设备);I-被检仪器的工作电流回路接线端;a.零位示值误差的检定将被检仪器的同相和正交标度盘置于零位。
调节电源B1通入所需的工作电流。
然后调节电源B2的幅值和相位，使被检仪器的指零仪指零，再调节交流电位计的两个标度盘，使其指零仪指零。
记下交流电位计的两个标度盘的读数△Ux和△Uy,则被检仪器同相分量和正交分量的零位示值误差△f0(%)、△δ0()按下列公式计算：式中：Ken--电流互感器的额定变化；I2n--交流电位计的额定工作电流。
b.同相分量基本误差的检定将被检仪器同相标度盘置于某一被检示值f(%)，正交标度盘置于零位，操作步骤同上。
在检定线路调至平衡时，记下交流电位计两个标度盘的读数Ux和Uy，则被检仪器该点的实际值f0(%)按下式计算：该点的示值误差△f(%)及相位误差αf(弧度)分别按下式计算：式中：θ--交流电位计同相盘的相位误差(弧度)。
c.正交分量基本误差的检定将被检仪器的正交标度盘置于某一示值δ(')，同相标度盘置于零位，操作步骤同上。
在检定线路调至平衡时记下交流电位计两个标度盘的读数Ux和Uy，则被检仪器该点的实际值δ0(')按下式计算：该点的示值误差△δ(')及相位误差βδ(弧度)分别按下式计算：式中：ψ--交流电位计的相位误差(弧度)。
(2)检定电压互感器测量回程检定线路如图4所示。
a.零位示值误差的检定将被检仪器的同相和正交标度置于零位，调节电源B1通入所需的工作电压。
然后调节电源B2的幅值和相位，使被检仪器的指零仪指零。
再调节交流电位计两个标度盘，使其指零仪指零。
记下交流电位计两个标度盘的读数△Ux和△Uy，则被检仪器同相和正交标度盘的零位示值误差△f0(%)、△δ0(')分别按下列公式计算：图 4BZ--电压-电流变换器，其一次电压为被检仪器的额定工作电压，二次电压为交流电位计的额定工作电流，电阻r1、r2及电容C为其补偿电阻和电容；By--专用电压互感器；V--监视电压表；U--被检仪器的工作电压回路接线端式中：KZ--电压-电流变换器的变换系数；Ky--专用电压互感器的变化系数。
b.同相分量基本误差的检定将被检仪器同相标度盘置于某一被检示值f(%)，正交标度盘置于零位，操作步骤同上。
当检定线路平衡时，记下交流电位计两从此标度盘的读数Ux和Uy，则被检仪器该点的实际值f0(%)按下式计算：该点的示值误差△f(%)及相位误差αf(弧度)分别按下式计算：c.正交分量基本误差的检定将被检仪器的正交标度盘置于某一被检示值δ(')，同相标度盘置于零位，操作步骤同上。
当检定线路平衡时，记下交流电位计两个标度盘的读数Ux和Uy，则被检仪器该点的实际值δ0(')按下式计算：该点的示值误差△δ(')及相位误差βδ(弧度)分别按下列公式计算：(3)检定阻抗测量回路检定线路如图5所示。
图5F--交流标准分压箱；I--被检仪器的工作电流接线端；UZ--被检仪器的阻抗电位接线端a.零位示值误差的检定将被检仪器的同要和正交标度盘置于零位，调节电源B1通入所需的工作电源。
然后调节电源B2的幅值和相位，使被检仪器的指零仪指零。
再调节交流电位计的两个标度盘，使其指零仪指零，记下交流电位计两个标度盘的读数△Ux和△Uy，则被检仪器同相和正交标度盘零位示值误差△R0(Ω)、△x0(Ω)分别按下式计算：式中：Kp--交流分压箱F的分压系数。
b.同分量基本误差的检定将被检仪器同相标度盘置于某一被检示值R(Ω)，正交标度盘置于零位，操作步骤同上。
当检定线路平衡时，记下交流电位计两个标度盘的读数Ux和Uy，则被检仪器该点的实际值R0(Ω)按下式计算：该点的示值误差△R(Ω)及相位误差αR(弧度)分别按下式计算：c.正交分量基本误差的检定将被检仪器的正交标度盘置于某一被检示值x(Ω)，同相标度盘置于零位，操作步骤同上。
当检定线路平衡时记下交流电位计两个标度盘的读数Ux和Uy，则被检仪器该点的实际值x0(Ω)按下式计算：该点的示值误差△x(Ω)及相位误差βx(弧度)分别按下式计算：(4)检定导纳测量回路检定线路如图6所示。
图6Uy--被检仪器的工作电压接线端a.零位示值误差的检定将被检仪器的同相和正交标度盘置于零位，调节电源B1通入所需的工作电压。
然后调节电源B2的幅值和相位，使被检仪器的指零仪指零。
再调节交流电位计的两个标度盘，使其指零仪指零，记下交流电位计两个标度盘的读数△Ux和△Uy,则被检仪器同相和正交标度盘的零位示值误差△g0(Ω)、△b0(Ω)分别按下式计算：b.同相分量基本误差的检定将被检仪器同相标度盘置于某一被检示值g(Ω-1)，正交标度盘置于零位，操作步骤同上。
当检定线路平衡时，记下交流电位计两个标度盘的读数Ux和Uy，则被检仪器该点的实际值g0(Ω-1)按下式计算：该点的示值误差△g(Ω-1)及相位误差αg(弧度)分别按下式计算：c.正交分量基本误差的检定将被检仪器的正交标度盘置于某一被检示值b(Ω-1),同相标度盘置于零位，操作步骤同上。
当检定线路平衡时，记下交流电位计两标度盘的读数Ux和Uy，则被检仪器该点的实际值b0(Ω-1)按下式计算：该点的示值误差△b(Ω-1)及相位误差β(弧度)分别按下式计算：11 比较仪法所谓比较仪法，是以电流比较仪为标准，对互感器校验仪进行整体检定的方法。
