HEY-H全自动电流互感器校验仪

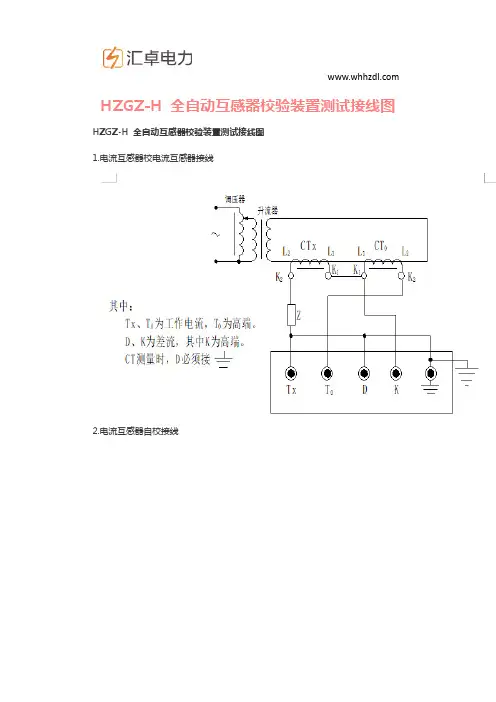

HZGZ-H 全自动互感器校验装置测试接线图HZGZ-H 全自动互感器校验装置测试接线图
1.电流互感器校电流互感器接线
2.电流互感器自校接线
3.双级电流互感器校电流互感器
4.电压互感器校电压互感器接线
注意：在做PT时，一次测大X必须可靠接地！
5.双级电压互感器校电压互感器
6.电压互感器自校接线
7.电压互感器校电压互感器接线图（高电位端测量接线方法）
8.测量阻抗
注意：测量阻抗时务必等调压器回零后再变换负载值.否则将危及仪器及设备安全9．测量导纳
注意：测量阻抗时务必等调压器回零后再变换负载值.否则将危及仪器及设备安全。

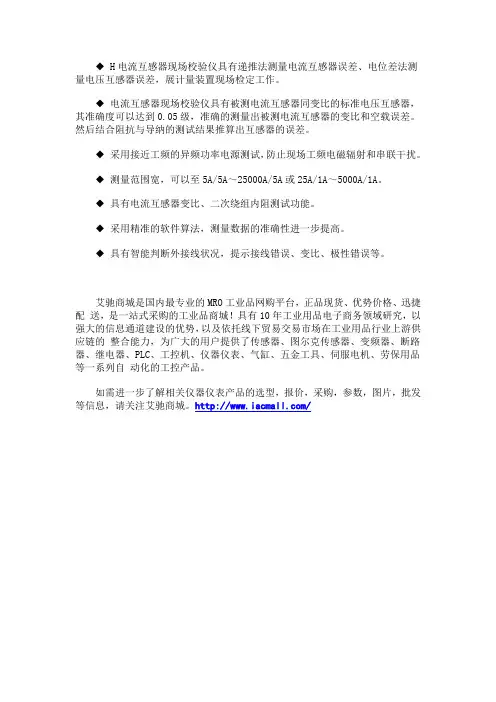

◆ H电流互感器现场校验仪具有递推法测量电流互感器误差、电位差法测量电压互感器误差，展计量装置现场检定工作。

◆电流互感器现场校验仪具有被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。

然后结合阻抗与导纳的测试结果推算出互感器的误差。

◆采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。

◆测量范围宽，可以至5A/5A～25000A/5A或25A/1A～5000A/1A。

◆具有电流互感器变比、二次绕组内阻测试功能。

◆采用精准的软件算法，测量数据的准确性进一步提高。

◆具有智能判断外接线状况，提示接线错误、变比、极性错误等。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

HZQL-H 电流互感器现场校验仪操作说明操作说明
1. 面板简介,如图
a.电流互感器测试接线柱：
有K1、K2（输出），K1、K2（输入），L1、L2（输入）接线端子。

b.电压互感器测试接线柱：有a、x、k、d及接线端子。

c.操作键盘。

d.电源插座及开关（注：电源插座中请使用2A保险丝）。

e.液晶显示及触摸屏。

f.热敏微型打印机
（注：请使用热敏纸打印，热敏纸规格：纸宽57.5±0.5mm，内装直径小于40mm，外装直径小于80mm）。

主界面介绍
主界面的显示如下图：
电流互感器：点击此图标将进入电流互感器误差检定和电流互感器变比内阻测试功能。

电阻/导纳：点击此图标将进入离线状态下的电流互感器的二次绕组内阻测量以及电压互感器的导纳测试功能。

电压互感器：点击此图标将进入电位差法测量电压互感器测试功能。

数据浏览：点击此图标将进入浏览仪器内部存储器中的各测试记录，可以进行数据的浏览以及删除、通讯等操作。

系统帮助：点击此图标将显示常用的测试线路图、常见问题的处理方法以及判断结论的方法。

系统设置：点击此图标将可以设置系统时间和液晶对比度，同时生产厂家可以设置仪器内部参数。

注1：时实显示系统时间，除数据浏览页外在其他界面中均会时实显示。

目录一、封面................................................................................................. 错误！未定义书签。

一、企业简介 (2)二、通用条款 (3)三、概述 (6)四、主要特点 (6)(一)、功能特点 (6)(二)、原理介绍 (7)(三)、技术参数 (7)五、面板说明 (8)六、使用说明 (9)七、检定与维修 (14)八、简易故障排除 (29)九、装箱清单 (29)一、企业简介国网电力科学研究院武汉南瑞有限责任公司（以下简称“武汉南瑞”）是国网电力科学院/南京南瑞集团公司全资子公司，在国家级东湖高新技术开发区注册的以输变电一次智能设备产业为主体，并为电网提供科研咨询和技术服务的高新技术企业。

公司拥有员工500余人，研究生及以上学历员工占总数的40%，中、高级专业技术职称员工占总数的41.5%。

依照现代企业制度建立公司治理结构，具有战略决策、人力资源、财务内控、研发创新、质量控制、生产制造、市场营销等多方面的管理体系。

科学的内部组织机构，完善、高效、合理的运行体系，使公司更加适应市场竞争的需要，保持持续的竞争优势和能力，不断获得快速发展的新空间。

公司十分重视产品质量的管理，顺利通过了ISO9001:2008版质量管理体系认证，公司还通过ISO14001:2004版环境管理体系认证）和OHSAS18001:1999版职业健康安全管理体系认证，在企业发展的同时关注人与自然的和谐可持续发展，关注企业安全生产和员工身心健康。

武汉南瑞始终把“以人为本、忠诚企业、奉献社会”的企业理念作为事业发展的基石。

为客户提供高压输变电技术及设备、电力（能）计量技术及设备、电磁兼容技术及设备、高压试验技术及设备、电力设备在线监测及状态检修技术及设备、合成绝缘电器设备、雷电监测定位系统工程及设备、防雷与接地、电力专用车、耐候性杆塔、高压套管、网络工程技术及电力自动化系统工程及设备、环保技术及设备、光纤通信技术、新能源、新技术及设备、电力技术的咨询、开发、服务及系统内技术培训；电力设备工程监理等业务。

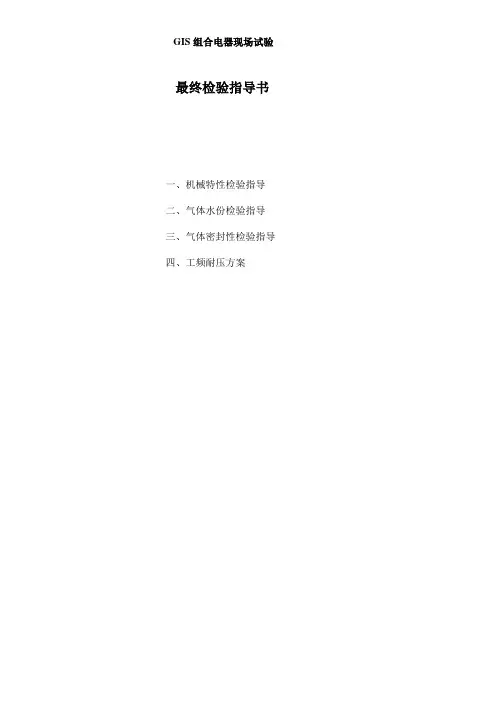

GIS组合电器现场试验最终检验指导书一、机械特性检验指导二、气体水份检验指导三、气体密封性检验指导四、工频耐压方案机械特性检验指导一、断路器试验1、产品总装完毕后，经过抽真空处理，充入SF6气体0．5PMa，检查各个部分螺钉是否紧固。

2、手动合分操作五次，检查各个部分螺钉有无松动，机构状况是否正常。

3、按照试验接线图，将试验线路接好，使用试验台及GKCHD410型开关机械特性测试仪进行试验。

4、在额定操作电压下(100％)对开关进行合闸、分闸操作5次，应可靠合分。

5、在低操作电压下(60％)对开关进行合闸操作5次，应可靠合闸。

6、在低操作电压下(50％)对开关进行分闸操作5次，应可靠分闸。

7、在高操作电压下(110％)对开关进行合闸操作5次，应可靠合闸。

在高操作电压下(120％)对开关进行分闸操作5次，应可靠8、在低操作电压下(30％)对开关进行分闸操作5次，应不能分闸。

9、在额定操作电压下(100％)对开关进行重合闸闸操作5次，应可靠完成。

10、在额定操作电压下(100％)对开关进行合闸、分闸操作，并进行拍图，按照KCHD410型开关机械特性测试显示记录合闸、分闸同期；合闸、分闸速度；应满足下表的技术条件：11、将断路器合闸，接地开关合闸，使用PCI u Q／3型回路电阻测试仪，分别测量A、B、C三极相柱两侧最接近灭弧室的接地开关，比较三相电阻值是否平衡，平衡说明产品装配合格，不平衡说明产品装配不合格。

隔离开关试验（GL、GR）1、产品总装完毕后，经过抽真空处理，充入SF6气体0．5PMa，检查各个部分螺钉是否紧固。

2、手动合分操作五次，检查各个部分螺钉有无松动，机构状况是否正常。

3、按照试验接线图，将试验线路接好，使用试验台及GKCHD410型开关机械特性测试仪进行试验。

4、额定操作电压下(100％)对开关进行合闸、分闸操作30次，应可靠合分。

5、额定操作电压下(100％)对开关进行合闸、分闸操作，并进行拍图，按照GKCHD410所示分别记录11、将隔离开关合闸，接地开关合闸，使用PCI u Q／3型回路电阻测试仪，分别测量A、B、C三极相柱两侧最接近隔离开关的接地开关，比较三相电阻值是否平衡，平衡说明产品装配合格，不平衡说明产品装配不合格。

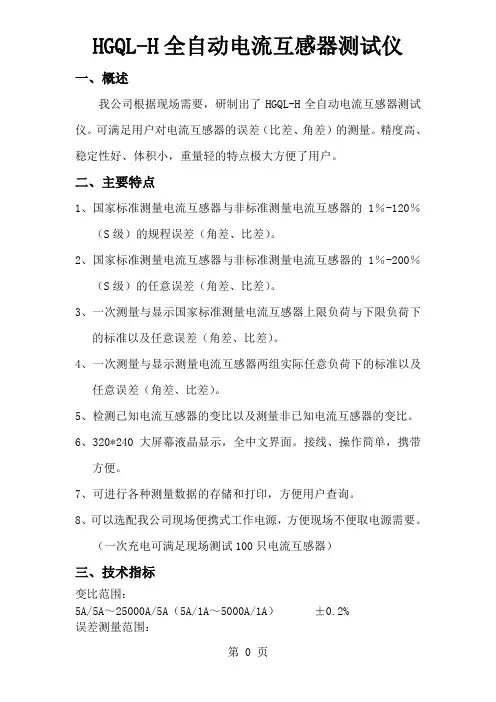

HGQL-H全自动电流互感器测试仪一、概述我公司根据现场需要，研制出了HGQL-H全自动电流互感器测试仪。

可满足用户对电流互感器的误差（比差、角差）的测量。

精度高、稳定性好、体积小，重量轻的特点极大方便了用户。

二、主要特点1、国家标准测量电流互感器与非标准测量电流互感器的1％-120％（S级）的规程误差（角差、比差）。

2、国家标准测量电流互感器与非标准测量电流互感器的1％-200％（S级）的任意误差（角差、比差）。

3、一次测量与显示国家标准测量电流互感器上限负荷与下限负荷下的标准以及任意误差（角差、比差）。

4、一次测量与显示测量电流互感器两组实际任意负荷下的标准以及任意误差（角差、比差）。

5、检测已知电流互感器的变比以及测量非已知电流互感器的变比。

6、320*240大屏幕液晶显示，全中文界面。

接线、操作简单，携带方便。

7、可进行各种测量数据的存储和打印，方便用户查询。

8、可以选配我公司现场便携式工作电源，方便现场不便取电源需要。

（一次充电可满足现场测试100只电流互感器）三、技术指标变比范围：5A/5A～25000A/5A（5A/1A～5000A/1A）±0.2%误差测量范围：5A/5A～10000A/5A（5A/1A～5000A/1A）极限误差：±0.05% 见下表：测量误差额定电流比差（±％）角差（±′）1% 0.15 105% 0.10 620% 0.08 4100% 0.05 2120% 0.05 2200% 0.05 2详细说明见“附一”稳定度0.03 2详细说明见“附二”直流电阻： 0.0-0.1Ω±3％0.1-50Ω±1%CT二次负荷： 1Ω－25Ω±2％工作条件： AC 220V ±10%/50Hz ±2%环境温度： 0－40℃环境湿度： 25℃时<85%整机重量：≤5Kg整机体积： 370mm×280mm×160mm四、操作说明开机，显示界面：任意键，进入主菜单：其中：“测量”――仪器主要测量功能；“存储记录”――以往存储记录的查询；“系统设置”――时间以及调试数据设置。

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器参数的仪器。

本操作规程旨在提供互感器测试仪的正确操作方法，以确保测试结果准确可靠。

二、设备准备1. 确保互感器测试仪处于正常工作状态，并连接到电源。

2. 检查互感器测试仪的各个部件是否完好，如显示屏、按键、接口等。

3. 准备好测试所需的互感器样品，并确保其符合测试要求。

三、操作步骤1. 打开互感器测试仪的电源，并等待仪器启动。

2. 在仪器的显示屏上选择相应的测试模式，如电压互感器测试、电流互感器测试等。

3. 将待测试的互感器样品正确连接到互感器测试仪上，确保连接稳固可靠。

4. 根据测试要求，设置测试参数，如测试电压、测试频率等。

5. 点击开始测试按钮，互感器测试仪将开始对样品进行测试。

6. 在测试过程中，仔细观察仪器显示屏上的测试结果，确保数据准确无误。

7. 测试完成后，将测试结果记录下来，并保存在相应的文件中。

8. 断开互感器样品与互感器测试仪的连接，并关闭仪器的电源。

四、注意事项1. 在操作互感器测试仪之前，必须熟悉仪器的使用说明书，并按照说明书的要求进行操作。

2. 在操作过程中，应注意安全，避免触碰高压部件，以免发生触电事故。

3. 在测试过程中，应保持测试环境的稳定，避免干扰对测试结果的影响。

4. 如果发现仪器存在故障或异常情况，应立即停止使用，并及时联系维修人员进行修理。

5. 定期对互感器测试仪进行维护和校准，以确保其性能和测试结果的准确性。

五、总结互感器测试仪是一种重要的测试工具，正确操作和使用对于保证互感器参数的准确性至关重要。

本操作规程详细介绍了互感器测试仪的操作步骤和注意事项，希望能对使用者提供帮助，确保测试工作的顺利进行。

在使用过程中，如有任何疑问或问题，请及时咨询相关专业人员。

电流互感器校验仪操作规程一、档位调节和选择打开校验仪电源开关，选择仪器面板上的按钮“比角差”和“测量”功能，根据读数要求选择测量精度，一般选择小数点后两位数即可，即“19.99‰”档。

二次电流档位应根据所测试的电流互感器的具体值来选择，电流互感器的二次电流是1A则选择“1A”档位，二次电流为5A则选择“5A”档位。

负载的选择同样应根据被测电流互感器的实际值进行选择，例如被测电流互感器为200/5 10P10 5VA功率因数cosφ=0.8（滞后），则应选择额定电流为5A负载箱，并转动调节旋钮到cosφ=0.8范围内的“5VA”档。

标准比对互感器的接线调节也要根据被测电流互感器的实际值进行接线，具体接线应根据标准比对互感器上的接线铭牌进行。

调节完成后，将标准比对互感器的P1端接线由被测电流互感器的P1面穿入，并与标准比对互感器的另一个一次端子连接形成回路。

二次接线也应形成对应关系，标准比对互感器的S1端子应与被测电流互感器的S1端相接，标准比对互感器的另一个二次线端子，应连接到被测电流互感器的被测变比对应抽头端子。

二、测量与读数转动调压器的调节手轮，并观察校验仪的右侧一次电流百分比读数，直至达到需要的百分数点。

读取当前一次电流下的比差（‰）和角差（′），并对比标准判断是否符合标准要求。

测试中若出现极性指示灯电流，蜂鸣器鸣叫，则说明被测互感器的P1面错误或二次线端子接反。

出现比差值过大超出测量范围，无法读数，则说明标准比对电流互感器的一次电流选择与被测电流互感器额定一次电流不符，或被测电流互感器的二次端子接线有误，或被测互感器为不良品。

三、维护保养测试完成后，先关闭电源，再将各导线收好。

日常定时清扫设备上的灰尘，保持干爽清洁。

概述武汉世纪华胜科技有限公司专业从事电力仪器仪表开发生产和销售，公司自主开发的RX 系列便携式CT 、PT 伏安特性.变比.极性综合测试仪。

（现有产品：单功能伏安特性测试仪；手动伏安特性、变比、极性测试仪；全自动伏安特性、变比、极性测试仪）。

全自动互感器综合测试仪，是专门为试验互感器伏安特性、5%和10%的误差曲线、二次侧回路检查、变比和极性判别而设计，仅需设定最高测试电压、电流和步长，装置将自动升压，自动将伏安特性曲线描绘出来，省去手动调压、人工记录、描曲线等繁琐劳动。

快捷、简单、方便。

若单机不能满足测试要求，可外接升压器进行试验。

是一台性能价格比较高的多功能试验仪器。

其性能独特，该仪器目前在国内处于领先水平。

公司拥有标准厂房，一批专业技术人员从事电力仪表的销售及售后服务、技术支持工作，优质的产品质量及完善的售后服务在用户中有着良好的口碑。

公司产品用户涉及电业局、电厂、电力工程公司、煤炭企业、钢铁企业等领域。

日行风格：一心一意。

日行精神：写我们所做的，做我们所写的。

日行目标：把小产品做大，把大产品做成大家的产品。

注意事项1. 为了保护人身及设备安全，使用前请详细阅读使用说明书，并严格按说明书要求规范操作。

2. 为保证仪器工作的可靠性，请勿将仪器左右侧的散热孔堵塞。

3. 不要让任何异物掉入机箱内，以免发生短路。

4. 试验之前请将仪器可靠接地。

5. 做CT 变比试验时，请将CT 二次绕组的接地线断开。

6. 做PT 伏安特性时，请将被测PT 的一次绕组的零位端接地。

7. 如主机不能与电脑进行通讯时，请检查你的电脑串口是否设置为COM1 口。

8. 主机最多可保存45 组数据，掉电后数据不丢失。

本公司保留对此说明书修改的权利。

产品与说明书不符之处，以实际产品为准。

若在使用中存在技术问题，请与公司联系。

目录第一章产品王要特点..……第二章主要技术参数...........1装置面板结构说明•…第三章单机运行软件操作方法・1旋转鼠标使用方法…2主菜单………………3CT 伏安特性试验………3.1 CT伏安特性试验的软件界面......................................3.2 CT伏安特性试验方法............................................3.3使用主机单机试验 ..........................................3.4使用外部升压器试验 ............................................ ..3.5测试结果操作说明 .............................................. ..3.6误差曲线 .............................................3.7查阅以前所保存的测试数据..................................4.0 CT 变比极性试验 ..............................................4.1 CT 变比极性试验的软件界面......................................4.2 CT 变比试验接线................................................4.3 CT变比试验方法..............................................4.4 CT二次侧回路检查..............................................4.5 PT伏安特性试验方法......................................4.6 PT 变比极性试验方法.......................................... .4.7交流耐压测试方法 ..................................5 PC机操作软件使用说明 ..........................................附录1 故障维护................. ....附录2 如何更换打印纸....................................附录3 售后服务承诺..................................................第一章：RX842 全自动互感器特性综合测试仪主要特点1. 仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。

HZQL-H 电流互感器现场校验仪系统设置数据浏览功能仪器可以共存储1000条互感器检定数据，压降测试数据以及负荷测试数据，用户可以浏览这些测试数据。

数据浏览界面如下。

存储号56：指该记录存储在仪器内的物理地址，用户可以直接输入存储编号查找对应存储的测试数据。

上一纪录：浏览当前存储编号上一条的测试记录。

下一纪录：浏览当前存储编号下一条的测试记录。

删除：删除当前的测试记录。

删除所有：删除所有在仪器内部的数据，操作前请用户再三确认是否删除。

删除后数据将不可恢复。

退出：点击该按钮返回上一级界面（电压互感器测试接线图界面）。

显示时间：液晶上显示的时间是该记录存储时刻的时间，也就是测试时间。

注1：用户若要退出该浏览界面请按“退出”键。

注2：如果浏览的数据是不存在，仪器则显示“无测试数据！”。

系统帮助该功能主要向用户介绍一些常用的测试线路，结论是判断的依据等常用的信息，方便用户快速使用该仪器。

各界面如下： 上一界面为使用该仪器时的注意事项，务必仔细阅读，仪器出现不正常现象时请与本公司联系。

此界面为电流互感器和电压互感器规程中的基本误差限值表格。

系统设置在此功能中，用户可以自行设置系统的时间，液晶的对比度。

界面显示如下：厂家参数设置及密码：厂家设置仪器的参数以及进入设置界面需要输入的密码。

退出：点击该按钮返回上一级界面（主界面）。

注意事项1. 使用该仪器时出现任何不正常现象请关闭电源并重新启动仪器使用。

2. 使用本仪器测试电压互感器和电流互感器时请严格遵照本说明书提供的测试线路进行测试。

3. 请不要自行对本仪器进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。

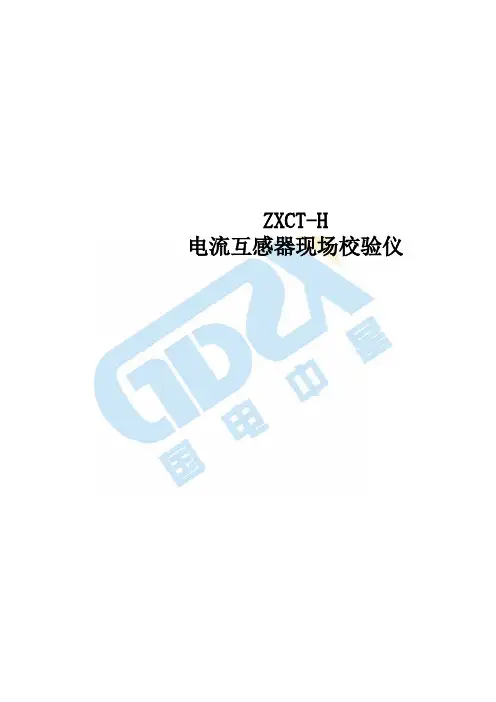

ZXCT-H电流互感器现场校验仪目录一、产品简介 (2)二、产品特点 (2)三、技术指标 (3)四、操作指南 (5)五、界面介绍 (6)六、主界面操作介绍 (7)1.误差测试功能选择界面 (7)2.直流电阻界面介绍 (9)3.变比测试界面介绍 (10)4.任意点功能界面介绍 (11)5.辅助功能界面介绍 (12)6.数据中心界面介绍 (13)7.系统设置界面介绍 (14)七、注意事项 (15)八、装箱清单 (15)一、产品简介发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。

为保证计量准确，必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。

本公司的ZXCT-H电流互感器现场校验仪是以高端测试技术，大规模电子线路设计以及符合国家相关规程研制出来的。

它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。

二、产品特点1.本仪器同时具有递推法测量电流互感器误差,方便现场开展计量装置现场检定工作。

2.现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

3.本仪器内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。

然后结合阻抗与导纳的测试结果推算出互感器的误差。

4.采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。

5.测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。

6.具有电流互感器变比、二次绕组内阻测试功能。

7.采用800×600高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。

一、变压器测试仪器●01. HRJF-H 数字式局部放电检测系统●02. NRBX 变压器绕组变形测试仪●03. NRZB-H 变压器综合测试台●04. NRZDC-10A 三通道变压器直流电阻测试仪●05. NRZDC-1A 直流电阻快速测试仪（1A）●06. NRZDC-2A 直流电阻快速测试仪（2A）●07. NRZDC-3A 直流电阻快速测试仪（3A）●08. NRZDC-5A 直流电阻快速测试仪（5A）●09. NRZDC-10A 直流电阻快速测试仪（10A）●10. NRZDC-20A 直流电阻快速测试仪（20A）●11. NRZDC-40A 直流电阻快速测试仪（40A）●12. NRZDC-50A 直流电阻快速测试仪（50A）●13. NRBZ-II 全自动变比组别测试仪●14. NRRC 变压器容量测试仪●15. NRBLX-J 变压器空载负载特性测试仪●16. NRRLX-G 变压器容量及空载负载测试仪●17. NRJSC 绝缘油介质损耗测试仪●18. AI6000 全自动抗干扰异频介损测试仪●19. NRMD-H 全自动SF6 密度继电器校验仪●20. NRJL-III 高精度SF6 气体检漏仪●21. NRWS-H 智能微水测量仪●22. NRJJ-80 全自动绝缘油介电强度测试仪（单杯）●23. NRZIJJ-G 全自动绝缘油介电强度测试仪（单杯）●24. NRZIJJ-S 全自动绝缘油介电强度测试仪（三杯）二、二次回路/开关测试仪器●01. NRYXQ 综合移相器●02. NRFA-V 互感器伏安变比极性综合测试仪●03. NRFA-IV CT 伏安变比极性综合测试仪●04. HGQT-H 互感器多功能测试仪●05. NRCT-100 互感器变比极性测试仪（离线）●06. SMG2000B 数字双钳相位伏安表●07. SMG2000E 数字双钳相位伏安表●08. SMG3010 便携式三相相位伏安表●09. NRDQ-I 全自动电容电流测试仪●10. NRDQ-C 全自动电容电桥测试仪●11. NRCT-35 高压CT变比测试仪●12. NRRG-H 全自动电容电感测试仪●13. NR702 微机继电保护校验仪●14. NR802 微机继电保护校验仪●15. NRJBC-V 继电保护校验仪（手动）●16. NRJBC-III 全自动继电保护校验仪●17. NRGKC-H 高压开关断路器机械特性测试仪●18. NRGKC-G 高压开关断路器机械特性测试仪●19. NRZK-IV 真空开关真空度测试仪●20. NRBYKC-2000 变压器有载开关测试仪●21. NRHLY-100A 回路电阻测试仪●22. NRHLY-100A 回路电阻测试仪（带打印）●23. NRHLY-200A 回路电阻测试仪●24. NRGK-G 高低压开关柜通电试验台●25. NRGK-H 高低压开关柜通电试验台三、核相器/电缆故障/避雷器测试仪器●01. FRD 系列高压核相器●02. TAG-8000 无线高压核相器●03. NR-DL 电缆故障测试仪●04. NRDL-H 电缆识别仪●05. NRXL-H 输电线路故障距离测试仪●06. NRYBL-V 氧化锌避雷器特性测试仪●07. MOA-30KV 氧化锌避雷器直流参数测试仪●08. NRFZ-II 避雷器放电计数器检验仪●09. NRFC-2G 防雷元件测试仪四、交直流高压试验设备/分压器（数字高压表）●01. ZGS-Q 系列直流高压发生器●02. ZGS-GW 系列高稳定直流高压发生器●03. ZGF 系列直流高压发生器●04. NRVLF-H 超低频交流耐压装置●05. NRYTM-B 绝缘靴（手套）耐压试验装置（自动）●06. NRYTM-A 绝缘靴（手套）耐压试验装置（手动）●07. SBF 三倍频变压器●08. YDJZ 系列油浸式试验变压器●09. GTB 系列干式试验变压器●10. YDQ 系列充气式试验变压器●11. CX/CT 系列操作箱（台）●12. NRNY 系列全自动工频耐压控制箱（台）●13. NRNY 便携式工频耐压测试仪●14. DDG 系列大电流发生器●15. SGB 系列数字高压表●16. FRC 系列交直流分压器●17. NR系列脉冲分压器●18. 变电站电器设备交流耐压谐振装置●19. BPXZ 便携式电缆耐压试验装置●20. FDG 发电机交流耐压谐振装置五、电力计量检定设备●01. NRGZ-H 全自动互感器校验装置●02. HEY-H 智能型互感器校验仪●03. HGQL-H 电流互感器现场校验仪●04. HGQL-H 电压互感器现场校验仪●05. NRFA-V 互感器伏安变比极综合测试仪●06. NRYFH-H 二次负荷在线测试仪●07. NRYJC-H 二次压降全自动测试仪●08. HGQF-C 二次压降及负荷测量仪●09. HJ 系列标准电压互感器●10. HL 系列标准电流互感器●11. FY98 互感器负荷箱●12. SL 系列生流器●13. NRCT-300 多功能电能表现场校验仪六、接地电阻/绝缘电阻（兆欧表）系列●01. NR3000 双钳多功能接地电阻测试仪●02. ETCR2000 钳形接地电阻测试仪●03. NR3571 接地电阻测试仪●04. NRDWG-III 大型地网接地电阻测试仪（3A）●05. NRDWG-V 大型地网接地电阻测试仪（5A）●06. JDF1000 直流系统接地故障测试仪●07. NRDT-10A 接地引下线导通测试仪●08. BC2000 智能双显绝缘电阻测试仪（两档）●09. BC2010 智能双显绝缘电阻测试仪（四档）●10. DMH2550 指针式绝缘电阻测试仪（2500V/5000V）●11. DMH2501 指针式绝缘电阻测试仪（2500V）●12. DMH2520 指针式绝缘电阻测试仪（500V/1000V/2500V）●13. DMH2503 指针式绝缘电阻测试仪（5000V/10000V）●14. 3123 指针式绝缘电阻测试仪(5000V/0000V)●15. 3121 指针式绝缘电阻测试仪（2500V）●16. 3122 指针式绝缘电阻测试仪（5000V）●17. NR3600 数字兆欧表（2500V）●18. NR3610 数字兆欧表（5000V）●19. NR2678 水内冷发电机绝缘电阻测试仪七、其他检修设备●01. NRFZ-H 发电机转子交流阻抗测试仪●02. NRYMC 智能电导盐密测试仪●03. NRJYZ-C 绝缘分子分布电压测量仪●04. FDB 放电保护球隙●05. MAS-II 数字微安表●06. DDG 大电流导线。

HEY-H智能型互感器校验仪————————————————————————————————作者：————————————————————————————————日期：HEY—H智能型互感器校验仪1、电流互感器：电流互感器和变压器很相似，变压器接在线路上，主要用来改变线路的电压，而电流互感器接在线路上，主要用来改变线路的电流,所以电流互感器从前也叫做变流器。

后来，一般把直流电变成交流电的仪器设备叫做变流器，把改变线路上电流大小的电器,根据它通过互感的工作原理，叫做电流互感器。

线路上为什么需要变电流呢？这是因为根据发电和用电的不同情况，线路上的电流大小不一，而且相差悬殊，有的只有几安，有的却大至几万安.要直接测量这些大大小小的电流，就需要根据线路电流的大小,制作相应为几安直到几万安不同的许多电流表和其他电气仪表。

这样就会给仪表制造带来极大的困难.此外，有的线路是高压的，例如22万伏或1万伏等高压输电供电线路，要直接用电气仪表测量高压线路上的电流,那是极其危险的,也是绝对不允许的。

如果在线路上接入电流互感器变电流，那么就可以把线路上大大小小的电流,按不同的比例，统一变成大小相近的电流。

只要用一种电流规格的电气仪表，例如通用的电流为5A的电气仪表，就可以通过电流互感器，测量线路上小至几安和大至几万安的电流。

同时电流互感器的基本结构和变压器很相像，它也有两个绕组，一个叫原边绕组或一次绕组；一个叫副边绕组或二次绕组.两个绕组之间有绝缘，使两个绕组之间有电的隔离。

电流互感器在运行时一次绕组W1接在线路上，二次绕组W2接电气仪表，因此在测量高压线路上的电流时，尽管原边电压很高,但是副边电压却很低,操作人员和仪表都很安全。

A 被测线路电流互感器W1W2图1 电流互感器原理线路由此可见，电流互感器除了可以将线路上大小不一的电流变成一定大小的电流,以便于测量之外，还可以起到与线路绝缘的作用，以保证操作人员和仪表的安全。
