探讨计量用电流电压互感器的检定和校验

测量用电流互感器检定规程本检定规程适用于额定频率为50(60)Hz的新制造、使用中和修理后的0.001-1级的测量用电流互感器（以下简称为电压互感器）的检定。

一技术要求１误差限值在额定频率、额定功率因数及二次负荷为额定二次负荷的２５％－１００％之间的任一数值内，0.001－1级的测量用电流互感器的误差不得超过表１的误差限值。

对于满足特殊使用要求的0.2S级和0.5S 级电流互感器（额定二次电流仅限于５Ａ，需测量１％～１２０％额定电流下的误差），在二次负荷为额定负荷的２５％～１００％之间的任一值时，在额定频率下的误差应不超过表１－１所列限值。

对额定二次电流为５Ａ，额定负荷为５ＶＡ的互感器，其下限负荷为２.５ＶＡ。

表１注：1. 对额定二次电流为５Ａ，额定负荷为10ＶＡ或5V A的互感器，根据用户实际使用情况，其下限负荷允许为３.７５ＶＡ。

1. b7，允许按铭牌规定的技术条件进行检定，其检定结果应在证书的说明栏中具体注明检定情况。

电流互感器的实际误差曲线，必须超过下表所列误差限值连线所形成的折线范围。

２被检电流互感器，必须符合本规程和相应的技术标准所规定的全部技术要求。

３在检定中，当电流互感器的一次绕组中通有电流时严禁断开二次回路。

表2二检定设备和条件４主要设备4.1 标准电流互感器或其它电流比例标准器（以下简称标准器）。

标准器的准确度级别及技术性能，应满足如下的要求：4.1.1 标准器应比被检定电压互感器高两个准确度级别:其实误差应不超过被检电流互感器误差限值的1/5.当标准器不具备上述条件时，可以选用比被检电流互感器高一个级别的标准器作为标准，此时，计算被检电流互感器的误差应按17.2款中的公式进行标准器的误差修正。

4.1.1 b5。

表34.1.3 在检定周期内，标准器的误差变化不得大于差限值的1/3。

4.1.4 标准器必须具有法定机构的检定证书。

使用时的二次负荷实际值与证书上所标负荷之差应不超过±10%。

【电力技术】电流、电压互感器极性的规定意义及检测方法1相量的起因大家知道，我们的发电机原理是导体切割磁力线产生电动势，而发电机定子绕组的三相排列是按照三相平均分360度排列的，随着发电机转子的转动，感应出三相电动势。

发电机顺时针转动，就产生了A相超前B相1200的相位，B相超前C相1200的相位，C相超前A 相1200的相位，发电机每分钟转动3000转，那么每秒转数就是3000/60秒=50周，这个就是我们说的50HZ的来由，反过来，每转一周的时间（T=1/f）就是1/50=0.02秒就是20毫秒，也就是说完成一个360度的变化需要20毫秒。

下面我们可以形象的从相量图和波形图看出相位关系。

当电动势作用在负载上时，由于负载的性质由电阻、电感、电容组成的阻抗决定，使得电流与电压之间表现出不同的相位：下面我们就沿着这个主线进一步分析相量在保护中的应用2电流、电压互感器减极性标记的含义及意义1电流、电压互感器减极性标记的含义及意电压互感器的接线及极性是保证全站所有保护相量正确的最基本的因素，所有需要判断方向的保护都必须首先要求电压极性正确，为了统一标准，我们现在规定：所有电压互感器不论是新投，还是因某种原因检修更换二次线，都必须保证电压互感器二次从极性端正出，也就是说电压互感器正极性。

请看如下示意图1-1：保证了电压互感器的正极性，就为我们在考虑变电站内各个保护装置的方向以及在带负荷测相量的时候，提供了一个基础，因为就算有的保护装置不需要判别方向，也需要通过电流、电压之间的相位关系来确定电流互感器极性是否正确，当做这个工作的时候，我们需要关注的是流经保护安装处的负荷性质、潮流流向、电压互感器极性，只有采集好全部信息，才能确定保护二次回路的接线的正确性。

因此，我们规定：要求电压互感器的正极性。

从上图中可以看出电压互感器一次电流从一次线圈的极性端流入，这个不是刻意做的，而是一次必须要这么接线，这是一次安装的工艺所必须的，那么二次线圈的引出线就必须从极性端引出，非极性端结成N线在主控室一点接地，这样就能保证电压互感器UA、UB、UC的正极性。

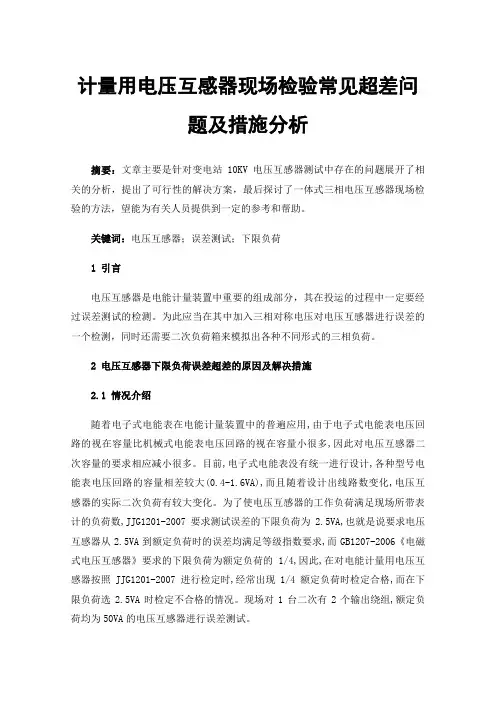

计量用电压互感器现场检验常见超差问题及措施分析摘要：文章主要是针对变电站10KV电压互感器测试中存在的问题展开了相关的分析，提出了可行性的解决方案，最后探讨了一体式三相电压互感器现场检验的方法，望能为有关人员提供到一定的参考和帮助。

关键词：电压互感器；误差测试；下限负荷1引言电压互感器是电能计量装置中重要的组成部分，其在投运的过程中一定要经过误差测试的检测。

为此应当在其中加入三相对称电压对电压互感器进行误差的一个检测，同时还需要二次负荷箱来模拟出各种不同形式的三相负荷。

2电压互感器下限负荷误差超差的原因及解决措施2.1情况介绍随着电子式电能表在电能计量装置中的普遍应用,由于电子式电能表电压回路的视在容量比机械式电能表电压回路的视在容量小很多,因此对电压互感器二次容量的要求相应减小很多。

目前,电子式电能表没有统一进行设计,各种型号电能表电压回路的容量相差较大(0.4-1.6VA),而且随着设计出线路数变化,电压互感器的实际二次负荷有较大变化。

为了使电压互感器的工作负荷满足现场所带表计的负荷数,JJG1201-2007要求测试误差的下限负荷为2.5VA,也就是说要求电压互感器从2.5VA到额定负荷时的误差均满足等级指数要求,而GB1207-2006《电磁式电压互感器》要求的下限负荷为额定负荷的1/4,因此,在对电能计量用电压互感器按照JJG1201-2007进行检定时,经常出现1/4额定负荷时检定合格,而在下限负荷选2.5VA时检定不合格的情况。

现场对1台二次有2个输出绕组,额定负荷均为50VA的电压互感器进行误差测试。

2 2原因分析电压互感器设计时的误差主要包括匝数补偿误差、空载激磁误差和二次负荷误差。

按照GB1207-2006的规定,制造厂在设计互感器时,为节省材料和成本,一般会让互感器额定负荷下的比值差与1/4额定负荷下的比值差变化15个化整单位,按线性影响计算,1/4额定负荷的变化对比值差影响就是5个化整单位。

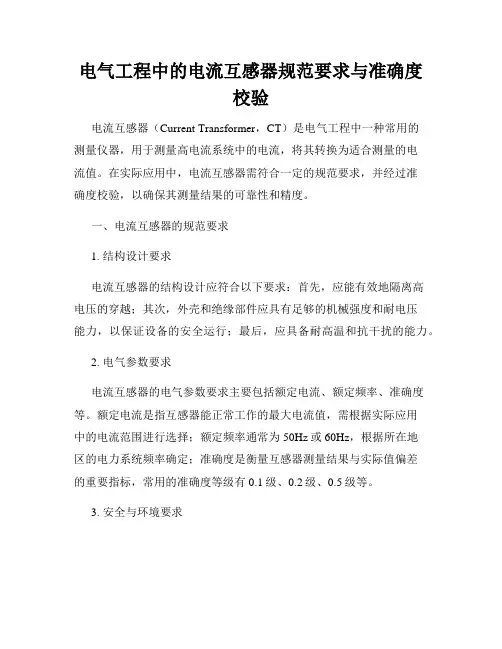

电气工程中的电流互感器规范要求与准确度校验电流互感器（Current Transformer，CT）是电气工程中一种常用的测量仪器，用于测量高电流系统中的电流，将其转换为适合测量的电流值。

在实际应用中，电流互感器需符合一定的规范要求，并经过准确度校验，以确保其测量结果的可靠性和精度。

一、电流互感器的规范要求1. 结构设计要求电流互感器的结构设计应符合以下要求：首先，应能有效地隔离高电压的穿越；其次，外壳和绝缘部件应具有足够的机械强度和耐电压能力，以保证设备的安全运行；最后，应具备耐高温和抗干扰的能力。

2. 电气参数要求电流互感器的电气参数要求主要包括额定电流、额定频率、准确度等。

额定电流是指互感器能正常工作的最大电流值，需根据实际应用中的电流范围进行选择；额定频率通常为50Hz或60Hz，根据所在地区的电力系统频率确定；准确度是衡量互感器测量结果与实际值偏差的重要指标，常用的准确度等级有0.1级、0.2级、0.5级等。

3. 安全与环境要求电流互感器在工作时应具备一定的安全性和环境适应能力。

例如，应具备防护措施，以保护工作人员免受电击和其他伤害；同时，还应具备一定的防水、防尘和防腐蚀能力，以适应不同的工作环境。

二、电流互感器的准确度校验电流互感器的准确度校验是确保其测量结果准确可靠的重要环节。

准确度校验应按照相关的检定标准和方法进行。

1. 校验设备准备校验设备包括稳压电源、电流源、标准电阻、多用表等。

在进行准确度校验前，需对校验设备进行校准和检定，确保其测量准确度满足要求。

2. 校验流程（1）连接互感器和校验设备：将互感器的一侧接入电流源，另一侧接入标准电阻，通过多用表测量电流互感器的输出电流。

（2）施加额定电流：根据互感器的额定电流进行调整，保持稳定。

（3）测量输出电流：使用多用表测量电流互感器的输出电流值。

（4）计算偏差：将测得的输出电流值与实际电流值进行比较，计算测量偏差。

（5）判定准确度：根据准确度要求，判断电流互感器是否符合规定的准确度等级。

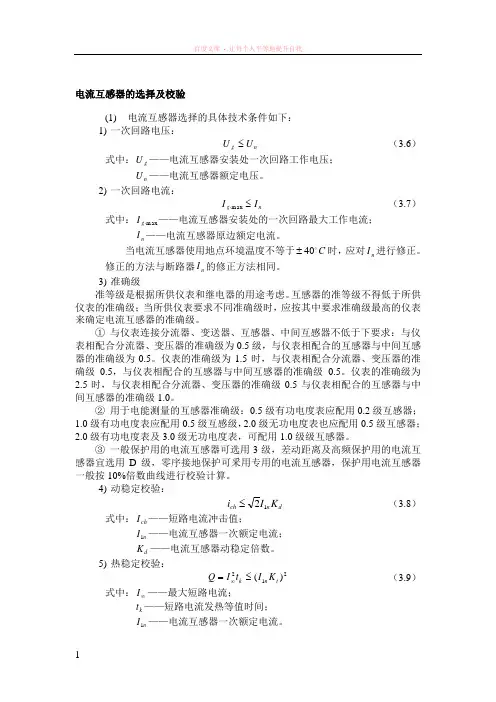

电流互感器的选择及校验(1) 电流互感器选择的具体技术条件如下：1) 一次回路电压：n g U U ≤ （3.6）式中：g U ——电流互感器安装处一次回路工作电压；n U ——电流互感器额定电压。

2) 一次回路电流：n g I I ≤⋅m ax （3.7）式中：m ax ⋅g I ——电流互感器安装处的一次回路最大工作电流；n I ——电流互感器原边额定电流。

当电流互感器使用地点环境温度不等于C 40±时，应对n I 进行修正。

修正的方法与断路器n I 的修正方法相同。

3) 准确级准等级是根据所供仪表和继电器的用途考虑。

互感器的准等级不得低于所供仪表的准确级；当所供仪表要求不同准确级时，应按其中要求准确级最高的仪表来确定电流互感器的准确级。

① 与仪表连接分流器、变送器、互感器、中间互感器不低于下要求：与仪表相配合分流器、变压器的准确级为0.5级，与仪表相配合的互感器与中间互感器的准确级为0.5。

仪表的准确级为1.5时，与仪表相配合分流器、变压器的准确级0.5，与仪表相配合的互感器与中间互感器的准确级0.5。

仪表的准确级为2.5时，与仪表相配合分流器、变压器的准确级0.5与仪表相配合的互感器与中间互感器的准确级1.0。

② 用于电能测量的互感器准确级：0.5级有功电度表应配用0.2级互感器；1.0级有功电度表应配用0.5级互感级，2.0级无功电度表也应配用0.5级互感器；2.0级有功电度表及3.0级无功电度表，可配用1.0级级互感器。

③ 一般保护用的电流互感器可选用3级，差动距离及高频保护用的电流互感器宜选用D 级，零序接地保护可釆用专用的电流互感器，保护用电流互感器一般按10%倍数曲线进行校验计算。

4) 动稳定校验：d n ch K I i 12≤ （3.8）式中：ch I ——短路电流冲击值；n I 1——电流互感器一次额定电流；d K ——电流互感器动稳定倍数。

5) 热稳定校验：212)(t n k K I t I Q ≤=∞ （3.9）式中：∞I ——最大短路电流；k t ——短路电流发热等值时间；n I 1——电流互感器一次额定电流。

电流互感器参数校验与误差分析电流互感器是电力系统中常用的一种仪器，其主要作用是将高电流转换为低电流，方便测量和保护设备的使用。

然而，随着使用时间的增长和环境条件的变化，电流互感器的参数可能会发生漂移，导致测量误差的增加。

因此，对电流互感器进行定期的参数校验和误差分析是非常重要的。

一、电流互感器参数校验1. 校验原理电流互感器的主要性能参数包括变比、一次二次侧短路阻抗和一次二次侧漏抗。

校验的目的是通过对这些参数进行测量和比较，判断电流互感器的准确性和稳定性。

2. 校验方法常用的电流互感器校验方法包括比较法和计算法。

比较法是将待测电流互感器与已知准确参数的标准电流互感器进行连接，通过测量二者的输出信号，推导出待测电流互感器的参数。

计算法则是基于电流互感器的结构和传感器材料特性的数学计算方法，通过对已知参数进行计算，得到待测电流互感器的参数。

一般而言，比较法的精度相对较高，但需要使用标准仪器设备；计算法则更加简便，但准确度相对较低。

3. 校验设备和仪器在电流互感器的参数校验中，常用的设备和仪器有标准电流互感器、比较电桥、电源频率特性测量仪等。

标准电流互感器作为参照和比较的标准，必须具备稳定的性能和准确的参数。

比较电桥是用于测量待测电流互感器和标准电流互感器之间电压或电流差异的仪器，其灵敏度和精度决定了校验的准确性。

电源频率特性测量仪则用于验证电流互感器在不同频率下的性能。

二、误差分析1. 误差来源电流互感器的测量误差主要来自多个方面，包括电压降、温度变化、漏磁和负载变化等。

电压降是指一次侧电压和二次侧电压之间的差异，通常由电流互感器的内阻引起。

温度变化会影响电流互感器的线性度和零点漂移。

漏磁则是由于电流互感器的结构和工艺问题导致的，通常会引起漏电流的增加。

负载变化是指一次侧负载和二次侧负载之间的差异，会导致输出信号的波形畸变。

2. 误差评定误差评定是根据校验结果和实际工作要求，对电流互感器的误差进行分析和判断。

浅谈电力计量互感器误差的现场测试技术摘要：随着我国科技的快速发展，人们对于电力计量互感器误差的现场测试技术也加以了重视。

尤其我们要深刻了解和认真学习电力计量互感器误差的现场测试技术的工作原理。

由于现在企业、工厂等对电力的需求量的飞速增加，所以对于电力计量互感器误差的现场测试技术的精确度的要求也越高。

其中在电力计量仪器的电能计量装置中，最重要的就是：VT（电压互感器）和CT（电流互感器）等是计算电能的关键电气元件。

但是随着科学的不断发展，就目前来说它们存在着一些潜在的误差，所以我们要加强重视对于电力计量互感器误差的现场测试技术的使用情况，并相对应的提出了分析和探讨。

关键词：电力计量；互感器；误差；现场测试；技术引言电力计量互感器是电力系统中的一项重要元件，在整个电力系统及相关电子元件中发挥着重要的作用。

因此对于电力计量互感器误差进行现场测量，可以有效了解电力计量互感器的工作原理，同时通过对电力计量互感器误差现场测试技术进行分析，还可以了解具体是如何测试误差的。

一般来说，电力计量互感器误差现场测试技术离不开电压互感器和电流互感器以及电能表的相互作用。

很多测量技术，为了提高测量误差的精度，在电能计量装置中加入了包括电能表，互感器以及二次回路的强制检定等多种方式。

1．计量工作中的互感器误差来源电流互感器存在的误差原因：电力系统的计量工作中互感器存在合成误差，主要是电能计量装置电压互感器、电流互感器运行期间存在的实际误差。

理论上，电流互感器的励磁电流应为0，在数值上一次、二次绕组的电流相位是相同的，但实际上，电流互感器铁芯受结构、材料性能等多种原因的影响，导致其存在励磁电流，从而产生一定误差。

电压互感器存在的误差原因：①一次绕组电阻、漏抗导致空载与负载误差的存在；②二次绕组电阻、漏抗呈现的空载、负载误差，特别是铁芯励磁电流引起的非线性空载误差；③一次侧容性蚀漏电流存在的容性误差，导致该现象存在的原因为激磁导纳、负荷导纳有关。

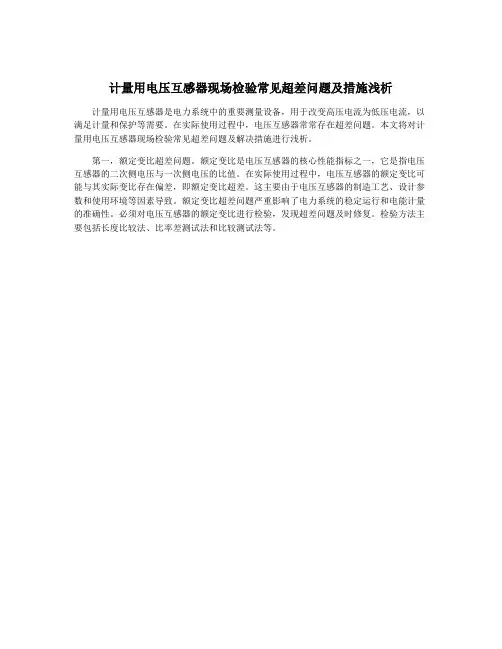

计量用电压互感器现场检验常见超差问题及措施浅析
计量用电压互感器是电力系统中的重要测量设备，用于改变高压电流为低压电流，以满足计量和保护等需要。

在实际使用过程中，电压互感器常常存在超差问题。

本文将对计量用电压互感器现场检验常见超差问题及解决措施进行浅析。

第一，额定变比超差问题。

额定变比是电压互感器的核心性能指标之一，它是指电压互感器的二次侧电压与一次侧电压的比值。

在实际使用过程中，电压互感器的额定变比可能与其实际变比存在偏差，即额定变比超差。

这主要由于电压互感器的制造工艺、设计参数和使用环境等因素导致。

额定变比超差问题严重影响了电力系统的稳定运行和电能计量的准确性。

必须对电压互感器的额定变比进行检验，发现超差问题及时修复。

检验方法主要包括长度比较法、比率差测试法和比较测试法等。

电流互感器的检定规程及操作规程电流互感器的检定规程电流检定项目一般包括外观检查、绝缘电阻测量、工频耐压试验、退磁、绕组极性检查、基本误差测量、稳定性试验等项目。

对于额定频率50Hz（或60Hz）的测量用一般需要进行上述项目的检验，下面本文将依据电流互感器的检定规程对这几个项目的操作及要求进行介绍。

一、电流互感器外观检查必需对被检电流进行全面检查，当被检电流传感器存在以下缺陷，必需修复后再检定：1）无铭牌或缺少必要的标志；2）接线端子缺少、损坏或无标志；3）有多个电流比的互感器没有标示出相应接线方式；4）绝缘表面破损或受潮；5）内部结构件松动；6）其他严重影响检定工作进行的缺陷。

二、电流互感器绝缘电阻测量用500V测量各绕组之间和各绕组对地的绝缘电阻，互感器一次绕组对二次绕组及接地端子之间的绝缘电阻不得小于40MΩ，二次绕组对地端子之间的绝缘电阻均不得小于20MΩ；额定电压3000V 及以上的电流互感器使用2500V兆欧表测量一次绕组与二次绕组之间以及一次绕组对地的绝缘电阻，应不小于500MΩ。

三、被测基本参数互感器一次绕组对二次绕组及接地端子之间的工频试验电压参见下表1所示施加电压进行测试，试验过程中假如没有发生绝缘损坏或放电闪络，则认为通过试验。

对于一次绕组为分段式，以便通过串、并联得到多种电流比的互感器，其各个独立线圈之间的绝缘应能承受2000V的工频电压。

互感器二次绕组对地端子之间的工频试验电压（有效值）为2000V。

工频耐压试验时间一般为1min，当互感器的绝缘紧要是固体有机材料构成时，耐压试验时间应为5min。

四、电流互感器退磁试验实施开路法退磁时，在一次（或二次）绕组中选择其匝数较少的一个绕组通以10%～15%的额定一次（或二次）电流，在其他绕组均开路的情况下，平稳、缓慢地将电流降至零。

退磁过程中应监视接于匝数较多绕组两端的峰值电压表，当指示值达到2600V时，应在此电流值下退磁。

实施闭路法退磁时，在二次绕组上接一个相当于额定负荷10～20倍的电阻（考虑充分容量），对一次绕组通以工频电流，由零增至1.2倍的额定电流，然后均匀缓慢地降至零。

JJG313—2010《测量用电流互感器》检定规程的解读与分析作者：李岚来源：《科技资讯》2012年第23期摘要：本文介绍了规程修订的背景，进行了新旧版本的对照分析，主要从适用范围、计量性能、技术要求、检定装置等几个方面阐述并分析了新旧规程的差异。

关键词：互感器适用范围计量性能技术要求检定装置中图分类号：TM4 文献标识码：A 文章编号：1672-3791（2012）08（b）-0243-02互感器是电力行业和仪器仪表行业必不可少的传感变换器件，目前虽然有不使用变压器原理的电流电压传感器，但其功能还不能完全替代互感器。

更为重要的是互感器的高可靠性是电子式传感器不能达到的。

在需要高可靠性的场所，必须使用互感器进行电流电压变换。

测量用互感器按用途又可以分为电力用和仪用两种，仪用互感器的误差是在实验室条件下测量确定的，电力互感器的误差可以在实验室测量确定，也可以在安装现场测量确定，但测量时的环境条件和实际使用的环境条件有很大不同，运行工况和实验室检验状态也有很大区别，这就导致电力互感器存在运行变差。

因此只根据误差测量结果判断电力互感器是否合格是不可行的，还必须根据运行时的实际误差来判断是否合格。

国家计量检定规程JJG 1021-2007《电力互感器》和JJG 313-2010《测量用电流互感器》的主要区别就在这里。

因此新修订的JJG 313-2010《测量用电流互感器》，按以上原则把仪用互感器与电力互感器分开，电力互感器检定规程主要考虑到电量结算方面的公平与公正，而仪用互感器检定规程则是考虑到感器计量技术的使用与先进性等方面。

1 JJG313-2010修订的主要内容1.1 适用的范围JJG 313-2010（以下简称新规程）规定的适用范围是：0.001级～0.5级的测量用电流互感器；而JJG 313-1994（以下简称旧规程）规定的适用范围是：0.001级～1级的测量用电流互感器；也就是说旧规程的适用范围被新修订过后的新规程的适用范围给覆盖了，电流互感器的准确度为1级的在国家标准GB 1208-2006《电流互感器》中是包括的，在2010规程中删去了这部分内容。

Q/XXX 35kV电压互感器现场检定/校准作业指导书
（范本）
编写：____
审核：____
批准：____
工作负责人: 作业日期: 年月日时至年月日时
安徽省电力公司
1范围
本作业指导书适用于XX供电公司测量用电压互感器现场检定/校准。

2引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书、所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB 1207—1997电压互感器
JJG 314—1994电压互感器检定规程
JJG 1027—1991测量误差及数据处理技术规范
DL/T 448—2000电能计量装置技术管理规程
SD 109—1983电能计量装置检定规程
DL/T 727—2000互感器运行检修导则
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）
Q/TGD207. 10-2005铜陵供电公司《测量管理体系手册》
电压互感器现场检定/校准标准装置使用手册
3检定/校准前工作安排
3. 1工作前准备
3.2人员要求
3. 3仪器仪表
3. 4工器具及材料
3.5
3.6
4检定程序
4. 1开工
4. 2检定项目和操作标准
4.3竣工
5、检定总结
6、作业指导书执行情况评估。

互感器的现场检定及应注意的技术问题【摘要】本文主要阐述了电流互感器和电压互感器的现场检定所需机器设备的技术要求、电力互感器检定中应注意的技术问题及防治措施等技术问题。

【关键词】电力互感器；现场检定；技术；问题互感器的现场检定是被检互感器在线的条件下的检定，是在设备停电的条件下，接入标准互感器和升流、升压器，用互感器校验仪测出被试电力互感器规定误差的测试过程。

与实验室检定不同，例如：互感器的剩磁在实验室条件下能在使用前进行退磁处理，而安装在电网中的电流互感器不能随意停运进行退磁处理；在实验室环境下邻近导体磁场对互感器的干扰能通过变动设备的相对位置消除，互感器和母线不能随意移位。

变电所现场的电力互感器一般是高电压大电流，是安装式设备，在一般条件下不拆离现场，在现场检定。

这需要使用现场检定技术，现场检定使用与实验室不同的检定设备和方法。

现在，互感器现场检定设备已具备了硬件条件，与过去相比比较实用，设备比实验室少而精。

现场温湿度条件与实验室差别较大，实测数据也受现场电磁环境的影响，因其电流互感器升流条件的限制一般难以按测试标准的要求进行规定测试。

检定规程对一次返回导体的布置距离有具体要求。

实验表明，一次矩形回路感抗占到总阻抗的90％以上，应减少回路阻抗，尽可能减小回路面积。

但现场测试条件不能满足要求，这就达不到逐点测试。

实验室的测试环境相对要好，比如：互感器局放试验等，但不如现场测试时实际负荷下测试的条件好。

1、互感器现场检定的机器设备要求1.1电流互感器的现场检定所需机器设备的技术要求（1）标准的电流互感器一台，0.05级及以上，其额定电流比要与被试现场电流互感器相一致，互感器检定中用作标准器，精度通常比被测高两个等级以上，设计多个变比抽头，以适应不同互感器的检定。

（2）互感器校验仪一台，测量标准互感器和被试互感器之间的误差，显示其工作电流。

（3）升流器一台，满足升流容量要求与调压器配合，匹配产生不同需要的测试电流。

高压电流互感器的校验与检测高压电流互感器是电力系统中重要的测量设备，用于将高压电流变压为低压电流，以满足保护、测量和控制的需求。

为确保互感器的准确性和可靠性，校验与检测工作变得尤为重要。

本文将深入探讨高压电流互感器的校验与检测方法及重要性。

一、校验与检测的目的高压电流互感器在工作过程中，可能会因磁路偏差、绝缘老化、电流漏磁等原因导致测量误差，甚至发生设备故障。

因此，对互感器进行定期校验与检测，可以确保其测量准确性，提高电力系统的运行稳定性和安全性。

二、校验与检测的方法1. 外观检查首先，对高压电流互感器进行外观检查，包括观察外壳是否有损坏、连接件是否紧固、标识是否清晰等。

外观检查可以初步排查设备的安全性和可靠性。

2. 绝缘测试绝缘测试是高压电流互感器校验与检测的重要环节。

使用绝缘电阻测试仪对互感器进行绝缘电阻测试，以确定绝缘状况是否良好。

应根据设备的额定电压进行测试，并按照规定的时间间隔对互感器进行定期绝缘测试，以及在设备突发故障后进行应急测试，确保互感器的安全可靠。

3. 比率测试比率测试是校验高压电流互感器准确性的重要手段。

通过比率测试仪对所要测试的互感器进行核查，计算实际比率与额定比率之间的偏差。

如果偏差过大，则需要进行调整或更换互感器。

4. 相位角测试相位角测试是高压电流互感器校验与检测的关键步骤。

通过相位角测试仪对互感器的角度误差进行测量与分析，确保互感器在测量过程中不会引入相位误差，从而保证测量准确性。

5. 负荷测试负荷测试是验证高压电流互感器在工作负荷下的性能的重要手段。

通过给互感器加负荷，观察其输出是否稳定，以及输出与负荷之间的关系是否符合设计要求，确保互感器能够正常工作。

三、校验与检测的重要性1. 提高测量准确性通过定期校验与检测，可以发现高压电流互感器的偏差或故障，并及时修复或更换，以提高测量准确性。

准确的电流测量对于电力系统的稳定运行至关重要，因此校验与检测工作不可或缺。

2. 保障电力系统的安全运行高压电流互感器直接参与电力系统的保护和控制，一旦互感器出现故障，可能导致错误的决策或延误保护动作，进而影响整个电力系统的安全运行。

电能计量互感器检校摘要：由于测试电流、电压、电能以及电功率等任务主要由计量用互感器来完成，因此互感器的准确性与精确度直接决定着测量数据是否具有实际意义与价值，因此在将互感器投入使用前的检定与校验工作就十分重要。

本文分别介绍了电能计量与互感器，详细叙述了电能计量互感的检定与校验过程，希望能够为电能计量互感器检定与校验工作或者相关研究提供一定的借鉴参考。

关键词：电能计量；互感器；检定；校验1.引言电流、电压互感器是一种能够降低用电双方损耗，提高电能利用率的电能计量构成元件，重视电流、电压互感器在电能计量中发挥的作用，尤其是在充分考虑计量精确性的基础上科学选取互感器可以起到装置优化的作用，从而保证电能计量的可靠性、安全性、准确性以及合理性。

由于互感器的精确性直接决定测试数据是否具有意义，因此在将互感器投入使用之前还必须经过检定与校验。

2.电能计量与互感器电能计量的主要作用是对电能量进行测量以及记录，被广泛运用于电能的生产环节、变压输送环节以及监控与统计环节，主要包括类型各异的电能表、电压互感器、电能计量箱、计量用电流等。

基于电磁互感原理的电流互感器是一种将低压大电流或者高压大电流向低压小电流转换的设备装置。

电流互感器由主要由一次绕组、二次绕组以及铁心构成，其内部结构与普通变压器差不多。

而电压互感器则是变压加上铁心的结合体，主要作用是按照一定的比例关系将高电压转换成低电压，从而让计量仪表装置能够正常使用。

除此之外，电压互感器的应用还可以隔离开电气工作人员与高电压，为电气工作人员的安全提供了保障，大大降低了发生电力安全事故的几率。

互感器通过其能够把大电流、高电压转换成效电流、低电压的能力，使得交流电能够安全连接计量仪表，从而顺利开展电流、电压、电能、电功率等测量作业，同时避免发生因电压过高或者电流过大造成计量仪表损坏，甚至是造成相关工作人员人身伤害的不良情况。

总而言之，电能计量装备在使用过程过程会产生不可避免的误差，主要包括电流传感器的合成误差、电压传感器的合成误差、电能表本身存在的误差以及电压互感器二次回路压降引起的误差四种情况。

互感器的检定丈量用互感器是电流、电压、功率、电能查验和计量的首要仪器，其精确程度直接影响到丈量数据的牢靠性，为了确保精确牢靠地进行查验和计量，投入运用前就有必要进行检定。

用来检定电流互感器与电压互感器的专用仪器是互感器校验仪。

现在中国选用的互感器校验仪品种、类型繁复，但不管是选用差值法原理，仍是选用电流比照仪平衡原理，其精确运用与否，都纷歧样程度地影响了丈量的效果。

因此在互感器的检定进程中，咱们有必要留神以下几方面的疑问。

1检定环境的挑选互感器检定的环境条件，有必要满意检定规程的央求，即周围气温为十十～+35℃，相对湿度不大于80%。

存在于作业场合周围的电磁场合致使的丈量差错，不该大于被检互感器容许差错的1/20。

用于检定作业的升流器、调压器、大电流电缆线等所构成的使的丈量差错，不该大于被检互感器容许差错的1/十。

为此，在实验室内，对有关丈量和供电设备进行合理安顿，乃至对大电流的载流导线也要合理地安顿，不然，它们对互感器的校验将发作不行疏忽的丈量差错。

通常讲，起码应让升流器、大电流导线与互感器校验仪的间隔大于3m。

为减小大电流电缆所构成的使的丈量差错，应尽或许挑选截面积较大的电缆线。

2精确挑选接线办法绝大大都的互感器校验仪都是按差值丈量法计划的，因此，在将被检互感器与规范互感器联接到互感器校验仪时，有必要确保接线的极性精确。

不然，取差电路取的或许是两个电流(电压)的和，而不是两电流(电压)之差。

这么，或许将校验仪烧坏。

某些互感器校验仪电路元件焚毁，其首要要素是接线办法差错而又误加较大的电流或升较高的电压所构成的。

在接线中还有必要思考到互感器的凹凸电位端，对电流互感器来说，只需当其初级电路中的L1端与次级电路中的K1端处于挨近地电位时，丈量从L1端写入的电流与K1端输出的电流，才是该互感器的实在差错。

对电压互感器来说，它的X端与x端是处于低电位，而A端和a端处于高电位，检定中将规范互感器的a端与被检互感器的a端短接，在两互感器的x端取次级电压差。
