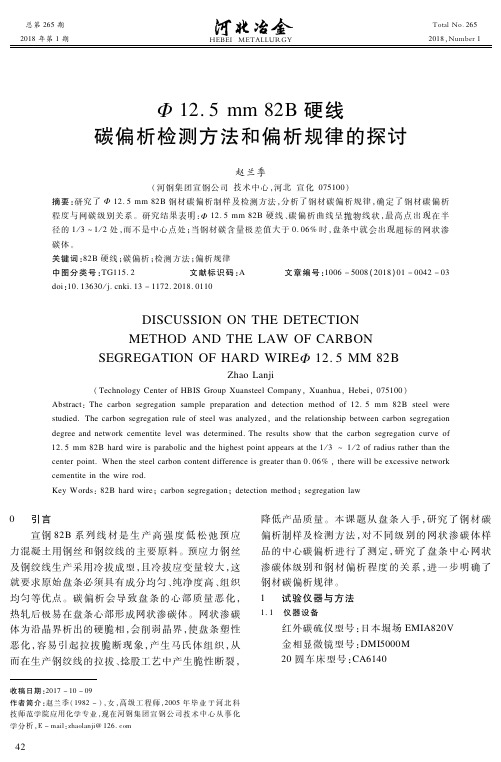

2018.982B碳偏析分析

中低碳齿轮钢中合金元素的偏析行为及其对带状组织的影响张延玲1)　刘海英2)　阮小江2)　李国忠2)　白李国1)　王福明1)1)北京科技大学冶金与生态工程学院,北京100083　2)兴澄特种钢铁有限公司,江阴214429摘　要　带状组织是影响中低碳齿轮钢内在质量的主要缺陷之一.本研究利用光学显微镜观察到了20CrMnTiH 和SAE8620H 齿轮钢工业样品的带状组织,电子探针分析表明两钢种样品中均存在着Cr 、Mn 、Si 等合金元素的带状偏聚.分析结果表明,元素偏聚只是产生带状组织的必要和前提条件,而非充分条件.除了微观偏析之外,合金元素对γ→α转变温度A r3的影响趋势、在钢液中的溶解度或含量、对C 活度的影响趋势、以及对CCT 曲线的影响趋势等均对带状组织的形成或消除具有重要影响.减弱或消除带状组织的形成,一方面需要获得细小的铸坯二次枝晶间距,促进元素均匀分布,另一方面即便是在存在元素偏聚的条件下,若控制适当的轧制冷却工艺及合适的奥氏体晶粒尺寸,也有可能从根本上消除带状组织.关键词　齿轮钢;合金元素;带状组织;20CrMnTiH ;SAE8620HMicrosegregation behaviors of alloy elements and their effects on the formation of banded structure in pinion steelsZHA N G Yan 2ling 1),L IU Hai 2ying 2),RUA N Xiao 2jiang 2),L I Guo 2z hong 2),BA I L i 2guo 1),W A N G Fu 2ming 1)1)School of Metallurgical and Ecological Engineering ,University of Science and Technology Beijing ,Beijing 100083,China 2)Jiangyin Xingcheng Special Steels Co.Ltd.,Jiangyin 214429,ChinaABSTRACT Banded structure is one of the main defects which influence inner quality of medium 2and low 2carbon pinion steels.In this paper ,the banded structures of industrial pinion steel samples of 20CrMnTiH and SAE8620H were observed by optical micro 2scope ,and the results of EPMA analysis showed obvious banded segregation of alloying elements ,such as chromium ,manganese and silicon in these two types of samples.However ,the results revealed that element segregation is ,not a sufficient ,but a necessary con 2dition of forming banded structures ,since in some examples even the banded segregation of elements was observed while the banded structures did not exist.In addition to micro segregation ,other properties of alloying elements ,such as their effect trend on the tran 2sition temperature from austenite to ferrite (A r3),their solubility or content in steel ,their effect on the carbon activity and CCT curves ,also give significant influence on the formation of banded structures.In order to weaken or eliminate banded structures ,sever 2al possible ways were suggested for the industrial practice.KE Y WOR DS pinion steel ;alloy element ;banded structures ;20CrMnTiH ;SAE8620H收稿日期:2009210215基金项目:江阴兴澄特种钢铁有限公司博士后流动站资助项目作者简介:张延玲(1972—),女,副教授,博士,E 2mail :zhangyanling @ 中低碳齿轮钢中的带状组织是指沿钢材轧制方向形成的、以先共析铁素体为主的带与以珠光体为主的带彼此堆叠而成的组织形态.带状组织是影响齿轮钢内在质量的主要因素之一,它破坏了钢的连续性,会使齿轮钢的性能产生明显的各向异性.通常认为,元素偏析是产生带状组织最根本的原因.从目前所获得的资料来看[1-10],前人的研究主要集中在合金含量较低的低碳钢中带状组织的形成机理及控制措施方面.在这类研究样品中,人们发现C 、Mn 元素(也有部分文献[5,7]中发现P 元素)的带状偏聚是产生带状组织的主要原因,带状组织的消除也主要是从消除C 、Mn 等元素的微观偏析入手,包括[1,3-4]:加快钢液凝固时的冷速,减小C 、Mn 元素偏聚程度,降低偏聚浓度差;采用较高的铸坯均热第31卷增刊12009年12月北京科技大学学报Journal of U niversity of Science and T echnology B eijingV ol.31Suppl.1Dec.2009温度和较长的均热时间,加快C、Mn等元素的扩散速度,但实际条件下往往难以达到元素尤其是Mn 元素均匀化所需要的时间和温度;以及轧制过程中进行热加工,高温大变形量热轧使枝晶间距变小,有利于元素扩散及成分均匀化.但对于合金含量较高的钢种如齿轮钢等,除了C、Mn等元素以外,其他合金元素如Cr、Si、Ti、Mo、S等同样容易产生带状偏聚,且由于不同的合金元素对C元素活度的影响差别较大,对钢材冷却过程中CCT曲线转变的影响趋势不尽相同,进而对奥氏体向珠光体/铁素体的转变均具有较大影响.因此研究这类合金钢中各合金元素的偏析行为、及其对带状组织形成的潜在影响机理,对于减弱或消除带状组织具有重要意义.本论文结合某企业齿轮钢生产实际,工业生产中分别对20CrMn TiH和SAE8620H两钢种取样,利用光学显微镜观察了样品带状组织状况,同时利用电子探针分析了C、Mn、Cr、Ti、S、Ni等合金元素的微观偏析状况,分析了这类合金元素的微观偏析行为对带状组织的影响趋势及潜在机理,并探讨了消除中低碳齿轮钢带状组织的可能措施.1　实验材料和方法111　实验材料样品取自于工业生产中的轧材,钢号为20CrMn TiH和SAE8620H两个钢种,分别在轧材的表面、中心、半径二分之一处取样.各钢种合金元素成分含量及样品编号如下表1所示.表1　各钢种主要合金元素成分钢种合金元素含量/%C Si Mn P S Cr Ni Mo Ti 样品编号20CrMnTiH01220127019701010100511140104501050105I332,I336,I337 SAE8620H011901250178010101020148014601170102I373,I374112　实验分析方法(1)对样品进行粗磨、细磨、抛光后,用4%硝酸酒精溶液侵蚀样品表面,利用光学显微镜观察带状组织状况.(2)利用电子探针观察样品表面的背散射情况,对应于带状组织部位进行面扫描,分析C、Mn、Si、Cr、Ni、Mo、S等元素的微观分布状况.2　结果分析211　实验样品带状组织概况图1、图2所示分别为本实验获得的20CrMn TiH及SAE8620H齿轮钢轧制样在光学显微镜下观察到的、具有代表性的金相组织照片.可以看出,对于20CrMn TiH,在编号为I332的样品中发现了明显的带状组织(图1(a)、(b)),带宽在几十个微米至百微米之间;而在编号为I336、I337的样品中(图1(c)、(d))几乎没有发现带状组织,与I332相比,I336、I337样品中的珠光体颗粒尺寸较大,直径约有几十微米甚至近百微米.SAE8620H中,两样品中发现的带状组织状况类似,带宽约几十微米至近百微米,如图2所示.212　合金元素微观偏析状况21211　20CrMN TiH钢种图3所示为利用电子探针观测到的20CrMn TiH齿轮钢I332样品中心部位的背散射图像.根据背散射分析原理可知,图像亮度越高说明具有高原子序数的元素含量越高.图3显示的结果说明I332样品中具有高原子序数的元素呈现明显的带状偏聚.对图3中的某一亮带部位利用电子探针进行面扫描,结果如图4所示.可以看出样品中存在着明显的Cr、Mn、Si、C元素的带状偏聚,且偏聚带对应着金相样中的珠光体带(C含量较高),而Ti、Ni元素分布较为均匀.由图3至图5的结果可以发现,本研究所获得的20CrMn TiH齿轮钢三个样品中均存在着Cr、Mn、Si三种元素较为明显的带状偏聚,所不同的是有的样品中Cr、Mn、Si元素的带状偏聚能够导致C 元素的带状偏聚,进而产生珠光体/铁素体带状组织,如I332样品.而有的样品,如I336、I337,在即便是上述三种元素存在带状偏聚,但C元素却均匀分布,进而在奥氏体转化过程中各部位珠光体、铁素体均匀形核,有效抑制了带状组织的形成.由图1可以看出,与I332样品明显的带状组织相比,I336、I337样品中没有发现带状,却出现了尺寸较大的珠光体颗粒或“珠光体结瘤”.已有研究[9]也发现了同样的问题,即在没有出现带状的样品中发现了大量尺寸较大的“珠光体结瘤”(Pearlite Nodule),作者认为这些“珠光体结瘤”是由轧制过程中尺寸较大的奥氏体晶粒转变而来的(奥氏体晶界作为铁素体形核·2·北　京　科　技　大　学　学　报2009年增刊1图1　20CrMnTiH 样品金相组织:(a )I332样品中心部位;(b )I332样品二分之一半径处;(c )I336样品中心部位;(d )I337样品中心部位图2　SAE8620H 样品金相组织:(a )I373样品中心部位;(b )I374样品中心部位图3　I332样品(20CrMnTiH )背散射图像核心,C 进一步扩散到原奥氏体晶粒内部,最后形成珠光体).从目前可获得的文献来看,国外有较多研究发现[6,8-10]即便是在存在合金元素带状偏聚的条件下,如果原始奥氏体晶粒尺寸相对于二次枝晶间距较大(有文献[9]认为是二次枝晶间距的215～3倍,也有文献[10]认为是017倍以上)时,带状组织也不会形成.这说明元素偏析只是引起带状组织的必要条件,而非充分条件.即便是在存在元素带状偏析的条件下,如果采取合理措施也有可能从根本上消除带状组织.从本研究来看,可能的情况是与I332相比,I336、I337样品中原始奥氏体晶粒较大,铁素体形核核心较少,难以形成带状,而在尺寸较大的奥氏体晶粒内部最终转化成了尺寸同样较大的“珠光体结瘤”.21212　SAE8620H 钢种图6、图7所示分别为SAE8620H 齿轮钢中I374样品在电子探针下的背散射图像及面扫描结果.可以看出,该样品中Cr 、Si 、C 元素存在着带状偏聚,进而导致产生珠光体/铁素体带状组织(图2),Ni 、Mo 元素分布相对均匀.而Mn 元素主要以MnS 夹杂物形式存在,且MnS 带嵌在珠光体带之间,二者方向一致.从本结果来看该样品中出现的带状组织并不是由通常认为的Mn 元素的带状偏析引起的,主要是由Cr 、Si 、C 三元素的带状偏析引起.·102·V ol.31Suppl.1张延玲等:中低碳齿轮钢中合金元素的偏析行为及其对带状组织的影响图4　I332样品面扫描结果:(a )背散射图像;(b )面扫描分析结果图5　I336样品中的背散射图像及面扫描结果:(a )背散射图像;(b )面扫描结果图6　I374样品(SAE8620H )背散射图像213　合金元素的其他性质对带状组织的影响(1)合金元素的偏析倾向.有的研究结果已表明带状组织是在钢液由液相向固相转变时产生的枝晶偏析的基础上形成的,因此各合金元素在钢液凝固过程中偏析倾向的大小对最终形成带状组织的级别具有重要影响.元素偏析倾向通常用其在已凝固金属中的浓度与液相中的浓图7　I374样品(SAE8620H )面扫描结果度之比k (如下式(1))来表示.k 越小,说明偏析的倾向越大.k =C B /C 1(1)式中,C B 为元素在已凝固相中的浓度;C 1为液相中的浓度.由目前可获得资料中查到的、常见元素在固液·202·北　京　科　技　大　学　学　报2009年增刊1相中的浓度分配比k如下表2所示.可以看出,元素如C、S、P等偏析倾向较大,其次是Cr、Mn、Mo、Si等.不同的文献给出的k值并不相同,尤其是对于Cr元素,不同研究者得到的k 值差别较大.本论文研究的20CrMn TiH、SAE8620H齿轮钢种,是富含Cr、Mn、Ti、Mo等合金元素的钢种,这几种元素在钢液向固相转变过程中产生的枝晶偏析会对轧材中的带状组织具有重要影响.表2　元素在钢液凝固过程中在固液相的浓度分配比元素Cr C Mn Si Ni Mo P Sk 0186[11],0195[5],0133[6]0134[11],0113[5]0179[11],0184[5],0171[6]018[11],0166[5]019[11],0183[5],018[6]016[11],018[5]0106[11],0113[5],0114[6]0103[11],0102[5] (2)合金元素对γ→α转变温度Ar3的影响.目前所讨论的钢中带状组织缺陷通常指的是钢在γ→α固相相变的过程中产生的二次带状(区别于钢液由液相向固相转变过程中由于选择性结晶引起的原生或一次带状,有时又称其为树枝状结晶组织).前面讨论的合金元素的偏析倾向会使得元素在一次带状的枝干和枝间的浓度不同,进而引起枝干和枝间的Ar3温度不同.在轧制过程中钢锭中的粗大枝晶沿变形方向被拉长,并逐渐与变形方向一致.在Ar3温度较高的地方会先形成铁素体,并促使碳原子向Ar3温度较低因而仍保留为奥氏体的相邻区域扩散,在这些富集碳的地方,最后形成珠光体.不同合金元素对γ→α转变温度Ar3的影响趋势不同,进而对珠光体/铁素体的影响趋势也不同.一般情况下,奥氏体形成元素将降低Ar3,使转变的过冷度减小,转变的驱动力减小,增加过冷奥氏体的稳定性.而铁素体形成元素将使Ac3温度升高,使转变的过冷度增大.资料表明P、Al、Ti、Si、Mo、V等元素会升高Ar3温度,而C、Mn、Cr等元素的偏聚会降低Ar3温度[12].下式(2)所示为研究[12]得到的各合金元素对Ac3温度的影响,从中可间接反映出各元素对Ar3温度的影响程度及趋势.本文所讨论的20CrMn TiH、SAE8620H钢种所含合金元素中,Cr、Mn、Ni等降低Ar3温度,而Si、Ti、Mo等提高Ar3温度.A C3(℃)=910-203%C-1512(%Ni)+ 4417(%Si)+104(%V)+3115(%Mo)+1311(%W)-[30(%Mn)+11(%Cr)+20(%Cu)-700(%P)-400(%Al)-120(%As)-400(%Ti)](2)(3)元素在钢液中的溶解度或含量.各合金元素在钢液中的溶解度或含量也是影响带状组织的一个重要因素.(2)式中,从公式内部的系数来看,P、Ti等影响A r3的趋势非常大,但如果二者含量较低,由其偏聚引起的ΔA r3(A r3温度变化)的绝对值并不大,进而对带状组织的影响也并不明显.反而如Mn元素,其影响A r3的程度并不大(公式中的系数较小),但通常由于Mn含量较高,它的偏析反而成了影响带状组织形成的重要因素.有研究结果[5,7]也表明,在低合金钢中P的偏析是产生带状的主要原因之一,而在如20CrMn TiH等合金元素含量相对较高的钢中,由P偏析起的作用会被其他合金的偏聚所掩盖,对带状组织的形成起不到主导作用.(4)合金元素对C活度的影响.γ→α转变的实质是C元素的重新分配.C元素的扩散方向和区域直接决定了珠光体/铁素体带的形成.C的扩散是由活度高的地方向其活度低的地方进行,即便是浓度较低的地方如果活度高,它也会扩散到活度低而有可能浓度高的地方(即爬坡扩散).而C活度的大小受其他合金元素的影响较大.本研究所探讨的20CrMn TiH、SAE8620H钢中如Cr、Mn等是碳化物形成元素,这类元素偏聚的地方C的活度较小,而Si、P等元素的存在会使C活度升高.因此,不同性质的元素偏聚会引起C的扩散方向和程度不同,进而对形成带状组织的影响趋势也不同.(5)元素对CCT曲线的影响.合金元素对过冷奥氏体恒温转变动力学曲线的影响趋势不同,由此产生的对带状组织的影响趋势也不同.Ti、V、Nb、W、Mo等强碳化物形成元素强烈推迟珠光体转变,对贝氏体转变推迟较少,同时升高珠光体最大转变速度的温度,降低贝氏体最大转变速度的温度.而Cr、Mn等中、弱碳化物形成元素推迟贝氏体转变的作用更加显著.有文献表明[13-14],由于Mo元素能够推迟珠光体转变,促进针状铁素体组织的形成,在某些钢种成分中通过添加适量的Mo元素能够有效抑制带状组织的形成.·32·V ol.31Suppl.1张延玲等:中低碳齿轮钢中合金元素的偏析行为及其对带状组织的影响3　减弱或抑制带状组织形成的措施本研究结果表明,减弱或消除中低碳齿轮钢带状组织可从以下几个途径进行:(1)改善铸坯凝固组织,获得细小二次枝晶.如前所述,钢液在凝固过程中产生的元素偏析是形成带状组织的最直接原因,因此促进元素的均匀分布对于减弱或消除带状组织的形成具有至关重要的作用.从连铸工序来看,首先需要降低或抑制铸坯宏观缺陷如疏松、裂纹的产生,其次致密、细小的凝固组织的获得是促进合金元素均匀分布的前提条件.目前通常用铸坯的二次枝晶间距大小来表征元素偏析状况,二次枝晶间距越小表明元素分布越均匀,进而形成带状组织的级别越低.如前文所提到的国外较多研究[8-10]表明,即便是在存在合金元素带状偏聚的条件下,若奥氏体晶粒尺寸相对于二次枝晶间距较大,换一种说法是二次枝晶间距相对于奥氏体晶粒尺寸较小时,带状组织也不会形成.连铸工序方面,影响二次枝晶间距的因素非常复杂,受到化学成分、断面尺寸、过热度、冷却速率等多方面的共同影响,需要系统研究、优化各工艺参数,以保证获得尽可能小的二次枝晶间距.(2)控制合适的轧制冷却工艺及奥氏体晶粒尺寸.如前所述,元素偏聚是产生带状组织的必要和前提条件,但并不是充分条件.本研究及前人研究结果均表明,即便是在存在元素偏聚的情况下,若采取合理的措施,带状组织是有可能从根本上消除的.这里提到的合理措施,主要是包括适当的轧制冷却制度及合适的奥氏体晶粒尺寸.文献[5]所研究的低合金钢中的带状组织主要是由于P元素的偏析而引起的,其通过控制轧制冷却速率进而消除带状组织的大致思路如图8所示.图8中曲线1、曲线2分别表示的是高P钢和低P 钢的恒温转变曲线,进而也可以分别代表同一钢中由P偏析引起的高P区域和低P区域的恒温转变曲线.如果控制冷却速率较慢,如(a)所示,铁素体将会率先在M点即高P区域形核.由于P能够提高C的活度系数,因此高P区域C的活度较高,相应的其实际浓度却偏低,此处铁素体的形核将会推动C元素向低P区域、即原本C浓度就很高(活度低)的区域进一步扩散,进而会加剧C元素的偏聚,形成严重的带状组织;而如果控制冷却速率较快,如(b)所示,铁素体将会率先在N′点即低P区域形核,会促进C元素向高P区域、原本C浓度较低的区域扩散,进而会使C的分布更均匀,促进铁素体和珠光体随机形核长大,削弱甚至抑制带状组织的形成.根据其研究结果作者很好地改善了所研究钢种中的带状组织状况.图8　文献[5]研究结果另一方面,若能适当增加奥氏体晶粒尺寸会削弱甚至消除带状组织的形成.这与前面提的细化二次枝晶相辅相成,奥氏体晶粒尺寸大小主要是与二次枝晶间距相对而言.图9显示的是文献[9]模拟研究二次枝晶间距及奥氏体晶粒尺寸对带状组织的影响.图中双黑实线代表元素偏聚带.奥氏体晶粒尺寸较小时,较多的奥氏体晶界为铁素体形核提供了非常有利的条件,较多的铁素体晶粒很容易随着轧制的进行被延伸成带状,而将C进一步扩散到奥氏体晶粒内部形成珠光体.而若奥氏体晶粒较大,铁素体形核核心较少,会有利地降低不同区域铁素体形核速率的差异,进而难以形成带状.研究[9]认为当奥氏体晶粒直径是元素偏聚带距的215～310倍时,带状组织不会形成,也有研究[10]认为只要奥氏体晶粒直径大于元素偏聚带距的017左右,带状组织也基本不会形成.其实从理论上讲,带状组织产生的最根本原因是奥氏体转变过程中不同区域形核速率的差异,如果各部位形核速率基本相同,铁素体与珠光体也会均匀分布.元素偏聚只是最直接、或者说是表面原因,元素偏聚会引起各区域A r3温度不同,进而铁素体形核先后顺序及速率不同.目前有部分研究[15-17]认为,若各区域形核速率差异小于6%～8%,带状组织基本不会形成.而形核速率的差异,除了与元素偏聚有关以外,还与形核核心、温度梯度等因素密切相关.(3)适当调整化学成分.如前所述,各合金元素方方面面的性质都会影·42·北　京　科　技　大　学　学　报2009年增刊1图9　奥氏体晶粒尺寸与带状组织的形成[9]响到带状组织的形成和消除.对于合金元素种类较多的钢种,研究带状组织的形成或消除是一项较为复杂的工作,需要考虑到多方面的原因.但不同性质的元素的相互配合或协调,也可有效改善轧材上带状组织的状况.例如提高A r3温度和降低A r3温度的不同元素的搭配可有效降低各区域A r3温度的差别.另外如提高C活度与降低C活度的不同元素的配合也可以有效促进C元素在各部位的均匀分布.有研究[4]表明,在Mn含量较高的钢中适当增加Si的含量,可减轻或延缓C向富Mn区的扩散,进而能够有效防止带状组织的形成.4　结论本论文在20CrMn TiH和SAE8620H齿轮钢工业生产样品中,发现有不同程度的带状组织存在.电子探针分析结果表明,各样品中均存在着Cr、Mn、Si等合金元素的带状偏聚.对于20CrMn TiH, I332样品中发现了C、Cr、Mn、Si等合金元素的带状偏聚,同时也观察到了轧制样品中的带状组织,而在I336、I337样品中虽然也存在着Cr、Mn、Si合金元素的带状偏聚,但C元素却均匀分布,相应地轧制样品中没有观察到珠光体/铁素体带状.与I332样品相比,I336、I337样品中发现了尺寸较大的珠光体颗粒或“珠光体结瘤”.可能的情况是与I332相比, I336、I337样品中原始奥氏体晶粒较大,铁素体形核核心较少,难以形成带状,而在尺寸较大的奥氏体晶粒内部最终转化成了尺寸同样较大的“珠光体结瘤”,也有其他人的研究发现了同样的问题.这说明元素偏聚只是产生带状组织的必要和前提条件,而非充分条件,即便是在存在元素偏聚的条件下,若控制适当的轧制冷却工艺及合适的奥氏体晶粒尺寸,也有可能从根本上消除带状组织.参　考　文　献[1]　Liu Y X.Reason of formation,harmful effect and removal ofband structure in low carbon alloy steel.Heat T reat ment of Met2als,2000,12:1(刘云旭.低碳合金钢中带状组织的成因、危害和消除.金属热处理,2000,12:1)[2]　Fan J W,Xie R P,Zhang W X,et al.Banding pearlite of plainC-Mn steel plates with ultra2fine grained ferrite.Iron and S teel,2004,8:100(范建文,谢瑞萍,张维旭,等.普通C-Mn钢超细晶中厚板的带状组织.钢铁,2004,8:100)[3]　Song L Q.16Mn steel manganese segregation and its impact onthe banded structure.PanGang Technic,2000,23(5):10(宋立秋.16Mn钢锰含量的偏析及其对带状组织的影响.攀钢技术,2000,23(5):10)[4]　Liu D L,Shao W R,Sun X W,et al.Superficial banded struc2ture and its effects on bending flaws of low carbon steel strips.JU niv Sci Technol Beiji ng,2005,27(1):40(柳得橹,邵伟然,孙贤文,等.钢的表面带状组织及其引起的冷弯裂纹.北京科技大学学报,2005,27(1):40)[5]　Bastien P G.The mechanism of formation of banded structures.Journal of the Iron and S teel Instit ute,1957,187(1-4):281 [6]　Krauss G.Solidification,segregation,and banding in carbon andalloy steels.Metall M ater T rans B,2003,34:781·52·V ol.31Suppl.1张延玲等:中低碳齿轮钢中合金元素的偏析行为及其对带状组织的影响[7]　Y oshida N,Umezawa O,Nagal K.Influence of phosphorus onsolidification structure in continuously cast011mass%carbon steel.IS IJ International,2003,43(3):348[8]　Jatczak C F,G irardt D J,Rowland E S.On banding in steel.T ransactions of the A S M,1956,48:279[9]　Thompson S W,Howell P R.Factors influencing ferrite/pearlitebanding and origin of large pearlite nodules in a hypoeutectoid plate steel.M ater Sci Technol,1992,8:777[10]　Grobterlinden R,Kawalla R,Lotter U,et al.Formation ofpearlitic banded structures in ferritic2pearlitic steels.S teel Res,1992,63(8):331[11]　Vannier I,Combeau H,Lesoult G.Numerical model for predic2tion of the final segregation pattern of bearing steel ingots.M ater Sci Eng A,1993,173:317[12]　Chinese Mechanical Engineering Society.Heat T reat mentHandbook V ol umeⅡ,3rd Edition.Beijing:Machinery Indus2try Press,2002(中国机械工程学会热处理学会编.热处理手册第二卷,3版.北京:机械工业出版社,2002)[13]　Li P Q,Huo C Y,Li Q F,et al.Banded structure analysis ofX70grade steel with dual structures for line pipe(PartⅠ).S teel Pipe,2006,35(2):15(李平全,霍春勇,李全凤,冯耀荣.两种组织类型的X70钢级管线钢的带状组织浅析(上).钢管,2006,35(2):15) [14]　Z ou Z Q.The S t udy of Banded S t ruct ures i n Pipeli ne S teel f orConti nuous Casti ng Technics[Dissertatin],Jinan:ShandongUniversity,2005:34-36(邹仲芹.连铸工艺管线钢带状组织的研究[学位论文],济南:山东大学,2005:34-36)[15]　Offerman S E,Vandijk N H,Rekveldt M Th.Ferrite/pearliteband formation in hot rolled medium carbon steel.M ater SciTechnol,2002,18:297[16]　Rivera2diaz2del2castillo P E J,Sietsma J,Zwaag S V.A modelfor ferrite/pearlite band formation and prevention in steels.Met2all M ater T rans A,2004,35:425[17]　Mo C L,Zhang Y T,Li D Z.The microstructural banding inthe center of hot rolling strip.Acta Metall Si n,2005,18(5):664·62·北　京　科　技　大　学　学　报2009年增刊1。

钢材的化学偏析名词解释钢材是我们日常生活中不可或缺的一种材料，广泛应用于建筑、汽车制造、机械制造以及其他各个领域。

然而，人们对于钢材常常只停留在表面认识上，对于其背后的化学原理，往往一知半解。

在本篇文章中，我们将对钢材的化学偏析进行详细解释。

什么是化学偏析？化学偏析是指钢材中化学成分在晶体结构中分布不均匀的现象。

在钢材生产过程中，由于各种因素的影响，例如炉温、成分控制等，一些元素在晶界区域富集，而在晶粒内部则处于贫乏状态。

这种不均匀的分布会导致钢材在某些性能方面出现问题，如力学性能的下降、脆性的增加等。

碳偏析碳偏析是一种常见的化学偏析现象。

在钢材中，碳是最重要的合金元素之一，影响着钢材的硬度、强度等重要性能。

在钢材冷却过程中，由于碳对晶界的亲和力较高，部分碳会在晶界富集，导致晶界处的碳含量高于晶粒内部。

这样一来，晶界处的钢材会变得脆性，容易发生断裂。

为了解决这个问题，钢材生产中通常采取控制冷却速率、添加合适的合金元素等措施来减轻碳偏析带来的影响。

硫偏析硫偏析是指在钢材中硫元素的偏析现象。

硫对钢材的影响是负面的，它会降低钢材的塑性和韧性，并且容易导致开裂和脆性断裂等问题。

硫偏析的产生原因主要是由于炼钢过程中原料含硫量高，或者是工艺操作上没有充分控制所致。

因此，在钢材生产中，控制炉料中硫含量、提高脱硫技术等方法都可以有效减轻硫偏析的影响。

磷偏析磷偏析是指钢材中磷元素的偏析现象。

与硫类似，磷也具有负面影响，它会降低钢材的塑性和强度。

磷偏析产生的原因有多种，例如原料中磷含量高、炼钢工艺不当等。

为了减轻磷偏析的影响，可以通过选用低磷含量的原料、采用适当的脱磷工艺等措施。

总结化学偏析是钢材生产过程中不可避免的一种现象，它对钢材的性能产生着重要影响。

在实际应用中，钢制品的制造商需要针对具体合金的特点，通过合理控制工艺参数和添加合金元素等手段，来减轻化学偏析带来的问题，并确保钢材具备良好的力学性能与耐久性。

对于消费者而言，了解这些化学偏析现象，能够更加明晰钢材的特性与优势，从而在选用和使用钢材时更有依据。

2007年炉外精炼年会论文集211高碳钢连铸坯偏析问题的分析与探讨曾四宝1,2)李洪波1,2)包燕平1)刘建华1)韩丽娜1)1)北京科技大学冶金与生态工程学院; 2）济南钢铁集团石横特殊钢厂摘要本文针对石横特殊钢厂R9m连铸机生产SWRH82B、GCr15等高碳钢连铸坯的偏析问题，分析讨论了钢水过热度、拉速、二次冷却强度和组合式电磁搅拌对连铸坯碳偏析影响，并对中心碳偏析问题提出了改善措施。

关键词偏析;钢水过热度;二次冷却强度;拉速;电磁搅拌1 前言对高碳钢来说，由于碳含量较高造成导热性差、凝固区间大，连铸坯本身容易产生偏析、疏松和缩孔等缺陷。

当前轴承钢连铸坯的控制水平普遍要求碳中心偏析指数≤1.15；钢帘线钢对碳偏析有更严格的要求，一般碳中心偏析指数≤1.05，否则在拉丝和扭转过程中容易引起断裂。

最近十几年来，随着钢水二次精炼、保护浇注、二次冷却、电磁搅拌和轻压下等技术的发展，高碳钢连铸技术也相应得到发展。

实际上，影响高碳钢连铸坯偏析的因素很多，如钢液过热度、二冷参数、拉速及电磁搅拌方式等。

关于钢液过热度对偏析的影响，国内外冶金工作者进行过大量的研究，得出了明确的结论，即随着过热度的降低，连铸坯的偏析逐渐减轻。

但是关于电磁搅拌和二冷水量等对偏析的影响目前还有争议。

通过统计分析石横特殊钢厂2006年3~9月份的生产情况和工艺变化情况，探讨了高碳钢(如SWRH82B、GCr15)连铸坯碳偏析的产生原因以及公司进一步改善碳偏析的途径，为工艺和装备优化、改进提供依据。

2 连铸机基本参数流数：4流;铸机半径：R9000/17500mm;流间距：1250mm;结晶器长度：850mm;浇铸断面：150mm×150mm;最大拉速：2.8m/min;电磁搅拌方式：M + F—EMS;二次冷却方式：足辊水冷0段+气雾冷却1、2、3段;浇铸钢种：碳结钢20#、45#、40Cr、ML10~35，20CrMo、高碳钢70#、80#、72A、82B、GCr15焊条钢H08A、H08Mn2SiA等。

连铸圆坯成分偏析分析及控制措施连铸圆坯成分偏析分析及控制措施为掌握大断面连铸圆坯的成份偏析情况，为后续生产提供指导，技术中心与质检科对铸造一车间8月10日生产的φ350mmQ345B、9月9日生产的φ400mm35钢连铸坯进行了取样，分析了铸坯化学成份及存在的成分偏析问题，提出了相应的预防控制措施。

现将分析结果汇报如下：1、连铸坯成分分析1.1、φ350mmQ345B取样及成份分析1.1.1、成份分析取样炉号：ZD14108083。

钢种：Q345B。

生产日期：2014年8月10日。

对连铸坯按照图1的点位进行取样分析，分析结果见表1。

表1 φ350mm Q345B连铸坯成分分析结果备注：成品成分为中间包钢水样成分分析结果。

图1 φ350mm Q345连铸坯成分分析点分布1.1.2、偏析度分析偏析度计算：Cc/C0＝[（1#+2#+3#+4#+5#+6#+7#+8#+9#）/9]/5#。

碳偏析度：上下＝0.164/0.13=1.262，左右＝0.16/0.13=1.231；硅偏析度：上下＝0.279/0.27=1.033，左右＝0.27/0.27=1.000；锰偏析度：上下＝1.288/1.21=1.064；左右＝1.26/1.21＝1.041；磷偏析度：上下＝0.0103/0.009=1.144；左右＝0.009/0.009＝1.000；硫偏析度：上下＝0.004/0.0019=2.105；左右＝0.004/0.0021＝1.905。

1.1.3、偏析规律从偏析分析结果看，此炉φ350mmQ345B连铸坯成份偏析存在以下规律：⑴、偏析度从大到小依次为硫、碳、磷、锰、硅，偏析最大元素为硫元素。

成份偏析中，C的最大偏差为+0.06%，Si的最大偏差为+0.02%，Mn的最大偏差为+0.19%，P的最大偏差为+0.005%，S的最大偏差为+0.003%，其中C、Si、Mn、P元素为负偏析，S元素为正偏析，⑵、成分偏析的部位主要是二分之一半径及铸坯中心部位，即2、3、5、7、8、c、e、g点，外其他部位的成分比较接近，且能代表整个铸坯的平均成分。
