华为GSM紧凑型基站技术汇报

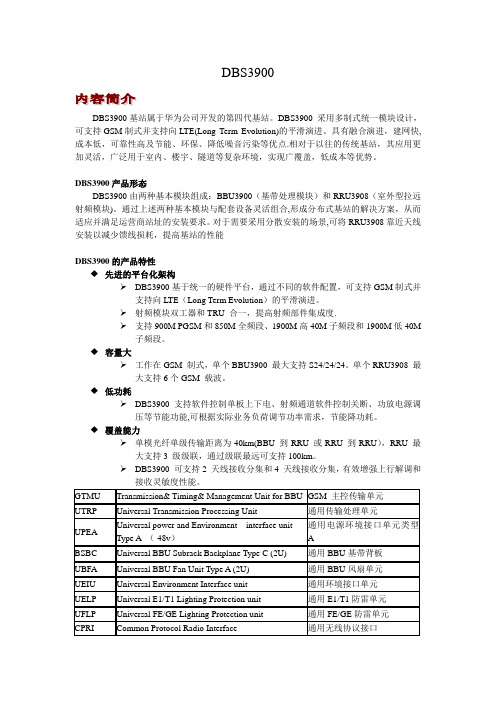

DBS3900DBS3900基站属于华为公司开发的第四代基站。

DBS3900 采用多制式统一模块设计，可支持GSM制式并支持向LTE(Long Term Evolution)的平滑演进。

具有融合演进，建网快,成本低，可靠性高及节能、环保、降低噪音污染等优点.相对于以往的传统基站，其应用更加灵活，广泛用于室内、楼宇、隧道等复杂环境，实现广覆盖，低成本等优势。

DBS3900产品形态DBS3900由两种基本模块组成：BBU3900（基带处理模块）和RRU3908（室外型拉远射频模块)。

通过上述两种基本模块与配套设备灵活组合,形成分布式基站的解决方案，从而适应并满足运营商站址的安装要求。

对于需要采用分散安装的场景,可将RRU3908靠近天线安装以减少馈线损耗，提高基站的性能DBS3900的产品特性◆先进的平台化架构➢DBS3900基于统一的硬件平台，通过不同的软件配置，可支持GSM制式并支持向LTE（Long Term Evolution）的平滑演进。

➢射频模块双工器和TRU 合一，提高射频部件集成度.➢支持900M PGSM和850M全频段、1900M高40M子频段和1900M低40M 子频段。

◆容量大➢工作在GSM 制式，单个BBU3900 最大支持S24/24/24。

单个RRU3908 最大支持6个GSM 载波。

◆低功耗➢DBS3900支持软件控制单板上下电、射频通道软件控制关断、功放电源调压等节能功能,可根据实际业务负荷调节功率需求，节能降功耗。

◆覆盖能力➢单模光纤单级传输距离为40km(BBU 到RRU 或RRU 到RRU），RRU 最大支持3 级级联，通过级联最远可支持100km。

➢DBS3900 可支持2 天线接收分集和4 天线接收分集，有效增强上行解调和接收灵敏度性能。

DBS3900硬件组成◆DBS3900的功能模块包括BBU3900和RRU3908, BBU3900和RRU3908之间使用光纤连接。

华为GSM无线产品详细论述第一节：华为BSS基础数据名词说明1.1 华为设备概述：华为BSS无线设备包括BSC和BTS，BSC设备型号有BSC32、BSC6000、BSC6900，其中BSC32目前湖北差不多退网，本次不做介绍。

现网要紧运行的BSC是BSC6000，BSC6900型号设备在15期工程中投入使用，为后期要紧型号设备。

关于BTS设备，现网要紧有BTS312、BTS3012、BTS3900、DBS3900设备型号，BTS312设备华为目前差不多停产〔现网较少，本次不做介绍〕，现在华为主推BTS3900、DBS3900和BTS3012设备，BTS3900基站为多密度载波基站，适用于城区大配置基站，BTS3012基站为双密度载波基站，适用于农村地区小配置基站，DBS3900为拉远基站，能够灵活配置安装，对主站进行有效补充。

1.2 差不多概念➢BSS〔Base Station System〕：基站系统，由BSC和BTS两部分组成。

➢BSC〔Base Station Controller〕：基站操纵器，处理同无线相关的功能，例如切换，治理无线网络资源和小区结构数据。

也操纵基站和手机的无线频率功率级别。

➢BTS〔Base Transceiver Station〕：差不多收发信机单元，是服务于一个小区的无线设备。

包含天线系统，无线频率功率放大器，所有的数字信号处理设备。

➢Antenna System：天线系统，由覆盖同一区域的或multi-casting结构的所有发射和接收天线组成。

➢双密度：一个模块承载两个载波，故称双密度➢PBT：power burst technology，一种功率增强技术➢发分集：同源信号人为制造多径，手机接收信号因为两路多径得到统计意义的信号增强的一种技术➢四收分集：采纳四路接收，比主分集可获得更多的上行分集增益的一种技术➢Sidepower：一种占地面积小，可侧立于设备旁边的瘦长电源机柜➢射频前端单元〔DAFU〕：对DDPU、DCOM、CDU、SCU、EDU等合分路单元、双工单元的统称。

华为GSM切换算法详解GSM切换算法主要包括两个方面的内容：测量报告和切换决策。

测量报告是指移动台对周围基站的测量结果，包括接收信号强度（Received Signal Strength，RSSI）、信噪比（Signal-to-Noise Ratio，SNR）、接收质量（Received Quality，RxQual）等参数的上报。

切换决策是指基于测量报告和一系列的切换条件，通过切换策略来进行切换的决策。

在GSM中，常见的切换类型包括手动切换和自动切换。

手动切换是指移动用户根据需要手动选择要切换到的目标基站；自动切换是指网络根据切换条件和策略，自动选择合适的目标基站进行切换。

GSM切换算法的具体实现方法，可以分为以下几个步骤：1.测量报告：移动台定期对周围的基站进行测量，并上报测量结果。

测量报告包括接收信号强度、信噪比、接收质量等参数。

基站根据这些测量结果，可以了解移动台与周围基站之间的信号质量和干扰程度。

2.切换条件：基于测量报告的参数，设置一系列的切换条件。

切换条件包括接收信号强度阈值、信噪比阈值、接收质量阈值等。

当测量报告中的参数满足切换条件时，就可以考虑进行切换。

3.切换策略：根据切换类型（手动切换或自动切换）和切换条件，制定相应的切换策略。

切换策略包括选择最优目标基站、优先级排序、资源分配等。

在自动切换中，通常会根据测量报告中的参数评估周围基站的质量，并选择信号最强、干扰最小的基站作为切换目标。

4.切换过程：当测量报告中的参数满足切换条件时，开始切换过程。

切换过程主要包括两个阶段：测量报告和切换命令。

在测量报告阶段，移动台会对切换目标基站进行测量，并上报测量结果。

在切换命令阶段，网络根据测量结果和切换策略，向移动台发送切换命令，指示移动台切换到目标基站。

5.切换完成：移动台接收到切换命令后，开始切换过程。

切换过程中，移动台会断开与当前基站的连接，并与目标基站建立连接。

一旦切换完成，移动台就可以通过目标基站进行正常通信。

DBS3900DBS3900基站属于华为公司开发的第四代基站。

DBS3900 采用多制式统一模块设计，可支持GSM制式并支持向LTE（Long Term Evolution）的平滑演进。

具有融合演进，建网快，成本低，可靠性高及节能、环保、降低噪音污染等优点。

相对于以往的传统基站，其应用更加灵活，广泛用于室内、楼宇、隧道等复杂环境，实现广覆盖，低成本等优势。

DBS3900产品形态DBS3900由两种基本模块组成：BBU3900（基带处理模块）和RRU3908（室外型拉远射频模块）。

通过上述两种基本模块与配套设备灵活组合，形成分布式基站的解决方案，从而适应并满足运营商站址的安装要求。

对于需要采用分散安装的场景，可将RRU3908靠近天线安装以减少馈线损耗，提高基站的性能DBS3900的产品特性◆先进的平台化架构D BS3900基于统一的硬件平台，通过不同的软件配置，可支持GSM制式并支持向LTE（Long Term Evolution）的平滑演进。

射频模块双工器和TRU 合一，提高射频部件集成度。

支持900M PGSM和850M全频段、1900M高40M子频段和1900M低40M子频段。

◆容量大工作在GSM 制式，单个BBU3900 最大支持S24/24/24。

单个RRU3908 最大支持6个GSM 载波。

◆低功耗D BS3900支持软件控制单板上下电、射频通道软件控制关断、功放电源调压等节能功能，可根据实际业务负荷调节功率需求，节能降功耗。

◆覆盖能力单模光纤单级传输距离为40km（BBU 到RRU 或RRU 到RRU），RRU 最大支持3 级级联，通过级联最远可支持100km。

D BS3900 可支持2 天线接收分集和4 天线接收分集，有效增强上行解调和接收灵敏度性能。

DBS3900硬件组成◆DBS3900的功能模块包括BBU3900和RRU3908, BBU3900和RRU3908之间使用光纤连接。

引入BSS NSSCopyright ©2009 Huawei Technologies Co., Ltd. All rights reserved.参考资料l Huawei CDMA DBS3900文档l Huawei CDMA BTS3900文档培训目标l学完本课程后，您应该能：p了解3900系列基站的主流型号p描述3900系列基站的基本构架p掌握3900系列基站各个模块的功能p了解各种典型的应用场景目录1.系统介绍2.模块功能3.典型应用场景目录1.系统介绍2.模块功能3.典型应用场景CDMA BTS 的演进使用归一化平台V3V2个多高载载可用投低高载载可HERT平台l HERT: Huawei Enhanced Radio Technology, 华为增强型无线技术.3900系列站介绍BTS3900 BTS3900A室内/外宏基站3900系列基站组件介绍l3900系列化基站的产品形态由三种基本模块组成p BBU3900（基带单元）p CRFU（宏基站射频单元）p RRU3606（远端射频模块单元）机柜式宏基站机柜式宏基站包括室内型BTS3900和室外型BTS3900A，机柜式宏基站中集中安装了BBU3900和CRFU模块。

模块介绍分布式基站l分布式基站（DBS3900）是由BBU3900和RRU3606组成。

BBU3900可以安装在现有站址任何具有19英寸宽，2U高的设备安装空间里，无需单独配置机柜，节省设备空间；RRU3606可灵活的安装在靠近天线的位置，减少馈线损耗，提高基站的性能。

l对于室内/室外需要采用分布安装的场景，可将RRU3606挂墙或抱杆安装；对于室内需要采用集中安装的场景，可将BBU3900和RRU3606分别安装在集中架中；对于需要室外集中安装的场景，可将RRU3606通过挂墙或抱杆集中安装。

紧凑型小基站l室外小基站（BTS3900C）可应用到室内和室外环境中，支持抱杆、挂墙和立架或其他类型的支架安装。

华为GSM重要参数说明1.频率范围：华为GSM系统工作在多个频率范围，主要包括900MHz和1800MHz。

900MHz频段主要用于覆盖更大的区域，而1800MHz频段则提供更高的传输速率。

这两个频段的选择取决于不同国家的规定和使用需求。

2.频率规划：在华为GSM系统中，频率规划非常重要，它决定了各个基站之间的频率分配，以避免频率冲突和干扰。

频率规划的主要目标是最大限度地提高系统的容量和性能，确保通信质量稳定。

3.射频功率：4.周期：在华为GSM系统中，一个周期是指一次完整的时间间隔，在这个时间间隔内进行一次通信。

周期的长度取决于不同的功能和需求，例如，呼叫建立过程和信道传输过程的周期可能不同。

5.时隙：在华为GSM系统中，一个时隙是一个周期的一个小部分，用于传输数据或语音信息。

一个周期可以被划分为多个时隙，每个时隙都有固定的长度，用于传输特定的信息。

时隙的数量和长度可以根据系统的配置进行调整。

6.信道编码：7.协议栈：在华为GSM系统中，协议栈是指一组互相关联的协议层，用于实现不同功能和服务的通信。

这些协议层包括物理层、数据链路层、网络层和应用层等。

协议栈的设计和优化对系统的性能和可靠性非常重要。

8.邻区：在华为GSM系统中，邻区是指与当前基站相邻的其他基站。

邻区信息对于移动设备的无缝切换和无缝漫游非常重要，它可以帮助设备选择最佳的基站，并保持网络连接的稳定性。

9.调度算法：10.干扰管理：在华为GSM系统中，干扰是指与目标信号相混淆的其他无线信号。

干扰管理是通过优化频率规划、功率控制、邻区管理和信道编码等方式来减少干扰的影响，提高通信质量和系统性能。

以上是对华为GSM系统的一些重要参数的详细说明。

这些参数在设计、优化和管理华为GSM网络时起着关键的作用，可以帮助实现高质量和稳定的移动通信服务。

Airbridge BTS3900 CDMA基站V400R006产品描述文档版本03发布日期2008-12-25华为所有和机密版权所有 © 华为技术有限公司目录前言............................................................................................................................................ .........11 BTS 总体结构...............................................................................................................................1-11.1 BTS 物理结构............................................................................................................................................ .....1-21.1.1 BTS 机柜外形........................................................................................................................................1-21.1.2 BTS 机柜结构........................................................................................................................................1-31.1.3 BTS 机柜配置........................................................................................................................................1-41.2 BTS 逻辑结构............................................................................................................................................ .....1-61.3 BTS 软件结构............................................................................................................................................ .....1-72 BTS 配置类型...............................................................................................................................2-13 BTS 配电方式...............................................................................................................................3-14 BTS 时钟同步方式.......................................................................................................................4-15 BTS 传输与组网...........................................................................................................................5-15.1 BTS 星型组网............................................................................................................................................ .....5-25.2 BTS 链型组网............................................................................................................................................ .....5-25.3 BTS 树型组网............................................................................................................................................ .....5-36 BTS 操作维护...............................................................................................................................6-16.1 BTS 操作维护方式 (6)-26.2 BTS 操作维护功能 (6)-27 BTS 技术指标...............................................................................................................................7-17.1 BTS 性能指标............................................................................................................................................ .....7-27.2 BTS 整机指标............................................................................................................................................ .....7-37.3 BTS 可靠性指标............................................................................................................................................ .7-47.4 BTS 防雷指标............................................................................................................................................ .....7-47.5 BTS 安全规范指标 (7)-57.6 BTS EMC 指标............................................................................................................................................ ...7-57.7 BTS 环境指标............................................................................................................................................ .....7-67.7.1 储存环境............................................................................................................................................ ....7-67.7.2 运输环境............................................................................................................................................ ....7-87.7.3 运行环境............................................................................................................................................ ..7-10Airbridge BTS3900 CDMA 基站产品描述目录文档版本 03 (2008-12-25华为所有和机密版权所有 © 华为技术有限公司i插图目录图1-1 BTS3900机柜外观图...............................................................................................................................1-2图1-2 BTS3900机柜内部结构图.......................................................................................................................1-3图1-3 BTS3900机柜典型配置图.......................................................................................................................1-4图1-4 BTS3900机柜满配置图...........................................................................................................................1-5图1-5BTS3900逻辑结构图...............................................................................................................................1-6图1-6 BTS 软件结构图.......................................................................................................................................1-7图2-1 BTS3900典型配置图...............................................................................................................................2-1图3-1 BTS3900配电原理图...............................................................................................................................3-1图5-1 BTS 星型组网图.......................................................................................................................................5-2图5-2 BTS 链型组网图.......................................................................................................................................5-3图5-3 BTS 树型组网图.......................................................................................................................................5-3图6-1 操作维护系统组网结构图........................................................................................................................6-2Airbridge BTS3900 CDMA 基站产品描述插图目录文档版本 03 (2008-12-25华为所有和机密版权所有 © 华为技术有限公司iiiAirbridge BTS3900 CDMA基站产品描述表格目录表格目录表1-1 BTS3900各部件功能说明表...................................................................................................................1-5表4-1 BTS时钟同步方式说明表.......................................................................................................................4-1表7-1 Band Class 0(800MHz频段发射性能指标表..........................................................................................7-2表7-2 Band Class0(800MHz频段接收性能指标表....................................................................................7-2表7-3 Band Class 6(2100MHz频段发射性能指标表..................................................................................7-2表7-4 Band Class 6(2100MHz 频段接收性能指标表..................................................................................7-3表7-5 BTS 级联RRU/ODU时的指标表...........................................................................................................7-3表7-6基站传输链路误码率门限指标表............................................................................................................7-3表7-7BTS3900工程指标表...............................................................................................................................7-4表7-8 BTS可靠性指标.......................................................................................................................................7-4表7-9 BTS3900防雷指标表...............................................................................................................................7-5表7-10储存过程中气候环境要求表..................................................................................................................7-6表7-11储存过程中机械活性物质的浓度要求表..............................................................................................7-7表7-12存储过程中化学活性物质的浓度要求表..............................................................................................7-7表7-13机械应力要求表......................................................................................................................................7-8表7-14运输过程中气候环境要求表..................................................................................................................7-8表7-15运输过程中机械活性物质的浓度要求表..............................................................................................7-9表7-16运输过程中化学活性物质的浓度要求表............................................................................................7-10表7-17运输过程中机械应力要求....................................................................................................................7-10表7-18运行过程中气候环境表........................................................................................................................7-11表7-19机械活性物质的浓度要求....................................................................................................................7-11表7-20运行过程中化学活性物质的浓度要求表............................................................................................7-12表7-21运行过程中机械应力要求表................................................................................................................7-12Airbridge BTS3900 CDMA基站产品描述前言前言概述本文档介绍了BTS3900的物理结构、逻辑结构、配置类型、配电方式、时钟同步方式及组网信息等,并提供了BTS3900基站系统收发性能、整机指标、防雷性能、运行环境等指标。

HUAWEIAirbridge BTS3612A CDMA Base Station Technical ManualSystem DescriptionHUAWEIAirbridge BTS3612A CDMA Base Station Technical ManualSystem Principle1.5cm7cm Font: Arial 22pt ,Product name: Bold5.3cm0.7cm Airbridge BTS3612A CDMA Base Station Technical Manual 5cm HUAWEI4cmVer: T2-030298- 20031120-C-1.20 BOM: 31026098 2.5cm, Font: Arial, 9 ptHuawei Technologies Co., Ltd. Administration Building, Huawei Technologies Co., Ltd., Bantian, Longgang District, Shenzhen, P. R. ChinaPostal Code: 518129Website: BOM: 31026098Airbridge BTS3612A CDMA Base Station Technical Manual Airbridge BTS3612A CDMA Base Station Technical Manual Airbridge BTS3612A CDMA Base Station Technical Manual Airbridge BTS3612A CDMA Base Station Technical Manual 15.7cm Huawei Technologies Co., Ltd. Huawei Technologies Co., Ltd. Huawei Technologies Co., Ltd. Huawei Technologies Co., Ltd. 10c mAirbridge BTS3612A CDMA Base Station Technical ManualAirbridge BTS3612A CDMA Base StationTechnical Manual Maintenance ManualData Configuration ManualBOM: 31026098BOM: 31033317BOM: 31161099HUAWEI1. System Description2. System PrincipleAirbridge BTS3612A CDMA Base Station Technical ManualV100R002Airbridge BTS3612A CDMA Base StationTechnical ManualManual Version T2-030298-20031120-C-1.20Product Version V100R002BOM 31026098Huawei Technologies Co., Ltd. provides customers with comprehensive technical support and service. Please feel free to contact our local office or company headquarters.Huawei Technologies Co., Ltd.Address: Administration Building, Huawei Technologies Co., Ltd.,Bantian, Longgang District, Shenzhen, P. R. ChinaPostal Code: 518129Website: Email:******************Copyright © 2003 Huawei Technologies Co., Ltd.All Rights ReservedNo part of this manual may be reproduced or transmitted in any form or by anymeans without prior written consent of Huawei Technologies Co., Ltd.Trademarks, HUAWEI, C&C08, EAST8000, HONET, , ViewPoint, INtess, ETS, DMC, TELLIN, InfoLink, Netkey, Quidway, SYNLOCK, Radium, M900/M1800,TELESIGHT, Quidview, Musa, Airbridge, Tellwin, Inmedia, VRP, DOPRA, iTELLIN,HUAWEI OptiX, C&C08iNET, NETENGINE, OptiX, iSite, U-SYS, iMUSE, OpenEye,Lansway, SmartAX, infoX, TopEng are trademarks of Huawei Technologies Co.,Ltd.All other trademarks mentioned in this manual are the property of their respectiveholders.NoticeThe information in this manual is subject to change without notice. Every effort hasbeen made in the preparation of this manual to ensure accuracy of the contents, butall statements, information, and recommendations in this manual do not constitutethe warranty of any kind, express or implied.About This ManualRelease NotesThis manual applies to Airbridge BTS3612A CDMA Base Station V100R002. OrganizationThis Technical Manual gives a systematic introduction on the technical principles,structures and maintenance methods of Airbridge BTS3612A CDMA Base Station(BTS3612A hereafter).It is divided into two modules:z Module 1 System Description This module introduces the product features, product architecture, main functions, reliability design, operation and maintenancesystem, technical indices and so on.z Module 2 System Principle This module first introduces the system structure of BTS3612A, including its baseband subsystem, RF subsystem, antenna & feedersubsystem, power and environment monitoring subsystem, and then describesthe lightning protection and grounding, BTS signal flows and BTS configuration. Intended AudienceThe manual is intended for the following readers:z Installation engineers & techniciansz Operation & maintenance personnelConventionsThe manual uses the following conventions:I. General conventionsConvention Description Arial Normal paragraphs are in Arial.Arial Narrow Warnings, Cautions, Notes and Tips are in Arial Narrow.Boldface Headings are in Boldface.Courier New Terminal Display is in Courier New.II. Command conventionsConvention Description Boldface The keywords of a command line are in Boldface.italic Command arguments are in italic.[ ] Items (keywords or arguments) in square brackets [ ] are optional.{ x | y | ... }Alternative items are grouped in braces and separated by vertical bars. One is selected.[ x | y | ... ]Optional alternative items are grouped in square brackets and separated by vertical bars. One or none is selected.{ x | y | ... } *Alternative items are grouped in braces and separated by vertical bars. A minimum of one or a maximum of all can be selected.[ x | y | ... ] *Optional alternative items are grouped in square brackets and separated by vertical bars. Many or none can be selected.III. GUI conventionsConvention Description< > Button names are inside angle brackets. For example, click the <OK> button.[ ] Window names, menu items, data table and field names are inside square brackets. For example, pop up the [New User] window./ Multi-level menus are separated by forward slashes. For example, [File/Create/Folder].IV. Keyboard operationFormat Description<Key> Press the key with the key name inside angle brackets. For example, <Enter>, <Tab>, <Backspace>, or <A>.<Key1+Key2> Press the keys concurrently. For example, <Ctrl+Alt+A> means the three keys should be pressed concurrently.<Key1, Key2> Press the keys in turn. For example, <Alt, A> means the two keys should be pressed in turn.V. Mouse operationAction Description Click Press the left button or right button quickly (left button by default).Double Click Press the left button twice continuously and quickly.Drag Press and hold the left button and drag it to a certain position.VI. SymbolsEye-catching symbols are also used in the manual to highlight the points worthy ofspecial attention during the operation. They are defined as follows:Caution, Warning, Danger: Means reader be extremely careful during the operation.Note, Comment, Tip, Knowhow, Thought: Means a complementary description.。
