DBS3900DBS3900基站属于华为公司开发的第四代基站。
DBS3900 采用多制式统一模块设计，可支持GSM制式并支持向LTE（Long Term Evolution）的平滑演进。
具有融合演进，建网快，成本低，可靠性高及节能、环保、降低噪音污染等优点。
相对于以往的传统基站，其应用更加灵活，广泛用于室内、楼宇、隧道等复杂环境，实现广覆盖，低成本等优势。
DBS3900产品形态DBS3900由两种基本模块组成：BBU3900（基带处理模块）和RRU3908（室外型拉远射频模块）。
通过上述两种基本模块与配套设备灵活组合，形成分布式基站的解决方案，从而适应并满足运营商站址的安装要求。
对于需要采用分散安装的场景，可将RRU3908靠近天线安装以减少馈线损耗，提高基站的性能DBS3900的产品特性◆先进的平台化架构D BS3900基于统一的硬件平台，通过不同的软件配置，可支持GSM制式并支持向LTE（Long Term Evolution）的平滑演进。
射频模块双工器和TRU 合一，提高射频部件集成度。
支持900M PGSM和850M全频段、1900M高40M子频段和1900M低40M子频段。
◆容量大工作在GSM 制式，单个BBU3900 最大支持S24/24/24。
单个RRU3908 最大支持6个GSM 载波。
◆低功耗D BS3900支持软件控制单板上下电、射频通道软件控制关断、功放电源调压等节能功能，可根据实际业务负荷调节功率需求，节能降功耗。
◆覆盖能力单模光纤单级传输距离为40km（BBU 到RRU 或RRU 到RRU），RRU 最大支持3 级级联，通过级联最远可支持100km。
D BS3900 可支持2 天线接收分集和4 天线接收分集，有效增强上行解调和接收灵敏度性能。
DBS3900硬件组成◆DBS3900的功能模块包括BBU3900和RRU3908, BBU3900和RRU3908之间使用光纤连接。

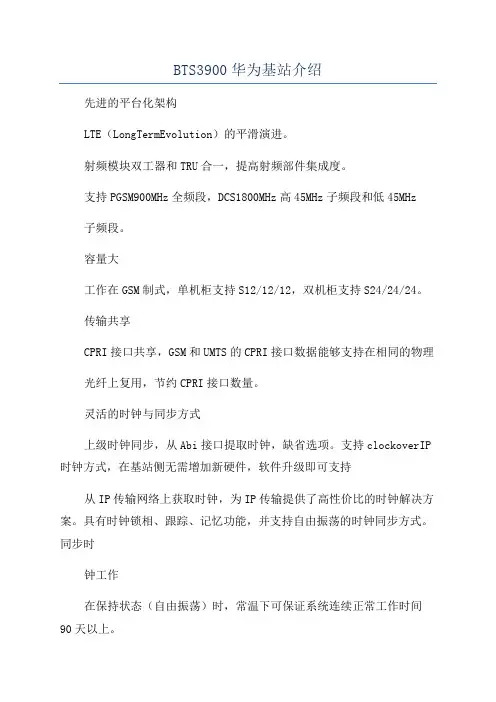

BTS3900华为基站介绍先进的平台化架构LTE（LongTermEvolution）的平滑演进。
射频模块双工器和TRU合一，提高射频部件集成度。
支持PGSM900MHz全频段，DCS1800MHz高45MHz子频段和低45MHz子频段。
容量大工作在GSM制式，单机柜支持S12/12/12，双机柜支持S24/24/24。
传输共享CPRI接口共享，GSM和UMTS的CPRI接口数据能够支持在相同的物理光纤上复用，节约CPRI接口数量。
灵活的时钟与同步方式上级时钟同步，从Abi接口提取时钟，缺省选项。
支持clockoverIP 时钟方式，在基站侧无需增加新硬件，软件升级即可支持从IP传输网络上获取时钟，为IP传输提供了高性价比的时钟解决方案。
具有时钟锁相、跟踪、记忆功能，并支持自由振荡的时钟同步方式。
同步时钟工作在保持状态（自由振荡）时，常温下可保证系统连续正常工作时间90天以上。
组网能力支持星型、树型、链型和环型组网等多种组网方式。
支持Fle某Abi组网方式。
工作在GSM制式时，支持Abi传输优化功能。
低功耗绿色通信网络。
DCDU-01模块，再由DCDU-01模块给机柜内各部件进行直流电源分配。
BTS3900（-48V）机柜包括：MRFU模块、BBU、DCDU-01模块和FAN模块，机柜的空余部分还可以选配3U的用户设备。
BBU3900设备及模块MRFU（MulticarrierRadioFilterUnit）多载波射频滤波单元DCDU （DirectCurrentDitributionUnit）-01直流配电单元FAN风扇模块BBU3900单板主要包括：GTMU（GSM主控传输板）UTRP（扩展传输板）UPEU（电源与环境监控单元）UEIU(环境接口板)UELP(通用E1/T1防雷保护单元)UBFA(风扇单元）等功能单板BBU3900功能BBU3900是基带处理单元，提供与BSC/RNC和射频模块连接的物理接口，集中管理整个基站系统，包括操作维护和信令处理，并提供系统时钟BBU3900的主要功能包括：提供与BSC/RNC通信的物理接口，完成基站与BSC/RNC之间的信息交互。
LTE各设备简介一中兴LTE设备1，中兴LTE设备介绍：下图为LTE设备类型,2，中兴LTE宏站主设备建设相关尺寸：RRU R8968E：BBU B8300DCPD6配电单元示意图当DCPD6 为 1 台B8300 和 3 台R8968 供电时，输入电源线为16 mm2（63A 空开）；当DCPD6 为 6 台R8968 供电时，则须将输入电源线改为25 mm2（100A 空开）。
3，BBU 相关参数及性能中兴BBU——B8300功能介绍1图1-1 机箱槽位示意图表1-1 机箱单板配置根据需要支持的处理能力，ZXSDR B8300 TL200机箱的单板配置常用有以下三种：ZXSDR B8300 TL200配置A：2天线1扇区/2天线2扇区/2天线3扇区。
CC+BPL+SA+PM+FA，如图1-2所示。
ZXSDR B8300 TL200配置B：8天线3扇区CC×2+BPL×3+SA+PM×2+FA，如图1-3所示。
图1-3 ZXSDR B8300 TL200配置B示意图ZXSDR B8300 TL200配置C：8天线3扇区＋2天线3扇区。
CC×2+BPL×4+SA+PM×2+FA，如图1-4所示。
图1-4 ZXSDR B8300 TL200配置C示意图4、BBU可供安装机柜类型介绍：1、BC8810机柜尺寸为2000 mm×600 mm×600 mm（高×宽×深），共42 U 空间，最大支持8层BBU插箱安装。
2、BC8811机柜尺寸为：950 mm ×600 mm ×450 mm(高×宽×深)，共19 U 空间，最大支持3层BBU插箱安装。
3、HUB柜即BC8180A机柜，共8 U空间。
尺寸为：400 mm ×600 mm ×350 mm(高×宽×深)。
Airbridge BTS3900 CDMA基站V400R006产品描述文档版本03发布日期2008-12-25华为所有和机密版权所有 © 华为技术有限公司目录前言............................................................................................................................................ .........11 BTS 总体结构...............................................................................................................................1-11.1 BTS 物理结构............................................................................................................................................ .....1-21.1.1 BTS 机柜外形........................................................................................................................................1-21.1.2 BTS 机柜结构........................................................................................................................................1-31.1.3 BTS 机柜配置........................................................................................................................................1-41.2 BTS 逻辑结构............................................................................................................................................ .....1-61.3 BTS 软件结构............................................................................................................................................ .....1-72 BTS 配置类型...............................................................................................................................2-13 BTS 配电方式...............................................................................................................................3-14 BTS 时钟同步方式.......................................................................................................................4-15 BTS 传输与组网...........................................................................................................................5-15.1 BTS 星型组网............................................................................................................................................ .....5-25.2 BTS 链型组网............................................................................................................................................ .....5-25.3 BTS 树型组网............................................................................................................................................ .....5-36 BTS 操作维护...............................................................................................................................6-16.1 BTS 操作维护方式 (6)-26.2 BTS 操作维护功能 (6)-27 BTS 技术指标...............................................................................................................................7-17.1 BTS 性能指标............................................................................................................................................ .....7-27.2 BTS 整机指标............................................................................................................................................ .....7-37.3 BTS 可靠性指标............................................................................................................................................ .7-47.4 BTS 防雷指标............................................................................................................................................ .....7-47.5 BTS 安全规范指标 (7)-57.6 BTS EMC 指标............................................................................................................................................ ...7-57.7 BTS 环境指标............................................................................................................................................ .....7-67.7.1 储存环境............................................................................................................................................ ....7-67.7.2 运输环境............................................................................................................................................ ....7-87.7.3 运行环境............................................................................................................................................ ..7-10Airbridge BTS3900 CDMA 基站产品描述目录文档版本 03 (2008-12-25华为所有和机密版权所有 © 华为技术有限公司i插图目录图1-1 BTS3900机柜外观图...............................................................................................................................1-2图1-2 BTS3900机柜内部结构图.......................................................................................................................1-3图1-3 BTS3900机柜典型配置图.......................................................................................................................1-4图1-4 BTS3900机柜满配置图...........................................................................................................................1-5图1-5BTS3900逻辑结构图...............................................................................................................................1-6图1-6 BTS 软件结构图.......................................................................................................................................1-7图2-1 BTS3900典型配置图...............................................................................................................................2-1图3-1 BTS3900配电原理图...............................................................................................................................3-1图5-1 BTS 星型组网图.......................................................................................................................................5-2图5-2 BTS 链型组网图.......................................................................................................................................5-3图5-3 BTS 树型组网图.......................................................................................................................................5-3图6-1 操作维护系统组网结构图........................................................................................................................6-2Airbridge BTS3900 CDMA 基站产品描述插图目录文档版本 03 (2008-12-25华为所有和机密版权所有 © 华为技术有限公司iiiAirbridge BTS3900 CDMA基站产品描述表格目录表格目录表1-1 BTS3900各部件功能说明表...................................................................................................................1-5表4-1 BTS时钟同步方式说明表.......................................................................................................................4-1表7-1 Band Class 0(800MHz频段发射性能指标表..........................................................................................7-2表7-2 Band Class0(800MHz频段接收性能指标表....................................................................................7-2表7-3 Band Class 6(2100MHz频段发射性能指标表..................................................................................7-2表7-4 Band Class 6(2100MHz 频段接收性能指标表..................................................................................7-3表7-5 BTS 级联RRU/ODU时的指标表...........................................................................................................7-3表7-6基站传输链路误码率门限指标表............................................................................................................7-3表7-7BTS3900工程指标表...............................................................................................................................7-4表7-8 BTS可靠性指标.......................................................................................................................................7-4表7-9 BTS3900防雷指标表...............................................................................................................................7-5表7-10储存过程中气候环境要求表..................................................................................................................7-6表7-11储存过程中机械活性物质的浓度要求表..............................................................................................7-7表7-12存储过程中化学活性物质的浓度要求表..............................................................................................7-7表7-13机械应力要求表......................................................................................................................................7-8表7-14运输过程中气候环境要求表..................................................................................................................7-8表7-15运输过程中机械活性物质的浓度要求表..............................................................................................7-9表7-16运输过程中化学活性物质的浓度要求表............................................................................................7-10表7-17运输过程中机械应力要求....................................................................................................................7-10表7-18运行过程中气候环境表........................................................................................................................7-11表7-19机械活性物质的浓度要求....................................................................................................................7-11表7-20运行过程中化学活性物质的浓度要求表............................................................................................7-12表7-21运行过程中机械应力要求表................................................................................................................7-12Airbridge BTS3900 CDMA基站产品描述前言前言概述本文档介绍了BTS3900的物理结构、逻辑结构、配置类型、配电方式、时钟同步方式及组网信息等,并提供了BTS3900基站系统收发性能、整机指标、防雷性能、运行环境等指标。
eRAN6.0 LTE FDD 3900系列基站产品概述文档版本01发布日期2013-04-20版权所有© 华为技术有限公司2013。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：support@客户服务电话：4008302118eRAN6.0 LTE FDD 3900系列基站产品概述目录目录1 产品定位和特点 (1)1.1 产品定位 (1)1.2 产品特点 (2)2 产品架构 (3)2.1 概述 (3)2.2 基本功能模块 (3)2.2.1 BBU3900 (3)2.2.2 RFU (4)2.2.3 RRU (5)2.2.4 AAS (6)2.3 BTS3900机柜 (6)2.4 BTS3900A机柜 (7)2.5 DBS3900 (9)2.5.1 DBS3900典型安装场景 (9)2.5.2 电源柜APM30H (10)2.5.3 传输柜TMC11H (12)2.5.4 电池柜IBBS200D/IBBS200T (13)2.5.5 室内小容量机柜IMB03 (15)2.5.6 室外小容量机柜OMB (15)3 操作和维护 (16)3.1 概述 (16)3.2 操作维护结构 (16)4 规格 (18)4.1 电源 (18)4.2 整机规格 (19)4.3 环境指标 (20)4.4 遵循标准 (21)5 缩略语表 (22)1 产品定位和特点LTE(Long Term Evolution)是无线技术的下一代演进，为无线接入网络带来更多好处，如降低时延、提高用户数据速率、提高频谱效率、提升分组业务的支持能力、增强系统容量和覆盖。
