ANSYS命令流学习笔记workbench中命令流的一些应用

（完整版）ANSYS最常用命令流+中文注释（超级大全）ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

! ANSYS命令流学习笔记18-表面效应单元surface effect !学习重点：!1 表面载荷的施加当施加表面载荷时，在WorkBench中可以很方便地施加。

但其本质也是借助表面效应单元来完成的。

譬如当实体结构表面施加沿切向或者任何方向的均布载荷（甚至不均布?）时，都可以使用表面效应单元。

!2 表面效应单元的建立表面单元，意思就是要依附于现有单元的表面，利用现有节点形成单元，因此单元增加，而节点不增加。

单元通过制定坐标系方向等，施加不同方向的载荷。

!3 表面效应单元的典型应用目前可以使用的表面效应单元：对二维问题：SURF151和SURF153；对三维问题：SURF152和SURF154。

151和152为热表面效应单元，153和154为结构表面效应单元。

表面单元可以很好用，如下例子中的通过表面施加扭矩；总之就是定义与表面成各种方向力的载荷。

在热流问题也有广泛应用。

!问题描述! 在workbench中可以轻松实现其定义，根据图示边界条件，得出位移结果如右图。

这里把此问题转到APDL里运行。

并再熟悉一下接触设定。

（案例参考ansys官方教程，有点不同）!APDL命令：finish/clear/title,surf effect~parain,'2s','x_t' !导入当前路径下的2s.x_t文件，包括所有体面线。

实在不想在APDL 里建模了，这是在SCDM中建模导出的文件。

/facet,normal/replot !单位m、Pa!!!以上导入x_t模型et,1,solid185r,2real,2et,2,surf154mp,ex,1,2.1e11mp,prxy,1,0.3 !定义材料1为结构钢mshape,0,3Dmshkey,2esize,0.0005 !网格无关分析之后，选择该尺寸，因为接触存在，网格需要细分vsweep,all !划分网格!!!以上定义材料及划分网格!复习下接触，而且规则形状分开，方便简单划分网格r,3mat,1real,3et,3,targe170et,4,conta174keyopt,4,12,5 !bonded约束vsel,s,loc,z,0.04,0.05asel,s,loc,z,0.04type,3nsla,s,1esln,s,0esurf !根据线创建target170allselvsel,s,loc,z,0,0.04asel,s,loc,z,0.04type,4nsla,s,1esln,s,0esurf !根据线创建contact174!!!以上建立两个体之间的绑定接触!建立surf154单元，为3D面单元csys,1allselasel,s,loc,x,0.015 !切换到圆柱坐标系，方便选择圆周上节点nsla,s,1mat,1real,2type,2esurf!!!以上根据节点，生产surf154单元csys,0local,100,1,0,0,0esel,s,type, ,2emodify,all,esys,100allsel!!!以上建立局部圆柱坐标系，并将此坐标系定义为surf单元的单元坐标系finish/soluesel,s,type, ,2sfe,all,2,pres,,10e6 !施加面压力allselnsel,s,loc,z,0d,all,all !约束底面!!!以上施加边界条件allselsolve !计算finish!!!进入后处理/post1plnsol,u,sumplnsol,s,eqvfinish/eof。

Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件，它能够对复杂工程问题进行建模、分析和优化。

本文将提供一个包含常用ANSYS命令的大全，帮助读者快速了解和掌握ANSYS软件的使用。

一、前言ANSYS是一款功能强大的工程仿真软件，它提供了丰富的建模和分析工具，适用于多个领域的工程问题。

掌握ANSYS的命令流能够有效提高工程师的工作效率，快速完成复杂问题的仿真和分析。

二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具，我们可以使用命令流来进行几何模型的创建和编辑。

以下是一些常用的几何模型命令：（1）BLOCK：创建矩形或立方体体素模型。

（2）CYLIND：创建圆柱体模型。

（3）SWEEP：创建沿路径扫掠的模型。

2. 定义材料属性在进行仿真分析之前，需要定义材料的物理属性。

以下是一些常用的材料属性命令：（1）MP: 定义材料的参数，如密度、弹性模量、泊松比等。

（2）EX: 定义材料的弹性模量。

（3）DENS: 定义材料的密度。

3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。

以下是一些常用的网格划分命令：（1）SIZE：设定初始网格尺寸。

（2）MESH：进行自动的网格划分。

（3）ESIZE：设定特定区域的网格尺寸。

4. 定义边界条件在进行仿真分析之前，需要定义边界条件以模拟实际工程环境。

以下是一些常用的边界条件命令：（1）D：定义位移边界条件。

（2）S：定义约束条件。

（3）F：定义外部力或施加力。

5. 设置分析类型ANSYS提供了多种分析类型，如结构分析、热分析、流体分析等。

以下是一些常用的分析类型命令：（1）SOLVE：执行数值分析求解。

（2）ANTYPE：设定分析类型。

（3）FILE：设置解算文件名和保存路径。

6. 查看和后处理结果分析完成后，我们需要查看和后处理结果。

以下是一些常用的结果查看和后处理命令：（1）PLOT：绘制结果曲线或图像。

ansys命令流使用方法
在ANSYS中，命令流是一种用于执行特定操作的自动化工具。

以下是ANSYS命令流使用的一般步骤：
1. 打开ANSYS软件并加载您要使用的工程文件。

2. 在ANSYS Graphical User Interface (GUI) 中，将鼠标指针放
在工具栏上。

在“Run”下拉菜单中选择“Command Line”。

3. 在命令行窗口中，输入和编辑您想执行的命令。

您可以使用ANSYS的命令语言以及相关命令进行模型操作、网格生成、
求解等。

4. 您可以通过多种方式输入命令：直接在命令行中输入、从脚本文件中读取、从ANSYS GUI中的日志文件中复制粘贴等。

5. 您可以使用命令流中的参数和变量来进行自动化操作。

使用“!VARIABLE”语句定义变量，并通过“!VARIABLE = value”语
句赋值。

6. 使用ANSYS的各种功能命令对模型进行操作。

例如，在预
处理阶段，您可以使用命令生成几何体、定义材料属性、设定网格、添加边界条件等。

7. 在求解阶段，使用命令启动求解器，设置求解器选项，运行求解器，并监视求解器的输出。

8. 在结果后处理阶段，使用命令读取并处理结果数据，生成图形、报告等。

9. 执行命令流，您可以一次性执行整个命令流，或者逐个执行命令。

10. 您还可以将命令流保存为脚本文件，以便将来再次使用。

以上是ANSYS命令流的一般用法，具体的命令和语法取决于您的特定需求和ANSYS的版本。

建议您参考ANSYS的官方文档和教程，以获得更详细和准确的使用说明。

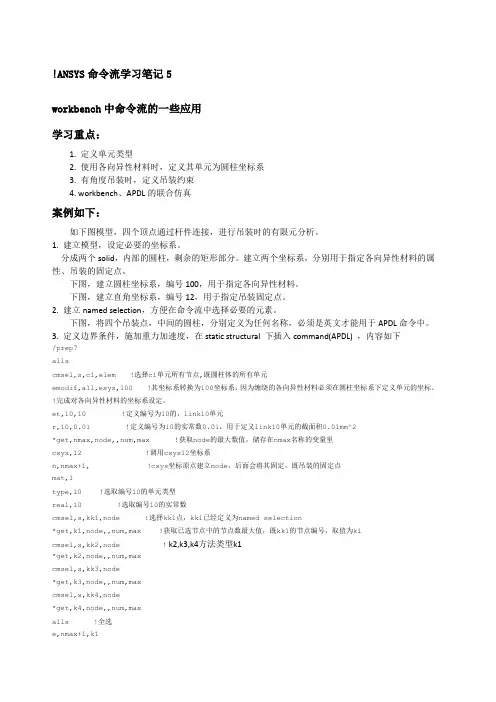

!ANSYS命令流学习笔记5workbench中命令流的一些应用学习重点：1. 定义单元类型2. 使用各向异性材料时，定义其单元为圆柱坐标系3. 有角度吊装时，定义吊装约束4. workbench、APDL的联合仿真案例如下：如下图模型，四个顶点通过杆件连接，进行吊装时的有限元分析。

1. 建立模型，设定必要的坐标系。

分成两个solid，内部的圆柱，剩余的矩形部分。

建立两个坐标系，分别用于指定各向异性材料的属性、吊装的固定点。

下图，建立圆柱坐标系，编号100，用于指定各向异性材料。

下图，建立直角坐标系，编号12，用于指定吊装固定点。

2. 建立named selection，方便在命令流中选择必要的元素。

下图，将四个吊装点，中间的圆柱，分别定义为任何名称，必须是英文才能用于APDL命令中。

3. 定义边界条件，施加重力加速度，在static structural 下插入command(APDL) ，内容如下/prep7allscmsel,s,c1,elem !选择c1单元所有节点,既圆柱体的所有单元emodif,all,esys,100 !其坐标系转换为100坐标系，因为缠绕的各向异性材料必须在圆柱坐标系下定义单元的坐标。

!完成对各向异性材料的坐标系设定。

et,10,10 !定义编号为10的，link10单元r,10,0.01 !定义编号为10的实常数0.01，用于定义link10单元的截面积0.01mm^2*get,nmax,node,,num,max !获取node的最大数值，储存在nmax名称的变量里csys,12 !调用csys12坐标系n,nmax+1, !csys坐标原点建立node，后面会将其固定，既吊装的固定点mat,1type,10 !选取编号10的单元类型real,10 !选取编号10的实常数cmsel,s,kk1,node !选择kk1点，kk1已经定义为named selection*get,k1,node,,num,max !获取已选节点中的节点数最大值，既kk1的节点编号，取值为k1cmsel,s,kk2,node ! k2,k3,k4方法类型k1*get,k2,node,,num,maxcmsel,s,kk3,node*get,k3,node,,num,maxcmsel,s,kk4,node*get,k4,node,,num,maxalls !全选e,nmax+1,k1e,nmax+1,k2e,nmax+1,k3e,nmax+1,k4 !建立四个link单元d,nmax+1,allalls/sol此外，下图中单位必须保持一致，不然计算很容易出问题。

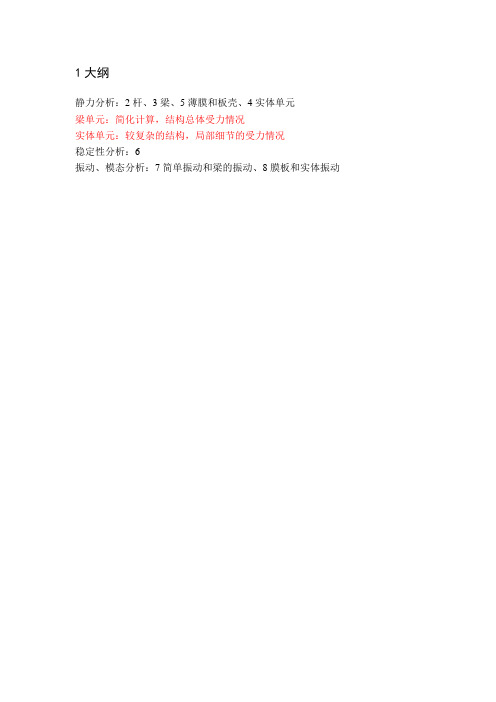

1大纲静力分析：2杆、3梁、5薄膜和板壳、4实体单元梁单元：简化计算，结构总体受力情况实体单元：较复杂的结构，局部细节的受力情况稳定性分析：6振动、模态分析：7简单振动和梁的振动、8膜板和实体振动2杆系结构的静力分析2.1铰接杆在外力作用下的变形二维杆单元LINK1*AFUN,DEG：三角函数默认为弧度，改为角度后处理：结构变形图、显示节点位移和杆件应力2.2人字形屋架的静力分析后处理：杆单元的轴力、轴向应力、轴向应变2.3超静定拉压杆的反力计算后处理：节点反力2.4平行杆件与刚性梁连接的热应力问题定义3点的UY为耦合自由度，即三者的UY位移相等温度（增量）后处理：寻找特定位置的节点和单元，并从单元表中提取它们的内力2.5端部有间隙的杆的热膨胀二维带厚度的平面应力单元PLANE42、二维接触单元CONTACT26温度（始、末）后处理：定义水平应力和铅直应力单元表，并提取3号单元的应力结果*Status,ParmFINISH定义数组变量，将计算结果通过数组变量输出到文件3梁的弯曲静力分析3.1单跨等截面超静定梁的平面弯曲二维弹性梁单元BEAM3后处理：定义以两端弯矩和剪力的单元表，并列出单元表数据并用单元表数据绘制剪力图和弯矩图更细的节点划分方案，更精细3.2四跨连续梁的内力计算体素建模：keypoint, line, area, volume便于细分单元3.3七层框架结构计算3.4工字形截面外伸梁的平面弯曲3.5矩形截面梁的纵横弯曲分析考虑应力强化效应后处理：迭代过程3.6空间刚架静力分析三维梁单元BEAM43.7悬臂梁的双向弯曲三维8节点耦合场实体单元SOLID5三维20节点固体单元SOLID92三维10节点耦合场实体单元SOLID98三维结构实体自适应单元SOLID147定义宏程序，对应四种工况，各种结果差别不大3.8圆形截面悬臂杆的弯扭组合变形三维直管单元PIPE16（只定义外直径，不定义内直径）3.9悬臂等强度梁的弯曲四边形壳单元SHELL63（这里用退化的三角形单元，并使用节点耦合自由度保证模型的对称变形）三维非对称锥形梁单元BEAM44（定义横截面主轴，单元宽度线性变化）计算结果都很好，但壳体单元更能模拟出等强度梁的实际几何形状，更直观，截面定义更简单。

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM 是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50 ：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH 激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX 各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type 为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, VALUELab为参数名称 value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108，超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130界面单元:INTER192，193，194，195显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元单元名称简称节点数节点自由度特性备注LINK1 2D杆 2 Ux,Uy EPCSDGB常用杆元LINK8 3D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉或仅受压杆EDGB模拟缆索的松弛及间隙LINK11 3D线性调节器EGB模拟液压缸和大转动LINK183D有限应EPCDFG另可考虑粘0 变杆 B 弹塑性E-弹性(Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent)等。

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108， 超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81， SOLID98，FLUID129，INFIN110，111，FLUID116，130 界面单元:INTER192，193，194，195 显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent )等。

ANSYSWorkbench使⽤中99%的时候都会⽤到的操作本⽂源⽂来⾃公众号CAD初学者结合个⼈经验，介绍⼀些ANSYS Workbench使⽤过程中的⼀些实⽤操作，主要包括：印记⾯建⽴、局部⽹格信息读取、求解设置（载荷步、并⾏计算、求解过程信息查看）以及结果后处理（节点结果输出、Surface、Path等）。

1 模型中的印迹⾯经典版的ANSYS中，可以直接施加载荷在节点上从⽽实现某个局部范围上的载荷施加，但在ANSYSWorkbench中就不怎么⽅⾯。

Workbench中有⼀个功能可以实现在局部区域施加载荷，即创建Imprint face（印记⾯功能）。

该功能须在Geometry中进⾏编辑，随后在Mechanical中将载荷局部施加在所创建的印记⾯上。

对于外部导⼊的模型，geometry编辑时，先对操作对象进⾏解冻（Unfreeze），若为geometry所建模型则⽆需此操作。

根据需求，在所需平⾯内绘制载荷施加形状，这⾥为圆。

在modeling中对该草图进⾏拉伸，在拉伸选项中选择Imprint Face并generate。

完成印记⾯的添加如下：2 ⽹格2.1 ⽹格质量检查在Mesh→Statistics→Mesh metric中，可选择不同项对单元⽹格质量进⾏综合评估。

常⽤的包括单元质量（ElementQuality）、单元长宽⽐（AspectRatio）、雅克⽐（JacobianRatio）以及最⼤⾓度（MaximumCorner Angle）等。

通过合理的⽹格划分⽅法，综合考虑这⼏项单元质量指标，有助于计算过程的顺利进⾏（尤其是遇到⾮线性求解）。

⽹格质量：单元长宽⽐：单元雅克⽐：单元最⼤顶⾓：2.2 局部⽹格信息输出对于局部区域的⽹格信息，可通过建⽴Named selection导出信息。

右键选择Named Selection选项，选择Export，导出txt⽂件，即可得到该区域的⽹格及其节点信息，包括单元编号、单元类型、节点编号。

一线工程师总结AnsysWorkbench之Mechanical应用——分析设置对于结构静力学中的简单线性问题，不需要对其进行设置，但是对于复杂的分析需要设置一些控制选项。

分析设置是在Mechanical分析树的Static Structural下的Anslysis Settings细节设置中。

本文主要对载荷步控制、求解器控制、重启控制、非线性控制、输出控制、分析数据管理进行介绍。

1 载荷步控制载荷步控制用于指定求解步数和时间。

在非线性分析时，用于控制时间步长。

载荷步控制也用于创建多载荷步，如螺栓预紧载荷。

1.1 载荷步与子步载荷步、子步和平衡迭代是控制加载求解过程的三个载荷时间历程节点。

1.1.1 载荷步在线性静力学分析或稳态分析中，可以使用不同的载荷步施加不同的载荷组合。

在瞬态分析中，可以将多个载荷步加载到同一加载历程曲线的不同时间点。

注意：载荷可以分步，约束不能分步。

实例1，固定矩形条一端，在另一端分3步加载载荷，第一步只加载100N的力，第二步只加载10000Nm的逆时针扭矩，第三步推力与扭矩共同作用，求每一步的变形。

Step1，设置零件材料，接触关系，网格划分，过程略。

Step2，分析设置，将载荷步设置为3，其余默认。

Step3，设置边界条件，如下图。

载荷默认都是渐增(斜坡)加载的，用一个载荷步将载荷从0增加到设定值。

选中分析树中的Force，在信息窗口中出现了Tabular Data表格和Graph图表，代表了Force的加载历程，在第一步中，力从0渐变到100，并在第二三步中保持。

对于静力学分析，渐增加载与恒定加载计算无区别，本例将力与扭矩都改为恒定加载，在表格第一行将数字改为设定值。

要想Force在第二步不起作用，只需要点击图表的第二步区域或表格对应行，右击选择Activate/Deactive at this step!（在此步激活/取消），此载荷便在第二步中消失。

同样设置Moment载荷，使它在第一步中不起作用。
