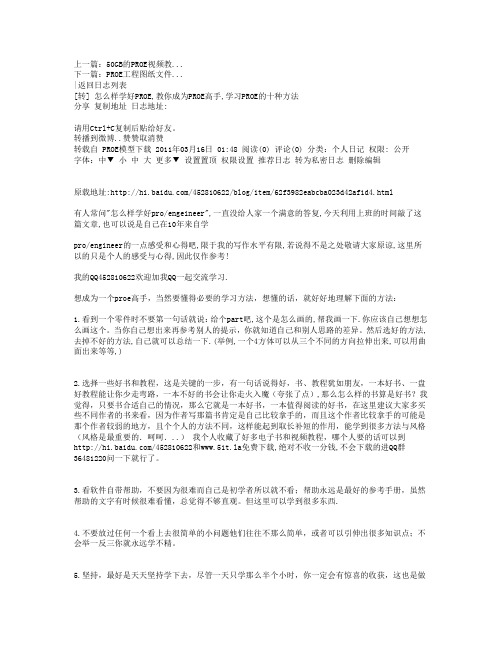

上一篇：50GB的PROE视频教...下一篇：PROE工程图纸文件...|返回日志列表[转] 怎么样学好PROE,教你成为PROE高手,学习PROE的十种方法分享复制地址日志地址:请用Ctrl+C复制后贴给好友。
转播到微博..赞赞取消赞转载自 PROE模型下载 2011年03月16日 01:48 阅读(0) 评论(0) 分类：个人日记权限: 公开字体：中▼小中大更多▼设置置顶权限设置推荐日志转为私密日志删除编辑原载地址:/452810622/blog/item/62f3982eabcba023d42af1d4.html有人常问"怎么样学好pro/engeineer",一直没给人家一个满意的答复,今天利用上班的时间敲了这篇文章,也可以说是自己在10年来自学pro/engineer的一点感受和心得吧,限于我的写作水平有限,若说得不是之处敬请大家原谅,这里所以的只是个人的感受与心得,因此仅作参考!我的QQ452810622欢迎加我QQ一起交流学习.想成为一个proe高手，当然要懂得必要的学习方法，想懂的话，就好好地理解下面的方法：1.看到一个零件时不要第一句话就说：给个part吧,这个是怎么画的,帮我画一下.你应该自己想想怎么画这个。
当你自己想出来再参考别人的提示，你就知道自己和别人思路的差异。
然后选好的方法,去掉不好的方法,自己就可以总结一下.(举例,一个4方体可以从三个不同的方向拉伸出来,可以用曲面出来等等,)2.选择一些好书和教程，这是关键的一步，有一句话说得好，书、教程犹如朋友，一本好书、一盘好教程能让你少走弯路，一本不好的书会让你走火入魔（夸张了点）,那么怎么样的书算是好书？我觉得，只要书合适自己的情况，那么它就是一本好书，一本值得阅读的好书，在这里建议大家多买些不同作者的书来看，因为作者写那篇书肯定是自己比较拿手的，而且这个作者比较拿手的可能是那个作者较弱的地方，且个个人的方法不同，这样能起到取长补短的作用，能学到很多方法与风格（风格是最重要的．呵呵．..）我个人收藏了好多电子书和视频教程，哪个人要的话可以到/452810622和免费下载,绝对不收一分钱,不会下载的进QQ群36481220问一下就行了。
Proe-NC数控加工1简介Proe-NC数控加工（Proe-Numerical Control Machining）是一种利用计算机控制的工具，在三维建模软件Proe中进行数控加工的过程。
它可以通过预先设置的程序指令，实现自动化的加工过程，提高生产效率和制造精度。
本文档将介绍Proe-NC数控加工的基本原理和操作流程，并且演示如何使用Proe进行NC加工。
原理Proe-NC数控加工是一种自动化加工过程，通过计算机控制的方式，使机床进行自动化加工。
它的原理是通过设定的程序指令，将加工所需的三维模型转换为机床能识别的G代码指令集，然后再通过G代码指令集来控制机床的运动，完成加工过程。
Proe-NC数控加工的基本原理包括两个主要方面：1.程序编写：在Proe中进行模型的建立，将需要进行数控加工的模型转化为G代码指令集。
2.设备控制：通过G代码指令集来控制机床的运动，实现加工操作。
操作流程在进行Proe-NC数控加工之前，需要准备好以下工作：•安装Proe软件，并了解基本操作方法。
•使用Proe建模，构建需要进行数控加工的三维模型。
•了解NC加工的基本知识，包括各种加工工艺和刀具选择等。
Proe-NC数控加工的操作流程如下：1.打开Proe软件，并新建一个零件文件。
2.在零件文件中构建需要进行数控加工的三维模型。
3.对模型进行设计和修正，以满足加工需求。
4.设定加工参数，包括加工方式、刀具选择、转速等。
5.进行切削力分析，评估加工效果。
6.根据分析结果，对加工参数进行调整，优化加工效果。
7.生成G代码指令集，包括加工路径、切削速度等。
8.导出G代码文件，保存为NC程序文件。
9.将NC程序文件加载到机床的控制系统中。
10.启动机床，进行自动化数控加工。
实例演示为了更好地理解Proe-NC数控加工的操作流程，下面将通过一个实例进行演示。
1.打开Proe软件，并新建一个零件文件。
2.在零件文件中构建一个立方体模型。
PROE 从入门到精通Pro/E提供了强大的工程图功能，可以将三维模型自动生成所需的各种视图。
而且工程图与模型之间是全相关的，无论何时修改了模型，其工程图自动更新，反之亦然。
Pro/E还提供多种图形输入输出格式，如DWG、DXF、IGS、STP等，可以和其它二维软件交换数据。
工程图的基本操作1.使用缺省模板自动生成工程图文件→新建(N)…→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，“使用缺省模版”前✓→确定→打开图6-2所示的“新制图”对话框，选择欲生成工程图的模型文件，选择图纸大小，→确定→进入工程图环境，且自动生成模型的三个视图。
图6-1 创建工程图文档图6-2 选择工程图模版图6-3 使用空模版注意：使用缺省模板自动生成的工程图往往不符合我国制图标准，一般不宜采用。
二、不使用模板生成工程图1、文件→新建(N)…→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，去掉“使用缺省模版”前✓→确定→打开图6-3所示的“新制图”对话框，选择欲生成工程图的模型文件，在“指定模版”栏选择“空”模版，→选择图纸大小及方向，→确定→进入工程图环境，显示一张带边界的空图纸。
2、在屏幕右侧的绘图工具栏中选取创建一般视图“”工具，或主菜单插入→绘图视图(V)→一般(E)…→在图形窗口给定视图位置→打开图6-4所示的绘图视图对话框，在此给定视图名称、视图方向→确定。
3、生成其它正投影视图：主菜单插入→绘图视图(V)→投影(P)…→在图形窗口给定视图位置→自动在该处生成相应的投影视图。
（如果图形窗口中已有两个以上视图，生成投影视图时须指定父视图）图6-4 生成工程图对话框图6-5 显示/拭除尺寸对话框4、调整视图位置：为防止意外移动视图，缺省情况下视图被锁定在适当位置。
要调整视图位置必须先解锁视图：选取视图→右键→在弹出菜单中去掉“锁定视图移动”前的 ，这时工程图中的所有视图将被解锁，可以通过拖动鼠标进行移动。
╭═══════════════╮║学习CAD ║╭══════┤├══════╮║║║║║╰═══════════════╯║║╭───────────────────────╮║╰══┤油箱@ ├══╯╰───────────────────────╯本站提供的资料均为网上搜集!如果该程序涉及或侵害到您的版权请立即写信通知我们!循序渐进一步一步成为ProE/NC 高手Pro/E NC 的简单特点：一 . 具有智能识别毛坯功能二 . 提供了体贴的层间切削技术三. 自动调整刀间距首先要搞清几个概念：1，坐标系原点。
与其他软件不同的时在Pro/E NC中没有固定的加工原点。
一般情况先在part里建好一个坐标系，记住X,y,Z的方向符合右手法则。
建立坐标系的原则：1，尽量按产品最大轮廓来分中，Z方向对工件顶部为零。
对刀尖，球刀不用减刀半径。
2，因Proe与机床的对应全凭坐标系的方向，所以要特别留意工件在机床上的摆放位置。
尤其是初学者，往往在这一步搞错。
客户化应用环境Proe安装好以后，ProE/Nc 也就成功安装可以使用了。
但是离实际的加工还一段距离，我们必须客户化它，不然使用起来很罗嗦，机床也不能正确识别Proe输出的Nc代码。
客户化应用环境优点：1、建立标准作业环境2、加快作业流程具体而言，建立一些快捷键，在CONFIG.PRO里指定一些路径。
好，让我用一个简单的实例带大家进入Proe/NC建立好坐标系以后，首先建立毛胚New--assembly--Nc Modelopen 你要加工的图档create stock--->ok 就能自动产生毛坯。
毛坯的建立很重要，没有毛坯你将无法进行NC CHECk等功能。
当然毛坯也可以手动建立。
而且毛坯还可以是个点。
我们继续吧.选Gen Assem留意到多了几个坐标系，可以做层来隐藏它们。
所以在part里建好的坐标系最好起个名字如：mill_center(setup-->name)点击machining菜单，在弹出的窗口里先点击第一个我加亮（红色）的图标。
PROE基础教程PROE（Pro/ENGINEER）是由美国Parametric Technology Corporation（PTC公司）开发的三维计算机辅助设计（CAD）软件。
PROE 在工程设计领域具有广泛的应用范围，它可以用于机械设计、产品设计以及各种工程领域的模型设计和分析。
PROE提供了完善的建模和装配功能，可以帮助工程师快速创建复杂的三维模型。
在PROE中，用户可以使用多种建模工具，如拾取、旋转、放样、消减等，来创建各种形状和尺寸的零件。
PROE还提供了丰富的参数化功能，可以方便地修改和更新设计。
工程师只需要调整设计参数，系统就会自动更新模型，从而节省了大量的时间和工作量。
除了建模和装配功能，PROE还提供了强大的分析和仿真工具。
PROE 可以进行各种静态和动态分析，如结构分析、热分析、流体分析等。
通过这些分析工具，工程师可以评估和优化设计，在得出结果之前很难预测的问题，如应力集中、热失真等进行了预防。
初学者在学习PROE时，可以通过以下几个步骤来掌握基础技能。
其次，在建模方面，可以从简单的几何体开始练习，如立方体、圆柱体、球体等，先掌握基本的绘图工具和操作方法。
然后逐渐学习更复杂的形状和特征，如倒角、棱角、孔洞等。
可以尝试使用参数化建模，通过添加和调整参数来实现模型的灵活性和可变性。
在装配方面，可以从简单的零部件开始，逐步学习如何将它们组装在一起，并通过约束和关联关系来保持它们的正确位置和运动。
可以通过尝试不同的装配方式和方法来提高装配的效率和精度，例如顶点拾取、表面拾取、组件复制等。
最后，在分析方面，可以学习如何设置和运行各种分析工具，如静态分析、热分析和流体分析。
了解如何定义边界条件和加载条件，如何解释和应用分析结果。
可以通过实际案例和仿真模型来练习和应用这些分析工具，以提高设计的可靠性和优化性能。
总之，PROE作为一款功能强大的CAD软件，为工程设计提供了丰富的工具和功能。
╭═══════════════╮║学习CAD ║╭══════┤├══════╮║║║║║╰═══════════════╯║║╭───────────────────────╮║╰══┤油箱@ ├══╯╰───────────────────────╯本站提供的资料均为网上搜集!如果该程序涉及或侵害到您的版权请立即写信通知我们!循序渐进一步一步成为ProE/NC 高手Pro/E NC 的简单特点：一 . 具有智能识别毛坯功能二 . 提供了体贴的层间切削技术三. 自动调整刀间距首先要搞清几个概念：1，坐标系原点。
与其他软件不同的时在Pro/E NC中没有固定的加工原点。
一般情况先在part里建好一个坐标系，记住X,y,Z的方向符合右手法则。
建立坐标系的原则：1，尽量按产品最大轮廓来分中，Z方向对工件顶部为零。
对刀尖，球刀不用减刀半径。
2，因Proe与机床的对应全凭坐标系的方向，所以要特别留意工件在机床上的摆放位置。
尤其是初学者，往往在这一步搞错。
客户化应用环境Proe安装好以后，ProE/Nc 也就成功安装可以使用了。
但是离实际的加工还一段距离，我们必须客户化它，不然使用起来很罗嗦，机床也不能正确识别Proe输出的Nc代码。
客户化应用环境优点：1、建立标准作业环境2、加快作业流程具体而言，建立一些快捷键，在CONFIG.PRO里指定一些路径。
好，让我用一个简单的实例带大家进入Proe/NC建立好坐标系以后，首先建立毛胚New--assembly--Nc Modelopen 你要加工的图档create stock--->ok 就能自动产生毛坯。
毛坯的建立很重要，没有毛坯你将无法进行NC CHECk等功能。
当然毛坯也可以手动建立。
而且毛坯还可以是个点。
我们继续吧.选Gen Assem留意到多了几个坐标系，可以做层来隐藏它们。
所以在part里建好的坐标系最好起个名字如：mill_center(setup-->name)点击machining菜单，在弹出的窗口里先点击第一个我加亮（红色）的图标。
然后点OK,再点machine Zero图标，点击part里的Mill_center.最后选surface旁带箭头的图标，点击Along Zaxil 输入安全高度，如50。
好了，繁琐的前期工作终于完成了，但这些步骤一定要细心完成，proe很少撞刀，过切。
出错往往在前面的准备工作。
如抬刀面（安全平面）不够，坐标系搞错等等。
您们这时后应该看到下面的画面了。
其实，前面的步骤可以做两个快捷键就可以加快速度。
这层以后再讲我来大概介绍一下proe的几种加工方式：1 Volume Mill 在proe里用得最多的一种加工方式。
主要用来粗加工，也可以半精加工和精加工，相当于Cimatron的wcut。
还能加工平面的PL2 Local Mill 是二次开粗和自动清根，一般做完volume Mill 后会接着用Local MIll来进行二次开粗。
再进入半光刀和光刀。
3。
Surface Mill 是proe/nc主要用来精加工的一种加工方式，当然它也能用来开粗，只是不那么常用。
里面的cutline 功能是Proe加工的精髓所在，很精彩。
讲到这里，大家会慢慢体会到proe的”导航式“菜单了。
它的菜单的排序也就是你经常做的工作流程。
先开粗(Volume Mill)--->>二次开粗（LOcal Mill)---->>半光刀，光刀（Surface Mill )...好，继续我们的讨论。
3。
FACE Mill 主要用来加工工件顶部多余的材料，虽然也可以用VOLUME MILL的方式来移去订料时订多的材料，但FACE Mill 有着VOLUME MILL不可代替的优点，我等一会用实例来解说。
4。
Profile & pocketing Mill 主要用来加工垂直或者是斜面较陡的工件。
可以用来半精加工和精加工。
两者唯一的区别是pocketing 比profile多了以个底部的加工，比如加工模胚，用PROFILE只会加工模胚的四壁，而POCKETING会加工完四壁后再加工底部。
不过实际应用上很少这样用。
因为四壁精加工的时候，进给率很快，而光底部时进给要相对慢一些，才能得到好的加工效果。
所以pocketing Mill 这种加工方式较为少用。
5 Trajectory Mill 主要用来加工零件的外形，相当MASTERCAM的Contour,Cimatron的profile,etc.6 holemaking 是proe/nc 的钻孔模块，使用上不及cimatron 和mastercam 来得简单。
7 Plunge 是proe/nc 专门为高速加工开发的插铣模块。
基本功能介绍完了，让我们开始进入ProE/Nc的梦幻之旅。
事先声明：凡有心藏病者，畏高症者现在退出还来得及。
下面我来用PROE/NC做一个三星手机模具的一个铜公。
先开粗:volume Mill 刀具：T20R4具体的操作及参数设定：1。
点击VOLUME进入Volume的加工模式。
点Done 后会弹出刀具定义对话框，记得建立完刀具后存盘退出，这样你的Config.pro指定的刀库会保存你这把刀，不用多久，常用的刀具就会建齐，以后写程序就无需建刀了，直接调用就行了。
用ALT+F4关闭刀具定义窗口，进入加工参数设定窗口。
因为是第一次设参数，点击set,留意到凡是－1的选项是一定要设的。
输入的参数如下，按ALT+F4退出参数设定窗口，点击save将这个参数存盘，存为volume_rough_T20R4,下次开粗用这把刀时，就可以直接从参数库里调用了，用retrieve指令。
我13号在公明的报告，因时间的关系准备得不是很充分，再加上那天孤独兄的讲演太精彩，严重超时，所以没能跟大家好好聊聊，这次专题我会用心去做，21天学不会PROE/NC的，不能将写好的程序送到机床上运行的朋友，可不能怪我咯点击done推出参数设定子菜单，进入VOLUME定义菜单，点create Vol 随便给个名如vol_1,点击sketch.以毛坯的顶面为绘图平面，向下生成一实体，up to surface到毛坯的底部。
外形尺寸为offset 毛坯外形轮廓1/2刀径. 创建了实体后，马上要点击trim指令，用工件来剪切刚才所建立的实体。
否则会将工件全部锣掉！！！！下图是剪切后上色了的VOLUME，proe只会加工这个Volume，其它地方一概不锣。
所以proe号称“永不过切”，原因就在这里。
与别的加工软件不同，proe/nc 是基于实体的算法，当然它对计算机要求很高，我的是P4 2.0 784M内存，80G硬盘，quadro 2 专业显卡，我在公司一人写3台CNC的程序，够24小时运作，前题是全部是proe的part。
volume做完后，PROE会提示你选入刀墙，因为我希望刀具在工件外下刀，这时选Volume的四个侧边。
好，开粗刀路就出来了。
下面我讲讲如何用volume来做半光刀。
先将刚才做的Volume改大，由原来的offset 10mm改为offset 50mm,目的是整把刀能在volume里！！proe的参数化优势体现出来了吧。
新建一volume的加工序列。
刀具没有打勾，proe默认为上一个序列的刀，这里要特别留意，粗心的人往往在这里搞错，本来想用T10R0的刀，因为忘了重新选刀，结果造成断刀之类，所以tool那项还是打个勾，看一看稳当些。
这里我还是用T20R4,减少换刀时间。
参数用retrieve调用刚才存的volume_rough_T20R4，按如下修改：留意scan_type和rough_option的改变。
点击参数窗口右上角的advan键，会展开高级参数，留意下图的箭头所指：定义volume时选select Vol ,点选主窗口里加大了的volume.done后再点击seq setup在Excld Surf前打勾。
选volume的四个侧面。
点play path ------>>screen play,半光刀程序出来了大家把图档下载后，自己对着练练，先提问，再往下讲。
对这次讲座有什么要求和建议可以提出，因为是从入门讲起，所以高手们多多包涵。
如果PRO/NC人气够旺，我会向ID申请单独开设PROE/NC的版块，同志们加油！！如何刪除掉建好的一個程式﹐比如一個我不要了的開粗程式具体操作如下：machining-->>utilities-->>delete-->>Nc Sequence在PRO/NC用Surface mill _Cut line精加工,选的是Closed Loops ,它只环绕加工,怎样才能放射方向加工呢? 注意加工曲面是封闭的.图1:图2:封闭曲面环绕加工.图3:开放曲面放射加工.谢谢你的跟贴，我看了你贴的图片，发现你用的刀具大了，用T1R0.5。
另外你没有用螺旋下刀，这样会有下刀痕。
最后，这种圆角它适合环绕加工,不适合放射方向加工，道理很简单，机床能快速进给。
怎样才能放射方向加工？稍后我会讲解。
一个问题,刀路的显示颜色是怎样改变的啊? 刀路的显示颜色是怎样改变的?请看下图：照葫芦画瓢来一个, 但为何我不能做NC CHECK,提示为"找不到C:\PROFRAM FILES\JAVASOFT\JRE\1.1\BIN\JREW"您要装JAVA插件。
去SUN网站下载1. To download the necessary .jar file, go to the following site:/developer/products/xml/2. Select the continue button.3. If you are not a registered developer, use the free registration link in the page to register. After registering return to the page in step 1.4. Accept the License and Export terms.5. Choose FTP download or Http Download to download the file xml-tr2.zip. Save the file to any location of yourchoice,a temp directory is preferred.6 You should have the "jar" utility installed (it is a part of JDK). To test if it is present, type:% which jar7. Assuming the utility is there, unzip the file xml-tr2.zip. This should create a directory called "xml-tr2".8. Copy the file "xml-tr2/xml.jar" to the <Pro/ENGINEER loadpoint>/apps/mfgapps/java/lib directory.9. Delete the remaining files in the "xml-tr2" directory.一直没有找到PROE的刀具路径剪裁方法，和其它软件相比，如：powermill，mastercam等都有剪裁，尤其是POWERMILL，它在剪裁路径的时候机会是随意的，可以剪裁掉任何部分。
