广州卷闸厂教您了解自动门的系统配置

自动门机参数配置及报价
自动门机是现代化建筑中广泛应用的一种设备，它能够自动开启和关闭门体，为进出建筑提供便利和安全。

作为一种智能化产品，自动门机的参数配置和报价是用户选择和购买的重要依据。

本文将介绍自动门机的常见参数以及影响其报价的因素，并给出一些示例报价。

自动门机的参数配置通常包括门体材质、开启方式、传动方式和安全保护等方面。

以下是常见的参数配置及其说明：
1.门体材质：自动门机的门体通常可以选择不同的材质，如玻璃、铝合金、不锈钢等。

不同的材质会对自动门机的外观、安全性和耐用性产生影响。

2.开启方式：自动门机的开启方式可以选择滑动门、平摊门、旋转门等。

每种开启方式适用于不同的场合，用户可以根据自己的需求选择合适的开启方式。

3.传动方式：自动门机的传动方式通常有轨道式传动、齿条传动、液压传动等。

不同的传动方式对自动门机的噪音、速度和顺畅度等方面会产生影响。

4.安全保护：自动门机通常配备感应器、红外线探测器等安全保护设备，以确保门体运行时的安全性。

这些安全保护设备的类型和数量会对自动门机的报价产生影响。

需要说明的是，以上报价仅为示例，实际的自动门机报价会因为市场供求和其他因素的变化而有所差异。

在选择和购买自动门机时，用户应根据自己的需求和预算综合考虑参数配置和报价，并选择合适的产品和供应商。

二、控制箱的主要技术指标控制箱的主要技术指标 (11)三 、嵌入式软件使用说明嵌入式软件使用说明..................................................................................................................2 3．1 1 键盘定义键盘定义键盘定义......................................................................................................................................................2 3．2 2 开机初始画面开机初始画面开机初始画面................................................................................................................................................33 3．3 3 参数设置参数设置参数设置..................................................................................................................................................................44 3.3.1 3.3.1 门上下限数据设定门上下限数据设定门上下限数据设定...................................................................................................44 3.3.2 3.3.2 系统参数设置界面系统参数设置界面系统参数设置界面..................................................................................................................5 3.3.3 3.3.3 变频器变频器变频器故障查询故障查询故障查询.....................................................................................................................77 3.3.4 3.3.4 用户管理用户管理用户管理................................................................................................................................................88 四 、接线端子的说明接线端子的说明 (88)五 、故障信息及排除方法故障信息及排除方法 (101010)六 、注意事项注意事项 (111111)七 、互锁功能接线图互锁功能接线图 (121212)z z z Ps g i ol e P f r1.机械限位和编码器可以随意选择。

自动门的系统配置及自动门的工作原理一、自动控制系统1. 主控单元及BEDIS主控制单元系32位微机控制单元，它与接口的BEDIS（双线通讯控制器）一起保证自动弧形门灵巧而可靠地进行人--机对话，充分展示出智能型自动弧形门的魅力。

2、开门信号自动门的开门信号是触点信号，微波雷达和红外传感器是常用的两种信号源：微波雷达是对物体的位移反应，因而反应速度快，适用于行走速度正常的人员通过的场所，它的特点是一旦在门附近的人员不想出门而静止不动后，雷达便不再反应，自动门就会关闭，对门机有一定的保护作用。

红外传感器对物体存在进行反应，不管人员移动与否，只要处于传感器的扫描范围内，它都会反应即传出触点信号。

缺点是红外传感器的反应速度较慢，适用于有行动迟缓的人员出入的场所。

另外，如果自动门的系统配置接受触点信号时间过长，控制器会认为信号输入系统出现障碍。

而且自动平移门如果保持开启时间过长，也会对电气部件产生损害。

由于微波雷达和红外传感器并不了解接近自动门的人是否真要进门，所以有些场合更愿意使用按键开关。

按键开关可以是一个触点式的按钮，更方便的是所谓肘触开关。

肘触开关很耐用，特别是它可以用胳膊肘来操作。

避免了手的接触。

还有脚踏开关，功能一样，但对防水的要求较高，而且脚踏的力量很大，容易使脚踏开关失效。

还有一种带触点开关的拉手，当拉手被推(或在反方向拉)到位时，向门机提供触点信号。

现在的楼宇自控有时会提出特殊的要求，例如使用电话的某一分线控制开门。

要达到这个要求，只要保证信号是无源的触点信号即可。

有些情况下，人们会提出天线遥控的要求。

用一个无线接受器与自动门进行触点式连接，再配一个无线发射器，就可以达到要求。

不过，现在的无线电波源太多，容易导致偶然开门是一个麻烦的问题。

定时器可以自动控制门的状态，其原理是将时钟与特定的开关电路相连，可预设定时间将自动门处于自动开启或锁门状态门禁系统与非公共区域的自动门2. 驱动单元弧形门主传动采用模块驱动电路控制的无刷直流电动机。

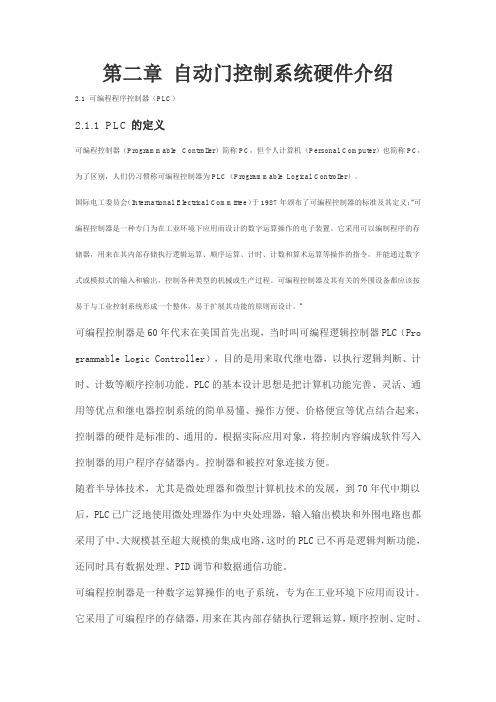

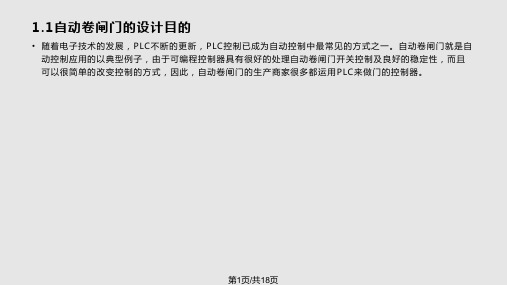

第二章自动门控制系统硬件介绍2.1 可编程程序控制器（PLC）2.1.1 PLC的定义可编程控制器（Programmable Controller）简称PC，但个人计算机（Personal Computer）也简称PC，为了区别，人们仍习惯称可编程控制器为PLC（Programmable Logical Controller）。

国际电工委员会（International Electrical Committee）于1987年颁布了可编程控制器的标准及其定义：“可编程控制器是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

可编程控制器及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。

”可编程控制器是60年代末在美国首先出现，当时叫可编程逻辑控制器PLC（Pro grammable Logic Controller），目的是用来取代继电器，以执行逻辑判断、计时、计数等顺序控制功能。

PLC的基本设计思想是把计算机功能完善、灵活、通用等优点和继电器控制系统的简单易懂、操作方便、价格便宜等优点结合起来，控制器的硬件是标准的、通用的。

根据实际应用对象，将控制内容编成软件写入控制器的用户程序存储器内。

控制器和被控对象连接方便。

随着半导体技术，尤其是微处理器和微型计算机技术的发展，到70年代中期以后，PLC已广泛地使用微处理器作为中央处理器，输入输出模块和外围电路也都采用了中、大规模甚至超大规模的集成电路，这时的PLC已不再是逻辑判断功能，还同时具有数据处理、PID调节和数据通信功能。

可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

它采用了可编程序的存储器，用来在其内部存储执行逻辑运算，顺序控制、定时、计算和算术运算等操作的指令，并通过数字式和模拟式的输入输出，控制各种类型的机械或生产过程。

DJM-600系列电动卷门机使用说明书DJM系列电动卷门机具有遥控、电动、手动等多种操作功能;适用防火配套要求，具有自锁及防盗作用；造型美观，安全可靠, 使用寿命长，安装维修方便，体积小，重量轻，马力强劲等优点, 它被广泛应用于展览馆、宾馆、商场、店辅、厂房、车库、仓库, 是普通卷门和防火卷门的理想配套产品。

外壳：采用铝合金外壳，坚实而质轻。

齿轮：采用优质合金钢，经特殊处理，确保卷扬强度。

刹车结构：特殊装置机械刹车，可在电源切断瞬间刹车，保证刹车绝对安全。

限位系统：行程控制准确，调整简易且被控行程大。

传动系统：精度高，运行平稳，噪音低。

防坠装置：防范意外伤害，确保安全。

1.卷门机的工作环境和工作条件: •环境空气温度随季节变化环境温度：-25oC —55oC 相对湿度为90% (25oC)•短时间工作制，连续运转时间单相电机不得超过7分钟、三相电机不得超过10分钟2.卷门机的功能特点: •卷门机具有交流220V、380V两种电压驱动机型，配有手动按钮及防盗锁盒，同时配接遥控器，遥控距离远，操作方便;7 型号额定 功率 (W ) 额定 电流 (A ) 额定负载提 升 力(kg )输出 转矩 (N.m )输出 转速(r/mi n)最大 提 升 高 度 短 时 定 额(min ) 下滑重量 (kg)链轮 齿数 比 滚子链条规 格(GB1234.1-81)控 制 方 式(m)DJM-600(A) -1P 220 v50H250 2.5 DJM-600( A ) -3P z380 v 50H180 0.8 300 168 5.2 6.014DJM-600-1P DJM-600-3P DJM-800-1P Z220 v 50H z380 v 50H z220 v 50H370 3.5250 .0600 412 6.2 7.0 >814400 4.0800 650 3.4DJM-800-3P z380 300 .19T/55T9T/47T08B-1X 78 10A-1X 68 10. 0 1410T/54T 10A-1X 74 电 动 时: 按 钮 开关 或 遥 控 器 控 制 手动 时: 手 拉环 形链 •卷帘门上、下行程由限位开关自动控制，定位精确可靠，开闭安全; •停电时，可通过速放装置或手拉链条进行手动操作，方便省力; •整机运行平稳，噪音低，振动小。

卷帘门自动平开的基本知识来源：派派拉闸门厂 全电动卷帘门自动平开门的结构组成是电源、控制器、电机、传动部件(如伞型齿轮结构)和连接门扇的五金件。

这种自动门的最大特点是开门和关门过程都必须通过控制器和电机来驱动门体。

所以与自动平移门一样。

全电动自动平开门的控制器必须是以微处理器中的程序设置来控制门的动作和开门关门的过程。

因而与自动平移门一样、在开始使用时(或断电后又通电时)。

门机必须执行学习程序，用以检测和记录系统参数。

卷帘门自动平开门的最大特点是对门体没有特殊要求。

只要是有安装条件就可以使一个普通的平开门变成自动门，唯一的要求是对于重型自动平开门机来说，应配备高强度的合页，因为门机运行时开门力矩对合页的作用力很大。

自动平开门从工作原理上可分为全电动和半电动两种，两种门机各有特点。

适用范围不同。

但是，这种几乎完美的自动卷帘门却有三个缺点。

从而限制了它的使用范围。

第一、由于是全电动，一且停电。

门就变成了完全的自由门，因此不能用于防火门：第二，由于有自动反向功能。

在风压突然加大时，门就会将这种力量变化识别为开门信号并将门打开，所以，这种自动门不能用于外户门：第三，最重要的是，由于整个运行过程都是电动控制，因此在频繁使用(如每天几千甚至上万人次)的条件下，控制电路和电机的负荷会很大。

转别是当门体运行中遇到障碍后，程序设计里有一种自动学习的功能，以确保门机在障碍被移开后再正常工作，但是在这个自动学习程序运行时，系统不能有任何信号输入，这在频繁使用(如每天几千甚至上万人次)的条体下不易做到，因此这种自动门不能在频繁使用的条件下使用。

这种全电动自动卷帘门平开门如果传动部件的加工精度高，就会达到静音的效果，非常适用于像手术室这类对噪音水平要求很高的地方。

由于这种门机的控制器是微处理器，所以同样会有自动反向功能和多种其他可调节功能。

除此之外，这种门机还有一个比较特殊的"推即开"功能，也就是当人用手推门时，推门的力量大到一定程度后，门就会自动打开，这样就可以在不安装雷达等信号装置的条件下，使门自动化运行。

电动卷闸门电动卷闸门是一种主要用于车间或商场的自动门，具有一定的智能性，当感应到人接近时，门就会自动打开，无需人力操作。

同样它也有自己的优点：外观漂亮、耐腐蚀、使用寿命长等特点。

因此深受广大消费者喜爱。

那么为什么说电动卷帘门很重要呢？下面由电动卷帘门厂家来给您讲解！电动卷帘门由多个系统组成，其功能及用途各不相同。

现将其基本结构简述如下。

1.机头部分：这里指电动卷帘门门体运行的动力源泉，它由电动机和传动装置组成。

2.传动部分：这里包括齿轮箱、皮带轮、链条以及轴承等。

3.控制器：电动卷帘门门体启闭的控制系统，由控制盒、遥控发射器、接收器、按钮开关组成。

4.手动速放开关：又称电磁锁。

5.电磁线圈：电动卷帘门门体升降的电气控制装置。

6.底座：固定电动卷帘门门体的支架，可采用角钢、槽钢、钢管等。

7.导轨：导向电动卷帘门门体上下运动的部件，由导轨、支架、轴承等组成。

8.卷筒：卷绕电动卷帘门门体的钢丝绳或链条。

9.限位器：当电动卷帘门门体运行至上下限位时自动停止的保护装置。

10.安全光线：当电动卷帘门门体下降时触动安全开关，通过连杆使电动卷帘门门体上升的装置。

11.滑轮：用于电动卷帘门门体上端导向，并起导向作用的装置。

12.卷门机构：由驱动器和电动机组成，根据需要选配。

13.附加装置：指除以上部分之外的电动卷帘门的附属装置，包括手动开关、紧急停止开关、安全光线、防火装置、防风装置、防盗装置、自动报警装置、自动喷水灭火装置等。

我公司是专业从事电动卷闸门研究、设计、生产、销售与服务为一体的综合型企业。

拥有雄厚的技术实力，先进的生产工艺，完善的检测设备，精良的工艺装备，严格的科学管理，造就了高品质的“汇众”牌电动卷闸门。

经营范围涉及:电动门类、道闸类、伸缩门类、防火门类、卷闸门类、车库门类、铁艺类、楼宇对讲类、防盗窗类、防护窗类、不锈钢工程类、铝塑门窗类、遮阳篷类、交通设施类、旗杆类、围栏类、门禁系统类等几十个品种，千余种规格。

电动卷闸门控制原理图电动门的升降是利用两个继电器和一个三联按钮控制，继电器启动吸合后自保到达上限后利用机械位置开关的左右运动控制门上下的限位控制他有两个行程开关来执行卷闸门按钮接线卷闸门遥控器接收器出来6条线，2条是220V的交流电压线，也就是家用的电源，黑色，不分极性.2条是上升和下降控制线，1条是公共线，1条是停止线，手动按钮是四条线，一条电源（该线与遥控控制器一条停止一条上行一条下行卷闸门电机接线该电机共有7条线引入电机,5条线在一起，另外两条在电机端部。

5 条线这组颜色相同两根线为热保护器它与电机的电源线一并引入电机其他三根为电机绕组，这种电机主副绕组相同。

一般黑是公共线；黄红是正反转换电机顶端后面两根线是刹车线圈.电压直流该电动卷闸门有手动按钮开门和遥控开门，两者开门的控制触点为并联关系，当取下遥控控制器候用手动按钮开门时需要将遥控控制器插头其中两条线短接（控制器上有配一个单线插头插入遥控控制器插头即可），电动卷闸门有停止刹车功能正常时是由电磁离合执行刹车，工作方式为断电刹车，当停电时可用手动把离合器打开进行关门（电机末端有一手柄下拉即可打开）停电开门拉动电机配置的链条即可。

如果出现遥控开门不能自保就是手动按钮常闭触点断开或是该触点连线断开引起当出现遥控器启动后不能自锁原因是按钮的停止或叫常闭按钮断开引起下图是卷闸门手动按钮及手动按钮与遥控控制器的接线方法下面三个图片分别是不同结构电动卷闸门上下动作的三种限位装置本文介绍的电动卷闸门控制器为上图品牌。

该遥控控制器接线的顺序是插口的卡口向下由引线端看过左起去上面一排1 3 5 7 下面一排 2 4 6 8. 1 ；2是控制器电源，3是按钮公共端 4是上升按钮 5是下降按钮， 6是停止按钮，7和8 空，如果拆除了遥控控制器就必须将遥控控制器的电源进线6号线与手动按钮的常闭点进线连接按钮才可以使用。

该卷闸门电路原理图如下图制作人；QQ; 1053864473。
