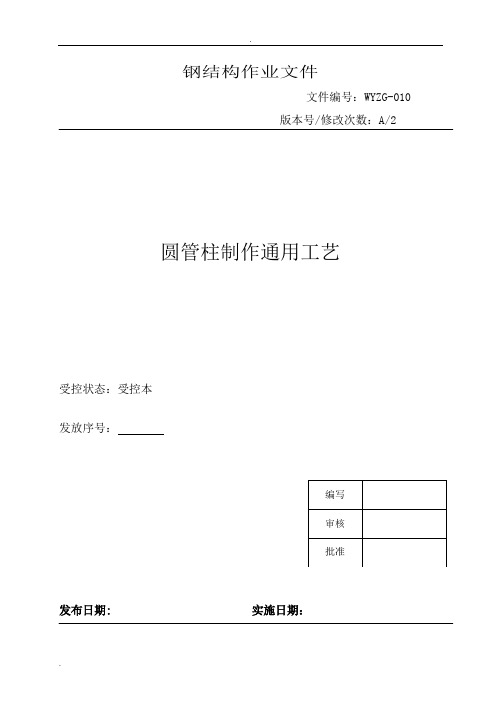

钢结构作业文件文件编号：WYZG-010版本号/修改次数：A/2圆管柱制作通用工艺受控状态：受控本发放序号：实施日期：发布日期: 编写录目审核批准1、主体内容与适用范围主体内容: 圆管柱的一般制作流程。
适用范围：建筑钢结构中圆管柱的制作。
2、编制依据1）《高层民用建筑钢结构技术规程》 JGJ99-982）《建筑钢结构焊接技术规程》 JGJ81-20023）《钢结构工程施工质量验收规范》 GB50205-20014）《结构用无缝钢管》 GB8162-19995）《直缝电焊钢管》 GB11345-896）《低合金钢焊条》 GB5118-957）《碳钢焊条》 GB5117-958）《熔化焊用钢丝》 GB/T14957-949）《气体保护焊用钢丝》 GB/Y14958-9410）《钢焊缝手工超声波探伤方法和探伤结果分级法》 GB11345-9111）《钢结构设计规范》 GB50017-200312）《碳素结构钢》 GB700-8813）《低合金高强度结构钢》 GB/T1591-9414）《厚度方向性能钢板》 GB5313-853、材料的要求和选用原材料的选用及其适用标准3.1.1钢管(1) 圆管柱钢材主要采用Q235B和Q345B，其质量标准应符合现行国家标准《碳素结构钢》（GB700-88）及《低合金高强度结构钢》（GB/T1591-94）的要求。
其力学性能及碳、硫、磷、锰、硅含量的合格保证必须分别符合标准《结构用无缝钢管》（GB8162-1999）或《直缝电焊钢管》GB11345-89。
(2)结构用无缝钢管的弯曲度、外径和壁厚等的允许偏差应符合表1的规定。
表1 无缝钢管弯曲度、外径和壁厚的允许偏差(3)直缝电焊钢管外径和壁厚的允许偏差应符合表2的规定。
表2 直缝电焊钢管外径和壁厚的允许偏差3.1.2 钢板及型钢(1) 其力学性能及碳、硫、磷、锰、硅含量的合格保证必须分别符合标准《碳素结构钢》（GB700-88）和《低合金高强度结构钢》（GB/T1591-94），其强屈比不得小于，伸长率应大于20%，有良好的可焊性及明显的屈服台阶，钢材的屈服点不宜超过其标准值10%。
圆管构件加工制作方案一、圆管构件构件加工制作工艺流程圆管构件加工制作成型工艺流程和方法1、制作流程一：钢板矫平钢板的局部平面度允许偏差：Δ≤1.5（t≤14）；Δ≤1.0（t＞14）；2、制作流程二：端部预弯卷制前采用油压机或卷板机进行两侧预压成型；预压范围为端部150~300mm，压痕深度≤0.5mm；用样板检验两端半径。
3、制作流程三：筒体卷制采用多次进料渐近法滚弯；用样板检验板件半径。
4、制作流程四：纵缝焊接先焊筒体内侧，外侧清根后再焊筒体外侧焊缝；直缝焊接完成后用进行回圆。
5、制作流程五：环缝焊接先焊筒体内侧，外侧清根后再焊筒体外侧焊缝。
环缝焊接示意图▼6、制作流程六：筒体复测弯曲钢管的加工精度直接影响其他部件的定位准确性，采用四等分线法配合全站仪测量筒体接长精度。
▼图例7、制作流程七：端部铣平端铣量为3~5mm。
▼端铣示意图8、制作流程八：牛腿组装牛腿上表面位置尺寸偏差≤±2.0mm；牛腿端孔到柱轴线距离允许偏差≤±3.0mm；牛腿中心线扭曲、侧偏差≤3.0mm坐标测量点▼▼加工实景① 预弯采用2000吨压力机或非对称式三辊卷板机对钢板两端进行预弯，钢板端部的压制次数至少压三次，先在钢板端部150mm范围内压一次，然后在300mm范围内重压二次，以减小钢板的弹性，防止头部失圆，压制后用样板检验。
② 钢管卷制两端预弯检测合格后，将钢板吊入数控三辊卷板机，为防止产生错边，应将钢板对中，使钢板的纵向中心线与辊筒轴线保持严格的平行。
然后采用渐进式卷制，卷制过程中应不断将钢板表面脱落的氧化皮扫去，以免压伤钢板表面。
③ 钢管纵缝的焊接工艺（1）焊接方法：钢管纵缝采用半自动埋弧焊进行焊接，焊接前应进行纵缝拼接定位焊，定位焊焊缝长度宜大于40mm，间距宜为500~600mm，定位焊焊缝厚度不宜超过设计焊缝的2/3。
焊接时应注意板边错变量和焊缝间隙。
（2）焊前预热：焊接前必须对焊缝两侧100mm范围内进行预热，预热采用陶瓷电加热板进行预热，预热温度100~150℃，加热时需随时用测温仪和温控仪测量控制加热温度。
钢结构钢管柱加工制作专项方案（一）钢管柱的制作说明钢管柱在本工程的立面支撑系统中被广泛采用，从截面规格、材质以及结构形式看，它具有如下特点：截面规格多：囊括了从D351X10～D1200X60等13种规格，甚至有的还采用了组合截面柱。
材质大多是Q345C，局部应力较大处采用了Q460D的材料。
从截面规格和材质来看，除了个别规格可以采购到无缝钢管外，绝大多数需要加工单位自行卷制。
原则上，Q460D材质和Q345C材质径厚比大于25的钢管必须采用温卷。
钢管柱的结构形式多样。
有V形柱、树形柱和展望桥核心筒柱等多种形式。
鉴于钢管柱的上述特点，下面着重讨论三方面的工艺方案：压、卷管加工工艺方案；V形柱节点段的加工方案；展望桥核心筒钢管柱加工方案。
（二）压管工艺压管主要采用UOE直缝埋弧焊管，UOE大口径直缝埋弧焊管生产工艺是目前世界上先进的和成熟的压管工艺。
1 UOE生产工艺流程UOE压制管生产工艺流程图第619页共797页2 UOE生产工艺特点（1）下料按照下料图与施工工艺的要求，在下料前应充分考虑钢板在压制过程的延伸量，减少合缝后外圆周长增大引起管径的偏差，可用数控气割或直条气割机切割成型，气割对接缝处的坡口。
在气割成型的钢板划上钢板压园的中线及直缝对接的装配依线（即对接缝各向内100mm），均打上洋冲眼。
铲除割渣及毛刺，打磨周边坡口面至光洁，由专职检验员检查合格转入下道工序。
（2）铣边铣削速度：800-1500mm/min；铣削最大板长12500mm加工边缘直线度≤2mm；加工面粗糙度25；相邻两边；夹角误差±6´；加工前板坯宽度工艺留量2-15mm；加工后板宽±1mm；加工面不得有局部黑皮,毛刺,棱边和台阶。
通过程序控制进行全自动高速仿形铣边，能够根据板宽超差对铣切速度进行优化，坡口边缘清洁、无毛刺、无冷作变形、具有坡口质量高、铣边效率高的特点。
（3）预弯1）将气割成型的钢板复划线，按园弧周长均分压弯位置线，并用石笔划出压弯位置线。
圆管短柱上下柱对接工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!圆管短柱上下柱对接工艺流程如下：一、准备工作1. 材料准备：根据设计要求，准备所需数量的圆管、短柱、对接焊接材料等。
.钢结构作业文件文件编号：WYZG-010版本号/修改次数：A/2圆管柱制作通用工艺受控状态：受控本发放序号：发布日期: 实施日期：目录1、主体内容与适用范围 (2)2、编制依据 (2)3、材料的要求和选用 (2)4、制作工艺要领 (5)4.1 钢管柱的制作流程 (5)4.2 圆管柱钢结构制作重点和技术难点 (5)4.3 各工序加工要领 (6)4.3.1 放样 (6)4.3.2 下料 (6)4.3.3. 外部零件的装配 (8)4.3.4 螺栓孔质量要求 (8)4.3.5 摩擦面质量要求 (9)4.3.6. 焊接 (10)4.3.7 圆管柱的成品检查 (12)4.3.8 栓钉焊接 (13)4.3.9 涂装 (13)4.3.10 构件标识 (14)4.3.11 构件贮存、运输 (14)1、主体内容与适用范围1.1 主体内容: 圆管柱的一般制作流程。
1.2 适用范围：建筑钢结构中圆管柱的制作。
2、编制依据1）《高层民用建筑钢结构技术规程》 JGJ99-982）《建筑钢结构焊接技术规程》 JGJ81-20023）《钢结构工程施工质量验收规范》 GB50205-20014）《结构用无缝钢管》 GB8162-19995）《直缝电焊钢管》 GB11345-896）《低合金钢焊条》 GB5118-957）《碳钢焊条》 GB5117-958）《熔化焊用钢丝》 GB/T14957-949）《气体保护焊用钢丝》 GB/Y14958-9410）《钢焊缝手工超声波探伤方法和探伤结果分级法》 GB11345-9111）《钢结构设计规范》 GB50017-200312）《碳素结构钢》 GB700-8813）《低合金高强度结构钢》 GB/T1591-9414）《厚度方向性能钢板》 GB5313-853、材料的要求和选用3.1 原材料的选用及其适用标准3.1.1钢管(1) 圆管柱钢材主要采用Q235B和Q345B，其质量标准应符合现行国家标准《碳素结构钢》（GB700-88）及《低合金高强度结构钢》（GB/T1591-94）的要求。
三、圆钢管柱的制作
圆钢管柱制作的材料是按照设计图纸要求的规格、材质的无缝钢管，市场供应暂无现货，需要定制，圆钢管柱的设计节点做法比较复杂，并且钢管柱的制作只能采取只能采取在工厂平台上人工作配式加工，制作进度慢，制作过程中先将节点部位的装配焊接完成再与钢柱二次拼装，对尺寸、同心度要求比较高，需要在平台上设置胎膜控制中心轴线防止偏移，二次拼装首先采取点固焊接，经过轴线的核对、校正无误后进行分层焊接，确保焊接质量。
制作工艺流程
放样→号料→下料→制孔→节点小装配→焊接→柱拼装→复核尺寸→焊接→矫正→探伤→除锈→油漆→出厂。
1.1.1圆管构件加工制作工艺流程1.1.2圆管构件加工制作工艺和方法介绍制作流程-：钢板矫平•钢板的局部平面度允许偏差:AW1.5(tW⑷;AW1.0(t>14)；制作流程二：端部预弯・卷制前采用油压机或卷板机进行两侧预弯成型；・预弯范围为端部150~300mm，压痕深度W0.5mm；制作流程三：筒体卷制・采用多次进料渐近法滚弯；•用样板检验板件半径。
(钢柱加工检验样板的制作必须考虑管材焊接变形而预置反变形)制作流程四：纵缝焊接・先焊筒体内侧，外侧清根后再焊筒体外侧焊缝；・直缝焊接完成后用进行回圆。
▼允许偏差S■动埋弧自动焊焊丝中心线■・■・・・卜1・・・1・・・1・4卜制作流程七：端部铣平•端铣量为3~5mm 。
暑；：焊接滚轮胎架制作流程五：环缝焊接制作流程六：环板焊接•采用退装的方法装焊内环板；焊接完成后清除焊渣、飞溅等缺陷。
•钢管的加工精度直接影响其他部件的定位准确性，环板焊接完成后采用四等分线法配合全站仪测量筒体接长精度。
▼图例・先焊筒体内侧，外侧清根后再焊筒体外侧焊缝。
▼环缝焊接示意图制作流程八：整体检测、验收•进行整体检测，自检互检，完毕后，报专职质检员验收；•注意构件堆放应合理，避免造成构件损伤或变型。
1.1.3圆管构件加工制作要点加工 实景・切割面质量・零部件几何尺寸控制工艺 要点加工 实景 纵缝 焊接筒 体 接 长-钢板预弯・样板检验・筒体圆度控制工艺 要点加工 实景 工艺要点 ・焊前预热・先内后外・焊后回圆^端部铣平圆管端铣・现场坡口开设・圆管组对・环缝焊接・平直度检验零部件装配焊接・划线定位・牛腿等部件组焊・装、焊顺序加工实景 涂装■M工艺要点・除锈等级，表面粗糙度・漆膜厚度发运匚・构件编号・重心位置和定位标记1.1.3.1预弯采用2000吨压力机或非对称式三辊卷板机对钢板两端进行预弯，钢板端部的压制次数至少压三次，先在钢板端部150mm范围内压一次，然后在300mm范围内重压二次，以减小钢板的弹性，防止头部失圆，压制后用样板检验。
钢铁管状立柱的制造工艺与技术钢铁管状立柱是一种常见的结构材料，在建筑、桥梁、道路以及其他基础设施领域中得到广泛应用。
它具有高强度、耐腐蚀、刚性好等优点，因此在工程建设中扮演着重要的角色。
本文将介绍钢铁管状立柱的制造工艺与技术，以帮助读者更好地了解和应用这种材料。
首先，钢铁管状立柱的制造工艺可以分为两个主要步骤：管坯生产和管坯的进一步加工。
管坯生产是钢铁管状立柱制造的第一步。
目前常用的管坯生产方法有无缝管和焊接管两种。
无缝管生产工艺一般包括热轧和冷拉两种方式。
热轧方式将钢坯加热至适当温度后进行穿孔、轧制和拉伸等工序，最终得到无缝管坯。
冷拉方式则是在常温下对热轧钢坯进行拉伸加工，以获得无缝管坯。
焊接管生产工艺则是通过将两个钢板进行边缘加热，然后接合焊接，最后形成管坯。
一旦获得了管坯，接下来就是对管坯进行进一步加工。
这一步骤包括管坯的坯管成型、坯管的焊接、管体的调直和管端的加工等工序。
坯管成型是将管坯经过加热软化后进行定径成形，并通过多道次的轧制和牵伸来成型所需的管材尺寸和形状。
随后，根据需要，将坯管进行焊接，如采用电阻焊、焊接机制等。
管体调直是在焊接后对管材进行修整，以保证管材的直线度和外观质量。
最后，对管端进行加工，如切割、倒角、打孔等。
在钢铁管状立柱的制造过程中，还需要特别注意一些关键工艺与技术。
首先是材料选择。
由于钢铁管状立柱的应用场景不同，材料的选择也会有所差异。
根据使用条件和要求，选择不同类型和规格的钢材，如碳素钢、合金钢、不锈钢等。
其次是管坯的加热技术。
适当的加热温度和加热方式能够保证管坯的塑性和可加工性。
同时，也需要注意加热的均匀性，以免造成管材内外温差过大而影响质量。
此外，焊接技术也是一项关键的技术。
焊接过程中需要控制好焊接温度、焊接速度和焊接压力，以确保焊缝的质量和强度。
最后，还需要定期对设备进行维护和检修，确保设备的正常运行和工艺的稳定性。
总之，钢铁管状立柱的制造工艺与技术涉及到管坯生产和管坯的进一步加工。
钢结构圆管生产加工流程详解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 圆管原材料准备：首先，需要准备优质的热轧或冷轧带钢作为圆管的原材料。
钢结构作业文件文件编号：WYZG-010版本号/修改次数：A/2圆管柱制作通用工艺受控状态：受控本发放序号：目录1、主体内容与适用范围2、编制依据.3、材料的要求和选用..............................................................................................................4、制作工艺要领 ......................................................................................................................4.1 钢管柱的制作流程...........................................................................................................4.2 圆管柱钢结构制作重点和技术难点............................................................................4.3 各工序加工要领...............................................................................................................4.3.1 放样..................................................................................................................................4.3.2 下料.................................................................................................................................. 外部零件的装配......................................................................................................................4.3.4 螺栓孔质量要求............................................................................................................4.3.5 摩擦面质量要求............................................................................................................ 焊接....................................................................................................... 错误!未定义书签。
4.3.7 圆管柱的成品检查........................................................................................................4.3.8 栓钉焊接.........................................................................................................................4.3.9 涂装 (16)构件标识........................................................................................................................................ 构件贮存、运输......................................................................................................................1、主体内容与适用范围1.1 主体内容: 圆管柱的一般制作流程。
1.2 适用范围：建筑钢结构中圆管柱的制作。
2、编制依据1）《高层民用建筑钢结构技术规程》JGJ99-982）《建筑钢结构焊接技术规程》JGJ81-2002 3）《钢结构工程施工质量验收规范》GB50205-2001 4）《结构用无缝钢管》GB8162-1999 5）《直缝电焊钢管》GB11345-89 6）《低合金钢焊条》GB5118-95 7）《碳钢焊条》GB5117-95 8）《熔化焊用钢丝》GB/T14957-94 9）《气体保护焊用钢丝》GB/Y14958-94 10）《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345-91 11）《钢结构设计规范》GB50017-2003 12）《碳素结构钢》GB700-8813）《低合金高强度结构钢》GB/T1591-94 14）《厚度方向性能钢板》GB5313-853、材料的要求和选用3.1 原材料的选用及其适用标准3.1.1钢管(1) 圆管柱钢材主要采用Q235B和Q345B，其质量标准应符合现行国家标准《碳素结构钢》（GB700-88）及《低合金高强度结构钢》（GB/T1591-94）的要求。
其力学性能及碳、硫、磷、锰、硅含量的合格保证必须分别符合标准《结构用无缝钢管》（GB8162-1999）或《直缝电焊钢管》GB11345-89。
(2)结构用无缝钢管的弯曲度、外径和壁厚等的允许偏差应符合表1的规定。
表1 无缝钢管弯曲度、外径和壁厚的允许偏差(3)直缝电焊钢管外径和壁厚的允许偏差应符合表2的规定。
表2 直缝电焊钢管外径和壁厚的允许偏差3.1.2 钢板及型钢(1) 其力学性能及碳、硫、磷、锰、硅含量的合格保证必须分别符合标准《碳素结构钢》（GB700-88）和《低合金高强度结构钢》（GB/T1591-94），其强屈比不得小于1.2，伸长率应大于20%，有良好的可焊性及明显的屈服台阶，钢材的屈服点不宜超过其标准值10%。
(2) 板厚大于或等于40mm时，为防止层状撕裂，要求板厚方向断面收缩率不小于国家标准《厚度方向性能钢板》（GB5313-85）中的Z15级规定的容许值。
3.1.3 高强度螺栓大六角头高强度螺栓及其螺母、垫圈的制作及技术条件应分别符合国家标准GB1228-91、GB1229-91、GB1230-91、GB/T1231-91的规定。
3.1.4 普通螺栓(1) C级螺栓，其性能等级应符合图纸的要求。
(2) 普通螺栓及其螺母、垫圈的制作应分别符合国家标准GB5780-86、GB41-86、GB95-86的有关规定。
3.1.5 焊接材料(1)焊接材料选用，当图纸和工艺有要求时按照图纸和工艺要求执行，无要求时按照下表选用：表3(2)焊接材料烘干温度表：表43.1.6油漆材料：具体见每个具体工程的《工艺要领书》。
44.1 图14.2.圆管柱制作重点和技术难点4.2.1钢管外形尺寸直接影响构件整体的尺寸，部分钢管椭圆度过大，造成节点板的制作和安装精度不准。
4.2.2 钢管柱多为空间立体尺寸，放样精度要求较高，组立困难。
4.2.3 节点制孔钢结构的零件钻孔采用数控平面钻或摇臂钻，为了确保钻孔精度和质量，采用模钻时均须放样划线划出基准轴线和孔中心，采用数控钻的首次加工品均需检验合格后才能批量钻孔，零件、部件、构件钻孔后均需检验合格才准转入其它工序。
4.2.4 圆管柱的焊接自动化程度较低，尤其是牛腿组立时，为全位置焊接，对焊工的要求较高。
4.2.5 焊接顺序和焊接余量的控制：由于焊接变形会影响构件的整体精度尺寸，焊接过程中应制定合理的焊接顺序和焊接方法。
4.3 各工序加工要领4.3.1放样(1)放样基本要求所有构件应按照施工详图及制造工艺的要求，进行手工1：1放大样或计算机的模拟放样，核定所有构件的几何尺寸。
放样检验合格后，按工艺要求制作必要的角度、槽口、制作样板和胎架样板。
样板的允许偏差(mm)如下表：表5(2)构件收缩余量的要求构件收缩余量，当图纸和工艺文件有要求时按要求执行，没有要求时按下表执行：表64.3.2 下料(1) 钢管件应采用管子切割机锯床下料、半自动切割，钢管两端坡口角度按工艺要求；(2)对主管原则上长度定尺采购，下料时放焊接收缩余量30-50mm；(3)圆管内侧节点板下料时应比圆管直径小3-5mm，便于节点板的组装。
下料后，必须立即对构件或杆件进行检验，当钢管不平直及有局部凹陷时，应对钢管进行矫正；(4)对于较大牛腿在下料、放样时，为节省原材料和安装方便，应将节点板分段下料。
分段准则：一是便于下道工序识别、组对；二是牛腿组拼后没有焊缝重合现象。
(5) 钢管应事先排料，钢管柱分段弦杆应以钢管最大利用长度对接，钢管的最小对接长度不应小于2倍的管直径且不应小于800mm。
对接位置应错开节点位置不小于200mm的距离。
当钢管柱本体采用直缝焊接管时，管材对接处的直焊缝也应错开200mm以上。
(6)节点钢板的切割，应根据放样套料图及数控切割下料图，分别用数控自动切割、半自动切割或剪板机下料。
不允许手工切割，节点坡口加工应采用半自动切割或管子坡口机进行切割。
(7) 下料的公差要求气割下料采用自动切割、半自动切割，气割下料的允许偏差(mm)应符合下表：表7单位：mm机械切割下料的允许偏差符合下表：表8(8) 坡口加工应采用自动切割、半自动切割、坡口机、刨边机等方法，允许偏差符合下表：表9 单位：mm相同管壁的主管对接示意图不同管壁的主管对接示意图(9)钢管的对接钢管与钢管之间的对接，内设衬管，在胎架上进行，具体形状尺寸如下图： 图212）3）焊接时起弧位置和收弧位置不能在同一处，各层之间应错开不小于50mm 的距离；4）焊接时应填满弧坑，不能出现起弧和收弧裂纹。
4.3.3.外部零件的装配(1) 圆管柱组装时应首先做出钢管的相垂直的两条母线，作为组立时的角度基准。
(2)组立时应以柱顶板为基准平面，所有节点定位时均以基准平面为基准进行测量定位，不允许分段累加定位，防止累积误差过大，构件质量不合格。
