组合式空调机组技术性能

组合式空气处理机组基本技术要求1）、投标商提供的组合式空气处理机组的功能段、外形控制尺寸、供冷量、冷冻水流量、水阻力、电机功率等应满足《设备及材料清单》上要求的主要技术参数，风机采用变频电机。

2）、组合式空气处理机组设置在地下车站通风空调机房内，机房设置机械送、排风系统进行通风，换气次数6次/h，环境温度≤45℃，相对湿度≤95%。

组合式空气处理机组运输采用分段或散件进场，现场拼装。

3）、组合式空气处理机组（包括电动机）应可长期仓储在环境温度≤45℃，相对湿度≤98%的环境中，一旦安装及调试完成后不需要任何处理即可投入正常运行。

4）、本工程中地下车站部分通风空调系统采用组合式空气处理机组，为框架模数复合结构型式，由混合段、初效过滤段、表冷段（均流段）、中间段、风机段、出口消声段、出风段共7个功能段组成，分左式、右式两种。

5）、组合式空气处理机组与电动风阀连锁，开机时需先开启风机联动风阀，再启动机组；停机时需先停止机组，再关闭风机联动风阀。

接线端子应预留可供接入至少四个风阀状态的端子。

6）、基本要求（1）组合式空气处理机组内配置的过滤器、表冷器、风机、电机以及其他零部件应符合国家有关标准的规定，整机并具权威单位测试证明。

组合式空气处理机组风机变频控制，变频器及控制柜由低压配电负责配备。

（2）组合式空气处理机组设置压差报警装置，电机过热保护和报警装置、绕组温度检测与报警装置。

（3）组合式空气处理机组构件表面及空调机箱内表面应作防锈和防腐处理组合式空气处理机组外表面无明显划伤、锈斑和压痕表面光洁，喷涂层均匀，色调一致，无汽泡和剥落，机组清洁干净，箱体内无杂物。

（4）组合式空气处理机组各功能段包括框架和壁板有足够的强度，在运输、启动、运行及停止后不出现凹凸变形。

（5）组合式空气处理机组设置底座找平架，进风混合段、过滤段、中间段、送风段设置检修门；检修门严密、灵活，开启及锁紧功能良好。

（6）组合式空气处理机组箱体保温层箱体壁板的保温层与面板应结合牢固密实，框架与壁板的联接应牢固可靠、密封性好、易拆卸、有防冷桥措施。

6.3 新风机组、空气处理机组1、空调机组、新风机组的供应商必须按照本技术条件要求为本项目提供运行能耗小、噪声低、保温效果好及漏风率、过滤效率、振动等各项指标均符合或优于本技术条件要求和国家相应标准的机组及一切所需功能组件，并且提供设备供应、设备调试、技术指导、技术培训及设备售后服务等项工作。

2、制造商提供的风量（回风、送风）、压头、冷量、热量、加湿量等主要性能参数的偏差不得超过（-2%）。

3、制造商必须提供每种型号的空调机组的设备设计选型计算书，其中包括每一功能段的重量和整机总重量。

4、每台机组应有产品铭牌，必须牢固固定在设备正面显著位置。

所提供设备铭牌必须具有指示、警告标示，铭牌内容应符合国家有关标准规定，其材料应是耐腐蚀、耐磨的金属材料，内容应包括不限于：机组名称编号、机组主要参数（额定功率、设计风量、机外余压、制冷量、制热量、额定电压、电流、风机转速、冷热水进出水温度、噪音）、出厂编号、出厂日期、制造商名称。

5、制造商应对产品的如下性能进行详述：•机组防冷桥性能及采取的技术措施；•机组保温性能及采取的技术措施；•机组密封性能及采取的技术措施；•机组结构强度及采取的技术措施。

•机组外壳之隔音性能及采取的技术措施。

•提供机组内风机性能曲线及风机效率，描述风机叶轮设计特点及风机段减震降噪技术措施。

6、制造商应提供组合式空调机组详细的配置清单，包括各功能段的技术参数、材质、制造工艺、风机电机等外购设备品牌等。

7 、为保证本项目的完整性，并满足使用要求，投标人应提供设备能正常有效使用而所必须的所有必要配件、设备及服务。

二、产品标准和规范《组合式空气处理机组》GB/T14294-93、AR1410标准、JISA标准、BS*EN1886-1998《组合式空气处理机组安全要求》GB/10080-2001（GB10891-89）《空调设备、通风设备、冷却水塔用通风机》GB/10080-88《空气过滤器》GB/T14295-93《组合式空气处理机组噪声极限》GB/T13326-91《采暖通风与空调设备、通风设备、冷却水塔设备噪声声功率级测定-工程法》GB9068-88/HS5618《空气冷却器与空气加热器》GB/T14296-93《组合式空气处理机组形式与基本参数》ZBJ72044-90《组合式空气处理机组技术条件》ZBJ72045-90《组合式空气处理机组试验方法》JB/T514-91《盘管耐压试验与密封性检查》JB/T9064-1999《旋转电机基本技术要求》GB/T755-1987《标牌》GB/T13306-1991《整体式机电一体化空调设备、通风设备、冷却水塔机组》JB/T-8544-19976.3.1 箱体框架框架为铝合金型材喷涂；底板为镀锌钢板，采用螺栓连接。

6.3 新风机组、空气处理机组1、空调机组、新风机组的供应商必须按照本技术条件要求为本项目提供运行能耗小、噪声低、保温效果好及漏风率、过滤效率、振动等各项指标均符合或优于本技术条件要求和国家相应标准的机组及一切所需功能组件，并且提供设备供应、设备调试、技术指导、技术培训及设备售后服务等项工作。

2、制造商提供的风量（回风、送风）、压头、冷量、热量、加湿量等主要性能参数的偏差不得超过（-2%）。

3、制造商必须提供每种型号的空调机组的设备设计选型计算书，其中包括每一功能段的重量和整机总重量。

4、每台机组应有产品铭牌，必须牢固固定在设备正面显著位置。

所提供设备铭牌必须具有指示、警告标示，铭牌内容应符合国家有关标准规定，其材料应是耐腐蚀、耐磨的金属材料，内容应包括不限于：机组名称编号、机组主要参数（额定功率、设计风量、机外余压、制冷量、制热量、额定电压、电流、风机转速、冷热水进出水温度、噪音）、出厂编号、出厂日期、制造商名称。

5、制造商应对产品的如下性能进行详述：•机组防冷桥性能及采取的技术措施；•机组保温性能及采取的技术措施；•机组密封性能及采取的技术措施；•机组结构强度及采取的技术措施。

•机组外壳之隔音性能及采取的技术措施。

•提供机组内风机性能曲线及风机效率，描述风机叶轮设计特点及风机段减震降噪技术措施。

6、制造商应提供组合式空调机组详细的配置清单，包括各功能段的技术参数、材质、制造工艺、风机电机等外购设备品牌等。

7 、为保证本项目的完整性，并满足使用要求，投标人应提供设备能正常有效使用而所必须的所有必要配件、设备及服务。

二、产品标准和规范《组合式空气处理机组》GB/T14294-93、AR1410标准、JISA标准、BS*EN1886-1998《组合式空气处理机组安全要求》GB/10080-2001（GB10891-89）《空调设备、通风设备、冷却水塔用通风机》GB/10080-88《空气过滤器》GB/T14295-93《组合式空气处理机组噪声极限》GB/T13326-91《采暖通风与空调设备、通风设备、冷却水塔设备噪声声功率级测定-工程法》GB9068-88/HS5618《空气冷却器与空气加热器》GB/T14296-93《组合式空气处理机组形式与基本参数》ZBJ72044-90《组合式空气处理机组技术条件》ZBJ72045-90《组合式空气处理机组试验方法》JB/T514-91《盘管耐压试验与密封性检查》JB/T9064-1999《旋转电机基本技术要求》GB/T755-1987《标牌》GB/T13306-1991《整体式机电一体化空调设备、通风设备、冷却水塔机组》JB/T-8544-19976.3.1 箱体框架框架为铝合金型材喷涂；底板为镀锌钢板，采用螺栓连接。

清华同⽅组合式空调机组技术说明⽬录1公司简介 (2)1.1公司概况 (2)1.2主要⽣产设备⼀览表 (5)1.3组合空调主要部件配置表 (7)2清华同⽅组合式空调机组技术特点 (8)2.1机组总体特点 (9)2.2机组箱体部分特点 (10)2.3机组功能段介绍 (11)2.4清华同⽅组合式空调机组独特优势介绍 (15)2.4.1防冷桥措施 (15)2.4.2表冷器独特⽔路布置 (18)3清华同⽅组合式空调机组空调⾃动控制系统介绍 (19)3.1机电⼀体化设计 (19)3.2E-Star智能控制器 (19)3.3丰富的节能控制策略 (21)3.3.1变风量节能控制 (21)3.3.2动态热环境节能控制 (21)3.3.3全年多⼯况温湿度节能控制策略 (22)3.4电⽓与⾃控功能模块 (26)3.5典型空调⾃控系统应⽤举例 (30)3.6⾃控系统⽹络通讯集成 (36)清华同⽅组合式空调机组技术说明1公司简介1.1公司概况清华同⽅股份有限公司是经国家体改委和国家教委批准,由北京清华⼤学企业集团为主要发起⼈,以社会募集⽅式设⽴的股份制公司,于1997年6⽉27⽇在上海证券交易所挂牌交易,现有总股本16605万股。

⽬前,公司拥有⼤批⼀流的技术⼈才,员⼯平均年龄30岁,其中硕⼠以上学历占24%,⼤学以上学历占60%。

清华同⽅以⾼新技术产业为先导,以科技成果产业化为经营宗旨,紧密依托清华⼤学的⼈才、科技优势,通过“清华同⽅研究开发中⼼”的孵化和⼆次开发,把⼤批科研成果推向市场,逐步形成了将⾃⼰作为科技成果孵化器的独特的技术创新模式。

清华同⽅在信息产业领域,开展了卓有成效的⼯作。

在⽹络技术、软件与系统集成电路、信息加⼯与服务、电⼦通讯、计算机产品、光盘产品等⽅⾯以⼀流的科研成果与雄厚的科研基础为依托,形成了具有⾃主知识产权的⾼新技术产品系列。

清华同⽅在⼈⼯环境领域,专业从事⼈⼯环境⼯程与节能改造⼯程,在智能⼤厦弱电系统、中央空调安装和改造等⽅⾯为⽤户提供全⽅位服务,设计⽣产的系列新型节能设备,在⼈民⼤会堂、故宫博物院、中央电视台、⽑主席纪念堂等数百项重⼤⼯程中得到⼴泛应⽤。

组合式空调机组技术说明：组合式空调机组特点一、优越的箱体结构1）箱体卓越的机械强度⏹机组采用加强型框架结构，框架由铝型材通过高强度的尼龙三角联接器联接而成，铝型材采用6063T6合金以保证机组更坚固的结构强度；⏹箱体面板为双壁结构，内部采用无氟聚氨脂封闭发泡作为保温材料，具有极好的刚性；⏹箱内合理设计中间连接支撑，使得机组受力更合理，可以保证机组在高压下不发生永久性变形。

2）箱体绝佳的密闭性a)箱体与面板采用双“线接触”防漏风设计，严实稳固，永久性密闭防漏风，“线接触”是目前应用于少数净化空气处理机组和大量船舶密封处理的技术，大家都知道在同样压力下接触面积越小压强越大，密封效果越集中，示例如图：BCA如图所示“C”形状的物体更容易在红色的弹性保温介质上产生局部的密度变化保证最佳的防漏风，同时由于接触面类似于一条直线所以也称之为“线接触”结构。

“线接触”铝合金框架组合式空气处理机组正是应用这一物理原理，在机组的面板与框架之间巧妙的设计了两道“线接触”尖角，保证了整机密封性。

b）盘管段进出水管密封：对于大风量组合式，由于表冷器是多组并联层叠安装，所以进出水管较多，如果处理不当，会造成相当大的漏风率。

空调箱内部采用独特工艺，使用专用的发泡密封工艺技术，彻底杜绝漏风的可能性。

c）段体连接：机组段与段连接处采用专用的密封保温加强措施，使段间渗进的气流改变方向，隔绝气流的渗入。

3）箱体优越的热性能a）箱体铝合金型材防冷桥优化设计：型材中间嵌入PA66尼龙隔热条，使内框和外框架没有金属直接接触，彻底消除框架冷桥；风阀，接水管和检修门等外部件通过隔热材料固定，机组在高湿环境中不会有凝露产生；在箱外露点温度28.2℃～26.2℃，箱内干球温度7℃，相对湿度95%的恶劣工况下测试，机组无凝露现象。

b）面板外板为彩涂板（标配），内板为镀铝锌板（标配），镀铝锌板使用寿命是镀锌板的2~6倍，光热反射能力是镀锌板的2倍；内板和外板间用特制的绝热材料隔开，内填聚氨脂绝热材料，高压均匀无氟发泡，密度高达50kg/m3；箱体传热系数低至0.9W/(m2.K)。

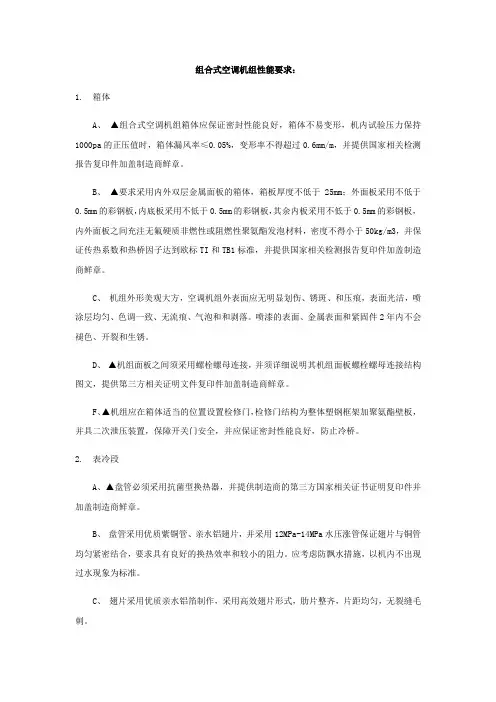

组合式空调机组性能要求：1.箱体A、▲组合式空调机组箱体应保证密封性能良好，箱体不易变形，机内试验压力保持1000pa的正压值时，箱体漏风率≤0.05%，变形率不得超过0.6mm/m，并提供国家相关检测报告复印件加盖制造商鲜章。

B、▲要求采用内外双层金属面板的箱体，箱板厚度不低于25mm；外面板采用不低于0.5mm的彩钢板，内底板采用不低于0.5mm的彩钢板，其余内板采用不低于0.5mm的彩钢板，内外面板之间充注无氟硬质非燃性或阻燃性聚氨酯发泡材料，密度不得小于50kg/m3，并保证传热系数和热桥因子达到欧标TI和TB1标准，并提供国家相关检测报告复印件加盖制造商鲜章。

C、机组外形美观大方，空调机组外表面应无明显划伤、锈斑、和压痕，表面光洁，喷涂层均匀、色调一致、无流痕、气泡和和剥落。

喷漆的表面、金属表面和紧固件2年内不会褪色、开裂和生锈。

D、▲机组面板之间须采用螺栓螺母连接，并须详细说明其机组面板螺栓螺母连接结构图文，提供第三方相关证明文件复印件加盖制造商鲜章。

F、▲机组应在箱体适当的位置设置检修门，检修门结构为整体塑钢框架加聚氨酯壁板，并具二次泄压装置，保障开关门安全，并应保证密封性能良好，防止冷桥。

2.表冷段A、▲盘管必须采用抗菌型换热器，并提供制造商的第三方国家相关证书证明复印件并加盖制造商鲜章。

B、盘管采用优质紫铜管、亲水铝翅片，并采用12MPa-14MPa水压涨管保证翅片与铜管均匀紧密结合，要求具有良好的换热效率和较小的阻力。

应考虑防飘水措施，以机内不出现过水现象为标准。

C、翅片采用优质亲水铝箔制作，采用高效翅片形式，肋片整齐，片距均匀，无裂缝毛刺。

D、表冷器的凝水盘应采用不锈钢制作，并具有抗菌性，并提供制造商的第三方国家相关证书证明复印件并加盖制造商鲜章。

E、表冷器迎风面风速≤2.5m/s。

3.风机段A、风机采用知名品牌的为离心式优质风机，并提供效率选型报告。

B、B、风机电机安装再同一个底座上，底座下必须设有减震装置C、风机出厂前应进行过动静平衡测试。

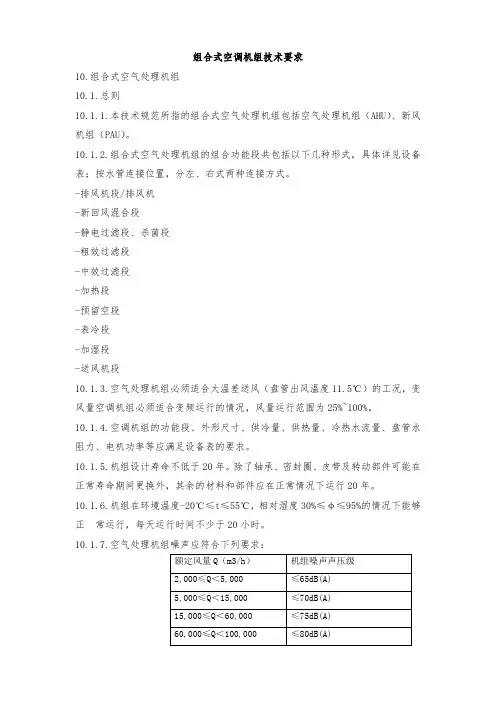

组合式空调机组技术要求10.组合式空气处理机组10.1.总则10.1.1.本技术规范所指的组合式空气处理机组包括空气处理机组（AHU）、新风机组（PAU）。

10.1.2.组合式空气处理机组的组合功能段共包括以下几种形式，具体详见设备表；按水管连接位置，分左、右式两种连接方式。

-排风机段/排风机-新回风混合段-静电过滤段、杀菌段-粗效过滤段-中效过滤段-加热段-预留空段-表冷段-加湿段-送风机段10.1.3.空气处理机组必须适合大温差送风（盘管出风温度11.5℃）的工况，变风量空调机组必须适合变频运行的情况，风量运行范围为25%~100%。

10.1.4.空调机组的功能段、外形尺寸、供冷量、供热量、冷热水流量、盘管水阻力、电机功率等应满足设备表的要求。

10.1.5.机组设计寿命不低于20年。

除了轴承、密封圈、皮带及转动部件可能在正常寿命期间更换外，其余的材料和部件应在正常情况下运行20年。

10.1.6.机组在环境温度-20℃≤t≤55℃，相对湿度30%≤φ≤95%的情况下能够正常运行，每天运行时间不少于20小时。

10.1.7.空气处理机组噪声应符合下列要求：10.1.8.空气处理机组的出口风速不应大于10m/s，以减少动压损失。

10.1.9.空气处理机组选配的风机要求包括风机、电机及传动效率在内的总效率必须满足《公共建筑节能设计标准》GB50189-2015要求，在计算书中明确表示风机的单位风量耗功率。

10.1.10.机组箱体10.1.11.箱体应具有足够的强度，机械性能不低于EN1886-2007中D1级标准，最大相对变形量4mm/m。

在机组运输和启动、运行、停机时都不得出现凹凸变形现象，且应有防腐、防结露措施。

箱体结构及面板均应具有防冷桥措施，防冷桥系数不低于EN1886中TB1等级，即防冷桥系数Kb>0.75。

10.1.12.箱体应采用双层面板形式，内壁板均采用厚度不少于1.2mm的彩色钢板或镀锌钢板，外壁板均采用厚度不少于0.8mm的彩色钢板或镀锌钢板。

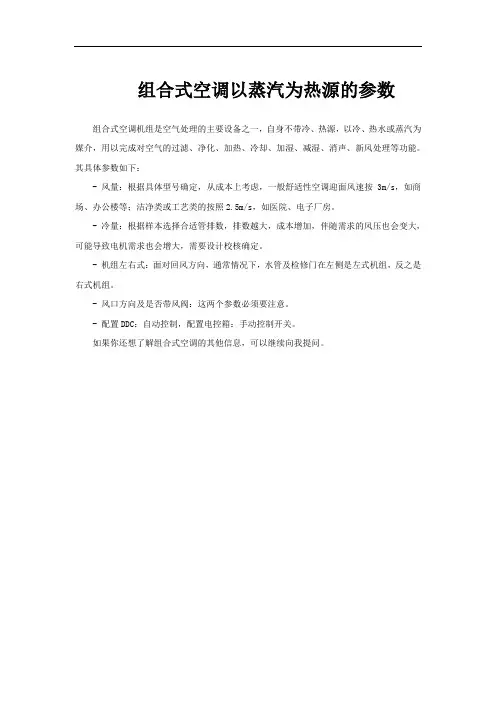

组合式空调以蒸汽为热源的参数
组合式空调机组是空气处理的主要设备之一，自身不带冷、热源，以冷、热水或蒸汽为媒介，用以完成对空气的过滤、净化、加热、冷却、加湿、减湿、消声、新风处理等功能。

其具体参数如下：
- 风量：根据具体型号确定，从成本上考虑，一般舒适性空调迎面风速按3m/s，如商场、办公楼等；洁净类或工艺类的按照2.5m/s，如医院、电子厂房。

- 冷量：根据样本选择合适管排数，排数越大，成本增加，伴随需求的风压也会变大，可能导致电机需求也会增大，需要设计校核确定。

- 机组左右式：面对回风方向，通常情况下，水管及检修门在左侧是左式机组，反之是右式机组。

- 风口方向及是否带风阀：这两个参数必须要注意。

- 配置DDC：自动控制，配置电控箱：手动控制开关。

如果你还想了解组合式空调的其他信息，可以继续向我提问。

净化型组合式空调机组技术要求一、标准及总体要求1.机组设计、制造、运输、调试、运行、保养等过程除了要满足GB/T-2008《组合式空调机组》标准所规定以外，还要满足设计院图纸要求、现行版GMP体系等规定要求；2.机组的冷量、热量、风量、压头、噪音、振动等指标均应满足本技术要求文件规定的要求；3.设备电源系统、控制系统所选用的器件、电线等应为国家优级产品，可长期稳定工作；4.设备各处保护、装饰涂层应均匀，不得存在起皮、剥落或其它缺陷；5.各附属物的安装位置要求准确，各部分均不应存在妨碍安装、检修或清洁的缺陷；6.设备不用时，表冷、加热及冷凝水可完全排净；7.人能接触到的设备部位不能有锋利的边缘与尖角；8.设备安装必须具有可靠的接地。

二、空调箱体1.空调箱体采用模数化箱体结构，具有自主专利的密封结构，外形美观大方；2.箱体面板采用内、外钢板中间充注聚氨酯发泡材料，面板具有隔热性能好、承压变形量小、防腐等性能；3.箱面子板外板接纳覆膜彩钢板，板厚不得低于0.5mm,内板接纳镀锌钢板或不锈钢板，板厚不得低于0.5mm，内外板之间应具有防冷桥措施，不得直接接触；4.内、外板中间充注无氟硬质非燃性或阻燃性聚氨酯发泡材料，密度不得小于42kg/m3；5.机组必须有防冷桥措施，机组在运行时，不得出现冷桥和凝露现象。

按照欧洲标准N1886-1998规定方法测试，机组冷桥因子应达到欧洲标准的TB1级且不得低于0.80，面板的传热系数应达到欧洲标准的T2级且不得高于0.55w·k-1·m-2（须提供国家压缩机制冷设备质量监督检验中心出具的检验报告）;6.设备电源系统、控制系统、冷水系统布局合理、不相互影响；7.设备的内部各零部件光洁、不得有任何油污、灰尘及其他物质存在；8.机组箱体应具有足够的强度，保证在运输、安装、启动、运行、停止后，不出现凹凸变形。

按照GB/T-2008《组合式空调机组》标准检测，当机组内静压保持正压1000Pa时，箱体变形率不得大于0.75mm/m（须提供国家压缩机制冷设备质量监督检验中心出具的检验报告）；9.箱体应具有良好的气密性，按照GB/T-2008《组合式空调机组》标准检测，当机组内静压保持正压1000Pa时，机组的漏风率不得大于0.05%（须提供国家压缩机制冷设备质量监督检验中心出具的检验报告）；10.机组检修门边框要求采用防凝露性能好的塑钢材料，双层密封，多点锁扣，所有检修门内均配有低压安全检修灯，控制开关设置在箱体外侧；11.负压段检修门为外开式，正压段检修门为内开式；12.机组配置送风、回风和新风风阀，为对开多叶密闭调节阀（手动或电动，铝合金材质，符合T308-1尺度请求），请求密封良好，并有开度指示，配置手动或电动履行器；13.各功能段设置低压照明灯，并提供24V或36V变压器；14.机组底架应采用“C”型钢或槽钢，并作防腐处理；15.风机段、加湿段和其他需要的中央安装直径不小于180mm的钢化玻璃观察窗。

组合式空调箱规范篇一：组合式空调箱机组技术要求组合式空调箱机组技术要求1. 通用要求1.1. 按照有关设计图纸及本技术规格说明书要求的数量及类别提供合适的空气处理机组。

1.2. 在运送，储存及安装时应采取正确的保护设施，以避免空气处理机组因碰撞及锈蚀而受损坏。

所有受损坏的设备将不被接受．1.3. 空气处理机组的所有出入接口在接驳风管和水管前应有适当的覆盖和保护．1.4. 安装期间应保护翅片和外壳以免于机械和腐蚀损坏。

过滤器应有防尘防破损措施。

1.5. 厂家所用的所有消声和热绝缘材料包括贴面、粘合剂应采用耐火材料，并满足中国国家和地区防火部门要求。

1.6. 盘管的工作和试验压力，应满足设计使用要求和相关规范。

需提交厂家试验报告。

1.7. 在工地进行最后清洁前，试运行或调试空气处理机组时，须提供安装临时的空气过滤器。

1.8. 提供机组运送、吊装和安装所必须的设备和材料。

负责机组的运送，卸货，定位安装。

2. 质量保证2.1. 产品的制造厂家须具有五年以上同类产品的经验，而有关空气处理机组必须符合有关技术要求。

2.2. 有关设备须符合所有中国国家各有关单位的规范要求；当地政府要求。

2.3. 每台机组须附有详细标明厂家的名称、设备的型号和编号及有关的技术数据等资料的标志名牌。

3. 交付及审查3.1. 根据设计图纸的风量参数、出风控制参数，重新校核各个功能段的选型，并提交计算书、焓湿图等。

设备运行时，室内空气参数不能满足设计、使用要求，所造成的一切后果由本包包商负责。

3.2. 提供详细的图纸，内容应清楚显示有关的管道及电气接驳，防震及安装的大样详图和有关的土建配合要求等资料．3.3. 提交原厂提供的技术数据及测试报告，包括但不限于有关机组在指定的工作条件下的机组效率、噪音水平、送风量、送风压头、冷冻／采暖量、盘管之水流阻力、水压差、水流速度及工作与试验压力等资料。

3.4. 提供完整的设备配件表及原厂建议的后备配件表。

组合式空气处理机组基本技术要求1）、投标商提供的组合式空气处理机组的功能段、外形控制尺寸、供冷量、冷冻水流量、水阻力、电机功率等应满足《设备及材料清单》上要求的主要技术参数，风机采用变频电机。

2）、组合式空气处理机组设置在地下车站通风空调机房内，机房设置机械送、排风系统进行通风，换气次数6次/h，环境温度≤45℃，相对湿度≤95%。

组合式空气处理机组运输采用分段或散件进场，现场拼装。

3）、组合式空气处理机组（包括电动机）应可长期仓储在环境温度≤45℃，相对湿度≤98%的环境中，一旦安装及调试完成后不需要任何处理即可投入正常运行。

4）、本工程中地下车站部分通风空调系统采用组合式空气处理机组，为框架模数复合结构型式，由混合段、初效过滤段、表冷段（均流段）、中间段、风机段、出口消声段、出风段共7个功能段组成，分左式、右式两种。

5）、组合式空气处理机组与电动风阀连锁，开机时需先开启风机联动风阀，再启动机组；停机时需先停止机组，再关闭风机联动风阀。

接线端子应预留可供接入至少四个风阀状态的端子。

6）、基本要求（1）组合式空气处理机组内配置的过滤器、表冷器、风机、电机以及其他零部件应符合国家有关标准的规定，整机并具权威单位测试证明。

组合式空气处理机组风机变频控制，变频器及控制柜由低压配电负责配备。

（2）组合式空气处理机组设置压差报警装置，电机过热保护和报警装置、绕组温度检测与报警装置。

（3）组合式空气处理机组构件表面及空调机箱内表面应作防锈和防腐处理组合式空气处理机组外表面无明显划伤、锈斑和压痕表面光洁，喷涂层均匀，色调一致，无汽泡和剥落，机组清洁干净，箱体内无杂物。

（4）组合式空气处理机组各功能段包括框架和壁板有足够的强度，在运输、启动、运行及停止后不出现凹凸变形。

（5）组合式空气处理机组设置底座找平架，进风混合段、过滤段、中间段、送风段设置检修门；检修门严密、灵活，开启及锁紧功能良好。

（6）组合式空气处理机组箱体保温层箱体壁板的保温层与面板应结合牢固密实，框架与壁板的联接应牢固可靠、密封性好、易拆卸、有防冷桥措施。

目录1 公司简介 (2)1.1 公司概况 (2)1.2主要生产设备一览表 (5)1.3组合空调主要部件配置表 (6)2清华同方组合式空调机组技术特点 (7)2.1 机组总体特点 (8)2.2机组箱体部分特点 (9)2.3机组功能段介绍 (10)2.4 清华同方组合式空调机组独特优势介绍 (14)2.4.1 防冷桥措施 (14)2.4.2表冷器独特水路布置 (17)3清华同方组合式空调机组空调自动控制系统介绍 (17)3.1机电一体化设计 (17)3.2E-Star智能控制器 (18)3.3丰富的节能控制策略 (19)3.3.1变风量节能控制 (19)3.3.2动态热环境节能控制 (19)3.3.3全年多工况温湿度节能控制策略 (20)3.4电气与自控功能模块 (24)3.5典型空调自控系统应用举例 (29)3.6自控系统网络通讯集成 (35)清华同方组合式空调机组技术说明1公司简介1.1公司概况清华同方股份是经国家体改委和国家教委批准,由清华大学企业集团为主要发起人,以社会募集方式设立的股份制公司,于1997年6月27日在证券交易所挂牌交易,现有总股本16605万股。

目前,公司拥有大批一流的技术人才,员工平均年龄30岁,其中硕士以上学历占24%,大学以上学历占60%。

清华同方以高新技术产业为先导,以科技成果产业化为经营宗旨,紧密依托清华大学的人才、科技优势,通过“清华同方研究开发中心”的孵化和二次开发,把大批科研成果推向市场,逐步形成了将自己作为科技成果孵化器的独特的技术创新模式。

清华同方在信息产业领域,开展了卓有成效的工作。

在网络技术、软件与系统集成电路、信息加工与服务、电子通讯、计算机产品、光盘产品等方面以一流的科研成果与雄厚的科研基础为依托,形成了具有自主知识产权的高新技术产品系列。

清华同方在人工环境领域,专业从事人工环境工程与节能改造工程,在智能大厦弱电系统、中央空调安装和改造等方面为用户提供全方位服务,设计生产的系列新型节能设备,在人民大会堂、故宫博物院、中央电视台、毛主席纪念堂等数百项重大工程中得到广泛应用。
