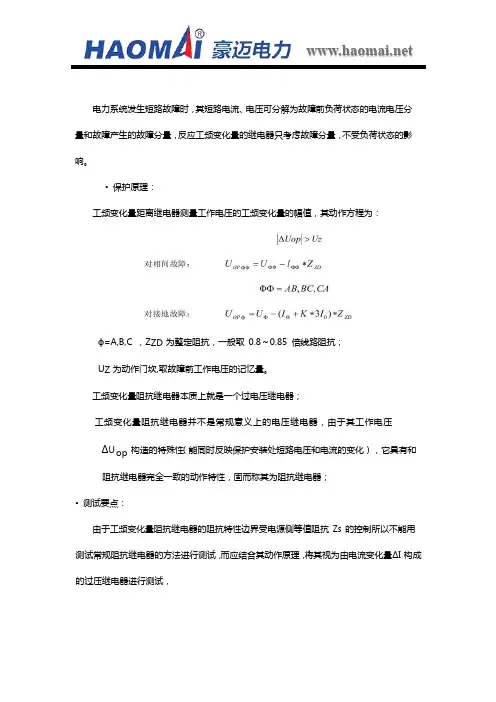

电力系统发生短路故障时，其短路电流、电压可分解为故障前负荷状态的电流电压分量和故障产生的故障分量，反应工频变化量的继电器只考虑故障分量，不受负荷状态的影响。

•保护原理：工频变化量距离继电器测量工作电压的工频变化量的幅值，其动作方程为：ϕ=A,B,C ，Z ZD为整定阻抗，一般取0.8～0.85 倍线路阻抗；U Z为动作门坎,取故障前工作电压的记忆量。

工频变化量阻抗继电器本质上就是一个过电压继电器；工频变化量阻抗继电器并不是常规意义上的电压继电器，由于其工作电压∆U op构造的特殊性（能同时反映保护安装处短路电压和电流的变化），它具有和阻抗继电器完全一致的动作特性，固而称其为阻抗继电器；•测试要点：由于工频变化量阻抗继电器的阻抗特性边界受电源侧等值阻抗Zs的控制，所以不能用测试常规阻抗继电器的方法进行测试，而应结合其动作原理，将其视为由电流变化量∆I构成的过压继电器进行测试，工频变化量阻抗保护在m=1.1 时，应可靠动作；在m=0.9 时，应可靠不动作；在m=1.2时，测量工频变化量距离保护动作时间。

以RCS-901B 超高压线路成套保护装置为例，介绍工频变化量阻抗定值的校验方法。

其他具有相同保护原理的保护测试可参考此测试方法。

1、保护相关设置：（1）保护定值设置：（2）保护压板设置：在“定值整定”里，把运行方式控制字“工频变化量阻抗”置“1”，“允许式通道”置“0”，其它运行控制字都置“0”（‘1’表示投入，‘0’表示退出）；在“压板定值”里，仅把“投距离保护压板”置“1”；在保护屏上，仅投“距离保护硬压板”，重合把手切在“综重方式”；将收发讯机整定在“负载”位置，或将本装置的发信输出接至收信输入构成自发自收。

2、试验接线：将测试仪的电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Un”端子相连。

将测试仪的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连；再将保护装置的交流电流“IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回测试仪的电流输出端“In”。

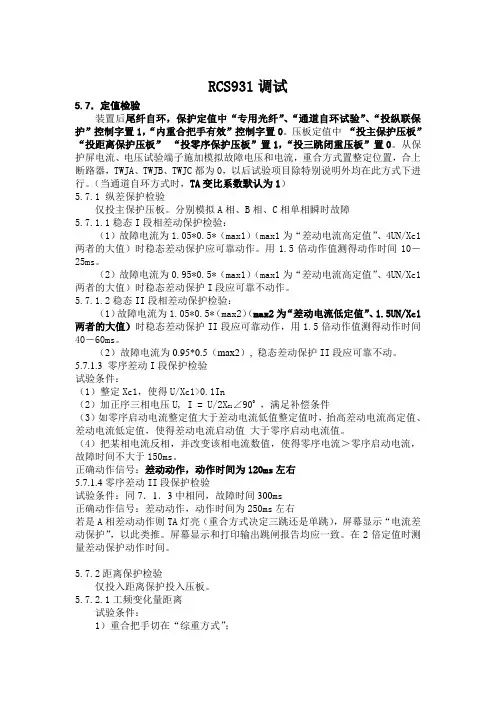

RCS931调试5.7．定值检验装置后尾纤自环，保护定值中“专用光纤”、“通道自环试验”、“投纵联保护”控制字置1，“内重合把手有效”控制字置0。

压板定值中“投主保护压板”“投距离保护压板”“投零序保护压板”置1，“投三跳闭重压板”置0。

从保护屏电流、电压试验端子施加模拟故障电压和电流，重合方式置整定位置，合上断路器，TWJA、TWJB、TWJC都为0，以后试验项目除特别说明外均在此方式下进行。

（当通道自环方式时，TA变比系数默认为1）5.7.1 纵差保护检验仅投主保护压板。

分别模拟A相、B相、C相单相瞬时故障5.7.1.1稳态I段相差动保护检验：（1）故障电流为1.05*0.5*（max1）（max1为“差动电流高定值”、4UN/Xc1两者的大值）时稳态差动保护应可靠动作。

用1.5倍动作值测得动作时间10－25ms。

（2）故障电流为0.95*0.5*（max1）（max1为“差动电流高定值”、4UN/Xc1两者的大值）时稳态差动保护I段应可靠不动作。

5.7.1.2稳态II段相差动保护检验：（1）故障电流为1.05*0.5*（max2）（max2为“差动电流低定值”、1.5UN/Xc1两者的大值）时稳态差动保护II段应可靠动作，用1.5倍动作值测得动作时间40－60ms。

（2）故障电流为0.95*0.5（max2）,稳态差动保护II段应可靠不动。

5.7.1.3 零序差动I段保护检验试验条件：（1）整定Xc1，使得U/Xc1>0.1In∠900，满足补偿条件（2）加正序三相电压U, I = U/2XC1（3）如零序启动电流整定值大于差动电流低值整定值时，抬高差动电流高定值、差动电流低定值，使得差动电流启动值大于零序启动电流值。

（4）把某相电流反相，并改变该相电流数值，使得零序电流＞零序启动电流，故障时间不大于150ms。

正确动作信号：差动动作，动作时间为120ms左右5.7.1.4零序差动II段保护检验试验条件：同7．1．3中相同，故障时间300ms正确动作信号：差动动作，动作时间为250ms左右若是A相差动动作则TA灯亮（重合方式决定三跳还是单跳），屏幕显示“电流差动保护”，以此类推。

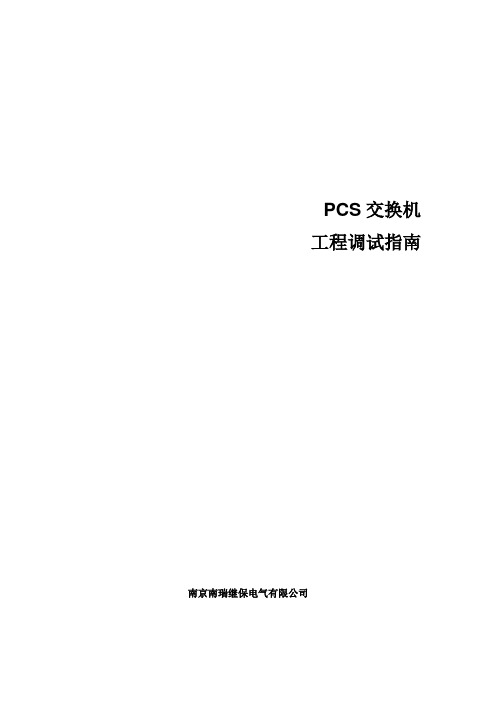

PCS交换机工程调试指南南京南瑞继保电气有限公司修订历史2009-04-26 章宇军根据R1.02程序补充内容，增加现场问题一节2009-02-19 章宇军根据新的bootrom修改此文档2009-01-19 章宇军创建本文档目录1 PCS交换机主要型号 (4)2 PCS交换机安装 (4)2.1 电源 (4)2.2 RJ-45接口 (5)2.3 SFP光纤模块 (5)2.3.1 模块插拔注意事项： (5)2.3.2 SFP模块种类 (5)2.3.3 SFP模块识别技巧 (6)2.4 启动过程 (6)2.5 运行指示 (7)3 PCS交换机调试 (7)3.1 调试接口 (7)3.1.1 调试串口 (7)3.1.2 网络管理 (7)3.1.3 管理员用户 (7)3.2 boot功能 (7)3.2.1 常用命令 (8)3.2.2 启动参数 (8)3.2.3 启动选项 (8)3.2.4 boot更新方法 (8)3.2.5 主程序或配置文件升级方法 (9)3.3 文件列表 (9)3.4 交互式菜单 (9)3.4.1 主菜单 (9)3.4.2 子菜单 (10)3.4.3 条目编辑 (10)4 PCS交换机常用配置 (10)4.1 IpCfg本机IP (10)4.2 PortCfg端口设置 (11)4.3 RateCfg网络风暴抑制 (11)4.4 QoS报文优先级设置 (11)4.5 VLAN设置 (11)4.6 其他设置 (11)1PCS交换机主要型号PCS-9881系列，16个千兆口PCS-9882系列，24个百兆口+4个千兆口型号一览2PCS交换机安装2.1 电源目前所用的电源板卡为NR0321输入电压范围：110VDC、220VDC可选，由变压器型号决定报警节点：常开，上电后闭合，表示该电源有效外壳接地端子：接大地以后可能会升级，增加闭锁报警节点2.2 RJ-45接口PCS-9881上为千兆口，10/100M/1000Mbps自动协商PCS-9882上为百兆口，10/100Mbps自动协商支持Auto MDI/MDIX，自动识别交叉线交换机之间级联时可采用任意端口，既可以使用交叉线，也可以使用直通线2.3 SFP光纤模块2.3.1模块插拔注意事项：先插入模块，后插入光纤底部有锁扣，完全插入后有“啪”的一声解扣应处于原位，以确保光纤模块被锁紧，如下图所示：拔出模块时，应先拔出光纤，后拽住解扣拉出。

PCS-9882调试说明工程试验部梁涛1、与RCS-9882的主要区别1.1增加了管理CPU功能；1.2 RJ45接口10M/100M自适应，千兆口10M/100M/1000兆自适应，交叉线自动适别，交换机之间级联时可采用任意端口，既可以使用交叉线，也可以使用直通线，光纤；1.3 光纤接口单多模可选，传输距离可选；2、PCS-9882型号2.1PCS-9882A22个百兆电口+ 2个光电复用百兆口+ 4个千兆光口图2-1 PCS-9882A背视图2.2PCS-9882B24个百兆光口+ 4个千兆光口图2-2 PCS-9882B背视图2.3PCS-9882C22个百兆电口+ 2个光电复用百兆口图2-3 PCS-9882C背视图2.4PCS-9882D 24个百兆电口+ 2个千兆光口图2-4 PCS-9882C背视图2.5PCS-9882前面板图（以PCS-9882A为例）图2-5 PCS-9882A前面板图注意：PCS系列交换机的光口都指：LC接口，单、多模可选3、调试项目3.1PCS-9882A：永久设置光电复用口为光口，百兆／千兆光口通讯；3.2PCS-9882B：百兆／千兆光口通讯；3.3PCS-9882C：永久设置光电复用口为光口，百兆光口通讯；3.4PCS-9882D：千兆光口通讯；4、PCS-9882A、C永久设置光电复用口为光口设置方法4.1调试工具网线1根、串口线一根；ftp服务器程序、超级终端；相关相应程序文件4.2调试准备4.2.1用串口线将PCS-9882 与计算机连接，此处请注意，计算机端接口的2、3、5针对应RS232收、发、地，在PCS-9882的RS232通讯端子上1、2、3对应RS232发、收、地；如图4-1图4-1 通信接口4.2.2超级终端设置：波特率115200bps,数据位8,停止位1,无奇偶校验,硬件流控关闭，如下图4-1所示：图4-2 超级终端设置4.3开始调试4.3.1准备工作结束后重启装置，如果串口连接、端口设置无误，将会在超级终端对话框内显示启动信息，如图4-2：图4-3 装置启动信息此时不要中断启动，等待装置完全启动成功，出现Username：对话，用bcm 用户登陆，密码为PCS9882A或PCS9882C，登陆成功后会显示BCM>的提示符，如图4-2所示：图4-4设置命令符在BCM>的提示符后输入ed PCS9882A.soc，按回车键，在：后输入i，回车输入ForceFx fe22,fe23，回车，EOF通过按Ctrl+D输入，在：后输入w，回车，输入q退出设置。

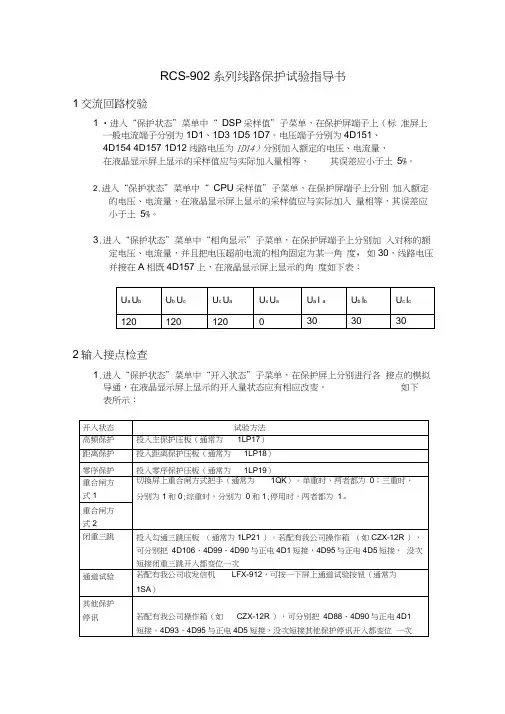

RCS-902系列线路保护试验指导书1交流回路校验1 •进入“保护状态”菜单中“ DSP采样值”子菜单，在保护屏端子上（标准屏上一般电流端子分别为1D1、1D3 1D5 1D7。

电压端子分别为4D151、4D154 4D157 1D12线路电压为1D14）分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于土5%。

2.进入“保护状态”菜单中“ CPU采样值”子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于土5%。

3.进入“保护状态”菜单中“相角显示”子菜单，在保护屏端子上分别加入对称的额定电压、电流量，并且把电压超前电流的相角固定为某一角度，如30，线路电压并接在A相既4D157上，在液晶显示屏上显示的角度如下表：2输入接点检查1.进入“保护状态”菜单中“开入状态”子菜单，在保护屏上分别进行各接点的模拟导通，在液晶显示屏上显示的开入量状态应有相应改变。

如下表所示：检查二次回路接线的正确性。

另外，保护的合闸出口压板要退出。

3 整组试验试验前整定压板定值中的内部压板控制字“投闭锁重合压板”置0,其它内部保护压板投退控制字均置1,以保证内部压板有效，试验中仅靠外部硬压板投退保护，“电压接线路TV'置0。

3. 1闭锁式纵联距离保护1 •若配有收发信机，将收发讯机整定在“负载”位置。

若未配有收发信机，可将本装置的发信输出接至收信输入构成自发自收；2 •投主保护压板，投距离保护压板，重合把手切在“单重方式”（实际系统中一般都为单重方式）；3•整定保护定值控制字中“投纵联距离保护”置1、“允许式通道” 置0、“投重合闸”置1;4 •开关要在合位，用测试仪给本装置加入正序的额定电压（加入方法同交流回路效验），电流可不加，等保护充电，直至“充电”灯亮；5•加故障电流I=5A，故障电压U 0.95* I * Z F（Z F为纵联距离阻抗定值）分别模拟单相接地、两相和三相正方向瞬时故障；6•模拟A、B、C正方向单相接地瞬时故障，故障相电流滞后故障相电压的角度为本装置定值中的零序灵敏角，故障状态时间设置为50MS故障状态50MS后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护单跳并重合，装置面板上相应跳闸灯亮，重合闸灯亮，液晶上显示“纵联距离保护”，动作时间为15〜30ms7•分别模拟AB BC CA相间正方向瞬时故障，故障相间电流滞后故障相间电压的角度为本装置定值中的正序灵敏角，故障状态时间设置为50MS，故障状态50MS后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护三跳不合，装置面板上三相跳闸灯都亮，重合闸灯不亮，液晶上显示“纵联距离保护”，动作时间为15〜30ms；8．模拟三相正方向瞬时故障，故障相电流滞后故障相电压的角度为本装置定值中的正序灵敏角，故障状态50MS后应给本装置再加入一段时间的正序的额定电压，此时间以大于装置重合闸整定时间为好，保护三跳不合，装置面板上三相跳闸灯都亮，重合闸灯不亮，液晶上显示“纵联距离保护” ，动作时间为15〜30ms；9．模拟上述反方向故障，故障相或相间电流滞后故障相或相间电压的角度在正方向灵敏角的基础上加180度，纵联距离保护不动作；10．通道联调。

调试方法R C S主变文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]RCS-978E 变压器成套保护装置调试方法一、 交流回路检查1、电流回路：变压器各侧电流及零序电流、间隙零序电流；2、电压回路：变压器各侧电压及零序电压3、说明：电流I A 、I B 、I C 每相加5A 、同相位此时装置面板显示每相5A ，自产的零序电流为5A 。

电压U A 、U B 、U C 每相加同相位50V 、同相位此时装置面板显示每相50V ，自产的零序电压为150V 。

（管理板和保护板） 二、变压器差动保护试验说明：变压器容量为150MW 、高压侧一次电流、电压为600A 、220Kv ；中压侧一次电流、电压1200A 、121kV ；低压侧一次电流、电压4000A 、11Kv 。

根据I 1e =S N /√3U N 公式算变压器原边的额定电流I 1e ，然后拆算到副边（二次侧）算出I 2e 。

例:(高压侧)：I 1e =S N /√3U N =150×103/√3×220=393.66AI 2e =I 1e /n LH =393.66/120=3.28A (n LH 为变压器高压侧CT 变比) (中压侧)：I 1e =S N /√3U N =150×103/√3×121=715.74AI 2e =I 1e /n LH =715.74/240=2.98A (n LH 为变压器中压侧CT 变比) (低压侧)：I 1e =S N /√3U N =150×103/√3×11=7873.19AI 2e =I 1e /n LH =7873.19/800=9.84A (n LH 为变压器低压侧CT 变比 1．差动速断：（1）：条件：投入差动保护硬压板，差动速断控制字置“1” 退出比率差动和频变化量差动保护控制字。

（2）：方法方法一：加三相电流只要在任意一侧加入三相对称大小相同的电流，电流大小值=定值*该侧变压器二次额定电流。

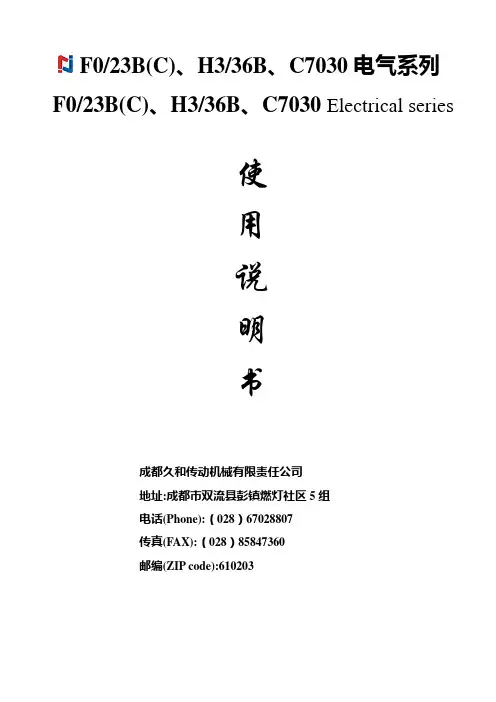

F0/23B(C)、H3/36B、C7030电气系列F0/23B(C)、H3/36B、C7030Electrical series使用说明书成都久和传动机械有限责任公司地址:成都市双流县彭镇燃灯社区5组电话(Phone):（028）67028807传真(FAX):（028）85847360邮编(ZIP code):610203一．使用环境1．周围空气温度周围空气温度不超过+40℃,周围空气温度的下限为-25℃。

且在24h周期内平均温度不超过+30℃。

2．海拔高度安装地点的海拔不超过2000m。

3．大气条件空气清洁，而其相对湿度在最高温度为+40℃，不超过50%，在较低温度时，亦允许有较大的相对湿度，如最湿月平均温度为+20℃，月平均最大相对湿度不超过90%，并注意因温度变化产生在产品表面的凝露。

4．供电电网质量供电电网容量应保证满足塔机功耗，进线电压波动范围须保证不超过额定电压值的±10%。

起升电控柜(L柜)适用于交流50Hz/380V、60Hz/440V三相电源。

5．安装条件垂直安装倾斜度不超过5°；安装牢固，在主机工作过程中不会发生相对于主机的平移和垂直跳动；安装部位最高震动条件为：5～13Hz时,位移为1.5mm；13～15Hz时，震动加速度为1.0g。

二．阅读电气原理图的方法1. 符号表示各个部分字母表示见下列表格:a)操作,检测,指示b) Ⅰ部分c)Ⅱ或Ⅲ部分d）方向或速度2 . 工作顺序、工作原理及符号不同的工作阶段用下面两种不同的形式表示：在开关转换顺序中A）在工作顺序示意图中，采用下面符号：接触器或继电器进入“工作状态”：PV接触器或继电器进入“停止状态”：PVPV表示两种工作状态。

B）在开关转换顺序中，采用下面符号：接触器或继电器进入“工作状态”并通过同一机械或电气连锁保持：●接触器或继电器进入“停止状态”：○3. 动作特性和各机构功能F0/23B(C)、H3/36B、C7030等塔式起重机电气控制柜可工作在交流50Hz/380V、60Hz/440V的额定电压条件下。

RCS-900系列线路保护定值内容及整定说明一、装置参数及整定说明1.定值区号：保护定值有30套可供切换，装置参数不分区，只有一套定值；2.通信地址：指后台通信管理机与本装置通信的地址；3.串口1波特率、串口2波特率、打印波特率、调试波特率：只可在所列波特率数值中选其一数值整定；4.系统频率：为一次系统频率，请整定为50Hz；5.电压一次额定值：为一次系统中电压互感器原边的额定相电压值；6.电压二次额定值：为一次系统中电压互感器副边的额定相电压值；7.电流一次额定值：为一次系统中电流互感器原边的额定电流值；8.电流二次额定值：为一次系统中电流互感器副边的额定电流值；9.厂站名称：可整定的12位汉字区位码，可整定为三个汉字或六个字母（或数字），汉字和字母（或数字）也可混合整定，此定值仅用于报文打印。

10.自动打印：保护动作后需要自动打印动作报告时置为“1”，否则置为“0”；11.网络打印：需要使用共享打印机时置为“1”，否则置为“0”。

使用共享打印机指的是多套保护装置共用一台打印机打印输出，这时打印口应设置为RS-485方式（参见4.6.5通信插件说明）,经专用的打印控制器接入打印机；而使用本地打印机时，应设置为RS-232方式，直接接至打印机的串口。

12.规约类型：当采用IEC60870-5-103规约置为“0”，采用LFP规约置为“1”。

13.分脉冲对时：当采用分脉冲对时置为“1”，秒脉冲对时置为“0”，如采用IRIGB码对时方式，此定值不必整定。

14. 可远方修改定值：允许后台修改装置的定值时置为“1”，否则置为“0”。

通讯传动投入：当需要做通讯传动试验时，将此控制字投入，此时装置闭锁，报“通讯传动投入报警”告警。

保护正常运行情况下此控制字不投入。

二、RCS-900系列保护定值整定说明1. 电流变化量起动值：按躲过正常负荷电流波动最大值整定，一般整定为0.2In 。

对于负荷变化剧烈的线路（如电气化铁路、轧钢、炼铝等），可以适当提高定值以免装置频繁起动，定值范围为0.1In ～0.5In 。

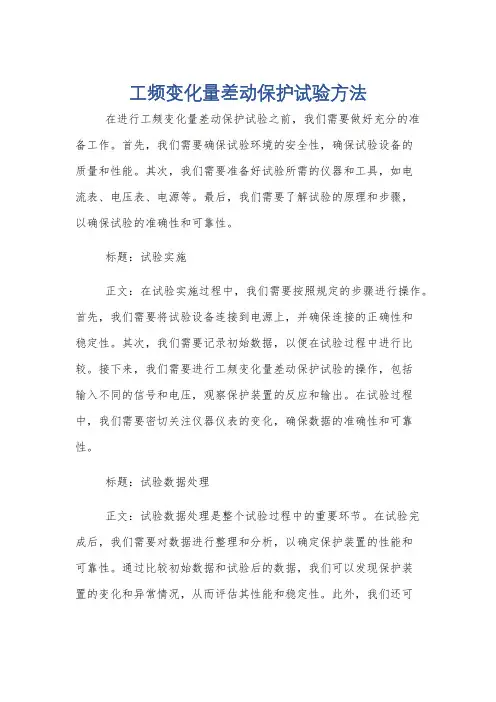

工频变化量差动保护试验方法在进行工频变化量差动保护试验之前，我们需要做好充分的准备工作。

首先，我们需要确保试验环境的安全性，确保试验设备的质量和性能。

其次，我们需要准备好试验所需的仪器和工具，如电流表、电压表、电源等。

最后，我们需要了解试验的原理和步骤，以确保试验的准确性和可靠性。

标题：试验实施正文：在试验实施过程中，我们需要按照规定的步骤进行操作。

首先，我们需要将试验设备连接到电源上，并确保连接的正确性和稳定性。

其次，我们需要记录初始数据，以便在试验过程中进行比较。

接下来，我们需要进行工频变化量差动保护试验的操作，包括输入不同的信号和电压，观察保护装置的反应和输出。

在试验过程中，我们需要密切关注仪器仪表的变化，确保数据的准确性和可靠性。

标题：试验数据处理正文：试验数据处理是整个试验过程中的重要环节。

在试验完成后，我们需要对数据进行整理和分析，以确定保护装置的性能和可靠性。

通过比较初始数据和试验后的数据，我们可以发现保护装置的变化和异常情况，从而评估其性能和稳定性。

此外，我们还可以通过与其他厂家和型号的保护装置进行比较，以确定本厂家的保护装置的优缺点。

标题：试验总结正文：经过上述三个步骤后，我们可以对工频变化量差动保护试验进行总结。

如果试验结果符合预期，说明保护装置的性能和可靠性良好，可以应用于实际生产中。

如果试验结果不符合预期，我们需要进一步分析原因，并采取相应的措施进行改进。

同时，我们还需要总结经验教训，为今后的试验提供参考和借鉴。

总之，工频变化量差动保护试验是确保电力系统安全稳定运行的重要手段之一。

通过正确的试验方法和严谨的数据处理，我们可以为电力系统的安全稳定运行提供有力保障。

工频变化量距离保护定值校验时 峰[摘 要] 本文介绍了工频变化量距离保护定值的校验方法，并给出了RCS-931保护装置调试步骤及相关试验数据。

[关键词]工频变化量、定值校验、动作方程在实际保护装置调试中，对RCS －931系列超高压线路成套保护装置中的工频变化量距离保护定值的校验经常会遇到困难，本文针对此保护原理分析了工频变化量距离保护定值的校验方法，在具体保护装置调试中总结了试验步骤，并给出了相关试验数据。

1 保护原理电力系统发生短路故障时，其短路电流、电压可分解为故障前负荷状态的电流、电压分量和故障分量，反应工频变化量的继电器只考虑故障分量，不受负荷状态的影响。

其动作方程为：|ΔOP U |> Z U ----------（1）式中：ΔOP U 为工作电压的工频变化量；Z U 为动作门槛，自适应于运行状况，是一个浮动值，取故障前工作电压记忆量。

对接地故障，工作电压：ΦOP U ＝ΦU －(ΦI ＋K ×30I )×ZD Z ， Φ=A,B,C---------（2）ΦOP U 为工作电压；ΦU 为相电压；ΦI 为相电流，0I 为零序电流，K 为零序补偿系数，ZD Z 为工频变化量距离保护定值。

对于相间距离继电器，工作电压ΦΦOP U =ΦΦU –ΦΦI ×ZD Z ， ΦΦ=AB,BC,CA---------（3）ΦΦU 为相间电压，ΦΦI 为相电流差值。

正方向经过渡电阻故障时的动作特性可用解析法分析，如图1所示。

以三相短路为例，设Z U =|ΔF E | 由 ΔF E =-ΔI ×(S Z +K Z )ΔOP U =ΔU -ΔI ×ZD Z =-ΔI ×(S Z +ZD Z ) 则 |ΔI ×(S Z +ZD Z )|＞|ΔI ×(S Z +K Z )||S Z +ZD Z |>|S Z +K Z |----------（4）式中，S Z 为系统阻抗，ZD Z 为整定阻抗，K Z 为测量阻抗。

RCS-931、901调试大纲定值修改密码：＋←↑－一、采样精度（包括相序核对）：加电流：Ia （1D1）：1A Ib （1D3）：2A Ic （1D5）：3A N （1D7）加电压 ：Ua （1D9）：10v Ub （1D10）：20v Uc （1D11）：30v N （1D12）二、主保护校验（测时接点：公共1D82,跳A1D87,跳B1D88,跳C1D89,重合闸1D85）1、电流差动保护（光纤纵差保护：高定值8A ，低定值6A ）（1）将光端机（在CPU 插件上）的接收“RX ”和发送“TX ”用尾纤短接，构成自发自收方式；（2）仅投主保护压板，重合闸把手切在“综重方式（单重方式）”；（3）整定保护定值控制字中“投纵联差动保护”、“专用光纤” “通道自环”、“投重合闸” 和“ 投重合闸不检” 均置1；（4）等保护充电，直至“充电”灯亮；注：如“闭锁三重”控制字为“1”，需在保护柜上手合开关，短接4D8（正电）与4D99端子；3＃线路931（2223开关）手合开关在3＃线901保护柜上短4D8与4D99端子加故障电流I ＞1.05*0.5*Max （差动电流高定值、157.744*C X ），模拟单相或多相区内故障；实例如下：高值：用线路保护定值校验→线路速断、过流做A 相接地，电流加8／2＝4A ，时间0S ，整定倍数选0.95与1.05倍，试验参数里故障前时间选28S （大于充电时间），最大故障时间5S 。

动作情况：0.95倍动作，A 相单跳，动作时间63ms ，1.1sA 相重合（低值动） 1.05倍动作，A 相单跳，动作时间30ms ，1.1sA 相重合（高值动） 低值：A 相接地，电流加6／2＝3A ，时间0S ，整定倍数选0.95与1.05倍。

动作情况：0.95倍不动1.05倍动作，A 相单跳，动作时间65ms ，1.1sA 相重合（低值动） 装置面板上相应跳闸灯亮，报文显示“电流差动保护”2、零序差动保护（定值：Iqdo （零序起动电流=1A TA 变比系数1，正序容抗110）投主保护压板,用状态序列做：状态1先加入负荷电流(容性),容性电流计算公式：57.74/(2*正序容抗*TA变比系数)57.74／（2*110*1）＝0.26A；触发条件选最长时间28S（等TV断线灯灭后加入故障电流）。

RCS-901调试大纲（以博电测试仪为例）一、采样精度（包括相序核对）：加电流：Ia：1A Ib：2A Ic：3A加电压：Ua：10v Ub：20v Uc：30v二、主保护试验：2:1、工频变化量●线路保护定值校验—工频变化量定值校验—添加●投距离压板Zzd=0.5Ω75º零序补偿:0.5(系统参数) KL0.5 角度:0º故障前时间:28s M=1.2 V=(1+K)IDZset+(1-1.05M)Un 单相V=2IDZset+(1-1,05M)1.732Un相间短路电流12A(大于10A)M=0.95倍正方向:动作M=1.05倍反方向:不动作2:2、纵联变化量方向●投主保护压板●线路保护定值校验—零序电流定值校验—添加A相接地正向短路短路阻抗：角度80º零序定值1.5A (大于电流变化量起动值) 整定倍数:1.05●报文: 纵联变化量方向2:3、纵联零序●投主保护、零序压板●线路保护定值校验—零序电流定值校验—添加A相接地正向短路短路阻抗：角度80º零序定值：3A （大于零序方向过流定值）整定倍数1.05●报文: 纵联零序方向正方向1.05倍动作反方向不动作2:4、零序后加速●投零序压板●线路保护定值校验—自动重合闸后加速—添加故障类型：A相接地●重合前：短路电流 3.2A(>Iozd)短路阻抗1Ω短路角度80º●重合后: 短路电流 3.2A(>Iozd加速)短路阻抗1Ω短路角度80º2:5、距离后加速●投距离压板●线路保护定值校验—自动重合闸后加速—添加故障类型：A相接地●重合前：电流5A阻抗（〈Z dzⅡ)角度80º重合后: 电流5A阻抗（〈Z dzⅡ〉角度80º2:6、TV断线：●零序过流投零序压板加单相电流（Iopt）●相过流：投距离压板加单相或三相或相间电流（>Ipt）.。

RCS和PCS新工频变化量阻抗调试方法_73-1
RCS和PCS新变化量阻抗调试方法
1.背景
为提高工频变化量阻抗的可靠性，RCS系列V版和PCS量产系列，对工频变化量阻抗进行了优化，其特性有所变化，因此，调试方法亦有所变化。

2.原有调试方法
试验前三相均为Un(Un为额定电压)：
故障相电流为Ip或Ipp，故障相电压为Up或Upp，Up和Ip、Upp和Ipp相对相位为正序灵敏角。

接地：
Up=Ip(1+K0)Zzd+(1?1.05m)Un
相间：
Upp=IppZzd+(1?1.05m)Unn
m=0.9可靠不动，m=1.1可靠动作。

3.新调试方法
试验前三相均为Un(Un为额定电压)，故障电流尽量控制电流0角度发生故障。

故障相电流为Ip或Ipp，故障相电压为Up或Upp，Up和Ip、Upp和Ipp相对相位为正序灵敏角。

接地：
Up=Ip(1+K0)Zzd+(1?m)Un
相间：
Upp=IppZzd+(1?m)Unn
m=0.9可靠不动，m=1.4可靠动作。

当定值较小时，有可能出现Up和Upp为负数的情况，此时需增加故障电流，以满足Up和Upp非负。

目录一、线路保护概述： (2)二、试验接线与参数配置 (2)1、试验接线 (2)2、IEC61850参数设置 (2)3、系统参数设置 (7)三、电压电流采样及信号测试 (8)四、稳态差动 (9)1、保护原理 (9)2、保护定值与压板 (10)3、调试方法 (10)五、距离保护 (17)1、保护原理 (17)2、保护定值与压板 (18)3、调试方法 (18)六、零序过流保护 (20)1 保护原理 (20)2 保护定值与压板 (20)3 调试方法 (21)3.1.零序过流动作值测试 (21)3.2.零序过流保护动作时间测试 (23)3.3.零序过流动作边界测试 (25)附录A “IEC61850配置”页面参数说明 (29)附录B保护测试仪常见问题汇总 (34)PCS-931G–D超高压线路成套保护装置调试大纲一、线路保护概述：PCS-931系列为由微机实现的数字式超高压线路成套快速保护装置，可用作220KV及以上电压等级输电线路的主保护及后备保护。

PCS-931包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，PCS-931可分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

1、通道类型可选:“0：专用光纤”、“1：复用光纤”、“2：复用载波”、“3：收发信机”二、试验接线与参数配置1、试验接线测试仪光网口A1接保护装置SV直采口，光网口B1接保护装置GOOSE直跳口，光网口B2接保护装置组网口。

2、IEC61850参数设置打开测试软件主界面，点击“光数字测试”模块，进入“IEC-61850配置（SMV-GOOSE）”菜单：点击“SCL文件导入”，打开“ONLLY SCL文件导入”菜单，导入智能变电站SCD文件“dxb.scd”左框区域显示整站设备，找到“PCS-931GMM-D-3号进线保护A”装置。

PCS 保护与RCS 保护主要区别及试验方法PCS9XX 线路光差系列保护● 电流补偿与否引入保护定值中，正序零序容抗可按正序容抗Un/Icdqd 整定,零序容抗1.5Un/Icdqd 整定。

整定时注意正序容抗对差动门槛的影响，还需注意零序容抗＞正序容抗。

下面是电流补偿投入后，正序容抗等对差流的影响：投入电流补偿，PT 断线消失后，本侧电流：Im-（Un 2Xc1 -UnXmzd ）对侧电流：In-（Un2Xc1 - UnXnzd ）Xc1为“线路正序容抗定值”，两侧电容为并联，单侧则为2Xc1，Xmzd 是“电抗器阻抗定值”，Xnzd 是“对侧电抗器阻抗定值”，本侧对侧中性点电抗器阻值对电流补偿也有影响，做试验时不计。

电容电流Un/2Xc1,相位超前电压90°，电感电流Un/Xmzd,相位滞后电压90°，整个括号里为电容电流，电抗器电流已由负号处理。

试验中，然后与所加电流矢量减。

如果自环试验加电流为I ，则：Id=2I-（Un/Xc1-Un/Xmzd-Un/Xnzd ）注意在电流补偿投入情况下，稳态差动Ⅰ段与稳态差动Ⅱ段动作条件均要大于1.5倍实测电容电流。

● 零差保护：下面试验数据（自环，电容补偿退出）：试验1：故障前状态，三相加大小为（0.9*0.5*Icdqd ）的电流。

故障前时间大于7S ，启动返回。

然后单相故障，A 相电流增大为（1.25*0.5* Icdqd ），B 、C 相电流为零。

持续100ms 。

此时零差动作，动作时间为53ms 左右。

若Icdpd=1A 。

试验2：故障前状态，三相加大小为（0.8*0.5*Icdqd ）的电流。

故障前时间大于7S ，启动返回。

然后单相故障，A 相电流增大为（1.25*0.5* Icdqd ），B 、C 相电流为零。

持续100ms 。

此时差动Ⅱ段动作，动作时间为38ms 左右。

以上两组数据说明零差与稳态差动Ⅱ段区别：不管电流补偿是否投入，稳态差动Ⅱ段Icd>1.5倍实测电容电流，Icdqd=1A，上面故障前加电流为0.8*0.5*Icdqd=0.4A，动作电流即需大于1.5*0.4*2=1.2A，上面故障电流为1.25*0.5*Icdqd*2=1.25A。
