储能元件的电路

电感的储能原理和应用概述电感是一种能够储存电能的元件。

它由绕组和磁性材料组成，当电流通过绕组时，会产生磁场，从而储存和释放能量。

本文将介绍电感的储能原理和其在实际应用中的相关知识。

储能原理1.电感的基本原理：电感是由绕组和磁性材料组成的。

当电流通过绕组时，会产生一个磁场，而磁场能够储存电能。

2.储能过程：当电流通过绕组时，磁场会随之形成，而绕组内的磁场能够储存电能。

一旦电流停止流动或改变方向，磁场将会崩溃并释放储存的能量。

3.储能形式：储存在电感中的能量以磁场的形式存在，可以通过改变电流的方向或大小来改变储能量。

应用领域电感作为一种储能元件，被广泛应用于以下领域：高频电路•电感能够用作储存和释放高频电能的元件，常用于射频电路、无线通信设备等。

•电感还可以用来滤除高频干扰，提高电路的稳定性和可靠性。

电源和能量转换•电感可以作为能量储存元件，常用于电源和能量转换器中。

•电感可以将直流电能转化为交流电能，并进行储存，以便在需要时释放。

磁存储器•电感在磁存储器中发挥重要作用，能够对信息进行存储和读取。

•磁存储器通常使用有限数目的电感线圈来存储二进制信息。

电力传输•电感也可以用于电力传输中，例如在无线电能传输和电感耦合无线充电中。

•通过电感耦合，电能可以通过磁场的传导方式进行传输，而不需要接触式连接。

延迟线和滤波器•电感可以用作延迟线，对信号的频率进行改变和传输延迟，常用于通信、雷达等应用领域。

•电感也可以用作滤波器，根据电流频率的不同，来选择性地通过或阻止电流的流动。

感应器•电感也可以用作感应器，用于检测磁场和测量电流等。

•通过感应原理，电感能够将磁场的变化转换为电压的变化，从而实现对外部环境的测量和检测。

结论电感作为一种能够储存电能的元件，在各个领域中发挥着重要的作用。

本文介绍了电感的储能原理以及其在实际应用中的多个领域，包括高频电路、电源和能量转换、磁存储器、电力传输、延迟线和滤波器、感应器等。

通过充分利用电感的储能特性，我们可以实现更高效、稳定和可靠的电路和系统设计。

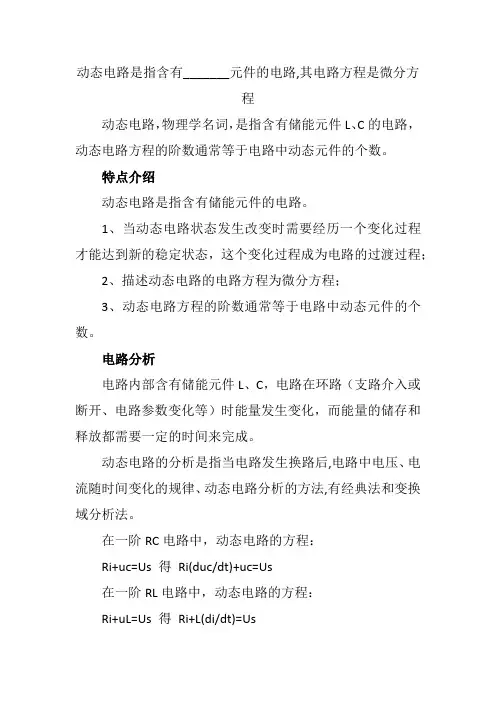

动态电路是指含有_______元件的电路,其电路方程是微分方
程
动态电路，物理学名词，是指含有储能元件L、C的电路，动态电路方程的阶数通常等于电路中动态元件的个数。

特点介绍
动态电路是指含有储能元件的电路。

1、当动态电路状态发生改变时需要经历一个变化过程才能达到新的稳定状态，这个变化过程成为电路的过渡过程；
2、描述动态电路的电路方程为微分方程；
3、动态电路方程的阶数通常等于电路中动态元件的个数。

电路分析
电路内部含有储能元件L、C，电路在环路（支路介入或断开、电路参数变化等）时能量发生变化，而能量的储存和释放都需要一定的时间来完成。

动态电路的分析是指当电路发生换路后,电路中电压、电流随时间变化的规律、动态电路分析的方法,有经典法和变换域分析法。

在一阶RC电路中，动态电路的方程：
Ri+uc=Us 得Ri(duc/dt)+uc=Us
在一阶RL电路中，动态电路的方程：
Ri+uL=Us 得Ri+L(di/dt)=Us
通俗的说,动态电路就是含有动态元件(LorC)的电路.动态电路在任一时刻的响应(response,由激励产生的电流和电压称为响应)与激励(excitation,在电路中产生的电压和电流的起因,叫激励)的全部过去历史有关,这是由动态元件的性能所决定的.。

什么是动态电路? 动态电路分析
1.动态电路：含有动态元件(储能元件)的电路，当电路状态发生转变时需要经受一个变化过程才能达到新的稳态。

过渡过程：电路由一个稳态过渡到另一个稳态需要经受的过程。

2.动态电路与电阻电路的比较
动态电路：含储能元件L(M)、C。

KCL、KVL方程仍为代数方程，而元件特性方程中含微分或积分形式。

因此描述电路的方程为微分方程。

电阻电路：电路中仅由电阻元件和电源元件构成。

KCL、KVL和元件特性方程均为代数方程。

因此描述电路的方程为代数方程。

3.过渡过程产生的缘由
（1）电路内部含有储能元件L 、C—— (内因)能量的储存和释放都需要肯定的时间来完成。

（2）电路结构或电路参数发生变化——换路(外因)
说明：
直流电路、沟通电路都存在暂态过程，本章只分析争论直流电路
的暂态过程。

讨论暂态过程的意义：
暂态过程是一种自然现象，对它的讨论很重要。

暂态过程的存在有利有弊。

有利的方面，如电子技术中常用它来产生各种波形；不利的方面，如在暂态过程发生的瞬间，可能消失过压或过流，致使设备损坏，必需实行防范措施。

电容元件的储能概念电容元件是电子电路中常见的一种被动元件，主要用于能量的储存和释放。

它由两个电极和介质构成，在电容元件中，电压的变化会导致电荷的储存和释放，从而实现能量的转换和传输。

电容元件的储能概念是指在电容元件中，电荷会被储存起来，形成电场能，并且可以随着电压的变化而释放。

当电压施加到电容元件上时，电荷被吸引到正极板上，形成正电荷，而负电荷则被吸引到负极板上，形成负电荷。

这两个电荷之间形成的电场能就是电容元件储存的能量。

在电容元件中，电压的变化会导致电荷的储存和释放。

当电压施加到电容元件上时，电荷会被储存起来，形成电场能。

而当电压被去除或降低时，电场能会被释放，电荷会重新回到电容元件的电极上。

这个过程就像储存能量和释放能量的过程，因此电容元件被称为储能元件。

电容元件的储能原理是基于电场能的储存和释放。

根据电场能的计算公式E=1/2CV^2，其中E表示电场能，C表示电容元件的电容量，V表示电压。

电场能与电容量和电压平方成正比，即在相同的电压下，电容量越大，电场能越大；在相同的电容量下，电压越高，电场能越大。

电容元件储能的特点有以下几个方面：1. 储能快速：电容元件的电荷储存和释放过程非常迅速，因为电荷是通过电场而储存的，而电场能的传输速度是非常快的。

这使得电容元件在存储和释放能量时具有较高的效率和响应速度。

2. 高频特性好：由于电容元件的储存和释放过程非常快速，因此它在高频电路中具有很好的特性。

电容元件可以用于滤波器、耦合器和谐振电路等高频电路中，对信号的传输和处理起到重要作用。

3. 储能量受限：电容元件的储能量主要取决于其电容量和电压。

因此，储能量是有限的，当电容量和电压一定时，储能量达到最大值。

如果要增加储能量，可以增加电容量或电压，但是需要注意电容元件的安全性和可靠性。

4. 高的工作电压：电容元件具有较高的耐压能力，可以承受较高的工作电压。

这也使得电容元件在电路中具有广泛的应用，可以用于承受高电压的场合。

储能元件的基本概念
储能元件是指能够将能量在一段时间内存储起来，并在需要时释放出来的装置或材料。

它们在现代科技和工程领域中扮演着重要角色。

储能元件的基本概念可以从以下几个方面来解释。

1. 能量的储存：储能元件能够将能量转化成不同的形式，并在需要时将其存储下来。

这有助于解决能源供应和使用之间的不平衡问题。

例如，电容器是一种常见的储能元件，它可以将电能以电场的形式储存起来。

2. 能量的释放：储能元件能够在需要时将储存的能量释放出来。

这时，储能元件会将能量转化成其他形式，以满足特定需求。

例如，电容器在电路中放电时，可以将储存的电能转化为电流，以供应给其他电子设备。

3. 不同类型的储能元件：储能元件可以有多种类型，根据其工作原理和储能形式的不同，可以分为电化学储能元件、电动机械储能元件、热储能元件等。

例如，锂离子电池是一种电化学储能元件，它通过化学反应将电能储存为化学能，然后在需要时释放出来。

4. 应用领域：储能元件在各个领域中都有广泛的应用。

在电动汽车和可再生能源领域，储能元件可以帮助解决能源存储和供应不稳定的问题。

在智能手机和电子设备中，储能元件可以提供持久的电源供应。

在航天航空领域，储能元件可以为宇航员提供长时间的能量支持。

综上所述，储能元件是一种能够将能量储存和释放的装置或材料，它们在各个领域中发挥着重要作用，帮助解决能源供应和使用之间的问题。

电路复习题判断题1、电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。

2、电路中所标的电压、电流方向一般都是参考方向。

3、当p>0时为吸收功率，表示将电能转换成热能（如负载）的速率；当p<0时为输出功率，表示向外界提供电能的速率（如电源）。

4、用电流表测量直流电流时，若电流表指针反向偏转表示电路中电流的实际方向为从电流表的负极流向正极，说明电流表正负极接反了，有可能损坏仪表。

5、电容元件具有储存电场能量的作用，电感元件具有储存磁场能量的作用。

6、电容元件具有“通交隔直”的作用，即通过交流电、隔断直流电的作用。

7、电路有n个结点，则独立的KCL方程数为n个；而独立的KVL方程数为电路的平面网孔数。

8、随着外接负载电阻的减小，电压源的输出电压将减小，输出电流将增大。

9、网孔电流法中，自阻是指本网孔中所有支路上连接的电阻之和，其值恒为正；互阻是相邻两个网孔的公共支路上的电阻之和，其值恒为负。

10、网孔电流法实际上是列写KCL方程的过程，而结点电压法是列写KVL方程的过程。

11、当负载电阻R等于电源内阻R0时，负载获得最大功率。

12、当电路中不存在独立电源时，受控源的控制量为零，受控源不能向电路提供电能。

13、电流表可以采用并联电阻的方法扩大量程。

14、节点电位实际上就是电位。

15、基尔霍夫定律有电压定律和电流定律两种。

16、网孔电流法的依据是基尔霍夫电压定律，结点电压法的依据是基尔霍夫电流定律。

17、只含有一种储能元件的电路称为一阶动态电路。

18、初始值是电路换路后最初瞬间的数值，用0+表示。

19、换路过程和过渡过程都是在瞬间完成的。

20、动态电路中只含动态元件，不含有电阻R。

21、换路是引发电路产生过渡过程的根本原因。

22、τ是反映电路过渡过程持续时间长短的物理量，τ越大，过渡过程越长，变化越快。

23、零输入响应的特点是：随着过渡过程的结束，电路中各个物理量的数值都将趋向于0。

24、如果正弦波的频率是50Hz，则其周期为0.02，角频率是314rad/。

1 电容储能型高功率脉冲电源的基本原理1.1电路原理对一个电功率输出系统而言，当其存储的能量E一定时，缩短这些能量的输出时间t，就能增大输出功率P（P=E/t），从而形成负载所需要的高功率脉冲信号。

因此，原理上所有产生高功率脉冲的方法都是基于能量的慢速存储与快速释放，本文所讨论的电容储能型高功率脉冲电源（Pulsed Power Supply, PPS）也不例外。

（注：本文主要讨论的是输出电流脉冲宽度为数十微秒到数十毫秒的电容储能型高功率脉冲电源，为了叙述方便，下文中若无特别说明，一律简称为“脉冲电源”）。

从功能实现的角度分析，脉冲电源的工作电路至少由两个基本回路组成：（1）电容充电电路，它是将能量慢速储存到脉冲电容器的电路。

（2）脉冲放电电路，它是将脉冲电容器所存储的能量快速释放的电路。

二者以脉冲电容器为核心，最简单的实现电路如图1所示。

图中C表示脉冲电容器，U ch表示小功率充电电源，S ch表示充电开关，R ch表示充电隔离电阻，S P表示脉冲放电开关，L P脉冲成形电感器（调波电感器），R G表示负载。

图1-1 脉冲电源的电路原理图图1-1中脉冲电容器是能量存储单元（储能电容器），起隔离充电电路和脉冲放电电路的作用，一方面它是电容充电电路的恒定负载，另一方面它也是脉冲放电电路的激励源。

图1-1电路所示的脉冲产生过程如下：（1）充电：首先S P断开，使S CH闭合，U CH为脉冲电容器慢速充电；（2）放电：在充电至额定电压以后，首先S CH断开，使S P闭合，C经L P对R G快速脉冲放电。

在实际研制的脉冲电源中，与电容充电电路相对应的部件是电容充电电源（Capacitor Charging Power Supply, CCPS），与脉冲放电电路相对应的部件是脉冲成形网络（Pulse Forming Network, PFN）。

1.2电容充电电源的类型电容充电电源是用于初始能量转换与功率调整的部件，它将初始能量进行功率调整，使其具有较高的电压，进而转化为在脉冲电容器中存储的电能。
