电动机综合保护器摘要：电动机是现代工业中广泛应用的动力设备之一。

为了保护电动机正常运行、延长其使用寿命，提高生产效率和保障安全，电动机综合保护器应运而生。

本文将介绍电动机综合保护器的定义、功能、工作原理和应用领域，并深入讨论其在现代工业中的重要性。

一、引言电动机是工业生产中不可或缺的设备之一。

然而，由于各种因素的影响，电动机在正常运行过程中可能会遭受到过载、短路、缺相、过温等问题。

这些问题不仅影响电动机的正常工作，还可能导致电动机损坏、生产线停机，甚至造成工厂事故。

为了有效地解决这些问题，保护电动机的综合保护器应运而生。

二、电动机综合保护器的定义和功能电动机综合保护器是一种用于保护电动机的装置，具有多种功能。

首先，电动机综合保护器可以通过监测电流来实现过载保护。

当电动机的负载超过设定的额定电流值时，保护器会自动切断电源，以防止电动机过热。

其次，电动机综合保护器还可以实现短路保护。

当电动机线路发生短路时，保护器能够迅速检测到并切断电源，以防止短路电流对电动机和线路产生损害。

此外，电动机综合保护器还可以监测电动机的相序情况，当出现相序错误时能及时进行报警，并切断电源，以防止电动机因缺相而无法正常工作。

另外，电动机综合保护器还具备过温保护功能。

当电动机运行过程中温度升高超过安全范围时，保护器会自动切断电源，以防止电动机受损。

最后，电动机综合保护器还可以监测电动机的运行状态，并及时报警，以便维修人员快速定位问题并采取相应措施。

三、电动机综合保护器的工作原理电动机综合保护器的工作原理是基于电流传感器和温度传感器。

首先，在电动机线路中安装电流传感器，用于监测电动机的电流值。

当电流值超过设定的额定电流值时，传感器会发出信号，触发保护器切断电源。

其次，在电动机内部安装温度传感器，用于监测电动机的温度。

当温度超过安全范围时，传感器会发出信号，触发保护器切断电源。

同时，保护器还通过相序检测装置监测电动机的相序情况。

综合保护器工作原理
综合保护器是一种用于保护电子设备和电路的装置，它通过监测电路中的电流、电压、温度等参数，及时检测并保护设备免受过载、过流、过压、过温等异常情况的损坏。

综合保护器的主要工作原理包括以下几个方面：
1. 过载保护：综合保护器会监测电流的大小，当电流超过设定的安全阈值时，综合保护器会立即切断电路，防止设备因电流过大而受损。

这种过载保护通常采用电流传感器来实现，当电路中的电流超过设定值时，传感器会输出信号，综合保护器便会进行相应的保护动作。

2. 过流保护：过流保护是指当电路中存在短路或故障时，电流会急剧增加，综合保护器能够监测到这种异常现象，并迅速切断电路。

过流保护通常通过测量电路中的电压降来实现，当电压降超过设定值时，综合保护器会进行保护动作。

3. 过压保护：综合保护器会监测电路中的电压，当电压超过设定的安全阈值时，综合保护器会立即切断电路，防止设备因电压过高而损坏。

过压保护通常采用电压传感器来实现，当电路中的电压超过设定值时，传感器会输出信号，综合保护器便会进行相应的保护动作。

4. 过温保护：综合保护器会监测设备或电路的温度，当温度升高到设定的安全温度时，综合保护器会切断电路，防止设备因过热而受损。

过温保护通常采用温度传感器来实现，当温度超
过设定值时，传感器会输出信号，综合保护器便会进行相应的保护动作。

通过以上工作原理，综合保护器能够保护电子设备和电路免受过载、过流、过压、过温等异常情况的侵害，确保设备的安全运行。

电机综合保护器原理电机综合保护器是一种用于保护电机的重要设备，其主要功能是监测电机的运行状态，当电机出现异常情况时及时采取保护措施，以避免电机受损甚至引发事故。

电机综合保护器的原理包括以下几个方面：1. 电流保护原理：电机的电流是电机正常运行的重要参数之一，当电流超过设定值时，可能出现过载或短路等异常情况，电机综合保护器通过检测电流大小，将其与设定值进行比较，当电流超过或低于设定值时，系统会自动触发报警或采取相应的保护措施，如切断电源，以保护电机的安全运行。

2. 温度保护原理：电机在工作过程中会产生一定的热量，如果温度过高，将导致电机损坏或烧毁，因此电机综合保护器通常配备有温度传感器，可以实时监测电机的温度情况。

当温度超过设定值时，保护器会发出警报或切断电源，以防止温度继续升高，保护电机的正常运行。

3. 电压保护原理：电机运行时，如果电压过高或过低，会影响电机的工作效果及寿命。

电机综合保护器会通过检测电压大小，将其与设定值进行比较，当电压超过或低于设定值时，系统会自动采取相应的措施，如报警或进行电源切断，以保证电机在合适的电压范围内运行。

4. 相序保护原理：电机的正常运行需要保持正确的相序，即ABC三相之间的相位关系。

如果相序错误，将导致电机运转不正常，或者不转动。

电机综合保护器通常会通过检测ABC三相之间的相位关系，当相序错误时，系统会自动采取相应的措施，如停止电机运行并发出警报，以避免因相序错误而对电机造成损坏。

5. 短路保护原理：短路是电机运行中常见的故障之一。

当电机出现短路时，电机综合保护器会通过检测电流的变化情况来判断是否存在短路，一旦检测到短路，系统会立即切断电源，并发出警报，防止短路进一步损坏电机。

总之，电机综合保护器通过监测电流、温度、电压、相序以及检测短路等参数，实时监测电机的运行状态，一旦检测到异常情况，系统会自动采取保护措施，以确保电机的安全运行。

通过以上原理的应用，电机综合保护器能够有效地保护电机免受异常情况的影响，延长电机的使用寿命，并减少电机故障和事故的发生概率，提高了电机的稳定性和可靠性。

第五节综合保护装置一、电动机综合保护器电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保护和漏电闭锁功能的保护装置。

下面以JDBl20(225)型综合保护器为例，分别介绍其整定及使用方法。

1．电动机综合保护器的整定取样电路由电流互感器、信号变换电路和整定电路等部分组成。

图4—12为JDR一120(225)型综合保护器中取样器的电气线路。

从电流互感器(LH，一LH，)二次绕组输出的交流电流信号，首先经过电阻R，一‰转变成交流电压信号，然后再经过二极管D，。

D。

和电容器C，一C，整流、滤波，最后在电阻R，一R。

上形成所需要的直流信号电压。

为了能同时得到反映过载、短路和断相3种故障的信号电压，将3个电流互感器二次侧的直流信号电压并联输出，并用6个二极管D。

～D，组成的或门电路进行综合，b点为三相的中性点。

这样，从a、C两点引出的电压就正比于电动机主电路中的电流，因而a、c两点间的电压就是过载和短路保护的信号电压。

当电动机一相断线时(如A相)，该相的电流互感器无信号输出，但另外的两相电流互感器仍有信号电压输出。

此电压的下端除可以继续由a点输出外，还可以通过断线那一相的滤波电阻(如R，)和二极管D加到b端，电压的负端则通过二极管D，和D。

加到c端，因而在b、e两点之间得到一个电压，此电压就是断相故障的信号电压。

图4。

12 JDB一120(250)型综合保护器的取样器电路段数越少，动作电流越大。

整定电流的具体分档可见表4—2，具体整定时，动作电流按电动机的额定电流整定。

表4—2整定动作电流的分档值2．电动机综合保护器的使用(1)为了对综合保护器工作性能进行定期检查，可以利用保护器的漏电试验开关与过载试验开关进行相应的试验。

在试验时必须先断开隔离开关，然后打开开关外壳，将上述试验开关拨到试验位置，随后再盖上开关盖，合上隔离开关，进行试验。

严禁违反安全操作规程。

此外也可以将电流整定在较低值，利用实际启动电流与工作电流进行模拟过流或过载试验。

电机综合保护器工作原理电机是现代工业生产中不可或缺的设备，其在生产过程中承担着重要的任务。

然而，由于电机的工作环境和使用条件的不同，电机在运行过程中也会遭受各种各样的损坏和故障，这些故障会给生产带来严重的影响。

因此，电机保护是电机运行的关键，电机综合保护器就是一种能够对电机进行全面保护的设备。

电机综合保护器是一种集过载保护、短路保护、欠压保护、过压保护、失速保护、接地保护等多种保护功能于一体的保护装置。

其主要作用是对电机进行监测，一旦电机出现异常情况，保护器就会立即对其进行保护，避免电机受到进一步的损坏。

电机综合保护器的工作原理是基于电机的电流和电压信号进行监测。

当电机运行时，电机的电流和电压信号会被传感器采集并传输给电机综合保护器。

保护器通过对电流和电压信号的分析，判断电机是否出现故障，如果出现故障，保护器就会立即对电机进行保护。

具体来说，电机综合保护器的工作原理如下：1. 过载保护当电机负载过大，电流超过额定电流的一定倍数时，电机综合保护器会立即对电机进行保护。

保护器会通过对电流信号的采集和分析，判断电机是否处于过载状态，如果是，就会通过断开电源或减小负载等方式对电机进行保护。

2. 短路保护当电机出现短路故障时，电机综合保护器会立即对电机进行保护。

保护器会通过对电流信号的采集和分析，判断电机是否出现短路故障，如果是，就会通过断开电源等方式对电机进行保护。

3. 欠压保护当电机输入电压低于额定电压的一定程度时，电机综合保护器会立即对电机进行保护。

保护器会通过对电压信号的采集和分析，判断电机是否出现欠压故障，如果是，就会通过断开电源等方式对电机进行保护。

4. 过压保护当电机输入电压高于额定电压的一定程度时，电机综合保护器会立即对电机进行保护。

保护器会通过对电压信号的采集和分析，判断电机是否出现过压故障，如果是，就会通过断开电源等方式对电机进行保护。

5. 失速保护当电机失速或转速超过额定转速的一定倍数时，电机综合保护器会立即对电机进行保护。

电机综合保护器随着现代工业的发展，电机在各个领域的应用越来越广泛。

为了确保电机的正常运行和延长其使用寿命，电机综合保护器逐渐成为工程师们的首选。

本文将介绍电机综合保护器的作用、原理、类型和应用。

一、作用电机综合保护器作为一种重要的保护设备，可以监测电机的运行状态并及时采取相应的保护措施，从而保护电机免受损坏。

其主要作用如下：1. 过载保护：电机综合保护器可以监测电机的负载情况，当负载超过额定值时，及时切断电源，避免电机过载运行导致损坏。

2. 过电流保护：电机综合保护器还可以监测电机的电流情况，当电流超过额定值时，自动切断电源，防止电机过电流运行引起故障。

3. 过压保护：电机综合保护器能够监测电压的变化情况，当电压超过额定值时，自动切断电源，避免电机因过压而损坏。

4. 缺相保护：电机综合保护器可以监测电机的相序情况，当发现缺相时，及时切断电源，以防止电机运行时因缺相而发生故障。

5. 温度保护：电机综合保护器可以监测电机的温度情况，当温度超过设定的限值时，自动切断电源，预防电机因过热而出现问题。

二、原理电机综合保护器的工作原理主要基于电流、电压和温度的监测。

当电机发生异常情况时，保护器将通过内部的传感器感知到相应的参数变化，并根据预设的保护条件进行判断和控制。

根据不同的保护条件，电机综合保护器可以采取不同的保护措施，比如切断电源，发出警报信号等。

三、类型根据不同的应用场景和保护需求，电机综合保护器可以分为多种类型，常见的有以下几种：1. 压缩机保护器：用于压缩机系统中，可以实现过载保护、过压保护、低压保护等功能。

2. 水泵保护器：用于水泵系统中，可以实现过载保护、过压保护、缺水保护等功能。

3. 风机保护器：用于风机系统中，可以实现过载保护、过压保护、断相保护等功能。

4. 电动机保护器：用于各种电动机系统中，可以实现过载保护、过压保护、过温保护等功能。

四、应用电机综合保护器广泛应用于各种工业领域，以下是一些常见的应用场景：1. 工厂生产线：在工厂生产线上，电机综合保护器可以实时监测生产设备中电机的运行状态，保护电机免受过载、过电流等损坏。

电动机综合保护器电机综合保护器是针对超载、断相起保护作用(zuòyòng)，器件的接线端分别接电源及与控制线路串联，以便出现超载或断相时切断控制线路作为保护，并不是用它来控制电机起动的。

电机综合保护器对电机进行全面的保护，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、及三相不平衡状态时予以保护措施，启动延时，数字电流表、电压表功能，能显A、B、C三相运行电流，实现多种参数设定功能，故障记忆报警查询和动作(dòngzuò)值保持功能，来电自启动和自动复位功能。

电机因电性原因出现过负荷、缺相、层间短路及线间短路、线圈的接地漏电(lòu diàn)、瞬间过电压的流入等造成损坏，或者是由于机械原因，如堵转、电机转动体遇到固体时，因轴承磨损或润滑油缺乏出现热传导现象，损坏电机。

由于非正常运行或停止或损坏，会造成生产损失或停止时间内产生的人力损失无法与电机本身更换的费用相提并论，其损失巨大，那么我们就需要对电机进行有效的保护，以便保证生产的正常运行。

对于因电性原因出现的故障，无论是过电流还是过电压，其主要是因为电流瞬间增大，超过了电机的负载电流值而造成损坏。

电机综合保护器根据这一原理，通过监测电机的两相（三相）线路的电流值变化，进行(jìnxíng)电机的保护，对于过电压、低电压，是通过检测电机相间的电压变化，进行电机的保护。

电机综合保护器保护功能1、过负载和过电流(diànliú)的保护2、缺相保护3、逆相保护4、接地漏电保护5、堵转保护6、相不平衡保护7、短路保护8、过电压保护9、低电压保护10、过热保护11、缺电流保护对于新型号系列的电机综合保护器增加了过热保护和通讯功能，在控制室可以通过控制软件进行0~254的节点上的电机综合保护器进行远程设置与监测控制。

电动机综合保护器的工作原理
电动机啊，就像是工业世界里的小勇士，而电动机综合保护器呢，那就是这位小勇士的贴心卫士啦！你想想看，电动机每天都在努力工作，不停地转呀转呀，要是没有个可靠的保护者，那多容易出问题呀！
电动机综合保护器的工作原理其实并不复杂，就好像是一个特别细心的管家。

它时刻关注着电动机的各种状态，电流啦、电压啦、温度啦等等。

一旦发现有什么不对劲的地方，比如说电流突然变得太大啦，或者温度升得太高啦，这个管家就会立刻行动起来。

它怎么行动呢？就好像我们人感觉到不舒服会喊出来一样，保护器会发出信号，让电动机停下来或者发出警报。

这是不是很神奇呀？它就像是有一双敏锐的眼睛，能在第一时间察觉到电动机的“不舒服”。

你说电动机要是没有这个保护器，那得多危险呀！可能会因为过载而烧毁，那损失可就大啦！就好比一个人一直拼命干活，累到不行了还不休息，最后肯定会生病倒下呀。

而且哦，这个保护器还特别智能呢！它能根据不同的电动机型号和工作环境进行调整，就像是为每一个电动机量身定制了一套保护方案。

它就像是一个经验丰富的医生，知道怎么对症下药，让电动机能健康地工作。

有时候我就想啊，要是我们的生活中也有这样一个贴心的保护器该多好呀！能时刻关注我们的状态，在我们累了、不舒服的时候及时提醒我们休息或者采取措施。

电动机综合保护器真的是太重要啦！它默默守护着电动机，让它们能安心地工作，为我们的生活和生产提供动力。

我们真应该好好感谢它呀！没有它，那些电动机可就没法好好干活啦，我们的生活也会受到很大影响呢！所以呀，大家可一定要重视这个小小的保护器哦，它的作用可大着呢！。

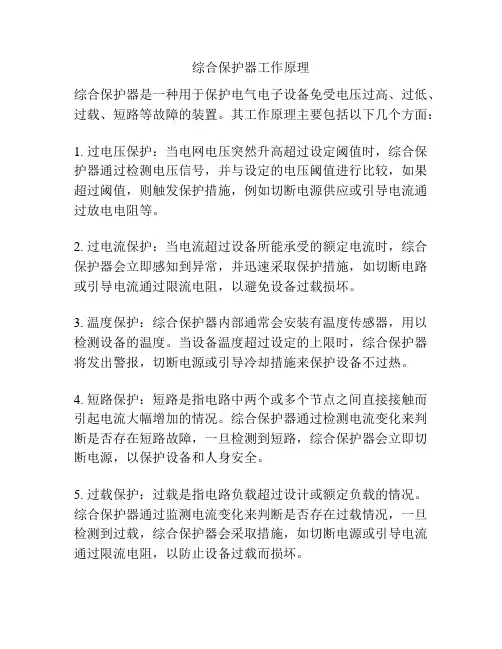

综合保护器工作原理
综合保护器是一种用于保护电气电子设备免受电压过高、过低、过载、短路等故障的装置。

其工作原理主要包括以下几个方面：
1. 过电压保护：当电网电压突然升高超过设定阈值时，综合保护器通过检测电压信号，并与设定的电压阈值进行比较，如果超过阈值，则触发保护措施，例如切断电源供应或引导电流通过放电电阻等。

2. 过电流保护：当电流超过设备所能承受的额定电流时，综合保护器会立即感知到异常，并迅速采取保护措施，如切断电路或引导电流通过限流电阻，以避免设备过载损坏。

3. 温度保护：综合保护器内部通常会安装有温度传感器，用以检测设备的温度。

当设备温度超过设定的上限时，综合保护器将发出警报，切断电源或引导冷却措施来保护设备不过热。

4. 短路保护：短路是指电路中两个或多个节点之间直接接触而引起电流大幅增加的情况。

综合保护器通过检测电流变化来判断是否存在短路故障，一旦检测到短路，综合保护器会立即切断电源，以保护设备和人身安全。

5. 过载保护：过载是指电路负载超过设计或额定负载的情况。

综合保护器通过监测电流变化来判断是否存在过载情况，一旦检测到过载，综合保护器会采取措施，如切断电源或引导电流通过限流电阻，以防止设备过载而损坏。
