音叉密度计说明书

音叉式物位开关安装使用说明书在使用本产品前请阅读产品安装使用说明一、拆箱小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货，与装箱单不符或破损现象，请立即与我公司联系。

二、查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。

系列物位开关包括1个传感元件、1个电子单元及1套壳体三、概述音叉式物位开关是一种新型的物位开关。

音叉由晶体激励产生振动,当音叉被物料浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。

工作原理根据物料对振动中的音叉有无阻力，探知料位是否到达或超过某高度，并发出通断信号，这种原理不需要大幅度的机械运动，驱动功率小，不必校准，可快速低成本启动。

结构简单，无机械运动部件，无维修、无磨损，运行寿命长，灵敏而可靠。

传感器的音叉以固有的频率振动，当音叉触及液体或其他物料时，其固有的振动频率降低，能量消耗在物料颗粒间的摩擦上，迫使振幅急剧衰减而停振，频率的变化激活液位开关，产生通断信号。

音叉式物位开关又被称作“电气浮子”凡使用浮球液位开关和由于结构、湍流、搅动、气泡、振动等原因导致不能使用浮球液位开关的场合均可使用“音叉式物位开关”。

由于音叉物位开关无活动部件,因此无须维护和调整,是浮球液位开关的升级换代产品。

音叉式物位开关广泛应用于石化、轻工、食品、水处理等行业，对物位进行上/下限位报警及控制。

四、产品特点✧适应性强：被测液体不同的电参数、密度对测量均不产生影响。

结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。

✧不需调校：由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校。

✧免于维护：由于音叉限位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运使用便不需要维护。

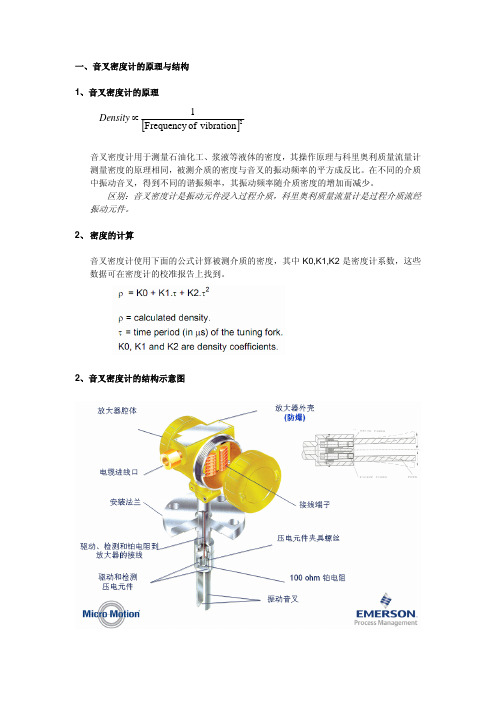

一、音叉密度计的原理与结构1、音叉密度计的原理[]2vibration of Frequency 1∝Density音叉密度计用于测量石油化工、浆液等液体的密度，其操作原理与科里奥利质量流量计测量密度的原理相同，被测介质的密度与音叉的振动频率的平方成反比。

在不同的介质中振动音叉，得到不同的谐振频率，其振动频率随介质密度的增加而减少。

区别：音叉密度计是振动元件浸入过程介质，科里奥利质量流量计是过程介质流经振动元件。

2、 密度的计算音叉密度计使用下面的公式计算被测介质的密度，其中K0,K1,K2是密度计系数，这些数据可在密度计的校准报告上找到。

2、音叉密度计的结构示意图音叉密度计变送器的电子板4、音叉密度计的供电与输出接线图注意：1、电源要求：20～28V DC ，大于50mA 。

2和mA2均为无源通道，工作时需要外加电源（可通过DCS 卡件供电）。

音叉密度计变送器端子功能及、mA13、通讯端口可用于仪表组态和数据传输。

4、mA1和mA2输出可定义为在线密度，标准密度、温度等。

1、音叉密度计的几种安装方式根据管道和过程流体（除浆液外）的流速/粘度，可以灵活的选择安装方式，包括插入式安装、套管安装和旁路安装。

对于高粘度低流速的介质，宜采用直接管道安装，对于低粘度高流速的介质，宜采用T型套管安装。

2、浆液测量（如石灰浆液）的安装方式对于浆料可以选择上图的安装方式，主要是要避免浆料中颗粒的沉降。

推荐采用左侧的装方式，安装角度的范围为45～70度，如安装位置靠近弯头或泵出口，建议采用较大的安装安角度，其他情况可采用较小的安装角度。

如下图所示：（上图为顶视图）采用2英寸套管安装时，要使用Schedule40的管材。

如管道流速小于3米/秒，音叉末端距主管道外壁距离为25mm，不要将音叉伸入到主管道中。

注意：无论那种安装，都必须保证音叉在过程流体中是垂直的！三、MMI 音叉密度计变送器组态密度计变送器上无过程变量与状态指示，全部组态必须通过组态软件进行。

DMF-1-CR 插入式密度计第一部分 介绍 (3)1.DMF-1-CR介绍 (3)2.适用范围 (3)3. 工作原理 (3)4. 特点 (4)5.技术参数 (4)第二部分 机械安装 (5)1.概述 (5)2.流速的计算 (5)3.安装定位 (5)3.1概述 (5)3.2典型安装方式示意图 (6)3.3试用转 (8)第三部分 电气安装 (8)1.介绍 (8)第四部分 注意事项 (9)第五部分密度计操作说明 (10)第六部分 仪表选型指南 (13)第一部分 介绍1.DMF-1-CR介绍DMF-1-CR插入式密度计采用插入式安装，广泛适用于管路，开阔的罐体容器和封闭的罐体容器中的介质密度检测。

流体密度直接取决于传感器插入介质中音叉收到的振动频率。

传感器内置温度传感器为其提供温度补偿。

2.适用范围DMF-1-CR插入式密度计可实时在线的进行密度检测。

它可以运用于以密度为基本参数产品的过程控制或者以固体百分比或浓度百分比为参照质量控制中。

典型行业包括，石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。

3. 工作原理传感器基于元器件振动原理工作，元器件部分为浸入被测液体中的音叉部分。

音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。

震荡频率由固定于叉体另一端的二次压电设备来检测，然后通过顶部的电路放大信号。

液体密度和被测液体流动时的震动频率密切相关，当被测液体密度变化时，液体流动时的振动频率也随之改变。

通过以下方程，被测液体的密度可以被精确的计算出来。

D= K0+K1T+K2T2D=未校准的被测介质密度(kg/m3)T=振动频率(μs).K0、K1、K2=常量在密度检测过程中，DMF-1-CR插入式密度计可以自动补偿温度对被测介质密度（D）的影响，压力对密度没有显著的影响。

音叉密度计的介绍：
XY-886 管道流速不同音叉密度计的安装方式不同，为了较少客户的施工量，我们在音叉密度计的基础上增加了管道，根据客户现场条件的不同，有平行变径管，垂直调速管等，我们的售前技术人员会根据每个现场的差异性，为你推荐或定制一款适合现场使用的音叉密度计及其配套管路。

音叉密度计的技术参数：
•测量范围：0~3 g/cm³任选
•输出：4-20毫安信号（4线制）
•精度：0.3%（实时量程）或0.001 g/cm³取大者。

•分辨率：0.0001 g/cm³
•安装方式：DN50 DN80 DN100 以及螺纹安装（螺纹安装配安装底座）
•适用范围：-30~120度
•最大工作压力：20MPa
•防护等级：IP65
•叉体材质：不锈钢316，哈氏合金 C22，锰合金 400
•叉体涂层：铁氟龙涂层（完美的疏水性和不粘连液体中的杂质）。

音叉式物位开关说明书一 外型尺寸图二 操作说明将叉体插入物料10mm 左右，然后长按SET 键，这时红绿灯会来回的切换，直到红灯连续切换2次以上，立即松开SET 键，这时红灯会连续闪烁，然后点按下SET 键后，红绿灯会交替闪烁后，两个灯会同时亮；然后将叉体移开物料，绿灯亮红灯灭(NO 端和COM 端断开,NC 端和COM 端接通)，再将叉体放入物料中两个灯同时亮(NO 端和COM 端接通,NC 端和COM 端断开)；这时就调整好了。

(注意出厂已经设定好了,客户无需再次设定,除非故障)三 特别说明：1. 此智慧型音叉的自检功能，一方面是为了克服叉体安装于桶壁后出现 吸振现象，另一方面是为了防止杂讯干扰，避免误动作。

2. 产品的出厂设定值是以水的密度（1g/cm ³），作为状态切换的基准，当待测物的密度小于1g/cm ³时，则需要重新自检。

3. 灵敏度出厂设置为最高，适用于待测物料比较稳定的场所。

如果待测物料表面的波动较大，则需要将灵敏度调低，以防止发生误报警的情况。

4. 音叉在安装时，请尽量避开有明显振动的位置，以防止音叉误动作，如 无法避免，请在安装位置处重新自检，或恢复出厂设置。

用生料带密封 用扳手拧紧 匀用手拧四 技术参数供电电压 20…60V DC 20…250VDC 50/60Hz开关时间 当被介质覆盖时约2秒,当无介质时约3秒 环境温度 -40...+70℃ 储藏温度 -40...+85℃ 介质温度 -40 (150)操作压力 -1…+40bar被测物料 粉末和颗粒=10mm ，密度>0.1g/cm 液体，黏度=10000mm2/s,密度>0.7g/cm ³ 连接方式 G1-1/2〞G1〞 电气接口M12×P1.0连接器外壳材质ABS 铝合金叉体材质 Fork material不锈钢S304/不锈钢S316输出方式 Output继电器输出，负数AC250V/4A,DC60V/4A集电极开路（NPN ）输出，负数400mA集电极开路（PNP ）输出，负数400mA功耗直流供电时3W Max 交流供电时15W Max五 存储槽安装尺寸、实例及注意事项1. 安装时，可将开关以水平向下呈15-20度之夹角安装，以减少物料的冲击和挂料现象的发生。

智能型音叉密度计安全操作及保养规程前言智能型音叉密度计是一款高科技密度测试仪器，广泛用于冶金、化工、食品、饮料、医药、轻工等行业的密度测试。

本文将介绍智能型音叉密度计的操作流程以及保养规程，以保证仪器的稳定性和使用寿命。

操作流程1. 准备工作•检查是否有异常的损坏或缺陷。

•检查电源线，确保插头符合要求，通电前检查插头和插座是否干净。

•加入试验物质（需要注意的是，试验器材应与酸、碱、盐等有侵蚀性的物质保持一定距离，否则可能会导致仪器损坏）。

2. 开始测试•打开仪器，等待几分钟使其自检完成，然后按照提示进行操作。

•将试验物质倒入测试杯中，放到测试台上，按照提示进行操作。

•等待测试结果出现后仔细查看，并在测试记录上进行记录。

3. 收尾工作•关闭仪器之前进行清洁，清理试验物质残留等物质。

•保存测试数据以及测试记录。

•断开电源，保持整机清洁整洁。

保养规程1. 常见问题及处理方法1.1 触点弯曲或变形•由于不当操作或损坏导致的，应及时更换触点。

•维护时可以使用棉签、吸尘器等清理方法。

1.2 电源线损坏•换一个新的电源线更换旧电线。

1.3 电源故障•检查电源内容物发现故障，并实施相应的修理。

2. 维护注意事项•仪器应定期检查并进行清洁，尤其是接点、连接器等易脏易损部件。

•长时间不使用的仪器，应妥善存放在干燥、通风处，以免受潮、积尘而影响使用。

•电源线无损坏，检查插头和接线器有无锈蚀和氧化。

结语智能型音叉密度计是一款高科技的仪器设备，更好的使用效果需要注意好它的操作流程和保养规程，以免造成过度浪费和不必要的损坏，对仪器进行正确保养能提高其使用寿命和稳定性，更好地为实验提供准确数据结果。

音叉密度计参数
1. 主要特点：
- 高精度测量：音叉密度计采用超声波技术，测量精度高，可达到0.001g/cm³。

- 高可靠性：采用先进的传感器和电子元件，确保测量结果的准确性和稳定性。

- 多功能显示：配备液晶显示屏，可直观显示密度值和温度值，并具有数据保存功能。

- 便携式设计：小巧轻便，便于携带和操作，适用于实验室和现场测量。

2. 技术参数：
- 测量范围：0.001g/cm³ - 2g/cm³
- 密度分辨率：0.0001g/cm³
- 温度测量范围：-10℃ - 80℃
- 工作电源：内置可充电锂电池，充电电压：5V
- 外部接口：USB接口，可连接电脑进行数据传输和充电
- 尺寸：100mm x 50mm x 20mm
- 重量：约200g
3. 使用方法：
- 将音叉密度计放置在待测液体中，确保音叉完全浸入液体中并保持垂直状态。

- 按下测量键，等待测量结果显示完成。

- 可选择将数据保存到内部存储器或通过USB接口传输到电脑中进行后续分析处理。

4. 注意事项：
- 使用前请先充电，确保电量充足。

- 测量时请确保音叉干净和无异物附着，避免影响测量结果。

- 测量前请校准仪器，以保证测量的准确性。

- 使用后请及时清洁仪器，并妥善保管。

以上仅为音叉密度计参数的示例，仅供参考，请根据实际情况进行调整和使用。

GDYC700音叉料位开关使用说明书上海翔舜自动化成套设备有限公司目录提示 (03)概述 (03)了解产品 (03)工作原理 (05)技术参数 (05)安装方式 (06)电气连接 (09)仪表面板分布 (10)仪表调试方法 (10)产品选型 (11)提示：请您在选型、安装、使用本产品之前，请您认真仔细研读本产品说明书，注意本产品被限制应用的场合，注意安装方式要符合说明书中的要求，避免出现错误的安装方法，只有这样才能保证产品的长期可靠有效的运行。

概述：GDYC700系列音叉式料位开关，由于振幅可调，便于测量不同状态和密度的物料，适用于各种料仓固体物料料位以及各种容器内液位的定点报警或控制。

固体物料：粉煤灰、水泥粉、大米、塑料颗粒、盐、糖等。

液体介质：水、酸、碱、染料、油类、牛奶、酒类、饮料等。

了解产品：工作原理：GDYC700系列音叉物位开关，由发讯叉体和放大器两部分组成，在叉体根部压紧两组压电晶体，一组做为驱动器，驱动叉股产生振动；另一组做为检测器，用以将叉股振动转换成电压信号。

当叉股受阻时，振荡器的振幅变小，继电器输出开关信号。

技术参数：环境温度：-25～60℃叉体材料：铜合金或不锈钢(根据用户订货)电源电压：AC220V50／60Hz；DC24V功率：1.5W输出信号：二组常开、常闭触点；0/10mA出线口：M20× 1.5触点容量：AC220V5A物料颗粒最大外形尺寸：≤10mm容器中最大耐压：4.0MPa(定货应说明耐压)容器中的工作温度：-20～180℃(定货应说明工作温度)音叉振荡频率：约200Hz音叉尖端振幅：约0.5mm音叉阻尼延时：约2S延时调节：0~30S介质密度：不小于0.6g/cm³外形尺寸：如图1、图2、图3介质为非粘性物料：不含有对叉体起腐蚀作用的物体防护等级：IP65防爆：固体DIP、DTl3粉尘防爆(不适用于炸药场所)液体：dⅡBT4型号确定：☆确定“普通型”与特殊型”当检测坏境为常温、常压、中等粘度的液体或直径小于5m流动性较好的固体物料时可以选择“普通型”。

音叉密度计音叉(tuning fork)是呈“Y”形的钢质或铝合金发声器，各种音叉可因其质量和叉臂长短、粗细不同而在振动时发出不同频率的纯音。

敲击音叉，采集声波波形图。

试验发现：轻敲音叉，音叉振幅小，波形图的幅度小，这时音叉发出的声音也小；重敲音叉，音叉的振幅大，波形图的幅度大，这时音叉发出的声音也大。

说明：响度跟音叉振动的振幅有关。

振幅越大，响度越大；振幅越小，响度越小。

在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅最大，这种现象叫共振。

电路里的谐振其实也是这个意思：当电路中激励的频率等于电路的固有频率时，电路的电磁振荡的振幅也将达到峰值。

实际上，共振和谐振表达的是同样一种现象。

这种具有相同实质的现象在不同的领域里有不同的叫法而已。

交变应力：杆件上随时间周期变化的应力。

(1)工作原理音叉密度计传感器是根据元器件振动原理而设计，此振动元件类似于两齿的音叉，叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶体检测出来，通过移相和放大电路，叉体被稳定在固有谐振频率上。

当介质流经叉体时，因介质质量的改变，引起谐振频率的变化。

传感器基于元器件振动原理工作，元器件部分为浸入被测液体中的音叉部分。

音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。

震荡频率由固定于叉体另一端的二次压电设备来检测，然后通过顶部的电路放大信号。

液体密度和被测液体流动时的震动频率密切相关，当被测液体密度变化时，液体流动时的振动频率也随之改变介质的密度与振动频率符合下列数学公式：D=K0+K1T+K2T2公式中：D=被测介质的密度T=叉体的固有频率(μs)T2=被测介质流经叉体时的频率K0、K1、K2=常数按此公式，通过电子处理单元即可计算出准确的介质密度值。

工作原理音叉密度测井仪的主要由传感器组件和电子线路组件两部分组成。

传感器组件包括音叉传感器和温度传感器两部分，其中音叉传感器进行井内流体密度的测量，温度传感器贴装于固支体上，实时检测被测液体温度，用于补偿调谐叉体的弹性模量变化。
